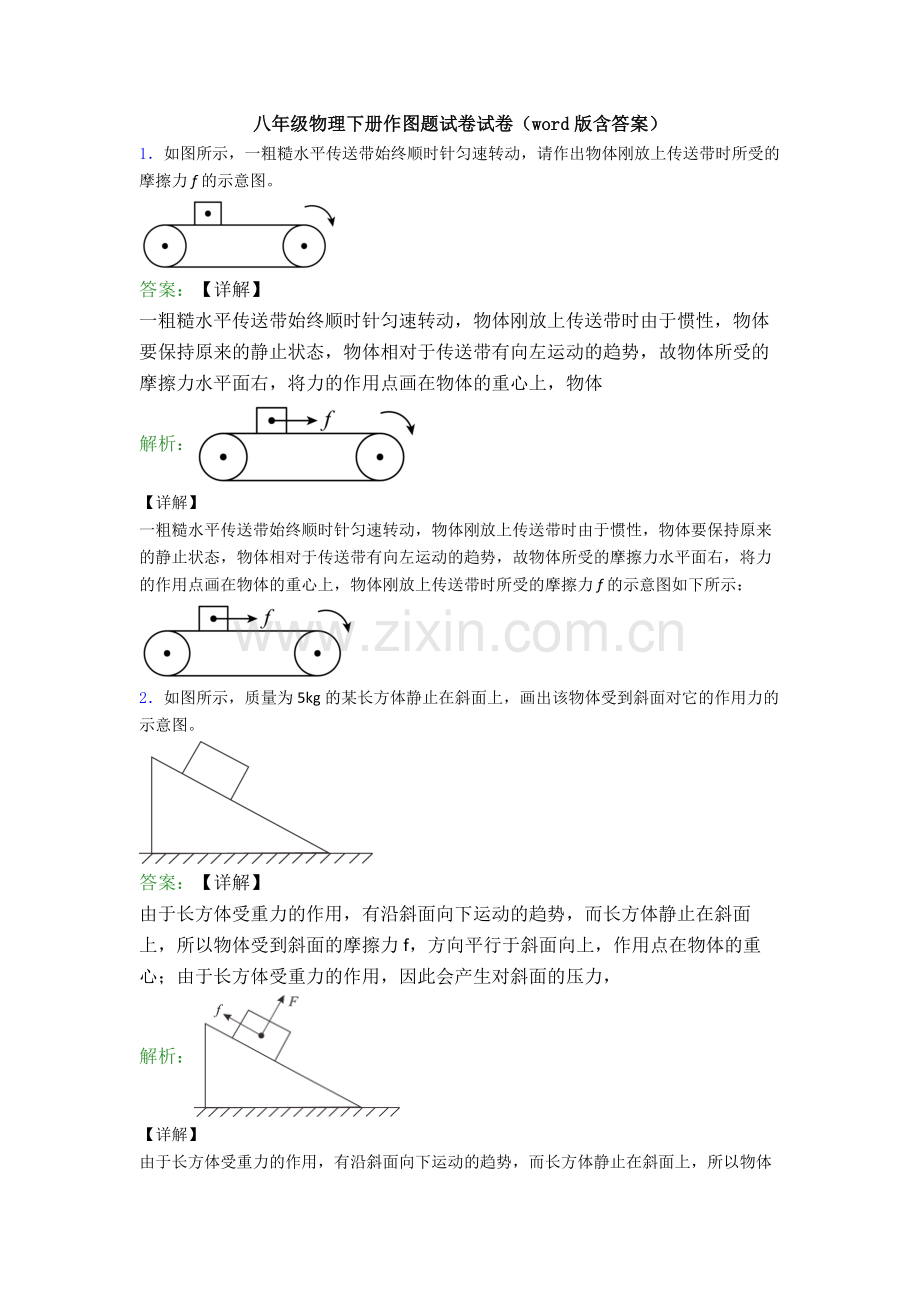

1、八年级物理下册作图题试卷试卷(word版含答案)1如图所示,一粗糙水平传送带始终顺时针匀速转动,请作出物体刚放上传送带时所受的摩擦力f的示意图。答案:【详解】一粗糙水平传送带始终顺时针匀速转动,物体刚放上传送带时由于惯性,物体要保持原来的静止状态,物体相对于传送带有向左运动的趋势,故物体所受的摩擦力水平面右,将力的作用点画在物体的重心上,物体解析:【详解】一粗糙水平传送带始终顺时针匀速转动,物体刚放上传送带时由于惯性,物体要保持原来的静止状态,物体相对于传送带有向左运动的趋势,故物体所受的摩擦力水平面右,将力的作用点画在物体的重心上,物体刚放上传送带时所受的摩擦力f的示意图如下所示:2如图所示

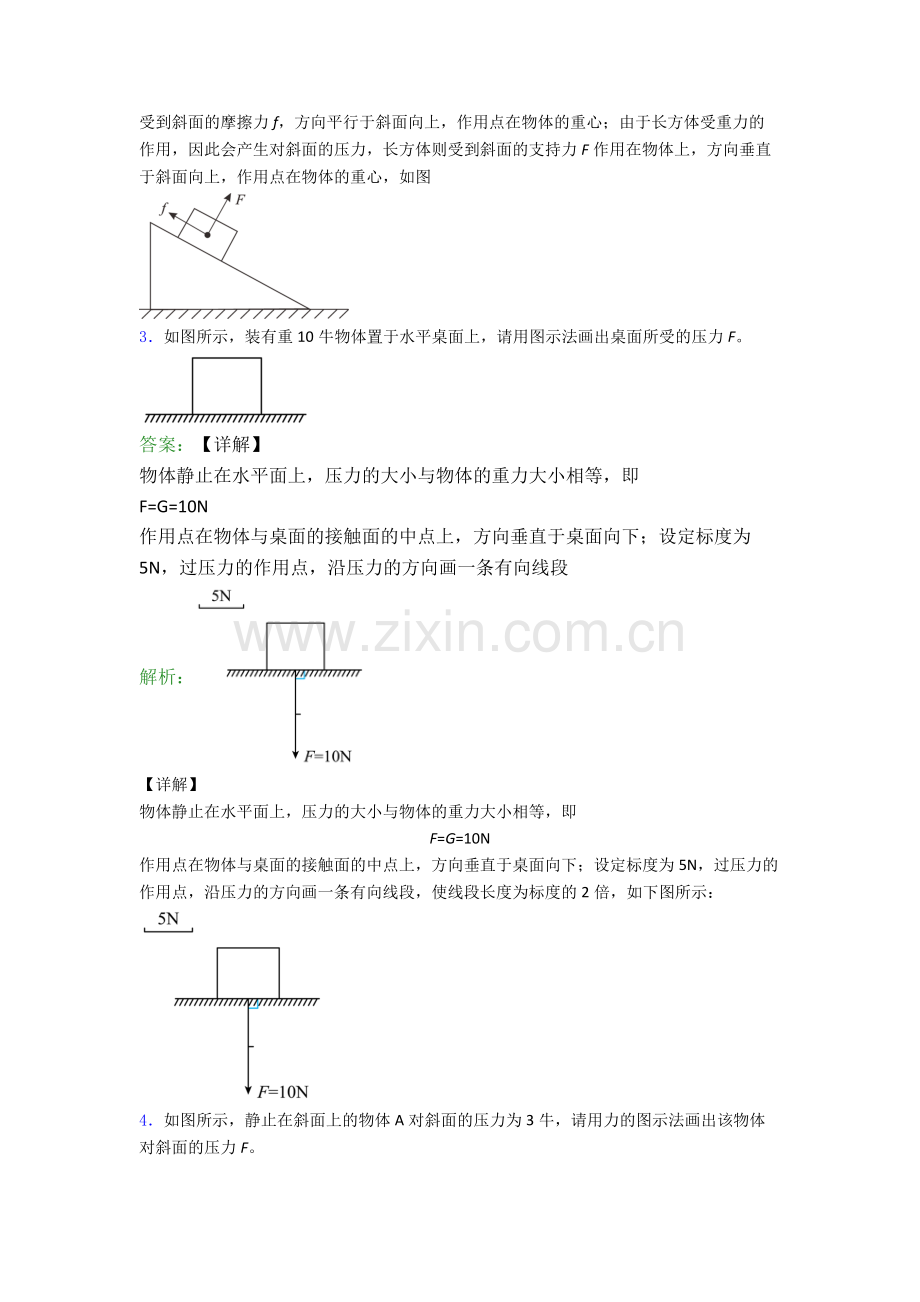

2、,质量为5kg的某长方体静止在斜面上,画出该物体受到斜面对它的作用力的示意图。答案:【详解】由于长方体受重力的作用,有沿斜面向下运动的趋势,而长方体静止在斜面上,所以物体受到斜面的摩擦力f,方向平行于斜面向上,作用点在物体的重心;由于长方体受重力的作用,因此会产生对斜面的压力,解析:【详解】由于长方体受重力的作用,有沿斜面向下运动的趋势,而长方体静止在斜面上,所以物体受到斜面的摩擦力f,方向平行于斜面向上,作用点在物体的重心;由于长方体受重力的作用,因此会产生对斜面的压力,长方体则受到斜面的支持力F作用在物体上,方向垂直于斜面向上,作用点在物体的重心,如图3如图所示,装有重10牛物体置于水平桌
3、面上,请用图示法画出桌面所受的压力F。答案:【详解】物体静止在水平面上,压力的大小与物体的重力大小相等,即F=G=10N作用点在物体与桌面的接触面的中点上,方向垂直于桌面向下;设定标度为5N,过压力的作用点,沿压力的方向画一条有向线段解析:【详解】物体静止在水平面上,压力的大小与物体的重力大小相等,即F=G=10N作用点在物体与桌面的接触面的中点上,方向垂直于桌面向下;设定标度为5N,过压力的作用点,沿压力的方向画一条有向线段,使线段长度为标度的2倍,如下图所示:4如图所示,静止在斜面上的物体A对斜面的压力为3牛,请用力的图示法画出该物体对斜面的压力F。答案:【详解】物体A对斜面的压力,作用点
4、在斜面上,大小F=3N,方向是垂直于斜面向下,选标度为1N,如图所示:解析:【详解】物体A对斜面的压力,作用点在斜面上,大小F=3N,方向是垂直于斜面向下,选标度为1N,如图所示:5如图所示,一个木块静止在水平桌面上,请画出木块所受重力和支持力的示意图。答案:【详解】如图物体静止在水平方向上,处于平衡态,在竖直方向上满足二力平衡,即竖直向下的重力大小等于竖直向上的支持力,如下图所示解析:【详解】如图物体静止在水平方向上,处于平衡态,在竖直方向上满足二力平衡,即竖直向下的重力大小等于竖直向上的支持力,如下图所示6如图所示,用杠杆(自重忽略不计)将重物吊起,O点是支点。请画出动力F1的力臂和阻力F
5、2的示意图。答案:【详解】延长力F1的作用线,从支点O向F1的作用线引垂线段,垂线段的长即为其力臂l1;杠杆受到的阻力是物体对杠杆的拉力,方向竖直向下,作用点在杠杆上,由此画出阻力F2的示意图。如图所示:解析:【详解】延长力F1的作用线,从支点O向F1的作用线引垂线段,垂线段的长即为其力臂l1;杠杆受到的阻力是物体对杠杆的拉力,方向竖直向下,作用点在杠杆上,由此画出阻力F2的示意图。如图所示:7如图所示,请画出作用力F的力臂l。答案:【详解】由图知,O为支点,由支点O向F的作用线作垂线段,得到力F的力臂;如图所示:解析:【详解】由图知,O为支点,由支点O向F的作用线作垂线段,得到力F的力臂;如
6、图所示:8如图所示,是起重机将货物吊起的情景。O为支点,F1为动力,F2为阻力。请你画出F1、F2的力臂l1、l2。答案:【详解】已知图中支点为O点,分别从支点作动力和阻力的作用线的垂线,则垂线段的长即为动力臂L1和阻力臂L2,如下图解析:【详解】已知图中支点为O点,分别从支点作动力和阻力的作用线的垂线,则垂线段的长即为动力臂L1和阻力臂L2,如下图9如图所示,硬棒 AC 绕O 点转动,在 B 点施加动力 F1时,棒刚好处于静止状态请你画出阻力 F2的力臂L2和作用在 B 点的最小动力 F1。答案:【详解】由题知道,O 为支点,延长 F2 的作用线,从O 点作 F2 作用线的垂线即为 L2;阻
7、力与阻力臂一定时,根据杠杆的平衡条件,若动力臂最长,则要使施加的力最小。作用在 B 点的力,当以解析:【详解】由题知道,O 为支点,延长 F2 的作用线,从O 点作 F2 作用线的垂线即为 L2;阻力与阻力臂一定时,根据杠杆的平衡条件,若动力臂最长,则要使施加的力最小。作用在 B 点的力,当以 OB为动力臂时为最长力臂,从 B 点作 OB 的垂线,方向向上,即为最小动力 F1,如下图10如图所示,支点为O的杠杆在力F1和F2的作用下处于静止状态,请作出力F1的力臂L1和力臂L2的力F2。答案:【详解】杠杆中,力臂是过支点与力的作用线的垂线,力F1的力臂L1和力臂L2的力F2如图所示:解析:【详
8、解】杠杆中,力臂是过支点与力的作用线的垂线,力F1的力臂L1和力臂L2的力F2如图所示:11如图所示,用向下的力拉绕在滑轮组上的绳子的一端,10s内绳子自由端移动了1.5m,重物上升了0.5m,画出滑轮组的绕线情况。答案:【详解】由题意可知,向下拉绳子时,承担动滑轮和物体总重的绳子有效股数根据“奇动偶定”的原则,绳子的固定端应先系在动滑轮挂钩上,据此绕线,如图所示:解析:【详解】由题意可知,向下拉绳子时,承担动滑轮和物体总重的绳子有效股数根据“奇动偶定”的原则,绳子的固定端应先系在动滑轮挂钩上,据此绕线,如图所示:12如图,站在地面上的人用滑轮组提升重物,画出提起重物最省力的绕线。答案:【详解
9、】因为是人站在地面上用滑轮组提升重物,所以由2段绳子承担物重,是最省力的绕绳方法,故如图所示:解析:【详解】因为是人站在地面上用滑轮组提升重物,所以由2段绳子承担物重,是最省力的绕绳方法,故如图所示:13利用滑轮设计一个升降装置,将其安装在房面上,通过它来把收割的麦子吊上房晾晒。请在方框内画出你的设计示意图。答案:【详解】可以利用一个定滑轮和一个动滑轮组成的滑轮组,人站在阳台上将麦子提上楼来,拉力的方向向上,故将绳子一端先连接在动滑轮的钩上,依次绕过上面的定滑轮和下面的动滑轮,如下图所示:解析:【详解】可以利用一个定滑轮和一个动滑轮组成的滑轮组,人站在阳台上将麦子提上楼来,拉力的方向向上,故将
10、绳子一端先连接在动滑轮的钩上,依次绕过上面的定滑轮和下面的动滑轮,如下图所示:14如图所示工人用滑轮组省力将货物提至高处,请在图中画出绕线方式。答案:【详解】由工人站在地上可知拉力方向向下,绳子先系在定滑轮的固定挂钩上,然后再绕过下面的动滑轮再向上绕到定滑轮上,依次反复,如图所示:解析:【详解】由工人站在地上可知拉力方向向下,绳子先系在定滑轮的固定挂钩上,然后再绕过下面的动滑轮再向上绕到定滑轮上,依次反复,如图所示:15站在地面上的小明同学想用一个动滑轮和一个定滑轮组成滑轮组提升重物,请你用笔画线代替绳子,将图中的两个滑轮连成符合要求的滑轮组。答案:【详解】人用力往下拉绳把重物提升,说明人的拉力方向向下,按此反向绕线,绳子的起始端应系在定滑轮的挂钩上,如图所示:解析:【详解】人用力往下拉绳把重物提升,说明人的拉力方向向下,按此反向绕线,绳子的起始端应系在定滑轮的挂钩上,如图所示:
