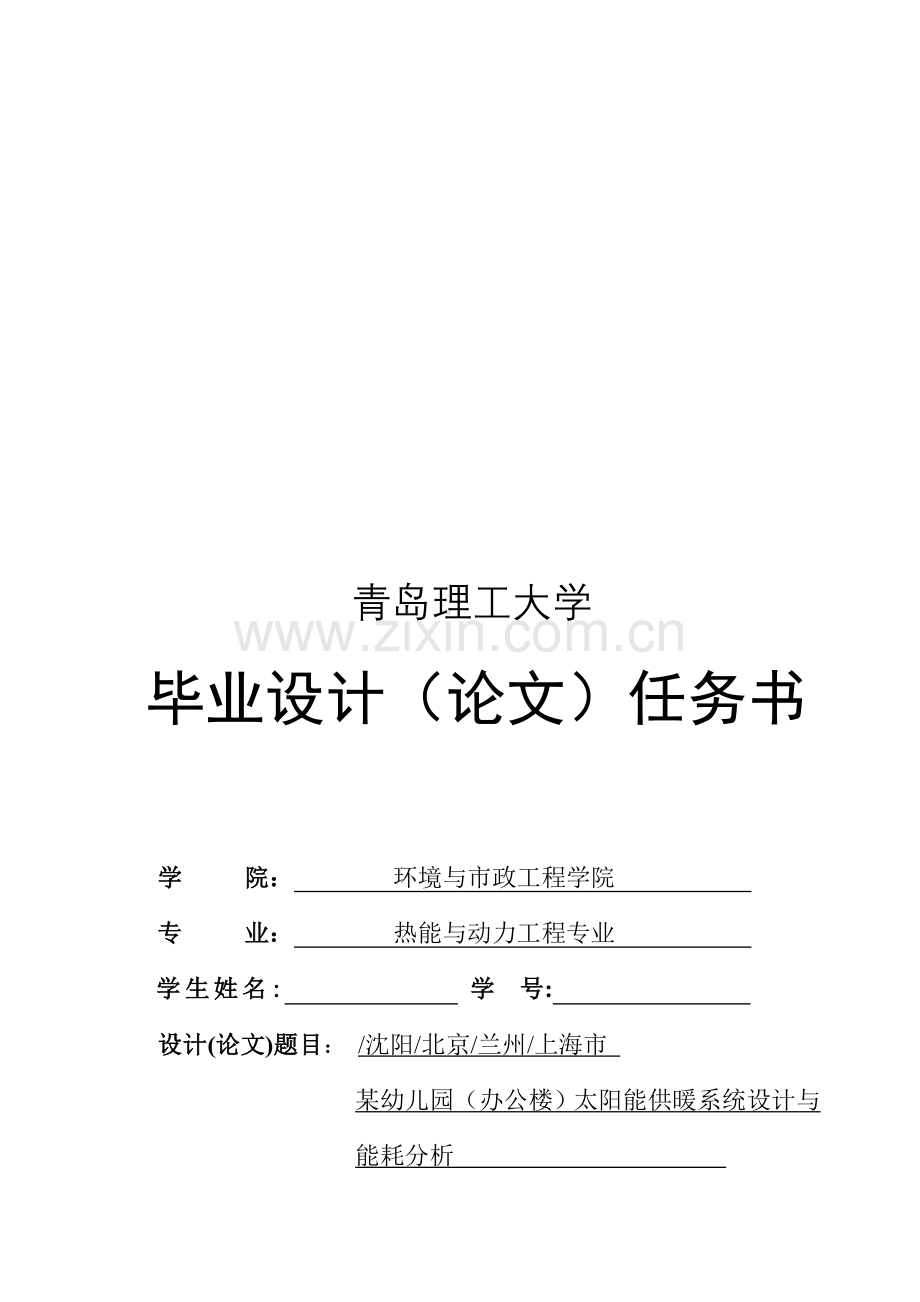

青岛理工大学
毕业设计（论文）任务书

学 院： 环境与市政工程学院
专 业： 热能与动力工程专业
学生姓名: 学 号:
设计(论文)题目： /沈阳/北京/兰州/上海市
某幼儿园（办公楼）太阳能供暖系统设计与
能耗分析

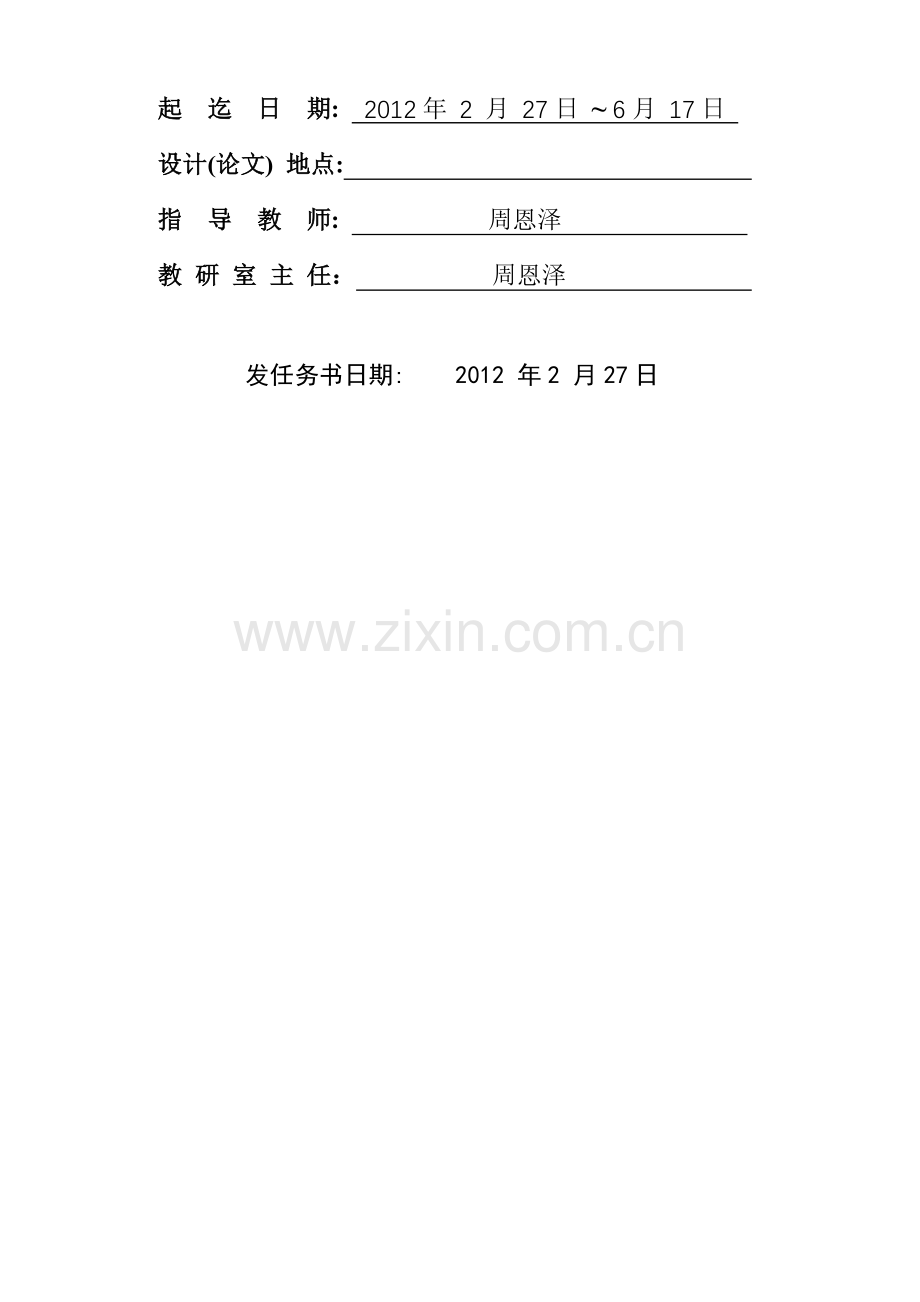

起 迄 日 期: 2012年 2 月 27日 ~ 6月 17日
设计(论文) 地点:
指 导 教 师: 周恩泽
教 研 室 主 任： 周恩泽

发任务书日期: 2012 年2 月27日

任务书填写要求

1．毕业设计（论文）任务书由指导教师根据各课题的具体情况填写，经教研室负责人审查、学院主管教学院长签字后生效。此任务书应在毕业设计（论文）开始前一周内填好并发给学生；
2．任务书内容按教务处统一设计的电子文档标准格式（可从教务处主页下载）打印，不得随便涂改或潦草书写，禁止打印在其它纸上后剪贴；
3．任务书内填写的内容，必须和学生毕业设计（论文）完成的情况相一致，若有变更，应经过主管教学院长签字同意方可重新填写；
4．任务书内有关“学院”、“专业”等名称的填写，应写中文全称，不能写数字代码。学生的“学号”要写全号，不能只写最后2位或1位数字；
5．任务书内“主要参考文献”的填写，应按照国标GB 7714—87《文后参考文献著录规则》的要求书写，不能有随意性；
6．有关年月日等日期的填写，应当按照国标GB/T 7408—94《数据元和交换格式、信息交换、日期和时间表示法》规定的要求，一律用阿拉伯数字书写。如“2003年4月2日”或“2003-04-02”。

毕 业 设 计（论 文）任 务 书
1．本毕业设计（论文）课题的目的和要求：

本次毕业设计将太阳能供暖系统设计和能耗分析作为设计题目，要求学生设计利用太阳能热水器、集热循环水泵、辅助蓄热水箱、采暖循环水泵、辅助热源、采暖盘管等装置的太阳能供暖系统；并尝试利用TRNSYS软件对太阳能供暖系统进行动态模拟，计算太阳能集热量和系统能耗，分析系统节能效果。通过太阳能供暖系统的设计，培养学生综合运用所学的基础理论、基本知识和基本技能解决工程技术问题的能力，提高文献查阅、分析计算和工程制图的能力，加深学生的环境保护意识，树立可持续发展观念。
在毕业设计过程中，要求学生综合和深化基础课、专业课知识，根据建筑物的使用功能和使用特点，结合建筑物所在地区的气候特点和太阳辐射情况，经过技术经济分析之后，制定出先进、可靠、节约的太阳能供暖系统最佳设计方案；并尝试利用TRNSYS软件对太阳能供暖系统进行动态模拟，分析系统节能效果。具体要求如下：
（1）确定室内设计参数与室外气象参数，计算建筑物冬季热负荷。
（2）结合所设计建筑物的用途、规模、使用特点、负荷变化情况、所在地区气象条件与太阳辐射情况，确定合理的采暖系统方式。
（3）确定地板采暖系统地面构造，加热管布置方式，计算加热管管长，选择管道附件，确定室温控制方式。
（4）进行采暖系统水力计算，确定管径，计算管道阻力，选择循环水泵。
（5）确定太阳能集热系统型式，选择太阳能集热器，计算太阳能集热面积。
（6）进行集热系统水力计算，确定管径，计算管道阻力，选择循环水泵。
（7）确定储水箱容积，选择辅助热源。
（8）设计系统调节控制方案，确定系统防冻和防过热控制方案。
（9）绘制太阳能供暖系统原理图，采暖系统管道设备系统图、平面图，集热系统管道设备系统图、平面图等。
（10）以TRNSYS为计算工具，建立建筑物负荷、加热盘管、太阳能集热器、辅助热源、储水箱、水泵、阀门等部件的数学模型，利用部件模型建立太阳能供暖系统模型，模拟计算集热器集热量以及辅助热源和水泵能耗，分析系统节能效果。
2．本毕业设计（论文）课题的技术要求与数据（或论文主要内容）：

技术要求：
根据建筑特点，负荷需要，系统投资预算确定太阳能供暖系统类型、规模，并合理选择配置储水箱等系统附件，保证系统可靠运行，经济使用

数据资料：
（1）建筑物的土建设计资料：详见施工图纸；
（2）筑物所在地区的气象数据：详见参考文献5，6；
（3）太阳能集热器、辅助热源、水泵、水处理装置等设备的技术数据详见制造商的产品样本；
（4）地板辐射加热管等各种管道的技术数据详见制造商提供的产品样本。

3． 对本毕业设计（论文）课题成果的要求〔包括图纸、论文、图表、实物等〕
（1）设计说明书：设计说明书的基本内容包括目录、摘要、前言、正文、总结、致谢、参考文献、附录等。设计说明书的撰写和排版必须符合《青岛理工大学毕业设计说明书（论文）撰写规范格式》的要求。设计说明书的正文不少于1.5万字。
（2）施工图纸：折合一号图不少于6 张，其中手工绘图1张，其余为计算机绘图；包括图纸目录、设计施工说明、设备与主要材料表、太阳能供暖系统原理图、采暖系统管道设备系统图、平面图；集热系统管道设备系统图、平面图等。

4．主要参考文献资料：
1. 采暖通风与空气调节设计规范（GB50019-2003）
2. 采暖通风与空气调节制图标准（GB/T50114-2001）
3. 供热工程制图标准（CJJ/T78－97）
4. 公共建筑节能设计标准（GB50189－2005）
5. 陆耀庆 主编. 实用供热空调设计手册（第二版）. 北京：中国建筑工业出版社，2008
6. 何梓年. 太阳能供热采暖应用技术手册. 北京：化学工业出版社，2009
7. 罗运俊.太阳热水器及系统. 北京：化学工业出版社，2008
8. 中国建筑标准设计研究院. 国家建筑标准设计图集 06K503 － 太阳能集热系统设计与
安装. 北京：中国计划出版社，2006
9. 贺平，孙刚. 供热工程（第四版）. 北京：中国建筑工业出版社，2009
10. 刘泽华，彭梦龙. 空调冷热源工程. 北京：机械工业出版社，2005
11. SEL, Univ. of Wisconsin-Madison. TRNSYS User’s Manual, 2005

5．本毕业设计（论文）课题工作进度计划：
起 迄 日 期
工 作 内 容

2012年
2月27日～3月 2日
3月 5 日～3月9 日
3月12日～3月23日
3月26日～3月30日
4月 2 日～4 月6 日

4月 9 日～4月13日
4月16日～4月20日

4月23日～4月27日
4月30日～5月 4 日
5月 7 日～5月11日

5月14日～5月18日
5月21日～5月25日

5月28日～6月 8 日

6月11日～6月17日

确定太阳能供暖系统型式
计算建筑物负荷
毕业实习
地板辐射采暖系统热力计算，确定加热管布置方案
地板辐射采暖系统水力计算，选择采暖系统循环水泵，选择分集水器、调节阀门等管道附件，确定定压装置
太阳能集热器选择计算，辅助热源选择计算，储热水箱设计计算
太阳能集热系统水力计算，选择集热系统循环水泵，选择平衡阀、调节阀等管道附件，确定定压装置
设计太阳能供暖系统调节控制方案，防冻和防过热控制方案
绘制太阳能供暖系统原理图，采暖系统管道设备系统图和平面图
绘制太阳能集热系统管道设备系统图和平面图；编写设计施工说明，设备与主要材料表
利用TRNSYS中的Multi- zone模块，建立建筑物负荷模型
利用TRNSYS中的太阳能集热器、末端装置、水泵、阀门等部件的数学模型，结合建筑物负荷模型，建立空调系统模型
模拟计算集热器集热量以及辅助热源和水泵能耗，分析系统节能效果。
整理设计计算说明书
教研室审查意见：

负责人：
年 月 日
学院意见：

学院负责人：

年 月 日
