工程施工组织设计

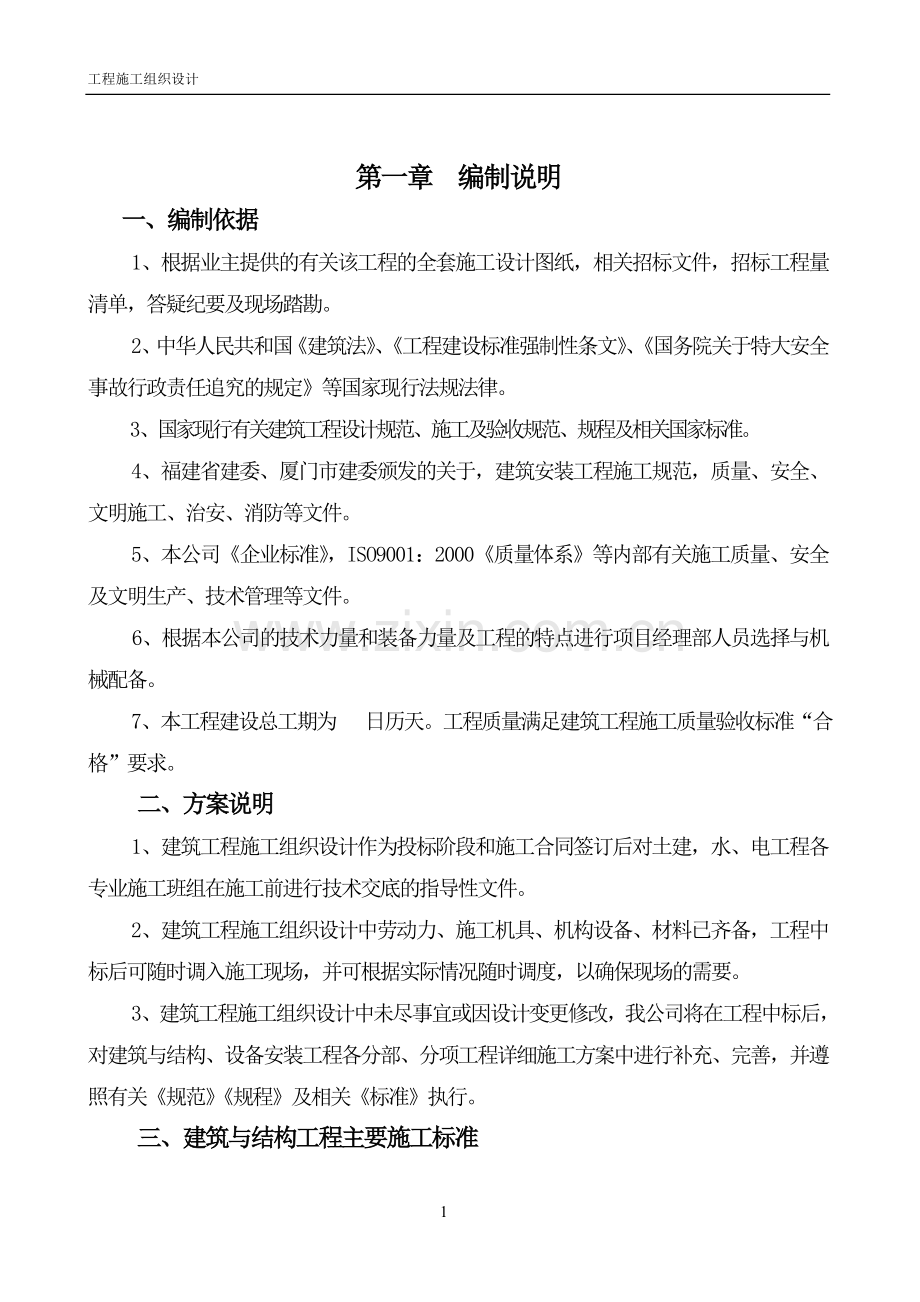

第一章 编制说明
一、编制依据
1、根据业主提供的有关该工程的全套施工设计图纸，相关招标文件，招标工程量清单，答疑纪要及现场踏勘。
2、中华人民共和国《建筑法》、《工程建设标准强制性条文》、《国务院关于特大安全事故行政责任追究的规定》等国家现行法规法律。
3、国家现行有关建筑工程设计规范、施工及验收规范、规程及相关国家标准。
4、福建省建委、厦门市建委颁发的关于，建筑安装工程施工规范，质量、安全、文明施工、治安、消防等文件。
5、本公司《企业标准》，ISO9001：2000《质量体系》等内部有关施工质量、安全及文明生产、技术管理等文件。
6、根据本公司的技术力量和装备力量及工程的特点进行项目经理部人员选择与机械配备。
7、本工程建设总工期为 日历天。工程质量满足建筑工程施工质量验收标准“合格”要求。
二、方案说明
1、建筑工程施工组织设计作为投标阶段和施工合同签订后对土建，水、电工程各专业施工班组在施工前进行技术交底的指导性文件。
2、建筑工程施工组织设计中劳动力、施工机具、机构设备、材料已齐备，工程中标后可随时调入施工现场，并可根据实际情况随时调度，以确保现场的需要。
3、建筑工程施工组织设计中未尽事宜或因设计变更修改，我公司将在工程中标后，对建筑与结构、设备安装工程各分部、分项工程详细施工方案中进行补充、完善，并遵照有关《规范》《规程》及相关《标准》执行。
三、建筑与结构工程主要施工标准

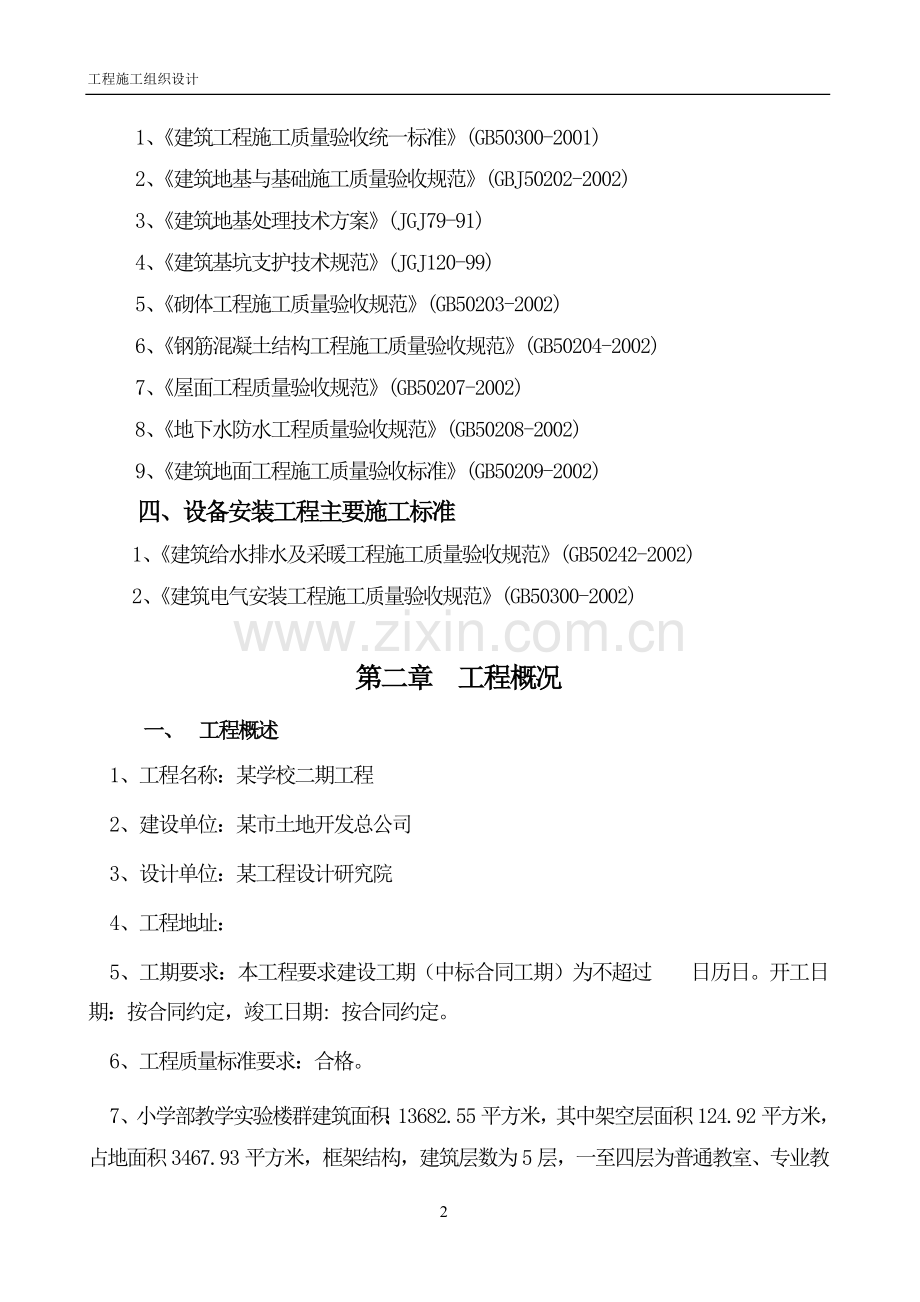

1、《建筑工程施工质量验收统一标准》(GB50300-2001)
2、《建筑地基与基础施工质量验收规范》(GBJ50202-2002)
3、《建筑地基处理技术方案》(JGJ79-91)
4、《建筑基坑支护技术规范》(JGJ120-99)
5、《砌体工程施工质量验收规范》(GB50203-2002)
6、《钢筋混凝土结构工程施工质量验收规范》(GB50204-2002)
7、《屋面工程质量验收规范》(GB50207-2002)
8、《地下水防水工程质量验收规范》(GB50208-2002)
9、《建筑地面工程施工质量验收标准》(GB50209-2002)
四、设备安装工程主要施工标准
1、《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)
2、《建筑电气安装工程施工质量验收规范》(GB50300-2002)

第二章 工程概况
一、 工程概述
1、工程名称：某学校二期工程
2、建设单位：某市土地开发总公司
3、设计单位：某工程设计研究院
4、工程地址：
5、工期要求：本工程要求建设工期（中标合同工期）为不超过 日历日。开工日期：按合同约定，竣工日期: 按合同约定。
6、工程质量标准要求：合格。
7、小学部教学实验楼群建筑面积：13682.55平方米，其中架空层面积124.92平方米，占地面积3467.93平方米，框架结构，建筑层数为5层，一至四层为普通教室、专业教室、网络机房、有线电视机房、监控室、教学办公及多功能教室；五层为教学办公、电子备课室、教师健身房及练功房。小学部大门单层建筑，建筑面积为28.92平方米。室外工程，包含室外道路及综合管网、200米田径场、环形跑道、绿化及景观等。。
二、 工程结构
1、本工程混凝土结构的环境类别：一类、二(a)类。
2、建筑抗震设防类别分别为丙类，建筑结构安全等级为二级，抗震设防烈度为7度，设计基本地震加速度为0.15g，设计地震分组为第一组，场地类别为Ⅱ类，框架抗震等级三级。
3、基础风压值基本风压：0.8KN/m3，地面粗糙度为B类。
4、楼面和屋面活荷载：按《建筑结构荷载规范》GB50009—2001取值，具体数值详见结构施工设计说明。
5、基础工程
本工程基础采柱下独立基础。
6、混凝土
混凝土强度等级详各单位施工图，承重结构混凝土强度等级见各单体，砼工程强度等级主要有：混凝土强度等级详各单位施工图，承重结构混凝土强度等级见各单体，构造柱，统过梁，压顶梁，过梁，栏板等级，除特别注明外均采用C20。基础垫层采用100厚C20素混凝土垫层。
7、钢筋
ф表示HPB235钢筋 (I级钢筋，fy=210N/mm2)；Ф表示HPB335钢筋 (II级钢筋，fy=300N/mm2)；Ф表示HPB360钢筋 (III级钢筋，fy=360N/mm2)；受力预埋件的钢筋应采用HPB235级，HPB335级，HPB400级钢筋，严禁采用冷加工钢筋；吊环应采用HPB235钢筋制作，严禁使用冷加工钢筋，吊环埋入混凝土的深度不应小于30d，并应焊接或绑扎在钢筋骨架上。
焊条：电弧焊所采用的焊条，其性能应符合现行国家标准《碳钢焊条》GB5117或《低合金钢焊条》GB5118的规定。
8、墙体
本工程除注明外，所有外墙均为190厚烧结多孔砖，强度等级MU10，M5混合砂浆砌筑；内隔墙为190厚烧结多孔砖，强度等级MU10，M5混合砂浆砌筑。
三、 建筑装饰
本工程上部结构体系为钢筋砼框架结构，主体耐火等级为二级。
1、墙面：本工程墙面采用墙面一般抹灰、粉刷涂料墙面、块料墙面。
2、楼地面：防滑地砖面层、块料、石材楼地面及水泥砂浆楼面层地面。
3、顶棚：本工程顶棚主要采用天棚抹灰、天棚吊顶等。
4、门窗：窗均采用塑钢窗，框材为深灰色粉末喷涂，所有外门均采用钢制烤漆门，内门为塑钢门，门窗做法详门窗表。门窗玻璃采用塑钢框无色透明中空玻璃。
5、屋面工程：瓦屋面和不上人保温屋面。防水层选用3厚APP改性沥青防水卷材、2厚高分子防水涂膜一道。保温层采用40厚挤塑聚苯乙烯泡沫塑料板。
四、安装工程
本工程包括电气工程，给排水工程，弱电工程，消防工程，室外雨污水排水工程，室外电气安装工程、景观照明及水景系统等具体详见工程量清单及施工图纸。
五、室外工程
本工程包含室外道路、围墙及综合管网、200米田径场、环形跑道。
六、绿化工程
具体详见工程量清单及施工图纸。
第三章 施工部署

本章主要从施工设想、施工组织以及施工准备等部分着手，通过综合分析工程规模、特性，针对工程建设地点的特点并结合我公司的实力，进行科学合理地施工部署。在本工程实施过程中我公司将按项目法全面组织施工，按ISO9001：2000质量体系的要求实施质量管理，将遵循“确保地下室施工安全，赶抢结构施工工期，全面协调装饰施工工作，穿插设备管线安装，合理搭接施工工序”的原则，落实完成质量、安全、进度、文明施工等各项施工任务。
一、施工总体设想
1、工程目标
(1)、质量目标： 合格 。我们将严格按新验评标准及新《施工及验收规范》组织施工，确保本工程质量目标的实现。
(2)、工期
确定本工程投标工期为： 日历天。
(3)、安全生产、文明施工目标
一般事故率控制在1.5‰以内，避免重伤，杜绝死亡事故。按部颁标准及文明施工各项指标要求组织施工，按GB/T28001职业健康管理体系标准和ISO14001环境管理体系，实施安全、环境文明管理，保证工地管理、劳务管理、治安管理等工作符合标准要求及遵守厦门地区关于劳务管理的各项规章制度。做到文明、整洁、有序。达到文明、优良工地要求，争取文明单位称号。
2、工程施工程序：施工流程贯穿于整个施工过程，与之相关的包含有施工段划分等环节，对施工起着指导作用。
施工段划分：
上部结构工程：上部结构楼群拟分为A、B、C、D、E、F、G七个施工段同步流水施工，各施工段采取整体施工。在施工总体布置上，以主体结构施工进度为中心，通过组织多次结构中间验收等手段使装饰工程尽早开始，同时在施工中特别注意安排好总包与专业分包单位的配合，更好地实施平面流水、立体交叉作业。现场成立由建设单位、建设监理、总包单位和各专业分包单位负责人组成的工程指挥部，定期召开协调会，及时解决施工中碰到的问题，从而加快施工进度，达到施工有序、劳动力均衡的效果。
3、施工组织
施工组织主要从确定项目人员组织机构和项目管理班子出发，针对工程实施中的主要环节如质量、安全、工期、文明施工、环境保护、总承包等进行总体部署，最终确保本工程项目按计划保质保量完成。
(1)、项目管理层的组织与选派
本工程特点和重要意义决定了管理人员的配备必须全面且具有较高的专业素质，我公司作为国家二级建筑施工企业，曾多次建造过与本工程类似的建筑物，在钢筋混凝土结构、深基础施工等常规、特殊工艺施工上都积累了丰富的经验，在施工管理、协调控制能力上有很大的优势。而在施工管理人员组织上更是有广泛的选择，在组建本工程项目管理班子时，我公司将选派曾施工过类似工程结构形式的具有丰富施工经验的项目管理班子进驻直接参与本工程的建设和管理。本工程管理结构见 “项目管理结构网络图”。
在项目领导班子的配备上将严格按项目法组织，执行全面责任承包制，在部门设置上将配齐从开工至交工所有的职能人员，以确保整个工程的施工全过程中具有连贯性，从而为全面管理、全面协调、全面控制创造有利条件。
(2)、项目质量管理的思路与设想
①、质量人员配备和监督管理
根据拟定的本工程质量目标，在工程实施中必须加强质量监管力度，同时在现场配备具有较高专业素质的质量专管人员，从而在理论和实际操作两个方面都占据较强的质量优势，为质量总目标的实现打好基础。
②、材料质量控制
原材料组织主要为自行采购材料，这部分材料我公司将货比三家，从质量上、单价上把关，并通过贵方及有关部门审批后采购进场。
在原材料选择上，我们认为钢材、混凝土供应等是至关重要的。对于钢材，我公司将对其物理机构性能、化学成份等严格把关；本工程混凝土使用商品砼，我公司根据设计施工图和施工流程计算所需各等级砼方量，按照施工进度计划对供应商进行考察并与有关单位一起确定供应商，以确保供应商具有足够的生产能力，并将商品砼需求计划、计划浇捣时间、砼强度、抗渗要求等，提前以书面形式通知供应商。在浇捣前，我们将做好对商品砼供应商的技术交底工作，并要求供应商及时提供技术保证资料送监理审批，砼浇捣时，我们将安排专职试验员随时抽检、取样，以确保砼质量始终处于受控状态。
③、专业分包质量控制与协调组织
我公司如能中标承接本工程，将把对专业分包单位的质量控制和协调组织工作放在重要位置，项目经理部专门设置总包管理部，委派一名项目副经理专门负责对其它分包单位的质量、安全、文明施工、施工进度进行协调和管理，并为各专业分包商提供合理的施工作业面，协调各工序的衔接，提供水源、电源，提供已有的垂直运输设备，提供已有的脚手架，提供必要的办公、仓储条件，为大楼的整体施工创造良好的条件。具体内容详见总承包管理有关章节。
(3)、项目安全管理和文明施工的设想
安全是建筑施工中永恒的主题，要完成安全生产目标，必须落实各级安全生产责任制，建立健全安全生产制度，采取切实有效的安全措施和技术方案，做好生产班组交底和检查工作。
根据本工程的建设规模，建立起以项目经理为主，项目技术负责人为铺、专职安全员监督指导，全员参与的安全生产结构框架，彻底杜绝死亡与重伤事故的发生，降低轻伤发生频率。
文明施工是社会进步的要求也是施工企业形象最直接的反映，确保市级文明施工安全管理标准化工地是对本工程安全文明生产的承诺，在具体实施中我公司将严格按照漳州市施工现场标准化管理的有关内容和文件进行布置和管理，避免和消除对周围环境的影响。
具体内容详见安全生产与文明施工管理措施有关章节。
(4)、项目消防保卫工作的设想：主要从保卫专职队伍、义务消防员的组建和日常规章制度的落实上着手，同时配备相关消防保卫器材，建立出入证制度，实行“谁主管、谁负责”的原则，切实保证现场的消防保卫工作顺利开展。
(5)、项目工期控制设想：根据工程招标文件的要求，本工程管理构架为在自行完成土建及水电安装工作前提下实行总承包管理，因此要求各分包单位在工期上必须满足总控制工期的要求，总包有责任和义务对各分包工期进行控制和调整，同时为分包的工期完成创造必要的条件。
二、临时设施布设
鉴于施工现场场地位于学校内，施工场地应保持封闭化，项目工程钢筋、模板制作布设在场内制作，模板及钢筋的数量应按计划划场，以免影响进度；临时设施拟搭设在南面围墙内绿化空地上；施工机械及材料堆场拟就近布设在楼各侧。临时设施的搭设位置及平面尺寸详见附图表中《施工总平面布置图》。
三、施工现场临时用水计算
1、用水量计算
1．1、现场施工用水
∑Q1 N1 K2
　q1＝K1× -------------------
8×3600
式中：
q1——施工用水量（L/s）；
k1——未预计的施工用水系数（1.05 ～1.15）；
Q1——每台班浇筑砼量（m3/台班）；
K2——用水不均衡系数（1.5）；
施工中主要考虑浇筑砼的用水，包括模板冲洗和砼养护用水等，取浇筑砼的全部用水定额N1 ＝300(l/m3)，每台班浇筑砼量约为200m3 ，故取：∑Q1 ＝200m3 ，取K1 ＝1.05，K2 ＝1.5
200×300×1.5
则q1 ＝1.05×----------------------- ＝3.3(L/s)
8×3600

1.2、施工现场生活用水
P1 N3 K4 P2 N4 K5
　　q2 ＝------------------＋---------------------
2×8×3600 　 24×3600 　
式中：
P1—— 高峰期施工人数，　 　 P1 ＝200人
P2—— 施工现场居住人数，　 P2 ＝50人
N3—— 施工现场施工人员用水定额　　N3 ＝60(L/人.天)
N4—— 施工现场居住人员昼夜全部生活用水定额N4 ＝120(L/人.天)
K4 ——施工现场用水不均衡系数（1.3～1.5），取1.5；
K5 ——生活区用水不均衡系数（2～2.5），取2.5；

　　　　 200×60×1.5　 50×2.5×120
q2＝---------------------＋ ----------------------
2×8×3600 24×3600
＝0.48 (L/s)
1.3、消防用水
消防用水纳入总消防供水管网。
总用水流量:q=q1+q2=3.78 L/S
1.4、 总用水量
∑q＝q1+q2＝3.78(L/s)
2、供水管径计算

式中：
D——配水管直径（m）；
Q——耗水量（L/s）；
V——管网中水流速度（m/s）；
取V＝2.0m/s 则
D=√4Q/(π×V×1000)=49.3mm
计算结果符合临时水管经济流速的要求，故现场提供的D50mm供水管可满足要求。
2、供水网路管径的计算：故施工现场给水管(进水管)选用Φ50镀锌管即可，支管、分支管、末管用水管分别选用Φ50、Φ32、Φ25的镀锌管可满足施工要求。为保证现场施工时防火安全需要，拟在靠近木作区设一个消火栓，而各楼层施工用水由立管供给。以确保施工用水满足消防与工程施工需求。本工程用水管线按树状布设，各支管的走向见附图表《施工总平面布置图》。
四、施工现场用电设计方案
1．本工程供配电线路全部采用电缆线路。
2．各种大型设备采用放射式电缆线路，如塔吊、对焊机、施工人货电梯、钢筋加工场、木工加工场、生活区照明、潜水泵等。而区域用电采用树干式电缆线路，如主体各层楼结构与装饰施工用电。
3．电缆利用各掩体如贴墙，埋地，根据现场要求穿管敷设。
4、总配电容量的计算：
主要机械需要量计划详见《施工机械设备需要量计划一览表》工地所用的机械设备在15台以上，但主要用电最大的负荷为塔吊、施工电梯、钢筋对焊机、电渣压力焊机及电焊机，在施工时钢筋对焊机与电渣压力焊机尽可能避开使用可减少用电负荷。
Sp1=130.8KW Sp2=200KVA
P= P动＋P照＝1.1P动＝207.2×1.1＝227.92KVA
(2)、配电盘选择容量为315(KVA)
(3)、变压器容量的计算
P变=P总=227.92(KVA)
选用变压器为SL7-400/35，定额容量315(KVA)
(4)、导线总截面(进户线)的选择
查表得：
选择截面积150mm2BV形铜芯塑料线为进户总线。
2、输配电设计与架设
(1)、总进户线为截面积150mm2BV形铜芯橡皮线，由供电单位(或建设单位)接至施工单位配电盘；施工临时用电线路采用三相五线制架空敷设，其中穿建筑物部分采用电缆埋地敷设。
(2)、第1回路：供应塔吊用电及施工电梯。
(3)、第2回路：供应钢筋制作现场施工机械用电，采用架空线路。
(4)、第3回路：供施工现场用电，采用树干式配电线路进行供电，该建筑物每隔一层每施工段各设1个楼层移动箱，向移动用电设备供电，其位置待施工至具体部位再结合现场进行定位。
(5)、支线回路：各施工电梯及塔吊、施工电梯，砂浆搅拌等支路引线参见有关电工手册进行确定。
3、照明
(1)、场区照明：在工程施工阶段，将采用3盏高效率的DDG-3.5镝灯，布设在塔吊上，并配合部分碘钨灯，其数量根据施工要求配置。
(2)、生活用电：
门卫、仓库、工具房照明线路尽量按室内架线规范，采用单相三线制，场外工棚采用PVC管敷设，照明线路必须左零右火，火线进开关，线路架设尽可能横平竖直，照明功率限制60W，其他用电器则实行功率限制供给。
(3)、照明线路的布置按区片设立分闸控制。
5、配电方式
工地临时用电遵照JGJ46-88文件，采用TN-S制式的配电方式，即三相五线制。零线在进户时做一次重复接地，接地电阻R<4Ω，从此接点为引线，延伸线路形成独立的保护零线系统，专司线路保护职能，并且各分支路在起讫转折点均需再一次重复接地，以确保其阻值不因线路直流电阻变化而增加，敷设时，导线型材以RV或BV绿黄双色线加以区别。
6、供电保护方式：场区实施三级漏电保护。35个标准电箱采用三相五线制，固定设备加用垂直接地体重复接地，取用具有国际零标识的RV-2.5m/m以上的线材做单机接地引线，并尽可能就近与系统接地并接。
五、劳力组织准备
(1)、建立精干的工作队组：根据工程特点和采用的施工组织方式，确定合理的劳动组织，建立相应的专业或混合工作队组。
(2)、集结施工力量，组织劳动力进场：按照开工日期和劳动力需要量计划，组织工人进场，安排好职工生活，并进行安全、防火和文明施工等教育。
(3)、做好职工入场教育等工作：为落实施工计划和技术责任制，应按管理系统逐级进行交底。交底内容通常包括：工程施工进度计划和月、旬作业计划，分项工程的施工工艺标准及安全，技术措施，降低成本措施和质量保证措施，质量标准和验收规范要求，以及涉及变更和技术核定事项等，都应详细交底，必要时进行示范。同时健全各项规章制度，加强遵纪守法教育。
六、施工技术准备
1、熟悉和审查施工图纸
(1)、施工图纸是否完整和齐全，施工图纸是否符合国家有关工程设计和施工的方针及政策。
(2)、施工图纸与其说明书在内容上是否一致，施工图纸及其各组成部分间有无矛盾和错误。
(3)、建筑图和与其相关的结构图，在尺寸、坐标、标高和说明方面是否一致，技术要求是否明确。
(4)、地基处理方案同建造地点的工程地质和水文地质条件是否一致，弄清建筑物、管线间的相互关系。
(5)、熟悉和审查施工图纸自审、会审和现场签证等三个阶段进行。图纸自审施工单位主持，并写出图纸自审记录。图纸会审由建设单位主持，设计和施工单位等部门共同参加，形成“图纸会审纪要”，由建设单位正式行文，参加各方共面会签并盖公章，作为指导施工和工程结算的依据。图纸现场签证是在工程施工中，遵循技术核定和设计变更签证制度，对所发现的问题进行现场签证，作为指导施工、竣工验收和结算的依据。
七、现场准备
1、测量、定位、放线：通过测量定位、放线，确定拟建工程的位置，然后确定各临时设施的位置，规格及线路支向等。
2、现场布置
(1)、根据工程施工平面布置图，有序地进行临时用水、临时用电布设，机械就位规划，生产临时设施，材料堆场规划及搭设。
(2)、根据施工网络计划，按工程先后缓急，组织施工人员、施工机械、施工器具、周转计划及施工用料陆续进场。

第四章 主要施工方法
一、 测量
1.1 测量放线工作部署
1、 项目经理部要对各红线坐标桩重新进行测定复核，复测闭合，检查无误后，方可使用。
2、 施工测量平面控制网的测设：根据复测完的红线坐标点，建立统一的平面施工控制网。定位、放线施测完成后要经自检、互检合格后，方可申请主管部门验线 ，为工程施工提供可靠依据。
3、 提高测量精度，误差控制在规范允许范围之内，保证质量。
4、 布网应遵循先主体、后局部，先整体、后细部的原则，布置施工测量控制网。
1.2 建筑物定位和基础工程测量放线
1、 在建筑物定位放线施测前，应熟悉总平面图、首层建筑平面图、基础平面图和有关大样图及定位测量有关的技术资料。根据控制点测定建筑物各主要轴线控制桩。施测中必须严格保证精度，满足施测规范要求。
2、 验线
用经纬仪检查各轴线的投影位置，然后再实量轴线的相对位置，以防控制轴线出现偏差，验线时还应检查垫层顶面标高，经检查无误后，方可交付施工使用。
1.3 地上主体结构施工测量放线
1、 当本工程施工到±0.00m以后，随着结构层的升高，将首层轴线逐层向上投测，用以作为各层施工依据。
2、控制轴网的精度等级及测量方法依据《工程测量规程》执行。
1.4 施工高程测量
1、 根据业主提供的水准点，按二等水准精度要求引测到现场设置的水准基点上，作为工程高程控制和沉降观测的基点。水准基点设在建筑物20m以外且不受施工影响，保证通视，方便观测处，且不少于三点。楼层施工用DS2水准仪和钢卷尺将高程传递到各层上面，每层至少保证两个高程点，以供检核。
1.5 垂直度及平面控制
1、 为保证整体垂直度，每隔2层，须用经纬仪进行垂直度的检校。
2、 采用“内控法”控制塔楼主体结构平面轴线，平面控制基点在底层设置并不少于三点。
1.6 沉降观测方案
1.6.1 水准点的埋设
在拟建建筑物外20~50m埋设3个水准点组成水准网，埋设要求：
（1）水准点埋设在安全的地方，避免受震动的破坏。
（2）水准点埋设在易于观测的地方。
1.6.2 观测点埋设方法
以方便观测为原则，按设计要求在各栋结构柱上预埋Ф18钢筋，外露10cm，埋设点必须牢固、稳定、安全，能长期保存。
1.6.3 沉降观测的时间、方法和精度
（1）观测时间
每施工一层观测一次，竣工后第一年进行五次观测，以后每年观测两次，直至沉降稳定（沉降速率小于0.02mm/d）。
（2）观测方法和精度
沉降观测是一项长期的系统工作，为保证观测成果的准确性，应做到四定：
a、固定人员观测和整理成果。
b、固定使用水准仪及水准尺。
c、使用固定的水准点。
d、按规定的日期、方法和路线进行。
（3）观测等级为二等，观测仪器采用N2型精密水准仪、铟钢尺，环线闭合差小于0.30√n mm。
1.6.4 沉降观测的成果整理
沉降观测提供的成果为：
（1）建筑物平面图，图上标有观测点位置及编号。
（2）下沉量统计表。
（3）观测点的下沉量曲线。
1.7 拟配备的主要计量设备
所使用的测量仪器必须经过国家认可的计量单位校正后方可用于本工程。
仪器设备名称
规格型号
单 位
数 量
备 注
全站仪

台
1

经纬仪
JDJ2E
台
1

水准仪
DS2
台
2

塔尺

支
2

水平尺
600mm
把
8

吊线锤

把
1

50米钢尺

把
2

1.8 结构施工测量允许偏差
序号
项 目
允许偏差（mm）
地方标准
内控标准
1
轴线控制网
测角中误差
±12″
±12″
边长相对中误差
1/15000
1/15000
2
基础垫层标高
±15mm
±10mm
3
轴线竖向投测
每层
3mm
2mm
总高
5mm
3mm
4
外廓主轴线长度L
L≤30m时
±5mm
±3mm
30m＜L≤60m
±10mm
±8mm
60m＜L≤90m
±15mm
±12mm
L＞90m
±20mm
±18mm
5
细部轴线
±2mm
±2mm
6
墙、柱、梁边线
±3mm
±2mm
7
门窗洞口线
±3mm
±2mm
8
标高竖向传递
每层
±3mm
±2mm
总高
±5mm
±4mm

二、基础施工
1、土石方开挖
现场基础土石方开挖前对场地进行详细勘察与测量后制定合理的土石方开挖施工方案。在独立基础和地梁土石方开挖过程中，应对地质情况、地下水位和标高等的变化经常检查，作好原始记录。如发现基底土质与设计不符时，绘出断面图，经有关人员研究处理，并作出隐蔽工程记录。。
2、独立基础、地梁施工
2.1柱下独立基础、地梁挖土采用人工配合机械施工开挖，挖出土石方存放于建筑物外围3m外，适当放坡，槽底深挖至垫层标高10cm为人工清底，以防超深。人工挖方后，人工把轴线引入槽底，及时钉好水平控制桩后，进行验槽和垫层封底。
2.2基础工程应先将基坑内积水抽干或排除，坑内浮土、淤泥和杂物应清理干净。
2.3垫层混凝土必须用平板振捣器振捣实，要求垫层表面平整、密实，满足强度要求。
2.4垫层干硬后弹线，用墨线弹出轴线、边线，有预留、预埋的做出标记。铺放钢筋，钢筋的绑扎、布置，间距要严格按设计要求。垫钢筋网的水泥垫块要提前准备好，满足强度要求，水泥垫块的厚度应等于混凝土保护层的厚度。
2.5基础模板采用砖胎膜，采用120厚实心砖砌筑，抹灰后做好涂膜防水并经验收隐蔽后才能绑扎基础钢筋。
2.6在浇筑混凝土前，胎膜和垫层垃圾，泥土和钢筋上油污等杂物应清除干净。
2.7基础混凝土应分层浇捣。边角处的混凝土必须捣实。基础上插筋，要保证插筋位置的正确，不要因浇捣砼而移位。
2.8基础浇灌应认真检查轴线、标高、断面尺寸，组织有关单位验槽并办理隐蔽手续，砼要求一次浇灌完毕，正确留设柱插筋。砖基础要求组砌正确，按设计要求做好防水层。
2.9由于承台混凝土浇筑高度较高，所以在浇筑砼时应分层进行，每层浇筑高度控制在300~400mm，钢筋疏密而定，一般为振动器作用部分长度的1.25倍，最大不超过50cm；采用插入式振动器振捣应快插慢拔，插点应均匀排列，逐点移动，顺序进行，均匀振实，不能遗漏。移动间距不大于振捣棒作用半径的1.5倍，一般为30~40cm。振捣上一层时应插入下层30cm，以消除两层间的接槎；在浇筑混凝土时应连续进行，如有间歇应在砼初凝前接缝，一般为不超过2h，否则应接施工缝处理。
3、回填土施工方案
3.1土料要求
填方土料应符合设计要求，保证填土的强度和稳定性。本工程填土土质建议采用含水量符合压实要求的粘性土或粉质粘土，填土内不得含有机杂质和粒径大于50mm的石块，更不得含有树根。
3．2填土含水量
①填土含水量的大小，直接影响到夯实(碾压)的质量，在夯实(碾压前应先试验，以得到符合密度要求条件下的最优含水量和最少夯实(碾压)遍数。含水量过少，夯压(碾压)不实；含水量过大，则易成橡皮土。
②当填料为粘性土时，其最优含水量与相应的最大干密度，应用击实试验测定。为保证填土质量，在压实后达到最大密实度，即获得最大干容重，应使回填土的含水率控制在最佳范围内。
③土料含水量一般以手据成团，落地开花为适宜。当含水量过大，应采用翻松、晾干、风干、换土回填、掺入干土或其他吸水性材料等措施；如土料过干，则应预选洒水润湿，当含水量小时，也可采取增加压实遍数或使用大功能压实机械等措施。在气候干燥时，须采取加速挖土、运土、平土和碾压过程，以减少土的水分散失。
3.3填土方法
①填土应由下而上分层铺填，每层虚铺厚度不大于30cm。大坡度堆填土，不得居高临下，不分层次，一次堆填。
②推土机运土回填，可采取分堆集中，一次运送方法，分段距离约为10~15m，以减少运土漏失量。
③土方推至填土部位时，应提起一次铲刀，成推卸土，并向前行驶0.5~1.4m，利用推土机后退时将土刮平。
④用推土机来回行驶进行碾压，履带应重叠一半。填土程序宜采用纵向铺填顺序，从挖土区段至填区段以40~60m距离为宜。
3.4填土的压实
①压实的一般要求
A、密实度要求：填方的密实度要求和质量指标通常以压实系数λC表示。压实系数为土的控制(实际)干密度当最优含水量时，通过标准的击实方法确定的。压实系数一般>0.93。
B、铺土厚度和压实遍数：本工程采用平碾压路机进行压实，每层铺土厚度不大于30cm，一般每层压实遍数6~8遍，具体应根据现场碾压试验确定。下层土检验合格后，在进行第二层土的回填压实。
C、每层填土压实后都应做干容重试验，用环刀法取样。
D、填土压实方法
a、填土应尽量采用同类土填向，并宜控制土的含水率在最优含水量范围内，边坡不得用透水性较小的土封闭，以利水分排除和基土稳定，并避免在填方内形成水囊和产生滑动现象。
b、填方应从最低处开始，由下而上整个宽度分层铺填压或夯实。在地形起伏之处，应做好接槎，修筑1：2阶梯形边坡。分段填筑时每层接缝处应作成大于1：1：5的斜坡，碾迹重叠0.5~1.0m，最下层错缝距离不应小于1米。
c、填土应预留一定的下沉高度，以备在行车、推重或干湿交替等自然因素作用下，土体逐渐沉落密实。预留沉降量根据工程性质、填方高度、填料种类、压实系数和地基情况等因素确定。当土方用机械分层夯实，其预留下沉高度(填方高度的百分数计)对粉质粘土为3%~3.5%。
E、压实排水要求
a、填土层如有地下水或滞水时，应在四周设置排水沟和集水井，将水位降低。
b、已填好的土如遭水浸，应把稀泥铲除后，方能进行下一道工序。
c、填土区应保持一定横坡，或中间稍高两边稍底，以利排水。当天填土，应在当天压实。
三、 钢筋工程
1 、材质要求
1.1 钢筋的品种和质量，焊条、焊剂的牌号和性能均必须符合设计要求和有关标准的规定。
1.2 每批每种钢材应有与钢筋实际质量与数量相符合的合格证或产品质量证明。
1.3 电焊条、焊剂应有合格证。电焊条、焊剂保存在烘箱中，保持干燥。
1.4 钢筋原材料经试验合格后，试验报告送项目技术负责人、项目质检员。若发生不合格，由项目技术负责人通知材料负责人予以退货。
2、 钢筋施工程序
程序：内业员提计划→材料员采购→材料员向供应商索要质量保证书→交技术负责人→技术负责人填写委托试验单→试验员取样→试验员向试验室送样试验→试验员索取试验资料→技术负责人审核存档→技术负责人向材料员、钢筋工长签发原材合格通知书→ 制作。
3、 钢筋连接技术
3.1 本工程柱、墙、梁纵向受力钢筋宜采用焊接接头；梁贯通钢筋及纵向钢筋直径大于或等于20mm时，必须采用焊接接头或机械连接，接头位置及非焊接钢筋搭接位置除各图中特别注明的外，均应设于受力较小处。
3.2 钢筋焊接应尽可能采用闪光对焊；钢筋如采用搭接焊时，搭接长度为单面焊不小于12d，双面焊不小于6d。
4 、钢筋制作
4.1钢筋配料
（1）、 钢筋工程配料前，应审查、核对设计图纸与施工说明及变更等有关技术文件，弄清结构部位、数量、材料规格。
（2）、 对柱、梁、板相关设计施工图与钢筋配料表应仔细对照。如有矛盾或其他问题向技术负责人报告解决，不能解决的，与设计部门研究解决,
（3）、 准备绑扎用的铁丝，ф12以下的钢筋用22#铁丝，ф12以上的钢筋用20#铁丝。
（4）、 准备控制砼保护层用的素混凝土垫块。
4.2钢筋调直及除锈
（1）、 拉长率：10mm以下不大于4%
（2）、 钢筋调直时，若被调直机筒擦伤表面，其擦伤面积，不得大于钢筋截面的5%。
（3）、 钢筋在使用前，应将表面的铁锈、油污和浮皮等清除干净。
（4）、 除锈方法：一般用钢丝刷除锈。
（5）、 钢筋除锈宜在基本矫直后进行，锈蚀相当严重的钢筋必须退货。
4.3钢筋的切断
(1)、 钢筋切断，必须根据钢筋配料单上注明的钢筋种类、直径、尺寸和根数等进行核对无误后方可切断下料。
(2)、 钢筋切断料时，要注意节约原材料，尽量减少断头长度。不同长度但规格相同的钢筋应长短结合优化配料，先切断长料，后切断短料。
(3)、 钢筋要先矫直后断料，断好的钢筋应按类别、规格和用途等，分批堆放，挂牌标识，以免混乱。
(4)、插筋要考虑钢筋留置长度和断点位置，保证符合设计要求。
4.4、制作质量要求
（1）、 钢筋形状、几何尺寸正确，平面内没有翘曲不平现象。
（2）、 钢筋末端弯钩弯曲半径、弯钩部分平直长度应满足规范和设计要求。
（3）、 钢筋弯曲点处没有裂缝，因此，Ⅱ、Ⅲ级钢筋不能弯过规定角度再校到规定角度。
（4）、 钢筋弯曲成型后的允许偏差：全长±10mm，弯起钢筋起弯点位移20mm，弯起钢筋的弯起高度±5mm，箍筋边长5mm。
4.5 标识
钢筋制作成型后，应挂料牌，料牌用铁丝绑牢，其上注明钢筋形状、部位、数量、规格等。
5 、钢筋绑扎
5.1 绑扎前应对木工所放模板边线进行复查，准确无误后，对原伸出板面的柱、墙钢筋进行校直，并须对位移钢筋进行校正。
5.2 施工前，应根据料表，将构件钢筋各就各位，然后方可正式绑扎、安装。钢筋类型较多时，为避免混乱和差错，对各种型号构件的钢筋规格、形状和数量，应在模板上分别标明。
5.3 墙体在检查校正垂直度后，方可穿墙水平筋，否则，在不垂直的情况下就穿插了水平筋，绑扎完毕后整体墙是难校到位的，特别是预留洞部位。
5.4 施工顺序:
柱→墙→主梁→次梁→板
5.5 构件交叉时，应按设计图纸穿插钢筋，一般梁、柱主筋相碰时，梁的主筋让开柱的主筋，次梁主筋于主梁主筋之上放置，板筋在次梁之上；当有圈梁时，主梁钢筋在上；挑梁上部筋置于主梁之下。
5.6双排墙筋应设置拉钩，板筋应设置撑铁，以确保其正确间距。
5.7梁：间距应不小于主筋直径，上部钢筋还不小于30mm，下部钢筋不小于25mm，若钢筋多排，则上层钢筋间距，应比下层钢筋间距大1倍，且上、下排钢筋间距不小于其最大钢筋直径（且≮25mm）。
板、柱、墙筋间距遵行设计图。
板的受力筋，顺墙或梁方向一般距墙或梁边5cm。
主梁箍筋距柱边，次梁箍筋距主梁边5cm。
5.8板或梁中的钢筋，如因安装暗管位移时，只能向一边移动，不得将钢筋局部打弯，过大的间距要按设计规定进行加强。
5.9构件均应按设计规定留置保护层，绑扎完后用规定厚度（遵循设计与规范要求）的砼垫块。
5.10柱筋绑扎时，在柱筋校到位后在近板面处多装三道套箍,并点焊固定增加整体刚度；箍筋与每根主筋用双股铁丝绑牢。
5.11墙筋绑扎时，墙筋接到位后，在板面处绑扎三层水平筋@200；作临时固定的水平筋与每根竖向主筋用双股铁丝绑牢；拉钩成梅花分布，双股扎丝扎牢。
5.12记录：
钢筋绑扎和安装质量检查评定表→质检员检查记录 →存档。
6、柱、墙钢筋电渣焊
电渣焊具有操作简便，力学性能可靠，速度快的特点。
6.1材料
（
