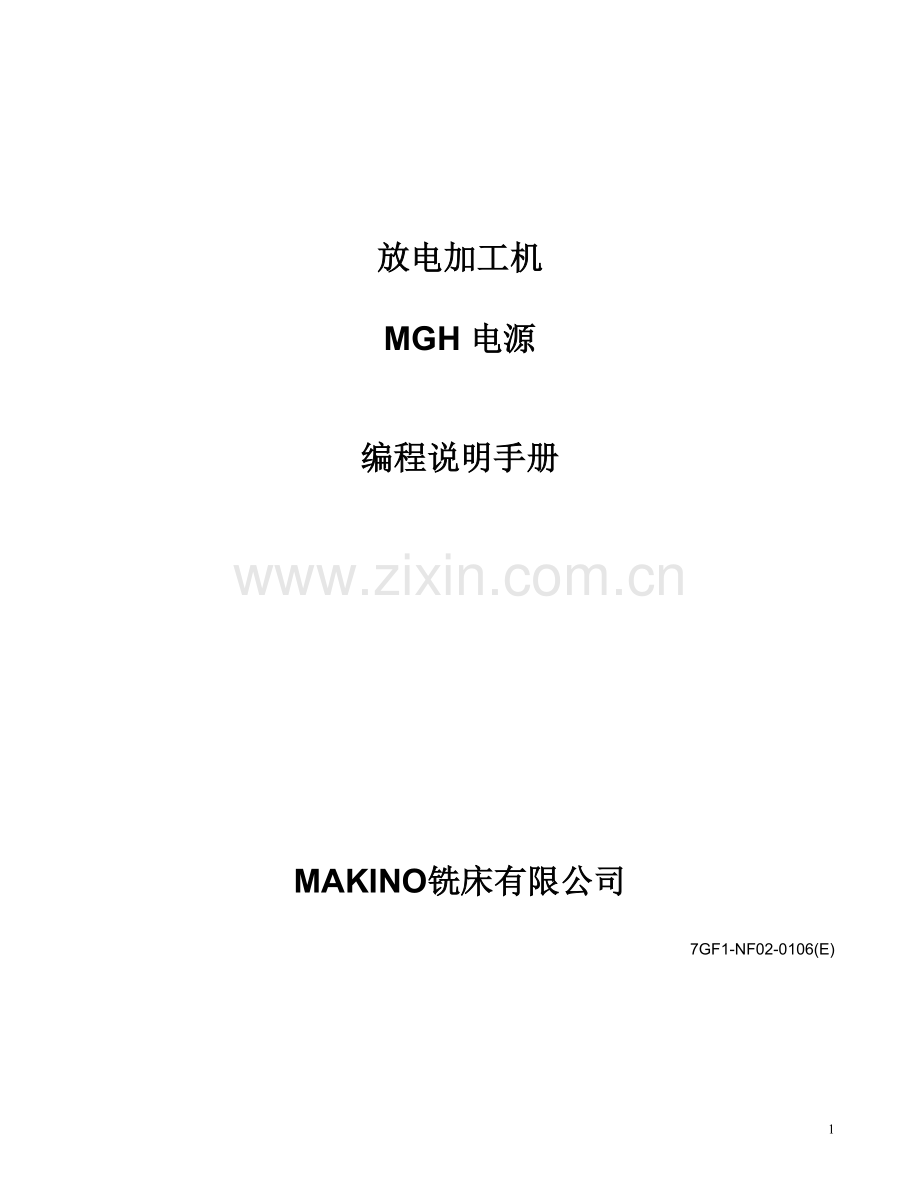

牧野火花机编程手册.doc

放电加工机

MGH 电源

编程说明手册

MAKINO铣床有限公司

7GF1-NF02-0106(E)

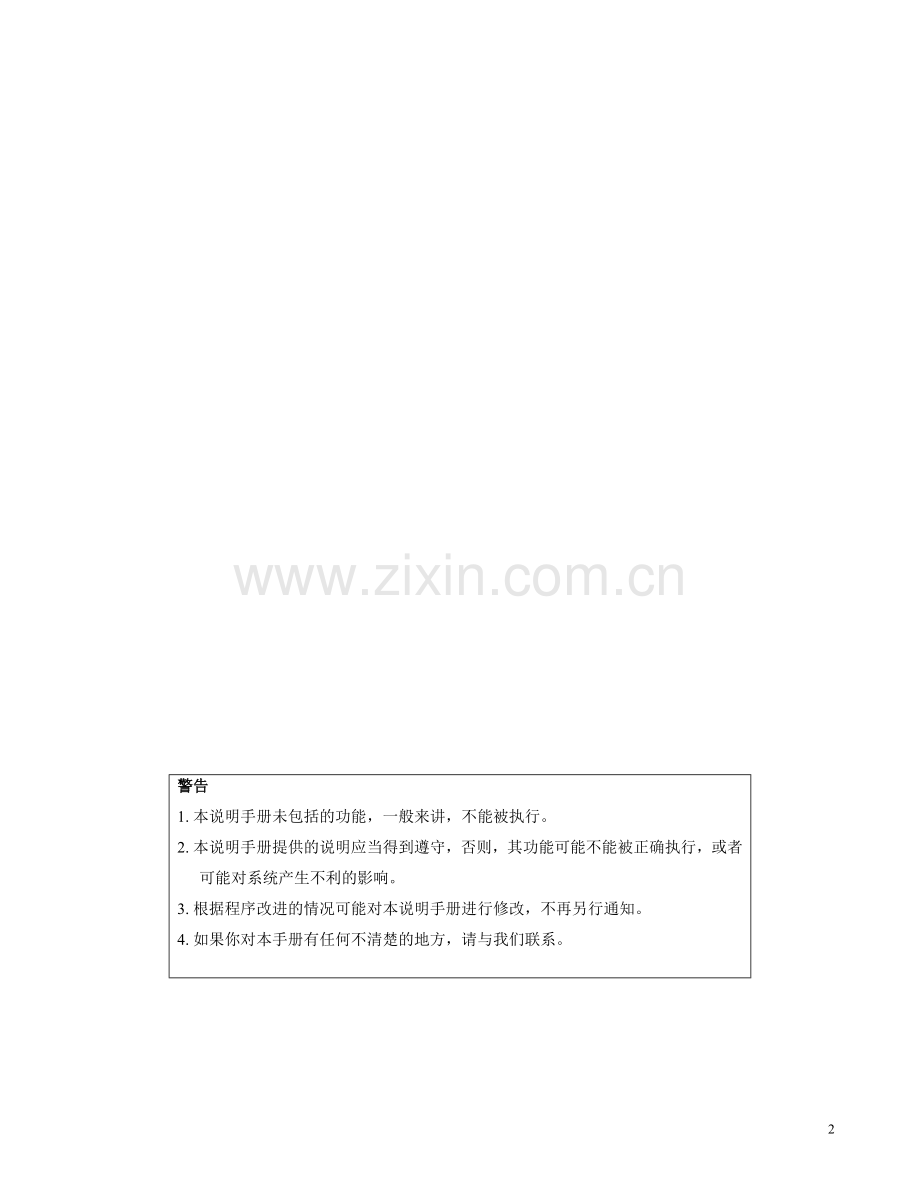

警告
1. 本说明手册未包括的功能，一般来讲，不能被执行。
2. 本说明手册提供的说明应当得到遵守，否则，其功能可能不能被正确执行，或者可能对系统产生不利的影响。
3. 根据程序改进的情况可能对本说明手册进行修改，不再另行通知。
4. 如果你对本手册有任何不清楚的地方，请与我们联系。

目 录
1. 绪言－－－－－－－－－－－－－－－－－－――－－－－－－－－－－－－－－－― 1–1
2. 程序设计基本原理－－－――－－－－－－－－――－－－－－－－－－－－－－－― 2–1
2.1 程序结构－－－－－－－－－―――－－－－－――－－－－－－－－－－－－－― 2–1
2.1.1 地址符－－－－－－－－－－－－－－－－－－－ －－－－－－－－－－－－―― 2–3
2.1.1.1 程序号字－－－－－－－－－－－－－－－－－――－－－－－－－－－－－―― 2–3
2.1.1.2 序列号字－－－－－－－―――――――－－－－――－－－－－－－－－－－― 2– 4
2.1.1.3 坐标字－－－－－－－－－－－－－－－－－－－－――－－－－－－－－－―― 2– 4
2.1.1.4 准备功能字－－－－－－－－－－－－－－――――－――－－－－－－－－－― 2– 6
2.1.1.5 进给功能字－－－－―――――－－－－－－－－－－－――－－－－――――― 2– 6
2.1.1.6 主轴功能字－－－－－－－－－－－－－－－－－－－－－――－－－－－－－― 2– 6
2.1.1.7 电极功能字－－－－－－－－－－－－－－－－－－－－－－――－－－－－―― 2– 6
2.1.1.8 辅助功能字－－－－－－－－－－－－－－－－－－－－－－－――－－－－－― 2– 6
2.1.1.9 访问程序号字/重复计数字－－－－－－－－－－－－－－－－－－――－－－－－ 2– 6
2.1.1.10 偏置量字－－－－－－－－－－－－－－－－－－－－－－－－－－――－－－ 2– 6
2.1.1.11 加工条件字－－－－－－－－－－－－－－－－－－－－－－－－－－――－－ 2– 7
2.1.2 程序块－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－――－― 2– 7
2.1.2.1 程序块的结束－－－－－－－－－－－－－－－－－－－－－－－－－－－――― 2– 7
2.1.2.2 跳过任选程序块－－－－－－－－－－－－－－－－－－－－－－－－－－－－― 2– 8
2.1.2.3 注释输入－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－― 2– 9
2.2 坐标系统－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－― 2–9
2.2.1 机器坐标系统－－－－－－－－－－－－－－－－－－－－－－－－－－－－－― 2–10
2.2.2 工件坐标系统－－－－－－－－－－－－－－－－－－－－－－－－－－－－－― 2– 11
2.2.3 局部坐标系统－－－－－－－－－－－－－－－－－－－－－－－－－－－－－― 2– 12
2.2.4 绝对值和增量值命令－－－－－－－－－－－－－－－－－－－－－－－－－－― 2– 12
3. 功能字－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－―― 3– 1
3.1 G/M 代码表－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－― 3– 1
3.1.1 G 代码表－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－ 3– 1
3.1.2 M 代码表－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－― 3–4
3.2 坐标系统命令－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－― 3–6
3.2.1 平面指定(G17/18/19)―――――――――――－－－－－－－－－－－－－－―― 3–7
3.2.2 限制区域指定(G22/23)―――――――――――――――－－－－－－－－－――― 3– 9
3.2.3 局部坐标系统设置(G52)－－－－―――――――――――――――――――――― 3–11
3.2.4 机器坐标系统命令(G53)－－―――――――――――――――――――――――― 3–13

i
3.2.5 工件坐标系统选择(G54–61/G500–509)－－－－－－－－－－－－－－－－――― 3– 15
3.2.6 工件坐标系统设置(G92)――――――――――――――――――――――－－―― 3– 18
3.3 命令值输入单位系统的选择――－－－－－－－－－－－－－－－－－－－－－－－ 3– 21
3.3.1 绝对坐标系统/增量坐标系统 (G90/91)－－－－－－－－－－－－－――――――― 3– 22
3.4 进给命令－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－ 3– 24
3.4.1 直线插补(G00/01)－－－－－－－－－－－－－－－－－－－－－－－－－－－―― 3– 25
3.4.2 圆弧插补(G02/03) －－－－－－－－－－－－－－－－－－－－－－－－－－―― 3– 28
3.4.3 暂停(G04)－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－―― 3– 33
3.4.4 单向定位(G14)－－－－－－－－－－－－－－－－－－－－－－－－－－－－―― 3– 34
3.4.5 基准点返回(G28/29)－－－－－－－－－－－－－－－－－－－－－－－－－－―― 3– 36
3.4.6 第2～4基准点返回(G30)－－－－－－－－－－－－－－－－－－－－－－－－―― 3– 40
3.4.7 外部跳过功能 (G31)－－－－－－－－－－－－－－－－－－－－－－－－－－――3– 42
3.4.8 直接进给速度输入(F)－－－－－－－－－－－－－－－－－－－－－－－－－－― 3– 44
3.5 数据设置－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－― 3– 45
3.5.1 直接数据写入(G10)－－－－－－－－－－－－－－－－－－－－－－－－－－―― 3– 46
3.6 电极补偿－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－― 3– 55
3.6.1 电极补偿值的选择(D/H)－－－－－－－－－－―――――――――――――――― 3– 56
3.6.2 电极补偿值的改变(G10)－－－－－－－－－－－－－－―――――――――――― 3–58
3.6.3 电极直径补偿(G40/41/42)－－－－－－－－－－－－－－－－－－－－――――― 3–59
3.6.4 电极长度补偿(G43/44/49)－－－－－－－－－－－－－－－－－－－－－－－―― 3– 71
3.7 缩放(G47/48)－－－－－－－－－－－－－－－－－－－－－－－－－－－－－――― 3– 73
3.8 旋转(G68/69)－－－－－－－－－－－－－－－－－－－－－－－－－－－－－――― 3– 77
3.9 镜像(G70/71)－－－－－－－－－－－－－－－－－－－－－－－－－－－－－――― 3– 79
3.10 封闭循环－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－―― 3– 81
3.10.1 模式化加工(G74/75)－－－－－－－－－－－－－－－－－－－－－－－－－―― 3– 82
3.10.2 跳转(G76/77)－－－－－－－－－－－－－－－－－－－－－－――――－－―― 3– 86
3.10.3 加工(G80/81/82/83)－－－－－－－－－－－－－－－－－－－－－－－－－－― 3–96
3.10.4 定位(G84/85/86)－－－－－－－－－－－－－－－－－－－－－－－－－－－―― 3–103
3.10.5 加工起始点/中断点返回功能(G98/99)
连续程序块（外形）加工关闭/开启(G958/959)－－－－－－－－－－－－－－―― 3–107
3.10.6 旋转拷贝 (G26)－－－－－－－－－－－－－－－－－－－－－－－－－－－―― 3–108
3.11 辅助功能(M)/主轴速度(S)/电极编号(T) 功能－－－－－－－－－－－－－－－－―― 3–114

ii
3.11.1 自动运行停止/终止(M00/01/02/03)－－－－－－―――――――――――――― 3–116
3.11.2 接触停止忽略功能(M19)－－－－－－－－－－－－－－－－－－－－－－－－ 3–117
3.11.3 主轴极性反转功能(M24/25)－－－－－－－－－－－－－－－－－－－－－―― 3–118
3.11.4 绝缘工作液体供应功能(M28/29)－－－－－－－－－－－－－－－－－－－－－ 3–118
3.11.5 加工功能(M26/27)－－－－－－－－－－－－－－－－－－－－－－－－－―― 3–119
3.11.6 子程序功能(M98/99)－－－－－－－－－－－－－－－－－－－－－－－－－－ 3–120
3.11.7 电极变换功能(M06/07/08/T)－－－－－－－－－－－－－－－－－－－－－－－ 3–121
3.11.8 MA/MR设备(MA/MR HEAD) (M57/56/03/05)－－－－－－－－－－－――――― 3–127
3.11.9 DH设备(DH HEAD)功能(M18)――－－－－－－－－－－－－－－－－―――― 3–132
3.11.10 吹送功能(M09/40–49/50/72/73) －－－－－－－－－－－－－－－－－－－－ 3–133
3.11.11（绝缘工作液）槽升降功能(M58/59)－－－－－－－－－－－－－－－－－－－ 3–136
3.11.12 托盘交换功能(M60)－－－－－－－－－－－－－－－－－－－－－－－－ －－ 3–136
3.11.13 SL功能 (M70/71)－－－－－－－－－－－－－－－－－－－－－－－－－－－ 3–138
3.11.14 转轴制动功能(M78/79)－－－－－－－－－－－－－－－－－－－－－－－―― 3–139
3.12 加工条件(E/G10)－－－－－－－－－－－－－－－－－－－－－－－－－－－―― 3–140
4. 用户宏程序――――――――－－－－－－－－－－－－－－－－－－－－－－－―― 4–1
4.1 一般说明－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－ 4–1
4.1.1 用户宏程序的特点－－－－－－－－－－－－－－－－－－－－－－－－－－－―― 4–1
4.1.2 用户宏程序及其运行模式－－－－－－－－－－－－－－－－－－－－－－－－―― 4–2
4.2 子程序――――――－－－－－－－－－－－－－－－－－－－－－－－－－－－－ 4–3
4.2.1 子程序访问类型－－－－－－－－－－－－－－－－－－－－－－－－－－－－―― 4–3
4.2.2 简单访问(M98/G27)－－－－－－－－－－－－－－－－－－－－－－－－－－－－ 4–3
4.2.3 参数访问(G65)－－－－－－－－－－－－－－－－－－－－－－－－－－－－－― 4–5
4.2.4 虚拟命令代码访问(参数编号140-171)－－－－－－－－－－－－－－－－－－－― 4–6
4.2.5 子程序的嵌套－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－― 4–9
4.3 参数和变量功能－－－－－－－－－－－－－－－－－－－－－－－－－－－－－― 4–10
4.3.1 变量的用途－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－―― 4–10
4.3.2 变量精确度和常量(VARMAP)－－－－－－－－－－－－－－－－－－－－－－―― 4–14
4.3.3 空变量特性(#0)－－－－－－－－－－－－－－－－－－－－－－－－－－－－―― 4–15
4.3.4 参数和局部变量(#1 - #33)－－－－－－－－－－－－－－－－－－－－－－－－― 4–16
4.3.5 数控命令代码替换－－－－－－－－－－－－－－－－－－－－－－－－－－－―― 4–18
4.4 运算功能－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－― 4–19
4.5 判断和转移至程序分支功能(如果、否则、转至)－－－－－－－－－－－－－－－－－ 4–22
4.6 循环功能(循环条件语句)－－－－－－－－－－－－－－－－－－－－－－－－－―― 4–25
4.7 外部控制功能的抑制命令－－－－－－－－－－－－－－－－－－－－－－－－－― 4–25
4.8 用户宏程序的注册－－－－－－－－－－－－－－－－－－－－－－－－－－－－― 4–26
4.8.1 程序带的准备－－－－－－－－－－－－－－－－－－－－－－－－－－－－－―― 4–26

iii
4.8.2 程序的注册－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－ 4– 26
4.8.3 程序的编辑－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－ 4– 26
4.8.4 用户宏程序的运行－－－－－－－－－－－－－－－－－－－－－－－－－－－－－ 4– 27
4.9 系统变量－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－ 4– 28
4.9.1 偏置变量(#2000-)－－－－－－－－－－－－－－－－－－－－－－－－－－－－ 4– 28
4.9.2 加工件偏置(#2501-) －－－－－－－－－－－－－－－－－－－－－－－－－－－ 4– 29
4.9.3 电极偏置(#5501-) －－－－－－－－－－－－－－－－－－－－－－－－－－－－ 4– 30
4.9.4 电极基座偏置(#5891-) －－－－－－－－－－－－－－－－－－－－－－－－－－ 4– 31

iv
第一章

1. 绪言
本程序设计手册说明了如何将数控程序应用于放电加工。
本手册不仅可供第一次开始编制数控程序的初学者使用，也适用于那些想更好地运用数控功能的人。

1 – 1

第二章

程序设计基本原理

２. 程序设计基本原理
２.１程序结构
放电加工要求的一系列操作指令的总和称为“程序”。程序由放电加工的指令单元的程序块构成。
一个程序块由一些字组成，每一个操作由一个字母符号的地址以及该地址之后的数值组成。每一个数字符号、字母符号或者代码称为“字符”。
图２.１说明了程序结构。
图２.１ 程序结构

程序块结束

下面的图２.２说明了程序的组成部分。
序列号
辅助功能
预备功能
电极功能
坐标量
旋转功能

图２.２ 程序的组成部分

２ – １
程序分成“主程序”和“子程序”。
可以将可重复的模式和通用的序列存入存储器作为子程序，并可通过主程序访问它们。这样很大程度上简化了程序。
程序间的结构没有区别。
图２.３说明了使用子程序的程序结构。
子程序
子程序访问
程序块n

图２.３ 使用子程序的程序结构

２ – ２
２.１.１ 地址符
当数值和地址构成字时，地址是指示每一个数值的内涵的字符。字也是对数控装置发出命令的最小的有意义的单元。
表２.１ 说明了基本的地址符。
表２.１ 地址符表
字
地址符符
数值
毫米输入
英寸输入
程序号
Ｏ
１-９９９９
１-９９９９
序列号
Ｎ
１-９９９９
１-９９９９
准备功能
Ｇ
０-９９９
０-９９９
坐标
Ｘ，Ｙ，Ｚ，Ｂ，Ｃ，Ｗ，Ｉ，Ｊ，Ｋ，Ｑ，Ｒ
±９９９９９.９９９毫米
±９９９９９.９９９度
±９９９９９.９９９转/分钟
±９９９９９.９９９毫米
±９９９９９.９９９度
±９９９９９.９９９转/分钟
进给功能
Ｆ
１-２０００毫米/分钟
０.１-１２０英寸/分钟
主轴功能
Ｓ
０-１５
０-１５
电极功能
Ｔ
０-９９９９
０-９９９９
辅助功能
Ｍ
０-９９９
０-９９９
访问程序号
Ｐ
１-９９９９
１-９９９９
重复计数
Ｌ
０-９９９９
０-９９９９
偏移量号
Ｄ，Ｈ
０-９９
０-９９
加工条件
Ｅ
１-９９９９
１-９９９９

其次，给出了每一个字的说明。

２.１.１.１ 程序号字
数控装置可以将一些程序存入存储器。为了区分这些存储的程序，规定了程序号。
程序号用于程序的顶部（头部）。它由地址“Ｏ”以及紧接着地址的四位数字（１-９９９９）组成。

Orrr r…………… Oêêêê……………

号码rrrr程序块 号码êêêê程序块

图２.４ 程序号

２ – ３

２.１.１.２ 序列号字
序列号用作搜索程序中的指定位置的指示器。序列号在程序块的头部规定，是由地址“Ｎ”及紧接着地址的四位数（１-９９９９）组成。序列号的顺序是自由的，并允许跳读。序列号可以在所有程序块或者部分程序块中规定。

Nrrr r…………… √êêêê……………

号码rrr r程序块 号码êêêê程序块

图２.５ 序列号

注１： 在程序块的头部指定序列号。

２.１.１.３ 坐标字
坐标字给出了机器或者电极位置的每个轴的移动量，也叫“尺寸数字”。一般而言，坐标字由一个指示轴的地址和一个指示电极位置或者移动方向/量的数值构成。
由于坐标字在程序设计中经常使用，这里将给出详细的说明。
(Ａ) 坐标字地址
坐标字地址可根据表２.２所示进行分类。
表２.２坐标字的地址
坐标字地址
数字含义
行进轴
Ｘ，Ｙ，Ｚ，Ｗ，
Ｂ，Ｃ，(注)
通过基轴和辅助轴的地址，指定了与轴有关的位置/距离或者旋转轴的角度。
圆弧插补参数
Ｒ
指定圆弧半径
Ｉ，Ｊ，Ｋ
指定了从起始点到圆心（Ｘ-，Ｙ-和Ｚ-轴的坐标值）的距离

注： 一般而言， 标准轴的地址是 Ｘ， Ｙ， Ｚ， 其它附加轴的地址是 Ｂ， Ｃ， Ｗ，等。

２-４
(Ｂ) 数值设置单位
以下设置单位是可用的：
输入单位―――――――――――――输入程序、手动数据输入、电极补偿值等的最小单位
移动单位―――――――――――――机床每一个轴的最小移动单位
显示单位―――――――――――――显示器上的最小显示单位
单位分成公制和英制。根据初始工作状态的参数预先设置。
表２.３ 说明了每一个设置单位。
表２.３ 设置单位
设置单位
单位 　　单位系统
输入/移动/显示
公制
英制
位置/距离
０.００１毫米
０.０００１英寸
角度
０.００１度
０.００１度
旋转
０.０００１转/分钟
０.０００１转/分钟
时间
０.００１秒
０.００１秒

(Ｃ) 小数点输入
在设置位置、距离和时间的数值时，可以使用小数点。在不使用小数点的情况下，该数值表示的是最小设置单位的倍数。在使用小数点的情况下，小数点的位置表示１毫米或者１英寸。
可以使用小数点的地址如下：
Ｘ， Ｙ， Ｚ， Ｉ， Ｊ， Ｋ， Ｂ， Ｃ， Ｒ， Ｐ， Ｑ， Ｗ
示例： 对于位置/距离
Ｘ１５―――――――――――――――――０.０１５ 毫米或者０.００１５ 英寸
Ｘ１５. ――――――――――――――――１５ 毫米或者１５ 英寸
Ｘ１５.００――――――――――――――― １５ 毫米或者１５ 英寸
下面将简要说明每一个功能字和与其有关的字。

２ – ５
２.１.１.４ 准备功能字
本字是一个接着地址“Ｇ”后面的３位数值(０-９９９)，它指定了在那个程序块中的一种控制功能。
本功能为命令数控设备实施的功能做准备，所以称为“准备功能”或者“Ｇ功能”。

２.１.１.５ 进给功能字
进给功能字指定了工件和电极之间的相对速度，称为“Ｆ功能”。虽然有各种不同的进给功能字，采用Ｆ直接进给命令。
(a) Ｆ 直接进给命令
这用于在地址Ｆ之后指定直接进给速度。

２.１.１.６ 主轴功能字
本字用于指定转轴的旋转速度。主轴的旋转速度用在地址“Ｓ”后的数值（０-１５）间接说明。本功能称为“Ｓ功能”。

２.１.１.７ 电极功能字
本字用于带电极改变功能的机器，通过在地址“Ｔ”之后的４位数值指定电极数或者电极工作ＩＤ。

２.１.１.８ 辅助功能字
本字通过在地址“Ｍ”之后的２或者３位数值指定机器是各种不同的操作。本字也可用于子程序控制命令和程序结束命令。本功能称为“Ｍ功能”。

２.１.１.９ 访问程序号字/重复计数字
访问程序号字通过在地址“Ｐ”之后指定子程序号码。本字用于从主程序访问子程序。重复计数字通过在地址“Ｌ”之后０-９９９９的一个数值来命令一个重复计数。

２.１.１.１０ 偏移量数字
为了补偿程序设计中假定的电极和真实电极之间的电极直径或长度的差异，必须指定它的偏移量。

２ – ６
偏移量数字指定以地址“Ｄ”或者“Ｈ”为首的２位数值（０-９９）指示偏移量数。
地址“Ｄ”用于指定电极直径补偿，地址“Ｈ”用于指定电极长度补偿。

注：在各种功能字中，有些称为模态命令。模态命令是一组互相否定或者类似的命令。在成组的命令中，前面的命令一直有效直到同组的另一个命令被执行。开机或者复位选择的模态命令在数控装置中预设。

２.１.１.１１ 加工条件字
本字用于指定加工条件。它用在地址“Ｅ”之后的４位数值（１-９９９９）表示。

２.１.２ 程序块
一个程序块通过集合一些字产生，以便对数控装置给出运动命令。程序块是一个可被数控装置作为一个单元处理的可操作的连续字的集合。除了这些字，一些有功能的字符也可以被加入。数控装置自动执行逐个读取程序块的操作。一个程序块的最大的字符数限制为１９２个字符。
其次，要说明被加入程序块的字符。

２.１.２.１ 程序块的结束(ＥＯＢ)―――――――――――――――――"；" (分号)
程序块的结束是一个用来在程序中将一个程序块与其它程序块区分开来的字符。从一个程序块的结束到下一个程序块的结束中间的范围被数控装置读做一个程序块。
开始

图 ２.６ 程序块的结束

２-７
在数控装置的屏幕和本手册中，程序块的结束被表示为一个“；”（分号）字符。

２.１.２.２ 跳过任选程序块―――――――――――――――――――"/" (斜线)
在一些情况下，当程序编写完成后，在进行加工前要进行检查。在其它情况下，当程序使用一个子程序时并且该子程序已经被检查过，程序检查时间可以减少（除非访问程序块已经被执行）。在这些情况下，跳过任选程序块的功能可以选择要执行的程序块。对于要使用本功能的程序块，“/”（斜线）被置于被选择的块的头部，然后生成程序。当使用该程序的磁带或者存储器运转时，如果机床操作面板的跳过任选程序块功能被开启，则带有“/”（斜线）的程序块不被执行。当本功能关闭时，带有“/”（斜线）的程序块要执行。
注 １： 在将数控程序存入存储器时，不考虑“跳过任选程序块”。

注 ２： 操作中的“跳过任选程序块”在读入数控装置时被处理，被跳过的信息不进入数控装置。这时，
下一个程序块被立即读取。
如果跳过任选程序块功能在读取后打开，被储存的程序块被执行。

注 ３： 当搜索序列号时，本功能失效。也就是说，不管跳过任选程序块的状态是开启还是关闭的，即
使是带有“/”（斜线）的程序块的序列号也可以被搜索到。

２ – ８
２.１.２.３ 注释输入 (控制出/入) ―――――――――――――――――― "（"与"）"
如果一个程序名被附于程序号，或者一个注释被插入程序之中，程序将会变得非常容易理解。注释输入功能使之成为可能。
加入程序的注释，由夹于“（”和“）”之间的文字数字组成。
其字符数为１２８个字符，包括程序块。
示例：
ＯＸＸＸＸ (ＭＡＩＮ ＰＲＯＧＲＡＭ １) ；
·
·
·
·
·
ＮDDDD Ｇ００ Ｘ１００. Ｙ２００. (ＳＴＡＲＴ ＰＯＩＮＴ) ；
·
·
·
·
·
注 １： 在程序的“（”和“）”之间，请勿输入以下代码：
ＮＵＬ， ＢＳ， ＨＴ， ＬＦ， "%"， "；"―――― ＩＳＯ 代码
ＮＵＬ， ＢＳ， ＨＴ， ＣＲ， ＥＲ， "；"―――― ＥＩＡ 代码
注 ２： 一个程序块中可以使用多于一个的注释。同样，“（”和“）”在程序块的任何位置都有效。

２.２ 坐标系统
数控装置可以将电极移动到事先给它的位置。要准确地把这个位置给它，要使用坐标字，而坐标字之间的关系是通过坐标系统确定的。以下是三种可用的坐标。
(１) 机器坐标系统
(２) 工件坐标系统
(３) 局部坐标系统
电极目的地的位置通过这些坐标系统之一（根据要求）的坐标来指定。在任何坐标系统中，每个坐标都被设置成与机器的移动轴平行。坐标轴根据图２.７所示的标准坐标系统进行设置。

２-９

图 ２.７ 标准坐标系统

每一个坐标系统说明如下。

２.２.１ 机器坐标系统
机器工具上的参考点称为机器的“机器零点”。机器零点取决于型号。
以此机器零点为参考点的坐标系统称为“机器坐标系统”。
本坐标系统是用于设置其它坐标系统的参考坐标系统。
也就是说，设置其它坐标系统要指定本坐标系统内的一点作为零点。

２ – １０

图２.８ 机器坐标系统

２.２.２ 工件坐标系统
在一个程序根据固定于机器的机器坐标系统制成后，如果工件的安装位置发生改变，编制到程序中的位置可能随着工件位置转换，导致机器故障。为了避免这种情况，程序设计是在一个以工件上的一点为零点的坐标系统中进行。
在工件坐标系统中，它的零点可以用相对于机器原点的坐标来设置，或者在程序中使用局部坐标系统确定的任一点。
在这种情况下，有达８０种的工作坐标系统【８（Ｇ５４－Ｇ６１）Ｘ１０组（Ｇ５００－Ｇ５０９）】可以设置，这样程序设计可以根据工件位置使用在合适位置设立的坐标系统来进行。
X

图 ２.９ 工件坐标系统

２ – １１
２.２.３ 局部坐标系统
如果生成一个坐标系统是设置在工件坐标系统之内的，在工件坐标系统之内的程序设计可能会更容易。
零点设置在工件坐标系统之内的坐标系统称为“局部坐标系统”。
局部坐标系统可通过在工件坐标系统内指定局部坐标系统的零点来设置。在设置好坐标系统后，指定的坐标字表示的是局部坐标系统内的位置。
一旦局部坐标系统已经被设置好，根据局部偏移量来转换的局部坐标系统，被设置在所有的工作坐标系统（Ｇ５４－Ｇ６１，Ｇ５００－Ｇ５０９）。

X

X

图 ２.１０ 局部坐标系统

２.２.４ 绝对值和增量值命令
关于电极的位置，前一已执行的程序块的终点将成为下一个程序块的起点。坐标字用于向数控装置指定电极位置。以下两种方法可用于指定坐标字的数值。
（１） 绝对值命令
（２）增量值命令
这两种方法的主要差别如下：绝对值命令指定电极的目标位置（终点），而增量值命令指定电极的移动量。
接受绝对值命令的状态称为“绝对值模式”，接受增量值命令的状态称为“增量值模式”。

２ – １２
同时使用绝对值命令和增量值命令是可能的。然而，如果在一个程序块中一个模式被指定两次，或者另一种模式指定被省略，最后指定的模式生效。

从“●”到“○”被指定为绝对值模式。
Ｘ１２０. Ｙ１００. (位置指定标记“○”)

从“●”到“○”被指定为增量值模式。
Ｘ-１００. Ｙ-７０. (位置指定标记“○”)

图２.１１ 绝对值和增量值

２ – １３

第三章

功 能 字
３. 功能字
３.１ Ｇ/Ｍ 代码表
功能字根据操作进行分类，每一个功能都将详细说明。
要重点阅读下列关于每一个功能字的说明。
（1） 对每一节头部指示的功能字表给出了说明。
示例：
字
字首
组
功能
页码
Ｇ１７

ＸＹ平面指定

Ｇ１８

（Ａ）

指明一个模态命令。 否则，要给出记号。

指明一个模态命令组。

如上述示例所示，对每一节所提到的功能字，表中提及它们的功能和模态命令组。

３.１.１ Ｇ 代码表
Ｇ 代码

字
字首
组
功能
节号
Ｇ００
００
Ａ
定位
３.４.１
０１
线性插补
０２
圆弧插补（ＣＷ）
３.４.２
０３
圆弧插补（ＣＣＷ）
０４

*
暂停

０９

３.４.３
１０

*
预设数据改变
３.５.１
３.６.２
１４

*
单向定位
３.４.４
１５

１６

１７
１７
Ｂ
ＸＹ平面指定
３.２.１
１８
ＺＸ平面指定
１９
ＹＺ平面指定
２２
２２
Ｄ
限制区域指定
３.２.２
２３
限制区域指定取消
２６

*
旋转拷贝
３.１０.６
２７

＃
子程序简单访问

３－１

Ｇ 代码

字
字首
组
功能
节号
Ｇ２８

*
通过中间点返回参考点
３.４.５
２９

*
通过中间点返回起始点
３０

*
通过中间点返回第２到第４参考点
３.４.６
３１

*
外部跳过
３.４.７
４０
４０
Ｅ
电极直径补偿取消
３.６.３
４１
电极直径补偿（左）
４２
电极直径补偿（右）
４３
４９
Ｆ
电极长度补偿（＋方向）
３.６.４
４４
电极长度补偿（－方向）
４５

４６

４７
４７
Ｈ
缩放比例取消
３.７
４８
缩放比例开启
４９
４９
Ｆ
电极长度补偿取消
３.６.４
５２

局部坐标系统选择
３.２.３
５３

*
机器坐标系统选择
３.２.４
５４
５４
Ｊ
工件坐标系统１选择
３.２.５
５５
工件坐标系统２选择
５６
工件坐标系统３选择
５７
工件坐标系统４选择
５８
工件坐标系统５选择
５９
工件坐标系统６选择
６０
工件坐标系统７选择
６１
工件坐标系统８选择
６５

#
参数调用

６６
６７
#
模态调用

６７
模态调用取消
６８
６９
Ｌ
旋转开启
３.８
６９
旋转取消
７０
７０
Ｍ
静像取消
３.９
７１
静像设置/重置
７４
７５
Ｓ
模式加工开启
３.１０.１
７５
模式加工取消
７６
７７
Ｎ
跳转开启
３.１０.２
７７
跳转取消

３－２

Ｇ 代码

字
字首
组
功能
节号
Ｇ７８

７９

８０
８０
Ｏ
加工取消
３.１０.３
８１
自动深度设置加工
８２
预先确定深度设置加工
８３
普通加工
８４

*
边缘定位
３.１０.４
８５

*
内部定位
８６

*
外部定位
９０
９０
Ｐ
绝对值命令
３.３.１
９１
增加值命令
９２

*
工件坐标系统设置
３.２.６
９３

#
虚拟命令代码调用

９８

*
加工起始点返回
３.１０.５
９９

*
加工中断点返回
５００
５００
Ｑ
工作坐标系统 ０组
３.２.５
５０１
工作坐标系统 １组
５０２
工作坐标系统 ２组
５０３
工作坐标系统 ３组
５０４
工作坐标系统 ４组
５０５
工作坐标系统 ５组
５０６
工作坐标系统 ６组
５０７
工作坐标系统 ７组
５０８
工作坐标系统 ８组
５０９
工作坐标系统 ９组
９５８
９５９
Ｒ
连续程序块（外形）Ｍ/Ｃ关闭
３.１０.５
９５９
连续程序块（外形）Ｍ/Ｃ开启

注 １： 组内标记有Ａ， Ｂ， Ｃ ... Ｓ的Ｇ命令一直有效直到同组内另一个Ｇ命令被指定，一旦它们被指定。（象这样的Ｇ命令称为“模态Ｇ命令”）

注 ２： 模态Ｇ 命令可以在同一个程序块中双重指定。
如果属于同一组的Ｇ命令被双重指定，最后指定的Ｇ命令有效。

注 ３： 如果一个Ｇ 代码在Ｇ代码表没有提到，或者没有相应选择的Ｇ代码被指定，会产生一个警报。

３－３
注 ４： 关于组内标记有“*”的Ｇ命令，只有被指定的程序块有效。
注 ５： 在"#"组内的命令，本手册没有说明。
Ｇ２７ (子程序简单访问)
Ｇ６５ (参数调用)
Ｇ６６ (模态调用)
Ｇ６７ (模态调用取消)
Ｇ９３ (虚拟命令代码调用)
注 ６： 本手册没有说明命令Ｇ１００ - Ｇ１３７， Ｇ１４０， Ｇ１４１。
注 ７： “字首”指出了开机模态组代码。
(Ｇ００/Ｇ０１ 可以通过参数选择。)
(Ｇ９０/Ｇ９１ 可以通过参数选择。)

３.１.２ Ｍ 代码表
M 代码

字
字首
组
功能
节号
Ｍ００

*
程序停止
３.１１.１
０１

*
任选结束
０２

*
程序结束
０３
５７
Ａ
电极旋转开始（ＣＷ）
３.１１.８
０５
电
