空心砖护坡施工技术交底.doc

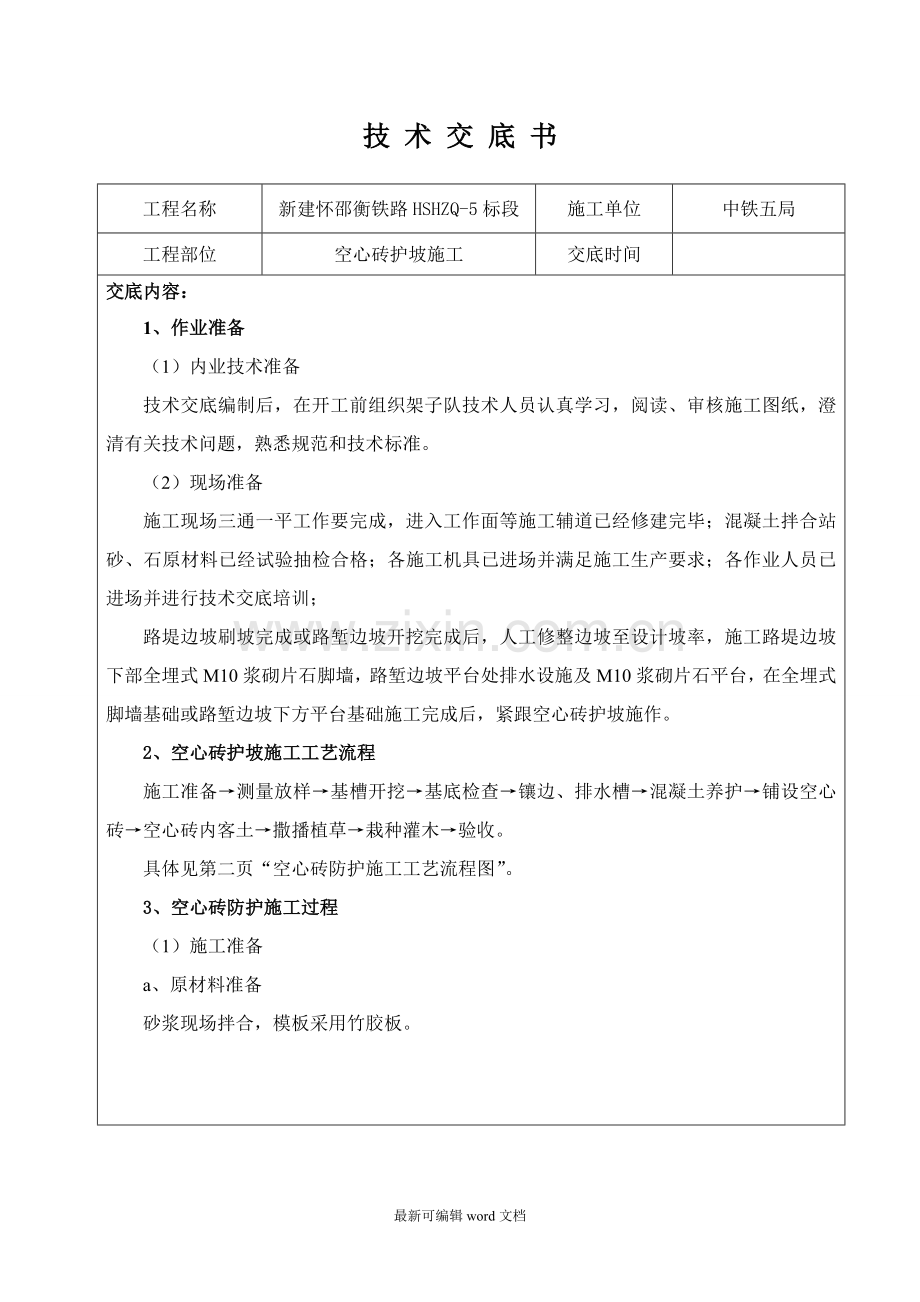

技 术 交 底 书

工程名称
新建怀邵衡铁路HSHZQ-5标段
施工单位
中铁五局
工程部位
空心砖护坡施工
交底时间

交底内容：
1、作业准备
（1）内业技术准备
技术交底编制后，在开工前组织架子队技术人员认真学习，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
（2）现场准备
施工现场三通一平工作要完成，进入工作面等施工辅道已经修建完毕；混凝土拌合站砂、石原材料已经试验抽检合格；各施工机具已进场并满足施工生产要求；各作业人员已进场并进行技术交底培训；
路堤边坡刷坡完成或路堑边坡开挖完成后，人工修整边坡至设计坡率，施工路堤边坡下部全埋式M10浆砌片石脚墙，路堑边坡平台处排水设施及M10浆砌片石平台，在全埋式脚墙基础或路堑边坡下方平台基础施工完成后，紧跟空心砖护坡施作。
2、空心砖护坡施工工艺流程
施工准备→测量放样→基槽开挖→基底检查→镶边、排水槽→混凝土养护→铺设空心砖→空心砖内客土→撒播植草→栽种灌木→验收。
具体见第二页“空心砖防护施工工艺流程图”。
3、空心砖防护施工过程
（1）施工准备
a、原材料准备
砂浆现场拌合，模板采用竹胶板。

技 术 交 底 书
编号：HSHZQ-5-
工程名称
新建怀邵衡铁路HSHZQ-5标段
施工单位
中铁五局
工程部位
空心砖护坡施工
交底时间

混凝土养护
镶边、排水槽施工
基础、平台施工
坡面修整
基底检查
基槽开挖
测量放样
施工准备
模板安装
验 收
撒播植草、栽种灌木
空心砖内客土
空心砖铺设

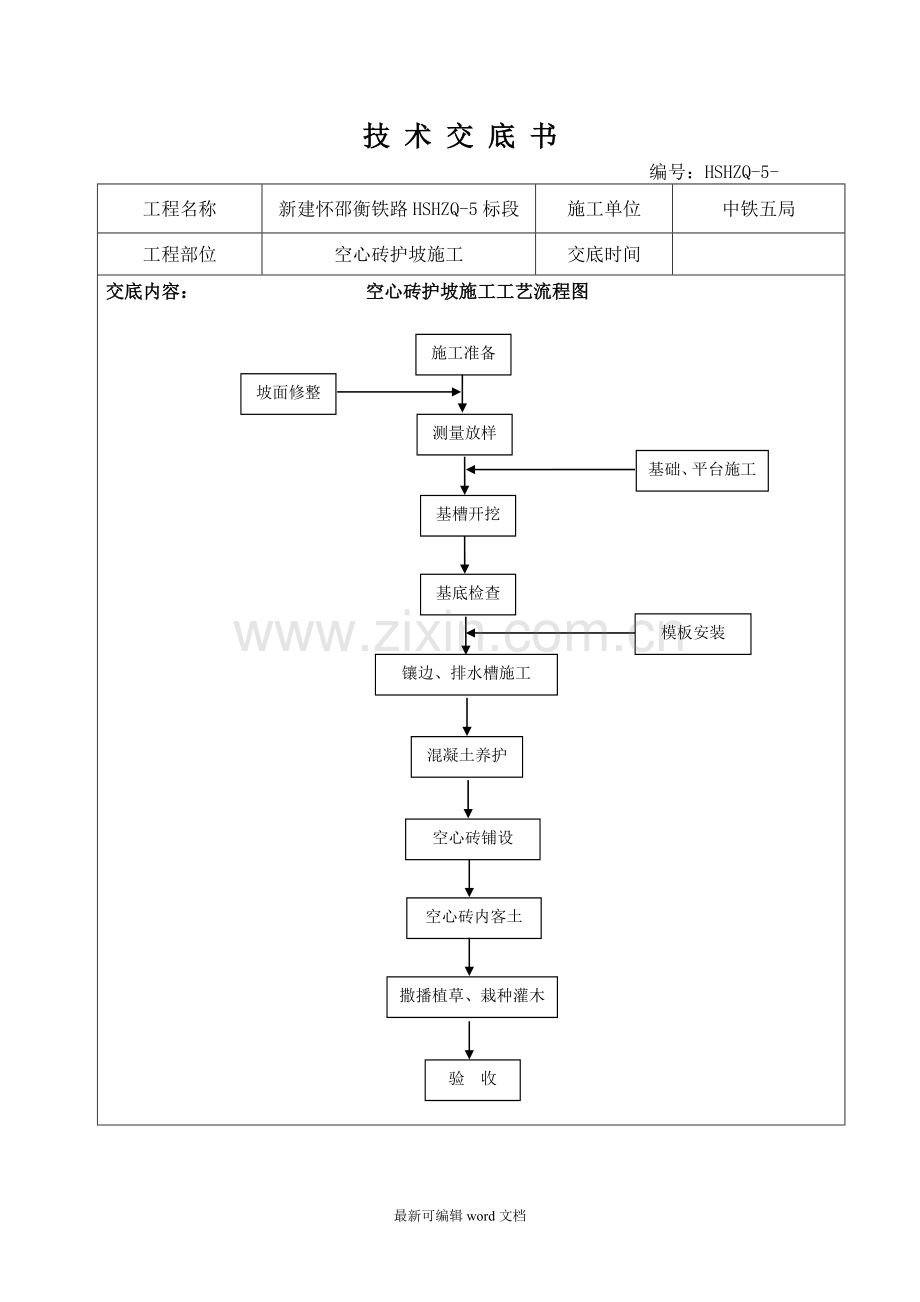

交底内容： 空心砖护坡施工工艺流程图
技 术 交 底 书
编号：HSHZQ-5-
工程名称
新建怀邵衡铁路HSHZQ-5标段
施工单位
中铁五局
工程部位
空心砖护坡施工
交底时间

交底内容：
b、施工现场准备
施工现场做好临时防排水系统、安排好临时用电、配备混凝土施工、养生设备。
（2）测量放样
根据设计边坡与线路中心线的相对位置，由测量人员用全站仪放出边坡坡顶、坡脚线，全埋式脚墙、边坡平台位置线，施工人员随后挂线进行边坡及平台的平整，清刷浮土、填补坑凹、并夯实坡面，坡面要平整、圆顺，然后根据设计形式、尺寸挂线放样（镶边宽0.5m，厚0.4m；U型排水槽间距10m，宽0.5m，厚0.3m，具体见下图“混凝土空心砖护坡正视图”）要求放出镶边、排水槽线，并洒白灰线标示。

交底人
/时间

审核人
/时间

接收人
/时间

技 术 交 底 书
编号：HSHZQ-5-
工程名称
新建怀邵衡铁路HSHZQ-5标段
施工单位
中铁五局
工程部位
空心砖护坡施工
交底时间

交底内容：

（3）基槽开挖
基槽采用人工开挖（镶边厚0.4m，沿线路方向每隔10m设置一处U型排水槽，槽宽0.5m，嵌入边坡0.3m），开挖时从上到下进行开挖，，并修筑方便施工人员上下的台阶。基槽开挖完后应立即进行模板支设、浆砌片石施工，以防止基槽暴露时间过长造成边坡坍塌，从而破坏路基实体质量。基槽挂线开挖，以确保基槽尺寸符合设计要求。
基槽在开挖时，严格按照挂线施工的作业要点进行施工过程控制。一次开挖后，预留人工二次修整余地，二次修整到位，避免超挖现象，减少超方量。
（4）基底检查
基槽开挖完成后及时通知架子队技术员进行验槽，自检合格报现场监理工程师验收签证，才能进行下道工序施工。基槽允许偏差详见质量标准要求中“护坡各部允许偏差表”。
（5）模板安装
模板采用竹胶板，截水缘处采用10cm×10cm的竹胶板钉制而成，模板安装时采用双面胶带纸塞缝，确保接缝良好不漏浆。模板支设完成后挂线对模板进行精调，确保模板支设尺寸符合要求。模板调整好后，对模板进行加固，顶面采用钢管加固，侧面采用砂袋封堵。
交底人
/时间

审核人
/时间

接收人
/时间

技 术 交 底 书
编号：HSHZQ-5-
工程名称
新建怀邵衡铁路HSHZQ-5标段
施工单位
中铁五局
工程部位
空心砖护坡施工
交底时间

交底内容：

模板支设好后要经技术员复核无误并报现场监理工程师确认后才能进行下道工序施工。进行混凝土浇筑前，人工清除基槽表面松散颗粒，洒水湿润。
（6） 排水槽浇筑
混凝土采用混凝土罐车运输，吊车吊送或泵车泵送入模。混凝土运至现场后先对混凝土的工作性能进行检查，满足要求后方可进行混凝土浇筑。排水槽混凝土施工过程中，施工人员应采用小型振捣设备对混凝土进行振捣，截水缘在坡面混凝土施工完成后再进行浇筑。当混凝土强度达到2.5 MPa后方可拆除侧模，侧模拆除后及时对侧面混凝土进行修整。
护坡圬工与坡面密贴，防护顶面与边坡间的缝隙必须封严。
（7）混凝土养生
混凝土浇筑完成终凝后及时对坡面混凝土进行土工布覆盖，洒水养护，养护期为7 d。
（8）空心砖铺设
在混凝土养护完成后，及时将拱圈内的多余填料清出，拱圈的清理深度为0.1 m，随后进行混凝土空心块的砌筑。空心块砌筑应按照从下到上进行砌筑，铺设时用橡皮锤击打使砖与坡面密贴，不得使用铁锤等硬物。
空心块与骨架相接处的空隙采用M10砂浆填塞。
（9）空心砖内客土撒播植草及栽种灌木
空心砖内回填土采用人工配合机械进行回填，客土厚0.2m，采用适宜植物生长的清表土、种植土、黏性土等；草籽选用根系发达茎矮叶茂且适于吉林地区成活的多年生草种，草籽埋入深度不小于5cm，为使草籽均匀分布，可将种子与砂、干土或锯末混合。草籽养生期内，需用透气农膜覆盖，避免雨水冲刷，及时进行洒水养生，对漏洒、草籽发芽成活
交底人
/时间

审核人
/时间

接收人
/时间

技 术 交 底 书
编号：HSHZQ-5-
工程名称
新建怀邵衡铁路HSHZQ-5标段
施工单位
中铁五局
工程部位
空心砖护坡施工
交底时间

交底内容：
过稀部位还应进行补撒。
按照设计要求栽植灌木，灌木采用适宜当地生长的、易于成活的树种。
4、质量标准
（1）现浇混凝土所用材料规格、品种、技术条件应符合设计要求，进场检验符合《铁路混凝土工程施工质量验收标准》的有个规定。
（2）现浇混凝土强度等级应符合设计要求。
（3）空心砖预制件的强度满足设计要求。
（4）植草防护种类、数量应符合设计要求。
（5）边坡客土填筑方法、客土厚度、边坡坡率应符合设计要求。
（6）混凝土预制件（空心砖）结构尺寸允许偏差、检验数量及检验方法见下表：
混凝土预制件结构尺寸允许偏差、检验数量及检验方法
序号
检验项目
允许偏差
检验数量
检验方法
1
边长
±5mm
抽样检验2%
尺量
2
对角线
±5mm
3
厚度
+4mm
-2mm
（7）护坡各部允许偏差、检验数量及检验方法见下表：
交底人
/时间

审核人
/时间

接收人
/时间

技 术 交 底 书
编号：HSHZQ-5-
工程名称
新建怀邵衡铁路HSHZQ-5标段
施工单位
中铁五局
工程部位
空心砖护坡施工
交底时间

交底内容：
空心砖护坡各部允许偏差、检验数量及检验方法
序号
检验项目
允许偏差
检验数量
检验方法
1
平面位置
±50mm
每段护坡抽检4点
采用符合精度要求的仪器量测
2
基底高程
±50mm
每段护坡抽检3点
3
坡顶高程
0
-20mm
每段护坡抽检3点
4
坡率
±0.5%
每段护坡抽检6处
（上、中、下部各2处）
尺量
5
护肩、镶边及
基础厚度、宽度
≥设计值
每段护坡抽检3组
尺量
6
坡面平整度
15mm
每段护坡抽检3点
3m长直尺量测

5、施工注意事项
（1）对干燥的挖方槽底要适当洒水润湿，以防混凝土水分过多流失，造成混凝土开裂。
（2）对坡面与全埋式脚墙或平台的接触面要做凿毛或拉毛处理，并用清水清洗干净，以便混凝土的良好结合。
（4）在混凝土振捣时，注意避免过振及漏振现象。
（5）待砼强度达到2.5MPa时，方可拆模。以防混凝土掉角、啃边等。
（6）保证护坡整体的圆顺性及窗口布置的美观性。
6、安全要求
施工设备摆放整齐，机械施工过程中，凡进入施工现场人员，必需佩戴安全帽。夜间施工要有足够的照明。施工时注意场内电缆线并安全用电，在圈定的危险范围以外进行施工。
交底人
/时间

审核人
/时间

接收人
/时间

技 术 交 底 书
编号：HSHZQ-5-
工程名称
新建怀邵衡铁路HSHZQ-5标段
施工单位
中铁五局
工程部位
空心砖护坡施工
交底时间

交底内容：
7、文明施工及环保要求
施工过程中要尽量减少噪音、废气、废水、尘埃、生活垃圾等污染,以保障当地居民和施工人员的健康。
8、其它要求
在施工过程中出现异常情况，请及时与工程部联系
交底人
/时间

审核人
/时间

接收人
/时间
