（完整版）物理初中人教版八年级下册期末重点初中真题(比较难)答案

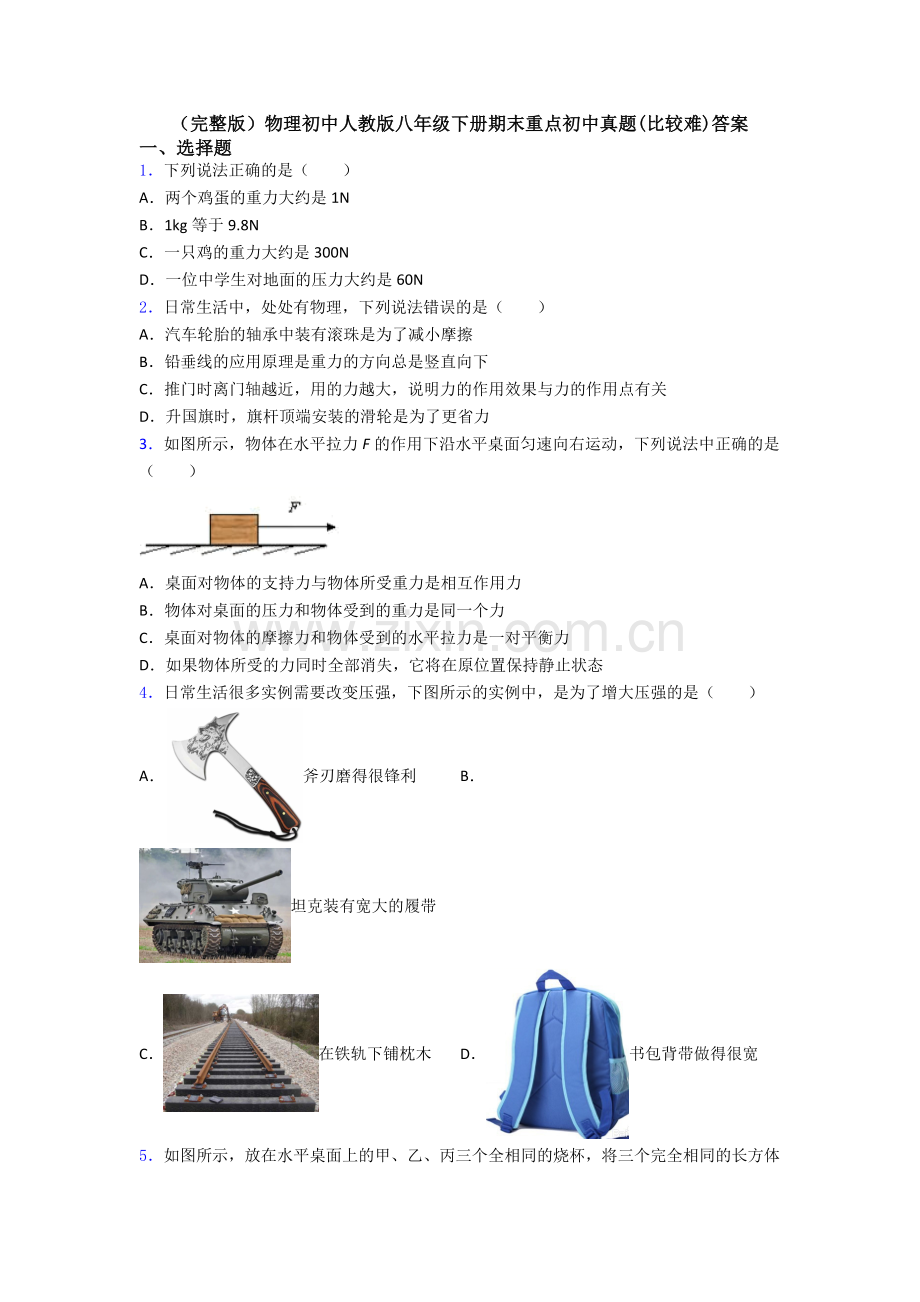

一、选择题
1．下列说法正确的是（　　）
A．两个鸡蛋的重力大约是1N
B．1kg等于9.8N
C．一只鸡的重力大约是300N
D．一位中学生对地面的压力大约是60N
2．日常生活中，处处有物理，下列说法错误的是（　　）
A．汽车轮胎的轴承中装有滚珠是为了减小摩擦
B．铅垂线的应用原理是重力的方向总是竖直向下
C．推门时离门轴越近，用的力越大，说明力的作用效果与力的作用点有关
D．升国旗时，旗杆顶端安装的滑轮是为了更省力
3．如图所示，物体在水平拉力F的作用下沿水平桌面匀速向右运动，下列说法中正确的是（　　）

A．桌面对物体的支持力与物体所受重力是相互作用力
B．物体对桌面的压力和物体受到的重力是同一个力
C．桌面对物体的摩擦力和物体受到的水平拉力是一对平衡力
D．如果物体所受的力同时全部消失，它将在原位置保持静止状态
4．日常生活很多实例需要改变压强，下图所示的实例中，是为了增大压强的是（　　）
A．斧刃磨得很锋利 B．
坦克装有宽大的履带
C．在铁轨下铺枕木 D．书包背带做得很宽

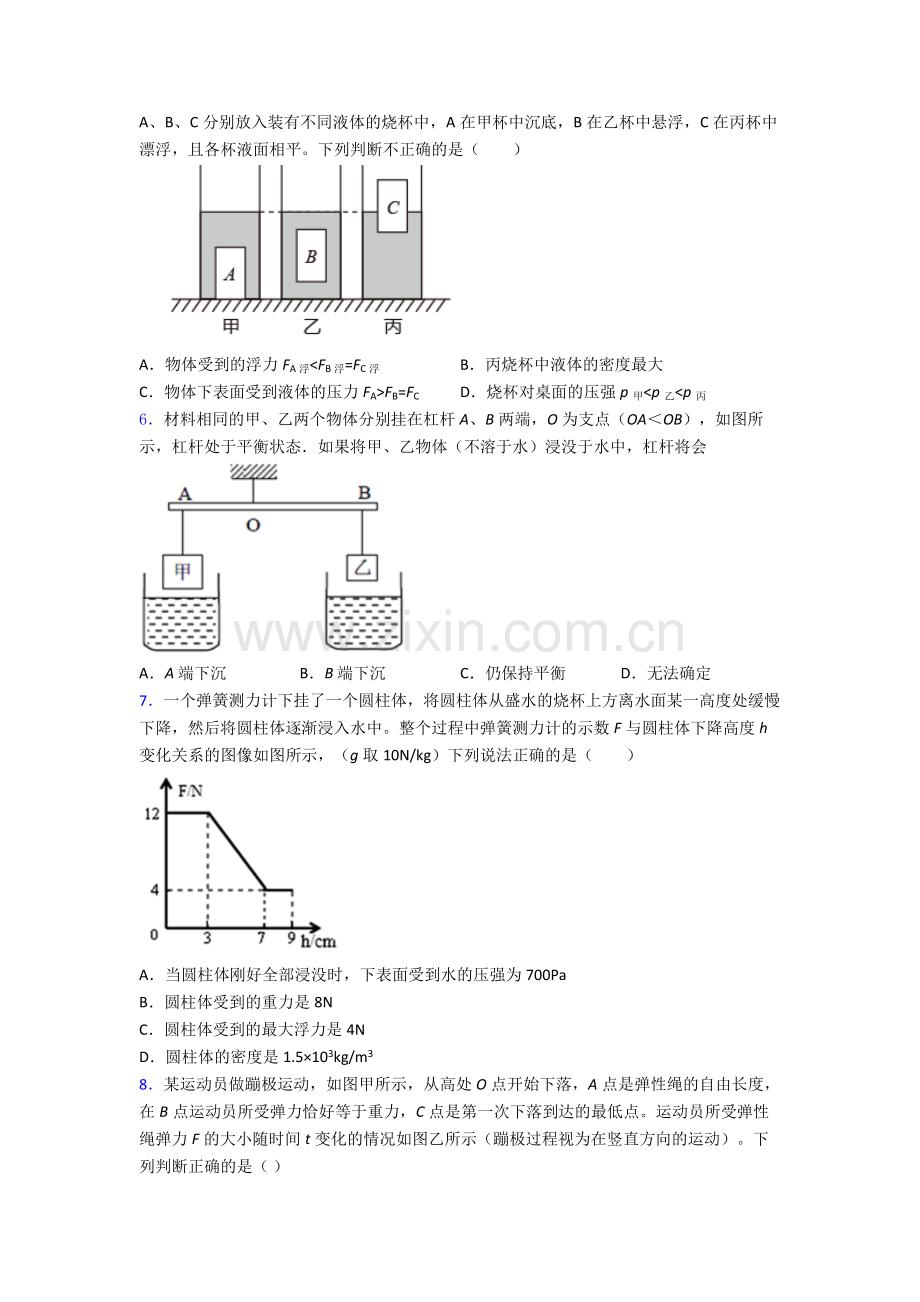

5．如图所示，放在水平桌面上的甲、乙、丙三个全相同的烧杯，将三个完全相同的长方体A、B、C分别放入装有不同液体的烧杯中，A在甲杯中沉底，B在乙杯中悬浮，C在丙杯中漂浮，且各杯液面相平。下列判断不正确的是（　　）

A．物体受到的浮力FA浮<FB浮=FC浮 B．丙烧杯中液体的密度最大
C．物体下表面受到液体的压力FA>FB=FC D．烧杯对桌面的压强p甲<p乙<p丙
6．材料相同的甲、乙两个物体分别挂在杠杆A、B两端，O为支点（OA＜OB），如图所示，杠杆处于平衡状态．如果将甲、乙物体（不溶于水）浸没于水中，杠杆将会

A．A 端下沉 B．B 端下沉 C．仍保持平衡 D．无法确定
7．一个弹簧测力计下挂了一个圆柱体，将圆柱体从盛水的烧杯上方离水面某一高度处缓慢下降，然后将圆柱体逐渐浸入水中。整个过程中弹簧测力计的示数F与圆柱体下降高度h变化关系的图像如图所示，（g取10N/kg）下列说法正确的是（　　）

A．当圆柱体刚好全部浸没时，下表面受到水的压强为700Pa
B．圆柱体受到的重力是8N
C．圆柱体受到的最大浮力是4N
D．圆柱体的密度是1.5×103kg/m3
8．某运动员做蹦极运动，如图甲所示，从高处O点开始下落，A点是弹性绳的自由长度，在B点运动员所受弹力恰好等于重力，C点是第一次下落到达的最低点。运动员所受弹性绳弹力F的大小随时间t变化的情况如图乙所示（蹦极过程视为在竖直方向的运动）。下列判断正确的是（ ）

A．A点弹性势能大于B点弹性势能
B．从B点到C点过程中运动员重力势能增大
C．t0时刻运动员动能最大
D．运动员重力小于F0
二、填空题
9．图甲中，游泳时，人向后拨水，水同时向前推人，这说明物体间力的作用是______的，图乙中，分别用大小等的力拉和压同一弹簧，该实验表明，弹簧受力产生的效果与力的______有关；图丙中，揉面时，力能使面团发生______。

10．如图所示，是一款新型跑车，当它在水平路面上疾驶时，跑车对地面的压力______（选填 “大于”、“等于”或“小于”）跑车自身受到的重力；“漂移” 是一种危险的汽车表演项目，即在汽车急驶过程中突然刹车，汽车由于______仍要向前运动， 同时转动方向盘，汽车急转弯，就会达到预期的表演效果。

11．小李同学做了如图所示的三个实验，用来研究压力产生的作用效果。甲：将一小桌平放在细沙上；乙：再在小桌上放一重物；丙：将小桌倒放在细沙上并放上同一重物。

（1）比较甲、乙两种情况，说明当受力面积一定时，压力越大，压力作用效果越______；
（2）比较乙、丙两种情况，说明当压力一定时，受力面积越大，压力作用效果越______。（选填“明显”或“不明显”）
12．在“探究影响滑动摩擦力大小因素”实验时，小明用弹簧测力计拉木块在水平桌面上做匀速直线运动，测力计示数如图所示，则木块所受摩擦力为 ___________N；当拉力增大到3N时，木块所受摩擦力为 ___________N；木块的动能 ___________（选填“增大”、“不变”或“减小”）。

13．重力为0.1牛的木球从高空竖直落下，若阻力f随下落速度的增大而增大，方向始终与运动方向相反，则木球在越来越快的下落过程中所受的合力_______（选填“减小”、“增大”或“不变”）。当木球下落的快慢不变时，所受的阻力f_______0.1牛（选填：“<”、“>”或“=”）。
14．如图所示，将甲，乙两个空易拉罐平行放置在水平桌面上，为了增大两个易拉罐间的距离，你会选择用吸管按图中箭头 ______（选填“A”成“B”）的方向用力吹气，这样做的理由是 ______。

15．如图所示，轻质杠杆OA可绕O点无摩擦转动，A点处所挂物体的重力为20N，杠杆在水平位置平衡，且OB：AB=2：1，则B点处施加一个竖直向上的力F=_______N，它是_______（选填“省力”或“费力”或“等臂”）杠杆。

16．甲、乙两台机器的功率之比为3∶2，则_____（填“甲”或“乙”）机器做功快；若它们做同样的功，则所需的时间之比为______；若做功时间相同，则甲、乙两机器所做的功之比为______。
三、解答题
17．用 20 牛的水平推力将重力为 18 牛的物体压在竖直墙壁上，物体保持静止，请用力的图示法在图中画出墙壁受到的压力 F。

18．如图所示，请你画出动力F1的力臂。

19．（1）如图所示，用滑轮组提升重50N的物体，绳子能够承受的最大拉力为20N，假设动滑轮重、绳重和摩擦均不计，在图中画出滑轮组绳子的正确绕法并标出拉力方向。

（2）如图所示，小车A与物体B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，请画出此时物体B的受力示意图（力均画在重心上，A表面粗糙）。

20．地球附近物体都要受到重力，某实验小组的同学们认为物体的重力大小与物体的质量有关，他们用天平、钩码、弹簧测力计进行了如下的探究：

（1）如图甲所示是同学们第4次测量中弹簧测力计的读数，该测力计的分度值是______N，此时测力计的示数是______N；
（2）同学们将实验数据记录在下表中，请你根据表格中的实验数据，在图乙中作出重力随质量变化的图像；______
质量m（kg）
0.05
0.1
0.15
0.2
0.25
0.3
重力G（N）
0.5
1
1.5
2
2.5
3
（3）根据图像可以得出的结论是______。
21．在“探究影响滑动摩擦力大小因素”的实验中，小英做了如图甲所示的三次实验，用到了一个弹簧测力计、一个木块、一个砝码、两个材料相同但表面粗糙程度不同的长木板。实验中第1次和第 2 次用相同的长木板，第3 次用表面更加粗糙的长木板。

（1）实验时用弹簧测力计沿水平方向拉动木块，使其在水平桌面上做________，根据二力平衡知识，可知滑动摩擦力的大小等于拉力的大小。
（2）比较 1、2 两次实验，是为了研究摩擦力大小与________关系。
（3）刚开始小英做第1次实验时控制不好力度，拉力随时间变化的图像如图乙所示，木块的速度随时间变化的图像如图 丙所示，则木块在第7s 时的摩擦力为________N。
（4）小芳同学将实验方法进行了改进，实验装置如图丁所示：将弹簧测力计一端固定，另一端钩住木块，木块下面是一长木板，实验时拉着长木板沿水平地面向右运动，此时木块受到的摩擦力大小为________N。这样改进的好处是________．（写出其中一点）。
（5）小芳在做如图丁实验时，拉动木板没有及时停下来，当木块有七分之一滑出木板表面的时候，摩擦力大小为_________N。
（6）在操作过程中小英还发现，弹簧测力计不沿水平方向拉动时，也可以使木块在木板上沿水平方向做匀速直线运动，如图戊所示。此过程中，木块处于_________（平衡/非平衡）状态；弹簧测力计对木块的拉力和木块受到的滑动摩擦力________（是/不是）一对平衡力；竖直方向上，木板受到的重力和木板对它的支持力________（是/不是）不一对平衡力。

二
22．以下是小俊同学做“测量大气压”的实验报告（摘要），请你将其报告中的问题补充完整；

（实验目的）测量大气压
（实验原理）______；
（实验器材）注射器、弹簧测力计、细绳、橡皮帽、水和 ______；
（实验装置）如图所示
（实验步骤）
A．把注射器的活塞推至注射器筒的底端，然后用橡皮帽封住注射器的小孔；
B．用细尼龙绳拴住注射器活塞的颈部，绳的另一端与弹簧测力计的挂钩相连，水平向右慢慢拉动注射器筒，当注射器的活塞 ______时，记下弹簧测力计的示数F（即大气对活塞的压力）；
C．读取注射器的容积V；
D．用刻度尺测出注射器的全部刻度的长度L；
（实验数据）如表所示
大气对活塞压力F/N
注射器的容积V/m3

活塞面积
S/cm2
大气压强p/Pa

（实验拓展）
（1）请根据实验步骤将记录表格的第一行栏目补充完整（不要求填入实验记录数据）______；
（2）大气压的表达式为p＝______；
（3）小俊同学发现，同学们在做此实验时测得的大气压值误差较大，对此小俊同学找出了下列可能的原因：
①橡皮帽封住的注射器小孔中有残余气体
②活塞与注射器筒壁间有摩擦
③弹簧测力计的示数没有读准
④活塞与注射器筒壁不完全密封
上述原因一定会使测量值大于真实值的是 ______；（选填序号）
（4）实验时，可先在活塞周围涂抹润滑油，然后将其插入针筒中，这样做有两个好处：一是减小活塞与筒壁间的 ______；二是防止漏气。
二
23．小明用弹簧测力计、正方体物块、分别装有一定量的水和盐水的相同烧杯，对浸在液体中的物体所受的浮力进行了探究，其装置和弹簧测力计示数如图所示。

（1）比较图A、B、C，说明浮力的大小与______有关，比较图A、______三个图可知，浮力的大小与液体的密度有关；
（2）为了探究浮力大小与物体浸没在液体中的深度有无关系，可选用图A、______三个图进行比较。根据实验现象可知，浮力大小与浸没在液体中的深度______（选填“有关”或“无关”）；
（3）正方体物块浸没在水中时受到的浮力是______N，正方体物块的体积是______m3；
（4）用图所示实验数据测出盐水的密度是______kg/m3。
24．研究汽车的安全行驶小雨和姐姐为了研究汽车超载和超速带来的安全隐患，他们模拟设计了如图甲、乙、丙所示的探究实验：将A、B、C三个小球（mA=mC＞mB）先后从同一斜面装置，高度分别为hA、hB、hC（hA=hB＞hC）的位置自由滚下，请你根据生活经验和所学的物理探究方法，回答下列问题：
（1）实验中，通过小木块被推动______来判定小球动能的大小；
（2）为研究超载安全隐患时，用甲、乙两次实验，发现小球的______越大，动能越大；
（3）为研究超速安全隐患时，需要控制______一定，实验时应选择如图______两次实验进行比较；

（4）已知物体在水平面上受到的滑动摩擦力的大小为f。为进一步研究动能与质量和速度的关系，他们查阅资料得知：物体克服摩擦力做功的最大值等于物体初动能，物体动能的计算公式是（m表示物体的质量，v表示物体的速度）。则：当质量为1kg的物块，其初速度为1m/s时，滑行的最大距离为0.1m；当物块的初速度为3m/s时，滑行的最大距离是______m。
25．（探究名称）探究杠杆的平衡条件
（猜想与假设）
猜想一：动力×动力臂=阻力×阻力臂；
猜想二：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离。
（设计实验与进行实验）

（1）如图甲所示，应将杠杆两端的螺母向______（选填“左”或“右”）调节，使杠杆在水平位置平衡；
（2）如图乙所示，小明同学挂上钩码并调节钩码的位置，使杠杆水平平衡，记录的数据如下表：
（3）改变钩码的______和钩码的位置，重复上述实验两次，记录的数据如下表：
实验次数
动力
间距离/
阻力
间距离/
小明
1
1.0
5
0.5
10
2
1.5
10
1.0
15
3
1.0
10
2.0
5
小红和小明
4
0.8
15
1.0
10
5
1.4
15
1.0
10
（分析与论证）
根据小明同学的数据可验证猜想______（选填“二”或“一和二”）是正确的。而小红同学则认为小明同学每组数据中的力臂恰好都等于支点到力的作用点的距离，具有一定的特殊性，还应改变动力或阻力的______进行实验；
于是，小红同学协助小明同学按图丙方式进行实验，获得表中后两组数据。综合分析表中数据可验证猜想______是错误的。若要验证另一种猜想是否正确，必须添加的测量工具是______。通过以上研究，小明同学真正理解了力臂是支点到______的距离。
26．一个质量为0.5kg的小球被竖直上抛，小球在空中运动过程中所受阻力的方向始终与运动方向相反，且阻力f大小始终为0.2N。求：被抛在空中的小球竖直下落过程中所受合力F合的大小和方向。
27．盛有水的圆柱型薄壁容器放在水平桌面上，容器和水总重为75N，容器底面积为200cm2，如图甲，先用一根轻质细线（绳的粗细和重力均不计）将一圆柱体物体M挂在弹簧测力计下，让M从水面上方沿竖直方向缓慢浸入水中（水始终未溢出，且M未接触容器底），弹簧测力计示数F的大小随M的下表面浸入水中深度h之间的关系如图乙所示（不考虑水的阻力）；求：
（1）物体M完全浸没在水中时所受浮力大小；
（2）物体的底面积；
（3）物体M完全浸没在水中时，容器对水平桌面的压强。

28．小明利用如图所示的滑轮组把重480N的物体提高5m，已知滑轮组的机械效率是80%（不计绳重和摩擦），求：
（1）小明做的有用功、总功；
（2）动滑轮的重力；
（3）用此滑轮组吊起600N的物体，滑轮组的机械效率。

【参考答案】
一、选择题
1．A
解析：A
【详解】
A．两个鸡蛋的质量约
100g=0.1kg
受到的重力为
G=mg=0.1kg×10N/kg=1N
故A正确；
B．质量是1kg的物体，受到的重力为9.8N，但
1kg≠9.8N
故B错误；
C．一只鸡的质量约2kg，受到的重力为
G=mg=2kg×10N/kg=20N
故C错误；
D．中学生的体重在500N左右，站立时对地面的压力在
F=G=500N
左右，故D错误。
故选A。
2．D
解析：D
【详解】
A．汽车轮胎的轴承中装有滚珠是用滚动代替滑动来减小摩擦，故A正确，不符合题意；
B．铅垂线的应用原理是利用了重力的方向，因为重力的方向始终是竖直向下的，所以保证了铅垂线方向也总是竖直向下，故B正确，不符合题意；
C．力的作用效果与力的作用点、方向、大小有关；推门时离门轴越近，用力越大，意思是手用力推门的位置越近，手需要的力就越大，即力的作用效果与力的作用点有关，故C正确，不符合题意；
D．升国旗时，旗杆上装有定滑轮，利用它来升国旗时，人可以在旗杆下面往下拉动，使国旗向上运动，达到改变施加力方向的目的，故D错误，符合题意。
故选D。
3．C
解析：C
【详解】
A．桌面对物体的支持力与物体所受重力是一对平衡力，故A错误；
B．物体对桌面的压力作用在桌面上，方向垂直桌面向下；物体受到的重力是因为受地球的吸引，作用在物体上，方向是竖直向下，故两个力不是同一个力，故B错误；
C．桌面对物体的摩擦力方向向左，作用在物体上；物体受到的水平拉力，方向向右，作用在物体上，且大小相等、同一直线，这两个力是一对平衡力，故C正确；
D．如果物体所受的力同时全部消失，因为物体具有惯性，保持原来的运动状态，会一直向右匀速直线运动，故D错误。
故选C。
4．A
解析：A
【详解】
A．斧刃磨得很锋利，在压力一定时，减小受力面积来增大压强，故A符合题意；
B．坦克装有宽大的履带，是在压力一定时，增大受力面积减小车对地面的压强，保护路面，故B不符合题意；
C．在铁轨下面铺枕木，在压力一定时，增大受力面积来减小压强，故C不符合题意；
D．书包背带做的较宽，在压力一定时，增大受力面积来减小压强，故D不符合题意。
故选A。
5．C
解析：C
【详解】
A．三个长方体A、B、C完全相同，其自身重力也相同。A在甲液体中沉底，A受到的浮力小于自身重力；B在乙液体中悬浮，所受浮力等于自身重力；C在丙液体中漂浮，所受浮力等于自身重力。故B、C受到的浮力相等且大于A受到的浮力，即FA浮<FB浮=FC浮，故A正确，不符合题意；
B．物体A在甲液体中沉底，甲液体密度小于物体A的密度；物体B在乙液体中悬浮，乙液体密度等于物体B的密度；物体C在丙液体中漂浮，丙液体密度大于物体C的密度；而三个物体完全相同，即三个物体密度也相同，所以三种液体的密度关系：ρ甲<ρ乙<ρ丙，所以丙烧杯中液体密度最大，故B正确，不符合题意；
C．物体上、下表面受到液体的压力差等于物体受到的浮力，B、C两物体所受浮力相等，B物体悬浮，下表面所受压力大于B受到的浮力；C物体上表面受到的压力为零，所以C物体下表面所受压力等于C受到的浮力；所以B物体下表面受到的液体压力大于C物体下表面受到的液体压力，即FB>FC，故C错误，符合题意；
D．烧杯对桌面的压强，烧杯底面积相同，烧杯对桌面的压力等于烧杯、物体和容器中液体的总重力。丙容器中液体最多，液体的密度最大，所以丙容器中液体重力最大；甲、乙两容器中液体体积相同，乙容器中液体密度较大，所以乙容器中液体重力大于甲容器中液体重力，所以丙容器对桌面的压力最大，乙次之，丙最小。所以烧杯对桌面的压强p甲<p乙<p丙，故D正确，不符合题意。
故选C。
6．C
解析：C
【详解】
由题知，甲．乙两物体的密度相同，OA＜OB，即甲的力臂要小于乙的力臂：
根据杠杆的平衡条件可知，
即：
所以：
如果将甲．乙物体（不溶于水）浸没于水中，此时甲乙都要受到浮力的作用，根据阿基米德原理可知，甲乙受到的浮力分别为：

此时左边拉力与力臂的乘积为：①
此时右边拉力与力臂的乘积为：②
由于
所以：
则由①②两式可知，此时左右两边拉力与力臂的乘积相同，则杠杆仍然会保持平衡，故C正确，ABD错误．
7．D
解析：D
【详解】
A．如图，当h=3cm时，下表面刚刚接触水面，当h=7cm时，物体刚好浸没，则物体的高度为

此时下表面所受水的压强为

故A选项错误；
B．在h在0~3cm时，物体悬挂在空中，其弹簧测力计的示数即为物重，故物体的重力为12N，故B选项错误；
C．当h=7cm时，此时物体刚好全部浸没，浮力最大，最大浮力为

故浮力为8N，C选项错误；
D．根据浮力公式可以求物体的体积：

物体的质量为

物体的密度为

故D选项正确。
故选D。
8．D
解析：D
【详解】
A．在弹性限度内，弹性形变越大，物体具有的弹性势能越大，弹簧在A点时的弹性形变小于在B点时的弹性形变，所以，A点弹性势能小于B点弹性势能。故A错误；
B．从B点到C点过程中，h变小，物体的重力势能变小。故B错误；
C．由图知，t0时刻，绳的弹性势能最大，应达到了最低点，此时动能为零。故C错误；
D．由图知，最后绳的弹性势能几乎不变，说明此时运动员已经静止下来，此时拉力与重力平衡，由图象知，重力小于F0。故D正确。
故选D。
二、填空题
9．相互 方向 形变
【详解】
[1]游泳时，人向后拨水，水同时向前推人，物体施力的同时也受力的作用，说明物体间力的作用是相互的。
[2]依题意得，作用在弹簧上的两个拉力的大小相等。从图乙中可以看出，作用在弹簧上的两个拉力的方向相反，拉力的作用点相同，弹簧一个被拉伸，一个被压缩，说明弹簧受力产生的效果与力的方向有关。
[3]图丙中，揉面时，面团受到力的作用，面团的形状发生改变，说明力能使面团发生形变。
10．小于 惯性
【详解】
[1]当汽车在水平地面上疾驶时，空气流过汽车上方的速度大于流过汽车下方的速度，根据流速越大压强越小，汽车受到空气向上的压强大于向下的压强，汽车受到空气向上的升力作用，所以汽车疾驰时，车对地面的压力小于汽车受到的重力。
[2]在某一瞬间突然刹车，同时转动方向盘，因汽车具有惯性要保持原来的运动状态，仍要向前运动，同时摩擦力改变了汽车的运动状态，形成漂移。
11．明显 不明显
【详解】
（1）[1]甲、乙实验都是桌腿与沙面相接触，受力面积相同，乙图的小桌上放了砝码，对沙面的压力更大，观察到桌腿陷入沙面更深，由此得出结论，当受力面积一定时，压力越大，压力的作用效果越明显。
（2）[2]乙实验过程中桌腿与沙面接触，丙实验过程中桌面与沙面接触，丙图中受力面积更大，两次实验压力都由小桌和砝码的重力产生，压力大小相同，观察到丙图中沙面凹陷不明显，由此得出结论，当压力一定时，受力面积越大，压力的作用效果越不明显。
12．6 2.6 增大
【详解】
[1]由图可知，该测力计的每一个大格是1N，每一个小格是0.2N，弹簧测力计的示数为2.6N。小明用弹簧测力计沿水平方向拉着木块做匀速直线运动，木块在水平方向上受到平衡力的作用，根据二力平衡的条件可知，拉力大小等于摩擦力的大小，故木块所受的滑动摩擦力大小为2.6N。
[2]当拉力增大到3N后，因为木块对桌面的压力大小仍等于重力，没有变化，而且接触面的粗糙程度也不变，所以摩擦力大小不变，仍为2.6N。
[3]拉力增大后，由于拉力大于摩擦力，木块将做加速运动，木块的速度增大，质量不变，木块的动能增大。
13．减小 =
【详解】
[1]木球从高空竖直落下，受到向上的阻力和向下的重力作用，重力不变，阻力f随下落速度的增大而增大，下落过程中速度越来越大，阻力变大，则木球在越来越快的下落过程中所受的合力减小。
[2]当木球下落的快慢不变时，做匀速直线运动，处于平衡状态，受到的阻力和重力是一对平衡力，即阻力大小等于重力为0.1N。
14．B
解析：B 见详解
【详解】
[1][2]流体流速大的地方压强小，流体流速小的地方压强大，所以让两易拉罐间距离增大，必须通过增大易拉罐外侧的空气流速来减小压强，易拉罐内侧的空气流速小，压强大，在内外压强差的作用下，两个易拉罐间的距离增大，故可用吸管按图中箭头B所示的方向用力吹气。
15．费力
【详解】
[1]根据杠杆平衡的条件可知，B点处施加一个竖直向上的力为
[2]因为拉力F大于物体的重力，即动力大于阻力，所以该杠杆是费力杠杆。
解析：费力
【详解】
[1]根据杠杆平衡的条件可知，B点处施加一个竖直向上的力为

[2]因为拉力F大于物体的重力，即动力大于阻力，所以该杠杆是费力杠杆。
16．甲 2∶3 3∶2
【详解】
[1]功率表示做功快慢，甲、乙两台机器的功率之比为3∶2，甲的功率较大，甲机器做功快。
[2]若它们做同样的功，则所需的时间之比为
[3]若做功时
解析：甲 2∶3 3∶2
【详解】
[1]功率表示做功快慢，甲、乙两台机器的功率之比为3∶2，甲的功率较大，甲机器做功快。
[2]若它们做同样的功，则所需的时间之比为

[3]若做功时间相同，则甲、乙两机器所做的功之比为

三、解答题
17．【详解】
物体受到20牛向左的水平压力静止不动，由于固体能够大小不变的传递力，所以物体对墙壁的压力也是20牛，此力的方向垂直于墙面向里，作用点在墙面上，设定标度为10牛，图示如下：
解析：
【详解】
物体受到20牛向左的水平压力静止不动，由于固体能够大小不变的传递力，所以物体对墙壁的压力也是20牛，此力的方向垂直于墙面向里，作用点在墙面上，设定标度为10牛，图示如下：

18．【详解】
支点为O，延长F1的作用线，从支点画出F1的作用线的垂线，支点到垂足的距离为F1的力臂l1，如下图所示：
解析：
【详解】
支点为O，延长F1的作用线，从支点画出F1的作用线的垂线，支点到垂足的距离为F1的力臂l1，如下图所示：

19．（1）绕线正确1分，标记拉力F方向1分。
（2）2个力正确1分，全部正确2分。
【详解】
（1）物体重50N，绳子能够承受的最大拉力为20N，则需要动滑轮上有3股绳，绳子的起点在动滑轮上，作图如下
解析：（1）绕线正确1分，标记拉力F方向1分。

（2）2个力正确1分，全部正确2分。
【详解】
（1）物体重50N，绳子能够承受的最大拉力为20N，则需要动滑轮上有3股绳，绳子的起点在动滑轮上，作图如下

（2）物体B竖直方向受到一个重力和一个支持力，属于一对平衡力；当小车A与正前方的墙碰撞时，物体B由于惯性继续向右运动，此时物体B相对于小车A向右运动，故受到一个向左的摩擦力，作图如下

20．2 2 物体所受重力与其质量成正比
【详解】
（1）[1]测力计一大格为1N，分成五小格，一格为0.2N，故测力计的分度值为0.2N。
[2]此时测力计指针正指在2N的刻
解析：2 2 物体所受重力与其质量成正比
【详解】
（1）[1]测力计一大格为1N，分成五小格，一格为0.2N，故测力计的分度值为0.2N。
[2]此时测力计指针正指在2N的刻度线上，所以读数为2N。
（2）[3]将重力与质量对应的点画在坐标上，再用直线或者平滑的曲线将它们连接起来，如下图所示

（3）[4]从重力与质量关系的图像上看，二者成正比，所以结论是：物体的重力与其质量成正比。
21．匀速直线运动 压力大小 3 2.8 测力计静止方便读数（或木板不用做匀速直线运动） 3 平衡 不是 不是
【详解】
（1）[1]只有用弹簧测力
解析：匀速直线运动 压力大小 3 2.8 测力计静止方便读数（或木板不用做匀速直线运动） 3 平衡 不是 不是
【详解】
（1）[1]只有用弹簧测力计沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，根据二力平衡知识，可知滑动摩擦力的大小才等于拉力的大小。
（2）[2]影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度，研究与其中一个因素的关系时，要控制另外一个因素不变，比较 1、2 两次实验，接触面粗糙程度相同，第2次实验中压力大，滑动摩擦力也大，故是为了研究摩擦力大小与压力的关系。
（3）[3]由图丙知，2～6秒物体做匀速直线运动，由图乙知此时测力计的示数为3N，故受到的摩擦力为3N。因压力大小的接触面的粗糙程度不变，故木块在第7s 时的摩擦力为3N。
（4）[4] [5]如图丁所示，测力计分度值为0.2N，示数为2.8N，因木块相对地面处于静止状态，受到的测力计的拉力与受到的摩擦力为一对平衡力，大小相等，则此时木块受到的摩擦力大小为2.8N，这样改进的好处是：测力计静止方便读数（或木板不用做匀速直线运动）。
（5）[6]小芳在做如图丁实验时，拉动木板没有及时停下来，当木块有七分之一滑出木板表面的时候，因木块的重力作用线过木板，而压力大小和接触面粗糙程度不变，故摩擦力大小不变，摩擦力大小为3N。
（6）[7]木块处于静止状态或匀速直线运动状态则物体处于平衡状态，在操作过程中小英还发现，弹簧测力计不沿水平方向拉动时，也可以使木块在木板上沿水平方向做匀速直线运动，此过程中，木块处于平衡状态。
[8][9]作用在一个物体上的两个力，如果大小相等、方向相反，且作用在同一直线上，这两个力为平衡力，弹簧测力计对木块的拉力和木块受到的滑动摩擦力没有作用在同一直线上，故不是一对平衡力。竖直方向上，因木块受到斜向上的拉力，故木板对它的支持力大于不等于物体的重力大小，故木板受到的重力和木板对它的支持力不是一对平衡力。
二
22．刻度尺 刚开始滑动 有刻度部分的长度L/m ② 摩擦
【详解】
[1]测量大气压的原理为。
[2]用弹簧测力计测量大气压力，实验中需要测量注射器的横截
解析： 刻度尺 刚开始滑动 有刻度部分的长度L/m ② 摩擦
【详解】
[1]测量大气压的原理为。
[2]用弹簧测力计测量大气压力，实验中需要测量注射器的横截面积S，根据知实验中需要用刻度尺测量注射器由刻度部分的长度L，所以还需要刻度尺。
[3]当注射器的活塞刚开始滑动时，根据二力平衡的条件可知，活塞受到的大气压力等于弹簧测力计的示数。
（1）[4] 根据实验器材知实验中需要用刻度尺测量出由刻度部分的长度为L，所以表格中应该是：有刻度部分的长度L/m。
（2）[5]大气压的表达式为

大气压的表达式为。
（3）[6] ①橡皮帽封住的注射器小孔中有残余气体，使得拉力F偏小，算出的大气压会偏小；②活塞与注射器筒壁间有摩擦，会使力的测量值偏大，算出的大气压会偏大；③弹簧测力计的示数没有读准，拉力可能大、可能小，算出的气压可能大也可能小；④活塞与注射器筒壁不完全密封，注射器筒内有空气会使拉力变小，算出的大气压会偏小；综合分析一定会使测量值大于真实值的②。
（4）[7]实验时，可先在活塞周围涂抹润滑油有两个好处：一是减小活塞与筒壁间的摩擦力，二是防止漏气。
二
23．排开液体的体积 D、E C、D 无关 4 4×10-4 1.1×103
【详解】
（1）[1]在图A、B、C中，物块排开水的体积不同，弹簧测力计的示数也不
解析：排开液体的体积 D、E C、D 无关 4 4×10-4 1.1×103
【详解】
（1）[1]在图A、B、C中，物块排开水的体积不同，弹簧测力计的示数也不同，即物体所受浮力也不同，所以浮力的大小与物体排开液体的体积有关。
[2]要探究浮力大小与液体密度的关系，应让物块浸没在不同液体的同一深度，所以应选用图A、D、E进行实验。
（2）[3]要探究浮力大小与物体浸没在液体中的深度的关系，应让物块浸没在同一液体不同深度，所以应选用图A、C、D进行实验。
[4]在图A、C、D中，物块浸没在水中的不同深度，弹簧测力计的示数相同，即所受的浮力相同，所以浮力大小与浸没的深度无关。
（3）[5]由图A、D知，物块浸没在水中时的浮力
F浮=G-F示=5N-1N=4N
[6]物块浸没在水中时，排开水的体积等于物块的体积，据阿基米德原理知

（4）[7]物块浸没在盐水中的浮力
F浮1=G-F示盐=5N-0.6N=4.4N
据阿基米德原理得，盐水的密度

24．距离大小（远近） 质量 质量 甲、丙 0.9
【详解】
（1）[1]小球具有动能，可以对外做功，所以可以根据木块移动的距离来判断动能的大小。
（2）[2]甲、乙两次实
解析：距离大小（远近） 质量 质量 甲、丙 0.9
【详解】
（1）[1]小球具有动能，可以对外做功，所以可以根据木块移动的距离来判断动能的大小。
（2）[2]甲、乙两次实验，高度相同，甲的质量大，甲的动能大，故结论是速度相同时，小球的=质量越大，动能越大。
（3）[3][4]超速安全隐患时，即速度是变量，需要控制质量相同；质量相同，速度不同，实验时应选择如图甲、丙两次实验。
（4）[5] 当质量为1kg的物块，其初速度为1m/s时，滑行的最大距离为0.lm，其到达水平面的动能为

物体克服摩擦力做功的最大值也为0.5J，那么摩擦力为

当物块的初速度为3m/s时，其到达水平面的初始动能为

那么物体克服摩擦力做的功为4.5J，滑行的最大距离是

那么滑行的最大距离是0.9m。
25．左 数量 一和二 方向 二 刻度尺 力的作用线
【详解】
（1）[1]如图甲所示，杠杆的右端下沉，说明杠杆的重心在支点的右端，故应将杠杆的重心向左调节，即
解析：左 数量 一和二 方向 二 刻度尺 力的作用线
【详解】
（1）[1]如图甲所示，杠杆的右端下沉，说明杠杆的重心在支点的右端，故应将杠杆的重心向左调节，即两端的螺母向左调节，使杠杆在水平位置平衡。
（3）[2]小明的实验中，动力和阻力均为钩码的重力，第3次实验数据和第1次数据相比，动力和阻力及OB、OA间的距离都发生了改变，即改变钩码的数量和钩码的位置，重复上述实验两次，记录的数据如下表。
[3]小明的实验中，因杠杆始终在水平位置平衡，由重力的方向竖直向下和力臂的定义，动力臂即间距离，阻力臂即间距离，在第 1次实验中

第2次和第3次实验中

故小明同学的数据可验证猜想一和二是正确的。
[4]而小红同学则认为小明同学每组数据中的力臂恰好都等于支点到力的作用点的距离，具有一定的特殊性，当动力或阻力的方向与杠杆不垂直时，力臂则不等于支点到力的作用点的距离，故还应改变动力或阻力的方向进行实验。
[5]小红同学协助小明同学按图丙方式进行实验，根据

故可验证猜想二是错误的。
[6]若要验证另一种猜想是否正确，即力的方向与杠杆不垂直的情况，因此时动力臂不等于支点到力的作用点的距离，为了测量动力臂的大小，故必须添加测量长度的工具是刻度尺。
[7]通过以上研究可知力臂不是支点到力的作用点的距离，小明同学真正理解了力臂是支点到力的作用线的距离。
26．7N，方向竖直向下
【详解】
解：小球的重力
被抛在空中的小球竖直下落过程中所受合力F合的大小
答：合力的大小为4.7N，方向竖直向下。
解析：7N，方向竖直向下
【详解】
解：小球的重力

被抛在空中的小球竖直下落过程中所受合力F合的大小

答：合力的大小为4.7N，方向竖直向下。
27．（1）9N；（2）90cm2；（3）4.2×103Pa
【详解】
解：（1）由图象可知，当h＝0时物体M处于空气中，弹簧测力计示数F1＝27N，则物体M重力为
G＝F1＝27N
当h＝10cm后，弹
解析：（1）9N；（2）90cm2；（3）4.2×103Pa
【详解】
解：（1）由图象可知，当h＝0时物体M处于空气中，弹簧测力计示数F1＝27N，则物体M重力为
G＝F1＝27N
当h＝10cm后，弹簧测力计的示数F2＝18N，且不变，说明此时物体M浸没在水中，
则物体M浸没后受到的浮力为
F浮＝G﹣F2＝27N﹣18N＝9N
（2）由可得物体M的体积为

因物体M刚刚浸没时，物体M的下表面浸入水中的深度为10cm，则物体M的高度为10cm，故物体M的底面积为

（3）由受力分析可知，物体M浸没后与入水前相比，水平桌面受到压力的增加量为

所以，物体M完全浸没在水中时，水平桌面受到压力为

故容器对水平桌面的压强为

答：（1）物体M完全浸没在水中时所受浮力大小为9N；
（2）物体的底面积为90cm2；
（3）容器对水平桌面的压强为4.2×1
