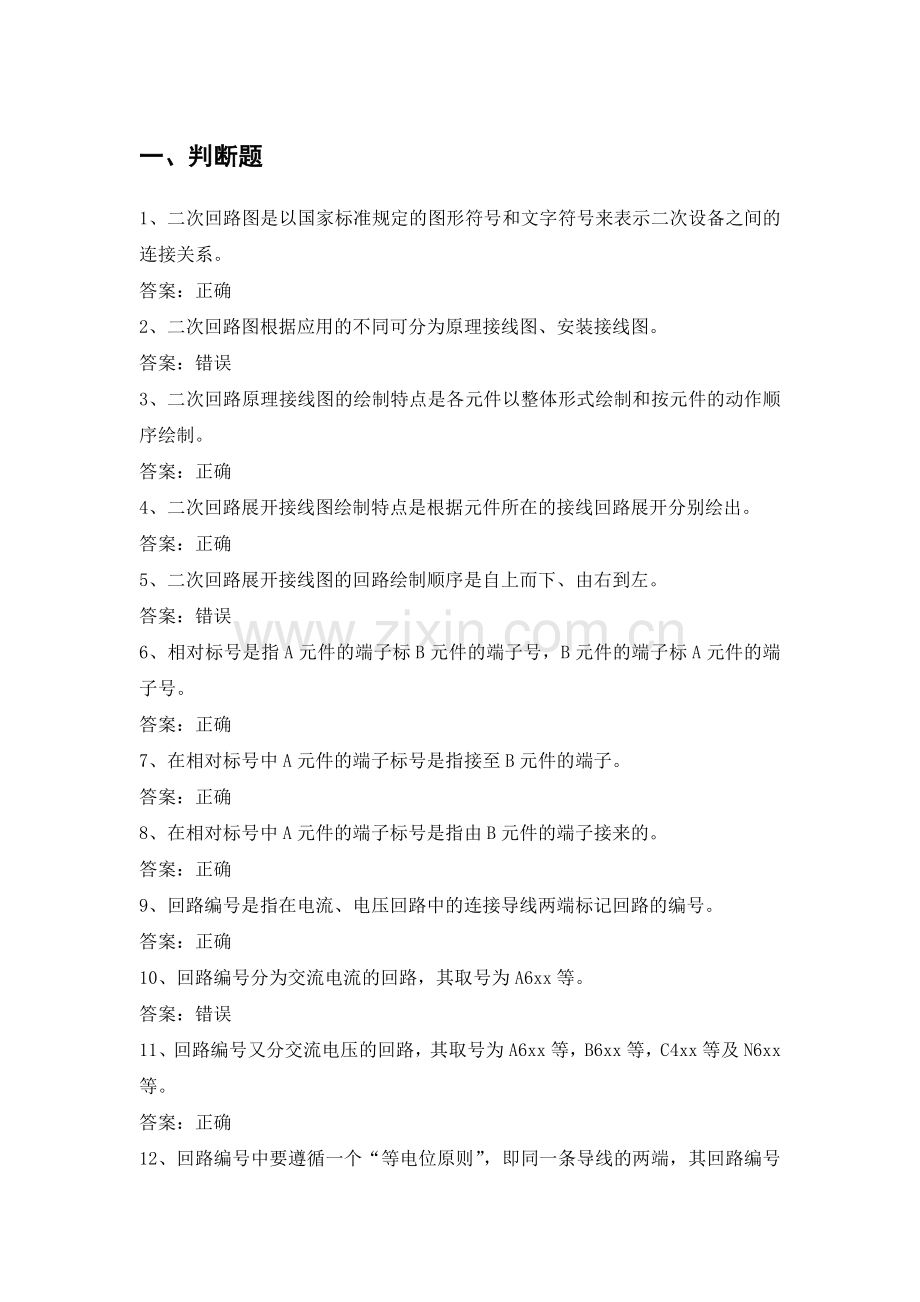

1、一、判断题1、二次回路图是以国家标准规定的图形符号和文字符号来表示二次设备之间的连接关系。答案:正确2、二次回路图根据应用的不同可分为原理接线图、安装接线图。答案:错误3、二次回路原理接线图的绘制特点是各元件以整体形式绘制和按元件的动作顺序绘制。答案:正确4、二次回路展开接线图绘制特点是根据元件所在的接线回路展开分别绘出。答案:正确5、二次回路展开接线图的回路绘制顺序是自上而下、由右到左。答案:错误6、相对标号是指A元件的端子标B元件的端子号,B元件的端子标A元件的端子号。答案:正确7、在相对标号中A元件的端子标号是指接至B元件的端子。答案:正确8、在相对标号中A元件的端子标号是指由B元件的端

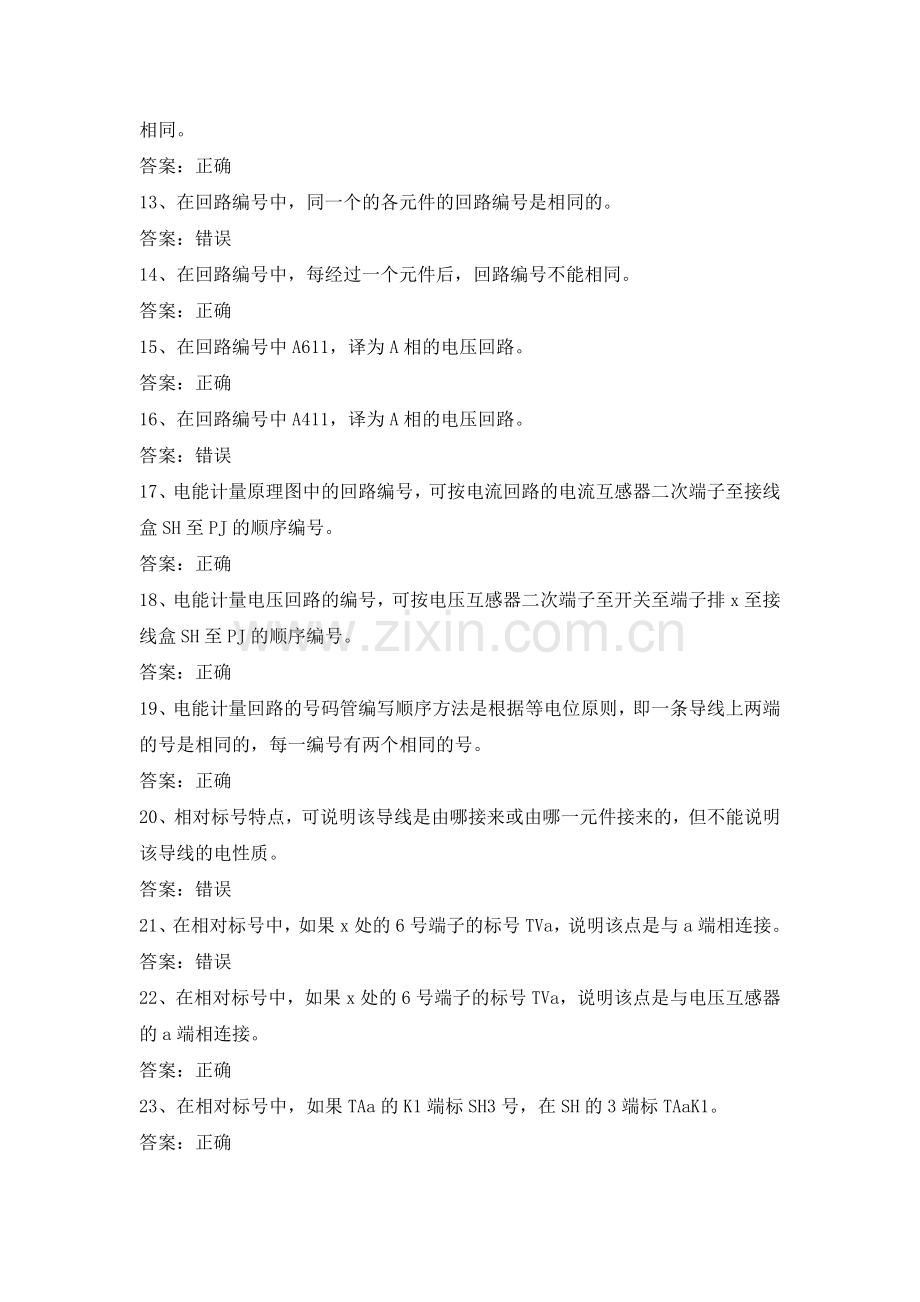

2、子接来的。答案:正确9、回路编号是指在电流、电压回路中的连接导线两端标记回路的编号。答案:正确10、回路编号分为交流电流的回路,其取号为A6xx等。答案:错误11、回路编号又分交流电压的回路,其取号为A6xx等,B6xx等,C4xx等及N6xx等。答案:正确12、回路编号中要遵循一个“等电位原则”,即同一条导线的两端,其回路编号相同。答案:正确13、在回路编号中,同一个的各元件的回路编号是相同的。答案:错误14、在回路编号中,每经过一个元件后,回路编号不能相同。答案:正确15、在回路编号中A611,译为A相的电压回路。答案:正确16、在回路编号中A411,译为A相的电压回路。答案:错误17、电
3、能计量原理图中的回路编号,可按电流回路的电流互感器二次端子至接线盒SH至PJ的顺序编号。答案:正确18、电能计量电压回路的编号,可按电压互感器二次端子至开关至端子排x至接线盒SH至PJ的顺序编号。答案:正确19、电能计量回路的号码管编写顺序方法是根据等电位原则,即一条导线上两端的号是相同的,每一编号有两个相同的号。答案:正确20、相对标号特点,可说明该导线是由哪接来或由哪一元件接来的,但不能说明该导线的电性质。答案:错误21、在相对标号中,如果x处的6号端子的标号TVa,说明该点是与a端相连接。答案:错误22、在相对标号中,如果x处的6号端子的标号TVa,说明该点是与电压互感器的a端相连接。答
4、案:正确23、在相对标号中,如果TAa的K1端标SH3号,在SH的3端标TAaK1。答案:正确24、在相对标号中,如果TAa的K1端标SH3号,说明SH3点是与K1端相连接。答案:正确25、在相对标号中,SH的2、3、4、6、7、8、为电流端子,所以PJ处标的SH2、SH6也是电流回路的。答案:正确26、在相对标号中,SH的1、5、9为电压端子,所以PJ处标的SH1、SH5也是电压回路的。答案:正确27、在相对标号中,如果导线两端的号码是SH3、TAaK1,说明SH3号接到SH的3号端、TAaK1号接到TA的A相K1端。答案:错误28、在相对标号中,如果导线两端的号码是SH3、TAaK1,说明
5、SH3号接到TA的A相K1端、TAaK1号接到SH的3号端。答案:正确29、直接接入式单相电能表接线应按单进双出方法接线。答案:正确30、如果单相电能表的相线与零线对调,一旦在相线与地之间接有负载时电能表将漏计量。答案:正确31、三相四线电能表的1-3端为A相电流端、4-6端为B相电流端、7-9端为C相电流端。答案:正确32、三相四线电能表的1-3端分别接入SH的2、3端。答案:错误33、三相四线电能表的7-9端分别接入SH的6、8端。答案:错误34、三相四线电能表的2、5、8端分别接入SH的1、5、9端。答案:正确35、我国规定接在三相系统中相线与相线之间的单相电压互感器二次为100V。答案
6、:正确36、我国规定接在三相系统相线与地间的单相电压互感器二次为100V。答案:错误37、我国规定接在三相系统相线与地间的单相电压互感器二次为V。答案:正确38、电压互感器一次绕组接线端子用大写字母A、B、C、N表示。答案:正确39、电压互感器二次绕组接线端子用大写字母A、B、C、N表示。答案:错误40、电压互感器为V-V接线,则二次a与地之间的电压为V。答案:错误41、电压互感器为Y-Y接线,则二次a与地之间的电压为V。答案:正确42、电压互感器为V-V接线,则取二次a相与铁芯连同接地。答案:错误43、电压互感器为V-V接线,则取二次b相与铁芯连同接地。答案:正确44、电压互感器为Y-Y接线
7、,则二次中性点与铁芯连同接地。答案:正确45、电流互感器采用V形接线时,任何一台互感器绕组的极性接反,则公共线上的电流要增加2倍。答案:错误46、电流互感器采用V形接线时,任何一台互感器绕组的极性接反,则公共线上的电流要增加倍。答案:正确47、电流互感器采用Y形接线时,任何一台互感器绕组的极性接反,则公共线上的电流要增加2倍。答案:正确48、电流互感器采用V形接线,公共线断开时,流过电能表的电流将减小,而相位不变。答案:错误49、电压互感器为V-V接线,若二次有一相反接,则有一二次线电压为173V。答案:正确50、电压互感器为Y-Y接线,若二次有一相反接,则与反接相有关的线电压二次线电压为57
8、.7V。答案:正确二、单选题1、电气设备的图形符号是()。 A隔离开关B断路器C避雷器D负荷开关答案:A2、电气设备的图形符号是()。 A隔离开关B断路器C避雷器D负荷开关答案:B3、电气设备的图形符号是()。 A隔离开关B断路器C避雷器D负荷开关答案:C4、电气设备的图形符号是()。 A隔离开关B断路器C避雷器D负荷开关答案:D5、电气设备的图形符号是()。 A变压器B电流互感器C电抗器D互感器答案:A6、电气设备的图形符号是()。 A变压器B电流互感器C电抗器D互感器答案:C7、电气设备的图形符号是()。 A电压互感器B电流互感器C电抗器D互感器答案:A8、电气设备的图形符号是()。 A电
9、压互感器B电流互感器C电抗器D互感器答案:B9、电气设备的图形符号是()。 A电抗器B互感器C电流互感器D电压互感器答案:C10、电气设备的图形符号是()。 A电抗器B互感器C跌落熔断器D电压互感器答案:C11、电气设备的图形符号是()。 A电抗器B熔断器C电流互感器D电压互感器答案:B12、电气元件的图形符号是()。 A工作线圈B热继电器C电流线圈D电压线圈答案:A13、电气元件的图形符号是()。 A工作线圈B热继电器C电流线圈D电压线圈答案:B14、电气元件的图形符号是()。 A常开触点B常闭触点C延时闭合D延时断开答案:A15、电气元件的图形符号是()。 A常开触点B常闭触点C延时闭合D延时断开答案:B16、电气元件的图形符号是()。 A常开触点B常闭触点C延时闭合触点D延时断开触点答案:D17、电气元件的图形符号是()。 A常开触点B常闭触点C延时闭合触点D延时断开触点答案:C18、电气元件的图形符号是()。 A控制开关B按钮常开触点C按钮常闭触点D热继电器答案:A19、电气元件的图形符号是()。 A控制开关B按钮常开触点C按钮常闭触点D热继电器答案:C20、电气元件的图形符号是()。 A控制开关B按钮常开触点C按钮常闭触点D热继电器答案:B
