电力公司业扩报装试题之识图与绘图(高级工).doc

〖判断题〗

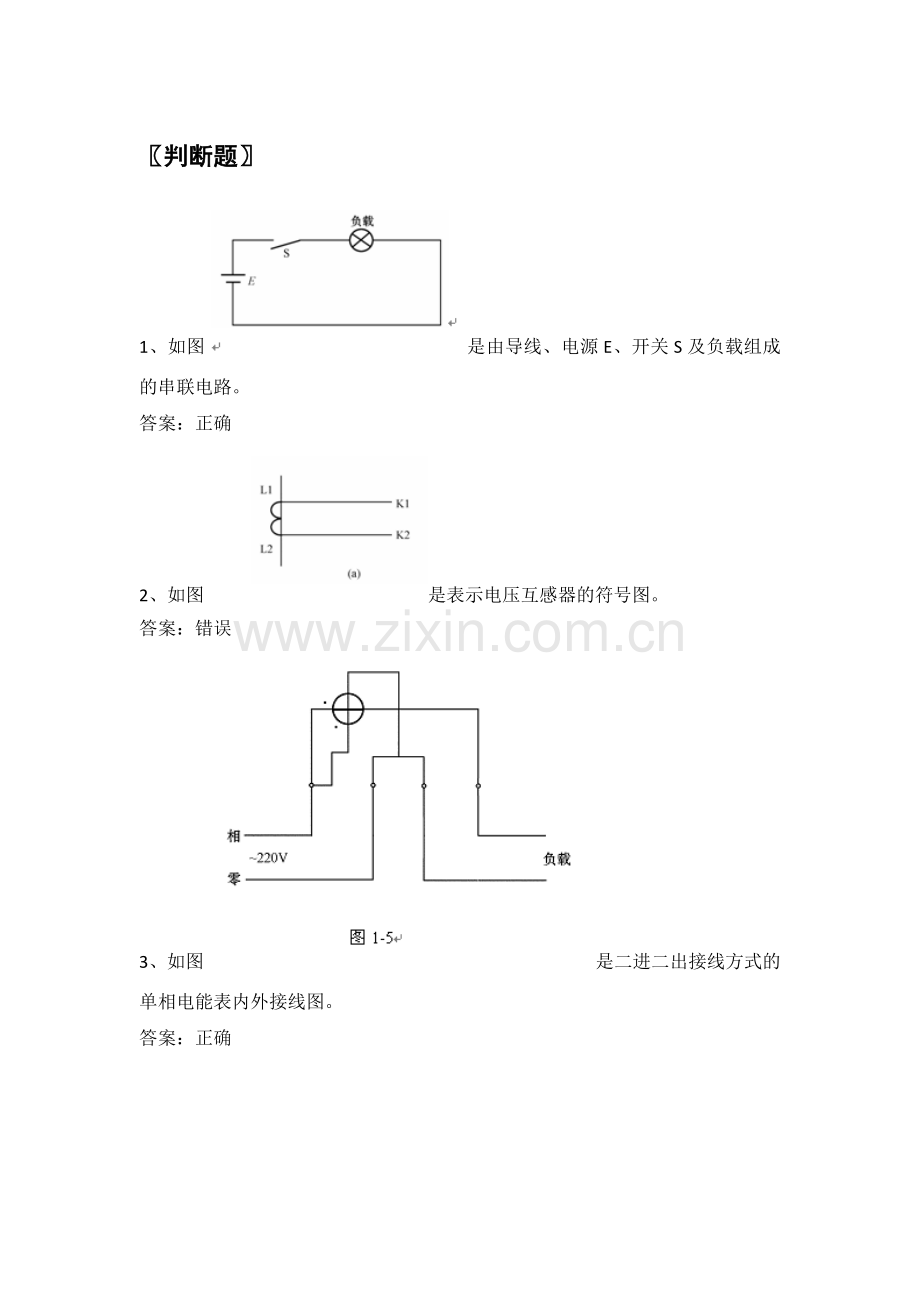

1、如图是由导线、电源E、开关S及负载组成的串联电路。
答案：正确
2、如图是表示电压互感器的符号图。
答案：错误
3、如图是二进二出接线方式的单相电能表内外接线图。
答案：正确

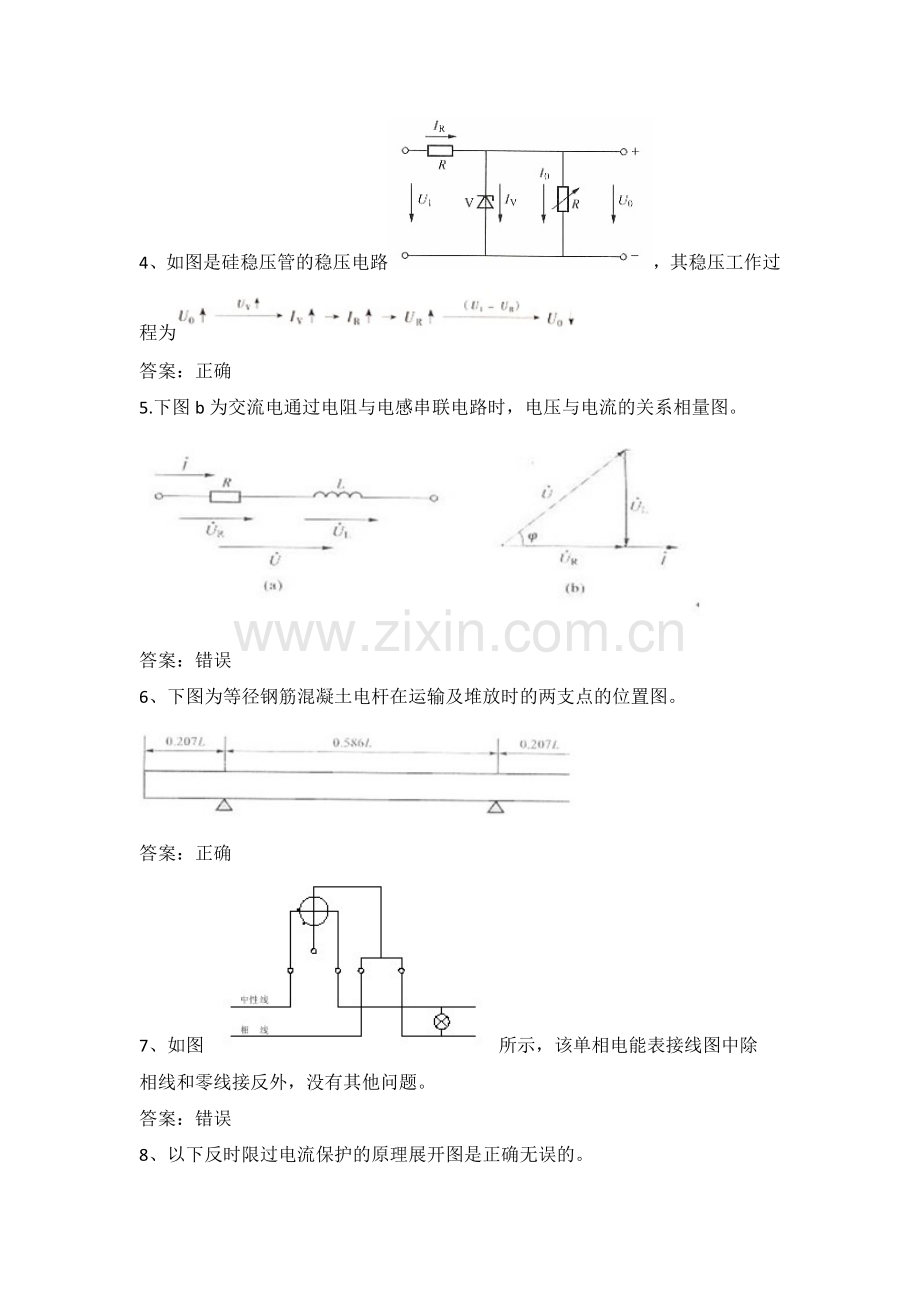

4、如图是硅稳压管的稳压电路，其稳压工作过程为
答案：正确
5.下图b为交流电通过电阻与电感串联电路时，电压与电流的关系相量图。

答案：错误
6、下图为等径钢筋混凝土电杆在运输及堆放时的两支点的位置图。

答案：正确
7、如图所示，该单相电能表接线图中除
相线和零线接反外，没有其他问题。
答案：错误
8、以下反时限过电流保护的原理展开图是正确无误的。

答案：正确
9、下图是高压配电线路直线耐张杆杆型图

答案：正确
10、下图是高压配电线路直线耐张杆杆型图

答案：错误
11、下图为呈感性的R、L、C电路，该电路将发生串联谐振。

答案：错误
12、下图为电阻、电感、电容串联电路的功率三角形图，其画法是正确的。

答案：错误
〖单选题〗
1、如图1-5电压表的作用是（）。
A、测量电流
B、测量电压
C、分流
D、分压
答案：B
2、 如图所示为测量电阻值的接线原理图，图中1测量表计的作用是（）。
A、测量电流
B、测量电压
C、分流
D、分压
答案： A
3、如图所示，指出电压U和电流I的相位之间的关系为（）。
A、电压U的相位超前于电流I
B、电压U的相位滞后于电流I
C、电压U的相位和电流I 同相
D、电压U的相位和电流I反相
答案： B
4、如图：该电路合上电源后，会发生（）现象。
A、测量出电流
B、测量出电压
C、电流表烧毁
D、电压表烧毁
答案： C
5、下图中能作拉线金具的是（）。

A、ab
B、cd
C、bd
D、ef
答案：C
6、下图中（）为电感、电容、电阻串联正弦交流电路的阻抗三角形图

A、（a）
B、（b）
C、（c）
D、（d）
答案：A
7、下图所示为错误接线，以下说法正确的是（）。

A、A相进出线接反、B相电压线圈未接、C相进出线接反
B、A相电压线圈未接、B相进出线接反、C相进出线接反
C、A相进出线接反、B相进出线接反、C相电压线圈未接
D、A相进出线接反、B相进出线接反、C相进出线接反
答案：A
8、下图为三线四线有功电能表相量图，则该电能表（）。

A、A相电流接反
B、B相电流接反
C、C相电流接反
D、接法正确
答案：A
9、下图是（）保护的原理接线图。

A、两相速断保护原理接线图
B、两相过流保护原理接线图
C、两相限时速断保护原理接线图
D、两相定时限过流保护原理接线图
答案：D
10、如下图所示，以下说法正确的是（）。

A、该图为两相反时限过流保护采用直流操作电源的原理图
B、该图为两相定时限过流保护采用直流操作电源的原理图
C、该图为两相反时限过流保护采用交流流操作电源的原理图
D、该图为两相定时限过流保护采用直流操作电源的原理图
答案：A
11、关于下图说法正确的是（）。

A、该图表示的是三相变压器的原理接线图
B、该图表示的是单相变压器的原理接线图
C、该图表示的是电压互感器的原理接线图
D、该图表示的是电流互感器的原理接线图
答案：B
12、下图所示的仪表为（）的实物图。

A、钳形电流表
B、万用表
C、欧姆表
D、验电器
答案：A
〖多选题〗
1、如图中，说法错误的是（）。
A、1为母线；2为断路器；3为电流互感器；4为熔断器；5为电压互感器； 6为隔离开关。
B、1为母线；2为隔离开关；3为电压互感器；4为熔断器；5为电流互感器； 6为断路器。
C、1为母线；2为隔离开关；3为电流互感器；4为熔断器；5为电压互感器； 6为断路器。
D、1为母线；2为隔离开关；3为电流互感器；4为电阻器；5为电压互感器； 6为断路器。
答案：ABD
2、如图为三张单相电能表接线图，其中（）图是正确的。

A、a
B、b
C、c
D、abc均不正确
答案：C
3、下图是高压配电线路终端杆，它主要是由那些材料组成。

A、悬式绝缘子、针式绝缘子、避雷器
B、耐张线夹、碗头挂板
C、横担、抱箍
D、顶头铁、并钩线夹
答案：ABCD
4、下图所示的三相电路的负载链接，这些负载用了（）连接方式。

A、单相连接方式
B、星形连接方式
C、三角形连接方式
D、三相四线连接方式
答案：ABC
5、下图为电压互感器当其二次负载阻抗为Z时的T型等值电路图，以下说法正确的是（）。

A、电压互感器的变流比为2
B、该电压互感器一次绕组的等值漏阻抗为Z1
C、该电压互感器二次绕组的等值漏阻抗为Z2
D、描述激磁电流使铁芯磁化过程用等值阻抗Z0表示
答案：BCD
6、以下为常用一次设备图形符号，其中名称描述准确的是（）。

A、（a）图是高压断路器
B、（b）图是熔断式隔离开关
C、（c）图是电抗器
D、（d）图是熔断器
答案：ABC
