场地平整设计标高的确定.ppt

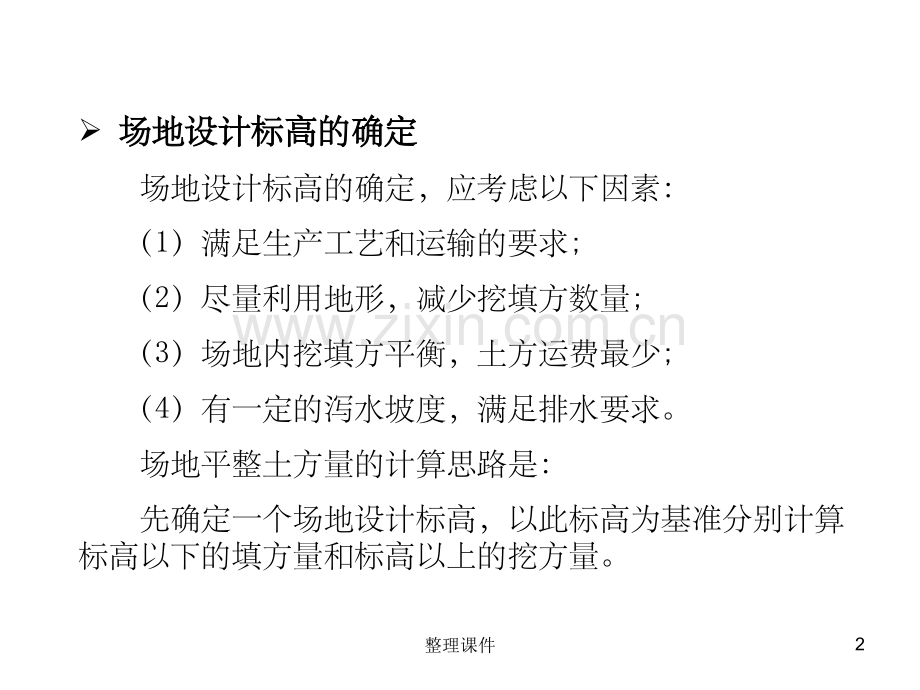

场地平整的概念场地平整的概念场地平整就是将自然地面改造成人们所要求的平面，达到设计标高，并满足泻水坡度的要求。在场地平整中，需要确定场地的设计标高。1整理课件 场地设计标高的确定场地设计标高的确定 场地设计标高的确定，应考虑以下因素：（1）满足生产工艺和运输的要求;（2）尽量利用地形，减少挖填方数量;（3）场地内挖填方平衡，土方运费最少;（4）有一定的泻水坡度，满足排水要求。场地平整土方量的计算思路是：先确定一个场地设计标高，以此标高为基准分别计算标高以下的填方量和标高以上的挖方量。2整理课件场地设计标高的确定，一般有两种方法：1一般方法：如场地比较平缓，对场地设计标高无特殊要求，可按照“挖填土方量相等”的原则确定场地设计标高；2用最小二乘法原理求最佳设计平面：不仅可满足土方挖填平衡、还可做到土方的总工程量最小。3整理课件4整理课件l.初步确定场地设计标高H0 （1）在具有等高线的地形图上将施工区域划分为边长a=10m40m的若干方格如图所示；（2）确定各小方格的角点高程。可根据地形图上相邻两等高线的高程，用插值法求得。在无地形图的情况下，也可以在地面用木桩或钢钎打好方格网，然后用仪器直接测出方格角点标高。场地设计标高计算计算场地设计标高的原则：场地内挖填方平衡基本假设：1.场地自然坡度按照线性变化；2.每一方格内的土方工程为单一的挖（填）方。5整理课件（3）按填挖方平衡原则确定设计标高；由图 可看出，H11只属于一个方格的角点标高，H12和H21则属于两个方格公共的角点标高，H22则属于四个方格公共的角点标高，它们分别在上式中要加一次、二次、四次。因此，上式可改写成下列形式：场地设计标高计算6整理课件u 计算步骤：1.划分场地方格网；2.计算或实测各角点的原地形标高；3.按上式计算场地设计标高；4.设计标高调整；5.施工高度计算。6.下面分别讨论：7.设计标高调整与施工高度计算问题 场地设计标高的调整与施工高度的确定场地设计标高的调整与施工高度的确定7整理课件u场地设计标高H0的调整 按上述公式所计算的设计标高H0系一理论值，实际上还需要考虑以下因素进行调整：（1）由于土的可松性，会使填土有剩余 H0 （2）考虑场地泄水坡度对角点设计标高的影响；（3）设计标高以上的各种填方工程（如场区上填筑路堤）H0；或者由于设计标高以下的各种挖方工程（如挖河道、水池、基坑等）H0 （4）根据经济比较的结果，将部分挖方就近弃于场外，或部分填方就近取于场外而引起挖、填土方量的变化后，需增减设计标高。上述四方面因素对H0的影响同时出现的机会较小，可根据现场情况适当考虑。8整理课件考虑泄水坡度对设计标高的调整考虑泄水坡度对设计标高的调整 实际场地都有一定的泄水坡度。应考虑泄水坡度对设计标高的影响，最后确定场地各方格角点的设计标高。以计算出的设计标高H0作为场地中心点的标高，场地内任意一个角点的设计标高为：Hi=H0lx ixly iyHi场地内任意一个角点的设计标高（m）该点比H0高则取“+”，反之取“”lx、ly该点于xx、yy方向距场地中心点的距离（m）ix、iy场地在xx、yy方向的泄水坡度（不小于2）例如 H42=H01.5a ix0.5a iy 9整理课件Hi=H0lx ixly iy10整理课件u 施工高度计算 求得Hi后，即可按下式计算各角点的施工高度hi。施工高度的含义是该角点的设计标高与原地形标高的差值：hi=Hi-Hi 式中 Hi 角点的原地形标高。若hi为正值，则该点为填方，hi为负值则为挖方。11整理课件
