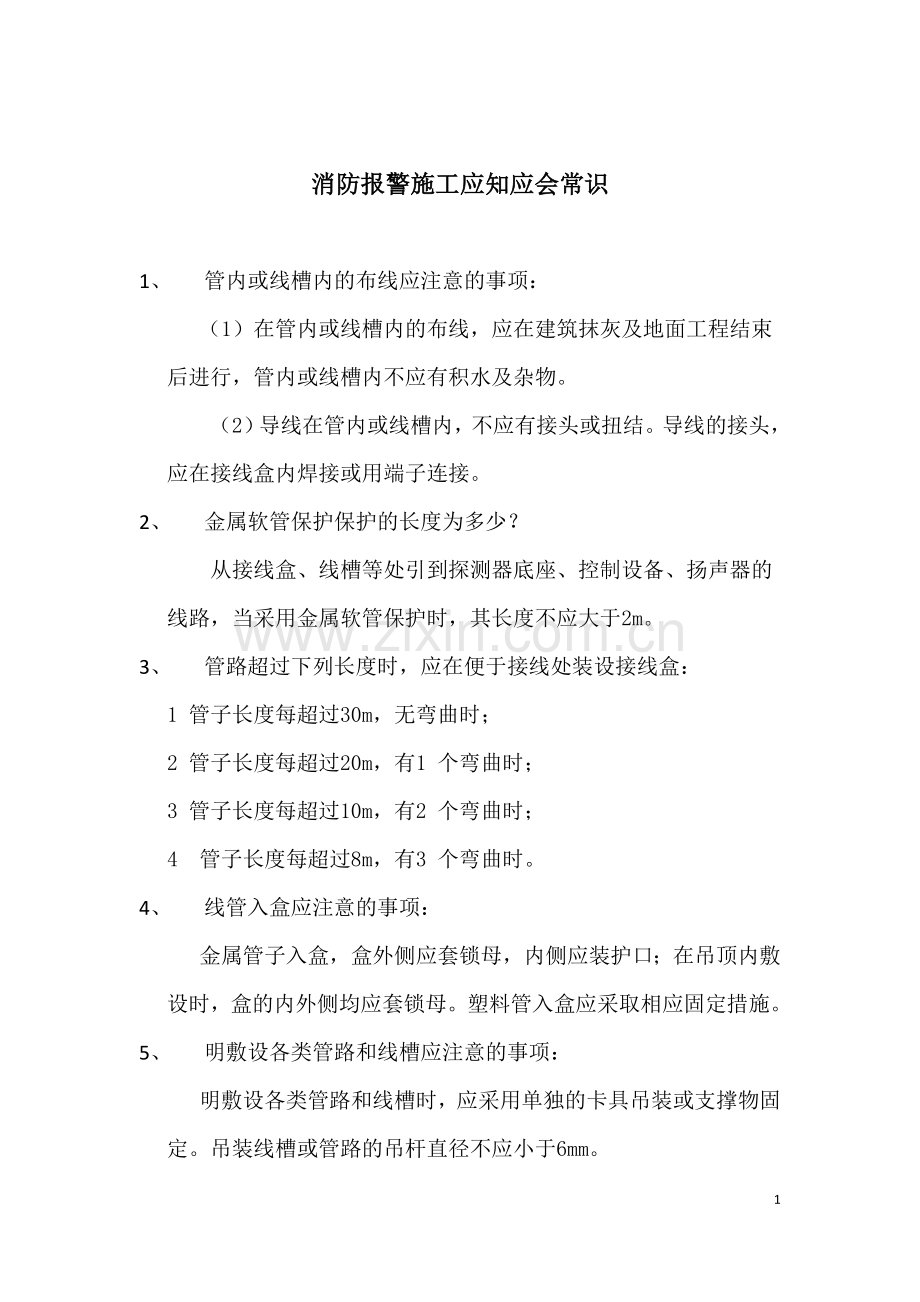

1、消防报警施工应知应会常识1、 管内或线槽内的布线应注意的事项:(1)在管内或线槽内的布线,应在建筑抹灰及地面工程结束后进行,管内或线槽内不应有积水及杂物。(2)导线在管内或线槽内,不应有接头或扭结。导线的接头,应在接线盒内焊接或用端子连接。2、 金属软管保护保护的长度为多少?从接线盒、线槽等处引到探测器底座、控制设备、扬声器的线路,当采用金属软管保护时,其长度不应大于2m。3、 管路超过下列长度时,应在便于接线处装设接线盒:1 管子长度每超过30m,无弯曲时;2 管子长度每超过20m,有1 个弯曲时;3 管子长度每超过10m,有2 个弯曲时;4 管子长度每超过8m,有3 个弯曲时。4、 线管入
2、盒应注意的事项:金属管子入盒,盒外侧应套锁母,内侧应装护口;在吊顶内敷设时,盒的内外侧均应套锁母。塑料管入盒应采取相应固定措施。5、 明敷设各类管路和线槽应注意的事项:明敷设各类管路和线槽时,应采用单独的卡具吊装或支撑物固定。吊装线槽或管路的吊杆直径不应小于6mm。6、 回路导线对地绝缘电阻值为多少?火灾自动报警系统导线敷设后,应用500V兆欧表测量每个回路导线对地的绝缘电阻,该绝缘电阻值不应小于20M。7、 火灾报警控制器、区域显示器的安装要求:火灾报警控制器、可燃气体报警控制器、区域显示器、消防联动控制器等控制器类设备在墙上安装时,其底边距地(楼)面高度宜为1.31.5m,其靠近门轴的侧面
3、距墙不应小于0.5m,正面操作距离不应小于1.2m;落地安装时,其底边宜高出地(楼)面0.10.2m。8、 端子板的接线要求:引入控制器的电缆或导线,端子板的每个接线端,接线不得超过2 根。9、 引入控制器的电缆或导线,应留有不小于200mm 的余量10、 控制器的主电源接线要求:控制器的主电源应有明显的永久性标志,并应直接与消防电源连接(焊接或端子接线),严禁使用电源插头。控制器与其外接备用电源之间应直接连接。11、 探测器至墙壁、梁边的水平距离,不应小于0.5m。12、 探测器安装要求:在宽度小于3m的内走道顶棚上安装探测器时,宜居中安装。点型感温火灾探测器的安装间距,不应超过10m;点型
4、感烟火灾探测器的安装间距,不应超过15m。探测器至端墙的距离,不应大于安装间距的一半。13、 探测器宜水平安装,当确需倾斜安装时,倾斜角不应大于45度。14、 探测器安装要求:探测器的底座应安装牢固,与导线连接必须可靠压接或焊接。当采用焊接时,不应使用带腐蚀性的助焊剂。15、 探测器底座的连接导线,应留有不小于150mm 的余量,且在其端部应有明显标志。16、 探测器报警确认灯应朝向便于人员观察的主要入口方向。17、 探测器在即将调试时方可安装,在调试前应妥善保管并应采取防尘、防潮、防腐蚀措施(调试前不摘下红色保护罩,正常交付使用后取下红色保护罩)。18、 手动火灾报警按钮安装时应注意哪些方面
5、?手动火灾报警按钮应安装在明显和便于操作的部位。当安装在墙上时,其底边距地(楼)面高度宜为1.31.5m。19、 同一报警区域内的模块宜集中安装在金属箱内。20、 声光报警器安装时应注意哪些方面?声光报警器应安装在安全出口附近明显处,距地面1.8m以上。声光报警器与消防应急疏散指示标志不宜在同一面墙上,安装在同一面墙上时,距离应大于1m。21、 消防电话、电话插孔安装时应注意哪些方面?消防电话、电话插孔、带电话插孔的手动报警按钮宜安装在明显、便于操作的位置;当在墙面上安装时,其底边距地(楼)面高度宜为1.31.5m。22、 火灾报警系统安装技术措施施工工艺流程墙体内管路预埋-桥架安装-分支管路
6、敷设-管内穿线-线路测试-设备安装-单体系统调试-系统联调-系统检测-系统验收-竣工文档整理。自动喷水灭火系统施工应知应会常识1、 自动喷水灭火系统由哪些产品组成?自动喷水灭火系统由喷头、报警阀组、压力开关、水流指示器、消防水泵、稳压装置等专用产品组成。2、 供水设施安装时,环境温度不应低于5;当环境温度低于5时,应采取防冻措施。3、 消防水泵的出水管上应安装止回阀、控制阀和压力表。4、 钢筋混凝土消防水池或消防水箱的进水管、出水管应加设防水套管。5、 消防水池、消防水箱的溢流管、泄水管安装时应注意哪些方面?消防水池、消防水箱的溢流管、泄水管不得与生产或生活用水的排水系统直接相连,应采用间接排
7、水方式。6、 消防水泵接合器安装时应注意哪些方面?组装式消防水泵接合器的安装,应按接口、本体、联接管、止回阀、安全阀、放空管、控制阀的顺序进行,止回阀的安装方向应使消防用水能从消防水泵接合器进入系统。7、 消防水泵接合器应安装在便于消防车接近的人行道或非机动车行驶地段,距室外消火栓或消防水池的距离宜为1540m。8、 水泵接合器的标志要求:自动喷水灭火系统的消防水泵接合器应设置与消火栓系统的消防水泵接合器区别的永久性固定标志,并有分区标志。9、 沟槽式管件连接时应注意哪些方面?沟槽式管件连接时,其管道连接沟槽和开孔应用专用滚槽机和开孔机加工,并应做防腐处理;连接前应检查沟槽和孔洞尺寸,加工质量
8、应符合技术要求;沟槽、孔洞处不得有毛刺、破损性裂纹和脏物。10、 沟槽式管件的凸边应卡进沟槽后再紧固螺栓,两边应同时紧固,紧固时发现橡胶圈起皱应更换新橡胶圈。11、 机械三通连接时应注意哪些方面?机械三通连接时,应检查机械三通与孔洞的间隙,各部位应均匀,然后再紧固到位;机械三通开孔间距不应小于500mm,机械四通开孔间距不应小于1000mm。12、 管道应固定牢固;管道支架或吊架之间的距离不应大于下表规定。单位:mm公称直径253240507080100125150200250300距离3.54.04.55.06.06.06.57.08.09.5111213、 管道支架、吊架的安装位置应注意哪
9、些事项?管道支架、吊架的安装位置不应妨碍喷头的喷水效果;管道支架、吊架与喷头之间的距离不宜小于300mm;与末端喷头之间的距离不宜大于750mm。14、 管道穿过建筑物的变形缝时,应采取抗变形措施。15、 管道穿过墙体或楼板时应注意哪些事项?管道穿过墙体或楼板时应加设套管,套管长度不得小于墙体厚度;穿过楼板的套管其顶部应高出装饰地面20mm;穿过卫生间或厨房楼板的套管,其顶部应高出装饰地面50mm,且套管底部应与楼板底面相,平。套管与管道的间隙应采用不燃材料填塞密实。16、 配水干管、配水管标志有哪些要求?配水干管、配水管应做红色或红色环圈标志。红色环圈标志,宽度不应小于20mm,间隔不宜大于
10、4m,在一个独立的单元内环圈不宜少于2处。17、 喷头安装应在系统试压、冲洗合格后进行。18、 严禁给喷头附加任何装饰性涂层。19、 当粱、通风管道、排管、桥架宽度大于1.2m时,增设的喷头应安装在其腹面以下部位。20、 消火栓、喷淋系统管径100采用螺纹连接,100采用沟槽连接。21、 报警阀组的安装应注意哪些事项?报警阀组的安装应在供水管网试压、冲洗合格后进行。安装时应先安装水源控制阀、报警阀,然后进行报警阀辅助管道的连接。22、 报警阀组安装的位置应符合设计要求;当设计无要求时,报警阀组应安装在便于操作的明显位置,距室内地面高度宜为1.2m;两侧与墙的距离不应小于0.5m;正面与墙的距离
11、不应小于1.2m。23、 水源控制阀安装应便于操作,且应有明显开闭标志和可靠的锁定设施。24、 水流指示器的安装应注意哪些事项?水流指示器的安装应在管道试压和冲洗合格后进行,水流指示器的规格、型号应符合设计要求。25、 水流指示器应使电器元件部位竖直安装在水平管道上侧,其动作方向应和水流方向一致。26、 压力开关的安装应注意哪些事项?压力开关应竖直安装在通往水力警铃的管道上,且不应在安装中拆装改动。27、 水力警铃和报警阀的连接应注意哪些事项?水力警铃和报警阀的连接应采用热镀锌钢管,当镀锌钢管的公称直径为20mm时,其长度不宜大于20m;安装后的水力警铃启动时,警铃声强度应不小于70dB。28
12、、 末端试水装置和试水阀的安装应注意哪些事项?末端试水装置和试水阀的安装位置应便于检查、试验,并应有相应排水能力的排水设施。29、 信号阀的安装应注意哪些事项?信号阀应安装在水流指示器前的管道上,与水流指示器之间的距离不宜小于300mm。30、 压力开关、信号阀、水流指示器的引出线应用防水套管锁定。31、 减压阀的安装应注意哪些事项?安装自身不带压力表的减压阀时,应在其前后相邻部位安装压力表。32、 倒流防止器(止回阀)安装时应注意哪些事项?倒流防止器(止回阀)两端应分别安装闸阀,而且至少有一端应安装挠性接头。33、 首次启动使用时,应关闭出水闸阀,缓慢打开进水闸阀,待阀腔充满水后,缓慢打开出
13、水闸阀。34、 管网安装完毕后,应对其进行强度试验、严密性试验和冲洗。35、 系统试压完成后,应及时拆除所有临时盲板及试验用的管道,并应与记录核对无误。36、 试压用的压力表不应少于2只,精度不应低于1.5级,量程应为试验压力值的1.52倍。37、 系统试压过程中,当出现泄漏时,应停止试压,并应放空管网中的试验介质;消除缺陷后,重新再试。38、 冲洗直径大于100mm的管道时,应对其死角和底部进行敲打,但不得损伤管道。39、 水压试验和水冲洗应注意哪些事项?水压试验和水冲洗宜采用生活用水进行,不得使用海水或含有腐蚀性化学物质的水。40、 水压强度试验压力有哪些要求?当系统设计工作压力等于或小于
14、1.0MPa时,水压强度试验压力应为设计工作压力的1.5倍,并不应低于1.4MPa;当系统设计工作压力大于1.0MPa时,水压强度试验压力应为该工作压力加0.4MPa。41、 水压强度试验的测试点应设在系统管网的最低点。对管网注水时,应将管网内的空气排净,并应缓慢升压;达到试验压力后,稳压30min后,管网应无泄漏、无变形,且压力降不应大于0.05MPa。42、 水压严密性试验有哪些要求?水压严密性试验应在水压强度试验和管网冲洗合格后进行。试验压力应为设计工作压力,稳压24h应无泄漏。43、 水压试验时环境温度不宜低于5,当低于5时,水压试验应采取防冻措施。44、 气压严密性试验压力应为0.2
15、8MPa,且稳压24h,压力降不应大于0.01MPa。45、 气压试验的介质宜采用空气或氮气。46、 管网冲洗的水流方向应与灭火时管网的水流方向一致。47、 管网冲洗应连续进行。当出口处水的颜色、透明度与入口处水的颜色、透明度基本一致时,冲洗方可结束。48 轻危险级、中危险级场所中配水支管、配水管控制的标准喷头数,不应超过下表7的规定:公称直径(mm)控制的标准喷头数(只) 轻危险级 中危险级 25 1 1 32 3 3 40 5 4 50 10 8 65 18 12 80 48 32 100 - 64 消火栓系统施工应知应会常识1、 室内消火栓系统安装完成后应取屋顶(或水箱间内)试验消火栓和
16、首层取二处消火栓做试射试验,达到设计要求为合格。2、 箱式消火栓的安装应符合下列规定:(1) 栓口应朝外,并不应安装在门轴侧。(2) 栓口中心距地面为1.1米,允许偏差20mm.(3) 阀门中心距箱侧面为140mm,距箱后内表面为100mm,允许偏差5mm.(4) 消火栓箱体安装的垂直度允许偏差为3mm。3、系统必须进行水压试验,试验压力为工作压力的1.5倍,但不得小于0.6MPa.电工基础知识单相电知识1、耗电量、功率、电流、电压的关系 A、耗电量单位:千瓦.小时 (KWH),简称“度” B、功率(P)单位:瓦特,简称瓦(W) C、电流(I)单位:安培,简称安(A) D、电压(U)单位:伏特
17、,简称伏(V),家用电源一般是单相交流电,电压为220伏;工业用电源是三相交流电,电压为380伏。 E、功率=电流电压 ,即P=UI F、耗电量=功率用电时间,即耗电量= P T。耗电量的单位是度,1度电是指1000瓦的功率使用1小时所消耗的用电量。 2、电源线电线单位是平方毫米(mm),分铜芯线(即现在所说的铜芯线)、铝芯线(老房子有,现在很少了)两种,一般家庭装修用的是铜芯线。电线负载电流值(部分):铜芯线截面积 直径(mm) 允许长期电流2.5 mm 1.78 16A25A4 mm 2.2 3240A6 mm 2.78 40A60A 由于电热水器是短时间工作,所以一般以每1 mm铜芯线可
18、以允许通过8A10A的电流计算。在相同的截面积条件下,铜芯线的负载电流值与铝芯线相比为1.3:1,即铜芯线电流负载量是铝芯线的1.3倍,如下表:铝芯线截面积 直径(mm) 允许长期电流2.5 mm 1.78 13A20A4 mm 2.2 20A25A6 mm 2.78 25A32A家庭电路设计,2000年前,电路设计一般是:进户线46mm,照明1.5mm,插座2.5mm,空调4mm专线。2000年后,电路设计一般是:进户线610mm,照明2.5mm ,插座4 mm,空调4mm专线。3、空气开关空气开关,又称自动开关,低压断路器。原理是:当工作电流超过额定电流、短路、失压等情况下,自动切断电路。
19、目前,家庭总开关常见的有闸刀开关配瓷插保险(已被淘汰)或空气开关(带漏电保护的小型断路器)。目前家庭使用DZ系列的空气开关,常见的有以下型号/规格: C16、 C25、C32、C40、C60、C80、C100、C120等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装 6500W热水器要用C32,安装7500W、8500W热水器要用C40的空开。4、地线接地设施分为两种:一种是工作接地,就是将电器的带电部分与大地连接起来的接地,比如三相电变压器低压点中性线的接地;一种是保护接地,就是防止电器的绝缘层损坏而使外壳带电或其它不带电工作的金属部件带电伤人而作的接地,太尔
20、快速电热水器的所有产品都是保护接地。接地线必须打入大地深处1.21.5m左右才算合格接地。5、电度(能)表 家庭使用单相电源电表,型号表示为DD,有机械表、普通电子表、磁卡电子表三种类别,规格有1.5(6)、5(20)、10(40)、15(60)、20(80)、 30(100),其中括号外为标定电流,括号内为额定最大电流。同一规格的电子表、机械表可承载的功率不一样,比如:10(40)A的预付费电子表(IC卡)可承载8800W左右,而5(20)A机械电表和普通电子表的实际承载功率远高于10(40)A的磁卡电子电表,可承载12000W以上。因此,以上三种表,必须区分对待!磁卡电表(IC卡)的使用功
21、率有时可以人为的调节,比如:10(40)A的IC卡电表的额定承载功率为8800W,但电业部门可能会将其实际使用功率设定为低于8800W。用户在使用这种电表时,可根据需要到电业部门调节功率设置。三相电知识1 三相电负载的接法 分为三角形接法和Y形接法。三角形接法的负载引线为三条火线和一条地线,三条火线之间的电压为380V,任一火线对地线的电压为220V; Y形接法的负载引线为三条火线、一条零线和一条地线,三条火线之间的电压为380V,任一火线对零线或对地线的电压为220V。三相电电器的总功率等于每相电压乘以每相电流再乘于3,即总功率=电流电压(220V)3(W=UI3)2 三相电电表: 三相电电表有机械表、普通电子表、磁卡电子表三种,一般规格为: 1.5(6)、5(20)、10(40)、15(60)、20(80)、 30(100) (电压3380/220V)。 注:电表的负荷,可通过选配不同变比的电感线圈以达到使用要求。如:规格为3x1(2)A的电表配电感线圈使用,选电感线圈变比为1:50,则每相可承载的最大额定电流为100A。3、三相四线制中 A相用黄色,B相用绿色,C相用红色,N线用蓝色。17
