八年级物理下册作图题试卷检测题（WORD版含答案）

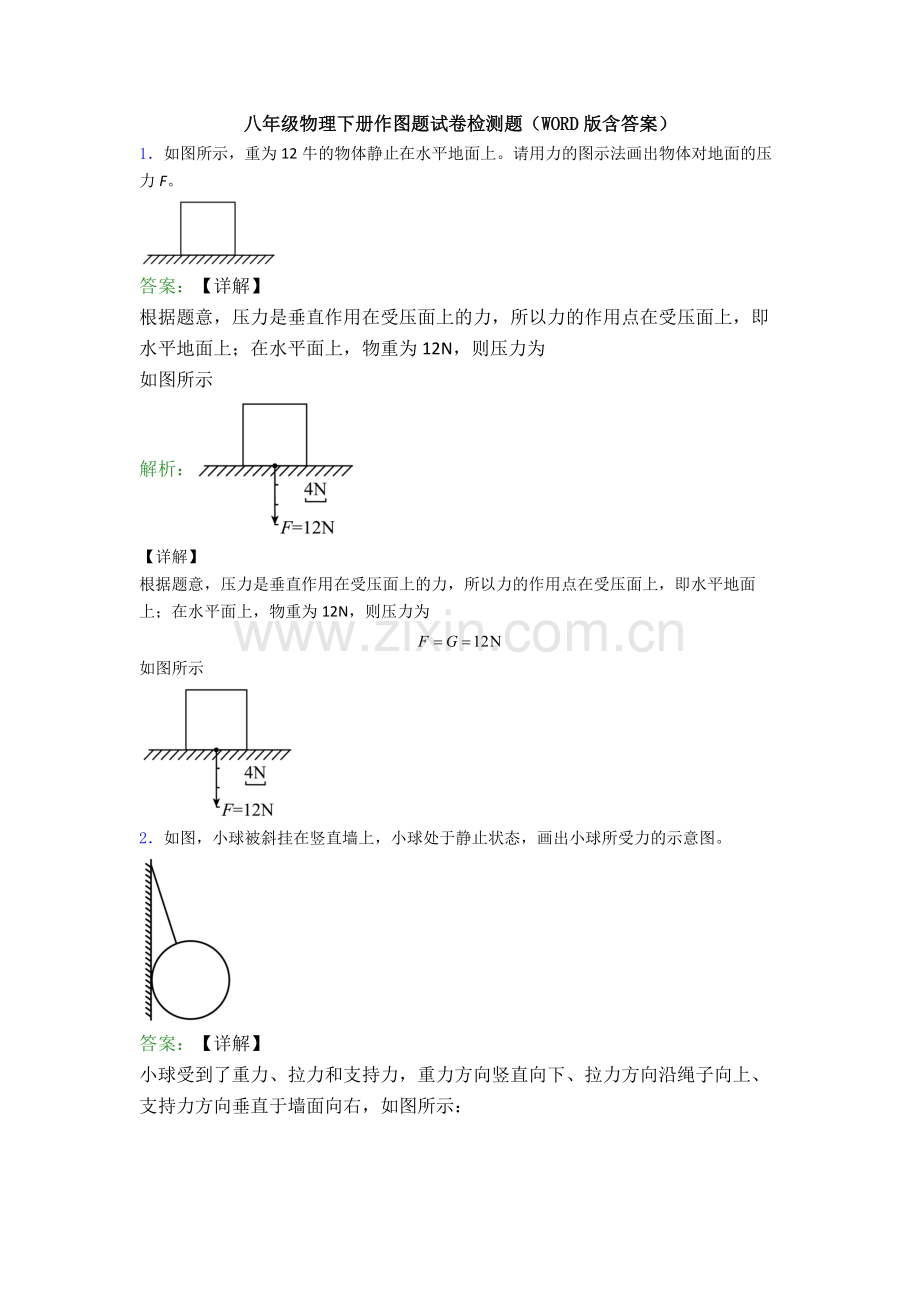

1．如图所示，重为12牛的物体静止在水平地面上。请用力的图示法画出物体对地面的压力F。

答案：【详解】
根据题意，压力是垂直作用在受压面上的力，所以力的作用点在受压面上，即水平地面上；在水平面上，物重为12N，则压力为
如图所示
解析：
【详解】
根据题意，压力是垂直作用在受压面上的力，所以力的作用点在受压面上，即水平地面上；在水平面上，物重为12N，则压力为

如图所示

2．如图，小球被斜挂在竖直墙上，小球处于静止状态，画出小球所受力的示意图。

答案：【详解】
小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：
解析：
【详解】
小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：

3．重为10牛的物体漂浮在液面上，请用力的图示法在图中画出物体受到的浮力F浮。

答案：【详解】
物体漂浮在液面上，则所受的浮力大小等于重力的大小10N，方向始终竖直向上，作用在物体上，力的作用点可画在重心位置，如下图所示
解析：
【详解】
物体漂浮在液面上，则所受的浮力大小等于重力的大小10N，方向始终竖直向上，作用在物体上，力的作用点可画在重心位置，如下图所示

4．重为6牛的小球漂浮在水面上，请在图中用力的图示法画出小球所受的浮力。

答案：【详解】
因为重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向知道，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，力的图示如下图
解析：
【详解】
因为重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向知道，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，力的图示如下图

5．如图所示，重为10牛的物体A静止在重为20牛的物体B上，请用力的图示法在图中画出A对物体B的压力。

答案：【详解】
确定一个标度为5N，确定力的作用点在接触面的中点；沿垂直于接触面向下的方向画一条线段，长度等于标度的2倍；在线段的末端画上箭头，并标出F=10N，如图所示：
解析：
【详解】
确定一个标度为5N，确定力的作用点在接触面的中点；沿垂直于接触面向下的方向画一条线段，长度等于标度的2倍；在线段的末端画上箭头，并标出F=10N，如图所示：

6．仰卧起坐运动是以臀部为支点O，利用腹部发力，带动人体上半身往上运动，若腹部施力位置为M，请画出最小动力F。

答案：【详解】
由杠杆平衡条件F1l1＝F2l2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OM作为动力臂最长，根据杠杆平衡原理可知动力的方向应该向上，过M点垂直于OM作
解析：
【详解】
由杠杆平衡条件F1l1＝F2l2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OM作为动力臂最长，根据杠杆平衡原理可知动力的方向应该向上，过M点垂直于OM作最小力F的示意图，如下图所示：

7．图甲是拍照时用的自拍杆，可以简化为图乙中以O为支点的杠杆，请你在图乙中画出：

（1）阻力F2的力臂l2；
（2）作用在A点的最小动力F1及其力臂l1。
答案：【详解】
（1）过支点O向阻力作用线作垂线段，即为阻力F2的力臂l2；
（2）在阻力、阻力臂一定的情况下，要使动力最小，由杠杆平衡条件可知动力臂需要最长，则由图知OA为最长的动力臂l1；阻力为手机
解析：
【详解】
（1）过支点O向阻力作用线作垂线段，即为阻力F2的力臂l2；
（2）在阻力、阻力臂一定的情况下，要使动力最小，由杠杆平衡条件可知动力臂需要最长，则由图知OA为最长的动力臂l1；阻力为手机对杆的压力，方向向下，所以为了使自拍杆平衡，则动力的方向应该向上；因动力与动力臂垂直，则过A点作垂直于OA向上的力，即为施加在A点的最小动力F1，如图所示

8．如图所示，请你画出动力F1的力臂。

答案：【详解】
支点为O，延长F1的作用线，从支点画出F1的作用线的垂线，支点到垂足的距离为F1的力臂l1，如下图所示：
解析：
【详解】
支点为O，延长F1的作用线，从支点画出F1的作用线的垂线，支点到垂足的距离为F1的力臂l1，如下图所示：

9．按要求作图：如图甲所示是一个钥匙形“瓶起子”，图乙为其简化的示意图，图中O为支点，F2是A点受到的阻力。在图乙中画出作用在B点的最小动力F1及其力臂L1。

答案：【详解】
由杠杆平衡条件F1L1＝F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小，图中支点在O点，因此OB作为动力臂L1最长，动力的方向应该向上，过点B垂直于OB向上作出力即为最小
解析：
【详解】
由杠杆平衡条件F1L1＝F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小，图中支点在O点，因此OB作为动力臂L1最长，动力的方向应该向上，过点B垂直于OB向上作出力即为最小动力F1，如下图所示：

10．用如图所示的锤子拔钉子，请在A点画出使用最小的力F。

答案：【详解】
由杠杆的平衡条件F1L1＝F2L2知道，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力。力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力
解析：
【详解】
由杠杆的平衡条件F1L1＝F2L2知道，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力。力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力臂的作用力即可，如下图

11．如图所示，画出人站在地面上向下拉绳的绕法。

答案：【详解】
由题意知，人站在地面上向下拉绳，拉力方向应向下，所以绳子一端应固定在定滑轮上，从动滑轮绕起 ，如图所示：
解析：
【详解】
由题意知，人站在地面上向下拉绳，拉力方向应向下，所以绳子一端应固定在定滑轮上，从动滑轮绕起 ，如图所示：

12．（1）如图所示，用滑轮组提升重50N的物体，绳子能够承受的最大拉力为20N，假设动滑轮重、绳重和摩擦均不计，在图中画出滑轮组绳子的正确绕法并标出拉力方向。

（2）如图所示，小车A与物体B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，请画出此时物体B的受力示意图（力均画在重心上，A表面粗糙）。

答案：（1）绕线正确1分，标记拉力F方向1分。
（2）2个力正确1分，全部正确2分。
【详解】
（1）物体重50N，绳子能够承受的最大拉力为20N，则需要动滑轮上有3股绳，绳子的起点在动滑轮上，作图如下
解析：（1）绕线正确1分，标记拉力F方向1分。

（2）2个力正确1分，全部正确2分。
【详解】
（1）物体重50N，绳子能够承受的最大拉力为20N，则需要动滑轮上有3股绳，绳子的起点在动滑轮上，作图如下

（2）物体B竖直方向受到一个重力和一个支持力，属于一对平衡力；当小车A与正前方的墙碰撞时，物体B由于惯性继续向右运动，此时物体B相对于小车A向右运动，故受到一个向左的摩擦力，作图如下

13．如左图所示，轻质杠杆的支点为O，请画出物块G的重力100N的示意图和力F的力臂。在下图中画出滑轮组最省力的绕线方式。

答案：（1）
（2）
【详解】
（1）物块G的重力方向始终是竖直向下的，重力的作用点在物体的重心上；画出动力F的作用线反向延长线，从支点向这条力的作用线作垂线，支点到垂足的距离就是力F的力臂，如下图所
解析：（1）

（2）

【详解】
（1）物块G的重力方向始终是竖直向下的，重力的作用点在物体的重心上；画出动力F的作用线反向延长线，从支点向这条力的作用线作垂线，支点到垂足的距离就是力F的力臂，如下图所示：

（2）图中滑轮组有两种绕线方法，一种是由两根绳子承担重物，一种是由三根绳子承担重物，要想最省力，应选用三根绳子承担的绕法，即从动滑轮的上挂钩开始缠绕，如图所示：

14．用如下滑轮组提升重物，请画出最省力的绕线方法。

答案：【详解】
从动滑轮的挂钩开始依次绕绳子，最后有5段绳子承担物重，这就是最省力的绕法。如图所示：
解析：
【详解】
从动滑轮的挂钩开始依次绕绳子，最后有5段绳子承担物重，这就是最省力的绕法。如图所示：

15．站在地面上的小明同学想用一个动滑轮和一个定滑轮组成滑轮组提升重物，请你用笔画线代替绳子，将图中的两个滑轮连成符合要求的滑轮组。

答案：【详解】
人用力往下拉绳把重物提升，说明人的拉力方向向下，按此反向绕线，绳子的起始端应系在定滑轮的挂钩上，如图所示：
解析：
【详解】
人用力往下拉绳把重物提升，说明人的拉力方向向下，按此反向绕线，绳子的起始端应系在定滑轮的挂钩上，如图所示：
