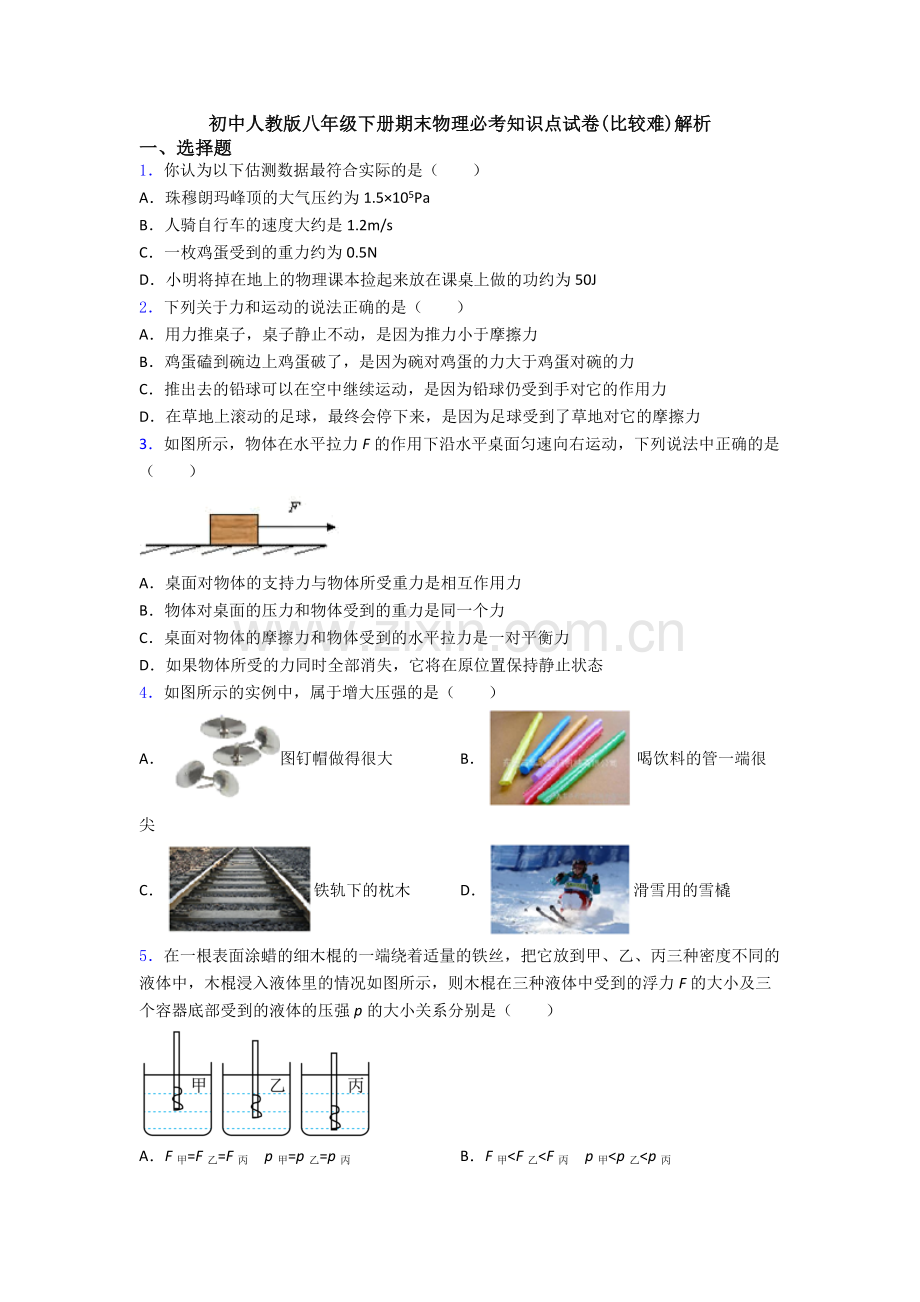

初中人教版八年级下册期末物理必考知识点试卷(比较难)解析
一、选择题
1．你认为以下估测数据最符合实际的是（　　）
A．珠穆朗玛峰顶的大气压约为1.5×105Pa
B．人骑自行车的速度大约是1.2m/s
C．一枚鸡蛋受到的重力约为0.5N
D．小明将掉在地上的物理课本捡起来放在课桌上做的功约为50J
2．下列关于力和运动的说法正确的是（　　）
A．用力推桌子，桌子静止不动，是因为推力小于摩擦力
B．鸡蛋磕到碗边上鸡蛋破了，是因为碗对鸡蛋的力大于鸡蛋对碗的力
C．推出去的铅球可以在空中继续运动，是因为铅球仍受到手对它的作用力
D．在草地上滚动的足球，最终会停下来，是因为足球受到了草地对它的摩擦力
3．如图所示，物体在水平拉力F的作用下沿水平桌面匀速向右运动，下列说法中正确的是（　　）

A．桌面对物体的支持力与物体所受重力是相互作用力
B．物体对桌面的压力和物体受到的重力是同一个力
C．桌面对物体的摩擦力和物体受到的水平拉力是一对平衡力
D．如果物体所受的力同时全部消失，它将在原位置保持静止状态
4．如图所示的实例中，属于增大压强的是（　　）
A．图钉帽做得很大 B．喝饮料的管一端很尖
C．铁轨下的枕木 D．滑雪用的雪橇
5．在一根表面涂蜡的细木棍的一端绕着适量的铁丝，把它放到甲、乙、丙三种密度不同的液体中，木棍浸入液体里的情况如图所示，则木棍在三种液体中受到的浮力F的大小及三个容器底部受到的液体的压强p的大小关系分别是（　　）

A．F甲=F乙=F丙　p甲=p乙=p丙 B．F甲<F乙<F丙　p甲<p乙<p丙
C．F甲<F乙<F丙　p甲=p乙=p丙 D．F甲=F乙=F丙　p甲>p乙>p丙

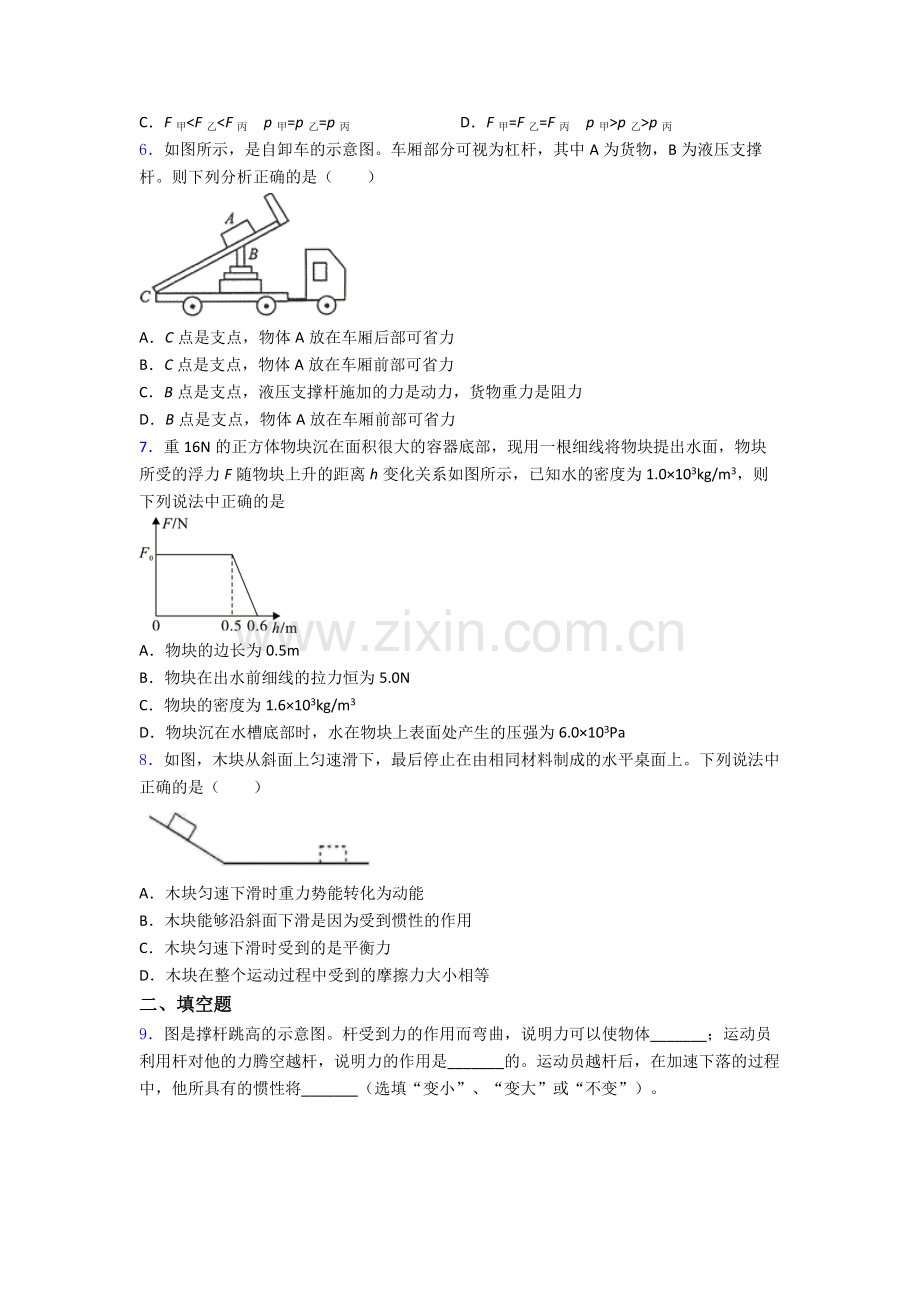

6．如图所示，是自卸车的示意图。车厢部分可视为杠杆，其中A为货物，B为液压支撑杆。则下列分析正确的是（　　）

A．C点是支点，物体A放在车厢后部可省力
B．C点是支点，物体A放在车厢前部可省力
C．B点是支点，液压支撑杆施加的力是动力，货物重力是阻力
D．B点是支点，物体A放在车厢前部可省力
7．重16N的正方体物块沉在面积很大的容器底部，现用一根细线将物块提出水面，物块所受的浮力F随物块上升的距离h变化关系如图所示，已知水的密度为1.0×103kg/m3，则下列说法中正确的是

A．物块的边长为0.5m
B．物块在出水前细线的拉力恒为5.0N
C．物块的密度为1.6×103kg/m3
D．物块沉在水槽底部时，水在物块上表面处产生的压强为6.0×103Pa
8．如图，木块从斜面上匀速滑下，最后停止在由相同材料制成的水平桌面上。下列说法中正确的是（　　）

A．木块匀速下滑时重力势能转化为动能
B．木块能够沿斜面下滑是因为受到惯性的作用
C．木块匀速下滑时受到的是平衡力
D．木块在整个运动过程中受到的摩擦力大小相等
二、填空题
9．图是撑杆跳高的示意图。杆受到力的作用而弯曲，说明力可以使物体_______；运动员利用杆对他的力腾空越杆，说明力的作用是_______的。运动员越杆后，在加速下落的过程中，他所具有的惯性将_______（选填“变小”、“变大”或“不变”）。

10．跳远运动员快速助跑后，飞身一跃，利用自身的________，在空中继续前进以提高成绩；足球运动员能踢出香蕉球，说明力的作用效果与力的方向和________有关。
11．用刀切菜时，刀钝了切不动，在磨刀石上把刀磨一磨就容易切了，这是利用减小受力面积的方法来______压强；或者可以使劲切，这是利用______的方法来增大压强。
12．农业生产中经常使用“扬场机”来把混在一起的砂粒、稻谷和稻谷壳分开，使用时就是将混在一起的三种物质以相同的速度向前抛出去。图为“扬场机”在使用时被抛出的物质运行轨迹，三种物质分别落在A、B、C三处，则沙粒应在___________处，依据是___________。

13．如图甲所示，小强用水平向右的拉力拉木块，拉力随时间变化的图像如图乙所示，木块的速度随时间变化的图像如丙所示，则木块在4s~5s时间段内受到的摩擦力为___________ N，木块在7s-8s时间段内受到的的合力为___________ N。

14．如图，小汽车在水平路面上快速行驶时，小汽车对地面的压力 ______（选填“大于”、“等于”或“小于”）重力。汽车安全带的作用是减小汽车在突然 ______（选填“加速”或“减速”）时由于惯性给司乘人员带来的伤害。

15．如图所示，每个钩码所受重力为0.5N，杠杆上每格均等距，则使杠杆在图示水平位置平衡的方法有：
（1）在支点左侧A点施加竖直向上、大小为______N的拉力；
（2）在支点右侧B点悬挂______个相同的钩码。

16．将一个漂浮在油面上的立方体工件用竖直向下的力F缓缓地压入油内，如图甲所示，工件的下底面与油面的距离为h，力F与h的大小关系如图乙所示。已知力F为负值时，表明它的方向与原来的方向相反，油的密度为___kg/m³，已知容器底面积为5000cm³，从漂浮到F=400N的过程中，重力对工件做的功为_______J。

三、解答题
17．如图所示，重为5N的木块静止在斜面上，斜面对它的支持力为4N，请画出斜面对木块的支持力和木块对斜面的压力的示意图。

18．如图所示，请你画出动力F1的力臂。

19．作图题：
（1）如图甲所示，一均匀轻杆可绕B处转动，在轻杆中间通过绳子挂有一重物。现用水平力F作用于A端，使杆保持静止，请作出力F的力臂l和杠杆所受的阻力F2______；

（2）请在图乙中画出使用该滑轮组最省力的绕线方式______。

20．地球附近物体都要受到重力，小考同学认为物体的重力大小与物体的质量有关，他用天平、钩码、弹簧测力计进行了探究。

(1)如图是他第2次测量中弹簧测力计的读数，该测力计的分度值是______N，此时测力计的示数是______N。
(2)分析比较数据可知：物体的重力跟物体的质量成______。
次数
1
2
3
4
质量m/kg
0.1
0.2
0.3
0.4
重力G/N
1

3
4
(3)若干年后，小考在我国建成的太空站工作时，你认为他用同样的器材______（选填“能”或“不能”）完成该探究。
21．小明探究“滑动摩擦力的大小与哪些因素有关”的过程如图所示。所用器材：甲、乙、丙中使用的均为同一木块，但乙中的木块在毛巾表面滑动。

（1）用弹簧测力计拉着木块在水平木板上滑动时，每次都要使木块做________运动，这是因为弹簧测力的拉力大小与木块受到的摩擦力大小相等；
（2）比较________（选填“甲、乙”、“乙、丙”或“甲、丙”）两图能说明滑动摩擦力的大小与压力的大小是否有关；
（3）比较乙、丙两图，小明能得出正确结论吗？答：________。理由是：_________；
（4）如果要研究滑动摩擦力与接触面积大小是否有关，应控制压力和_______相同，只改变接触面积大小；
（5）小明在实验时还发现：在木块没有被拉动前，弹簧测力计也有示数，且示数会变化。该现象表明：物体在静止时也可以受到摩擦力的作用，且该力的大小与________力的大小有关。他请教老师，知道可用F-t图像表示拉力随时间的变化情况。若某次实验开始拉动木块直到木块匀速滑动的F-t图像如图丁所示，其中0~4s木块处于静止状态，分析图像可知：要使木块由静止开始运动，至少要用_______N的水平拉力拉木块；如果实验时木块所受的拉力是2N，则下列对木块所处状态的判断，正确的是___________
A．静止 B．匀速直线运动
C．静止或匀速直线运动 D．条件不足，无法判断。
二
22．用压强计“探究影响液体内部压强大小的因素”，请你在认真思考、观察的基础上，回答下列问题：

（1）使用前要检查装置是否漏气，方法是用手轻轻按压几下橡皮膜，如果U形管中的液体能灵活升降，则说明装置 ______选填“漏气”或“不漏气”）；
（2）观察U形管中液面的高度差，高度差越大，则探头处液体的压强越 ______；
（3）图中“实验1”是想验证液体的压强与液体 ______的关系；
（4）图中“实验2”压强计的探头位于水中的深度和酒精中的深度应该 ______（选填“相同”或“不相同”）。
二
23．同学们用空塑料瓶和细沙等实验器材探究影响浮力大小因素，（g取10N/kg，ρ水=1×103kg/m3）
(1)为了测出塑料瓶的体积，小明进行如下操作：
①把天平放在水平桌面上，调节天平平衡，在左盘中放入盛有适量水的烧杯，通过增减砝码和移动游码使天平再次平衡，测得烧杯和水的总质量为133g；
②在空塑料瓶中装入适量细沙，拧紧瓶盖，在瓶颈系一细绳，手拿细绳将塑料瓶完全浸没于烧杯的水中（瓶没有接触烧杯，水未溢出），通过增减砝码和移动游码使天平再次获得平衡，所用砝码总质量和游码所示质量之和为167g，则塑料瓶的体积是 ______ cm3；
(2)同学们根据生活经验提出了如下三种猜想，并举出了相应的实例
猜想一，浮力的大小与物体的密度有关，例：铁块在水中下沉，木头浮在水面上；
猜想二，浮力的大小与液体的密度有关，例：鸡蛋可以在水中下沉，在盐水中可以浮起来；
猜想三，浮力的大小与浸入液体的深度有关，实例：在游泳池里，人越往下蹲感觉到水向上托自己的力越大。
为了验证以上猜想是否正确，同学们选择了装入细沙的塑料瓶和其他实验器材进行探究，实验过程如图所示。

①根据实验步骤d和 ______ （填序号），可以确定猜想二是正确的；
②根据实验步骤c和d可以验证猜想三是 ______ （选填“正确”或“错误”）；对该猜想对应的实例，合理的解释是：在游泳池里，人越往下蹲受到的浮力越大，说明浮力的大小与 ________ 有关；
③要验证猜想一是否正确，可以在塑料瓶中 ____________ 后再进行探究；
④同学们讨论认为：猜想一和猜想二中的实例反应了物体的浮与沉可能与密度有关，要选用一个能漂浮在图e中盐水上的物体时，物体的密度应小于 _______ g/cm3（计算结果保留1位小数）；
(3)小明根据图中a-e的实验操作，给出一种测量盐水密度的实验方案：
①如图a所示，用弹簧测力计测出装沙的塑料瓶在空气中的重力G；
②如图c所示，用弹簧测力计悬挂装沙的塑料瓶浸没在水中（未接触烧杯底），其示数为F1；
③如图e所示，用弹簧测力计悬挂装沙的塑料瓶浸没在盐水中（未接触烧杯底），其示数为F2；则：盐水密度表达式为：ρ= ______ 。（用上述字母和水的密度ρ水表示）
24．图甲是“探究物体动能的大小与哪些因素有关”的实验装置，实验中让同一钢球A从斜面上不同的高度由静止释放，碰到同一木块B上。图乙是研究“牛顿第一定律”的实验装置，实验中让同一小车从斜面上相同的高度由静止释放，在粗糙程度不同的水平面上运动。

（1）设计甲实验的目的是研究钢球动能的大小与___________的关系；设计乙实验的目的是研究运动的小车与所受___________的关系；
（2）甲实验中让钢球从高为h的斜面由静止释放碰上水平面上静止的木块B，如图甲所示。实验时通过观察_______来判断钢球动能的大小。若斜面光滑，钢球从静止滚到斜面底端的过程中，钢球的机械能________（选填“守恒”或“不守恒”），甲实验将___________（选填“能”或“不能”）达到探究目的；
（3）乙实验是通过木块在粗糙程度不同的水平面上运动距离的远近推理得出运动的物体如果___________，将永远做匀速直线运动。
25．图是小明同学进行“探究杠杆的平衡条件”的实验情景，实验中所用的每个钩码重，杠杆上每一格长，部分实验数据已记录在下表中。

实验序号
动力
动力臂
阻力
阻力臂
1
1.5
2
1
3
2
1
4
2
2
3
1
4
1.5
2

(1)实验开始前，应先调节杠杆两端的__，使杠杆在__位置平衡，这样做是为了在实验中便于测量__；如发现杠杆左端偏高，则可将右端的平衡螺母向__调节。
(2)第二次实验中，保持钩码位置不动，把杠杆左边的钩码拿走1个，要让杠杆保持平衡，则应该将杠杆右边的钩码拿走__个。
(3)第三次实验中，小明把杠杆左边的钩码换成弹簧测力计，他的操作不规范，原因是他没有沿__方向拉弹簧测力计。
(4)在实验中，多次改变力和力臂的大小得到多组数据的目的是__
.多次测量取平均值减小误差
.避免偶然性，使实验结论具有普遍性
(5)请用公式表述杠杆的平衡条件：__。
26．一辆四轮汽车质量为2吨，在平直公里上匀速行驶6km，用时10分钟，汽车在行驶过程中受到的阻力为车重的0.5倍，当车静止时每个车轮与地面的接触面积为0.05m2。（g＝10 N/kg）求：
（1）汽车行驶的速度。
（2）汽车行驶过程中受到的阻力。
（3）汽车静止时对地面的压强。
27．如图所示容器中装有40cm深的水，小球重5N，用弹簧测力计挂着小球，并使小球的五分之二体积浸在容器的水中，此时弹簧测力计的示数为2N。（ ρ水=1.0×103kg/m3， g取l0N/kg），求：
（1）没放小球时，容器底受到水的压强。
（2）求小球的体积。
（3）把小球从弹簧测力计取下，浸没在容器的水中后放手，求小球静止时受到的浮力。

28．某工人用如图甲所示的滑轮组运送建材上楼，滑轮组的机械效率随建材重力变化的图像如图乙所示，钢绳和滑轮的摩擦力及绳重忽略不计，取。
（1）假如工人在内将建材匀速竖直向上提升了，作用在钢绳上的拉力为，求拉力的功率多少？
（2）动滑轮的重力是多少？
（3）当滑轮组的机械效率为时，所运建材的重力是多大？

【参考答案】
一、选择题
1．C
解析：C
【详解】
A．大气压随海拔高度的增加而减小；海平面处的气压在1.0×105Pa左右，珠穆朗玛峰顶气压远小于此数值，更不可能为1.5×105Pa；故A不符合题意；
B．人走路的速度约1.1m/s，人骑自行车的速度在5m/s左右；故B不符合题意；
C．一枚鸡蛋的质量在50g＝0.05kg左右，受到的重力为

故C符合题意；
D．物理课本重力约2.5N，课桌高度约0.8m；掉在地上的物理课本捡起来放在课桌上做的功约为

故D不符合题意。
故选C。
2．D
解析：D
【详解】
A．用水平力推桌子，桌子不动，保持静止状态，说明受到平衡力的作用，且水平方向上推力和摩擦力平衡，所以推力等于摩擦力，故A错误；
B．鸡蛋磕到碗边上时，鸡蛋受到的力和碗受到的力是一对相互作用力，大小相等，鸡蛋破的原因是蛋壳的坚硬程度小，故B错误；
C．推出去的铅球可以在空中继续运动，是因为铅球具有惯性；在空中的铅球，不再受手的推力作用，故C错误；
D．力是改变物体运动状态的原因，在草地上滚动的足球，最终会停下来，是因为足球受到了摩擦力的作用，故D正确。
故选D。
3．C
解析：C
【详解】
A．桌面对物体的支持力与物体所受重力是一对平衡力，故A错误；
B．物体对桌面的压力作用在桌面上，方向垂直桌面向下；物体受到的重力是因为受地球的吸引，作用在物体上，方向是竖直向下，故两个力不是同一个力，故B错误；
C．桌面对物体的摩擦力方向向左，作用在物体上；物体受到的水平拉力，方向向右，作用在物体上，且大小相等、同一直线，这两个力是一对平衡力，故C正确；
D．如果物体所受的力同时全部消失，因为物体具有惯性，保持原来的运动状态，会一直向右匀速直线运动，故D错误。
故选C。
4．B
解析：B
【详解】
A．图钉帽做得很大，是在压力一定时，增大受力面积减小压强，故A不符合题意；
B．喝饮料的管一端很尖，是在压力一定时，减小受力面积来增大压强，故B符合题意；
C．铁轨铺在枕木上，是在压力一定时，增大受力面积减小对路基的压强，保护路基，故C不符合题意；
D．滑雪用的雪橇。是在压力一定时，增大受力面积减小对地面的压强，故D不符合题意。
故选B。
5．D
解析：D
【详解】
同一支木棍重力相同，放在甲、 乙、丙三种液体中都处于漂浮状态，根据漂浮条件可知，木棍受到的浮力大小都等于自身重力，所以木棍所受浮力
F甲=F乙=F丙
由图可知，木棍在三种液体中排开液体的体积大小关系为
V排甲<V排乙<V排丙
根据F浮=ρ液gV排可知，三种液体密度关系为
ρ甲>ρ乙>ρ丙
图中三种液体的深度相同，再由 p=ρ液gh可知，容器底部受到的液体压强大小关系为
p甲>p乙>p丙
故选D。
6．A
解析：A
【详解】
由图可知车厢绕着点C转动，所以C点为支点；当物体A放在车厢的后部时，动力臂大于阻力臂，因此省力。如图所示

故A正确，BCD错误。
故选A。
7．C
解析：C
【详解】
A．由图可知，当物块受到的浮力减小时，是物块不断露出水面的过程，故物块的边长为：a=0.6m-0.5m=0.1m，故A错误；
B．物块的体积：V=a3=(0.1m)3=1×10-3m3，根据阿基米德原理可知，物块浸没水中时受到的浮力：F浮=ρ水gV排=1.0×103kg/m3×10N/kg×1×10-3m3=10N，物块在出水前受到的拉力：F拉=G-F浮=16N-10N=6N，故B错误；
C．物块的质量：m===1.6kg，物块的密度：ρ===1.6×103kg/m3，故C正确；
D．由图可知，当物块沉在水槽底部时，其上表面在水下的深度为：h=0.5m，故此时上表面受到水的压强：p=ρ水gh=1.0×103kg/m3×10N/kg×0.5m=5×103Pa，故D错误．
8．C
解析：C
【详解】
A．木块匀速下滑，所以动能不变，而斜面与木块之间有摩擦，下滑过程中克服摩擦力做功，重力势能转化为内能，故A错误；
B．木块能够沿斜面下滑是受到重力的作用，故B错误；
C．木块匀速下滑时，处于平衡状态，所受的是平衡力，故C正确；
D．斜面和水平桌面由相同的材料制成，则木块在整个过程中，与物体的接触面的粗糙程度相同 ，木块在斜面上滑下时，对斜面的压力不等于木块的重力，而在水平桌面上运动时，对木块的压力等于重力，即木块对接触面的压力不同，那么整个过程中受到的摩擦力的大小也不相同，故D错误。
故选C。
二、填空题
9．发生形变 相互 不变
【详解】
[1]杆受到力的作用而弯曲，说明力可以使物体发生形变。
[2]运动员利用杆对他的力腾空越杆，说明力的作用是相互的。
[3]惯性是物体具有的一种保持原运动状态不变的性质，其大小与质量有关，由于质量不变，故惯性不变。
10．惯性 作用点
【详解】
[1]跳远运动员快速助跑跳起后，身体由于惯性要保持原来起跳前的速度在空中继续前进，以此来提高成绩。
[2]足球比赛中，运动员适当控制作用在足球上的力的作用点和方向，便能踢出“香蕉球”，这说明力的作用效果与力的作用点和方向有关。
11．增大 增大压力
【详解】
[1][2]根据压强公式 p= 可知，刀钝了切不动，在磨刀石上把刀磨一磨就容易切了，这是利用减小受力面积的方法来增大压强；或者可以使劲切，利用增大压力的方法来增大压强。
12．C
解析：C 沙粒质量最大大，动能最大
【详解】
[1][2]稻谷、稻谷壳、砂粒三者中，砂粒的质量最大，稻谷的质量次之，稻谷壳的质量最小，它们的速度相同，由于砂粒的质量最大，稻谷壳的质量最小，所以砂粒的动能最大，克服阻力运动的最远，稻谷壳的动能最小克服阻力运动最近，稻谷介于它两个之间。
13．F
解析：1
【详解】
[1]由图丙知，木块在2s～6s时间内作匀速直线运动，根据图乙知，此时的拉力为3N，根据二力平衡的条件，木块在4s~5s时间段内受到的摩擦力为3N。
[2]由图乙知，木块在7s～8s时间段内受到拉力为2N，因木块对支持面的压力大小和接触面的粗糙程度不变，故木块受到的滑动摩擦力大小不变，木块在7s-8s时间段内受到的的合力为
F合=f-F=3N-2N=1N
14．小于 减速
【详解】
[1]轿车在快速行驶过程中，车子上方空气的流速大于车子下方空气的流速，因而车子上方气体的压强小于车子下方气体的压强，轿车上、下方所受到的压力差形成向上的升力，从而使得轿车对地面的压力小于车的重力。
[2]在汽车突然减速或者紧急刹车时，车上人员由于惯性仍保持原来的运动状态，身体会向前倾而容易撞到车身上造成伤害。安全带就是为了防止突然减速时由于惯性对人造成伤害的。
15．75 3
【详解】
（1）[1]杠杆在水平位置平衡时，C点力为0.5N3=1.5N
C点力臂为2l，A点力臂为4l，故由杠杆原理可知，A点力为0.75N，即在A点施加竖直向上、大小为0
解析：75 3
【详解】
（1）[1]杠杆在水平位置平衡时，C点力为0.5N3=1.5N
C点力臂为2l，A点力臂为4l，故由杠杆原理可知，A点力为0.75N，即在A点施加竖直向上、大小为0.75N的拉力；
（2）[2]B点力臂为2l，C点力与力臂不变，故由杠杆原理可知，B点力为1.5N，此时为等臂杠杆，故应在B点悬挂3个相同的钩码。
16．8×10³ 40
【详解】
[1]由图乙可知，A点在CB的延长线上，且h与F是一次函数关系，设为
h=kF+b
函数过（0，0.2）和（600，0.5）两点，所以可解得函数为
h=5×
解析：8×10³ 40
【详解】
[1]由图乙可知，A点在CB的延长线上，且h与F是一次函数关系，设为
h=kF+b
函数过（0，0.2）和（600，0.5）两点，所以可解得函数为
h=5×10-4F+0.2
当h=0时（即物体刚离开液面），解得F=-400；由题意可知它表示的量就是工件受到的重力，即当浸入深度为0时（工件在空气中），要用400N的力向上提起，所以工件的重力G=400N，C点所对应状态，即工件刚好完全浸入h=0.5m，即立方体工件的边长是0.5m，当浸入深度为0.2m时，F=0，说明工件处于漂浮状态，此时
V排=Sh浸=0.5m×0.5m×0.2m=0.05m3
工件处于漂浮，则
F浮=G
ρ油gV排=G
则油的密度
ρ油==0.8×103kg/m3
[2]由图乙可知，当浸入深度为0.2m时，F=0，说明工件处于漂浮状态，当F=400N时，工件的下底面与油面的距离为0.4m，工件下降时，同时液面上升，所以此时工件下底面比漂浮时向下运动了0.1m，工件的重心下降0.1m，重力对工件做的功
W=Gh=400N×0.1m=40J
三、解答题
17．【详解】
支持力F的作用点可画在物体的重心上，支持力的方向垂直于斜面向上，大小为4N；木块对斜面的压力的方向是垂直于斜面向下的，作用点画在接触面的中点处。斜面对物体的支持力和物体对斜面的压力是一对
解析：
【详解】
支持力F的作用点可画在物体的重心上，支持力的方向垂直于斜面向上，大小为4N；木块对斜面的压力的方向是垂直于斜面向下的，作用点画在接触面的中点处。斜面对物体的支持力和物体对斜面的压力是一对相互作用力，二者大小相等，如图所示：

18．【详解】
支点为O，延长F1的作用线，从支点画出F1的作用线的垂线，支点到垂足的距离为F1的力臂l1，如下图所示：
解析：
【详解】
支点为O，延长F1的作用线，从支点画出F1的作用线的垂线，支点到垂足的距离为F1的力臂l1，如下图所示：

19．【详解】
（1）[1]由力臂的定义可知，力臂为支点到力的作用线的垂线段，故过支点B作力F延长线的垂线段，可得到力F的力臂如下图所示，杠杆所受的阻力为绳子对杠杆的拉力，方向竖直向下，
解析：
【详解】
（1）[1]由力臂的定义可知，力臂为支点到力的作用线的垂线段，故过支点B作力F延长线的垂线段，可得到力F的力臂如下图所示，杠杆所受的阻力为绳子对杠杆的拉力，方向竖直向下，故其所受阻力F2如下图所示：

（2）[2]要使滑轮组最省力，则滑轮组中动滑轮承重的绳子数应最多，故由图中可知，动滑轮上有三股绳子承重时滑轮组最省力，绕线方式如下图所示：

20．2 2 正比 不能
【详解】
(1)[1][2]由图可知，弹簧测力计的量程是0~5N，弹簧测力计的分度值是0.2N，测力计示数为2N。
(2)[3]由表中数据可见，质量增大
解析：2 2 正比 不能
【详解】
(1)[1][2]由图可知，弹簧测力计的量程是0~5N，弹簧测力计的分度值是0.2N，测力计示数为2N。
(2)[3]由表中数据可见，质量增大几倍，重力也相应的增大几倍，但是重力和质量的比值是不变的，比值的大小是一定值，因此可以得出的结论是物体的重力和质量成正比。
(3)[4]太空处于失重状态故与重力有关的实验不能完成。
21．匀速直线 甲、丙 不能 压力和接触面的粗糙程度都不相同 接触面粗糙程度 拉 2.3 C
【详解】
（1）[1]探究“滑动摩擦力的大小与哪些因素有关”
解析：匀速直线 甲、丙 不能 压力和接触面的粗糙程度都不相同 接触面粗糙程度 拉 2.3 C
【详解】
（1）[1]探究“滑动摩擦力的大小与哪些因素有关”的实验中，根据二力平衡的知识，为了能够使弹簧测力的拉力大小与木块受到的摩擦力大小相等，应该用弹簧测力计拉着木块做匀速直线运动。
（2）[2]要探究滑动摩擦力的大小与压力的大小是否有关，根据控制变量法可知需要控制接触面粗糙程度相同，改变压力大小，所以应该选择甲、丙两图。
（3）[3][4]比较乙、丙两图发现，接触面受到的压力和粗糙程度都不同，不能得到正确结论。
（4）[5]要研究滑动摩擦力与接触面积大小是否有关，根据控制变量法可知需要控制压力和接触面粗糙程度相同，只改变接触面积大小。
（5）[6]木块没有被拉动前，处于静止状态，有一个运动的趋势，受到静摩擦力的作用，因为受到平衡力的作用，所以弹簧测力计对木块也有一个拉力（弹簧测力计示数），且该静摩擦力的大小会随着拉力变化，直到达到最大，木块开始运动。
[7]由图丁可知，在0~4s，弹簧测力计木块的拉力随着时间的增加而增加，且在第4s时达到最大为2.3N，此时木块开始运动。所以要使木块由静止开始运动，至少要用2.3N的水平拉力拉木块。
[8]如果实验时木块所受的拉力是2N，由图丁可知，0~4s木块处于静止状态，则木块可能处于静止状态或者匀速直线运动状态。故ABD方便合题意，C符合题意。
故选C。
二
22．不漏气 大 深度 相同
【详解】
（1）[1]压强计是通过U形管中液面的高度差来反映被测压强大小的，用手轻轻按压几下橡皮膜，如果U形管中的液体能灵活升降，则说明装置不漏气。
解析：不漏气 大 深度 相同
【详解】
（1）[1]压强计是通过U形管中液面的高度差来反映被测压强大小的，用手轻轻按压几下橡皮膜，如果U形管中的液体能灵活升降，则说明装置不漏气。
（2）[2]压强计是通过U形管中液面的高度差来反映被测压强大小的，高度差越大，则探头处液体的压强越大。
（3）[3]实验1液体的密度相同，深度不同，可探究液体压强和深度的关系。
（4）[4]实验2液体的密度不同，可探究液体压强和液体密度的关系，根据控制变量法知需要控制水和酒精的深度相同。
二
23．e 错误 物体排开液体的体积 添加一些细砂 1.1
【详解】
(1)[1]根据①②知道，塑料瓶排开水的质量
m排水=167g-133g=34g
由于塑料瓶浸没
解析：e 错误 物体排开液体的体积 添加一些细砂 1.1
【详解】
(1)[1]根据①②知道，塑料瓶排开水的质量
m排水=167g-133g=34g
由于塑料瓶浸没，所以，塑料瓶排开水的体积

(2)①[2]物体浸没水中受到的浮力
F浮=0.4N-0.06N=0.34N
物体浸没在盐水中受到的浮力
F浮=0.4N-0.02N=0.38N
因为，浮力不相等，而物体所处的深度和浸没的体积相同，则是液体的种类（密度）不同的引起的，说明浮力的大小与液体的密度有关，根据实验d、e可以确定猜想二是正确的；②[3][4]物体在c、d中（排开液体的密度相同，都是水）中受到的浮力相同，而排开液体的体积都等于物体的体积，但物体所处的深度不同，故得出：物体浸在同种液体中，所受浮力大小与浸入液体的深度无关．根据实验步骤c和d可以验证猜想三是错误的；在游泳池里，人越往下蹲排开水的体积越大，人受到的浮力越大，说明浮力的大小与物体排开液体的体积有关；
③[5]要验证猜想一是否正确，即浮力的大小与物体的密度有关，根据控制变量法要改变物体的密度，在物体体积不变时，在塑料瓶中添加一些细砂可以改变塑料瓶整体的密度；
④[6]由a、c两图知，物体浸没在水中所受浮力
F浮=G-F′=0.4N-0.06N=0.34N
物体浸没在盐水中受到的浮力
F浮′=0.4N-0.02N=0.38N
由阿基米德原理知道
F浮=ρ水gV排=0.34N (1)
F浮′=ρ盐水gV排=0.38N (2)
浸没时V排相等，由(1)(2)知道，盐水的密度

物体的浮与沉与密度有关，要选用一个能漂浮在图e中盐水上的物体时，物体的密度应小于1.1g/cm3
(3) [7]由①②知道，物体浸没在水中所受浮力
F浮=G-F1
由①③知，物体浸没在盐水中受到的浮力
F浮′=G-F2
由阿基米德原理知道，
F浮=ρ水gV排(1)
F浮′=ρ盐水gV排(2)
浸没时V排相等，由(1)(2)知道，盐水的密度

24．速度 阻力
木块被推动的距离 守恒 能 不受力
【详解】
（1）[1]甲实验中同一钢球从斜面的不同高度由静止滑下，目的是研究质量一定时，物体的动能大小与速度的
解析：速度 阻力
木块被推动的距离 守恒 能 不受力
【详解】
（1）[1]甲实验中同一钢球从斜面的不同高度由静止滑下，目的是研究质量一定时，物体的动能大小与速度的关系。
[2]乙实验中，让同一个小车从同一高度滑下，则到达底端时速度相同，在粗糙程度不同的平面上运动时所受的阻力不同，所以乙实验的目的是探究小车的运动与所受阻力的关系。
（2）[3]甲实验中通过观察木块被推动的距离的大小来间接的判断物体动能的大小，木块被推的越远，表示钢球的动能越大，这种常用的实验方法是转换法。
[4] [5]若斜面光滑，钢球从静止滚到斜面底端的过程中只受重力作用，钢球的机械能守恒；斜面是否光滑与木块移动的距离无关，所以能完成实验探究。
（3）[6]由实验可知，接触面越光滑，物体所受阻力越小，物体运动的越远，所以由此推理，如果物体不受力，则运动的物体将永远保持匀速直线运动状态。
25．平衡螺母 水平 力臂 左 2 竖直
【详解】
(1)[1][2][3][4]在“探究杠杆的平衡条件”实验中，应先调节杠杆两端的平衡螺母；使杠杆在
解析：平衡螺母 水平 力臂 左 2 竖直
【详解】
(1)[1][2][3][4]在“探究杠杆的平衡条件”实验中，应先调节杠杆两端的平衡螺母；使杠杆在水平位置平衡，这样做是为了便于测量力臂；杠杆左端偏高，可将右端的平衡螺母向左端调节；或将左端的平衡螺母向左端调节。
(2)[5]钩码所挂位置不动，将左边的钩码拿掉一个，要使杠杆仍保持平衡状态，根据杠杆平衡的条件可知

所以

杠杆的处应该挂2个钩码，应将右边的钩码拿掉2个。
(3)[6]第三次实验中，小明把杠杆左边的钩码换成弹簧测力计，他的操作不规范，由表格可知原因是他没有沿竖直方向拉弹簧测力计。
(4)[7]通过实验总结归纳出物理规律时，一般要进行多次实验，获取多组实验数据归纳出物理规律才具有普遍性，结论才正确，所以在探究杠杆平衡的条件时，多次改变力和力臂的大小主要是为了获取多组实验数据归纳出物理规律，故选B。
(5)[8]由

和

可知杠杆的平衡条件为

故杠杆平衡的条件为。
26．（1）10m/s；（2）；（3）
【详解】
解：（1）在平直公里上匀速行驶6km，用时10分钟，汽车行驶的速度
（2）汽车在行驶过程中受到的阻力为车重的0.5倍，汽车行驶过程中受到的阻力
（3）
解析：（1）10m/s；（2）；（3）
【详解】
解：（1）在平直公里上匀速行驶6km，用时10分钟，汽车行驶的速度

（2）汽车在行驶过程中受到的阻力为车重的0.5倍，汽车行驶过程中受到的阻力

（3）汽车静止时对地面的压力等于汽车的重力，车静止时每个车轮与地面的接触面积为0.05m2，受力面积为每个车轮与地面的接触面积的4倍，汽车静止时对地面的压强

答：（1）汽车行驶的速度为10m/s；
（2）汽车行驶过程中受到的阻力为；
（3）汽车静止时对地面的压强为。
27．（1）4000；（2）7.5×10-4m3；（3）5N
【详解】
解：（1）容器中装有40cm深的水，容器底受到水的压强
（2）小球重5N，用弹簧测力计挂着小球，并使小球的五分之二体积浸在容器的水
解析：（1）4000；（2）7.5×10-4m3；（3）5N
【详解】
解：（1）容器中装有40cm深的水，容器底受到水的压强

（2）小球重5N，用弹簧测力计挂着小球，并使小球的五分之二体积浸在容器的水中，由阿基米德原理，小球受到浮力
……①
根据称重法测浮力
……②
由①②得

（3）小球浸没在水中所受的浮力
F浮′＝ρ水gV排＝1×103kg/m3×10N/kg×7.5×10﹣4m3＝7.5N＞5N
所以，小球浸没在水中放手后会上浮，最终漂浮，则小球静止时受到的浮力
F''浮＝G＝5N
答：（1）没放小球时，容器底受到水的压强为4000；
（2）小球的体积为7.5×10﹣4m3；
（3）小球静止时受到的浮力为5N。
28．（1）400N；（2）60W；（3）700N
【详解】
解：（1）由图知道，使用滑轮组承担物重的绳子股数n＝2，则1min绳子自由端移动的距离
s＝2h＝2×9m＝18m
拉力做的总功
W总＝Fs＝
解析：（1）400N；（2）60W；（3）700N
【详解】
解：（1）由图知道，使用滑轮组承担物重的绳子股数n＝2，则1min绳子自由端移动的距离
s＝2h＝2×9m＝18m
拉力做的总功
W总＝Fs＝200N×18m＝3600J
拉力的功率

（2）钢绳和滑轮的摩擦力及绳重忽略不计，滑轮组的机械效率

由图像知道，当η＝50%时，重物G'＝300N，则

解得动滑轮重力
G动＝300N
（3）当η″＝70%时

解得所运建材的重力
G''＝700N
答：（1）若某次运送建材的质量为40kg，则建材的重力400N；
（2）拉力的功率60W；
（3）当滑轮组的机械效率为70% 时，所运建材的重力是700N。
