公路隧道工程监理工作手册.doc

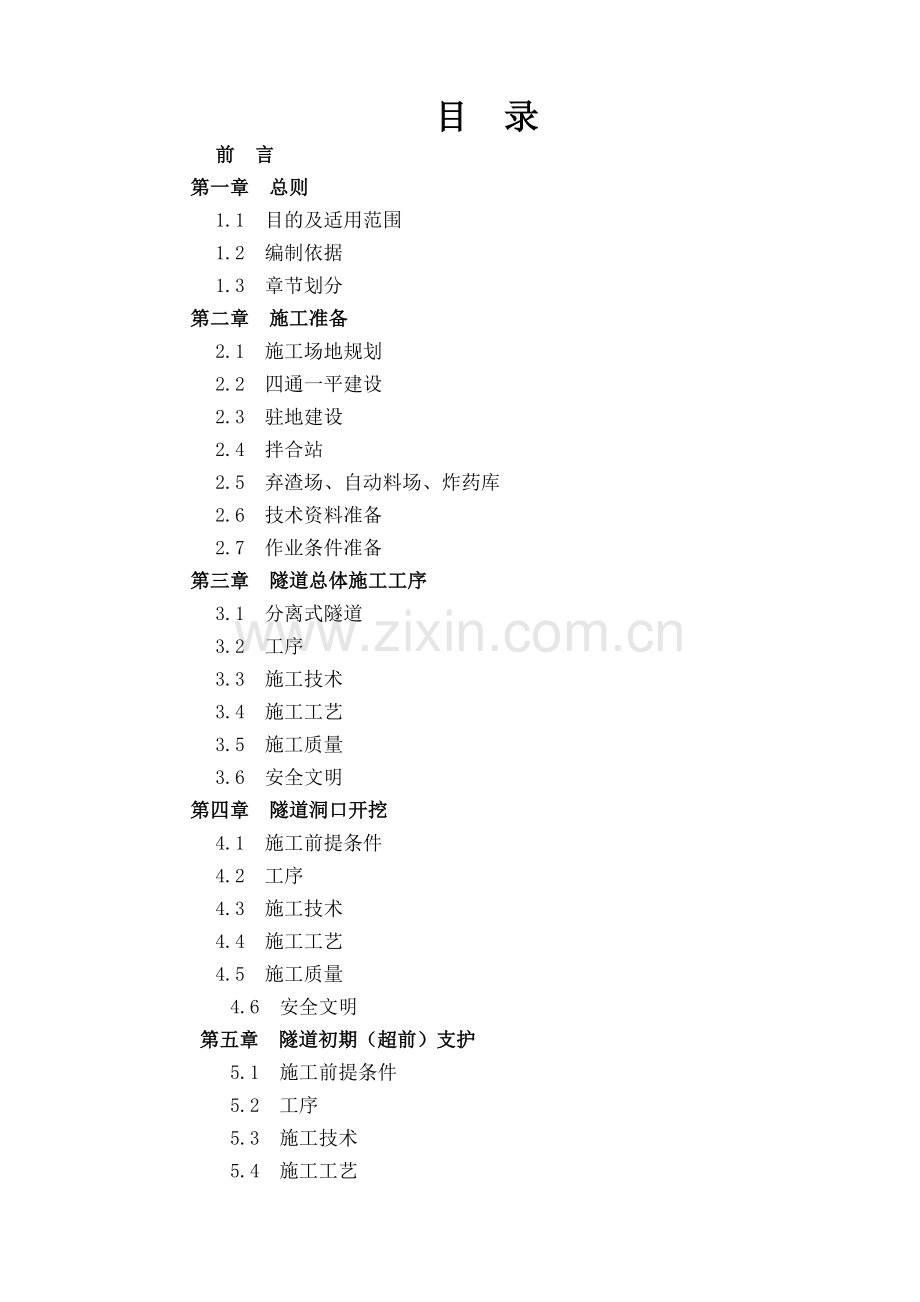

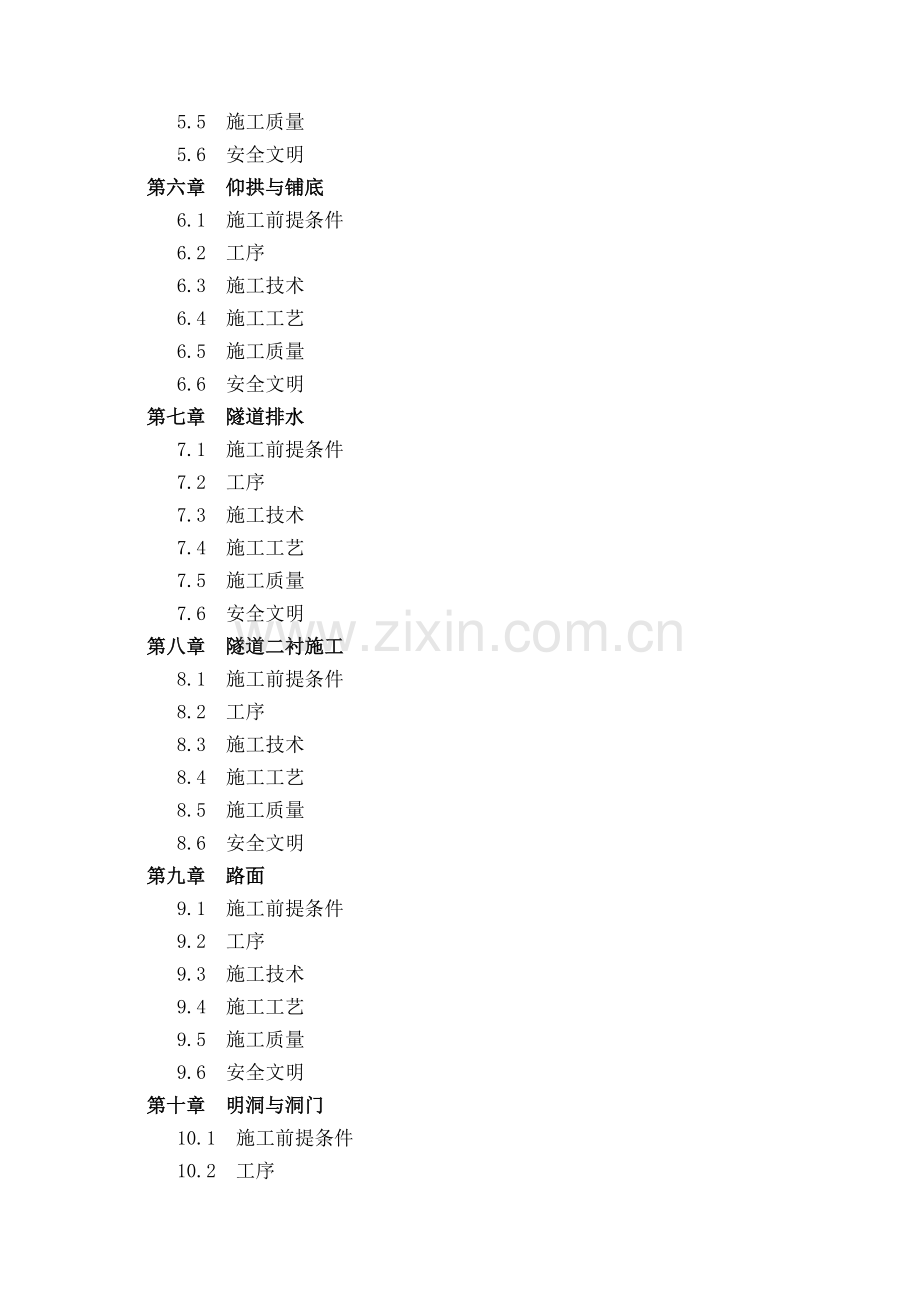

目 录前 言第一章 总则1.1 目的及适用范围1.2 编制依据1.3 章节划分第二章 施工准备2.1 施工场地规划2.2 四通一平建设2.3 驻地建设2.4 拌合站2.5 弃渣场、自动料场、炸药库2.6 技术资料准备2.7 作业条件准备第三章 隧道总体施工工序3.1 分离式隧道3.2 工序3.3 施工技术3.4 施工工艺3.5 施工质量3.6 安全文明第四章 隧道洞口开挖4.1 施工前提条件4.2 工序4.3 施工技术4.4 施工工艺4.5 施工质量4.6 安全文明第五章 隧道初期（超前）支护5.1 施工前提条件5.2 工序5.3 施工技术5.4 施工工艺5.5 施工质量5.6 安全文明第六章 仰拱与铺底6.1 施工前提条件6.2 工序6.3 施工技术6.4 施工工艺6.5 施工质量6.6 安全文明第七章 隧道排水7.1 施工前提条件7.2 工序7.3 施工技术7.4 施工工艺7.5 施工质量7.6 安全文明第八章 隧道二衬施工8.1 施工前提条件8.2 工序8.3 施工技术8.4 施工工艺8.5 施工质量8.6 安全文明第九章 路面9.1 施工前提条件9.2 工序9.3 施工技术9.4 施工工艺9.5 施工质量9.6 安全文明第十章 明洞与洞门10.1 施工前提条件10.2 工序10.3 施工技术10.4 施工工艺10.5 施工质量10.6 安全文明第十一章 监控量测11.1 监控量测前提条件11.2 工序11.3 监控量测技术11.4 监控量测工艺11.5 监控量测质量11.6 安全文明第十二章 附属工程12.1 水沟、电缆槽前 言 公路建设事业的快速发展，高速公路建设对质量要求越来越高，工艺水平也随着提高。高速公路隧道建设施工技术和管理水平有了长足的进步。但施工期间暴露的质量问题仍不少，质量通病也未得到有效遏制。 为提高公路隧道工程施工技术水平，保证施工质量，阳左高速公路JL2驻地办特编制公路隧道施工要点手册（试行本），该手册是以现行隧道设计、施工、验收等相关标准、规范为基础，总结隧道建设开工以来实践经验编制而成。该手册着重从工序、技术、工艺和管理的角度进行编制，旨在消除质量通病，提高施工管理水平，确保隧道工程质量。希望全体监理人员在实践中注意积累资料，总结经验，及时将发现的问题和修改意见反馈，以便修订时参考。第一章 总 则1.1目的及适用范围1.1.1目的为保证高速公路隧道建设的质量和耐久性，进一步规范隧道施工的各项工序操作，提高监理水平，实现阳左高速公路隧道施工标准化，克服质量通病，使高速公路隧道施工质量再加一个新台阶，特以现行标准、规范为基础编写本手册。1.1.2适用范围适用于阳左高速公路工程项目（含连接线）隧道工程建设。1.2编制依据1.2.1交通部公路隧道设计、施工规范及检验评定标准等相关规定及施工监理经验。1.3章节划分1.3.1本手册共十一章，分为总则、施工准备、隧道总体施工工序、隧道洞口开挖、洞身开挖、隧道初期（超前）支护、仰拱与铺底、隧道防排水、隧道二衬施工、路面、明洞与洞门、监控量测和附属工程。其中部分按分离式隧道、连拱隧道和小净距隧道分节分段落叙述。二、施工准备2.1施工场地规划2.1.1承包人进场后应立即组织进行现场踏勘，收集气象、水文及地质资料，了解现场施工材料供应和交通等施工条件，并写出调查报告，供项目部施工决策和进行施工场地规划。2.1.2施工现场布置2.1.2.1在施工期间，承包人应在隧道施工场地的显著位置悬挂安全文明生产、质量管理、廉政建设等标牌、标语：1、工程简介牌：对工程的主要构造，地质情况、施工方案、分阶段的工期计划等作一简要介绍。2、安全质量保证牌：明确对该项工程的安全质量保证措施。3、施工场地布置牌：采用电脑绘制，对施工现场的布置采用图示方式表达，注意位置、面积、功能。4、创优规划标识牌：主要明确该工程的创优目标及创优措施。5、安全生产操作规程牌：主要明确施工各工序的安全生产操作规程。6、廉政监督牌：主要明确施工廉政制度、廉政领导小组、廉政监督小组和廉政监督电话等。7、工程责任人标识牌：明确建设单位、设计单位、监理单位、施工单位的负责人及施工单位的项目总工、质检工程师、单位工程负责人、质检员，现场监理工程师、监理员。8、施工进度牌：主要反映隧道掘进、初支、铺底、二衬施工进度。9、各标识牌按矩形定制，其中采用白底蓝字中安全质量保证牌和廉政监督牌按1.5m*3m，其余按1.2m*2m的尺寸定做。2.1.2.2现场机械设备布置有序，必要时应悬挂安全操作规程，尺寸参照0.6m*0.8m，白底黑字。2.1.2.3现场各种防火、防高空坠落、安全帽等安全标识牌按照国家有关规定统一制作，悬挂于工地醒目位置。2.1.2.4现场的周转材料、半成品材料的堆放严格按照有关材料堆放的规定进行。标识牌按照0.4m*0.25m的制作，采用白底黑字。牌面标明材料规格、计量单位、材料来源、批号、质量状况等五项内容。2.2四通一平建设2.2.1施工便道、便桥2.2.1.1施工便道、便桥的技术质量要求1、施工便道路基宽度不小于4.5m，路面宽度不小于3.5m.,曲线或地形复杂地段应加宽。视地形条件和视距要求，不小于400M设置一处错车道，错车道路基宽度不小于6.5m，路面宽度不小于5.5m,长度不小于20m.2、便道土质路基地段基层采用不小于20cm厚的片（碎）石垫层，其面层为5cm的泥结碎石面层。挖方石质地段路基表面用泥结碎石找平。3、便道的两侧应设置边沟或排水沟。4、便道急弯、陡坡地段设置安全护栏和醒目的安全警示标志，岔路口设置方向指示牌。5、便桥应满足载重和排洪要求，汽车便桥净宽不小于3.5m，设置防护栏杆和超限标牌。2.2.1.2各施工便道从起点起依序编号，设便道标识牌于路口处，标识牌按照0.8m*0.6m尺寸制作，蓝底白字，标明便道序号、通往xx隧道进（出）口、陡弯段应设警示牌。2.2.1.3施工期间指定专人负责施工便道（便桥）的日常检查、保养和维修，做到雨天有人清沟排水，晴天有车洒水除尘，保证路面平整，行车舒适，确保畅通。2.2.1.4利用地方道路作为施工便道，承包人应提前与有关部门签定协议，待工程完工后按照协议进行补偿或修复。2.2.1.5工程完工后，承包人应将施工便道及便桥予以拆除。当地部门要求保留时应与相关部门签定协议，否则应予以拆除、复耕并对河道进行清理。2.2.2施工临时用电1、承包人向业主申请用电应包括以下内容：临时用电负荷的计算；临时用电线路的平面布置图；临时用电的安全使用方案；临时用电的安全组织机构。2、变电站宜设在洞口附近，并应靠近负荷集中地点或设在电源来线一侧。3、供电、照明线路布置应符合有关规范要求，根据施工需要计算变压器容量、台数。当隧道附近有高压线路通过时，应和当地电力部门协商确定高压电梯接位置。4、对于隧道用电应采用高压至洞口，低压进洞；长、特长隧道施工应考虑高中压进洞，以满足施工需要。5、隧道照明，在成洞地段和不作业地段采用220V,作业地段一般不大于36V，动力设备采用三相380V.2.2.3施工供水1、寻找水源，按施工需要的供水压力（水压不小于0.3MPa）合理选址修建高位水池，安装上、下水管道。2、对修建高位水池困难的隧道，宜采用变频高压供水装置满足施工需要。2.2.4施工通风1、压风站应在洞口旁边选址修建，并宜靠近变电站，应有防水、降温、保温和防雷击设施。2、压风站供风能力须满足隧道正常施工需要，供风管路布置应尽量避免压力损失，保证工作面使用风压不小于0.5MPa；并配备一定数量的内燃压风机满足隧道前期施工需要。2.2.5施工期间“三管两线”按规范要求布置。2.2.6施工场地平整1、场地平整的机械应先进场，以便征地完成后，立即按规范要求开展平整压实工作。2、场地平整宜一次到位，以免影响后续工作。所有清表、弃土应规范堆弃，不得影响周围环境。2.3驻地建设2.3.1承包商自接到中标通知书后，45天内必须完成驻地建设。2.3.2项目部组织机构的设置，应符合业主对项目机构设置的要求，确保本项目的质量、安全、进度和投资等各项目标得以顺利实现。2.3.3项目经理部应建立能够有效运行的安全、质量保证体系，体系中相关人员的资历、数量应与投标承诺相一致。项目部得项目经理、总工、试验室主任等主要管理人员应保持稳定，不得频繁更换。若需更换，必须报业主批准。2.3.4项目部应设置岗位牌，项目管理人员上工地一律佩戴胸牌，特殊工种须持证上岗。2.3.5项目部无论是租赁房屋或自行搭建临时房屋作为工作和生活用房，必须保证能容纳30人开会且不小于40m2的会议室，不小于15 m2的资料室和不小于100 m2的试验室，室外有一定的停车场地。1、项目部会议室（办公室）应张贴表组织机构框图；安全、质量保证体系；路线平、纵面缩图工程形象进度图和网络计划图；晴雨表项目质量方针和质量目标工期倒计时牌宣传栏工程简介其他各种管理制度和岗位职责等。2、项目部应设专职资料档案员，资料员必须要有工程类技术员以上的专业技术人员担任，各种技术资料填写规范，及时准确，手续完备，分类清晰，查阅方便，文件资料的编制整理应符合交通部有关竣工文件编制办法的要求。3、项目试验室仪器设备在签订合同后30天内必须全部到位，45天内完成安装、调试、标定和临时资质申请。仪器和人员的配备及其他工作环境应与其所承担的工地试验室工作相适应，并且在取得相应的资质后方可开展工作。各项管理制度健全，各种实验仪器和设备要有管理台账，超出标定期限的应重新标定。各种试验资料记录完整，真实有效，严禁造假。2.3.5工地房屋1、承包人在工地搭建的临时生活用房，必须选择在地质稳定、地势较高、排水良好和水电道路畅通的地方，生产生活用房应分开搭设。2、工地用房必须搭设稳固，室内外地面采用5cm后的C15砼进行硬化。3、工房不提倡搭通铺，一室不得超过8人，人均居住面积不小于2M2.4、承包人应做好工地房屋内的安全用电和防火工作，必须按有关规定配备消防器材，台风季节应做好防台风各项准备工作。5、承包人应搞好工地生活区环境卫生工作，对生活垃圾和污水进行合理处理，保证周围环境整洁卫生。2.4拌和站2.4.1拌和站应合理划分为生活区、拌和作业区、材料计量区、材料库及运输车辆停放区。隧道原则上一端只设置一套拌和站，供两个单洞集中使用。2.4.2拌和站的场地处理1、拌和站的所有场地必须进行砼硬化处理，要求使用20cm厚石渣垫层，20cm厚的C20砼作为面层。2、场地硬化按照四周低，中心高的原则进行，面层排水坡度不应小于1.5%，场地四周应设置排水沟，排水沟底面采用M7.5砂浆进行抹面。3、在场地外侧合适的位置设置沉砂井及污水过滤池，严禁将站内生产废水直接排放。4、拌和站应采用封闭式管理，四周设置围墙，进出站设置大门，并悬挂安全、生产标语。2.4.3拌和站生产能力和规模1、隧道拌合站必须达到三仓式自动计量标准，单机生产能力不小于50m3/h,总装机能力以满足最大批砼数量需要为原则。2、在主要拌合站建设完成之前，承包人施工所用砼必须采用450L的强制式拌和机拌合，砼罐车运输。所有永久工程必须实现砼集中拌合生产，以管道泵送或砼罐车运输。3、拌和站在建设完成后，需根据拌站的功率配备相应的备用发电机，确保拌和站有可靠的电源使用。4拌和站的计量设备应通过当地政府计量部门标定后方可投入生产，使用过程中应定期进行标定，确保计量准确。2.4.4拌和站的砼配合比标识牌拌和机操作房前醒目位置应悬挂配合比标识牌，标识牌采用镀锌铁皮制作，尺寸0.6X0.8m，白底红框黑字，喷涂油漆确保不褪色，数字用彩笔填写，字迹工整清晰可辨。标示牌包括以下内容：砼设计与施工配合比（含外加剂）、日期、集料的计算与实测含水量、各种材料的每盘用量等。2.4.5水泥库房及外加剂房1、承包人原则上应使用散装水泥，在个别条件不允许情况下，应建造库房，使用袋装水泥。库房的面积按照1.5t/m2标准建设。2、库房中外加剂与水泥应分开存放，存放高度不应超过1.5m；不同批次、不同品种、不同生产日期的水泥应分区堆放，并根据不同检验结果采用统一的材料标示牌进行标识；库房应设置入库门和出库门，确保水泥的正常循环使用。3、水泥库房原则上采用砖砌，尽量靠近拌和机，库房内部采用水泥粉刷，地面采用C20砼进行硬化，上铺2层油毡，然后利在30cm高的砖砌地梁上搭5cm木板，铺设油毡，使水泥储存离地30cm。水泥存放应远离四周墙体30cm以上。4、水泥库房内应建立详细的水泥调拨台账，使物资的使用具有一定的可追溯性。5、C30及以下砼可采用年产40万吨以上厂家生产的立窑水泥，且安定性必须达到规范要求；C30以上砼必须使用旋窑水泥。6、使用散装水泥的拌和站，要设水泥储存罐，根据用量选择水泥罐容量，配合电脑自动输入。2.4.6砂石料的场地规划1、凡用于正式砼工程的砂石料应按不同粒径、不同品种分仓存放在料棚内。不得混堆或交叉堆放，分料仓应砌筑1.5m高的墙体隔开，采用石灰或水泥砂浆抹面，仓内地面设不小于2%的坡度，以利排水。2、砂石料按2.1.2.4规定设置材料质量的检验标识牌。2.5弃渣场、碎石加工厂、炸药库2.5.1隧道施工前应详细调查，并在业主和当地政府配合下，选择出渣运输方便、距离短的场所作为弃渣场，场地容量应能容纳隧道弃渣量。不得占用其他工程场地和影响附近各种设施的安全；不得影响附近的农田水利设施，不占或少占农田；不得堵塞河道、河谷，防止提高水位和恶化水流条件。2.5.2隧道开挖弃渣的强度等指标符合建材需要时，现场应建碎石场充分利用。加工碎石设备应采用带除尘装置的反击破碎石机，并有配套的联合重筛分设备，喷射砼用的小碎石采用锤击式破碎机加工。日产在100M3以上的碎石场宜配自动或半自动水冲洗设备，以提高碎石质量。2.5.3炸药库应选在远离人群居住，并经公安部门批准，办理相关手续，距离洞口不小于500m。根据施工进度计划安排及月循环进尺核定炸药库库容量。雷管库和炸药库必须分开建造，两者的距离不得少于30m,库房四周进行全封闭，且安设防雷击，放热及警报系统，并有专人值守，其他设施必须符合公安部民用火工品管理条例。2.6技术资料准备2.6.1在开工前，应对设计文件进行审查和现场核对，并熟悉设计文件内容，对设计中存在的问题及时提请设计单位解决，并做好设计技术交底。2.6.2完成试验室临时资质申报和材料的招投标工作以及砼配合比的设计、实施性施工组织设计编制及报批。2.6.3承包人接桩后，应在28天内完成导线、水准点的复测和加密测量工作，并做好各桩点的保护措施直到工程竣工。2.6.4编制实施性施工组织设计承包人在签订合同协议后的一个月内完成编制实施性施工组织设计，实施性施工组织设计应包括编制依据、工程概况、场地布置及临时工程的准备情况、主要施工人员、设备、机构设置、工程项目的进度计划、材料及机械设备的上场供应计划、资金使用计划、单位、分部及分项工程划分、工区划分、主要施工方案、施工方法、工艺及质量控制、安全、文明施工的各项保证体系和措施。选择施工方法应根据地质条件，结合隧道长度、断面、结构类型、工期要求、施工技术力量、安全生产、机械设备、材料、劳动力组合等情况合理确定，并依此编制进度计划。2.6.5单位、分部、分项工程的划分承包人应按照公路工程质量验收评定标准JTG F80/1-2004的规定，在工程开工前将本项目单位、分部、分项工程的划分书面报送监理工程师审批，作为工程内业资料编制的依据之一。2.6.6总体开工报告开工前应向监理工程师批报，主要内容包括：施工机构、质检体系、安全体系的建立和劳动力安排，材料、机械及检测仪器设备进场情况，水电供应，临时设施的修建，施工方案准备情况等。2.6.7分部或分项工程开工报告分部或分项工程开工前14天向监理工程师提交开工报告，其内容包括：施工地段与工程名称；现场负责人名单；施工组织和劳动力安排；材料供应、机械进场等情况；材料试验及质量检查手段；风水电供应；临时工程的修建；施工方案进度计划以及其他需要说明的事项等。2.7作业条件准备2.7.1材料采备1、隧道施工前应做好水泥、砂石料、钢筋（材）、外加剂、防水板、透水管等各项材料的招标订购工作，并根据施工进度计划，制定材料供应计划；特别是做好隧道前期施工支护所需材料的采备工作，如：水泥、中（粗）砂、小碎石、速凝剂、钢纤维、钢筋等材料以及早强锚固药卷、钢拱架等成品、半成品等。2、材料采购应严格按材料招投标程序进行，选择供应能力强、质量合格、价格优惠的供应厂家。3、材料进场前严格进行检查验收和取样送检，试验合格经监理工程师认可后方可进料；杜绝不合格材料进入现场。2.7.2组织机械设备进场1、隧道前期进场的机械设备主要有以下几种：土石方施工设备：包括挖掘机、推土机、压路机和自卸汽车等；隧道开挖及出渣运输设备：凿岩机、台车（架）、装载机、大吨位自卸汽车等；隧道支护设备：湿喷机、管棚钻机、注浆机等；混凝土施工设备：砼搅拌机、配料机、砼运输车、捣固设备、衬砌台车（模板、拱架）等；钢筋（结构）加工设备：钢筋调直机、切断机、弯曲机、电焊机等；风、水、电供应设备：内燃空压机、电动空压机、水泵、（变频高压供水装置）、变压器、发电机等。相应阶段配备的检测仪器和设备2、机械设备应本着性能优良、配套合理、功效高的原则配备，并根据施工进度计划安排，分阶段、分期组织进场，以满足施工需要。2.7.3组织施工队伍进场隧道施工的钻爆、运输、支护、模筑衬砌等作业均宜安排专业化队伍进行施工，施工前应根据施工进度计划、施工技术水平等制定详细的劳动力计划，及时组织进场，以满足施工需要。2.7.4材料样品及有关技术条件资料应列入建设档案备查。第三章 隧道总体施工工序3.1分离式隧道3.1.1工序划分一般双线分离式隧道工序可划分为：洞顶截水沟开挖、砌筑及洞口排水工程；洞口土石方开挖及边、仰坡和成洞面临时防护；进洞辅助措施施工；浅埋段及洞口明洞模衬砌施工；洞门施工；洞身开挖；洞身初期支护；仰拱和铺底；洞身防排水；二次衬砌；洞内路面等。3.1.2总体程序：见图3.1.2开工前施工准备洞顶截水沟开挖、砌筑及洞口排水洞口土石方开挖及临时防护套拱、超前管棚浅埋段开挖、初期支护及仰拱施工浅埋段及洞口明洞模筑衬砌施工洞门及其附属施工洞身开挖及排水洞身初期支护洞身防水设施仰拱和铺底模筑二次衬砌洞内路面及两侧沟槽 图3.1.2 隧道总体施工工序3.1.3要点说明1、若洞口设有明洞、且洞口地质情况相对较好的隧道，可先进暗洞，由内向外施作洞口明洞模筑衬砌，再进行洞身段开挖、初支、二衬的顺序施工。若洞口地质情况较差时，应先进行洞口土石方开挖，再处理好明、暗洞交接面后，进行明洞主体模筑衬砌，并及时施作洞门，然后再进行暗洞浅埋段施工，洞身段开挖、初支、二衬施工，此时对图中程序相应进行调整。2、洞口段施工应将洞顶截水沟及洞口排水；洞口土石方的开挖及开挖面的临时防护；进洞辅助措施施工；暗洞浅埋段开挖、初支、仰拱铺底、二衬；明洞主体模筑衬砌、防排水、土石方回填；洞门圬工施工等诸多环节统筹考虑，“减少干扰、以保证洞口施工安全”为原则，合理安排其施工先后顺序。第四章 隧道洞口开挖4.1施工前提条件4.1.1隧道进口联测已完成，且贯通误差符合规范要求；测放出进洞控制桩，并保护良好；边、仰坡开挖边线、明暗洞交界里程等量测放样已按规范完成；4.1.2对洞口情况已进行了详细调查，如洞口的地形情况，有无不良地质或偏压；植被分布情况；征地拆迁情况，对地表沉降要求严的构筑物分布及结构特点；洞口地表有无泉眼出露，地下水分布情况，对围岩的影响程度，洞口土体含水量、朔性指数等原始参数等等；4.1.3洞口范围内的函数等相关工程施工情况满足隧道正常施工条件。对不稳定的洞口边坡已进行处理；4.1.4洞顶截水沟已完成，并设置了必要的临时排水措施，永临结合，初步形成畅通的洞口排水系统；4.1.5洞顶沉降观测点、基点已布设完成，并取得第一组数据；4.1.6洞口开挖及进洞方案已报批，并有应急情况下的预案；4.1.7锚喷支护用材料已到位；劳力、机具已到位，具备施工条件。4.2工序4.2.1工序划分本项工作内容包含以下工序：洞顶截水沟开挖、砌筑；洞口其他排水工程；洞口土石方开挖；边仰坡及成洞面临时防护；洞口套拱、管棚棚架式体系等辅助进洞措施施工。4.2.2施工程序施工程序见图4.2.2洞顶截水沟及其他排水工程施工，完善洞口排水系统自上而下分层进行洞口土石方开挖随开挖及时进行边、仰坡及成洞面锚喷临时防护测量放样，在成洞面上挖槽，安装洞口第一榀钢拱架钻孔、安装第一环超前小导管，导管尾端和钢架焊接，并预注浆加固围岩以50cm间距安装外侧第二榀钢拱架、连接固定两榀钢拱架拱架内缘挂模喷30cm砼，形成临时套拱+超前支护的棚架式体系转入暗洞浅埋段开挖、初支施工图4.2.2超前小导管辅助进洞程序4.2.3说明洞口套拱+超前小导管棚架式体系是洞口山体坡脚开挖后保证坡脚稳定的重要措施。当洞口地质很差且覆盖层很薄时，采用超前长管棚预支护，洞口设25号砼套拱，稳定坡脚并兼做管棚导向墙；当洞口围岩情况好时，洞口套拱等辅助措施可予取消。4.3施工技术4.3.1洞口排水工程施工1、洞顶截水沟是洞口排水工程的重要组成部分，可有效防止地表水渗入开挖面影响成洞面稳定。施工时，除严格按规范施工，还须用粘土将洞口顶部地表凹坑填平或喷砼填平，使其排水顺畅，并接入两侧路基边沟内，形成完善的排水系统。2、反坡施工洞口，施工期间洞口设渗水盲沟，并将两侧排水沟于洞口部位设奖砌片石隔墙和洞外隔离。4.3.2洞口土石方开挖1、洞口土石方施工宜避开降雨期。洞口支挡工程应结合土石方开挖一并完成；洞口端墙处的土石方，应视地层稳定程度、洞口施工季节和隧道施工方法等选择施工时机和施工方法。2、洞口土石方采用明挖法施工，自上而下分阶段、分层进行开挖。第一阶段挖至设计临时成洞面，并视围岩情况，结合暗洞开挖方法，预留进洞台阶；第二阶段开挖其余部分，形成永久边仰坡。3、土方部分直接用人工配合挖掘机进行开挖；石方部分临近边仰坡处应预留光爆层，采用松动控制爆破，尔后再二次光面爆破成型，以减轻对洞口围岩的扰动，保证边坡平顺度。4、当洞口成型距洞门完成及永久防护到位的间隔时间较长，可结合山区多雨的气候特点，为防止开挖面渗水，保证此期间洞口坡体的稳定性，应采取锚喷网支护形式。洞口土石方每级开挖完成，应随之及时进行防护。4.3.4进洞辅助措施施工根据洞口围岩条件，通常采用的进洞辅助有超前砂浆锚杆、超前小导管和超前长管棚三种形式，和钢架支护联合设置，形成棚架式支护体系，以利于安全进洞。4.4施工工艺4.4.1洞口土石方开挖1、测量放样，洒白灰标示出开挖边线。2、自上而下逐段、逐层开挖，严禁掏底开挖或上下重叠开挖。开挖完成后，检查坡面成型质量，随之进行临时防护施工。3、土方采用挖掘机开挖，自卸汽车运至弃渣场。靠近边坡处预留30cm左右的保护层，人工清刷，及时夯实整平成型，防止超挖，保证边坡平顺度，坡率符合设计及规范要求。4、石质地层先采用松动控制爆破拉槽，再对边仰坡预留光爆层实施光面爆破。施工应严格按批准的爆破设计组织施工，对布眼、装药参数重点控制，严禁违章超量装药；爆破后，应及时清除松动石块。4.4.2临时防护1、在边坡、仰坡进行喷射混凝土前，用高压风清理坡面，并按设计规定或监理工程师的指示做好各项准备工作。2、在岩面上确定锚杆位置，控制钻孔方向进行钻孔，孔深和孔径应符合设计要求。钻孔完毕，应将孔内岩粉吹干净。3、安装锚杆，同时在钻孔内灌注水泥砂浆及锚固剂或图纸规定并经监理工程师批准的材料。4、埋设控制喷射混凝土厚度的标志，铺设钢筋网，网眼的大小应符合图纸规范，钢筋网应与锚杆联接牢固，与岩面的间隙宜为30mm，或按图纸规定。5、喷射混凝土采用干喷技术，分段、分片由下而上进行。4.5施工质量4.5.1洞口排水系统洞顶截水沟结构尺寸符合设计要求，砌体质量符合设计要求，排水顺畅，无堵塞、无淤积、无漏水，且两侧已接入路基排水边沟中；盲沟等临时排水工程能满足施工正常排水需要，完善排水系统。4.5.2洞口土石方开挖（1）成型坡面外观平顺美观，无浮石、危石；（2）超挖符合规范要求，边、仰坡破损率不大于设计值；（3）石质地层边、仰坡成型光爆残眼率硬岩70%，软岩50%，且分布均匀；上下台阶开挖错台不得大于5cm.4.5.3临时防护（1）锚杆布设均匀，材质、间距、长度均符合设计要求；锚固材料质量符合设计要求，抗拔力符合规范要求；（2）钢筋网材质、结构尺寸符合设计要求；安装牢靠；保护层厚度符合规范要求；（3）喷射混凝土原材料质量符合规范要求，强度评定合格，喷层厚度均匀且不小于设计值，喷层表面平顺美观。4.5.4进洞辅助措施（1）超前支护所有钢筋、钢管等材质，环向间距、纵向搭接长度、方向等布设参数，以及锚固所有材料均须符合设计及规范要求。（2）钢架的材质、结构形式及尺寸符合设计要求，安装榀间距、垂直度、扭曲度符合设计及规范要求，底脚浮渣必须清除干净，并预留支撑沉落量，以防侵入净空。4.6安全文明（1）进洞前应尽早完成洞口排水系统；（2）洞口土石方开挖必须自上而下分级进行，并及时做好临时防护；（3）开挖中应严格按规范要求进行沉降观测，随时监测、检查边坡和仰坡稳定情况，如有滑动、开裂等现象，应适当放缓坡度，保证边（仰）坡稳定和施工安全；（4）石质地层应严格松动控制爆破组织施工，不得采用深眼大爆破开挖边（仰）坡；（5）开挖的土石方应按施工组织设计要求在指定地点倾倒、存放、严禁弃渣土危及边坡及其他建筑物的稳定，并不得影响运输安全及周围环保要求；（6）偏压洞口施工应做好支挡、反压回填等工作，在开挖时，其开挖方法应结合偏压地形情况选定，不得人为因素加剧偏压。第五章 隧道洞身开挖5.1施工前提条件5.1.1中线、水平基准点布设合理，轴线放样和标高测量满足施工要求。5.1.2围岩周边收敛计、精密水准仪等监控量测仪器齐全，测点布置及时合理，量测方法可靠，量测数据反馈信息满足开挖正常作业要求；软岩地段能够准确的进行超前地质预报。5.1.3应配备激光断面仪，以便在成洞后和二衬前及时做好断面尺寸量测。5.1.4软岩地段施工时，应有合理的超前预支护或预加固措施，予留沉降量，保证开挖面稳定。5.1.5开挖方案切实可行，钻爆设计合理。炸药、毫秒雷管等材料性能指标满足施工需要。5.1.6钻孔台车、出渣运输车辆等各项机械设备性能良好可靠，配置合理。施工出渣运输线路布置合理，弃渣场地明确，道路状况良好。5.1.7劳动力组织科学，隧道工、爆破工等主要工种做到持证上岗。5.1.8照明、通风、供水、排水等辅助作业满足正常施工需要；5.1.9临时排水系统完善。5.2工序5.2.1一般要求1、各类围岩的开挖方法应根据地质条件、断面和自然条件等选定；开挖必须与支护、衬砌施工相协调。变换开挖方法时，应有过渡措施。级围岩因开挖后，围岩自稳时间短，故应坚持先护后挖，应有稳定开挖面的超前预支护或预加固辅助施工措施。其中级围岩段开挖是隧道施工的难点，应严格遵守软弱围岩不良地质地段“早预报、勤量测、管超前、弱爆破、短进尺、强支护、快封闭、紧衬砌”的原则，做到稳扎稳打，步步为营。2、双洞开挖时，应根据两洞的轴线间距、地质条件及其他自然条件，选择适宜的开挖方法，确定好两洞开挖的时间差、进度差，并采取措施防止后行洞开挖对先行洞周壁产生不良影响。一般地质条件较差的进度在前，地质较好的进度在后。3、当洞内掌子面地质分布不均匀、软硬差异较大或埋深较浅、在地形上有较大偏压时，在选择开挖方法时，应先挖地质较差或覆盖层较薄的一侧，以降低地质或地形偏压造成的不利影响。4、应尽量采用机械化开挖方式，人力开挖方式仅限于其他开挖方式不宜采用或在围岩不稳定的土质隧道中应用。5、出渣运输应根据隧道长度、开挖方法、机具设备、运量大小等选用合理的组织模式。采用无轨运输时，其装渣设备应与运输能力相适应。5.2.2分离式隧道5.2.2.1 级围岩隧道级围岩段通常集中在洞口段，岩层风化强烈、覆盖层较薄以及洞内的断层破碎带，通常宜采用的开挖方法有：单侧壁导坑法、双侧壁导坑法以及台阶分步法。单、双侧壁、台阶分步法施工：见图5.2.2.112铺设环向盲管及防水板11整体灌注仰拱砼，施工填充层13、施作二次衬砌1、拱部超前辅助施工2、拱部预留核心土环形开挖4、核心土开挖5、左侧边墙部位开挖3、上部初期支护6、左侧边墙及仰拱初期支护7右侧边墙部位开挖8右侧边墙及仰拱初期支护10、捡底、仰拱底中间部分初支9下台阶中间剩余部分开挖 图5.2.2.1 单、双侧壁、台阶分步法施工1、施工要点说明围岩开挖采用挖掘机和人工配合爆破施工，局部需爆破施工时，宜弱爆破施工，以尽量减少对地层的扰动。侧壁导坑法开挖时，根据围岩情况，导坑、正洞均可分台阶进行开挖。台阶长度应控制在35m内。台阶分步法施工时，核心土下台阶开挖应在前步工序稳定后方可进行。为防止上台阶初期支护下沉、变形，其底部宜加设槽钢托梁，托梁与钢支撑连为一体，并于每榀钢架设置两根锁脚锚杆与纵向槽钢焊接，锚杆布设俯角宜为45o开挖应坚持短进尺、多循环的原则，掘进循环进尺应根据地质条件、施工水平及钢架支护间距确定，一般宜为0.61.2m初期支护紧跟掌子面，并尽快施作仰拱及填充层，使支护结构早闭合。二次衬砌紧跟初期支护，尽快施做，发挥二次衬砌承载力，增大支护刚度。开挖应严格按规范做好监控量测工作，随时掌握围岩及支护的变形情况，以便及时修正支护参数，改变施工方法：同时，应有较准确的超前地质预报开挖时的排水工作要认真做好，在保证排水畅通的同时，重点要对两侧临时排水沟铺砌抹面，防止钢支撑基底软化。5.2.2.2 类围岩通常采用（短）台阶法施工。当施工机械设备的能力强，围岩条件又允许时，可以全断面开挖。台阶法施工程序见图5.2.2.21、拱部超前辅助支护施工2、上台阶开挖3、上部初期支护4、下台阶中槽开挖5、左侧马口开挖，左边墙锚喷支护6、右侧马口开挖，右边墙锚喷支护7、调平层或铺底施工9、施作二次衬砌8、铺设环向盲管及防水板图5.2.2.2 台阶法施工程序框图2）要点说明施工亦先护后挖，宜采用超前锚杆或超前小导管辅助施工措施。开挖应尽量采用微震光面爆破技术。初期支护应紧跟开挖面；上台阶施工时，钢架底脚宜设锁脚锚杆和纵向槽钢托梁以利下台阶开挖安全。隧道两侧的沟槽及铺底部分和下台阶一次开挖成型。5.2.2.3 级以上围岩段全断面开挖级以上围岩段宜采用掘进台车全断面法进行开挖。见图5.2.2.3全断面开挖初期支护调平层或铺底施工铺设环向盲沟及防水板施作二次衬砌 图5.2.2.3 全断面法开挖施工工序框图5.2.3连拱隧道1、一般规定连拱隧道施工时，结构受力条件一般较差、开挖跨度大，施工应采取强有力的超前预支护或预加固措施以保证开挖安全。根据经验，类围岩采用超前长管棚或超前小导管预支护措施，级围岩宜采用超前锚杆或超前小导管预支措施。为保证连拱隧道施工安全，应做到以下几点：（1）软岩地段施工应严格按第5.2.1款第一条规定进行施工（2）钻爆法施工应采用微震光面爆破和减轻地震动力爆破技术，以减轻爆破对围岩的扰动（3）分块、分步开挖的步骤和顺序要有利于围岩自身支撑作用的发挥，做到开挖切块合理、程序安排得当；（4）开挖循环进尺应和支护参数相匹配，短进尺、多循环进行施工，支护紧跟开挖，并及时施做仰拱，形成支护闭合环；（5）应严格按设计要求进行中隔墙施工，重视对中墙顶和基地加固工作，以提高中墙的抗收敛变位能力；（6）应做好主洞施工期间对中隔墙的保护和加固工作，既要防止直接对中墙表面产生伤害，又要防止对中隔墙产生的偏压。（7）严格按设计及规范要求，合理安排两侧主洞开挖、初支、二衬等工序的先后顺序及步距，减少先行洞、后行洞施工时相互对围岩及结构的扰动，保证施工安全。（8）一般情况下施工时先行洞开挖超前另侧主洞3050m，先行洞二衬衬砌断面落后后行洞开挖面距离现场根据爆破震动监测结果确定，一般不小于1020m，后行洞二次衬砌距其开挖面距离一般为40m。（9）山岭高速公路连拱隧道施工，由于开挖跨度大，施工除严格按设计及规范要求进行施工外，还应特别注意地形偏压带来的不利影响。（10）施工前，应完成偏压侧反压及防护加固等工作；在施工方法的选用及两侧主洞施工先后顺序的安排上，应有利于开挖时坡体的稳定，杜绝因人为因素而加强隧道偏压。（11）应按有关要求做好监控量测和信息化施工。2、各级围岩开挖方法级围岩段施工级围岩段施工宜采用三导洞法开挖施工方案，即在中隔墙部位设置中导坑，同时在两侧主洞各设一个侧壁导坑。级围岩段施工宜采用三导洞台阶法开挖。级及以上围岩段施工主洞宜采用全断法施工。具体施工方法步骤按设计及有关图纸说明进行。5.2.4小净距隧道1、小净距隧道开挖方法选择，应以减免对中夹岩的扰动，控制中夹岩的围岩变形，以有利于保证开挖过程中围岩的稳定性为原则。合理安排左右洞施工工序步距。根据以往经验，开挖宜应用微震爆破技术，分步进行开挖，短进尺，软爆破，快循环进行施工。2、小净距隧道开挖过程中，应合理安排开挖、支护的先后顺序，及时锚喷支护；并科学运
