整机装配工艺流程卡.doc

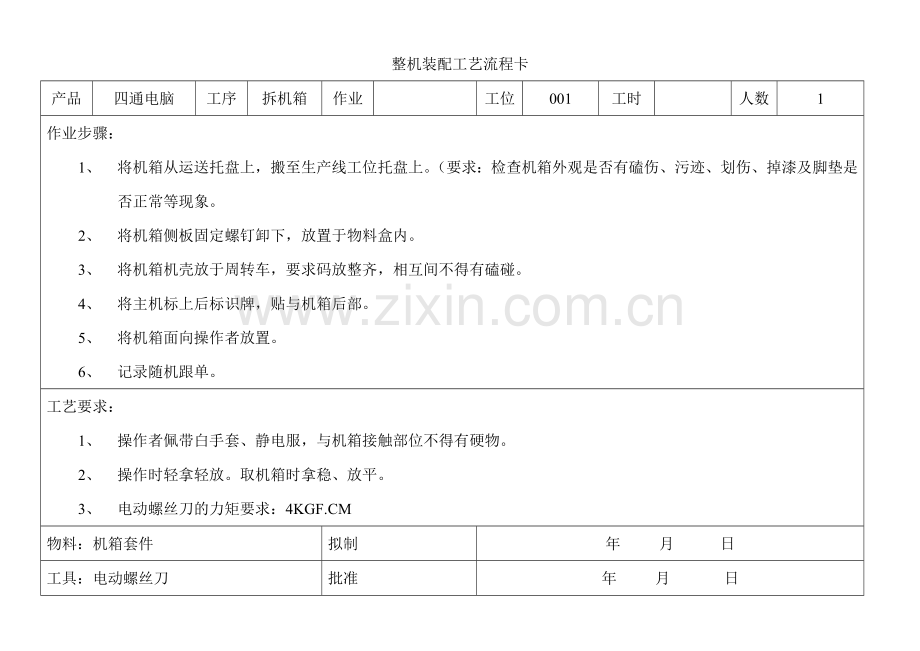

整机装配工艺流程卡
产品
四通电脑
工序
拆机箱
作业

工位
001
工时

人数
1
作业步骤：
1、 将机箱从运送托盘上，搬至生产线工位托盘上。（要求：检查机箱外观是否有磕伤、污迹、划伤、掉漆及脚垫是否正常等现象。
2、 将机箱侧板固定螺钉卸下，放置于物料盒内。
3、 将机箱机壳放于周转车，要求码放整齐，相互间不得有磕碰。
4、 将主机标上后标识牌，贴与机箱后部。
5、 将机箱面向操作者放置。
6、 记录随机跟单。
工艺要求：
1、 操作者佩带白手套、静电服，与机箱接触部位不得有硬物。
2、 操作时轻拿轻放。取机箱时拿稳、放平。
3、 电动螺丝刀的力矩要求：4KGF.CM
物料：机箱套件
拟制
年 月 日
工具：电动螺丝刀
批准
年 月 日

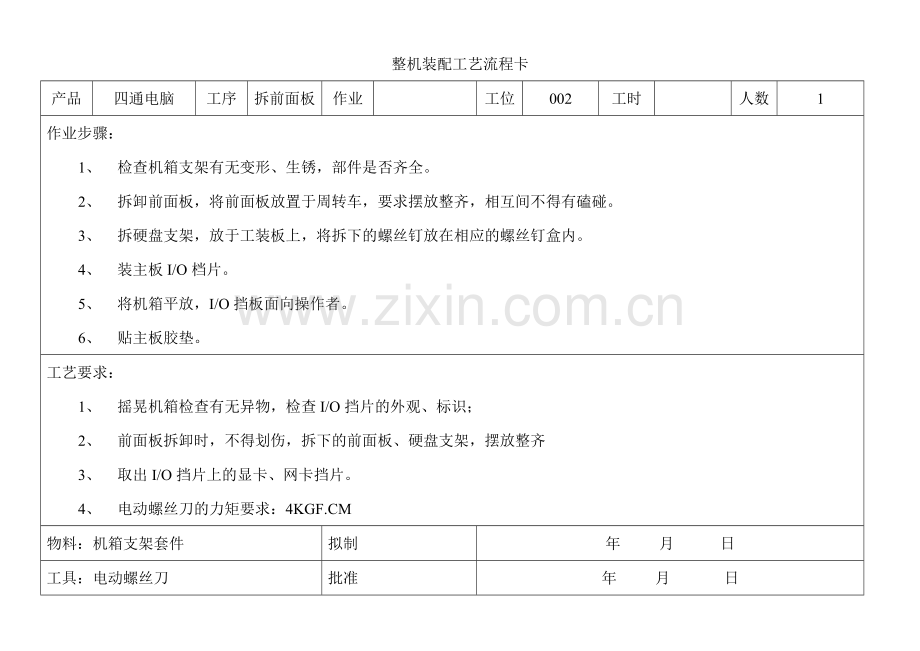

整机装配工艺流程卡
产品
四通电脑
工序
拆前面板
作业

工位
002
工时

人数
1
作业步骤：
1、 检查机箱支架有无变形、生锈，部件是否齐全。
2、 拆卸前面板，将前面板放置于周转车，要求摆放整齐，相互间不得有磕碰。
3、 拆硬盘支架，放于工装板上，将拆下的螺丝钉放在相应的螺丝钉盒内。
4、 装主板I/O档片。
5、 将机箱平放，I/O挡板面向操作者。
6、 贴主板胶垫。
工艺要求：
1、 摇晃机箱检查有无异物，检查I/O挡片的外观、标识；
2、 前面板拆卸时，不得划伤，拆下的前面板、硬盘支架，摆放整齐
3、 取出I/O挡片上的显卡、网卡挡片。
4、 电动螺丝刀的力矩要求：4KGF.CM
物料：机箱支架套件
拟制
年 月 日
工具：电动螺丝刀
批准
年 月 日
整机装配工艺流程卡

产品
四通电脑
工序
主板安装
作业

工位
003
工时

人数
1
作业步骤：
1、检查主板、CPU、内存、CPU风扇及插线是否齐全并安装牢靠
2、将主板按工艺方向安装，要求卡位准确，I/O接口卡到位；
3、以 4~5 颗M3*5圆头螺钉固定主板，要求力矩：4KGF.CM
4、检查主板安装牢靠，并无异物在机箱里；贴上CPU、主板、内存部件条码
5、达螺钉时注意电动改锥与主板垂直对准螺孔，螺钉要打到位，不能打歪、打滑；
工艺要求：
1、 有线防静电手腕，严格控制扭距（4KGF.CM） ，注意检查CPU风扇底座是否有绝缘垫片；
2、 CPU条码贴在CPU风扇散热片的侧面；主板条码贴在AGP插槽边；内存条码贴在有芯片一侧
3、 主板要轻拿轻放，注意检查主板上北桥芯片卡扣、无器件有无脱落，避免主板碰到机箱。
4、 固定主板4颗M3*5圆头镙钉，注意检查定位柱是否正常；
物料：主板、CPU、内存条、CPU风扇
拟制：
年 月 日
工具：电动螺丝刀
批准：
年 月 日

整机装配工艺流程卡

产品
四通电脑
工序
电源安装
作业

工位
004
工时

人数
1
作业步骤：
1、 从包装箱中取出电源，去除包装袋和橡皮筋，摇晃电源有无异物，检查型号及电源标识；
2、 将电源放入机箱，用4颗#6-32*6六角螺钉固定，电动改锥的力矩为7~8KGF.CM，注意电源与机箱应平整；
3、 插电源线：先将4Pin电源线（按顺时针方向将线绕在主电源线上，并压在CPU FAN卡扣下）和20Pin电源线
插在相应的插槽上，注意插到位；
工艺要求：
固定达到力矩要求: 7~8KGF.CM
物料： 电源、#6-32*6六角螺钉
拟制
年 月 日
工具：电动螺丝刀
批准
年 月 日

整机装配工艺流程卡

产品
四通电脑
工序
软驱光驱安装
作业

工位
005
工时

人数
1
作业步骤：
1、 先将机箱前面板朝自己，然后取出软驱，注意检查外观和型号，贴好电源部件条码，将软驱卡上软驱支架，对准相应的螺孔，用2颗M3*6六角螺钉固定好；
2、 取出光驱,取出防静电包装袋，检查型号、跳线、前面板外观有无磕伤、划伤、异色、污迹等不良；将光驱条码贴好，从前面板将光驱放入机箱，用2颗M3*6六角螺钉固定，注意与前面板的断差，条码要贴正贴牢；
3、 将音频线装配到CD-ROM的音频插槽上，另一端插到主板的CD-IN1插槽上
工艺要求：
1、 佩带防静电手腕
2、 固定孔位准确，固定牢固
3、 固定光驱、软驱的电动改锥扭力为7~8KGF.CM
物料： 软驱、光驱、音频线、M3*6螺钉
拟制
年 月 日
工具：电动螺丝刀
批准
年 月 日
整机装配工艺流程卡
产品
四通电脑
工序
硬盘安装
作业

工位
006
工时

人数
1
作业步骤：
1、 从包装箱中取出拷贝好的硬盘，注意检查硬盘的外观、型号，贴好硬盘条码；
2、 将硬盘放入硬盘架相应的位置上，对准相应的螺孔，用4颗#6-32*5平头螺钉固定硬盘，用1颗#6-32*5平头螺钉固定硬盘支架；
3、 注意检查硬盘支架是否装到位；
工艺要求：
1、 有线防静电手腕
2、 电动改锥扭力为7~8KGF.CM
物料： 硬盘架、硬盘、#6-32*5螺钉
拟制
年 月 日
工具：电动螺丝刀
批准
年 月 日

整机装配工艺流程卡
产品
四通电脑
工序
插线
作业

工位
007
工时

人数
1
作业步骤：
1、 插数据线时，先插主板端后插驱动器端，按照从软驱到硬盘再到光驱的顺序；
2、 硬盘数据线蓝色端插在主板IDE1插槽（蓝色或红色）上，光驱数据线插在主板IDE2插槽上，软驱数据线插在主板FLOPPY插槽上；
3、 注意数据线的方向、走线是否插到位，将光驱上的音频线压在数据线下；
4、 整理插好的各类连线；
工艺要求：
1、 按工艺要求，插接到位
2、 各类连线不得混淆、反插，分清硬盘、软驱、光驱数据线的分别
3、 整理到位
物料：硬盘、软驱、光驱数据线，线扎
拟制
年 月 日
工具：
批准
年 月 日

整机装配工艺流程卡
产品
四通电脑
工序
板卡安装
作业

工位
008
工时

人数
1
作业步骤：
1、 用一根三头电源线分别将光驱、硬盘、软驱插好、插到位，注意电源线的方向与数据线的方向：光驱、硬盘为红红相对，SAMSUNG软驱为红红相反；+
2、 面板线、前置USB线、前置AUDIO线插在主板相应的插针上，注意不要漏插、插错、插漏针；
3、 走线：所有数据线、电源线不可碰到CPU风扇，确保各插线不会对电源风扇和CPU风扇的风道产生干扰

工艺要求：
1、 面板线、前置USB线、前置AUDIO线插在主板相应的插针上，不可漏插、插错、插错针
2、 绑线不要绑得太紧
3、 所有数据线、电源线不可碰到CPU风扇，确保不对风扇风道产生干扰。
物料： 线扎
拟制
年 月 日
工具： 剪刀
批准
年 月 日
整机装配工艺流程卡
产品
四通电脑
工序
点胶工位
作业

工位
009
工时

人数
1
作业步骤：
1、 对连接主板电源线、复位线、灯线、音频线、USB线、
硬盘灯线处点胶
检查要求：
1、 点胶牢靠、胶量适中
物料： 胶棒
拟制
年 月 日
工具：点胶枪
批准
年 月 日
整机装配工艺流程卡
产品
四通电脑
工序
目测工位
作业

工位
010
工时

人数
1
作业步骤：
2、 检查机箱中的硬件：光驱、软驱、硬盘、电源，是否到位
3、 检查各种连线、螺钉、插线是否装到位
4、 检查机箱中有无异物
5、 检查后标牌、长条码有无贴错、倒贴
6、 检查后面板的I/O挡片部分有无弹片外露
7、 上电检查：CPU风扇是否转，电源灯、硬盘灯是否亮，开关机是否 正常；
8、 填写随机跟单
检查要求：
2、 部件逐个检查，不得漏项
3、 防静电手腕、手套
物料： ------
拟制
年 月 日
工具：--------
批准
年 月 日

整机装配工艺流程卡
产品
四通电脑
工序
初测
作业

工位
011
工时

人数
2
作业步骤：
1、 插电，插入BIOS刷新盘，开机自检
2、 检查CPU风扇、电源风扇是否运转正常，有改异音；注意听喇叭声是否正常，各面板是否亮着
3、 刷BIOS及调整时间的设置，
4、 关机，并插入老化盘
5、 将主机平放。
工艺要求：
1、 BIOS刷新过程不得断电
2、 修改过程准确无误。
物料：
拟制
年 月 日
工具：软盘 、初测工作台
批准
年 月 日

整机装配工艺流程卡
产品
四通电脑
工序
机壳安装
作业

工位
012
工时

人数
1
作业步骤：
1、 将机壳组装到机架上，要求紧固牢靠
2、 将前面板安装于既可上
3、 检查外观无污迹、划伤、掉漆、变形现象

工艺要求：
1、 固定牢固
2、 安装到位、注意面板与机箱的缝隙
物料： 机壳、侧板、前面板
拟制
年 月 日
工具：电动螺丝刀
批准
年 月 日
整机装配工艺流程卡
产品
四通电脑
工序
老化
作业

工位
013
工时

人数
2
作业步骤：
1、 将组装好的机箱转移至周转车
2、 进入老化房，插电、开机进行老化
3、 在随机单上记录开始时间
4、 每15分钟检查一次，如有中途停止检测，则用显示器检测，并记录停止的老化位置
5、 将老化完成的机器，转移到终测。并在随机单上记录老化停止时间
工艺要求：
1、 记录准确及时
2、 在搬运过程中不得有磕碰。
物料：
拟制
年 月 日
工具：显示器
批准
年 月 日

整机装配工艺流程卡
产品
四通电脑
工序
安全测试
作业

工位
014
工时

人数
1
作业步骤：
1、 测接地电阻：在接地端子或接地接触件与机壳之间测AC25A;≤0.1Ω
2、 泄漏电流：AC242V;≤3.5mA
3、 抗电强度：在AC1500V;10mA范围内不应该击穿。

工艺要求：
按仪器要求操作
物料：
拟制
年 月 日
工具：多功能安全测试仪
批准
年 月 日

整机装配工艺流程卡
产品
四通电脑
工序
终测
作业

工位
015
工时

人数
1
作业步骤：
1、 加电开机自检：
2、 检查LOGO、检查光驱的弹开弹入。
3、 关机。
工艺要求：
1、
物料：
拟制
年 月 日
工具：
批准
年 月 日

整机装配工艺流程卡
产品
四通电脑
工序
清洗打印
作业

工位
016
工时

人数
1
作业步骤：
1、 清洁机箱表面
2、 贴INTEL标贴，并检查整个机身表面
3、 套包装袋，包装垫块。
4、 打印装箱单

工艺要求：
操作仔细
物料：酒精、垫块、包装袋
拟制
年 月 日
工具：
批准
年 月 日
整机装配工艺流程卡
产品
四通电脑
工序
包装
作业

工位
017
工时

人数
3
作业步骤：
1、 贴标贴
2、 折包装箱
3、 装机箱
4、 打包
5、 摆放于托盘，不得高于5层

工艺要求：
标贴要贴正，包装封合达到工艺要求。
物料： 包装箱、标贴、打包带
拟制
年 月 日
工具：打包机
批准
年 月 日

整机装配工艺流程卡
产品
四通电脑
工序
硬盘拷贝
作业

工位
018
工时

人数
1
作业步骤：
1、 将母盘放置于拷贝机的母盘位置
2、 将空盘放于其余位置，开始拷贝
3、 完成后放于周转车，并送于硬盘工位
工艺要求：
1、 按拷贝机规程操作
2、 硬盘的存放要有防护
3、 标明状态
物料： 硬盘
拟制
年 月 日
工具： 硬盘拷贝机、软盘拷贝机
批准
年 月 日

整机装配工艺流程卡
产品
四通电脑
工序
主板预装
作业

工位
019
工时

人数
3
作业步骤：
1、 主板平放于操作台，取CPU，打开CPU卡座，按照顺序卡上CPU
2、 将P4 CPU风扇固定在主板上，固定风扇用4颗自带的螺钉，固定的顺序按照主板上元器件较少的螺孔到元器件较多的螺孔的原则
3、 将风扇装好，风扇电源线接主板CPU—FAN两座，插于内存条
4、 插电开机自检，检测主板的性能，看CPU风扇是否转动、有无噪音
5、 将测好的主板放置在工作台面
工艺要求：
1、 防静电手腕、手套、静电服
2、 主板要轻拿轻放
3、 检查CPU风扇座是否有绝缘胶垫，固定风扇用自带镙钉，检查安装是否到位
4、 注意内存条是否插到位，两边的卡位是否卡紧
物料： 主板、内存、CPU、CPU风扇
拟制
年 月 日
工具：测试平台
批准
年 月 日
