人工挖孔桩施工组织设计方案02.doc

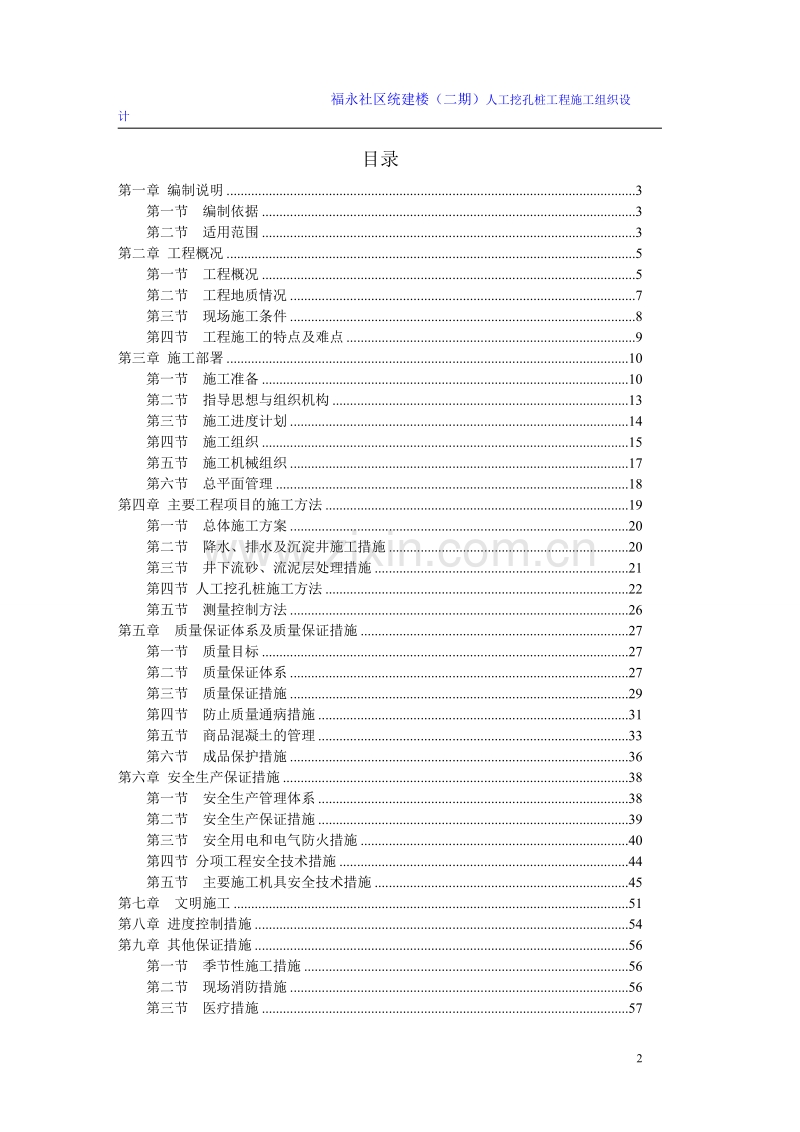

福永社区统建楼（二期）人工挖孔桩工程施工组织设计福永社区统建楼（二期）人工挖孔桩工程编制单位：增城市建筑工程公司编制日期：二八年二月二十五日施工组织设计目录第一章 编制说明3第一节编制依据3第二节 适用范围3第二章 工程概况5第一节 工程概况5第二节 工程地质情况7第三节 现场施工条件8第四节 工程施工的特点及难点9第三章 施工部署10第一节施工准备10第二节指导思想与组织机构13第三节施工进度计划14第四节施工组织15第五节施工机械组织17第六节总平面管理18第四章 主要工程项目的施工方法19第一节 总体施工方案20第二节 降水、排水及沉淀井施工措施20第三节 井下流砂、流泥层处理措施21第四节 人工挖孔桩施工方法22第五节 测量控制方法26第五章 质量保证体系及质量保证措施27第一节 质量目标27第二节 质量保证体系27第三节质量保证措施29第四节防止质量通病措施31第五节 商品混凝土的管理33第六节成品保护措施36第六章 安全生产保证措施38第一节安全生产管理体系38第二节安全生产保证措施39第三节安全用电和电气防火措施40第四节 分项工程安全技术措施44第五节 主要施工机具安全技术措施45第七章 文明施工51第八章 进度控制措施54第九章 其他保证措施56第一节季节性施工措施56第二节现场消防措施56第三节 医疗措施57第四节 工程文件管理57第一章 编制说明第一节编制依据本施工组织设计作为指导施工的依据，编制时对目标工期、工程质量、项目管理机构设置、劳动力组织、施工进度计划控制、机械设备及材料配备、主要分部分项工程施工方法、安全保证措施、文明施工及环境保护措施等诸多因素尽可能充分考虑，突出科学性及可行性。本施工组织设计依据以下几项编制：一、深圳市宝安区福永街道福永社区居委会深圳市福星股份合作公司提供的工程文件。二、深圳市华博建筑设计有限责任公司设计的福永社区统建楼（二期）工程施工图纸。三、深圳市南华岩土工程有限公司提供的施工场地岩土工程勘察报告。四、现行国家有关规范、标准和规程。五、广东省及深圳市有关文件及规定。六、现场实际情况。第二节 适用范围本施工组织设计适用以下范围：一、施工图纸内包括1、深圳市华博建筑设计有限责任公司设计的福永社区统建楼（二期）人工挖孔桩工程施工图纸。2、所包括的挖孔桩全部项目。3、施工过程中应建设单位、监理单位或设计院要求而进行的设计变更、技术处理等。二、施工图纸外包括1、施工现场临时设施的布置。2、为保证工程顺利进行而必须采取施工措施和施工工艺。3、施工现场及周围建筑物、道路及地下管道的保护，安全和环境保护等措施。4、施工期间防洪、防雨、防火、防台风等措施。5、同其它建设单位的配合。第二章 工程概况第一节 工程概况一、基本情况1、 工程名称：深圳市宝安区福永街道福永社区统建楼（二期）。2、 工程用途：商住楼。3、 工程地址：深圳市宝安区福永街道福永社区居委会。4、 工程规模：本工程为层数15层、建筑高度47.35米的单栋建筑，其中群楼两层，工程总占地面积4810.6 m2，总建筑面积为28633.3 m2。5、 工程主要技术经济指标总用地地面积4810.6 m2总建筑面积28633.3 m2建筑占地面积2971.7 m2其 中住宅建筑面积23039.7 m2商业建筑面积5593.6 m2建筑层数15层建筑高度47.35m容积率5.95住宅户数325户车位数量21个6、 参与工程单位： 勘察单位:深圳市南华岩土工程有限公司 设计单位:深圳市华博建筑设计有限责任公司 施工单位:广东省（广州）增城市建筑工程公司 监理单位:广州市华建兴建设监理顾问有限公司深圳分公司 建设单位: 深圳市宝安区福星股份合作公司二、桩基础设计概况福永社区统建楼（二期）工程设计采用人工挖孔灌注桩基础，该工程共有工程桩135条，桩型7种，桩径有1.2米和1.4米两种，设计桩长8米，桩端支撑于强风化混合岩，桩端阻力特征值为2000KPa，要求桩端嵌强风化混合岩深度不小于1.2米，桩端做扩大头处理。孔桩护壁采用钢筋混凝土护壁，混凝土强度等级与桩心混凝土强度等级同为C30，护壁采用的钢筋为6，桩心钢筋笼制作采用的钢筋型号有16、14、10、8。三、管理目标质量目标：合格安全目标：无轻、重伤和死亡事故,无机械事故。工期目标：成孔施工工期为：40个有效工作日； 钢筋笼施工工期为：10个有效工作日； 混凝土浇灌工期为：15个有效工作日。四、施工要求 1、本工程场地地下水位为原地面一下 3.84.3米，本工程利用挖孔井内抽水，分若干组进行成孔，每组选12个挖得较深的井作为该组挖孔的集水井。2、本工程场地没有对挖孔桩施工不利的土层，当桩距小于桩径2.5倍或者桩扩大头间距小于1米时应采取跳挖进行施工，以保证施工质量与安全。3、护壁混凝土强度等级为C30，一般土层中每节护壁高度1米，在流砂或淤泥区段每节高度为0.5 米，特殊地质下的挖深速度应视护壁安全情况而定。施工中如遇强透水层的不利区段，其护壁需按护壁加筋图施工，以确保护壁的安全。4、为保证桩的垂直度，要求每浇完三节护壁，需校核桩中心位置及桩的垂直度一次。5、纵向主筋连接以及加劲箍与主筋交接处均应焊牢，钢筋笼外侧需加混凝土垫块或采取其他措施以保证钢筋保护层的厚度。6、桩挖至持力岩层或规定深度时，均应通知有关单位共同进行检验，验收，确认合格后才能进行下一步工作。7、浇灌混凝土前必须清除孔底沉渣，碎屑，抽干孔内积水，浇灌桩心混凝土时，必须使用导管或串筒，出料口距混凝土面不得大于2米，且应连续浇灌分层振捣密实，分层高度为5001000。8、人工挖孔桩终孔时，应进行桩端持力层检验。单柱单桩的桩应检验桩底下3d或5米深度范围内有无空洞，破碎带，软弱夹层等不良地质条件。9、施工完成后的工程桩应做竖向承载力检测，桩的测试与验收应按国家及深圳市的有关规定断。第二节 工程地质情况 深圳市南华岩土工程有限公司提供的岩土工程勘察报告中描述的地质条件如下：一、地形地貌及地理位置拟建工程场地位于深圳市宝安区福永街道立新路东北侧，原始地貌为残丘，后经开挖推填平整，地面平坦。二、地层结构及岩性特征 据钻探揭露，场地内地层有：人工填土层、下伏基岩为震旦系混合岩。现将各岩土层工程地质特征分述如下：1、人工填土层(Q e1) 素填土：灰色，稍湿，松散，主要由少量碎石、砂质黏性土堆填而成。该层仅在ZK3、ZK5有揭露，层厚0.701.00m,平均厚度0.85m。2、第四系残积层(Q e1) 砂质粘性土：红褐色，稍湿，可塑，底部硬塑，原岩结构完全破坏，但尚可辨，属混合岩残积土，该层仅在KZ2、ZK3、ZK6有揭露，层顶埋深0.001.00m,层厚1.006.00m，平均厚度2.83m。3、震旦系混合岩(zyk)3-1、全风化混合岩：红褐黄褐色，湿，硬塑坚硬状，除石英外，其余矿物大都已风化成粘性土，岩芯呈坚硬土状。该层仅在ZK1、ZK2、ZK6孔有揭露，层顶埋深0.006.00m，层厚2.506.50m，平均厚度4.83 m。标准惯入试验1次，击数40.0击。 3-2、强风化混合岩：黄褐色，主要由长石、石英、云母等矿物组成，岩石结构已破坏，岩芯呈土夹碎块状，手折易断。该层全场有揭露，层顶埋深0.0011.50m，层厚6.8013.60m，平均厚度11.58 m。标准惯入试验3次，击数68.976.7击,平均73.9击。 3-3、中风化混合岩：黄褐、灰褐色，裂缝较发育，岩质较硬，岩芯多呈碎块状。该层全场有揭露，层顶埋深6.8024.10m，层厚0.907.50m，平均厚度4.55 m。3-4、微风化混合岩：灰白、浅红斑杂色，岩石结构基本未变，裂缝稍微发育，岩芯呈短长柱状。该层仅在ZK2有揭露，层顶埋深25.00m，层厚2.30m。第三节 现场施工条件一、现场三通一平本工程场地平整，交通方便，水、电已经引入现场，现场供电容量为250KVA，自来水接驳点口径为DN50，场地上空高压线路已经撤除，施工场地围墙已经砌筑，场地已经具备施工条件。二、现场临时建筑和临时设备用地满足施工要求，可合理布置。剩余泥土外运。第四节 工程施工的特点及难点本工程位于望牛亭山脚下，依山而建，地质情况比较复杂，地质勘测点位有限，尚不能比较清晰的判断地质情况，在成孔施工过程中可能会出现一些异常情况，如相邻桩孔成孔深度差异较大、个别桩孔未达到设计深度就已进入微风化等坚硬岩层等，需在施工过程中不断与地勘和设计单位沟通，以确保结构的安全性和施工的顺利进行。因现场土质情况较好，又采用了钢筋混凝土护壁，所以井壁坍塌的可能性较小，井下作业安全系数相对较高。因人工挖孔桩未知因素较多，工程量难于较准确的预计，所以施工进度的控制是施工管理中的难点，为了在确保施工质量和安全的前提下，保证工程在既定工期内完成，在施工过程中必须根据实际情况精心组织，合理安排，及时调整人力、设备的投入。第三章 施工部署福永社区统建楼（二期）桩基工程项目，施工质量、工期、安全生产及文明施工都会对整个工程起到至关重要的作用，公司也将其列为重点工程，公司各级领导、有关部门均给予高度重视，决心在以往高层建筑施工经验的基础上，巩固成绩，克服缺点，坚持公司“质量第一，信誉为本，顾客至上，服务社会”的质量方针，运用科学管理，制定严格的质量、进度和安全生产的控制措施，大力采用新技术、新工艺和新材料，以科技推动生产，降低成本。在施工过程中，同业主、监理公司、设计公司和质检部门密切合作。在管理中做到责任到人，实行目标管理，精心组织施工，确保优质、高效、高速、安全、文明生产。为此我公司制定以下各项目标：一、工期：工期为55天。二、质量：单位工程质量达到合格标准。三、安全：无轻、重伤和死亡事故,无机械事故。四、文明施工：严格按建设局的文件执行，达到文明样板工地标准。第一节施工准备一、质量策划：1、公司总工室、工程技术、安全科针对本工程具体特点进行质量总策划。2、公司为本工程施工组建项目经理部。3、项目经理部设计本工程施工所需资源。（人员、机械设备、资金等）二、技术准备： 1、认真学习研究设计图纸、理解掌握设计意图，做到施工时心中有数。 2、编写技术质量安全交底资料，施工前做好书面交底。 3、组织学习施工规范及验收标准，为认真贯彻执行规范及标准做好准备。 4、准备齐全技术资料的各种表格。 5、编制施工预算：为材料进场、劳动、月、周、进度表编制提供依据。三、技术交底： 开工前项目技术负责人分别向施工员进行技术安全交底，内容有图纸交底，设计施工图纸交底，设计变更，安全措施交底等。技术交底采用三级制即：项目工程师施工员班组长。项目技术负责人向施工员进行交底必须细致、齐全，并结合具体操作部位，关键部位的质量要求，讲解要点和注意事项等。施工员接受交底后要认真反复向操作班组进行交底。班组长在接受交底后，应组织工人进行认真讨论，保证按要求完成施工任务。四、现场准备 1、根据平面设计,挖砌排水明沟、集水井、沉淀池,确定排水走向找坡,使场内水畅通无阻,经沉淀处理排入城市管网，场地硬地化排水系统业主在移交场地前已施工完毕。 2、按施工需要机械进场就位。 3、根据工程进度安排各种工人分期进场。 4、砂、石、水泥、钢筋等材料的采购，并化验合格后运至现场。 5、布置供电、供水线路。五、生产准备1、建筑材料及安全防护用品准备：水泥、钢材、砂石三大建筑材料，特殊材料等，均应根据实际情况做好计划，分批进场，编制各项材料计划表，对各种材料的入库，保管和出库制订完善的管理办法，同时加强防盗、防火的管理。2、施工中计划投入主要施工机具包括：钢筋剪切机1台、钢筋弯曲机1台、绞盘及配套绳索30套（人工挖孔桩人力提升设备，孔内出碴使用）、护壁钢模200套、空气压缩机4台、风镐20部、电焊机2台、毒气测试仪器1台、防毒面具10套、急救氧气袋5个、混凝土振捣棒1部、串筒25节、潜水泵10部、200KW柴油发电机1台、各种中小型机具设备均齐备完好，无需订购。3、修整施工出入口，铺设现场内施工道路，作好地面排水沟，搭设平面布置图中的临建设施，安装好备用柴油发电机。4、施工管理人员进场后，做好如下准备工作：会同有关单位做好现场的移交工作，包括测量控制点以及有关技术资料，并复核控制点。5、临时用电、临时用水的搭设、安装、调试。6、组织施工管理人员及劳动力调配入场，满足施工要求。六、施工准备工作计划表序号项 目内 容第几天完成承办及审定单位1施工组织设计编制确定施工方案和质量技术安全等措施，并报审。1业主、监理、公司2建立施工组织机构成立项目经理部，确定各班组及组成人员。1公司3现场定位放线点线复核，建立平面布置和建筑物的定位和控制细部。1项目部4现场平面布置按总平面图布置水电及临时设施。1项目部5主要机具进场机械设备进场就位。1公司、项目部6主要材料进场部分急用材料进场。1项目部7劳动力进场与教育组织劳动力陆续进场，进行三级安全技术教育。2项目部8编写施工预算计算工程量，人工、材料限额量、机械台班。1项目部10材料计划材料和各种半成品需量计划1项目部11图纸会审全部施工图。2业主、施工单位、监理12砂浆、混凝土配合比各种标号的砂浆，混凝土配合比设计。1实验室13进度计划交底明确总进度安排及各部门的任务和期限。1项目部14质量安全交底明确质量等级特殊要求，加强安全劳动保护。1项目部第二节指导思想与组织机构公司本着“信誉为本、服务社会、质量第一、顾客上至”的质量方针，为实现本工程建设的优质、高速、安全。文明、低耗的目标而奋斗，为我市建筑业和城市建设作出应有的贡献。一、组建项目经理部本工程委派我公司实践经验丰富和管理水平高的同志担任项目部主要负责人，选聘技术、管理水平高的技术人员、管理人员、专业工长组建项目部（见下表）。项目管理层由项目经理、项目副经理、技术负责人、安全主管、材料主管和工程质量组成员组成，在建设单位、监理单位和公司的指导下，负责对本工程的工期、质量、安全、成本等实施计划。组织、协调、控制和决策，对各生产施工要素实施全过程的动态管理。作业层人员的配备：施工人员均挑选有丰富施工经验和劳动技能的正式工和合同工，分工种组成作业班组，挑选技术过硬、思想素质好的正式职工带班。施工组织机构图安全员湛灿辉材料员沙伍奎质检员李志新施工员项仲林资料员梁创新预算员刘玉英项目经理湛灿辉项目副经理梁卓威技术负责人冯增成土方班钢筋班混凝土班杂工班挖井班第三节施工进度计划本工程施工计划工期55天，详见施工进度计划表。第四节施工组织为优质安全、高速低耗地完成全部施工任务，必须对整个施工过程作科学严密的部署。一、施工程序测量放线孔口挖土构筑混凝土护围支模、插筋、浇筑护壁砼挖 土照明、通风、排水、分碴基底凿岩扩底基底验收吊放钢筋笼钢筋笼制作浇注桩芯砼商品混凝土运进本工程采取以成孔为先导,其它各分部分项工程适时插入的原则，交叉流水的作业程序进行施工，其总体施工流程图如下： 二、施工调度为了保证工程施工的顺利进行和按时达到目标，及时解决施工生产中出现的问题，迅速而准确的传达项目经理决策，必须建立以项目经理为核心的调度体系，及时反馈上级职能部门、业主意见及施工中出现的问题，以便以项目经理为首的管理机构作出明确决策，并及时贯彻落实下去，调度体系运转情况如下：1、组成以项目经理为核心的调度体系，各专业管理人员都是这一体系的一个成员。2、定期按时召开有业主、监理、上级职能监督部门、设计单位的协调会，解决施工中出现的问题。3、每星期召开各专业管理人员会议，了解整个项目的进度、成本、计划、质量安全、文明施工执行情况，必要时调度延伸至作业班组长。4、协调好各专业工长的工作。组织好分部分项工程的施工衔接，合理穿插流水作业，保证合同工期。5、监督检查施工计划和工程合同的执行情况，使人力、物力、财力定期按比例投入本工程，并使其保持最佳调节状态，保证施工生产正常进行。6、做好天气预报工作，避免因气候变化对工程施工的影响。三、劳动力组织根据本工程的具体情况和施工工期的要求，劳动力的准备分工种人员按项目经理部的安排进场。工种人数挖井工60钢筋工3电焊工2混凝土工6配属工5四、材料供应计划根据本工程的工期要求及施工的具体情况，本工程的材料供应初步计划如下表：序号材料名称数量1混凝土按预算书2钢筋（综合）按预算书3第五节施工机械组织一、机械配置根据本工程实际情况选择主要机械设备如下表:施工机械设备表序号机械名称台 数功 率(KW)总用电量(KW)1挖掘机1-2砼搅拌机16.66.63自卸车54钢筋切割机17.57.55钢筋成型机12.52.56风镐20-7潜水泵102.2228空气压缩机49混凝土插入式振动器11.51.510电焊机2153012挖孔桩机具30-13手推斗机20-14鼓风机40.31.2二、机械管理及维护保养制度（一）、机械管理及维护保养机构 由项目副经理及每作业段段长、电工组成管理小组，负责对现场所有机械的使用、保养的管理。（二）、机械管理及维护保养制度1、定机定人，严禁非本机操作人员操作本机械，并在每台机械上标识本机管理人员姓名，建立每台机械的档案。2、机械使用前、使用后均由操作员进行检查，检查内容包括传动系统、电控系统及运转的稳定性等，发现异常情况要立即停止使用，直至找出原因，修复正常才可重新使用。严禁施工机械带病作业。3、按机械的使用特性定期对机械进行大、中维修。4、每月由保养维修人员对机械每月进行一次保养；在保养维修过程中，本机械的操作人员应参与保养维修工作。5、每次检验、保养均作记录，并由相关人员签名，归入该机械的使用档案。6、经拆卸的机械应及时保养并涂上防锈漆。第六节总平面管理一、施工现场规划及平面布置（一）、现场规划施工道路主要集中在地场周围。(详见附图 “施工总平面布置图”)（二）、平面布置1、临时设施施工现场周边设置连续密闭的围墙，高度为2.3米，作封闭式管理。临时设施见下表：编号名 称面积（平方米）1办公室1502厨房、卫生间603仓库304钢筋加工棚1005工人宿舍2002、加工场地钢筋加工场采用钢管搭设，不做密封，顶棚采用铁皮瓦。地面为原混凝土地面，钢筋堆放用10cm厚木方垫高即可。3、围墙施工现场周边设置连续密闭的围墙，高度为2.3米，作封闭式管理。4、硬地化整个场地周围主要通道为原建筑物地坪和路面，均为硬地面，可借用，不需要再做硬化。二、现场排水系统在桩基础施工阶段，在基础施工过程中,排水方式采用人工挖孔桩井本身作为降水井,设置潜水泵进行抽水降水， 现场内排水可利用市政管网，作为场地内的排水通道。排水沟与场内道路交叉处，在排水沟顶部加盖铁篦子。三、施工用水整个工程施工用水量包括生活用水，现场拌和和养生用水及消防用水。用水来源有两个，一个是市政自来水管供应用水，一个是现场抽取的可利用的地下水。现场设置3m4m1.5m的施工蓄水池，平时可将抽取的地下水注入蓄水池内。现场供水管网考虑到会随施工进度位置有所调整，主要采取明设，以便于安拆。四、施工用电根据施工现场及机械设备布置情况，采用电缆供电。临时用电从甲方提供的电源(变压器)引至现场总（一级）配电箱，从总配电箱，引到用电区域，采用电缆架空方式敷设主干线。在钢筋加工场、水泵作业区等处均设置配电箱。为确保施工其间停电时能正常工作，配一台200KVA发电机以备用。第四章 主要工程项目的施工方法第一节 总体施工方案根据本工程的工程量、工期要求和施工力量配制的具体情况，本工程采取分批开挖进行施工。第二节 降水、排水及沉淀井施工措施一、排水根据工程地质情况，大部分桩孔在成孔后期须排水降水，应组织完整有效的排水系统，桩孔内水的排放采用两级排水系统，将孔桩内水先抽排至地面排水系统，经处理后排入市政管网。施工区域地面排水系统为沿场地四周布置的排水沟和集水井，除施工区域处，生活区域也要设排水沟，以排水雨水和生活污水。二、降水本工程采用井点降水，施工进程安排专人对周边的降水井进行降水，使地下水位保持在施工土层以下1.0M,保证下井作业时孔底岩土疏干，成孔安全、护壁顺利进行。在孔桩开挖过程中桩井内渗水可利用桩孔自身降水，方法是：1、少量渗水可在桩孔内挖小集水坑，随挖土随用吊桶吊出。2、渗水量稍大可在桩孔内挖一较深集水井，用小型潜水泵抽出，随土加深集水井。3、渗水量较大时，可在每一区域内选一桩超前开挖，作为周围桩孔的降水井。三、排水沟、集水井和沉淀池的做法，如简图所示。第三节 井下流砂、流泥层处理措施本工程施工现场地内局部可能有淤泥、粘土、细粉砂和地下水，可能发生塌方及流泥、流砂现象，若发生流泥、流砂及地下水涌泉较大时，护壁节高相应缩小，一般采用半模或三分之一模方式工艺施工，并先打挡土条或钢筋网、填砂包、稻草等相应措施，必要时可采用钢板套筒作为护壁外模，以防止塌崩加剧，且护壁塌落的土方应在护壁筑混凝土同时用混凝土填满，护壁钢筋相应加密，以上情况视流水量及塌崩情况而定，缩小的护壁节宜在50cm以内，细粉砂层也可采用打水平花管进行压力注浆法进行止水止流泥施工。施工时必须做到；一、在砼护壁上预埋铁爬梯，以便在紧急情况下，井下人员能在最短时间内撤离现场。二、在井上中适当位置可靠的救生软梯，上端固定在上口，另一端沿井边垂直向下延伸，使井下人员能快速撤危险现场。三、在桩孔内挖土时，手脚不得置于护壁之下，防止护壁突沉，压伤手脚。四、正在浇灌桩蕊砼的桩孔，邻近范围内的其它桩孔不得下井作业。第四节 人工挖孔桩施工方法一、施工程序施工顺序为：场地平整放线，定桩位井口加固架设绞盘自挖下1米左右土层进行桩孔周壁的清理，标核桩孔的直径和垂直度，支撑护壁模板浇灌护壁砼拆模后继续下挖必要时安装潜水泵、鼓风机、照明设备等边挖边抽水，挖孔、支模，浇护壁砼，循环作业，达到设计要求强风化岩一定深度后确定是否作持力层作扩大头，对桩孔直径，深度，垂直度，持力层进行全面验收排除孔底积水钢筋笼安装固定浇灌桩身砼。二、人工挖孔桩施工方法、施工测量放线：(1)、检查复核控制桩点,检查其建筑基线尺寸是否符合点位,是否通视、易量。 (2)、用经纬仪及钢尺测出各轴线和桩位,用十字线或铁钉标在桩心定位桩上,待第三节护壁施工完成后将桩位控制线转移到护壁上,用红油漆标上标志,打入水泥钢针,作为挖孔依据。 (3)、放好每轴线后,及时报告与业主、监理验线,复核后方可施工。、桩孔施工：(1)桩孔施工工艺流程准备工作挖土、石方孔内排水送风校正孔中心及几何尺寸修整孔壁绑扎护壁钢筋安装护壁模板校正中心及模板园度浇灌护壁混凝土养护拆模板、修理护壁砼下节排水送风挖土.循环施工(2)开挖土、石方工程桩土方开挖先中间后周边,扩底部份先挖桩身圆桩体,再挖扩底尺寸从上到下修成,松散土层用铲、镐开挖,进入强风层后用镐,每节均应检查中心点及几何尺寸,合格后才能进行下道工作。为安全起见，每开挖下节桩孔前，应用直径20mm钢筋长的1.2m打入土中。测试是否有流砂、淤泥出现，遇到砂层时，每节挖深可降到0.5m,挖深超过5m后,要用鼓风机连续向孔内送内,风管口要求距孔底2m左右,孔内照明采用防爆灯炮,灯炮离孔底2m。(3)土方运输:在孔口安装绞盘,人工利用绞盘将土用吊桶提起。 (4)排水:开挖过程中,如有少量地下水要随挖随用吊桶将泥水一起吊出,如渗水量较大,则在孔底一侧挖集水坑,用高扬程水泵排出。 (5)护壁钢筋安装:护壁钢筋在现场加工孔内绑扎,并留足连接长度,以便下段钢筋搭接。 (6)护壁钢模采用45块钢模板组成，插口连接，支模要校正中心位置、直径及圆度。 (7)护壁砼施工:护壁砼应严格按配合比下料搅拌,塌落度控制在cm为宜,为提高早期强度可适当加入早强剂,砼浇筑时应分层沿四周入模,用钢钎捣实,施工前应将上节护壁底清理打毛,以便连接牢固.为便于施工,可在模板顶设置角钢、钢板制成的临时操作平台，供砼浇筑使用。(8)护壁模板拆除，当护壁砼养护达到一定强度后，便可拆除模板，通常拆模时间为24小时，再进行下一节施工。(9)尺寸控制,每节护壁模板拆除后,应将桩控制轴线,高程引到每节砼壁上,可用十字线对中,吊大线锤,测出中心线,再用尺找圆周,根据基准点测设孔深。(10)挖孔桩的余泥用手推车运集于空地,然后用挖土机上载汽车运走。三、桩身钢筋笼安装 挖孔桩成孔，验孔后，桩身钢筋笼纵向筋及加劲箍筋应根据设计图纸要求，在加工棚加工好，运至孔内安装。时先将单独箍筋附于壁小台阶上，然后再逐根绑牢纵向钢筋，最后再焊接平箍，为了便于施工，可在孔内护壁台阶上搭上2-3块方木，垫上模板，人站于之上便于操作，钢筋固定安装后，每四节护壁在小台阶部位焊1个16钢筋呈三角形使钢筋固定，不会向任何方向移运，保证笼心位置，确保保护层的厚度,桩身钢筋笼安装绑扎后应报业主、总包及有关单位进行验收,并作隐蔽验收记录。四、桩身砼浇灌1、清孔将成孔时未清理干净的井底沉渣再一次清理干净，然后抽干井底的地下水。2、安放下料漏斗及串筒把下料漏斗用两根钢管焊接起来，放在井口固牢，然后把导管一节一节的往下安装。3、下桩芯混凝土 1）、浇灌桩芯砼前应再次清理孔底虚土,排除积水,经验收签证后,方可开始浇灌桩芯砼。 2）、浇灌桩芯砼前做渗水量测定,当涌水量不超过0.3升/秒时,可采用普通方法浇注,涌水量超过0.3升/秒,且桩孔积水量高于1000mm时,应采用水下砼。 3）、桩芯混凝土强度等级为C30,施工现场应做坍落度试验,坍浇度控制在3-5cm之间。 4）、商品砼配制作材料及钢筋等均应由质检部门检验合格方可使用。 5）、浇灌砼:混凝土运输车直接把商品砼卸至下料斗,然后由串桶导管导入井底，每层灌注高度不得超过1.0m,分层捣实直至桩顶。振捣方法由井下的操作工人每50cm振捣一遍，每遍为1520次,串桶下口离现浇砼面保持在2m内,随砼面增高,逐节由井下工人拆除,桩顶砼在砼初凝应抹压平整,避免出现塑性收缩裂纹或环向干缩裂缝,其表面浮浆应及时凿除。 6）、采用普通方法浇灌桩芯砼,当水泥浮浆达100mm以上时应除掉后继续浇灌。 7）、桩芯砼浇灌过程中桩芯砼必须一次性浇灌完成。 8）、桩芯浇灌完成应严格控制每根桩顶标高,并在护壁上刻出标高控制标志。 9）、每根桩桩芯每一工作班不小于做一组试件,以备查验。桩芯砼浇筑示意图五、多水量孔桩桩芯混凝土施工方法个别深桩或特殊位置的桩以及最后浇砼的桩砼浇捣过程中可能水量较多，应采取避水法浇捣。1、加强抽水，周围桩孔同时抽水；3、混凝土减少坍落度；3、将串筒靠近护壁一侧，砼从一侧成倾斜面浇捣，确保砼浇捣面超出水面，使新入孔的砼不直接与水接触。4、利用砼倾斜面将孔内积水排挤到桩孔的另一侧，并随砼面上升而上挤，及时利用人工外排。5、插入式振动捧从边侧振捣，不直接插入水中振捣，从而使水无法进入砼内，只在砼表面有水。第五节 测量控制方法一、主轴线控制网的布设编制依据：总平面布置图、桩位布置图1、用全站仪对现场甲方提供的红线点进行复核，看其是否有偏移或沉降，要求边长相对误差小于11000，角度误差小于3 ，满足要求后方可用其进行轴线控制网的布设，否则应会同甲方等有关部门协商解决。2、建设单位告之本工程所在地区红线桩位置及坐标体系，进行方位坐标换算后再用（PTS-V2）全站仪引测到本工程按垂直线布设的主轴线控制网。依据主轴线控制网对本工程各轴线进行全方位定位测量。二、桩位轴线的垂直引测及直径的核准：桩的垂直度采用吊锤法。每一根桩配置一个吊锺，每挖一米进行垂直度的核准。直径采用软尺进行测定确认整根桩的直径。内容序号项目允许偏差（mm）平面位置及垂直 度1单排挖孔桩、群桩基础的边桩沿垂直桩基轴线方向沿顺桩基轴线方向2群桩基础的中间桩50753设计为一柱一桩时，任何位置的桩1001004在任何一个水平高度上的垂直度5075桩身截面有效直 径1桩身截面有效直径+50-02桩底部截面有效直径+50-0挖孔桩基底平面挖孔桩基础底平面的允许高差100 第五章 质量保证体系及质量保证措施第一节 质量目标一、单位工程：合格二、成孔工程：合格三、钢筋工程：合格四、混凝土工程：合格第二节 质量保证体系一、在该工程施工中，按照ISO9001：2000标准的全部要素组织施工，公司建立以总工程师为首的质量监督检查组织机构，横向包括各职能机构，纵向包括工程处、项目直至施工班组，形成质量管理网络，项目建立以项目经理为总负责，项目质量工程师中间控制，项目质检员基层检查的管理系统，对工程质量进行全过程、全方位、全员的控制。二、建立健全和严格执行各项制度1、推行施工现场工程组织管理总负责人技术管理工作责任制，用严谨的科学态度和认真的工作作风严格要求自己。正确贯彻执行政府的各项技术政策，科学地组织各项技术工作，建立正常的工程技术秩序，把技术管理工作的重点集中放到提高工程质量，缩短建设工期和提高经济效益的具体技术工作业务上。2、建立健全各级技术责任制，正确划分各级技术管理工作的权限，使每位工程技术人员各有专职、各司其事，有职，有权、有责。以充分发挥每一位工程技术人员的工作积极性和创造性，为本工程建设发挥应有的骨干作用。3、建立施工组织设计的施工方案审查制度，工程开工前，将我公司技术主管部门批准的单位工程施工组织设计报送监理工程师审核。对于重大或关键部位的施工，以及新技术新材料的使用，我施工单位提前一周提出具体的施工方案、施工技术保证措施，以及新技术新材料的试验，鉴定证明材料呈报监理主管工程师审批。4、建立严格的奖罚制度：在施工前和施工过程中项目经理组织有关人员，根据公司有关规定，制定符合本工程施工的详细的规章制度和奖罚措施，尤其是保证工程质量的奖罚措施。对施工质量好的作业人员进行重奖，对违章施工造成质量事故的人员进行重罚，不允许出现不合格品。5、建立健全技术复核制度和技术交底制度，在认真组织进行施工图会审和技术交底的基础上，进一步强化对关键部位和影响工程全局的技术工作的复核。工程施工过程，除按质量标准规定的复查、检查内容进行严格的复查、检查外，在重点工序施工前，必须对关键的检查项目进行严格的复核，杜绝重大差错事故的发生。6、坚持“三检”制度。即每道工序完后，首先由作业班组提出自检，再由施工员项目经理组织有关施工人员、质检员、技术员进行互检和交接检。隐蔽工程在做好“三检制”的基础上，请监理工程师审核并签证认可。7、坚持“三级”检查制度。公司每月对项目工程质量全面检查一次，工程处对项目的工程质量检查一次。检查中严格执行有关规范和标准，对在检查中发现的不合格项，提出不合格报告，限期纠正，并进行跟踪验证。质量检查程序见图。8、实施混凝土浇筑令签发制度。混凝土浇灌前，混凝土施工员必须向项目经理提出签发“混凝土浇筑令”的书面申请，经项目经理审查确认已具备浇灌条件后，签发“混凝土浇灌令”，否则不得开机进行混凝土工程施工。第三节质量保证措施一、确保施工质量的技术措施1、严格执行ISO9001：2000质量标准，按程序文件进行质量管理，按作业指导书进行操作，是质量水平保持稳定、连续并不断上升的根本保证。2、加强技术管理，认真贯彻执行国家规定。操作规程和各项管理制度，明确岗位责任制，认真做好技术交底工作，除进行书面交底外，还应组织各班组召开技术交底会，对施工难点和重点进行讲解。3、各种不同材料必须合理分类、堆放整齐。对于钢筋须挂牌标示，避免锈蚀和污染。加强原材料检验工作，严格执行各项材料的检验制度，水泥、钢材、焊条都必须有出厂合格证和试验资料。混凝土严格按配合比施工，认真做到开盘交底和拆模申请制度。4、各工序技术措施（1）测量放线设立专门的测量放线小组，测量仪器及工具事先检查、定期校正。测量控制的重点是保证挖孔桩定位及成孔垂直的控制。（2）成孔成孔的好坏影响桩质量的关键，故工人挖土成形后，必须经质检员对孔径尺寸、垂直度进行验收，合格后才可安装护壁模板。不同的桩长、不同的区段，其桩终孔时，均取其岩样和土样，汇同有关单位鉴定认可，以此标准确定终孔深度。(3)模板工程施工鉴于模板工程是保证护壁质量桩芯尺寸好坏的重要环节，模板安装完毕后，必须经质检员对孔径尺寸、垂直度进行验收，合格后才可浇筑护壁混凝土。(4)钢筋工程施工A、钢筋进场后要及时进行原材料检测试验，合格材料方可使用。B、钢筋工程施工前要认真做好翻样，交底工作。钢筋笼除按设计要求2
