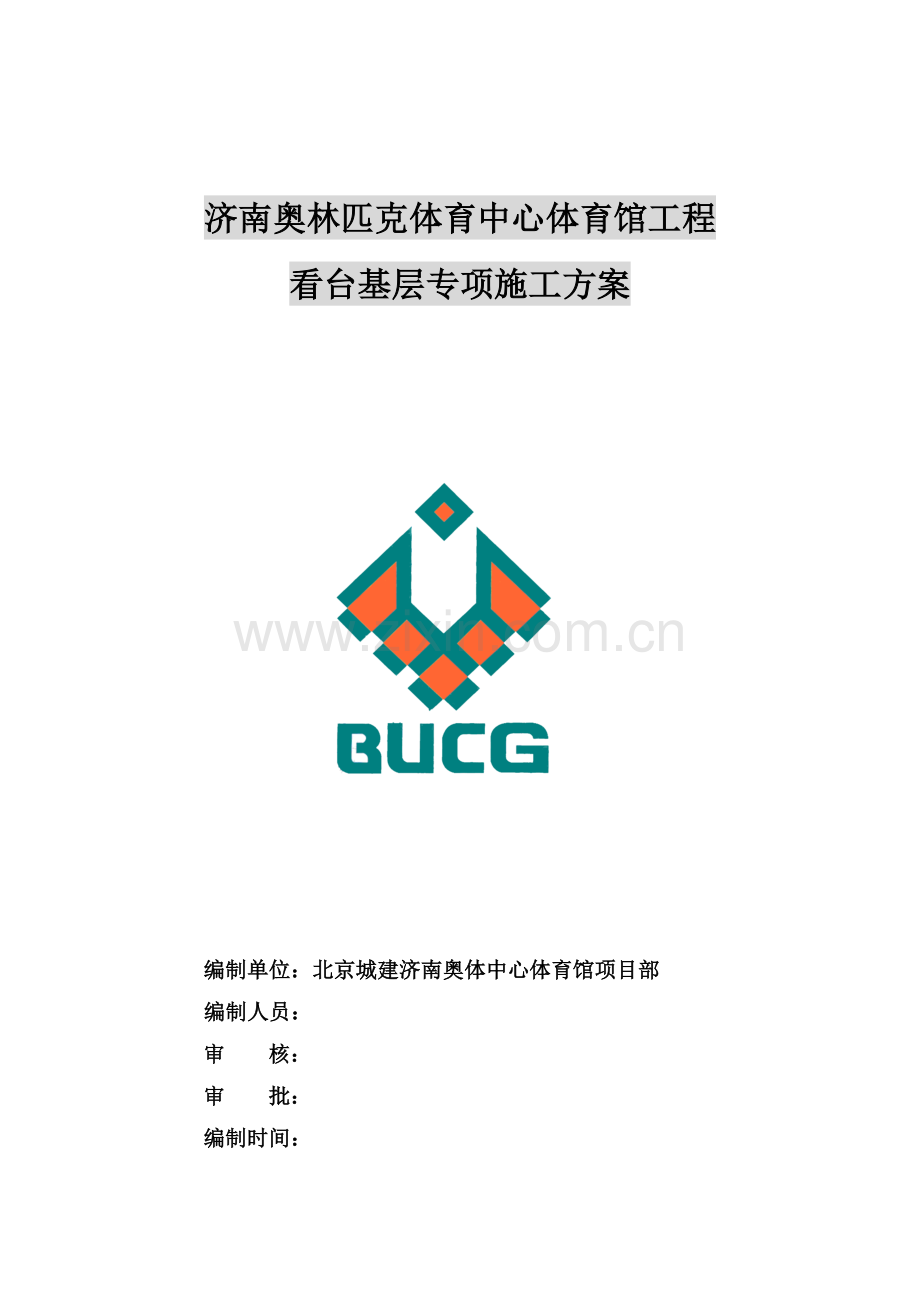

济南奥林匹克体育中心体育馆工程
看台基层专项施工方案

编制单位：北京城建济南奥体中心体育馆项目部
编制人员：
审 核：
审 批：
编制时间：

济南奥林匹克中心体育馆看台基层专项施工方案

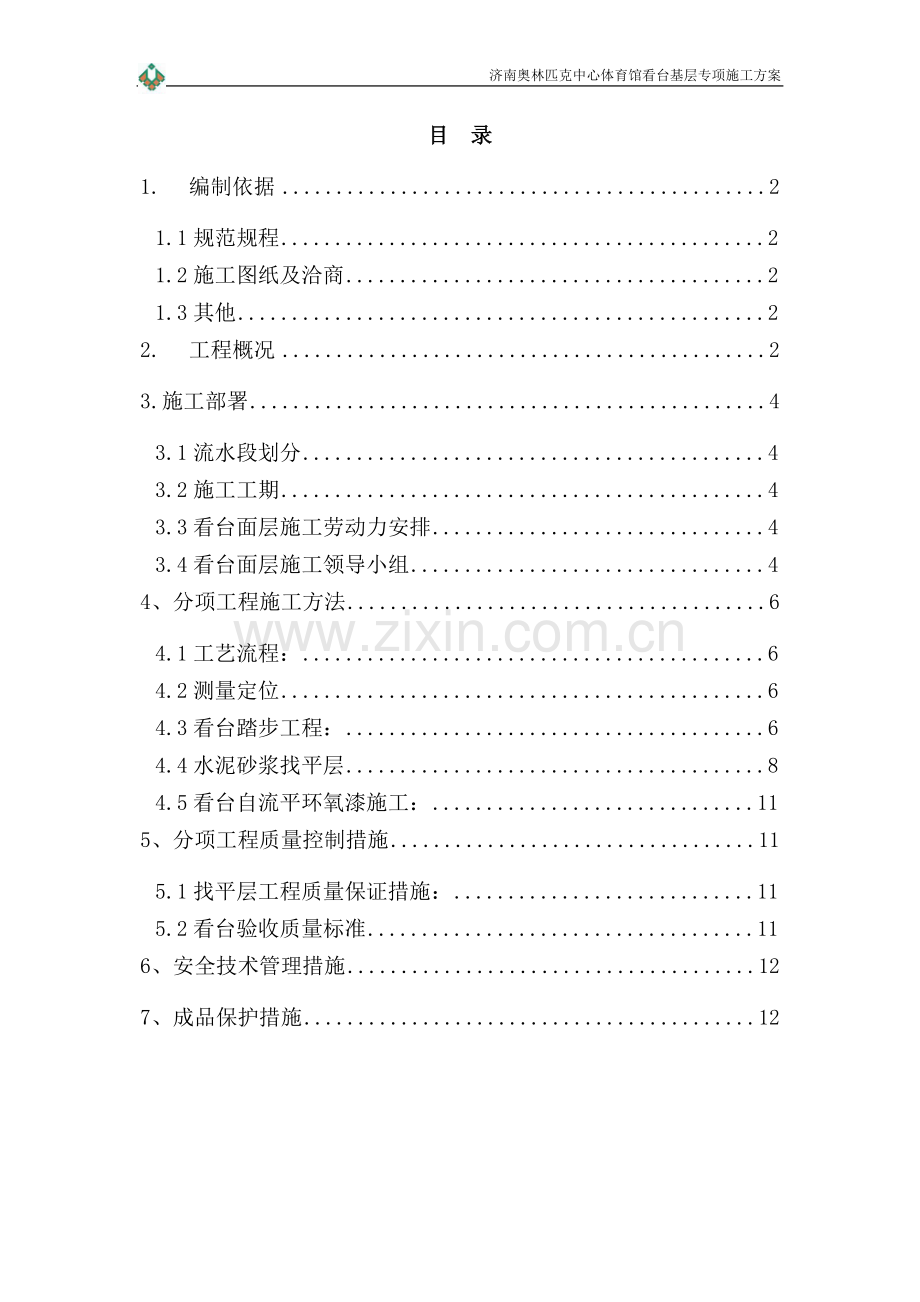

目 录
1. 编制依据 2
1.1规范规程 2
1.2施工图纸及洽商 2
1.3其他 2
2. 工程概况 2
3.施工部署 4
3.1流水段划分 4
3.2施工工期 4
3.3看台面层施工劳动力安排 4
3.4看台面层施工领导小组 4
4、分项工程施工方法 6
4.1工艺流程： 6
4.2测量定位 6
4.3看台踏步工程： 6
4.4水泥砂浆找平层 8
4.5看台自流平环氧漆施工： 11
5、分项工程质量控制措施 11
5.1找平层工程质量保证措施： 11
5.2看台验收质量标准 11
6、安全技术管理措施 12
7、成品保护措施 12

1. 编制依据
1.1规范规程
《建筑装修工程质量验收规范》GB 50210—2001；
《建筑地面工程施工质量验收规范》GB 50209—2002；
《工程建设标准强制性条文》（房屋建筑部分）；
1.2施工图纸及洽商
序号
文件名称
文件编号
1
济南奥林匹克体育中心体育馆工程（2007.7.10）
4039-ARE
2
济南奥林匹克体育中心体育馆工程洽商

1.3其他
《济南奥体中心体育馆施工组织设计》
2. 工程概况
1）、本工程共计六层，建筑面积60456㎡,总观众座席数:12226(按标准座位计算),下层看台面层标高东侧、西侧从2.7～9.84m、南侧、北侧从2.7～6.0m；上层看台标高从15.3～20.95m，具体分区和数量如下：

下层
中层(包厢层)
上层
L-N区
L-S区
L-WN区
L-WS区
L-EN区
L-ES区

U-1区(4片)
U-2区(20片)
观众临时坐席席数
2108
536
536
238
238
280
280

贵宾(折算普通)座席席数
328(660)

164(330)
164(330)

媒体(折算普通)坐席席数:
276(438)

运动员坐席席数
120

观众坐席席数
8900
558
558
356
356
845
845
782
540
4060
总(折算普通)席数
11732(12226)
残疾贵宾(陪同)坐席数
2(2)

1(`1)
1(1)

残疾人(陪同)坐席数
24(24)
12(12)
12(12)

注:观众临时坐席、运动员坐席和观众坐席均为普通坐席。
2）、看台基层的分项主要包括看台踏步混凝土浇筑、水泥砂浆找平、自流平环氧漆、通风帽安装、栏杆扶手安装、座椅安装等，有我部施工的分项包括看台踏步、水泥砂浆找平、栏杆扶手安装等，其他有专业队伍施工。
3）、看台各分项工程的做法特点及要求：
看台踏步工程：根据2007年9月 14日图纸会审记录第11、12条，看台坐椅下台阶及通道踏步材料采用C15混凝土。根据2007年9月14日图纸会审第36条，看台面上通道台阶与看台台阶踢踏步间径向插入Φ12短钢筋连接键，间距为150，长200，锚入看台踢踏步基层内100。
水泥砂浆找平层工程：看台找平层采用1：2水泥砂浆，厚度超过35mm加钢丝网，并用细石混凝土找平，为了防止水泥砂浆开裂，在水泥砂浆中加入聚丙烯纤维（0.9kg/m3）.
环氧漆自流平地面工程：由专业产家施工，另出专项方案。
3.施工部署
3.1流水段划分
看台基层程根据12个入口通道设置划分流水段。
3.2施工工期
序号
施工部位
完成时间
备注
1
看台样板
2008.4.1～2008.4.15

2
上层看台
2008.4.15～2008.4.30

3
下层看台
2008.4.30～2008.5.10

3.3看台面层施工劳动力安排
序号
部位
放线工
模板工
混凝土工
抹灰工
合计
1
看台样板
4
4
8
12
28
2
上层看台
4
10
20
50
84
3
下层看台
4
10
20
50
84
3.4看台面层施工领导小组
为了有效的开展工作，保证看台各分项施工质量，确保工程按计划完成，并最终达到设计要求，而看台水泥砂浆找平层（基层）是看台观感和质量保证的最为关键的工序，因此成立济南奥林匹克体育中心体育馆工程看台面层施工研究实施领导小组，小组组成如下：
组 长：薛 鹏
副组长： 娇振军 黄树旺 　胡宏信
组 员:　王文军 刘明文 袁国顺 李 萌 兰 勇 周彬彬　
刘连山 郭迷吉 路章生
领导小组具体分工和职责如下：
职务
主要职责范围
组长
薛鹏全面领导看台面层的研究和实施工作，对下设的研究、实施、检查监督、物资保障四个分组进行总体工作安排和指导，确保工程顺利按时完成并最终达到设计师的设计要求。

副
组
长
娇振军、黄树旺负责主抓看台面层的研究和检查监督工作。组织项目部技术人员进行科技项目公关，组织项目质检员形成看台面层验收标准和规范，定期召开研究小组和检查监督小组会议对两小组进行指导和总结，负责与外界进行经验交流，确保看台面层效果满足设计预期效果。

研
究
分
组
王文军、刘明文、刘连山主要职责：按照抹灰及地面的标准以及设计和业主要求分析看台面层施工工艺及主控项目等。对各种相关材料进行收集整理，包括施工图纸的要求、看台面层材料的选择；看台面层的做法、细部节点的操作方法和注意要点；成品保护方法的设计等，并及时完成相关的技术方案，并随时解决施工过程出现的各种技术问题并提出解决方案，并负责对所有参施管理人员和劳务人员进行教育和培训。

实
施
分
组
李盟、郭迷吉、路章生按照技术方案编制技术交底，编制材料计划，组织外施队工人进行施工，合理安排各道工序和施工进度，协调各工种之间的配合，并对施工过程出现的一些难点和问题及时向研究分组及相关人员反馈，保证生产和技术紧密结合，组织技术、质量部门对各分项进行验收，组织并监督工人进行成品保护工作，防止对已施工完毕的实体人为破坏。
检查
监督
分组
袁国顺、周彬彬主要按照施工规范、技术方案和交底要求对现场施工过程进行全程监督和检查，发现问题及时要求施工队进行整改，验收合格后方可同意进行下道工序，并对施工完成的实体项目进行检查评估。配合材料部门对进场使用的材料进行验收。
物资
保障
分组
胡宏信根据材料计划及工程安排组织优质货源，合理有序地安排材料及机具进场，组织相关部门对进场材料机具的数量和质量进行验收，并对进场材料机具按要求进行保护，保证材料机具满足施工质量和进度要求。
测量
分组
兰勇、杨磊主要职责：负责组织测量工作，包括看台（轴线定位）及竖向（标高）、环向（圆）定位等。
4、分项工程施工方法
4.1工艺流程：
测量定位（环向、径向）——标高抄测——确定标高和圆弧定位线（综合考虑）——基层处理——米历条安装（起分格兼控制标高和弧度作用）——细石混凝土找平（厚度超过35mm部位）——挂网——抹水泥砂浆（压光）——养护——验收。
4.2测量定位
4.2.1各层看台圆弧定位方法：
A、用经纬仪把36个轴线逐一投到上层看台上，用墨线打出各轴轴线。
B、用全站仪定出最上看台五层20.93m处和最下看台四层15.28m处的环形控制线。
C、利用径向轴线和环向控制线，计算出各跨的矢高，可放出各层看台的弧度线，把各跨的弧线连接，即是各层看台的圆线。
4.2.２看台标高控制：
A、 逐一抄测各层看台的标高，然后进行对比分析，综合考虑，确定看台基层的施工标高。
B、 根据确定的标高，测出各层看台的标高控制线，用墨线弹到各层看台上。
C、 根据现场实际情况，确定控制线的大小，从而确定抹灰的厚度。
4.2.３精度保证
A、轴线定位和弧度定位必须有专业测量人员进行测量。
B、所使用的仪器必须经过检测，精度满足要求。
C、每次投测完毕，必须经过复核，保证测量的精度。
4.3看台踏步工程：
4.3.1组成材料
C15普通混凝土、对拉螺栓、多层板、方木等。
4.3.2踏步施工：
4.3.2.1看台模板采采用12厚木质多层与50X100的木方钉制成台楼梯踏步台状，并利用每步看台座椅下的通风孔进行支设；
4.2.2.2台阶侧面模板，用三角形支架顶撑在看台座椅下伸出的木方上，并用铅丝拉结一下，固定牢固模板。

4.3.2.3在最下面可得用三角撑直接顶在外檐上，必要时可利用钢筋头植入看台下混凝土内配合木方支顶模板，同时可以利用铅丝拉结。下看台参照上看台施工。
附图见上页示意图：由于三维模板图难以绘制，模板支设时技术员现场配合。
4.3.2.4在模板支设好后，浇筑混凝土时把栏杆用预埋件放上，按平面及剖面图上显示位置放置准确，重点控制平面定位同时控制标高，并请项目部质量员检查验收。
4.3.2.5混凝土浇筑时，要做到快插慢拨，以表面不再冒汽泡，不出现明显下沉为止，要保证不过振、不漏振、不出现蜂窝麻面；台阶要进行二次收面，特别是二次收面要把握时间，过早混凝土表面会出现裂缝，过晚表面已经凝固无法收面，收面后要进行土工布覆盖，并浇水养护。
4.4水泥砂浆找平层
4.4.1组成材料
水泥、中砂（或商品1：2水泥砂浆）、聚丙烯纤维（0.9kg/m3）、15×15mm钢板网、C15豆石混凝土、15×20mm米历条等。
4.4.1．1 水泥
① 采用32.5级普通硅酸盐水泥，不得使用R型水泥；要求普通水泥中熟料含量不得少于80%，要求水泥中矿渣含量不低于10%～15%。
② 常规性能满足GB175－1999各项指标要求。
③ 碱含量（等当量Na2O）不大于0.6%，若使用非活性砂石，碱含量（等当量Na2O）不大于0.75%。
④ 水泥质量要求稳定，混凝土生产过程中定期抽查稳定性。
⑤同一单项工程中应采用同一厂家、同一型号和品种水泥。
4.4.1.2 砂
① 使用河砂，不得使用山砂或其它砂种。
② 必须严格控制含泥量：含泥量不得大于2%，泥块含量不大于0.5%。
③ 必须严格控制细度模数：细石混凝土用砂细度模数控制在2.5～2.7；粉刷用砂必须过筛，细度模数控制在2.3～2.5。
④ 其它指标满足GB/T14684－2001要求。
⑤ 货源要求相对稳定，生产过程中经常抽检含泥量、细度模数和碱活性。
4.4.1.3 石子
① 非碱活性。
② 3~5mm连续级配。
③ 石子粒形好，针片状含量低于12%。
④ 含泥量不得大于0.5%，泥块含量不得大于0.3%。
⑤ 其它指标满足GB/T14685-2001要求。
⑥ 生产过程中对级配、针片状含量、含泥量要经常抽查。
4.4.1.3材料及工具准备
① 做好原材料试验，各项技术指标合格后方可使用。
② 施工前应对操作人员做好岗前技术培训，施工人员必须认真了解材料性质和特性、使用方法。
③ 根据各层的厚度、面积计算出施工需要的材料及辅助用料，确保所需的用量和质量。
④ 准备好必要的工具，如铁锹、小平铲、扫帚、钢丝刷、电动搅拌机、剪刀、铁桶、油漆刷、橡皮刮板、锯齿型刮板、铝合金刮杠、吹尘器等。
4.4.2找平层施工
基面清理、对拉螺栓孔处理→粘米历条→刷混凝土界面剂（或水泥浆甩毛）→浇捣水平面层细石混凝土（找平）→水泥砂浆粉看台侧壁→侧壁水泥砂浆养护→平面水泥砂浆面层施工→养护→验收。
4.4.2.1基层准备
①钢筋混凝土结构有严重缺损部位，需用聚合物砂浆或增强水泥浆修补平整。对于看台上结构施工时留下的对拉螺栓孔，应凿除表面20mm深的PVC套管，再用1:2水泥砂浆分2到3次封堵补平。
②基层表面的气孔、凹凸不平、蜂窝、缝隙、起砂等，也应修补处理。
③用铁铲、扫帚等工具清除基面及分仓缝内的垃圾、泥土地、浮尘、水泥浆及老化部分，必须清除干净，必要时用清水冲洗或用吸尘器、吹尘器将浮尘等处理干净，如有油漆或油污，应用有机溶剂（二甲苯或甲苯）清除干净。
④根据看台的建筑尺寸进行测量放线和定位，并做出各层看台的标高控制。
4.4.2.2混凝土界面剂施工
混凝土界面剂使用时应充分搅拌均匀，使用时将水泥砂浆状的界面剂均匀地粉刷在混凝土结构面上，厚度应不小于2mm，界面剂终凝后湿润养护，以保证其良好的粘接性能。
4.4.2.3细石混凝土施工
① 必须提前做试配，并对试配混凝土收缩量进行检测，然后根据混凝土配合比和试配结果进行配制，注意按重量配合比正确称量，在搅拌站现场应根据实测的砂、石含水率，在加水量中相应扣除，单位用水量和外加剂成分根据实际情况适当调整，以保证合适的坍落度及和易性。根据实际测定的混合料容量，适当增加或减少集料用量。
② 混合料拌和均匀性：机械拌料时不少于1.5~2分钟，各组成材料必须拌和均匀，特别是外加剂在混合料中要分散均匀、颜色一致，不发生露砂、露石和离析泌水现象，对混合料均匀性有怀疑时，可参照GB4477“混凝土搅拌机性能试验方法”，测定不同部位的混合料中的砂浆密度和粗集料含量，两次测定的砂浆密度相对误差不应大于0.8%，单位体积混凝土混合料中粗集料含量两次测定误差不应大于5%。
③混凝土的浇捣：找平细石混凝土的振捣可采用振动棒振捣、混凝土磨光机磨面，也可以采用振动棒加平板振动器的振捣方式，采用以上方式都必须做到不欠振，不过振。
4.4.2.4水泥砂浆抹灰
① 材料配比计量准确，搅拌充分均匀。
② 采用1:3水泥砂浆打底，可分1-2次完成，最后为1:2水泥砂浆粉面。
③ 抹灰厚度超过30mm时满挂钢丝网，采用射钉枪或水泥钢钉固定，间距以1000mm左右能挂住网片为宜，如果厚度较大采用细石混凝土找平，则满挂钢丝网。
④ 表面上光分2-3次进行，达到均匀、平整、光滑的要求。
⑤ 看台阳角处设置15×15倒角（利用米历条控制），在施工水泥砂浆层时，再收光成型，3m直尺检查不直线度不得大于3mm。
⑥ 水泥面层压光后12小时内覆盖塑料布外压土工布或麻袋，保水养护14天以上，注意不得将湿土工布或麻袋直接覆盖于混凝土看台上，以免土工布或麻袋的颜色污染看台。
⑦变形缝的留设
1）变形缝应根据台阶位置、看台弯折点进行设置。
2）变形缝间距不应大于6m，个别区域因建筑需要，间距小于6m有困难的可放宽到8m。
3）变形缝采用15×20mm塑料条嵌缝，表面8-10mm采用灰色硅胶密封处理。硅胶必须在水泥砂浆和细石混凝土层达到养护期后，表面封闭剂施工完成后进行施工，施工时基层含水率不得大于8%，表面的浮灰、油污等必须清理干净，硅胶施工应饱满密实，表面光滑，并不得污染周边混凝土。
4.5看台自流平环氧漆施工：
有专业队伍施工，根据甲方定的工艺另出专项施工方案。
5、分项工程质量控制措施
5.1找平层工程质量保证措施：
5.1.1找平层控制措施：
5.1.1.1找平层厚度超过30mm必须满挂钢板网。
5.1.1.2抹灰前基层处理必须合格。
5.1.1.3米历条标高、弧度必须正确。
5.2看台验收质量标准
①混凝土、砂浆的原材料必须符合设计要求，混凝土的强度也应符合设计要求。
②看台平整度：3m靠尺检查间隙不大于3mm。
③地面无起壳、起砂及明显裂纹。
6、安全技术管理措施
6.1 施工前编制切实可行的技术方案，并经过相关单位的审核、审批。
6.2 施工前对工人进行交底，使每个操作人员做到心中有数。
6.3 看台施工时必须与屋顶施工协商，避开上下交叉作业。
6.4 现场做到工完场清，施工垃圾及时装袋清运下楼。
7、成品保护措施
7.1施工单位制定成品保护措施，文明施工，在施工前要全面清理现场，材料堆放整齐，不要妨碍交通和影响施工。
7.2在混凝土保养期内严禁其他工种的人员和材料设备进入到面层上。养护期后不得有材料设备冲击、碰撞看台。
