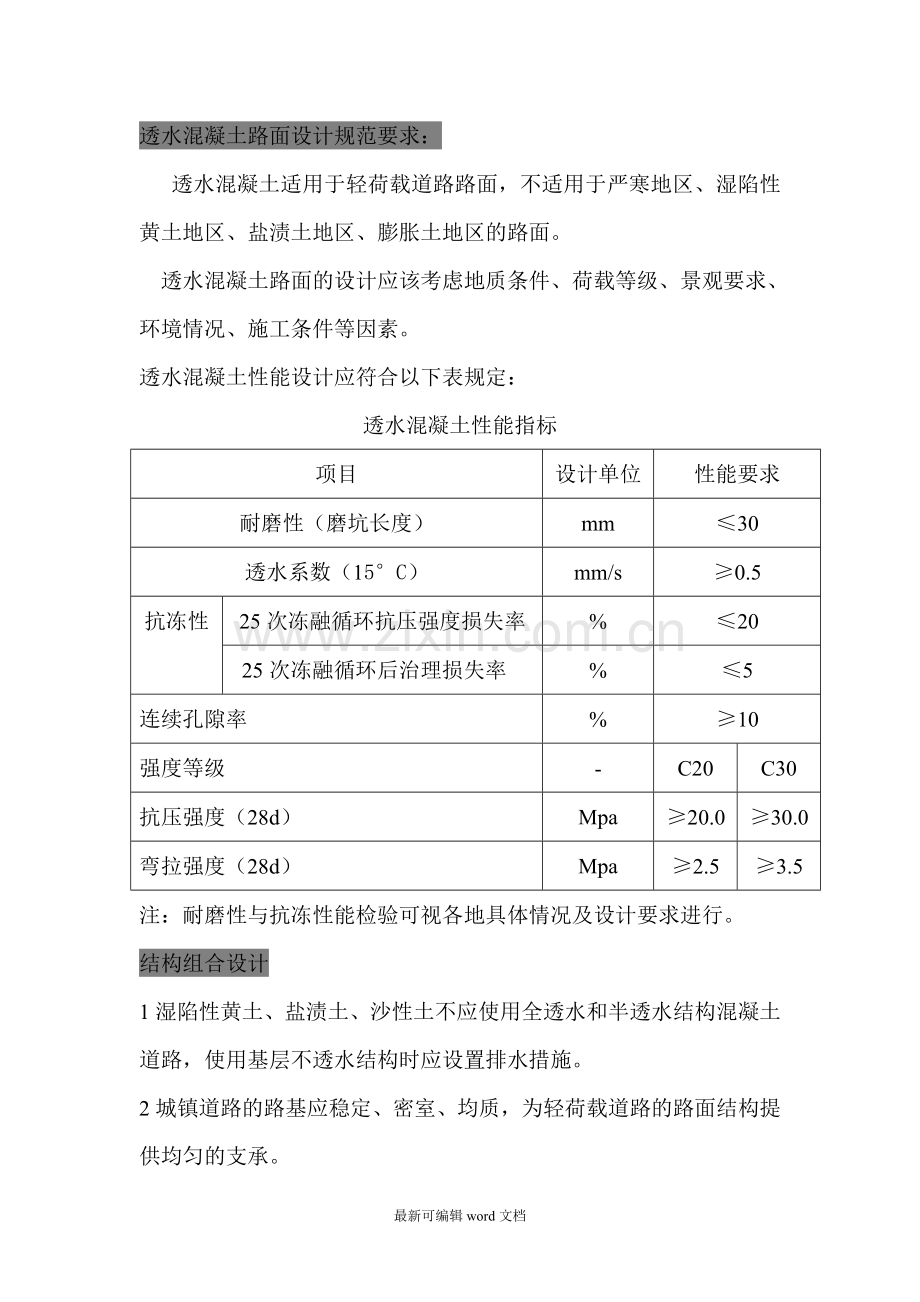

透水混凝土路面设计规范要求：
透水混凝土适用于轻荷载道路路面，不适用于严寒地区、湿陷性黄土地区、盐渍土地区、膨胀土地区的路面。
透水混凝土路面的设计应该考虑地质条件、荷载等级、景观要求、环境情况、施工条件等因素。
透水混凝土性能设计应符合以下表规定：
透水混凝土性能指标
项目
设计单位
性能要求
耐磨性（磨坑长度）
mm
≤30
透水系数（15°C）
mm/s
≥0.5
抗冻性
25次冻融循环抗压强度损失率
%
≤20
25次冻融循环后治理损失率
%
≤5
连续孔隙率
%
≥10
强度等级
-
C20
C30
抗压强度（28d）
Mpa
≥20.0
≥30.0
弯拉强度（28d）
Mpa
≥2.5
≥3.5
注：耐磨性与抗冻性能检验可视各地具体情况及设计要求进行。
结构组合设计
1湿陷性黄土、盐渍土、沙性土不应使用全透水和半透水结构混凝土道路，使用基层不透水结构时应设置排水措施。
2城镇道路的路基应稳定、密室、均质，为轻荷载道路的路面结构提供均匀的支承。

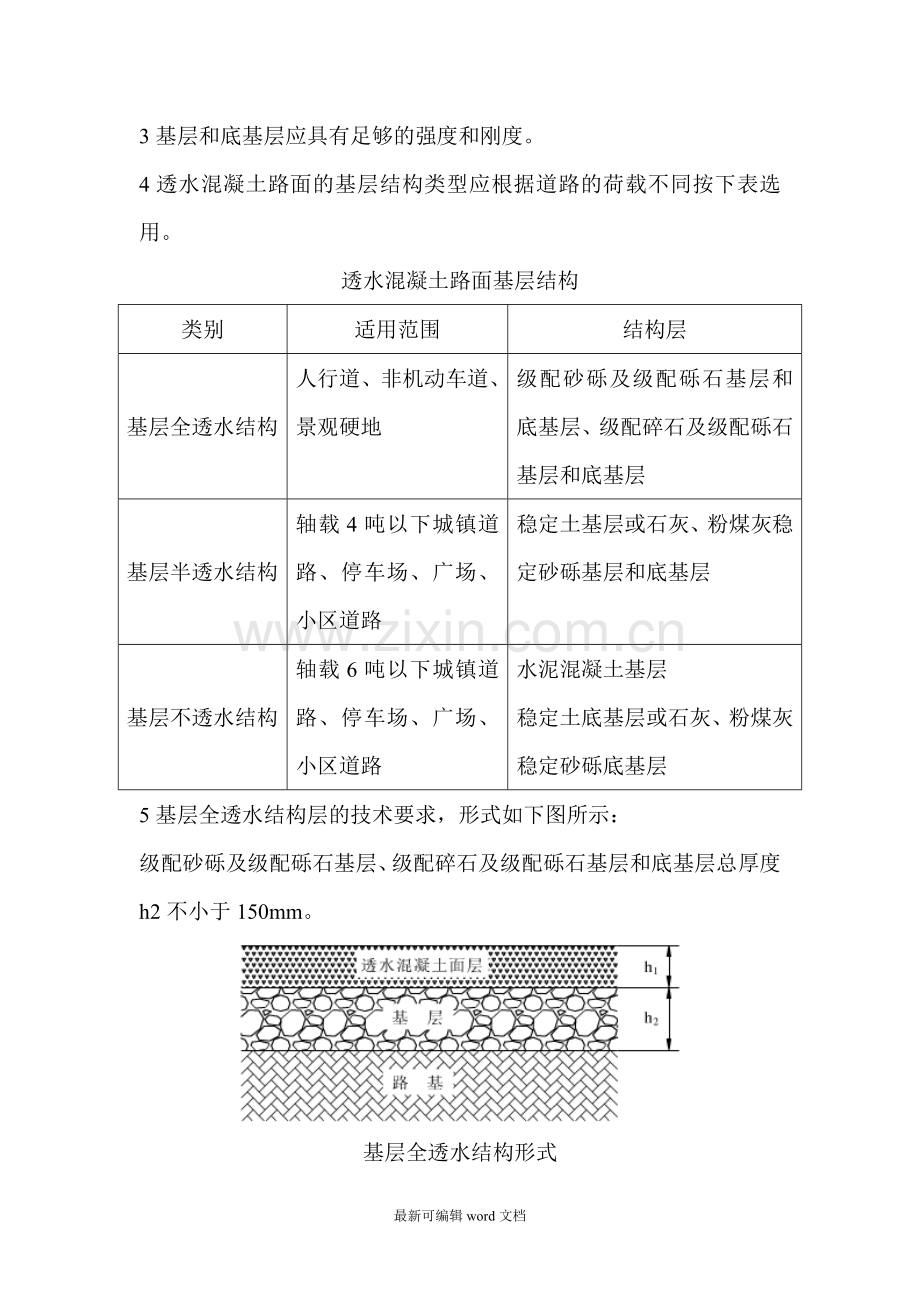

3基层和底基层应具有足够的强度和刚度。
4透水混凝土路面的基层结构类型应根据道路的荷载不同按下表选用。
透水混凝土路面基层结构
类别
适用范围
结构层

基层全透水结构
人行道、非机动车道、景观硬地
级配砂砾及级配砾石基层和底基层、级配碎石及级配砾石基层和底基层

基层半透水结构
轴载4吨以下城镇道路、停车场、广场、小区道路
稳定土基层或石灰、粉煤灰稳定砂砾基层和底基层

基层不透水结构
轴载6吨以下城镇道路、停车场、广场、小区道路
水泥混凝土基层
稳定土底基层或石灰、粉煤灰稳定砂砾底基层
5基层全透水结构层的技术要求，形式如下图所示：
级配砂砾及级配砾石基层、级配碎石及级配砾石基层和底基层总厚度h2不小于150mm。

基层全透水结构形式
6基层半透水结构层的技术要求，形式如下图所示：
稳定土基层或石灰、粉煤灰稳定砂砾基层和底基层总厚度h2不小于
180mm。

基层半透水结构形式
透水混凝土面层
1透水混凝土面层结构设计，分单色层及双色组合层设计。采用双色组合层时，其表面层厚度应不低于30mm.
2根据透水混凝土路面的荷载、功能及地形地貌，选用强度等级及透水系数不同的透水混凝土。
3设计基层全透水结构时，其透水混凝土面层强度等级应不小于C20，厚度(h1)应不小于60mm；设计基层半透水结构和基层不透水结构时，其透水混凝土面层强度等级应不小于C30，厚度（h1）分别不小于100mm和150mm。如基层采用厚度大于150mm的混凝土结构时，可适当减小透水混凝土面层厚度（h1），但不应小于120mm。
4设计透水混凝土面层时，应设计纵向和横向接缝。纵向接缝的间距按路面宽度在3.0~4.5m范围内确定，横向接缝的间距一般为4~6m；广场平面尺寸不宜大于25㎡，面层板的长度比不宜超过1.30。基层有结构缝时，面层缩缝应与其相应结构缝位置一致，缝内应填嵌柔性材料。
5透水混凝土面层施工长度超过30m或与其它构造物连接处（如侧沟、建筑物、窖井、铺面的连锁砌块、沥青铺面）应设置胀缝。
6透水混凝土面层胀缝处不应设置传力杆。
透水混凝土路面排水系统设计
1透水混凝土路面的排水设计可参照《城镇道路工程施工及质量验收规范》（CJJ1）和《城市道路设计规范》（CJJ37）的有关规定。
2基层全透水结构设计中宜考虑路面下排水，路面下的排水可设计排水管、排水盲沟。设计的排水管、排水盲沟应与道路设计中的市政排水系统相连，形式如下图所示：

透水混凝土路面排水形式
3设计中的排水系统可利用市政排水沟或雨水井，透水混凝土直接铺设至市政排水沟或雨水井，面积较大的广场宜设置排水盲沟排水，结
构形式如下图所示：
排水盲沟设置结构形式
典型工程案例：

三亚万科湖畔人行道 白沙县邦溪镇政府广场

三亚香格里拉酒店人行道（红色）三亚香格里拉酒店人行道（灰色）
万宁神州半岛景观道路
