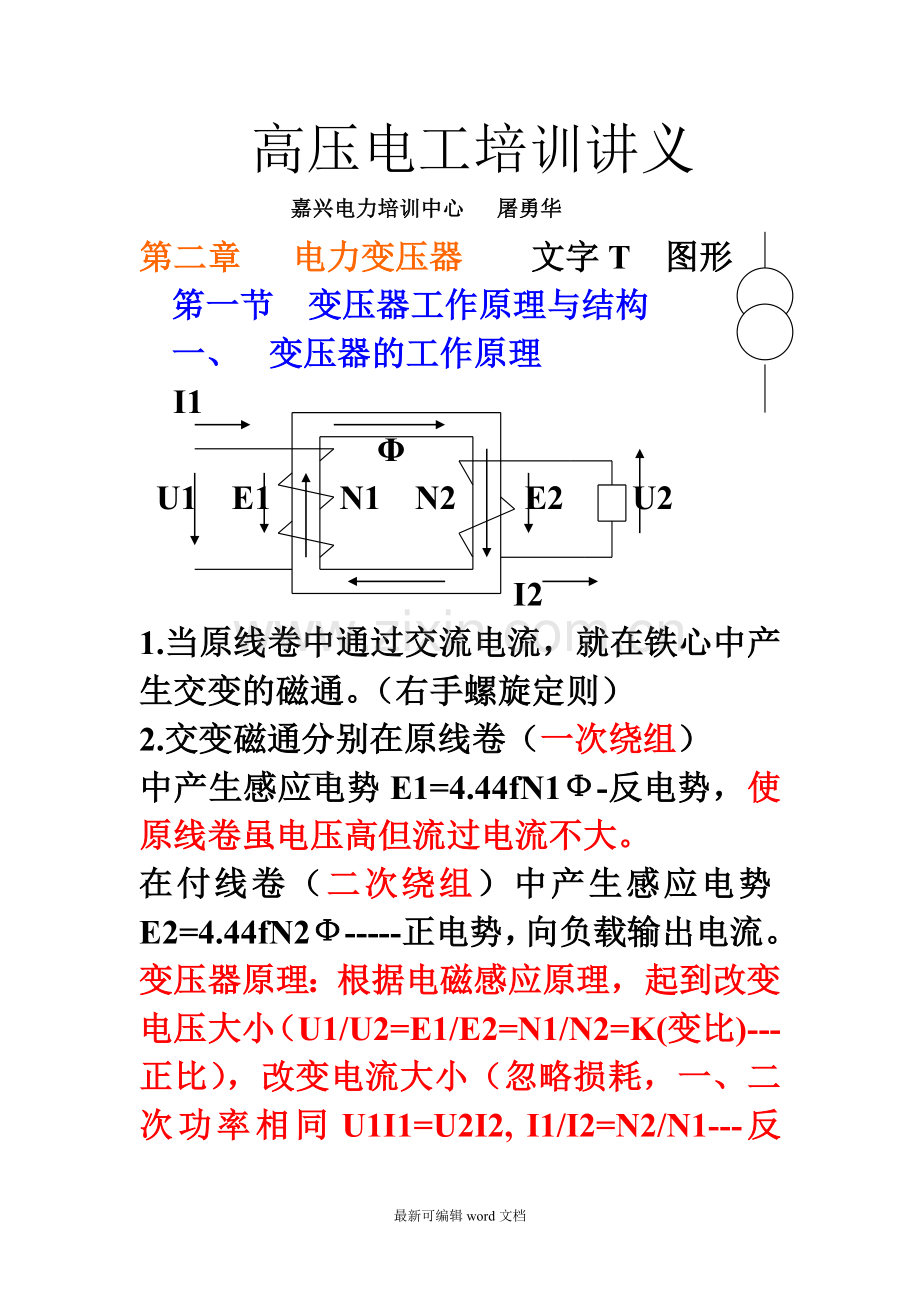

高压电工培训讲义
嘉兴电力培训中心 屠勇华
第二章 电力变压器 文字T 图形
笫一节 变压器工作原理与结构
一、 变压器的工作原理
I1
Φ
U1 E1 N1 N2 E2 U2

I2
1.当原线卷中通过交流电流，就在铁心中产生交变的磁通。（右手螺旋定则）
2.交变磁通分别在原线卷（一次绕组）
中产生感应电势E1=4.44fN1Ф-反电势，使原线卷虽电压高但流过电流不大。
在付线卷（二次绕组）中产生感应电势E2=4.44fN2Ф-----正电势，向负载输出电流。
变压器原理：根据电磁感应原理，起到改变电压大小（U1/U2=E1/E2=N1/N2=K(变比)---正比），改变电流大小（忽略损耗，一、二次功率相同U1I1=U2I2, I1/I2=N2/N1---反比）及传递电能（通过磁耦合，无电直接联系；能量形式不变）的作用。

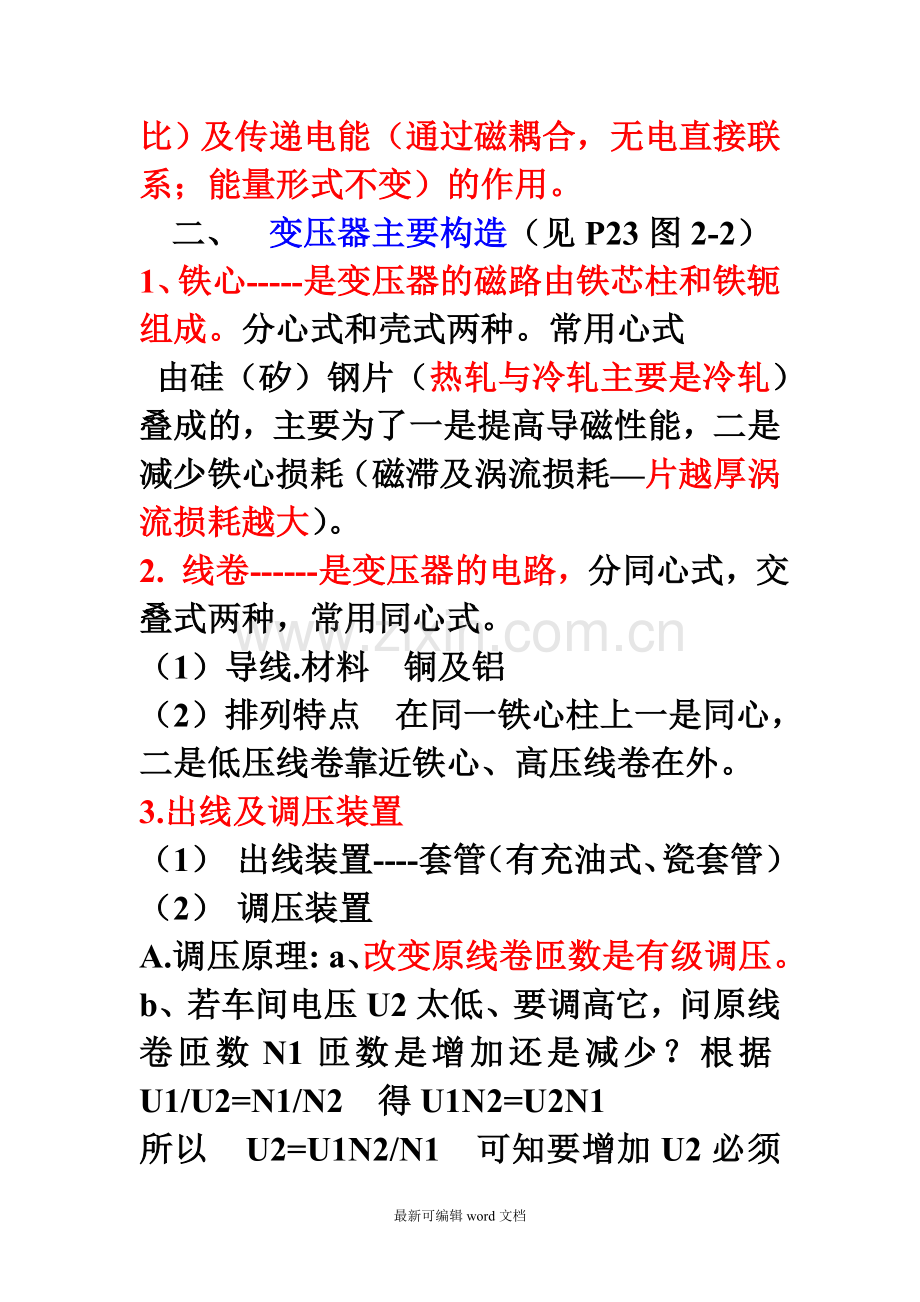

二、 变压器主要构造（见P23图2-2）
1、铁心-----是变压器的磁路由铁芯柱和铁轭组成。分心式和壳式两种。常用心式
由硅（矽）钢片（热轧与冷轧主要是冷轧）叠成的，主要为了一是提高导磁性能，二是减少铁心损耗（磁滞及涡流损耗—片越厚涡流损耗越大）。
2. 线卷------是变压器的电路，分同心式，交叠式两种，常用同心式。
（1）导线.材料 铜及铝
（2）排列特点 在同一铁心柱上一是同心，二是低压线卷靠近铁心、高压线卷在外。
3.出线及调压装置
（1） 出线装置----套管（有充油式、瓷套管）
（2） 调压装置
A.调压原理: a、改变原线卷匝数是有级调压。 b、若车间电压U2太低、要调高它，问原线卷匝数N1匝数是增加还是减少？根据U1/U2=N1/N2 得U1N2=U2N1
所以 U2=U1N2/N1 可知要增加U2必须使N1（分母）减少。
B.调压方式（调压开关）
a.无载调压----在变压器仃电情况下操作。（开关在油箱顶上）
b.有载调压-----在变压器不仃电带负载情况下就可操作。（开关在油箱侧面）
以上三部分构成变压器的本体
4.容器
油浸式-----油箱,油箱外有冷却管相联。
有吊器身式，吊箱壳式（钟罩式）油箱。
干式-----铁箱
5.保护装置
温度计---- (有水银温度计，指针式温度表，数字式温度表)
油浸式：油枕（储油柜）----保证油能热胀
冷缩下，减少油与空气接触面，
延缓油氧化速度。
安全气道（防爆管）---严重故障时油可喷出。
呼吸器（吸湿器）-----硅胶对油吸潮，
另一方面可平衡油箱内外大气压。
瓦斯继电器---油箱内部故障时保护变压器。
三、 变压器的型号及技术参数
1.型号
SFLZ---500/35 S9—50/10 SCB---100/10
│-------------额定容量（kVA）
█ █ █ █------█ / █---------最高电压（kV）
│ │ │ │----调压方式（□—无载调压，Z---有载调压）
│ │ │-----------导线材料（□—铜，B---簿铜片叠成，L---铝）
│ │-----------------冷却方式（□—油浸自冷，F油浸风冷；C—干式）
│---------------------------------相数（S—三相，D---单相）
2.技术数据（额定值）
额定容量SN------视在功率，单位kVA
多绕组变压器是指最大的绕组额定容量。
额定电压U1N/U2N----线电压，单位kV
额定电流I1N/I2N---线电流，单位A
单相: IN=SN/UN 三相：IN=SN/√3UN
计算题: 一台三相变压器，额定SN=100kVA,
额定电压U1N/U2N=10/0.4-kV，求额定电流?
解：I1N=SN/√3U1N=100/1.73×10=5.78A
I2N =SN/√3U2N=100/1.73×0.4=144.5A
额定频率fN：工频50赫
(每秒钟变化50次, 变化一次时间0.02秒)
额定空载电流I0%:衡量建立磁场磁化能力。
额空载损耗P0：等于铁损（不变损耗）。
额定短路损耗Pk：额定电流下的铜损
（铜损是可变损耗）。
额定短路电压（阻抗电压）
UZ%= UZ/UN*100% 等于短路阻抗大小。
电压调整率、调压范围、效率、
温升和冷却方式
3.接线及接线组别
（1） 接线
星形Y: 三相线卷尾端相连成一点称中点，始端引出ABC三根相线。有三相三线制适用动力电源,三相四线制YN（中点引出线称中线）用于动力及单相负载的电源共用。
注意：由于三相负载严重不均衡出现中点位移
a中线要求一不准装熔断器二导线截面不得小于相线截面的2/3
b由于出现中点位移现象造成三相相电压严重不对称，甚至致使某一相相电压严重超过,损坏电气设备。
三角形d或∆：首先三相线卷始未端相连成闭合回路，然后从三个始端引出三个相线。
(2). 接线组别（标号）：
接线组别---表示三相变压器原、副线卷对应电压间的相位关系。
时钟法---长针作原线卷电压指向12点，短针作为副线卷相应电压所指钟点作为接线组别号。
影响接线组别因素:
一是接线方式 二是线卷极性（见图）
三是线卷端头标记（见图）。
例：Y/YN-----12 D/Y--11
│ │ │---接线组别12（原付线卷对应电压同相）
│ │--------付线卷接线方式YN
│---------------原线卷接线方式Y
第二节 变压器的运行
一、变压器的运行方式
0.变压器投入与退出
投入-----先合高压侧开关，后合低压侧开关，再合各路负载开关。（主要减少合闸时励磁冲击涌流）
退出-----与上程序相反
1、 允许温度与温升:
变压器运行时温升与周围环境温度无关，与变压器损耗和散热能力等有关，绕组温度最高，铁芯次之，油的温度最低。
对于A级绝缘变压器其最高允许温度为105度，规定上层油温不超过85度。（最高95度）（温升=实际油温—环境温度）例：55=50-（-5）上层油温升不超过55度、绕组温升不超过65度。
2、 变压器的过载能力
过负荷----正常过负荷不超过20--30%（要在变压器一是无缺陷 二是上层油温不超过85度前提下。）
事故过负荷---按厂家规定
允许短路—一般允许短路电流为额定电流的25倍。
3、 允许电压波动:允许不超过额定电压5%
二、.变压器并联运行条件
1. 并联运行目的：提高可靠性，经济性，减少投资。
2. 并联运行条件
接线组别完全相同。
一、 二次额定电压相同即变比相同，允许误差±0.5%
额定短路电压相同，允许误差±10%
三、变压器油及运行
1. 变压器油作用: 变压器油既有绝缘又有冷却作用。
2.变压器油运行:
(1) 试验：每年取样试验，项目为耐压，介质损耗和简化试验。
(2) 运行管理：经常检查变压器的密封性，储油柜，呼吸器的工作性能，油色，油量是否正常，定期或不定期取油样作油的气相色谱分析，对运行中已变质油及时处理，补油时注意牌号及气体继电器。
四、.变压器的运行
1.巡视检查—正常，负荷变化，故障后
声音---正常是铁片振动嗡嗡声
油----油位：油枕上油位计上下红线内
油色：正常是微黄透明的
油温：上层油温不超过85度,最高不超过95度。温升=实际油温—环境温度,例：55=50-（-5）上层油温升不超过55度、绕组温升不超过65度。
取油样作油的气相色谱分析（在线监测）
外表---接头（温度 示温蜡片红80度 绿70度 黄60度）
套管（破裂、污垢等） 渗漏油
电气量---电压（5%）、电流（每相大小、三相不平衡度小于10%）、功率
2.变压器的经济运行
一是变压器不能空载运行（空运有铁损）
二是最佳效率在铁损等于铜损时，即带2/3额定负载时。
2. 异常及常见故障:
声音异常，绝缘套管闪络和爆炸
变压器在故障跳闸后查明原因及消除情况下,请示后再试送。
变压器在故障跳闸后未查明原因及消除情况下严禁试送。
五、变压器油色谱在线监测系统简介
笫三节 其他变压器：
干式变压器（环氧树脂绝缘、气体绝缘、H级绝缘），非晶态合金铁芯变压器H，低损耗油浸变压器S9,S11，卷铁变压器R。
第四节 互 感 器
一、互感器的作用—将高电压、大电流变换为低电压（100V）、小电流（5A）。
1. 将二次设备与高压电网隔离，保证人身与设备的安全。
2. 有利于二次设备的标准化生产。
3. 与继保、仪表配合对一次系统进行保护、测量。
二、电压互感器（又叫PT）文字YH,TV
1.工作原理：相当一台空载运行的变压器。
2.型号
█ █ █ █ ------█ -----工作电压（kV）
│ │ │ │---结构特点（W—三相五柱铁心，J---带有第三线卷）
│ │ │----------绝缘特点（J—油浸，Z,G---浇注，干式）
│ │-----------------相数（S—三相，D---单相）
│--------------------------------互感器名称（J—电压互感器）
例：JSJW--10 JDZJ---10
三相五柱铁心---空柱给另序磁通造成一条小磁阻通路使PT长期运行也不发热。
3.技术数据 a.变压比 K=U1相/U2相
b.误差与准确度 ∆U%=KU2N—U1N/U1N 准确度有0.2,0.5,1, 3
c.容量：指二次绕组允许接入负载的功率（VA表示）,分额定与最大容量。
4.接线 原则：PT一次线卷与被测线路并联，二次线卷与二次设备电压线卷并联。注意线卷接线极性正确
变电所实际接线：两个单相组成（V/V）（见图）。
QS FU1 TV QS1 FU2
a
b
c

一个三相及由三个单相组成(YN/Yn/[开口∆]V-12)（见图）
QS FU1 TV QS1 FU2
a
b
c
① ② ③
K
L123 N
单相绝缘监察电压表：
1—A相, 2—B相, 3—C相
一次高压线卷YN通过主刀闸QS及高压熔丝FU1并在母线上
二次低压工作线卷Y通过QS1主刀闸辅点（防止反送电安全保障）及低压熔丝FU2联至三相电压小母线YM上，另一二次低压辅助线卷接成开口三角形，正常时开口两端电压为三相电压和是另，当不对称运行时出现另序电压,推动YJJ继电器动作发出“母线接地” 预告信号。二次低压线卷必要一点接地防止穿越性故障。
5.电压互感器的运行
接线：一、二次绕组接线极性正确,装设熔断器防止短路，二次绕组、铁心和外壳都必须可靠接地，二次绕组的电压降一般不超过额定电压的0.5%，接0.5级电能表不超过0.25%
巡视检查 异常运行 更换 停用(注意失压保护误动，取下低压熔断器以防反送电)
三、电压互感器高、低压熔丝熔断或二次回路断线。
1.电压互感器高压熔丝熔断
(1)现象 信号盘上三个单相绝缘监察电压表熔断相指示下降，未熔断相指示正常相电压。
(2)原因 PT本身故障，二次回路故障低压熔丝未熔断，铁磁谐振（XL=XC）
(3)处理 PT断开主刀闸穿绝缘鞋、戴绝缘手套取下熔断熔丝更换。
2.电压互感器低压熔丝熔断或二次回路断线
(1)现象 a.信号盘上三个单相绝缘监察电压表熔断相指示为另，未熔断相指示正常相电压。
b.起动低电压继电器发出“电压互感器二次回路断线”予告信号。
(2)原因 二次回路故障
四、变压器中性点不接地（小电流）系统单相接地故障
一)、小电流系统单相接地特点：（金属性全接地）
接地相相电压为另
非接地相相相电压上升√3倍
出现中点电压大小等于相电压
三个线电压仍然对称
二).单相接地障变电所内现象
a.信号盘上三个单相绝缘监察电压表未接地相指示上升√3倍，接地相指示另。
b.PT开口线卷出现另序电压起动YJJ（接地电压继电器），发出“母线接地”予告信号。
三).处理步骤
a检查有关设备（注意跨步电压触电，穿绝缘鞋，离接地点室内4米以外、室外8米以外，误人危险区即单脚跳离。）,发现明显故障处理。
b.若未发现明显故障，采用试拉各线（原则：拉后即送，按拉路顺序，拉前通知用户。），到“母线接地”信号消失者即为故障线。
c.送上故障线允许继续运行两小时（三个线电压对称），继续寻找故障。
d.超过两小时仍未找到故障必须停电检修。

五、电流互感器（又称CT）文字LH,TA
1.工作原理：相当于一台短路运行的变压器，一次电流不随二次负载变化而变化。
2.型号：
█ █ █ █ -------█------工作电压（kV）
│ │ │ │---使用特点（B-保护用，J-加大容量,D-差动保护用）
│ │ │-------绝缘特点（W—户外油浸，Z,J---浇注，干式）
│ │----结构特点（Q—线卷式，F,D---贯穿式，C—手车式
│ R—装入式，A—穿墙式）
│------------------------互感器名称（L----电流互感器）
例如：LQJ—10 LCW---35 LR---35 LFJ--10
3.技术数据 a.变流比 K=I1/I2
b.误差与准确度
误差∆I%=KI2N—I1N/I1N 准确度有0.2,0.5, 1, 3,10,D(根据误差)
c.容量:通常用额定二次负载阻抗来表示。0.2-0.4Ω
电流效应有：发热（热效应）和电动力（动效应）与电流大小成正比。
d.热稳定及动稳定电流
4.接线
原则：CT一次线卷与被测线路串联，二次线卷与二次设备电流线卷串联。注意线卷接线极性正确
变电所实际接线：三相完全星形接线(见图)
L1 L2 L3
① ② ③

TA
I1 I2 I3

二相不完全星形接线(见图)
L1 L2 L3
① ③ ②

I1+I3

TA
I1 I3

电流表: 1—A相, 2—B相, 3—C相
IB
IC

IA -IB=IA+IC
5.电流互感器的运行
一、二次绕组接线极性正确,，二次绕组、铁心和外壳都必须可靠接地防止穿越性故障，二次负载阻抗不能大于电流互感器额定负载阻抗。
运行前检查 巡视检查 更换
六、电压互感器二次不准短路，电流互感器二次不准开路。
1.电流互感器二次开路
（1）.危害性----一次大电流全部用来激磁，磁通剧增，在二次产生危及人身及设备安全的高电压。
（2）.现象 CT发出怪叫声, 有关表计剧烈摆动，开路点出现跳火。
（3）.处理 远离CT开路点穿绝缘鞋、
戴绝缘手套、拿绝缘工具
（如木柄螺丝刀）拧紧或三相短接。
靠近CT或CT本身开路必须停电处理。
2.电压互感器二次短路
大短路电流将使PT熔丝熔断,发热至烧毁。

第五章 过电压保护
第一节 过电压概述
一、过电压（危及绝缘的电压升高）及危害
二、过电压分类
内过电压：工频、谐振、操作过电压。
外过电压：直接雷，雷电反击, 感应雷，
雷电波侵入过电压。
二、 雷电过电压：
雷云形成:带电荷的云所引起的放电现象。
雷云对地放电过程（三个阶段）
1.先导放电：分级发展，速度小，电流小
2.主放电：正负电荷中和，电流大，速度快
3.余辉放电：电流小
雷电流是冲击波极大多数是负极性
直接雷击、雷电反击、感应雷过电压及雷电波侵入。
四、内过电压：工频（线路空载、单相接地系统不对称故障引起）、谐振（感抗等于容抗）、操作过电压（切、合空载长线路、变压器，电容器，开断感应电动机、弧光接地）。
第二节 直击雷过电压的防护
1.避雷装置---避雷针（保护变电所电气设备免受直接雷击、雷电反击、感应雷过电压）
避雷线 （保护输电线路免受雷击过电压）
2.避雷针（有独立与构架避雷针两类）
i.构造（见图）由接闪器，引下线，接地体（R<10Ω）构成。

ii保护范围rx
单支避雷针保护范围:
rx—保护半径
h—针高
hx—被保护物高
高度系数P
两支等高避雷针保护范围
§h－避雷针的高度，m；
§h0 －最低点的高度，m；
§bx －保护范围最小宽度m

h0 －最低点的高度，m；D-两针间距离，m ; D/h不大于5
bx －保护范围最小宽度m h－避雷针的高度，m；
多支避雷针保护范围：
书），也可查表 rx <1.5h（针高）
i. 防雷保护图举例（见图）

为了防止雷电反击：
空中最小距离大于5m
Sk≥0.3Rch+0.1hA
Rch-冲击电阻
hA-针空中反击高度
地下最小距离大于3m
Sd≥0.3Rch
避雷线保护范围:
单根避雷线保护范围

两根避雷线保护范围

第三节 雷电侵入波防护
1.雷电侵入波----雷电流以行波形式通过输电线路传递进人变电所。
2.防雷装置---火花间隙、管形避雷器
、阀型及磁吹阀型、氧化锌避雷器
3.配电所进线及母线防雷接线（见书图5-6） FZ---母线避雷器（通过闸刀并联在母线上与主变电气距离见P176表5-1） FS---线路避雷器作进线保护（并联在架空线路出线端，电缆头端，带电抗器的电缆两端）
35-110kV架空线未沿全线架设避雷线则变电所应1-2km进线段架设避雷线，保护角不超过20最大30度。连接进线电缆段1km
架空线架设避雷线。
正常处于分闸的线路开关及分段开关两侧装设避雷器或防雷间隙。

T FS 架空线

电缆
FZ

FS

4.变压器中性点防雷保护：大电流系统中中性点不接地变压器中性点装设避雷器。小电流系统一般不装设。但多雷区单进线或装设消弧线卷的变压器应装设。
5.配电变压器防雷保护：
10kV配电变压器高压跌开式熔断器是一种
最简单过流保护，拉跌落式熔断器时，应先
垃中间相、再拉下风相、最后拉上风相。合
时则相反。
配电变压器高压侧一般都用避雷器作防雷保护装置。安装在熔断器与变压器之间，接地线与变压器低压侧中性点及金属外壳连在一起。
35kV配电变压器两侧应装避雷器
第四节 过电压保护设备
一、 保护
间隙
灭弧能力差
伏秒特性陡
产生截波
受大气影响
但结构简单、
价格低廉

二、普通阀型避雷器
间隙：具有平坦的伏秒特性，
放电电压分散性小，能与变压器绝缘冲击放电特性很好配合 阀片：具有良好的非线性特性，
黄铜电极
云母片
其电阻值与流过的电流大小成反比。

阀型避雷器
a. 构造:火花间隙及非线性电阻组成。
原理：强大雷电流击穿火花间隙通过呈低阻非线性电阻（残压小于设备耐压）顺利泄入大地。工频续流时非线性电阻呈高阻火花间隙能顺利断弧断流。只适用于外过电压防护。 FS-配电用避雷器
间隙
分路电阻
分路电阻原理接线图
FZ-站用避雷器（间隙并联分路电阻）,

并联电阻的作用
改善电压分布
三、磁吹避雷器
伏安特性：

并联电阻的作用
改善电压分布
四、磁吹避雷器
电弧旋转式,拉长式
(FCD, FCZ）
磁吹避雷器也是由
间隙与阀片组成，
但间隙形状不同，
而增加磁吹部分
使电孤在磁场作
用下被拉长，更
好地去游离，使
电弧易熄灭。适
用于旋转电机的
防雷及内过压保护。
五、金属氧化物避雷器（MOA）
1.氧化锌阀片的特点
原理：雷电或内过压时，电压超过启动值后，阀片呈低阻,泄放电流（残压较低小于设备耐压）。工频电压时阀片恢复高阻呈绝缘状态（不超过1mA的对地泄漏电流）保证系统正常运行，可不设置火花间隙。
2.氧化锌避雷器的优点：
无间隙 无续流
保护特性优越
电气设备所受过电压可降低
通流容量大
体积小、重量轻、结构简单、
运行维护方便、寿命长
适用范围：
用于SF6全封闭组合电器
可限制内部过电压
可用于直流系统
2. 氧化锌避雷器的电气参数
（0）参数系统标称电压
（1）额定电压：施加到避雷器端子间的最大允许工频电压有效值。高于系统额定电压。
（2）持续运行电压：允许持久地施加在避雷器端子间的工频电压有效值, 略高于系统最高相电压。
（3）标称放电电流：用来划分避雷器等级的、具有8/20μs 波形的雷电冲击电流峰值
（4）工频耐受电压时间特性：在规定条件下，对避雷器施加不同的工频电压，避雷器不损坏、不发生热崩溃时所对应的最大持续时间的关系曲线
（5）残压：放电电流通过避雷器时其端子间的最大电压峰值
（6）持续电流：施加持续运行电压时流过避雷器的电流,由阻性和容性分量组成
（7）参考电流
工频参考电流：确定工频参考电压的工频电流阻性分量的峰值
直流参考电流：确定直流参考电压的直流电流平均值
（8）工频参考电压：通过工频参考电流时测出的工频电压峰值除以√2
六、避雷器的维护：每年雷雨前预试，接地线完好，经常及雷电后巡视检查, 接地电阻:工作接地的接地电阻一般为0.5～10Ω,保护接地电阻为1～10Ω,
雷击冲击电流作用下的接地电阻
配网装置的Rch一般要求小于10Ω，
输电线路杆塔的Rch要求小于30Ω
冲击系数：α＝Rch/R R—工频接地电阻
火花效应α<1 电感影响α>1
与冲击电流密度，接地体形状，土壤电阻率等有关
降低冲击接地电阻措施有降低土壤电阻率，改善接地体几何形状，扩大接地体延伸面积。

变压器及过电压保护部分复习题
一、单项选择题
1. 变压器空载运行时有( )损耗。
A.无电能损耗; B.有铁损; C.有铜损 D.有铁损和铜损;
4.短路时，短路回路特点是（ ）。
A.电压高 B.电流小 C.电流很大
2. 变电所母线安装避雷器是为了防止（　　）过电压。
A. 雷电进行波　　B. 直击雷　　　C . 操作过电压
3. .避雷器必须与( )可靠连接，才能有防雷作用。接地装置
A. 电气设备
B. 雷电记录器
C. 接地装置
4.变压器电压高的一侧匝数多,电流( ).
A. 小 B.大 C.不确定
5.如果变压器铁芯采用的硅钢片的单片厚度越厚,则( )
A. 铁芯中的铜损耗越大
B. 铁芯中的涡流损耗越大
C. 铁芯中的涡流损耗越小
6. 在油浸式变压器中,变压器油正常运行的最高温度为( )
A. 40℃ B.85℃ C.95℃
7. 变压器调整电压的方法是从某一侧绕组上设置分接,以增加或切除一部分绕组的匝数,从而实现( )的方法
A. 无极调整电压
B. 有极调整电压
C. 平滑调整电压
8. 变压器储油柜的作用是保证油箱内总是充满( ),并减小油面与空气的接触面
A. 水 B.油 C.风
9.变压器的变比等于( )之比
A.一、二次侧电流有效值
B. 一、二次侧电压最大值
C. 一、二次侧感应电势有效值
10. 电流互感器运行时，如果二次侧开路，则会在二次侧产生（ ）。
A.断开电路 B.高电压 C.空载电压
11. 变压器铭牌上的额定容量是指( )。
A. 有功功率 B. 无功功率 C . 视在功率
二、判断题（正确的画√;错误的画×）
1. 互感器的二次侧必须有一端接地，此为工作接地。―――（　）
2.变压器是不允许过负荷运行的。---（ ）
3. 电压互感器的容量是指其二次绕组允许接入的负载功率( )
4.电流互感器的铁芯应该可靠接地--------( )
5.在双卷变压器的两个绕组中,输出电能的一侧叫做二次侧绕组------------------------------------------------------------------( )
6.电压互感器工作时,其高压绕组与被测电路并联,低压绕组与测量仪表的电压线圈并联-------------------------------( )
7.多绕组变压器的额定容量是最大的绕组额定容量( )
8.变压器稳定温升的大小与变压器周围环境的温度﹑变压器的损耗和散热能力等相关-------------------------------------( )
9. 电流互感器工作时,其高压绕组与被测电路并联,低压绕组与测量仪表的电压线圈并联----------------------------------( )
三、多项选择题（每题有两项或两项以上符合题意选项）
1.电力变压器理想的并联条件包括（ ）。
A.容量相同 B.冷却条件相同 C.变比相等
D.阻抗电压相等 E.联接组标号相同
2.内部过电压包括（ ）。
A.工频过电压 B.操作过电压
C.雷电过电压 D.谐波过电压
3.电流互感器按用途可分为（ ）。
A. 测量用电流互感器
B. 保护用电流互感器
C. 供所用电用电流互感器
4.变压器铁芯采用的硅钢片主要有( )
A. 热铸式 B.冷轧 C.热轧
5. 变压器稳定温度的大小与( )相关.
A.变压器的损耗和散热能力等
B.变压器周围环境的温度
C.变压器绕组排列方式
6.电力变压器若不符合并联运行条件将会产生（ ）后果。
A. 环流
B. 不合理分配变压器容量
C. 相位不同
四、案例分析及计算题（每题有一项或一项以上符合题意的选项）
1.变电所一台31500kVA的主变压器差动保护动作，值班人员迅速赶到现场，应对如下部分进行检查。（ ）
A.主变压器电源侧的线路有无短路现象
B.主变压器低压侧的供电母线有无故障
C.主变压器一、二次电流互感器之间的所有部分有无故障
D.主变压器有无内部故障造成对外喷油或着火现象
2. 一台单相变压器:额定电压U1N/U2N=60/10KV,则变压器的变化为( )
A.0.12 B.6 C.10
3.一台三相变压器额定容量SN=3200kVA，额定电压U1N/U2N=35/10kV，其二次额定电流为（ ）A。
A.91.4 B.185 C.304.8

变压器及过电压保护部分复习题
一、单项选择题
1. 变压器空载运行时有( B )损耗。
A.无电能损耗; B.有铁损; C.有铜损 D.有铁损和铜损;
4.短路时，短路回路特点是（ C）。
A.电压高 B.电流小 C.电流很大
2. 变电所母线安装避雷器是为了防止（　A　）过电压。
A. 雷电进行波　　B. 直击雷　　　C . 操作过电压
3. .避雷器必须与( C )可靠连接，才能有防雷作用。接地装置
C. 电气设备
D. 雷电记录器
C. 接地装置
4.变压器电压高的一侧匝数多,电流( A ).
B. 小 B.大 C.不确定
5.如果变压器铁芯采用的硅钢片的单片厚度越厚,则( B )
D. 铁芯中的铜损耗越大
E. 铁芯中的涡流损耗越大
F. 铁芯中的涡流损耗越小
6. 在油浸式变压器中,变压器油正常运行的最高温度为( C )
B. 40℃ B.85℃ C.95℃
7. 变压器调整电压的方法是从某一侧绕组上设置分接,以增加或切除一部分绕组的匝数,从而实现( B )的方法
D. 无极调整电压
E. 有极调整电压
F. 平滑调整电压
8. 变压器储油柜的作用是保证油箱内总是充满( B ),并减小油面与空气的接触面
B. 水 B.油 C.风
9.变压器的变比等于( C )之比
A.一、二次侧电流有效值
B. 一、二次侧电压最大值
C. 一、二次侧感应电势有效值
10. 电流互感器运行时，如果二次侧开路，则会在二次侧产生（ B ）。
A.断开电路 B.高电压 C.空载电压
11. 变压器铭牌上的额定容量是指( C )。
A. 有功功率 B. 无功功率 C . 视在功率
二、判断题（正确的画√;错误的画×）
1. 互感器的二次侧必须有一端接地，此为工作接地。―――（×　）
2.变压器是不允许过负荷运行的。---（×）
3. 电压互感器的容量是指其二次绕组允许接入的负载功率( √ )
4.电流互感器的铁芯应该可靠接地--------( √ )
5.在双卷变压器的两个绕组中,输出电能的一侧叫做二次侧绕组------------------------------------------------------------------( √ )
6.电压互感器工作时,其高压绕组与被测电路并联,低压绕组与测量仪表的电压线圈并联-------------------------------( √ )
7.多绕组变压器的额定容量是最大的绕组额定容量( √ )
8.变压器稳定温升的大小与变压器周围环境的温度﹑变压器的损耗和散热能力等相关-------------------------------------( × )
9. 电流互感器工作时,其高压绕组与被测电路并联,低压绕组与测量仪表的电压线圈并联----------------------------------( × )
三、多项选择题（每题有两项或两项以上符合题意选项）
1.电力变压器理想的并联条件包括（ C,D.E ）。
A.容量相同 B.冷却条件相同 C.变比相等
D.阻抗电压相等 E.联接组标号相同
2.内部过电压包括（ A,B,D ）。
A.工频过电压 B.操作过电压
C.雷电过电压 D.谐波过电压
3.电流互感器按用途可分为（ A,B ）。
D. 测量用电流互感器
E. 保护用电流互感器
F. 供所用电用电流互感器
4.变压器铁芯采用的硅钢片主要有( B,C )
B. 热铸式 B.冷轧 C.热轧
5. 变压器稳定温度的大小与( A,B )相关.
A.变压器的损耗和散热能力等
B.变压器周围环境的温度
C.变压器绕组排列方式
6.电力变压器若不符合并联运行条件将会产生（ A,B ）后果。
D. 环流
E. 不合理分配变压器容量
F. 相位不同
四、案例分析及计算题（每题有一项或一项以上符合题意的选项）
1.变电所一台31500kVA的主变压器差动保护动作，值班人员迅速赶到现场，应对如下部分进行检查。（ C,D ）
A.主变压器电源侧的线路有无短路现象
B.主变压器低压侧的供电母线有无故障
C.主变压器一、二次电流互感器之间的所有部分有无故障
D.主变压器有无内部故障造成对外喷油或着火现象
2. 一台单相变压器:额定电压U1N/U2N=60/10KV,则变压器的变化为( B )
A.0.12 B.6 C.10
3.一台三相变压器额定容量SN=3200kVA，额定电压U1N/U2N=35/10kV，其二次额定电流为（ B ）A。
A.91.4 B.185 C.304.8

高压断路器的操作及故障分析
操作机构
CD型电磁操作机构（见图）
由四连杆平面机构、二连杆平面机构、棘轮机构、合闸铁心线卷、跳闸铁心线卷组成。
合闸时需很大电流（10kV开关约30---40A,35kV开关约60---80A）合闸铁心顶起四连杆下轴沿棘轮克服弹簧强大反作用力上升，四连杆上杆向下将动触头插入静触头，此下轴到棘轮顶上时合闸，由锁扣扣牢，合闸电流断开。跳闸时只需很小电流（5A）跳闸铁心轻轻冲击二连杆拱起，拖动四连杆打开棘轮顶上的锁扣，四连杆迅速滑下将动触头拔出。
CT型弹簧操作机构（见P65图3-5,3-7）
开关断开交流马达（有三相交流熔丝）将合闸弹簧拉紧储能锁扣扣住，合闸时很小电流起动合闸铁心打开锁扣，合闸弹簧释放出强大能量将断路器合上，并将跳闸弹簧压紧锁扣扣牢。跳闸时只要很小电流起动跳闸铁心打开锁扣，跳闸弹簧释放能量将断路器断开。
CY型液压操作机构：利用气体压力储存能源，依靠液体压力传递能量进行分合闸操作的机构。
1．断路器的控制 （见图）
各设备名称如下：（具体位置学员实习熟悉）
控制小母线---KM 操作熔丝----1,2RD 控制开关----KK 合闸熔丝----3,4RD
闪光小母线---SM 信号熔丝----5,6RD 合闸接触器--HC
合闸母线—HM 合闸线卷—HQ 信号小母线----XM 跳闸线卷--TQ
事故小母线—SYM 断路器常闭辅点--DL1，3
断路器常开辅点---DL2
红灯
