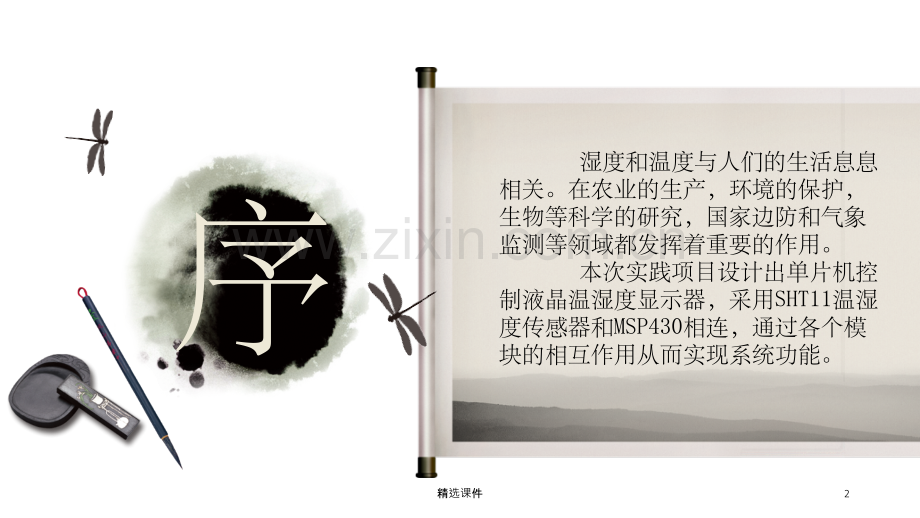

按键控制温湿度信息的采集与LCD显示 答辩人：罗坤小组成员：李伟指导老师：彭克勤科研实践开发1精选课件序 湿度和温度与人们的生活息息相关。在农业的生产，环境的保护，生物等科学的研究，国家边防和气象监测等领域都发挥着重要的作用。本次实践项目设计出单片机控制液晶温湿度显示器，采用SHT11温湿度传感器和MSP430相连，通过各个模块的相互作用从而实现系统功能。2精选课件目录/contentsA designer can use default text to simulate what text would look like.If it is not real text.A designer can use default text to simulate what text would look like.If it is not real text.A designer can use default text to simulate what text would look like.If it is not real text.If it is not real text.壹 课题简介贰 硬件介绍叁 开发环境肆 系统实现3精选课件壹课题简介Brief introduction4精选课件课题来源 现代单片机朝着低功耗CHMOS化、微型单片化、大容量、高性能和低价格等几个方面发展。采用精简指令集（RISC）结构和流水线技术，大幅提高了运行速度。由于单片机越来越高指令速度，可使用软件模拟其I/O功能，引入虚拟外设的新概念。单片机应用的重要意义还在于，它从根本上改变了传统的控制系统设计思想和设计方法。从以前必须由模拟电路或数字电路实现的大部分功能，到现在已能用单片机通过软件方法来实现。这种软件代替硬件的控制技术称为微控制技术，是对传统控制技术的一次革命。传感器是单片机中最长见的模块之一，利用传感器实现对温湿度的测量在社会生产实践中有非常广泛的应用。Were the best 5精选课件 随着社会的进步和生产需要，利用无线传感进行温度数据采集的方式应用已经渗透到生活各个方面。在工业现场，由于生产环境恶劣，工作人员不能长时间停留在现场观察设备是否运行正常，因此需要采集数据并传输数据到一个环境相对较好的操控室内，这样就会产生数据传输问题。在农业生产上，不论是温室大棚的温湿度监测，还是粮仓的管理，传统上都是采取分区取样的人工方法。研究意义6精选课件发展现状 温度传感器发展经历了传统的分立式温度传感器、模拟集成温度传感器、智能集成温度传感器三个阶段。目前，国际上新型温度传感器正从模拟式向数字化、从集成化向智能化、网络化方向发展。随着智能检测系统的快速发展，将多传感器集中于一个检测控制系统，利用多传感器的信息，获得对象的可靠信息，以利于系统做出正确的响应、控制和报警，是智能检测控制系统中需要解决的重要问题。7精选课件贰硬件介绍H a r d w a r e i n t r o d u c t i o n8精选课件 数字温湿度传感器SHT11传感器将传感元件和信号处理电路集成在一块微型电路板上，输出完全标定的数字信号。传感器包括一个电容性聚合体测湿敏感元件、一个一个用能隙材料制成的测温元件，并在同一芯片上，与14位的A/D转换器以及串行接口电路实现无缝连接。每个传感器芯片都在湿度腔室中进行标定，校准系数以程序形式储存在OTP内存中，用于内部的信号校准。The teamThe teamB系列（改进型）中文液晶显示模块LCDB系列中文液晶屏显示模块内含GB2312 15*15点阵国标一、二级简体汉字和8*8点阵及8*16点阵ASC字符，用户输入GB2312区位码或ASC码即可实现文本显示。B系列中文液晶屏显示模块也可以实现一般的点阵图形液晶显示模块；可以实现汉字、ASC码、点阵图形和变化曲线的同屏显示，并可通过字节点阵图形方式造字。9精选课件MCU的MSP430发发介绍10精选课件叁开发环境e x p l o i t a t i o n e n v i r o n m e n t11精选课件双击HD7279打开工程文件。在工程名处右键选择“option”，在“General Options”“Device”中选择对应芯片型号。在“FET Debugger”下选择“Texas Instrument USB-IF”,同时在右侧一览中选择仿真器COM口。在工具栏中点击“第一步”图标，若未报错则点击“第二步”图标，程序则成功烧入板子。12精选课件肆系统实现s y s t e m i m p l e m e n t a t i o n13精选课件硬件电路主要包括：单片机、LED及键盘驱动、LCD、温湿度传感器和电源等几部分。单片机的选择：选用模拟的AT89C51单片机。显示电路的选择：采用LED动态显示，软件控制。键盘驱动的选择：采用HD7279驱动芯片，内置去抖电路件设计硬14精选课件运行结果15精选课件谢谢16精选课件
