脚手架按结构形式分类.ppt

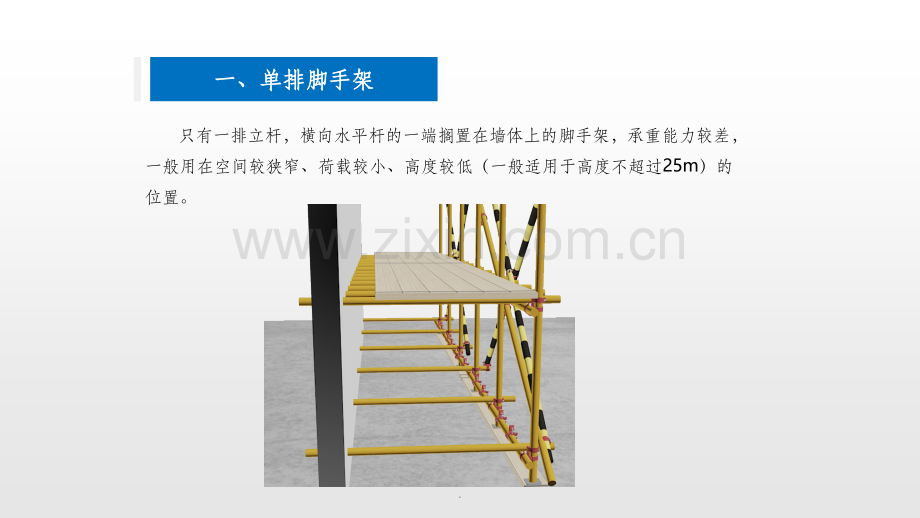

脚手架按结构脚手架按结构形式分类形式分类.只有一排立杆，横向水平杆的一端搁置在墙体上的脚手架，承重能力较差，一般用在空间较狭窄、荷载较小、高度较低（一般适用于高度不超过25m）的位置。一、单排脚手架一、单排脚手架.由内外两排立杆和水平杆等构成的脚手架。相比单排脚手架而言，双排脚手架能够承受较大荷载，适用高度也较高，但在超出50m的高度时需专门设计，并采用分段搭设等措施。二、双排脚手架二、双排脚手架.由多排立杆构成，一般用于内部空间较开阔的顶棚结构施工和装修、垂直方向混泥土支模、搭建需要一定承重能力的工作平台。三、满堂脚手架三、满堂脚手架.由斜撑、平面撑、脚轮等组成。用于作业地点零散时，充当作业平台使用。四、移动式脚手架四、移动式脚手架.悬挑脚手架主要是采用型钢或定型桁架做挑架外挑梁或悬挑架，通过预埋与建筑结构固定，构成脚手架搭设的支承基础，再在这种支承架上搭设扣件式钢管脚手架。五、悬挑式脚手架五、悬挑式脚手架.升降式脚手架是沿结构外表面满搭的脚手架，在结构和装修工程施工中应用较为方便，但费料耗工，一次性投资大，工期亦长。近年来在高层建筑及烟囱、冷却塔、炉膛、竖井等应用较为广泛，包括自升降式、互升降式、整体升降式三种类型。六、升降式脚手架六、升降式脚手架.自升降式脚手架自升降式脚手架的升降运动是通过手动或电动倒链交替对活动架和固定架进行升降来实现的。.爬升过程爬升过程互升降式脚手架互升降式脚手架将脚手架分为甲、乙两种单元，通过倒链交替对甲、乙两单元进行升降。.整体升降式外脚手架整体升降式外脚手架以电动倒链为提升机，使整个外脚手架沿建筑物外墙或柱整体向上爬升。.
