三层交换机的连接和配置.ppt

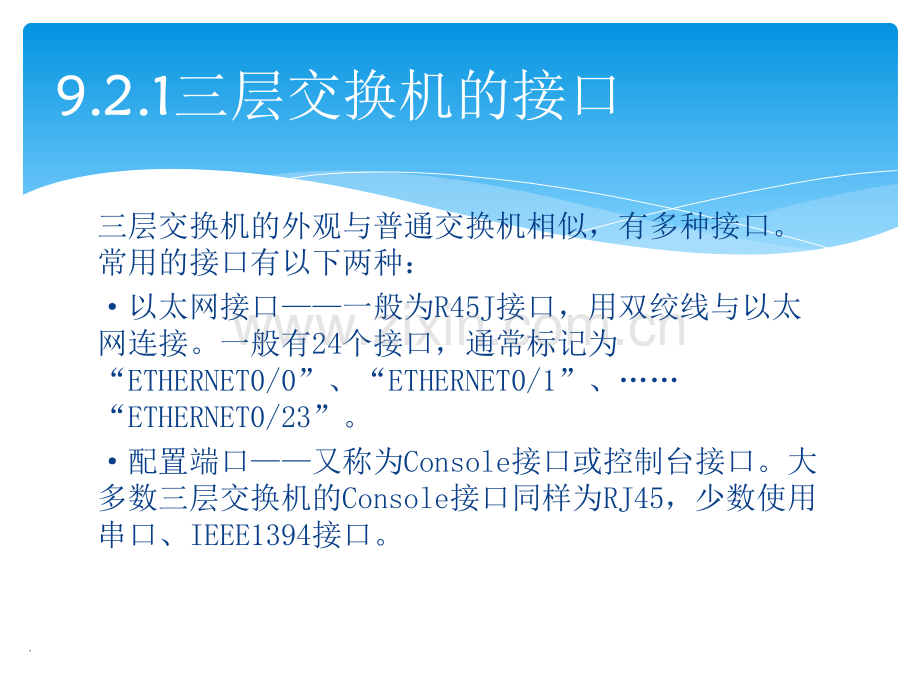

9.2三层交换机的连接和配置.三层交换机的外观与普通交换机相似，有多种接口。常用的接口有以下两种：以太网接口一般为R45J接口，用双绞线与以太网连接。一般有24个接口，通常标记为“ETHERNET0/0”、“ETHERNET0/1”、“ETHERNET0/23”。配置端口又称为Console接口或控制台接口。大多数三层交换机的Console接口同样为RJ45，少数使用串口、IEEE1394接口。9.2.1三层交换机的接口.计算机通过Console接口连接三层交换机的过程具体如下：用控制台线缆的RJ-45接头端与三层交换机的配置端口连接，另一端的串口接头端与计算机串口连接。9.2.2连接到三层交换机.1.1.常用命令模式框架常用命令模式框架三层交换机不同级别用户的命令模式所在目录如下：Login 普通用户模式|enable 特权用户模式|configure terminal 全局配置模式|vlan *虚拟局域网配置模式 interface*接口配置模式 route*路由配置模式9.2.3三层交换机的命令模式.“？”查看当前模式能使用的命令；“exit”返回上一级模式；“end”退回到特权模式。2.2.划分划分VLANVLAN命令命令show vlan显示VLAN；vlan建立虚拟局域网并设置编号；port向虚拟局域网中添加接口。例：vlan 2 建立编号为2的vlan，并进入vlan配置模式 port 0/1 untagged 加入端口1 exit 退出当前VLAN模式，返回上一级模式.3.VLAN3.VLAN接口配置命令接口配置命令 在三层交换机上，为每一个VLAN配置一个VLAN接口（第三层的接口是虚拟接口，不是物理接口），并配置好IP地址，作为此VLAN中所有计算机的网关地址。有几个VLAN接口就需要配置几个VLAN接口。这样，就可以通过三层路由让各个VLAN之间相互通信。.VLAN接口配置命令需在全局配置模式下使用。配置VLAN接口 interface VLAN接口（如sw0；sw1；sw3）配置IP地址和子网掩码 ip address IP地址 子网掩码 例如：IP address 10.0.0.1 255.0.0.0VLAN接口分配到VLAN。VLAN接口必须关联一个VLAN，此VLAN必须提前配置好。vlan-id 虚拟局域网号 vlan-id 1.例：vlan 2 /建立编号为2的VLAN，并进入VLAN配置模式port 0/0 untagged /加入接口0exit port 0/0 /进入设置接口模式pvid 2 /设置接口0/0默认VLAN为VLAN2exitinterface sw2 /进入sw2的接口配置模式ip address 10.0.0.1 255.0.0.0 /配置VLAN网关地址 /和子网掩码vlan-id 2 /将sw2与VLAN 2关联exit课堂小结.
