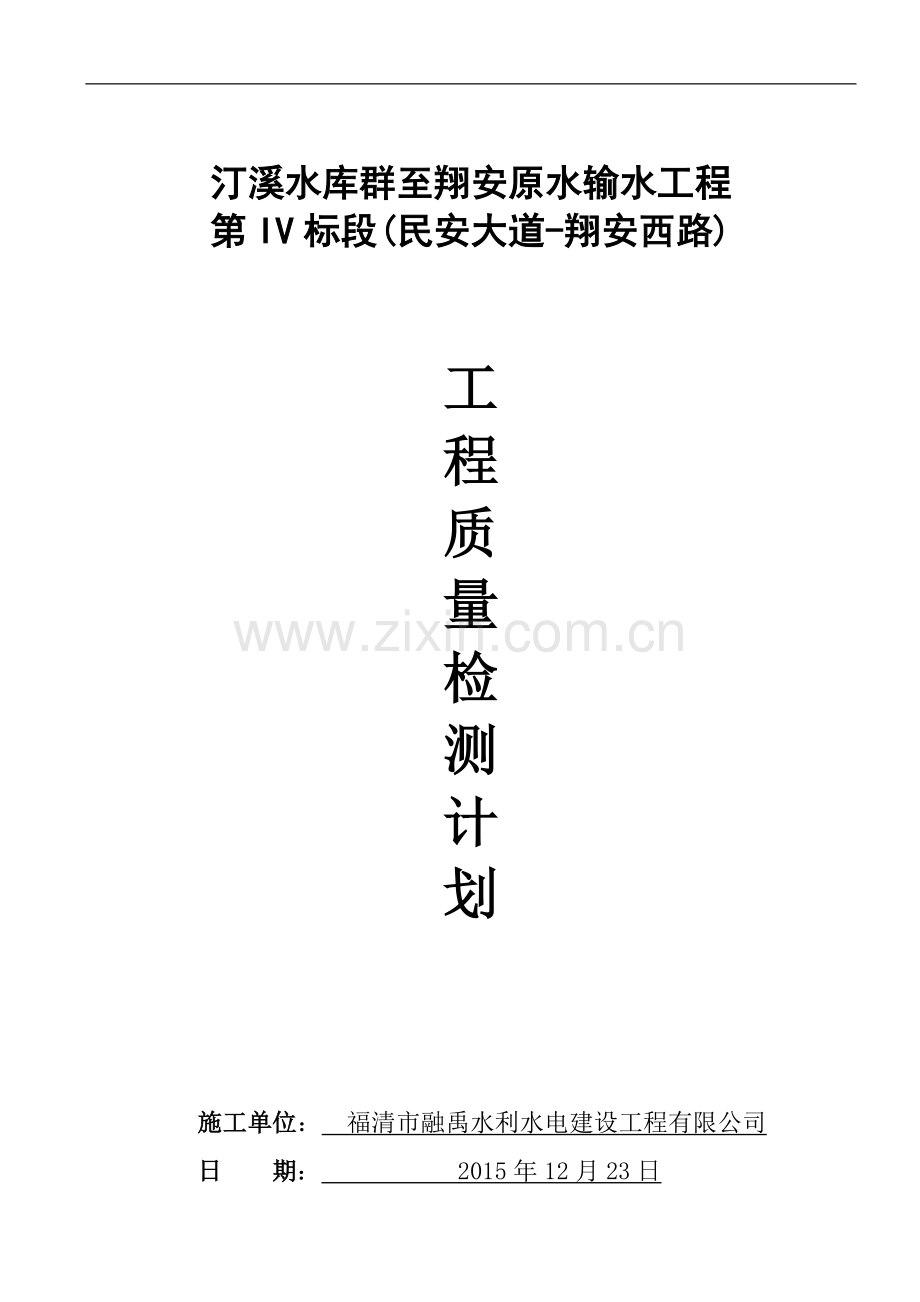

工程试验检测计划.doc

汀溪水库群至翔安原水输水工程
第IV标段(民安大道-翔安西路)

工
程
质
量
检
测
计
划

施工单位： 福清市融禹水利水电建设工程有限公司
日 期： 2015年12月23日

目 录

一、工程概况及试验检测慨述 2
（一）、工程概况 2
（二）、编制依据 2
（三）、试验检测总体安排： 2
二、土建工程检测计划 3
三、钢管安装工程检测计划 3
四、其它说明 3

一、工程概况及试验检测概述
（一）、工程概况
1、汀溪水库群至翔安输水原水工程第IV标段(民安大道-翔安西路)桩号EK0+000~EK4+011，输水线路长约4.0Km，主要管材为Q345B螺旋焊钢管，过水流量为2.6m3/s。
本标段主要施工内容为：新建输水管道、地基处理、基坑支护，沿途管线、渠道、现状路面等市政设施的保护、破除与恢复等。
2、沿线地形、地貌
本标段主要工程地质特征：场地类别:II类场地
（二）、编制依据
1、《水利水电工程施工质量检验与评定规程》SL176-2007；
2、《城镇道路工程施工与质量验收规》CJJ1-2008；
3、《给水排水管道工程施工及验收规范》GB50268-2008；
4、《砼结构工程施工验收规范》GB50204-2015；
5、《砌体工程施工及验收规范》GB50203-2002；
6、《水利水电工程压力钢管制造安装及验收规范》DL/T5017-2007；
7、《水工金属结构防腐蚀规范》SL105-2007；
8、《埋地钢质管道环氧煤沥青防腐层技术标准》SY/T0447-96；
9、其它相关规范、规程；
10、本标段施工图。
（三）、试验检测总体安排：
1、原材料
本标段使用的砼由有资质的生产厂家供应的商品混凝土，其原材料试验报告、配合比报告及相关资料由生产厂家提供。
钢筋原材料试验、钢筋焊接试验、管材等特殊材料试验均委托有相关资质的检测单位进行检测。
所有原材料均实行见证取样送检，详细的检测计划见下文。
2、中间工序检验
本工程的中间工序检测主要是对井室钢筋、模板的加工、安装和砼的浇筑，以及管道安装过程中的焊缝、内外防腐，管道回填及其相应的密实度进行检测，同时对砼试件取样进行见证。中间工序的检测，先按照公司的“三检”制度进行自检后，报监理检测合格后即可进入下一工序。
3、砼、砂浆试件抗压强度检测
本标段所有的砼、砂浆试件均实行见证取样送检。
4、钢管焊缝超声波探伤检测及射线检测，均实行见证检测。
5、钢管内外防腐层质量检测，均实行见证检测。
二、土建工程检测计划
工程概况：
本标段输水原水工程全长4011m，施工内容包括：管道基槽开挖、管道基础的碎石、中粗砂垫层、管道外包砼及镇墩砼的施工；管道连接、接口处管材的防腐安装、管道试压、管道基槽土方回填；沉井（工作井、接收井）、阀门井、排气阀井、排泥阀井、流量计井的施工。
原材料检测计划及中间工序检测计划详见附表1和附表2
三、钢管安装工程检测计划
工程概况：
本标段钢管安装工程4011m，其中钢管顶管733m，施工内容包括钢管焊接安装、内外防腐、钢管阴极保护。
原材料检测计划及中间工序检测计划详见附表3和附表4
四、其它说明
其它末尽事宜，如遇有试验检测方面的问题，协同现场监理以及业主、设计单位共同确定。做到试验检测与施工质量管理同步，并为工程竣工验收提供充分依据。

福清市融禹水利水电建设工程有限公司
2015年12月23日
附表1
土建工程原材料检测计划
材料名称
规格
部位
工程量
检验依据
检测项目
检验频率
检测
数量
备注
水泥
32.5R
砌体
211t
GB/175-2007
DG-TJ08-90-2014
细度、安定性、标准稠度用水量、凝结时间、强度
≤200T为一批
2

中粗砂
颗粒
级配
垫层
砌体
3747m3
GB/T14684-2011
DG-TJ08-90-2014
细度模数、含泥量、云母含量、表观密度、轻物质含量、有机质含量
500m3一批
8

碎石
颗粒
级配
垫层
1348m3
GB/T14685-2011
DG-TJ08-90-2014
颗分、含泥量、表观密度、有机质含量、针片状、超逊径
500m3一批
3

土
击实
试验
基槽土方回填
53941m3
SL237-1999
DG-TJ08-90-2014
颗分、塑限、干密度、渗透
5000m3一批或土样变化
11

液塑
限试验
11
混凝土
C15
管道外包、镇墩、阀门井、工作井

GB/T50081-2002
DL/T5144-2001
配合比设计
/
1
采用商品砼
C20
1
C25
1
C30
1
钢筋
Φ8
管道外包、镇墩、阀门井、工作井
40t
GB/T228-2002
DL-T5169-2002

屈服点、抗拉强度、
伸长率、弯曲试验
同炉同批号不大于60T为一批
1

Φ10
40t
1
Φ12
17t
1
Φ14
16t
1
Φ16
28t
1
Φ18
60t
1
Φ20
40t
1
Φ22
33t
1
Φ25
32t
1
砂浆
M7.5
阀门井
554m3
JGJ/T70-2009
DG-TJ08-90-2014

配合比设计
/
1

附表2
土建工程中间工序检测计划
桩号/部位
检测
项目
单位
工程
数量
检验依据
检测频率
检测
数量
基槽中粗砂垫层
相对密度
m
3563
SL237-1999
DG-TJ08-90-2014
每100m，每层3个点,25cm厚一层
36组
基槽砂石基础
相对密度
m3
1348
SL237-1999
DG-TJ08-90-2014
每1000m2每层3个点,25cm厚一层
6组
基槽土方回填
压实度
m3
53941
GB/T50123-1999
DG-TJ08-90-2014
每1000m2每层3个点,30cm厚一层
180组
混凝土C15
抗压强度试验
m3
474
DL/T5144-2001
GB/T50081-2002
DG-TJ08-90-2014
每100m3一组，
或每工作班一组
5组
混凝土C20
抗压强度试验
m3
1580
DL/T5144-2001
GB/T50081-2002
DG-TJ08-90-2014
每100m3一组，
或每工作班一组
16组
混凝土C25
抗压强度试验
m3
542
DL/T5144-2001
GB/T50081-2002
DG-TJ08-90-2014
每100m3一组，
或每工作班一组
6组
混凝土C30
抗压强度试验

m3
1985
DL/T5144-2001
GB/T50081-2002
DG-TJ08-90-2014
每100m3一组，
或每工作班一组
20组
混凝土C30S6
防渗试验
m3
1985
DL/T5144-2001
GB/T50081-2002
DG-TJ08-90-2014
每500m3一组，
或每工作班一组
4组
砂浆M7.5
抗压强度试验
m3
554
DG-TJ08-90-2014
每100m3一组，
或每工作班一组
6
纵向钢筋
电渣压力焊
拉伸试验
外观检查
个
2700
JGJ18-2003
300个一组
10

附表3
钢管安装工程原材料检测计划
材料
名称
规格
部位
工程量
单位
检测依据
检验频率
检测数量
备注
钢板
Q345B,厚16mm
顶管施工
463
t
GB/T228-2010
同炉同批号不大于60T为一批
8
D1600
Q345B,厚16mm
开挖施工
2039
t
34
D1600
Q345B,厚10mm
开挖施工
52
t
1
D630

附表4
钢管安装中间工序检测计划
桩号/部位
检测项目
单位
工程数量
检测依据
检测频率
检测数量
顶管施工
焊缝超声波检测
m
733
GB/T11345-89
100%
184口
开挖施工
焊缝超声波检测
m
3563
GB/T11345-89
100%
297口
顶管施工
焊缝射线检测
m
733
GB/T3323-2005
5%
269（张）
开挖施工
焊缝射线检测
m
3563
GB/T3323-2005
5%
434（张）
顶管施工
钢管内防腐检测
m
733
GB50268-2008
每节4点
736点
开挖施工
钢管内防腐检测
m
3563
GB50268-2008
每节4点
1188点
顶管施工
钢管外防腐检测
m
733
GB50268-2008
每节4点
736点
开挖施工
钢管外防腐检测
m
3563
GB50268-2008
每节4点
1188点
