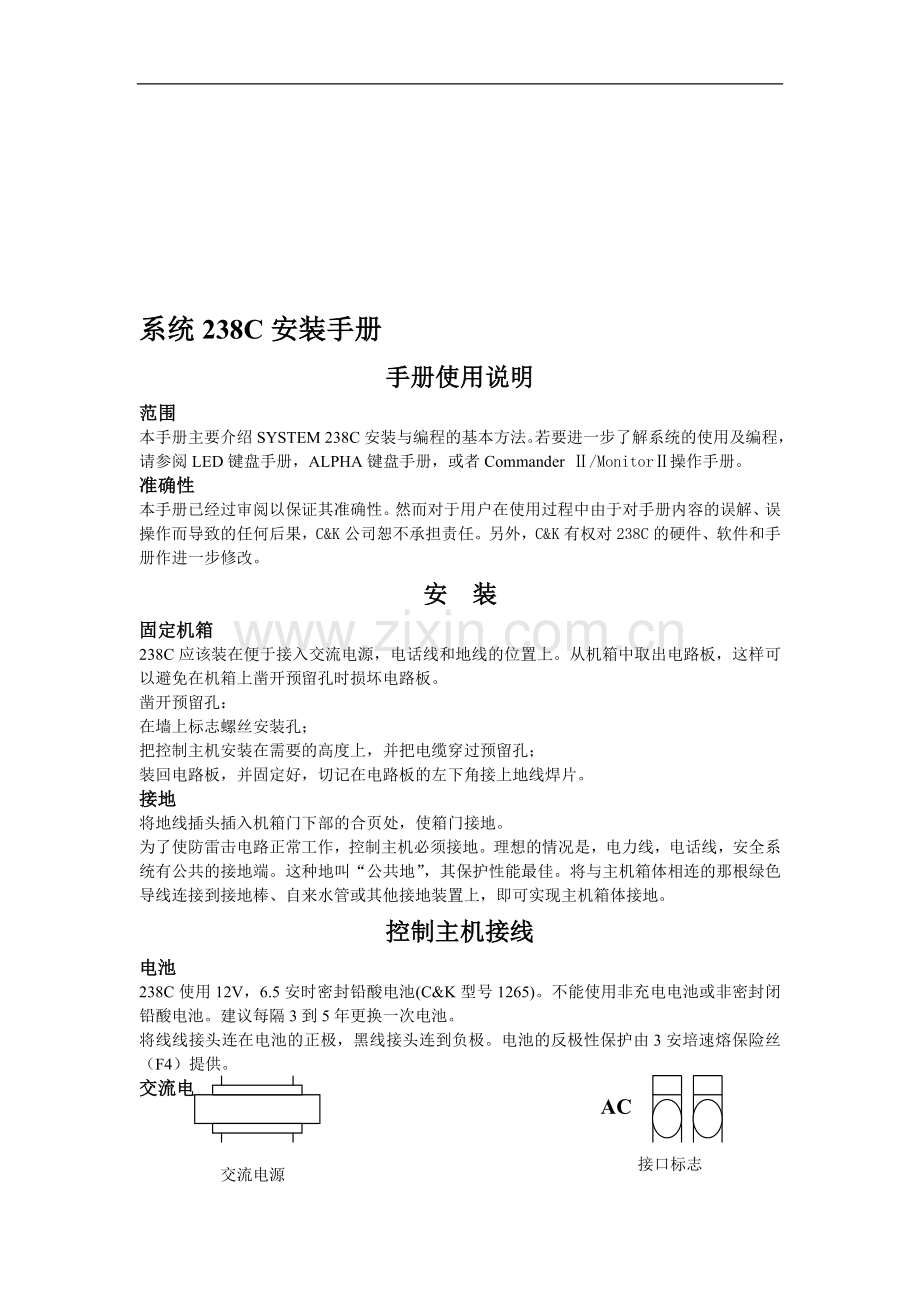

系统238C安装手册
手册使用说明
范围
本手册主要介绍SYSTEM 238C安装与编程的基本方法。若要进一步了解系统的使用及编程，请参阅LED键盘手册，ALPHA键盘手册，或者Commander Ⅱ/MonitorⅡ操作手册。
准确性
本手册已经过审阅以保证其准确性。然而对于用户在使用过程中由于对手册内容的误解、误操作而导致的任何后果，C&K公司恕不承担责任。另外，C&K有权对238C的硬件、软件和手册作进一步修改。
安 装
固定机箱
238C应该装在便于接入交流电源，电话线和地线的位置上。从机箱中取出电路板，这样可以避免在机箱上凿开预留孔时损坏电路板。
凿开预留孔：
在墙上标志螺丝安装孔；
把控制主机安装在需要的高度上，并把电缆穿过预留孔；
装回电路板，并固定好，切记在电路板的左下角接上地线焊片。
接地
将地线插头插入机箱门下部的合页处，使箱门接地。
为了使防雷击电路正常工作，控制主机必须接地。理想的情况是，电力线，电话线，安全系统有公共的接地端。这种地叫“公共地”，其保护性能最佳。将与主机箱体相连的那根绿色导线连接到接地棒、自来水管或其他接地装置上，即可实现主机箱体接地。
控制主机接线
电池
238C使用12V，6.5安时密封铅酸电池(C&K型号1265)。不能使用非充电电池或非密封闭铅酸电池。建议每隔3到5年更换一次电池。
将线线接头连在电池的正极，黑线接头连到负极。电池的反极性保护由3安培速熔保险丝（F4）提供。
交流电源
AC
接口标志
交流电

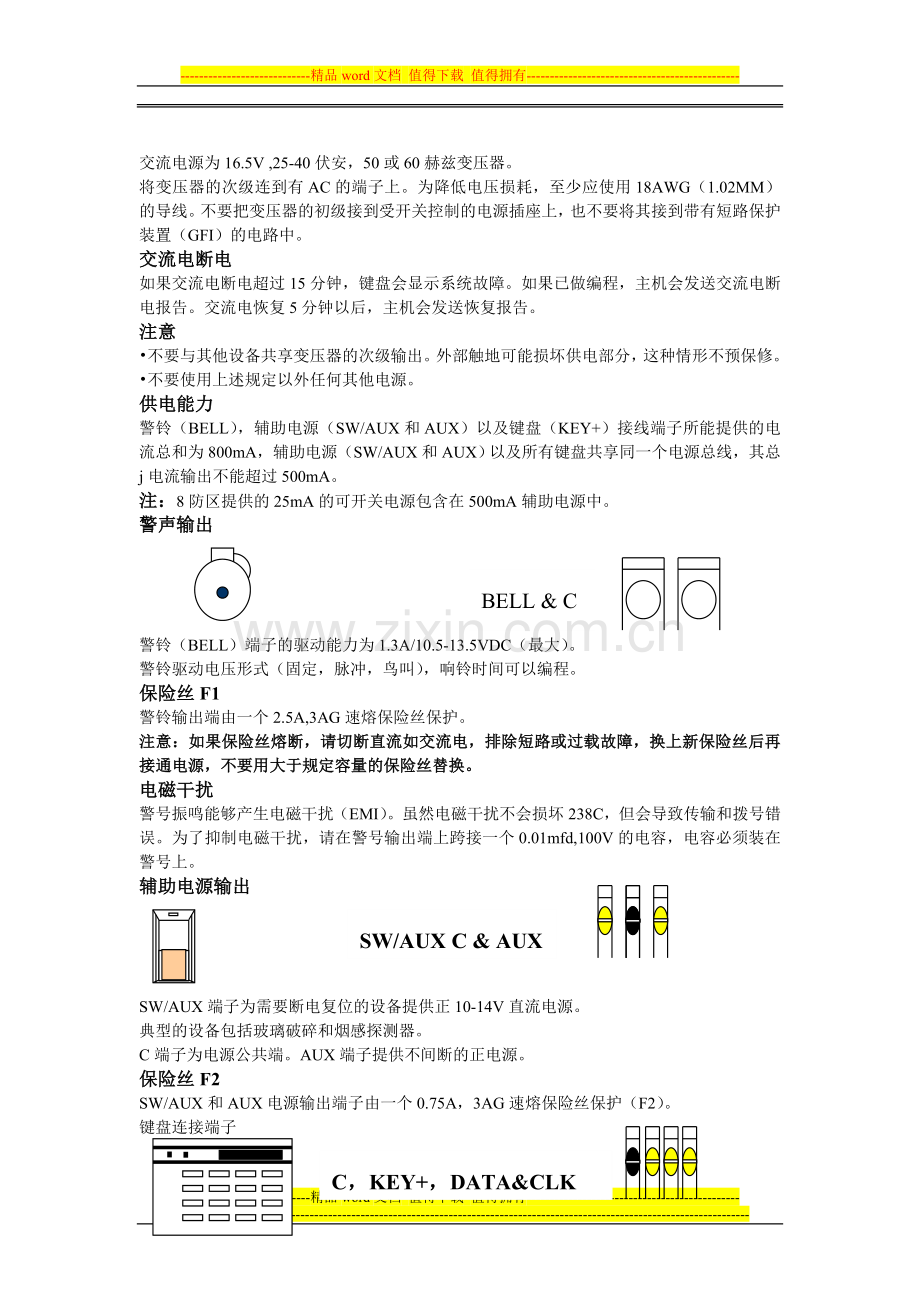

交流电源为16.5V ,25-40伏安，50或60赫兹变压器。
将变压器的次级连到有AC的端子上。为降低电压损耗，至少应使用18AWG（1.02MM）的导线。不要把变压器的初级接到受开关控制的电源插座上，也不要将其接到带有短路保护装置（GFI）的电路中。
交流电断电
如果交流电断电超过15分钟，键盘会显示系统故障。如果已做编程，主机会发送交流电断电报告。交流电恢复5分钟以后，主机会发送恢复报告。
注意
•不要与其他设备共享变压器的次级输出。外部触地可能损坏供电部分，这种情形不预保修。
•不要使用上述规定以外任何其他电源。
供电能力
警铃（BELL），辅助电源（SW/AUX和AUX）以及键盘（KEY+）接线端子所能提供的电流总和为800mA，辅助电源（SW/AUX和AUX）以及所有键盘共享同一个电源总线，其总j电流输出不能超过500mA。
注：8防区提供的25mA的可开关电源包含在500mA辅助电源中。
警声输出
BELL & C

警铃（BELL）端子的驱动能力为1.3A/10.5-13.5VDC（最大）。
警铃驱动电压形式（固定，脉冲，鸟叫），响铃时间可以编程。
保险丝F1
警铃输出端由一个2.5A,3AG速熔保险丝保护。
注意：如果保险丝熔断，请切断直流如交流电，排除短路或过载故障，换上新保险丝后再接通电源，不要用大于规定容量的保险丝替换。
电磁干扰
警号振鸣能够产生电磁干扰（EMI）。虽然电磁干扰不会损坏238C，但会导致传输和拨号错误。为了抑制电磁干扰，请在警号输出端上跨接一个0.01mfd,100V的电容，电容必须装在警号上。
SW/AUX C & AUX
辅助电源输出

SW/AUX端子为需要断电复位的设备提供正10-14V直流电源。
典型的设备包括玻璃破碎和烟感探测器。
C端子为电源公共端。AUX端子提供不间断的正电源。
保险丝F2
SW/AUX和AUX电源输出端子由一个0.75A，3AG速熔保险丝保护（F2）。
C，KEY+，DATA&CLK
键盘连接端子

KEY+端（红）提供11-14V直流电源。
DATA端（绿）是键盘到控制主机的数据接口。
CLK端（白）是时钟线。
连接键盘的电线为22AWG（0.643MM）铜芯线，最长距离为152M。
238C最多可为8个ALPHA键盘编址。LED键盘则不需要编址，每个LED键盘使用35mA电流，每个LCD键盘使用64mA电流。有关电流限制请参阅供电能力部分。关于键盘设置的其他信息请参阅第四页。
保险丝F3
KEY+输出端子由一个0.75安培、3AG的速熔保险丝保护（F3）。
Z1CZ2 Z3CZ4 Z5VZ6 Z7CZ8
回路输出

NO
2.2K EOL
NC

每个回路将独立编程配置。每个回路可连接一个开路电路开关，或闭路电咱开关，或一个2.2K欧姆的线尾阻（EOL）。当作为线尾阻编程时，在系统处于布防状态下，任何开路或短路都将触发报警。
当作为一个监控防区工作的时候，无论系统的状态如何（布防或撤防），开路将触发故障信号。在系统布防状态下，短路会触发报警信号；但在撤防状态下则不会引致任何信号。
8#防区
端子C和8#防区是可为两线设备供电的标准防区。它提供10-12.5V，25mA的直流电。可用8防区为玻璃破碎和烟感探测器供电。
安装防拆开关
238C控制主机使用Ademco 19型防拆开关。箱体上可以安装两个开关。一个用以保护箱盖，一个用以防止从墙上拆除控制箱。
防拆开关安装步骤：
1. 把防拆开关放在箱内右下角。对于防止从墙上拆除的开关，其短路端应从箱体底盖小孔中穿过去。对于防止拆除箱门的开关，短路端应该对住箱外，请参考下图。
2. 将防拆开关串联起来，再将线头连接到主机的一个防区上。
3. 根据需要对所选防区编程：可选NC（常闭），线尾阻（EOL），或24小时等。
防拆开关安装以后，打开箱门或从墙上拆除控制主机，则都会触发报警。
电话线接口
使用9.X PCF电缆将238C连到电话线上。
此电缆末端有一个8芯的电信插头。将此插头连到RJ31或RJ45插座上。如下图所示将接头接到238C主板上。
9.X PCF
9.X PCF有八个接头。按照下列提示将接头连到主机板端口上：
红色=电话线 棕色=电话机
绿色=电话线 蓝色/桔色=防拆
灰色=电话机 黄色/黑色=未使用
系统启动
控制主机上电五分钟以后，它会自动中断交流电源两分钟，启动使用电池，以测试电池情况。
使用一个LED键盘时后备电池工作时间
辅助电源电流
使用时间
50mA
32小时
150 mA
24小时
250 mA
16小时
500 mA
10小时
如果在提示“系统故障—电池电压低”以后更换电池，则需重新测试电池。按[*][6][4][#]可启动电池测试。
电压变化
端子SW/AUX，AUX，和KEY+的输出电压会在VDC9.0-14.4之间（最差的情况）变化，主要取决于负载，电池，以及交流电压情况。
键盘启动
ALPHA键盘
ALPHA键盘使用一个顶视显示屏，即从键盘上方看屏面要比直视或从下方看清楚得多。键盘一般安装在电灯开关的高度上，调整观察角度以获得最佳的清晰度。
调整LCD显示屏
为了调整观察角度，应先将键盘前后面板分离，正对电路板底部中心部位有一个小孔，将键盘托在实际安装适合的安装高度上，用小螺丝刀伸进小孔调整R23以获得最好的视觉效果。
键盘编址
系统配用的每一个ALPHA键盘都必须有一个地址。这些地址不能重复。当更换键盘的时候，须确保更换的键盘与前一个键盘地址相同。
第一次给系统加电的时候，未编址的ALPHA键盘就会显示“输入键盘地址”，此时可在键盘上输入0-7之间的任一数字。选哪一个数字并不重要，关键是每台键盘应有不同的地址。所选数字超出规定范围将不被接受，如果无意中对一个以上的键盘选用同一个地址，系统对键盘的指令输入将不会作出瓜。纠正此错误请参考23页说明。
所有的键盘都被编址以后，请按[主码][*][6][8][#]或临时断掉AC和DC电源来重置控制主机。
出厂设置
缺省程序设置
缺省程序设置使238C可作为本地使用的报警设备。缺省程序设置值见“程序设计单”，（本手册的最后两页）。
注意：如果接入防区之前就供电的话，请在每个防区跨接一个2.2K欧姆的电阻。
密码组合
安装员密码：012345
操作员1（主用户）密码：1234
操作员2-8：不使能
省缺安装员密码：有
访客密码：无
密码需要：否
布型类型：非强制布防式
撤防/布防：不使能
协持：不使能
报告
用户和用户2：不使能
拨号类型：脉冲
RPS功能：有
防区
防区1=进入/退出延时-线尾阻（EOL）电路
防区2=门/窗-线尾阻（EOL）电路
防区（继续）
防区3=门/窗-线尾阻（EOL）电路
防区4=门/窗-线尾阻（EOL）电路
防区5=内防区-线尾阻（EOL）电路
防区6=内防区-线尾阻（EOL）电路
防区7=24小时紧急或防拆-线尾阻（EOL）电路
防区8=火/烟防区-线尾阻（EOL）电路（监控型）
紧急软防区：蜂鸣声提示
火警软防区：继续警声提示
匪警软防区：持续警声
测试
测试报告时间间隔：7天一次或者不使能
定时
入口时间：60秒且带预警
退出时间：30秒且带预警
响铃时间：5分钟
装置控制
当地系统：有
动态电池测试：无
编程项目
以下按字母顺序列出SYSTEM 238C编程项目，包括指令位置及数据位，数据位内容在（）内。
项目 位置
用户号1 0C(1-6)
用户号2 10（1-6）
防区报警码 17-1E（1-2）
按防区旁路的报警防区 30-37（2）
按防区选择的报警接收机 1F-26（1）
警声时间 2D（5）
警声时间按防区分类 1F-26（5）
铃声反转操作 2A（6）
取消接收机选择 2A（5）
布防报告码 2C（3）
布防报告接收机 2C（4）
密码指令 09（2）
日常电池测试使能 2F（2）
按防区分类拨号延时 30-37（4）
拨号延时 0B（1）
拨号次数 0B（6）
拨号类型 0B（2）
关闭防区LED显示 2E（5）
防区门铃使能 30-37（1）
协持报告码 2D（1）
协持报告接收机 2D（2）
紧急警铃类型 27（4）
紧急报告码 27（1-2）
紧急接收机选择 27（3）
紧急报告码 27（1-2）
紧急接收机选择 27（3）
入口延迟时间 2D（3）
入口预警使能 2E（1）
退出延迟时间 2D（4）
退出预警使能 2E（2）
布防类型 09（4）
火警响铃类型 28（4）
火警报告码 28（1-2）
火警接收机选择 28（3）
四分钟加电延迟使能 2F（3）
群旁路使能 30-37（3）
访客码 08（2-6）
访客码时间 09（1）
安装员码 00（1-6）
键盘RPS使能 0B（3）
本地系统 2F（1）
防区布防类型 1F-26（4）
防区声音类型 1F-26（5）
防区电路类型 1F-26（6）
防区接收机选择 1F-26（1）
防区响应时间 1F-26（2）
防区恢复类型 1F-26（3）
主操作员码（操作员1） 01（2-6）
开机报告码 2C（1）
开机报告接收机 2C（2）
匪警警铃类型 29（4）
匪警报告码 29（1-2）
匪警接收机选择 29（3）
电话振铃形式 0B（5）
1#接收机信息格式 0D-0F（1-6）
1#接收机电话号码 0D-0F（1-6）
1#接收机接收格式 0A（1）
2#接收机信息格式 0A（4）
2#接收机电话号码 11-13（1-6）
2#接收机接收格式 0A（2）
按防区分类恢复报告码 17-1E（3-4）
恢复接收机选择 2A（2）
振铃回叫使能 2E（4）
RPS摇控使能 0B（4）
RPS电话号码 14-16（1-6）
设置测试报告倒计时时间 A0（1）
旁路使能 30-37（2）
旁路接收机选择 2A（1）
旁路报告码 17-1E(5-6)
软防区操作使能 2F（4）
测试报告码 2B（1-2）
测试报告间隔 2B（4）
测试接收机选择 2B（3）
单位状态码 2A（3）
单位状态接收机 2A（4）
操作员布防类型 01-08（1）
操作员密码 01-08（2-6）
控制主机编程
主机供电之前所有连线必须完成。只能在主机撤防状态下才能进入编程状态。
可通过键盘（LED或LPHA）为SYSTEM 238C编程，也可以通过COMMANDER Ⅱ/MONITOR Ⅱ操作手册中“直连编程”部分进行编程。
使用此选项时，在短路直连座（J2）之前必须先短路J3和J4跳线（跳线位置参阅SYSTEM 238C端子表）。直连编程完成后，J3和J4一定要拆除，若不拆除会使主机无法正常工作。
开始键盘编程
键入（安装员码）[*][0][#]。预置的安装员码为012345。LED键盘的编程灯亮或ALPHA键盘显示CMD DATA，则表示已进入编程状态。
使用LED键盘编程
使用LED键盘编程是一个一步的过程。只需简单键入两位数地址（指令位置），然后键入编程值，最后按[#]存储数据。LED键盘并不显示任何编程值，若不确定是否正确输入了编程值，只有重新编程。
注意：使用LED键盘为A0指令位置编程，应先输入指令位置，然后输入编程值，再按[#]键。
警告：如果输入指令地址后直接按[#]键，而没有输入任何编程值的话，键盘会响5次提示错误。纠正时，只需重新输入指令地址，编程值，再按[#]键。
使用ALPHA键盘编程
使用ALPHA键盘输入程序值是一个两步过程。首先，输入要编程处的两位数地址，再按[#]键。ALPHA键盘会显示指令地址和前一次存储的数据值。输入新的数据值，并按[#]会重写数据。还可以通过不断按放[#]键，从而按照自然数顺序逐一显示滚动命令位置。
注意：指令位置A0必须直接定址。使用ALPHA键盘为这个位置编程的时候，以前存储的数据并不显示出来，为给这个位置编程，需输入指令位置，然后按[#]。之后再输入数据值，再按一次[#]键。
编程十六进制数
ALPHA键盘可以用来为控制主机编程。
如下图所示，光标移动可以通过“E”键和“P”键达到。“F”键可输入一个空格并使光标向右移动一个位置。
数据编程使用十六进制数方式，十六进制数由数字0-9和字母A-F构成。数字0-9直接由键盘输入。下图显示如何输入数字A-F。
编程值转换
十六进制数值 对应键
A *0
B *1
C *2
D *3
E *4
F *5
此步骤同样适用于LED及ALPHA键盘。
最后两个指令地址是CL 37和CL A0。按[#]键可以使你向前进入CL 38及CLA1。SYSTEM 238C并不使用CL 38和CL A1这两个地址。如果偶然进入了这两个地址，请按[*][#]键退出编程，或者输入仍需编程的指令地址后，再按[#]键。
退出控制主机编程
完成主机编程后，按[*][#]键。如果在五分钟以内不按任何键的话，控制主机也将退出编程模式。
对ALPHA键盘编程
首次要确认键盘已经与控制主机连线，并且已经供电。主机只有在撤防状态才能够进入编程状态。
注意：对键盘进行编程和使用键盘编程是不同的。（使用键盘编程是用来对控制主机进行编程的）。
ALPHA键盘
一些特殊的信息，每个防区的标签和键盘的地址可以通过对键盘编程来完成。防区标签在进行步测、报警记忆及故障时，按[#]键显示出来。当发生交流电掉电，保险丝断，通讯失败或者电池电压低的时候，编程设置的服务信息就显示出来。经销商信息会在系统撤防时显示出来。键盘地址只是在系统启动时才显示出来（参考第4页键盘编址）。
这些显示信息可以直接通过ALPHA键盘编程，也可以通过COMMANDERⅡ/MONITOR Ⅱ操作手册。
键盘信息编程
ALPHA键盘编程模板是安装员用以将显示信息和防区描述编程入键盘的。见右图模块示意图。
启动键盘编程模式，只需输入[安装员码][*][0][1][#]。信息可以字母（大，小写），数字(0-9)，以及22个特殊字符的形式输入键盘。所有字符按以上顺序显示，即大写字母和小写字母、数字和特殊字符。[空格]键后跟字母A。
需要输入一个信息或标签时，使用[2]键在字符之间向前移动，直到出现需要的字符为止。如果越过了需要的字符，使用[8]键可以使字符向回移动。
当出现所需要的字符时，按[6]键将光标移至下一个字符的位置。按[4]键可以将光标移动到左边。当所有的字符输入完成以后，按[#]键写入数据并移到下一个信息位置。用[0]键在信息之间向回移动。
信息的顺序为：
服务信息
经销商信息
软防区标志符（A，B，C）
硬防区标志符
键盘地址
ALPHA和ALPHA PLUS编程模块都使用同样的编程程序。
ALPHA Ⅱ编程模块
注意：如果在五分钟之内沿有按任何键，键盘会自动退出编程模式。
退出键盘编程
完成编程以后，按[*][#]键。如果在五分钟之内没有按任何键，键盘也会自动退出编程模式。
指令地址00：安装员码
0
00

0

#

0
1
2
3
4
5
（1）
（2）
（3）
（4）
（5）
（6）
0
00

0

#

0
1
2
3
4
5
（1）
（2）
（3）
（4）
（5）
（6）

数据位（1）：安装员码的第一位数
预置为“0”。安装员码的第一位数硬性规定为0。
数据位（2）-（6）：编码的剩余部分
除第一位数以外，安装员必须还有五位数。
可由0-9之间任意选择。

0

1
1

#

9
1
2
3
4
E
（1）
（2）
（3）
（4）
（5）
（6）
指令地址01-08：操作员的布防类型及操作员码

01=1#操作员（主码） 05=5#操作员
02=2#操作员 06=6#操作员
03=3#操作员 07=7#操作员
04=4#操作员 08=8#操作员（访客码）
数位（1）：布防类型
1=布防，无布防报告，无旁路
2=撤防，无撤防报告，无旁路
3=布防和撤防，无撤防/布防报告，无旁路
4=布防，有布防报告，无旁路
5=布防，有撤防报告，无旁路
6=布防和撤防，有撤防/布防报告，无旁路
7=布防，无布防报告，允许旁路
8=撤防，无撤防报告，允许旁路
9=布防和撤防，无撤防/ 布防报告，允许旁路
*0=布防，有布防报告，允许旁路
*1=撤防，有撤防报告，允许旁路
*2=布防和撤防，有撤防/布防报告，允许旁路
数据位（2）：布防码的第一位
已硬性编程为用户密码，此数码不能改变。
数据位（3）-（6）：密码的剩余部分
除了数据位（2）外，密码还可以有1-4位，可由0-9内任意选择。
注意：某些编程位置允许数据长度可变，但需要一个特定的数字结束字符。在最后一个数字之后输入*4（“E”）。剩余的空位一律填“0”。如果最后一位数已在数据位（6），则不需结束字符。
指令地址09及0A
0

9

#

0
0
1
1

（1）
（2）
（3）
（4）

指令地址09：布防/密码选项

数据位（1）：访客码使用时间
0=访客码无效 5=5天 *0=10天
1=1天 6=6天 *1=11天
2=2天 7=7天 *2=12天
3=3天 8=8天 *3=13天
4=4天 9=9天 *4=14天
*5=15天
数据位（2）：密码指令
0=无
1=有：用于旁 路，群旁路，瞬时布防，键盘启动遥控编程（RPS），和测试（中心和响铃）。
数据位（3）：缺省安装员码
0=无：此时断电后密码保持不变；
1=有：此时断电后密码恢复到厂家预设值。
数据位（4）：故障布防类型
1=不可强制布防：防区必须正常或者旁路才能布防；
2=强制布防：退出延时过后，触发防区将自动旁路；
3=强制布及响铃警告：在退出延时过程中，触发防区将响铃。
0

A

#

1
2
1
2

（1）
（2）
（3）
（4）

指令地址0A：通讯格式
#

数据位（1）：1#接收机格式
1=快“A”，2300HZ 3=和校验，1400HZ 5=CFSKⅢ
2=慢“B”，1400HZ 4=和校验，2300HZ 6=DTMF，1400HZ
数据位（2）：1#接收机信息格式
1=3/1单 3=4/2（两位报告码） 5=CFSKⅢ 7=4+2和校验（DTMF）
2=3/1扩展 4=4/1 6=4/9Ademco DTMF
数据位（3）：2号接收机格式
1=快“A”，2300HZ 3=和校验，1400HZ 5=CFSKⅢ
2=慢“B”，1400HZ 4=和校验，2300HZ 6=DTMF，1400HZ
数据位（4）2号接收机信息格式
1=3/1单 3=4/2（两位报告码） 5=CFSKⅢ 7=4+2和校验（DTMF）
2=3/1扩展 4=4/1 6=4/9Ademco DTMF
有效的接收机和信息格式组合如下：
信息格式
接收机格式
3/1单或3/1扩展
所有格式，除了CFSKⅢ和DTMF，1400HZ
4/1或4/2（2位数报告）
快“A”，2300HZ和慢“B”，1400HZ
CFSKⅢ
CFSKⅢ
和校验（DTMF）
DTMF，1400HZ

0

B

#

0
3
1
1
0
8
（1）
（2）
（3）
（4）
（5）
（6）
指令地址0B及0C
指令地址0B：通讯控制

数据位（1）拨号前延迟
0=0秒 4=40秒 8=80秒 *2=120秒
1=10秒 5=50秒 9=90秒 *3=130秒
2=20秒 6=60秒 *0=100秒 *4=140秒
3=30秒 7=70秒 *1=110秒 *5=150秒
数据位（2）：拨号类型
1=DTMF-音频（10/秒） 2=DTMF（5）秒 3=脉冲（10个脉冲/秒）
数据位（3）：键盘启动遥控编程使能
0=无
1=有：允许在现场用键盘命令启动遥控编程。
数据位（4）：遥控编程使能
0=无
1=有：允许遥控启动编程
数据位（5）：电话振铃类型
0=单振铃：振铃一次，停顿后再次振铃。
1=双振铃：快速地振铃两次，停顿后再次快速振铃两次。
数据位（6）：拨号次数
1=1次 5=5次 9=9次 *3=13次
2=2次 6=6次 10=10次 *4=14次
3=3次 7=7次 *1=11次 *5=15次
0

C

#

0
0
0
0
0
0
（1）
（2）
（3）
（4）
（5）
（6）
4=4次 8=8次 *2=12次
指令地址0C：1#用户

数据位（1）-（6）用户编码
有效输入为0-F。
用户编号是右对齐的，最后一位数字一定要在第6位上。
SYSTEM 238C将按如下的方式使用用户编码：
数据位（4）-（6）：用于3位数用户号
数据位（3）-（6）：用于4位数用户号
数据位（1）-（6）：用于6位数用户号
所有不用的数位必须填“0”。
0

D

#

E
0
0
0
0
0
（1）
（2）
（3）
（4）
（5）
（6）
指令地址0D及10
指令地址0D-0F：1#接收机电话号码

指令地址0D：1#接收机电话号码（数位1-6）
注意：在数据位（1）编入“E”会阻止控制主机占线，并中断拨号尝试。
数据位（1）-（6）：
0-9=欲拨号码
*0=拨号音检测
*2=*（DTMF拨号方式，无脉冲拨号）
*3=#（DTMF拨号方式，无脉冲拨号）
*4=号码结束
*5=5秒延迟
数据位0E：1#接收机电话号码（数据位7-12）
1

0

#

0
0
0
0
0
0
（1）
（2）
（3）
（4）
（5）
（6）
数据位0F：1#接收机电话号码（数据位13-18）
数据位10：2#用户

数据位（1）-（6）：2#用户
有效输入为0-F。
输入0和A都可以传输10个脉冲信号。用户编号右对齐。最后一位数字一定要在数据位（6）上。SYSTEM 238C不会认可未输入的数据位：
数据位（1）-（3）：用于三位数用户号
数据位（1）-（2）：用于四位数用户号
1

1

#

E
0
0
0
0
0
（1）
（2）
（3）
（4）
（5）
（6）
可用任意数填充左边未用到的数位。
指令地址11-13

指令位置11-13：2#接收机电话号码
指令地址11：2#接收机电话号码）数位1-6）
注意：在数据位（1）编入“E”会阻止控制主机占线，并中断拨号尝试。
数据位（1）-（6）：
0-9=欲拨号码
*0=拨号音检测
*2=*（DTMF拨号方式，无脉冲拨号）
*3=#（DTMF拨号方式，无脉冲拨号）
*4=号码结束
*5=5秒延迟
数据位12：2#接收机电话号码（数位7-12）
1

4

#

E
0
0
0
0
0
（1）
（2）
（3）
（4）
（5）
（6）
数据位13：2#接收电话号码（数位13-18）
指令地址14-16

指令地址14-16：遥控编程电话号码
指令地址14：遥控编程电话号码（数据位1-6）
注意：在数据位（1）编入“E”会阻止控制主机占线，并中断拨号尝试。
数据位（1）-（6）：
0-9=欲拨号码
*0=检测拨号音频
*2=*（只有DTMF拨号方式，不适用于脉冲拨号）
*3=#：（只有DTMF拨号方式，不适用于脉冲拨号）
*4=结束位数字
*5=5秒延时
指令位置15：遥控编程电话号码（数据位7-12）
指令位置16：遥控编程电话号码（数据位13-18）
注意：使用遥控编程功能，CL0B，数据位（3）和（4）必须编程为“YES”。
1

7

#

1
0
E
1
0
0
（1）
（2）
（3）
（4）
（5）
（6）
指令地址17-26
指令地址17-1E：防区报告码
17=防区1 1B=防区5
18=防区2 1C=防区6
19=防区3 1D=防区7
1A=防区4 1E=防区8
数据位（1）和（2）：报警报告码
数据位（3）和（4）：恢复报告码
数据位（5）和（6）：旁路报告码
数据位（1）用3/1和4/1方式发送。
数据位（1）和（2）用3/1扩展，4/2，和CFSKⅢ方式发送
编程00可取消防区事件报告。
如果使用3/1或4/1格式时，在不用的数据位填“0”。
1

F

#

1
2
1
3
2
3
（1）
（2）
（3）
（4）
（5）
（6）
指令地址1F-26：防区控制
1F=防区1 23=防区5
20=防区2 24=防区6
21=防区3 25=防区7
22=防区4 26=防区8
数据位（1）：报警接收机选择
0=接收机1工作，接收机2备份
1=只有接收机1工作
2=只有接收机2工作
3=接收机1和接收机2同时工作（双报告）
数据位（2）：防区瓜时间
0=5毫秒 2=500毫秒
1=250毫秒 3=750毫秒
数据位（3）：防区恢复类型
0=没有恢复报告发出 2=防区正常响铃停止以后发送恢复报告
1=防区正常以后发送恢复报告 3=防区正常，系统撤防以后发送恢复报告
数据位（4）：防区布防类型
1=内部：在退出/进入时延迟 6=日常/延时：日常故障引发蜂鸣声
2=瞬时 7=日常/瞬时：带响铃
3=延迟 8=日常/延迟：带响铃
4=长延迟：延迟时间两部 9=24小时：常布防
5=日常/瞬时：日常故障引发蜂鸣声
数据位（5）：防区响铃类型
1=间断 4=无声，无LED指示
2=持续 5=无声，带LED指示
3=鸟鸣
数据位（6）：防区电流类型
1=常开电路 4=监控电路，响铃锁定
2=常闭电路 5=监控电路，无响铃锁定
3=线尾阻（EOL）
注意：若防区编程为第4或第5类，则无论主机的布防状态如何，开路将被报告成一个故障。
指令地址27-29
2

7

#

0
0
1
3

（1）
（2）
（3）
（4）

指令地址27：软防区A（紧急事故）

在ALPHAII型和LED键盘，此防区被标志成“E”。
数据位（1）和（2）：事故防区报告
只有数据位（1）用3/1和4/1方式发送。
数据位（1）和（2）用3/1扩展，4/2，和CFSKIII方式发送
编程00可取消紧急事故防区报警报告。
数据位（3）事故防区接收机选择
0=接收机1工作，接收机2备份 1=只有接收机1工作
2=只有接收机2工作 3=接收机1和接收机2同时工作（双报告）
数据位（4）：紧急事故防区响铃类型
1=间断 2=持续 3=鸟鸣 4=无声
注意：地址2F的数据位（4）一定要编程为“是”，方可使能软防区。
2

8

#

0
0
1
1

（1）
（2）
（3）
（4）

指令地址28：软防区B（火警）

在ALPHAII型和LED键盘这个防区被标志成“F”。
数据位（1）和（2）：防火防区报告码
数据位（3）：防火防区接收机选择
数据位（4）：防火防区响铃类型
2

9

#

0
0
1
2

（1）
（2）
（3）
（4）
（5）
（6）
指位地址29：软防区C（匪警）

在ALPHAII型和LED键盘这个防区被标志成“P”。
数据位（1）和（2）：匪警防区报告码
数据位（3）：匪警防区接收机选择
数据位（4）：匪警防区铃响类型
2

A

#

1
1
A
1
D
1
（1）
（2）
（3）
（4）
（5）
（6）
指令地址2A及2B
指令地址2A：事件报告

数据位（1）：旁路接收机选择
0=接收机1工作，接收机2备份
1=只有接收机1工作
2=只有接收机2工作
3=接收机1和接收机2同时工作（双报告）
数据位（2）：恢复接收机选择
参见数据位（1）选择编程选项。
数据位（3）：主机状态报告码
有效输入为0至F。
当采取1/3扩展，2/4，及CFSK方式报告时，主机会自动加多一位固定扩展码。
编程为“0”可取消单位状态报告。
数据位（4）：主机状态接收机选择
参见数据位（1）确定编程选项。
数据位（5）：取消报告码
有效输入为0至F。当使用1/3，2/4，及CFSK方式发送报告时，主机会在第二位加上操作员密码。编程为“0”则取消此功能。
数据位（6）：取消报告接收机选择
2

B

#

0
0
1
6

（1）
（2）
（3）
（4）

参见数据位（1）确定编程选项。
指令地址2B：测试报告

数据位（1）和（2）：测试报告码
有效输入为0-F，只有数位（1）用3/1和4/1方式发送。
数位（1）和（2）用3/1扩展，4/2，和CFSKIII方式发送编程00则取消测试报告。
数据位（3）：测试报告接收机选择
0=接收机1工作，接收机2备份 2=只有接收机2工作
1=只有接收机1工作 3=接收机1和接收机2同时工作（双报告）
数据位（4）：测试报
