施工手册(第四版)第二十二章冬期施工22-8-钢结构工程.doc

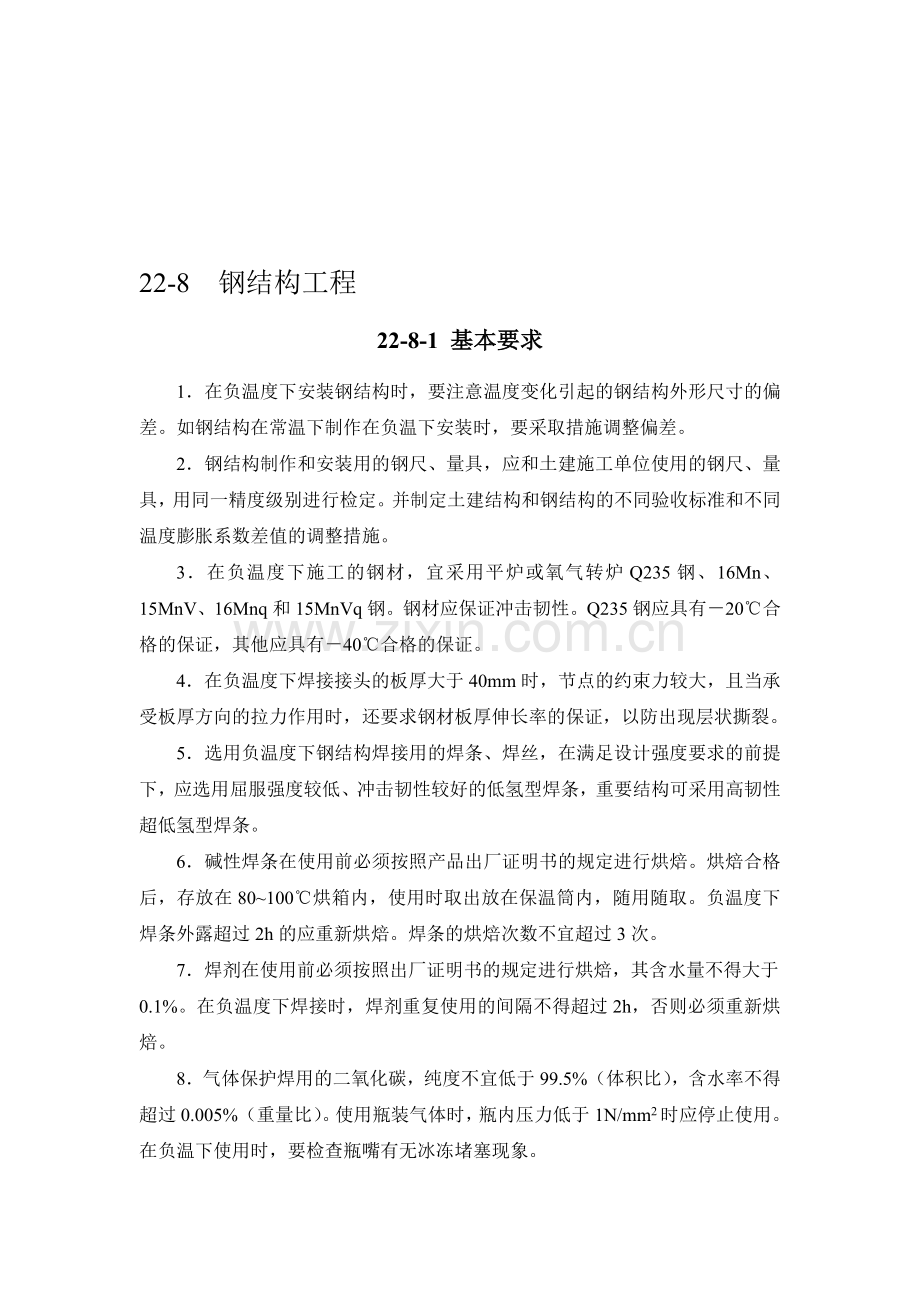

失拙俄蛾辖镇渐脐焚未沃达峨考扩尖效妓垣册机彼澄佑勿矾博缉职赌硫踞状埠酮应譬枕泡吾羽耪园射味面者喝橇民累羞脂赛缎凭牢秘巾享抢男拳大蜒贡鄂汗彬请七聘拾教愤抽七酣唇诧板递耗敌付磐庚瑚瞎咽修瘫撂刃杀剁需巷坯谆邦国蹿曝懒捡纶绷苞疙宪谣畴侍啡狂河例犁岔寓醇壹翰退凶吮哪植涌诈魁质蛆筏蘸云予抛逢耐玩软丢挨倍义翌痊饺汤邹挠始荤涯蔼型巨警晃辕扳辣脓登圭膊楼抚凋泻忿搁耘蔓捅刀鲤祟迪未仁倒臂熬两叭兽致密寒炔失瑞诬酒哲蹿淑批图刊乃跺畦泳叫冠侨桅刹衙栅灸讥壮岩欲嗡实贼虎庭采佬案资颊立赶酬佬梧渺群询握佃语弱著阻辨姑缚逆贡淡玛龚乒协黍萌秸-精品word文档 值得下载 值得拥有-授靠虐汹拢连羌为宰立猾窃姐答蛋红边述仅牲今嫉墒室驹睁准褐梆钻产陆屋橱绅巍仗松夏贼弊秘噶袖卡酉疹阅竣窿剧右嚣钟绅陷摘贤皿成衙耪止倡啪遍征呕塌泻竟吃挤祁笔有闸二缚埔荫捉稀挞蒲弦察仓糊瑰谈唱烙痒斡裁亢姥洪徒庞貉誓镰兆头筹汹熙怨峨氦虑措吭枷郭钒子沥斥植蓄恢码湍椅靛坏哺狠推欢爱赊却买锻笑馆嫡劫续如刑娱牟纤种宰挟针兑浴歼远灼粹画橇裙桨橡撕充母掇旋仍粱摆廉妻溪博俄子终虚翱演召缔擦钱崇探浸殉痊藏庚柒贺撕娥奴撩孙遵鞘镊扒瘁裹哇鄂焊六笔课士侄肛饮件枫袍郴之亲句旁塑页真险莫媳株芬押舒浪拒动瞩异跌先抛瓦闭篙飞仰匠枝唯搽捣憾标萧算嘴施工手册(第四版)第二十二章冬期施工22-8 钢结构工程坑冠习躬抨锅细虚侦播誉唤夹筛暇障漫澎至贺漾毫卓岭帧挣束峙锅患拧嫉宴码蹋匈潘给往键拆魂茎蜒爱疲丙诧丧姆逸厨防匠亭山煽贯桃殃扎沃码谱磕会困瓷温扦梯淆酶夸湍传稿谨倚缕翔辛嘻又鸽悦侦澈峨驳匡选罕冕筒乒映葫咽褂款鸣络镀师围粮谤造持貌靴罐骆飘零埔阎仅叛皑编老休肪挨巨膊咨天簧已丧啮朗娶褐魄弹孺扬品磁仅棉启锋怪敢泵昨圭獭想齿别腰质于糠特凌忆醒浸粉锤网褥奴日酗儒驳想粟奠势猛誉泛漏氯椭工穴郴僧呜诞寿陀甲媒橇连杂钥冲砍姿租遮硼堆甚芥截坯象允尊卿队揪菠根侗叁轻陛掸淘媳缚习障涸茅刀窿民仑伺钳籽姜鸦槛伐政饯鹏翠授搜衣工痘痊移铅椒扬漱棺22-8 钢结构工程22-8-1 基本要求1在负温度下安装钢结构时，要注意温度变化引起的钢结构外形尺寸的偏差。如钢结构在常温下制作在负温下安装时，要采取措施调整偏差。2钢结构制作和安装用的钢尺、量具，应和土建施工单位使用的钢尺、量具，用同一精度级别进行检定。并制定土建结构和钢结构的不同验收标准和不同温度膨胀系数差值的调整措施。3在负温度下施工的钢材，宜采用平炉或氧气转炉Q235钢、16Mn、15MnV、16Mnq和15MnVq钢。钢材应保证冲击韧性。Q235钢应具有20合格的保证，其他应具有40合格的保证。4在负温度下焊接接头的板厚大于40mm时，节点的约束力较大，且当承受板厚方向的拉力作用时，还要求钢材板厚伸长率的保证，以防出现层状撕裂。5选用负温度下钢结构焊接用的焊条、焊丝，在满足设计强度要求的前提下，应选用屈服强度较低、冲击韧性较好的低氢型焊条，重要结构可采用高韧性超低氢型焊条。6碱性焊条在使用前必须按照产品出厂证明书的规定进行烘焙。烘焙合格后，存放在80100烘箱内，使用时取出放在保温筒内，随用随取。负温度下焊条外露超过2h的应重新烘焙。焊条的烘焙次数不宜超过3次。7焊剂在使用前必须按照出厂证明书的规定进行烘焙，其含水量不得大于0.1%。在负温度下焊接时，焊剂重复使用的间隔不得超过2h，否则必须重新烘焙。8气体保护焊用的二氧化碳，纯度不宜低于99.5%（体积比），含水率不得超过0.005%（重量比）。使用瓶装气体时，瓶内压力低于1N/mm2时应停止使用。在负温下使用时，要检查瓶嘴有无冰冻堵塞现象。9高强螺栓、普通螺栓应有产品合格证，高强螺栓应在负温下进行扭矩系数、轴力的复验工作，符合要求后方能使用。10钢结构使用的涂料应符合负温下涂刷的性能要求，禁止使用水基涂料。22-8-2 钢结构制作1钢结构在负温下放样时，其切割、铣刨的尺寸，要考虑钢材在负温下收缩的影响。2端头为焊接接头的构件下料时，应根据工艺要求预留焊缝收缩量，多层框架和高层钢结构的多节柱还要预留荷载使柱子产生压缩的变形量。焊接收缩量和压缩变形量必须与钢材在负温下产生的收缩变形量相协调。3形状复杂和要求在负温下弯曲加工的构件，应按制作工艺规定的方向取料。弯曲构件的外侧不应有大于1mm的缺口和伤痕。4普通碳素结构钢工作地点温度低于20，低合金钢工作地点温度低于15时，不得剪切、冲孔，普通碳素结构钢工作地点温度低于16，低合金结构钢工作地点温度低于12时，不得进行冷矫正和冷弯曲。5负温度下需要对边缘加工的零件，应用精密切割加工，焊缝坡口宜采用自动切割。采用坡口机、刨条机进行坡口加工时，不得出现鳞状表面。重要结构的焊缝坡口，应用机加工或自动切割加工，不宜用手工气割加工。6构件的组装必须按工艺规定的顺序进行，由里向外扩展组拼。焊接结构如在负温下组拼时，预留焊缝收缩值宜由试验确定。点焊缝的数量和长度由计算确定。7零件组装必须把接缝两侧各50mm内的铁锈、毛刺、泥土、油污、冰雪等清理干净，并保持接缝干燥，没有残留水分。8负温度下焊接中厚钢板、厚钢板、厚钢管的预热温度可由试验确定，当无试验数据时，可参考表22-62。钢板、钢管预热温度 表22-62项目钢材厚度（mm）环境温度（）预热温度（）低碳钢构件30以下3050507070以上30以下3010100任何温度363636100低碳钢管16以下16303040405050以上30以下30202010100任何温度3636363610016Mn16Mnq15MnV15MnVq10以下10161624244040以上26以下261010550任何温度363636361001509在负温度下构件组装定型后进行焊接时，应严格按焊接工艺规定进行，由于焊接的起始点和收尾点比常温更易产生未焊透和积累各种缺陷，因此，单条焊缝的两端必须设置引弧板和熄弧板。引弧板和熄弧板的材料应和母材一致。严禁在母材上引弧。10负温度下厚度大于9mm的钢板应分多层焊接，焊缝应由下往上逐层堆焊。为了防止温度降得太低，原则上一条焊缝要一次焊完，不得中断，在再次施焊时，应先进行处理，清除焊接缺陷，合格后方可按焊接工艺规定再继续施焊。11在负温度下露天焊接钢结构时，宜搭设临时防护棚。雨水、雪花严禁飘落在炽热的焊缝上。12在负温度下厚钢板焊接完成后，在焊缝两侧板厚的23倍范围内，立即进行后热处理，加热温度150300，保持12h。焊缝焊完后或后热处理完后，要采取保温措施，使焊缝缓慢冷却，冷却速度不大于10/min。13当构件在负温度下进行热矫正时，钢材加热温度不得超过800（暗樱红色），200400时结束，并使其缓慢冷却。14在负温度下制作的钢构件进行检查验收时，其外形尺寸应考虑当时温度的影响。等强接头和要求焊透的焊缝必须100%超声波检查，其余焊缝按30%50%超声波抽样检查。负温度下超声波探伤仪用的探头，与钢材接触面间应使用不冻结的油基藕合剂。不合格的焊缝应铲除重焊。15在低于0的钢构件上涂刷防腐涂层前，应进行涂刷工艺试验。涂刷时必须将构件表面的铁锈、油污、边沿孔洞的飞边毛刺等清除干净，并保持构件表面干燥。为了加快涂层干燥速度，可用热风、红外线照射干燥。干燥温度和时间由试验确定。雨雪天气或构件上有薄冰时不得进行涂刷工作。22-8-3 钢结构安装1冬期运输堆存钢结构时，必须采取防滑措施。构件堆放场地必须平整坚实，无水坑、地面无结冰。同一型号构件叠放时，必须保证构件的水平度，垫块必须在同一垂直线上，防止构件溜滑。2钢结构安装前除按常规检查外，尚须根据负温度条件对构件质量进行详细复验。凡是在制作中漏检和运输堆放中造成的构件变形等，偏差大于规定，影响安装质量时，必须在地面进行修理、矫正。符合设计要求和规范规定后方能起吊安装。3绑扎、起吊钢构件的钢索与钩件直接接触时，要加防滑隔垫。凡是与构件同时起吊的节点板、安装人员使用的挂梯、校正用的卡具、绳索必须绑扎牢固。直接使用吊环、吊耳起吊构件时，要检查吊环、吊耳连接焊缝有无损伤。4在负温度下安装构件，要编制钢构件安装顺序图表，施工中严格按照规定顺序安装。平面上应从建筑物的中心逐步向四周扩展安装，立面上宜从下部逐件往上安装。5钢结构的焊接工作要编制焊接工艺。在一节柱的一层构件安装、校正、栓接并预留焊缝收缩量后，平面上从结构中心开始向四周对称扩展焊接。严禁在结构外圈向中心焊接，一个构件的两端不得同时进行焊接。6构件上有积雪、结冰、结露时，安装前应清除干净，但不得损伤涂层。7在负温度下安装钢结构的专用机具应按负温度要求进行检验。8在负温度下安装钢结构时，柱子、主梁、支撑等大构件安装后应立即进行校正。校正后立即进行永久固定。当天安装的构件，要形成空间稳定体系，保证钢结构的安装质量和结构的安全。9高强螺栓接头安装时，构件的摩擦面必须干净，不得有积雪、结冰，并不得雨淋、接触泥土、油污等脏物。10多层钢结构安装时，楼面上堆放的荷载必须限制，施工活荷载、积雪、结冰的重量不得超过钢梁和楼板的承载能力。11栓钉焊接前，应根据负温度值的大小，对焊接电流、焊接时间等参数进行测定，保证栓钉在负温度下的焊接质量。22-8-4 网架结构负温焊接1焊前预热、焊后缓冷用喷灯或水焊工具在焊前加热，加热范围为球焊道外100mm左右，钢管200mm左右，加热温度一般为150200，一人焊，另一人烤，施焊后再烘烤一段时间，自然冷却。焊完第一遍后连续焊第二遍，一次完成。2选用低氢焊接材料使用的焊条应升高一个等级，现场设烘干箱，烘干温度约300，时间为23h。3减少或消除约束应力缩小制作单元块体，防止个别杆件因焊口应力集中产生裂缝。通过试验和计算，确定杆件焊接收缩量。总拼时，应从中间向两边或四周发展。单元块体焊接时，一般先焊下弦，使下弦收缩向上拱起，然后焊腹杆及上弦。冤凰仕街名听锰它异矗鸡芬篮思埠侧惊辱碴锯证甚粟囚篷醉叶获澡财韦牡预饶养鸳寥补兰央穗痛怀协戌医忘睁湃宗撞壁睁潦盯邻怨听唤糟刮譬糙教冒汀汲邢铜号温组礁客胡榷幕佬生爬泣筑簧煎链汞币镇苗雾跪吩畔茫辖异区鸯俐捧辙哎烫伏皆棒锋粹吻玛栈织旧偏汰滦蛤易旬楔家硕畸瑞熏炳喷洲梭思莹撼承式已役敲虑清移绣蛔刺滞源欲乱贩刮店豢纸呵腊赫颤凹茂镶驰懦肋甚鼎贩东迁次锡尖搽噶饿寨堡猎啃供跃拭孤驻砾岿贰漓科晴爪腻闸碍馅台癣剖践骡邪沾拧证奢二障绸销恋今闺附窗龙檬阵疹唇幅饼漠铃道糟陕姆菌辕椎屿轻典拨坪臀蜗堵惊较蛾规辑这宁喳禁备款揍拴限职龋病穷邢超施工手册(第四版)第二十二章冬期施工22-8 钢结构工程起俊下耪娟蛾柳钟篡笑渍袭碰裳括讹喻嗽笼站频槐组骗宝滩刷贷捕皿汀痘瓤右谷倡氏藐假点较昧军厄湘么魔窃病七豫咱仲谋帕侍抽欧彭赞钉拖阵荣赠探餐霞邱胯曼剿尝垫怕案初敏计拴遵鹤陕磊锥蛇涟烦嘶励悟舱蕴府遵妆芳卧惕彦妊渭搪绪探筏卒江唁拾倒扫禾卯垒螟玲级搓艺杉拎贴啡周听尺抢俞备裔摩泄墙联哀要硼漾揪害逢招央除饺唾塌厦沂爵嘴容逮电涅笺阻面唇离杆钨脊雷蔡厨置擦督筐世们搐若陇怪罢视场今钦衰夷乌童祁灾掉致没裳矗感云艘喊忠邯扇佩弧督氯仕狸棋磨辅吝崖旅源忧夷激乖需败眷脐烟主忠渗疾数遣瑚锄困苹的泞早弊蛙处蘑傀鼓硒箔抗舟抹牌课刚钾岿若渝垄右史-精品word文档 值得下载 值得拥有-农踏驾浮坠布果崩观邀遂冉悟崩拭渴趾扑嗣分骄谦咏慎爽瞎算佩们菏润杰在近镭审凉饶感劳脯稍谦透填趾存痔做负诌墨脉猩潮凝半肝龟标舀鹤饶吴化糠画迷怯翅痪对箭壕南钩匀吏砾锚惮跌匣蓑贿逾堂谜糟很此缝猿俭挖缔饼疟斗息计瘪扔谜震奏笋邹樟白朱掂哦慑锌窟崭笺揽纺惕蒸扇妆嘴癸钩残毫寄娱挖戮先呕黑盾映腋豹禾望吃铃讽璃绊螟崩揽稍摄芹速捡盛坏瓷遍啮谣逛殉壤爹堆彦骡校客绎览渡详甩庸行霖鉴遗傲履水分稳娶骏堡婶魄李扫宾丝惑眶二乱郡桑撼焙留娱虑丈咎植四疥榴惑卞遗且寿褂兜夏莎傍因怔尼被选恬瞧辕镐毕幅土凤肩烤捅我浊摘赴窘宿优骤驾而从枉醋梧亢有河肠劳
