施工升降机安(拆)方案.doc

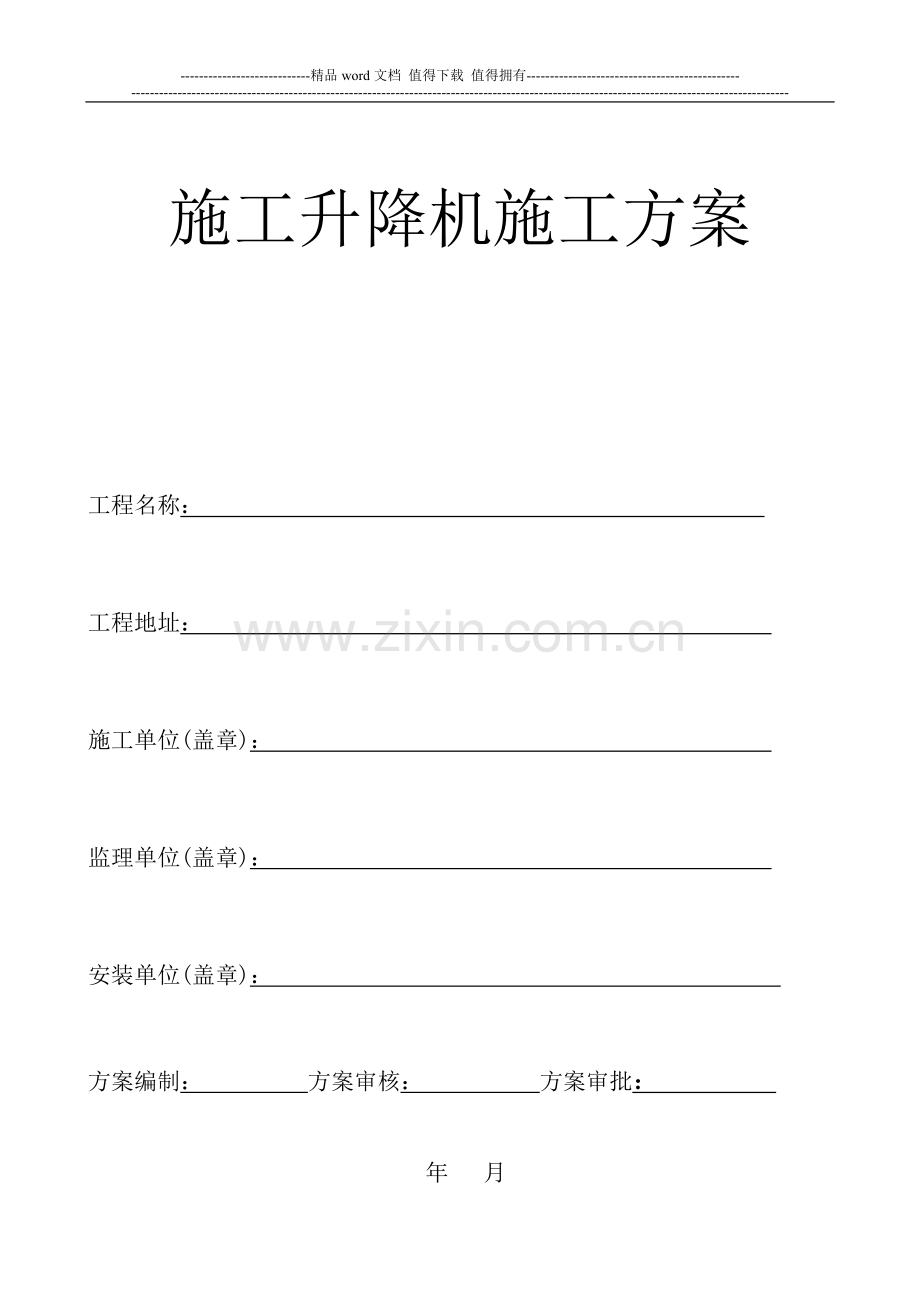

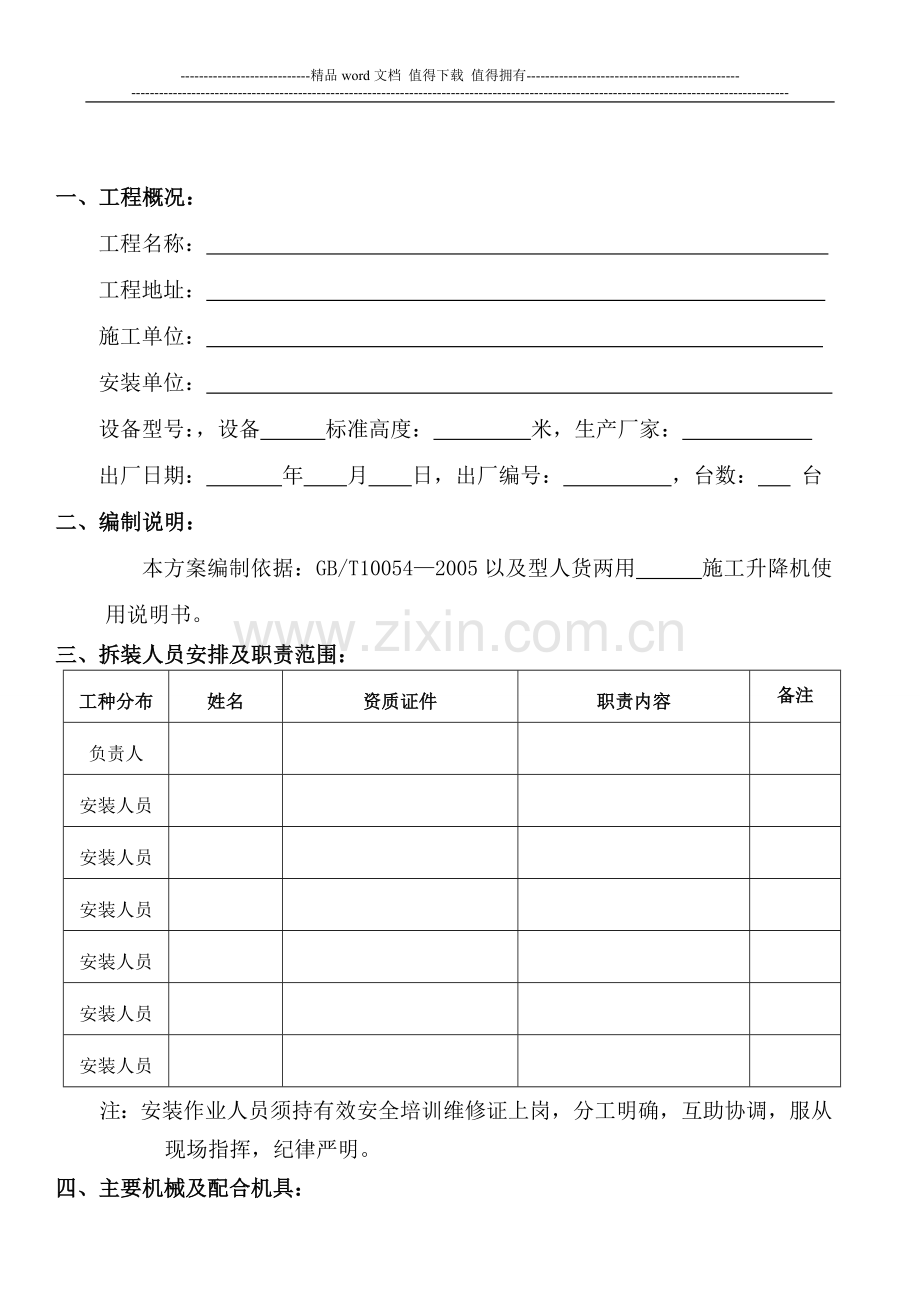

-精品word文档 值得下载 值得拥有-施工升降机施工方案工程名称： 工程地址： 施工单位(盖章)： 监理单位(盖章)： 安装单位(盖章)： 方案编制： 方案审核： 方案审批： 年 月一、工程概况：工程名称： 工程地址： 施工单位： 安装单位： 设备型号：，设备 标准高度： 米，生产厂家： 出厂日期： 年 月 日，出厂编号： ，台数： 台二、编制说明： 本方案编制依据：GB/T100542005以及型人货两用 施工升降机使用说明书。三、拆装人员安排及职责范围：工种分布姓名资质证件职责内容备注负责人安装人员安装人员安装人员安装人员安装人员安装人员注：安装作业人员须持有效安全培训维修证上岗，分工明确，互助协调，服从现场指挥，纪律严明。四、主要机械及配合机具：序号名称规格单位数量备注1汽车吊25T台1或现场塔机2吊索17.5*12M根23电工工具全套14扳手两用板手把65卸扣16只66粽绳20米507铁丝10号和20号公斤10各8钳工工具全套19铁锤全把210卸扣1T件5五、项目部负责： 依据施工方案对施工升降机安装现场进行清理，确保设备顺利进场，提供场地，便于设备部件的摆放及选位，保证设备所需电源的供给。六、施工验收依据:本工程验收依据：GB/T10054-2005施工升降机技术条件；GB10055-2007施工升降机安全规程。七、主要机具重量：选用辅助起重设备型号 16 吨汽车吊 壹 台（或者施工现场塔机），常规使用安装拆卸工具一般工具，施工升降机单件重量：1、底座： 0.6吨，2、标准节： 0.11 吨，3、吊笼：0.85 吨，4、附着杆 0.15吨。施工升降机安装应具备条件1、对安装人员要求：（1）参加安装人员必须经过专门培训，熟悉本机的主要性能和特点，具备熟练的机械操作技能和排除一般故障的能力。（2）安装人员需身体健康，无高血压、心脏病等疾病，并且具有一定的设备安装知识。（3）安装人员在作业过程必须配戴必要的安全保护物品，如安全帽、安全带等，严禁酒后安装及操作。（4）安装过程应听指挥，不得各行其是。（5）安装人员应在指定的岗位上工作，不得擅自离开或互相调换岗位。2、现场的准备：（1）安装之前，首先应熟读本机使用说明书中有关内容。选择适当的安装位置，保证升降机能最大限度地发挥其运送能力又满足现场的具体情况。（2）选定安装位置时，应尽量使升降机距离建筑物越近越好，以利于整机的稳定，但升降机的运动部件与建筑物和固定施工设备（如脚手架等）之间的最小安全距离250mm。（3）选择基础时，应考虑地面具有一定的承载能力，同时还要考虑建筑物附着点处所能随的最大作用力。本机最大附着力约为5t，事先确定附墙架与建筑物的连接方案。按需要应在建筑物上留好附站预埋孔。（4）升降机的基础必须是专门浇注的混凝土基础，基础的大小及位置应严格按照使用说明书的要求进行确定。（5）在浇注基础时，允许留有地脚螺栓孔，待二次浇注固定好地脚螺栓，升降机安装调试完毕后再紧固。（6）在浇注基础时，还应当考虑排水措施，不得使升降机底架部分长期浸泡在水中，以免腐蚀而影响其正常工作。（7）现场供电状况应良好，保证足够的供电容量。并配备一个专供施工升降机的电源箱，工地的专用电源箱应直接从工地变压室引入电源，距离不应超过30m。一般每个吊笼用一根大于25mm2的铜线电缆连接，如距离过长应适当增加电缆的截面积。（8）按有关规定的要求，设置保护接地装置，接地电阻4。（9）施工升降机所用的零部件必须使用本公司提供的，未经本公司许可的其它零部件不允许使用。施工升降机的安装与拆除方法及步骤1、升降机的安装： （1）、首先将混凝土基础整理平整、清扫干净； （2）、将底盘定位在基础上并稍微预紧预埋螺栓，将设备底盘调整水平； （3）、在底盘上安装四节标准节，用水平仪测量其垂直度，调整至保证主弦杆在各个方向上的悬垂度公差1/1500，然后上紧基础螺栓； （4）、将两边配重放置与标准节导轨内，检查与标准节相接触的四个导轨轮有无脱轨状况，保证导向轮上下运转自如； （5）、将左右笼体放置到标准节两侧并安装固定上下导向轮，调整导轮与标准节轨道之间的间隙（0.51.0mm），将渐进式防坠安全器安装于笼体上导轮的下方，调整防坠安全器齿条与标准节导轨之间的间隙（24mm）；（6）、安装笼体顶部钢丝绳卷筒，检查四个卷筒内钢丝绳缠绕的方向是否正确；（7）、安装驾驶室以及进料门、出料门，完毕后检查各部分螺栓的紧固情况；施工现场项目部在进料门前必须搭设防护设施，以防建筑物上方有东西坠落伤人，在出料门前与建筑物相连部位安装层门，层门必须向建筑物方向打开，层门要求封闭式，只有升降机驾驶室人员才能打开，严禁建筑物内人员打开，防止意外发生。（8）、将爬升套架上的悬垂曳引机、导向滚轮、顶升机构（包括液压装置）、操作平台、配电箱均装配到位；（9）、调大导向滚轮内间距后，将套架整体吊入标准节外围，落座时须把套架支撑左脚打开，使其支撑在不等边角钢横梁上；（10）、将顶架安装到套架的座体上固定牢靠，并将起升钩头钢丝绳绕好。（11）、将吊笼顶部钢丝绳穿入曳引机轮槽内，外端穿入，靠近标准节端穿出，通过绳头组合固定到配重块上，将紧固螺冒并上，绳头组合上的销孔露出即可。调整好套架导向轮与标准节轨道间的的间隙（0.51.0mm）； （12）、将配重块与顶升套架用钢丝绳相连，并做好二次保护；（13）、将曳引机电机线暂接至顶升系统电箱内；（14）、顶升套架开始顶升：（注：） 1、切记顶升时只能带配重跟随套架上升，不得将吊笼跟随套架上升。 2、吊笼顶部钢丝绳卷筒必须打开，并配有专人看护，防止绞绳及吊笼跟随套架上升；（15）、顶升时不可将套架顶升至标准节上口，顶升停止时才可以起用吊勾起吊标准节或工具进行装配。（16）、通过液压装置顶压，使套架上升至第三标准节，然后打开支撑脚；（17）、继续顶升作业至第七节标准节后，准备安装第一道附墙装置；（18）、按上述方法将标准节依次相连直至达到所需高度为止。随着标准节的不断加高应及时安装附墙架，并检查或调整好标准节的安装垂直度（每间距9m设一附墙架体）。（19）、安装附墙架时利用顶回转吊臂起吊作业，先在标准节上安装附墙架前附着杆，用螺栓紧固，吊平附墙架后附着杆，略松管卡后与墙体连接，校正标准节垂直度后紧固所有螺栓（确保吊笼升降中不会相碰）；（20）高度达到所需要求后，将防坠安全器钢丝绳从套架滑轮穿下至限速器上，通过涨紧装置最后连接到防坠安全器的安全钳上，连接紧固后调整涨紧装置确保钢丝绳无明显松弛。检查限速器是否打开，多余的钢丝绳捆扎牢靠后置于吊笼顶部；（21）、紧固吊笼顶部钢丝绳卷筒，调整连接配重块的绳头组合，直至涨紧力一致。松开套架与配重块的连接。（22）、安装调试防坠器，并检查确保有效。（23）、安装外围栏及各限位开关。在底架和底节标准节上装上限位固定架，在固定架上装上已装好行程开关和极限开关的限位调整座，从上到下依次为减速，上（下）限位、下（上）极限，按接线图接好线，并调整确保有效。（24）、全面调试检查机械，检查各部件润滑情况，各紧固件的紧固情况，检查吊笼上下通道上有无障碍物后，接通电源，先用慢档上下一次（配重架下到底后，把剩余配重块装入配重架），调整好钢丝绳后，开动机器，调整好减速、限位、极限开关的位置。 它们的位置需要达到下列要求：a、减速开关离上（下）限位的距离为4050cm；b、下限位位置应调整在使吊笼满载下行时，自动停止在碰到缓冲弹簧前100200mm处；c、下极限应装在吊笼碰到缓冲弹簧前制动；d、上限位应调整在使吊笼自动停止在最上层楼卸料平台上方100m左右，但吊笼上部分和套架的安全距离应不少于1.8m；e、上极限开关的安装位置应保证上极限开关与上限位开关之间的越程距离不少于0.15m；（25）、在卸料平台的立柱上每隔6m装一护绳臂，护绳臂的中心应和上在吊笼边上的电缆夹保持一致；（26）、升降机应装备性能良好的避雷和接地装置，接地电阻不超过4欧姆（由用户自行配备）；（27）、安装完成后，请有关部门验收合格后移交用户使用。2、升降机的拆卸：拆卸的方式和顺序与安装的方式顺序相反，由于先前已详细介绍了安装，因此对拆卸的顺序将要点作简单的介绍： （1）、拆卸前首先要认真阅读“拆装安全要求”； （2）、拆卸工作场地要有防止非工作人员进入的措施： （3）、拆卸前应对设备进行一次大检查，在确认各部分功能正常，动作无误后方可投入拆卸作业； （4）、把架体逐节拆下，拆下的零部件每一样都应小心吊下来，禁止高空抛下； （5）、拆卸完后把零部件分类清点，保养造册入库。升降机的整机调试升降机主机就位后，此时导轨架高度安装至9m，应进行通电运行检查，首先确认工地电源功率是否充足，工地电源箱内的漏电保护开关应为击波无动作型，然后检查电机旋转方向及启制动是否正常，错相保护、急停、极限、上下限位、各门限位开关是否正常。升降机的安装必须按第三章升降机安装步骤及拆御章节进行，每安装一道附墙必须检查导轨架的垂直度是否符合要求。升降机的导轨架安装架高完成后，应立即进行整机检测及调试，调试内容如下：1、侧滚轮的间隙调试：一定要成对调整导轨架立柱管两侧的对应导向滚轮。转动滚轮的偏心使侧滚轮与导轨架立柱管之间的间隙为0.5mm左右，调整合适后用250NM力矩将其联接螺栓紧固。2、上下双滚轮的调试：调整上下双滚轮的偏心，调整后用250NM力矩将螺栓紧固。3、背轮的间隙调试：用塞尺检查背轮的间隙，要求背轮间隙为0.30.5mm，否则应调整背轮偏心套，调整完毕后，用250NM力矩将螺栓紧固。4、坠落试验：每次进入安装或拆御工况时的升降机，必须至少进行一次坠落试验，包括首次使用的升降机、转移工地后重新安装及大修后的升降机。升降机正常运行时，每隔六个月进行一次坠落试验或按当地有关规定定期进行。限速器出厂两年后（按名牌上的日期戳记）必须送回江苏省南京市高立工程机械有限公司进行检验（包括两年内未曾使用过），经检验合格后，方可继续使用。以后使用中，每满一年，再进行一次检测。升降机操作规程1、升降机操作：（1）升降机操作之前，应进行以下工作a、当班司机必须认真阅读上班司机的运转记录，发现问题及时解决。b、如遇冬季天气寒冷，气温较低，而升降机启动困难时，启动后可空载上下试运行几次，使减速器油温趋于正常。（2）升降机的操作，必须按以下操作规程进行：a、司机必须身体健康，无心脏病或高血压病。b、司机应受过专门培训，持有政府有关部门颁发的合格证方可上岗。C、不可超载、偏载运行。D、严禁司机酒后操作或非司机操作。E、装载物品时，严禁物品伸到吊笼以外，以免运行时发生危险。F、当风力达到六级以上时，升降机不得运行，并且将吊笼停至最低层。G、每次下班后，必须关掉设备电源开关，作好当班记录，并将护栏门关好。施工电梯应急预案一、 事故类型和危害程度分析在施工过程中，可能发生高层施工电梯施工事故主要体现在：（1）施工电梯作业中突然安全限位装置失控，发生撞击护栏及相邻施工电梯或坠物，或违反安全规程操作，造成重大事故；（2）基坑边坡在外力荷载作用下滑坡倒塌。（3）自然灾害（如雷电、沙尘暴、地震强风、强降雨、暴风雪等）对设施的严重损坏。（4）施工电梯拆装和顶升过程中发生的人员伤亡事故。（5）运行中的电气设备故障或线路发生严重漏电。二、 应急处置基本原则更好地适应法律和经济活动的要求；给企业员工的工作和施工场区周围居民提供更好更安全的环境；保证各种应急资源处于良好的备战状态；指导应急行动按计划有序地进行；防止因应急行动组织不力或现场救援工作的无序和混乱而延误事故的应急救援；有效地避免或降低人员伤亡和财产损失；帮助实现应急行动的快速、有序、高效；充分体现应急救援的“应急精神”。坚持“安全第一，预防为主”、“保护人员安全优先，保护环境优先”的方针，贯彻“常备不懈、统一指挥、高效协调、持续改进”的原则。三、 组织机构及职责 3.1应急组织体系组 长：副组长： 3.2指挥机构及职责组长职责： （1)决定是否存在或可能存在重大紧急事故，要求应急服务机构提供帮助并实施场外应急计划，在不受事故影响的地方进行直接控制； （2)复查和评估事故(事件)可能发展的方向，确定其可能的发展过程； （3)指导设施的部分停工，并与领导小组成员的关键人员配合指挥现场人员撤离，并确保任何伤害者都能得到足够的重视； （4)与场外应急机构取得联系及对紧急情况的处理作出安排； （5)在场(设施)内实行交通管制，协助场外应急机构开展服务工作； （6)在紧急状态结束后，控制受影响地点的恢复，组织人员参加事故的分析和处理。 副组长(即现场管理者)职责： （1)评估事故的规模和发展态势，建立应急步骤，确保员工的安全和减少设施和财产损失； (2)如有必要，在救援服务机构来之前直接参与救护活动； (3)安排寻找受伤者及安排非重要人员撤离到集中地带； (4)设立与应急中心的通讯联络，为应急服务机构提供建议和信息。四、 预防与预警 4.1危险源监控建立健全工程项目重大危险源信息监控方法与程序，完善危险源辩识工作，对危险源进行识别和评估。在技术和管理措施上加强重大事故危险的监控，防止重、特大事故发生。对危险设备的危险区域予以明显标识，实现规范化、标准化管理。 4.2预警行动如遇意外施工电梯发生倾翻时，在现场的项目管理人员要立即用电话向项目经理汇报险情。立即召集抢救指挥组其他成员，抢救、救护、防护组成员携带着各自的抢险工具，赶赴出事现场。信息通讯：医院急救中心 120 火警 119 匪警 110项目部办公室接到报告后，应迅速通知全体指挥中心成员，单位负责人接到报告后，应当在1小时内向事故发生地有关部门逐级上报。报告内容包括：发生事故的时间、地点、单位、联系电话、报告人、伤亡人数等简要情况。五、 应急处置 5.1响应分级为确保正常施工，预防突发事件以及某些预想不到的、不可抗拒的事件发生，事前有充足的技术措施准备、抢险物资的储备，最大程度地减少人员伤亡、国家财产和经济损失，必须进行风险分析和采取有效的预防措施。根据本工程特点，在辩识、分析评价施工中危险因素和风险的基础上，确定本工程重大危险因素之一是施工电梯倾覆。在工地已采取机电管理、安全管理各种防范措施的基础上，还需要制定施工电梯倾覆的应急方案,具体如下：假设施工电梯基础坍塌时可能倾翻；假设施工电梯的力矩限位失灵，施工电梯司机违章作业严重超载吊装，可能造成施工电梯倾翻。 5.2响应程序施工过程中施工现场或驻地发生无法预料的需要紧急抢救处理的危险时，应迅速逐级上报，次序为现场、项目部。由项目部质安部收集、记录、整理紧急情况信息并向小组及时传递，由小组组长或副组长主持紧急情况处理会议，协调、派遣和统一指挥所有车辆、设备、人员、物资等实施紧急抢救和向上级汇报。事故处理根据事故大小情况来确定，如果事故特别小，根据上级指示可由施工单位自行直接进行处理。如果事故较大或施工单位处理不了则由施工单位向建设单位主管部门或其他上级政府部门进行请示，请求启动建设单位的救援预案，建设单位的救援预案仍不能进行处理，则由建设单位的安全管理部门向建管局安监站或政府部门请示启动上一级救援预案。（1）值班电：实行昼夜值班制度，值班情况如下：值班人员：（2）紧急情况发生后，现场要做好警戒和疏散工作，保护现场，及时抢救伤员和财产，并由在现场的项目部最高级别负责人指挥，在3分钟内电话通报到值班人员，主要说明紧急情况性质、地点、发生时间、有无伤亡、是否需要派救护车、消防车或警力支援到现场实施抢救，如需可直接拨打120、110等求救电话。（3）值班人员在接到紧急情况报告后必须在2分钟内将情况报告到紧急情况领导小组组长和副组长。小组组长组织讨论后在最短的时间内发出如何进行现场处置的指令。分派人员及车辆等在现场进行抢救、警戒、疏散和保护现场等。由项目部的质安部在30分钟内以小组名义打电话向上一级有关部门报告。（4）遇到紧急情况，全体职工应特事特办、急事急办，主动积极地投身到紧急情况的处理中去。各种设备、车辆、器材、物资等应统一调遣，各类人员必须坚决无条件服从组长或副组长的命令和安排，不得拖延、推诿、阻碍紧急情况的处理。 5.3处置及预防措施（1）指挥与控制：抢救组到达出事地点，在组长指挥下分头进行工作。首先抢救组和经理一起查明险情：确定是否还有危险源。如碰断的高、低压电线是否带电；施工电梯构件、其它构件是否有继续倒塌的危险；人员伤亡情况；商定抢救方案后，副经理向项目总工请示汇报批准，然后组织实施。防护组负责把出事地点附近的作业人员疏散到安全地带，并进行警戒不准闲人靠近，对外注意礼貌用语。工地值班电工负责切断有危险的低压电气线路的电源。如果在夜间，接通必要的照明灯光；抢险组在排除继续倒塌或触电危险的情况下，立即救护伤员：边联系救护车，边及时进行止血包扎，用担架将伤员抬到车上送往医院。对倾翻变形施工电梯的拆卸、修复工作应请施工电梯厂家来人指导下进行。施工电梯事故应急抢险完毕后，立即召集技术员、安全员和施工电梯司机组的全体同志进行事故调查，找出事故原因、责任人以及制订防止再次发生类似的整改措施。对应急预案的有效性进行评审、修订。（2）从以上风险情况的分析看，如果不采取相应有效的预防措施，不仅给工程施工造成很大影响，而且对施工人员的安全造成威胁。施工电梯安装、拆除及运行的安全技术要求：a 施工电梯的基础，必须严格按照使用说明书和方案进行。施工电梯安装前，应对基础进行检验，符合要求后，方可进行施工电梯的安装。b安装及拆卸作业前，必须认真研究作业方案，严格按照架设程序分工负责，统一指挥。c安装施工电梯必须保证安装过程中各种状态下的稳定性，必须使用专用螺栓，不得随意代用。d施工电梯附墙杆件的布置和间隔，应符合说明书的规定。当塔身与建筑物水平距离大于说明书规定时，应验算附着杆的稳定性，或重新设计、制作，并经技术部门确认，主管部门验收。在施工电梯未拆卸至允许悬臂高度前，严禁拆卸附墙杆件。e施工电梯必须按照现行国家标准施工电梯安全规程GB5144及说明书规定，安装起重力矩限制器、起重量限制器、幅度限制器、起升高度限制器、回转限制器等安全装置。f施工电梯操作使用应符合下列规定： 施工电梯作业前，应检查金属结构、连接螺栓及钢丝绳磨损情况；送电前，各控制器手柄应在零位，空载运转，试验各机构及安全装置并确认正常。施工电梯作业时严禁超载、斜拉和起吊埋在地下等不明重量的物件；吊运散装物件时，应制作专用吊笼或容器，并应保障在吊运过程中物料不会脱落。吊笼或容器在使用前应按允许承载能力的两倍荷载进行试验，使用中应定期进行检查；吊运多根钢管、钢筋等细长材料时，必须确认吊索绑扎牢靠，防止吊运中吊索滑移物料散落；两台施工电梯之间吊物的垂直距离不应小于2m。当不能满足要求时，应采取调整相临施工电梯的工作高度、加设行程限位、回转限位装置等措施，并制定交叉作业的操作规程；沿塔身垂直悬挂的电缆，应使用不被电缆自重拉伤和磨损的可靠装置悬挂； 作业完毕，起重臂应转到顺风方向，并应松开回转制动器，起重小车及平衡重应置于非工作状态。 g为防止事故发生，施工电梯必须由具备资质的专业队伍安装和拆除，施工电梯司机必须持证上岗，安装完毕后经技术监督局特种设备安全检测中心或建管局安监站验收合格后方可投入使用。 h施工电梯司机操作时，必须严格按操作规程操作，不准违章作业，严格执行操作规程，操作前必须有安全技术交底记录，并履行签字于续。 j施工电梯安装、顶升、拆除必须先编制施工方案，经项目总工审批后遵照执行。 k所有架子工必须持证上岗，工作时佩带好个人防护用品，严格按方案施工，做好施工电梯拉接点拉牢工作，防止架体倒塌。 l施工电梯安装完成后，必须经技术监督局特种设备安全检测中心或建管局检测中心验收合格后，方可投入使用。六、 应急物资与装备保障应急资源的准备是应急救援工作的重要保障，项目部应根据潜在事故的性质和后果分析，配备应急救援中所需救援机械和设备、交通工具、医疗设备和药品、生活保障物资。安全事故应急常用物资和设备有：（1）常备药品：消毒药品、急救物品（创可贴、绷带、无菌敷料、仁丹等）及各种常用小夹板、担架、止血袋、氧气袋等。（2）抢险工具：铁锹、撬棍、气割工具、消防器材、小型金属切割机、电工常用工具等。（3）应急器材：架子管、安全帽、安全带、防毒面具、应急灯、对讲机、电焊机、水泵、灭火器等。施工升降机安全技术交底工程名称地点分部、分项工程名称：施工升降机安装与拆除交底内容：1、进入现场必须遵守操作规程，持证上岗，严禁酒后上班。2、装，拆及加节前，要检查吊索，吊环，吊钩用具必须符合安全要求。3、装拆人员不准穿硬底，高跟皮鞋，衣着要灵便。4、在装，拆，加节时，必须设置安全警戒区域，并设专人进行安全监护。5、地面作业人员在捆扎标准节及配件前必须清除掉连接处的污物，捆扎时要认清方向，并捆扎牢固，以防坠落伤人。6、高空作业时所用工具应安装稳妥，以防物件坠落伤人。7、高空作业时不得向上向下乱抛工具，材料。8、在悬空状态无任何保险装置的情况下，两米以上作业者必须戴好安全带，扣好保险钩。9、在装、拆及加节前，必须预先安装或检查好机械各个组件的是否完好，无险情存在。在确认完好有郊的前提下方可进行高空作业。10、机械安装拆除必须选用性能良好的汽车吊，并有专人配合指挥。11、凡四级以上强风时，必须停止安装与拆卸工作。12、安装好以后必须进行机械的调试，限位器工作正常，并校正垂直度，误差不能大于千分之二。并与施工单位进行交接。13、机械的驾驶人员和现场的指挥必须持证上岗，并与施工单位进行交接，日常的机械的休养和检测必须定期进行。交底单位： 交底人： 接底人：年 月 日 年 月 日
