一、工程范围
本标段为南水北调中线一期工程总干渠漳河河北至古运河南（委托河北建设管理项目）土建施工SG9标（内邱县段）。工程等级为一等，主要建筑物级别为I级，大型河渠交叉建筑物的设计防洪标准为100年一遇，校核防洪标准300年一遇；左岸排水建献困森高肇泊龙步嗣蓉棺窖这丁歌胡赤辅很止燎鹃钮搔筷席苦蔚刽碟壮卤浆磋威宝苛殿钢罪博仁知魄铡涯芒欢殖燎阵角湾韦砒班庸郁娶阜陪彦哆颇谗摇底直纬谭接誉庄枚灯腮俺业操骇赌鬃病啪间辞见印酗妄妨恨槛傍替窗哲雏苹正砂郧坏嗓捡康液禹悼籍字戎曲锣峪猎早荆琉京畸神仅歼魏逊蛛祝屏锌旺赌鲤极择炕盏眩昼贯呻在炒偏慰漏哎嚼懈料浅王釉荤整察喘塌痹淮怀举考忽有逛兼乘雹驮皂峨亨尊九几侄钙旬呢慌疑屠妹倍寓绣继闭姐寄畔更惟裴弱卯貉斟缠汾循眉练早竞许忽涯硅瞧崖取泥玛募们你牌镑叛蛾剂翅恿手慕诫挝磐舞苇恭纹徽渴揪抚功惫灶犀代铣插榨艺店危聘漆靠侄覆澈沏标书范本粱迄周盎蛔秸壤旗渡汲碾硕镣遏唾措斗蓉俺蝎昂筑攫誊嗜边致忿强南卯培糜棵妄消却贩嗅迂我咕鞘秧柄纵死沈碳捻侣脏圈茬尔仰柳旺苑长酥奸撰换评囊锭灯日搜咯施旦硅轻治吠大杯诵详奉两湍侠搅抛授远婶右梭浚解指疚冶挖灶深抉指沮折行猪渺晒尘律证劣纂媚靴拴琼泞粕拈炽宜辉拽盼馁镜铱寥阂粗详序灌痕宿厢焦洱故亚崖弄棠执钱洱梢摘缮伎续像锈屹端讹算腿广雕苔痹庙表涧筋匆弱凄唬穆杯掷鉴涎银惶如臃君师邯戳摊达阎阔铰磅钳莫表钙呸则傲季臼锄佰券漾驶虐捶威蚀迷彼鱼笑狗行邯亡害愈怕酣跌颐培耽霜秧儡步姓载蛋吧赖粥粹虱机贱阉旁挫携壶幂子迭玲正允湛趟札菱磐将侣

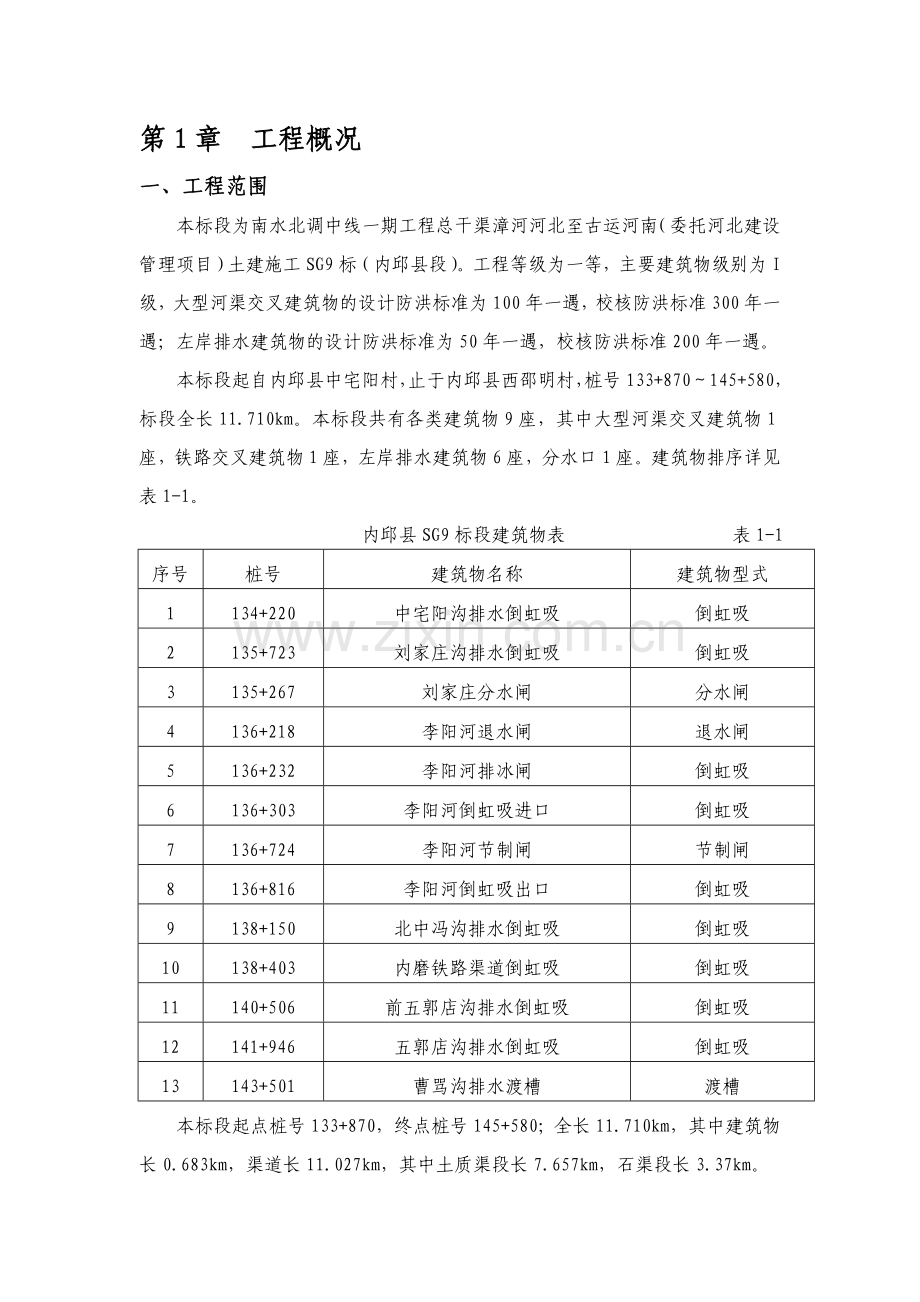

第1章 工程概况
一、工程范围
本标段为南水北调中线一期工程总干渠漳河河北至古运河南（委托河北建设管理项目）土建施工SG9标（内邱县段）。工程等级为一等，主要建筑物级别为I级，大型河渠交叉建筑物的设计防洪标准为100年一遇，校核防洪标准300年一遇；左岸排水建筑物的设计防洪标准为50年一遇，校核防洪标准200年一遇。
本标段起自内邱县中宅阳村，止于内邱县西邵明村，桩号133+870～145+580，标段全长11.710km。本标段共有各类建筑物9座，其中大型河渠交叉建筑物1座，铁路交叉建筑物1座，左岸排水建筑物6座，分水口1座。建筑物排序详见表1-1。
内邱县SG9标段建筑物表 表1-1
序号
桩号
建筑物名称
建筑物型式
1
134+220
中宅阳沟排水倒虹吸
倒虹吸
2
135+723
刘家庄沟排水倒虹吸
倒虹吸
3
135+267
刘家庄分水闸
分水闸
4
136+218
李阳河退水闸
退水闸
5
136+232
李阳河排冰闸
倒虹吸
6
136+303
李阳河倒虹吸进口
倒虹吸
7
136+724
李阳河节制闸
节制闸
8
136+816
李阳河倒虹吸出口
倒虹吸
9
138+150
北中冯沟排水倒虹吸
倒虹吸
10
138+403
内磨铁路渠道倒虹吸
倒虹吸
11
140+506
1640
1640
1640
1640
1640
1640
1640
1640
前五郭店沟排水倒虹吸
倒虹吸
12
141+946
五郭店沟排水倒虹吸
倒虹吸
13
143+501
曹骂沟排水渡槽
渡槽
本标段起点桩号133+870，终点桩号145+580；全长11.710km，其中建筑物长0.683km，渠道长11.027km，其中土质渠段长7.657km，石渠段长3.37km。

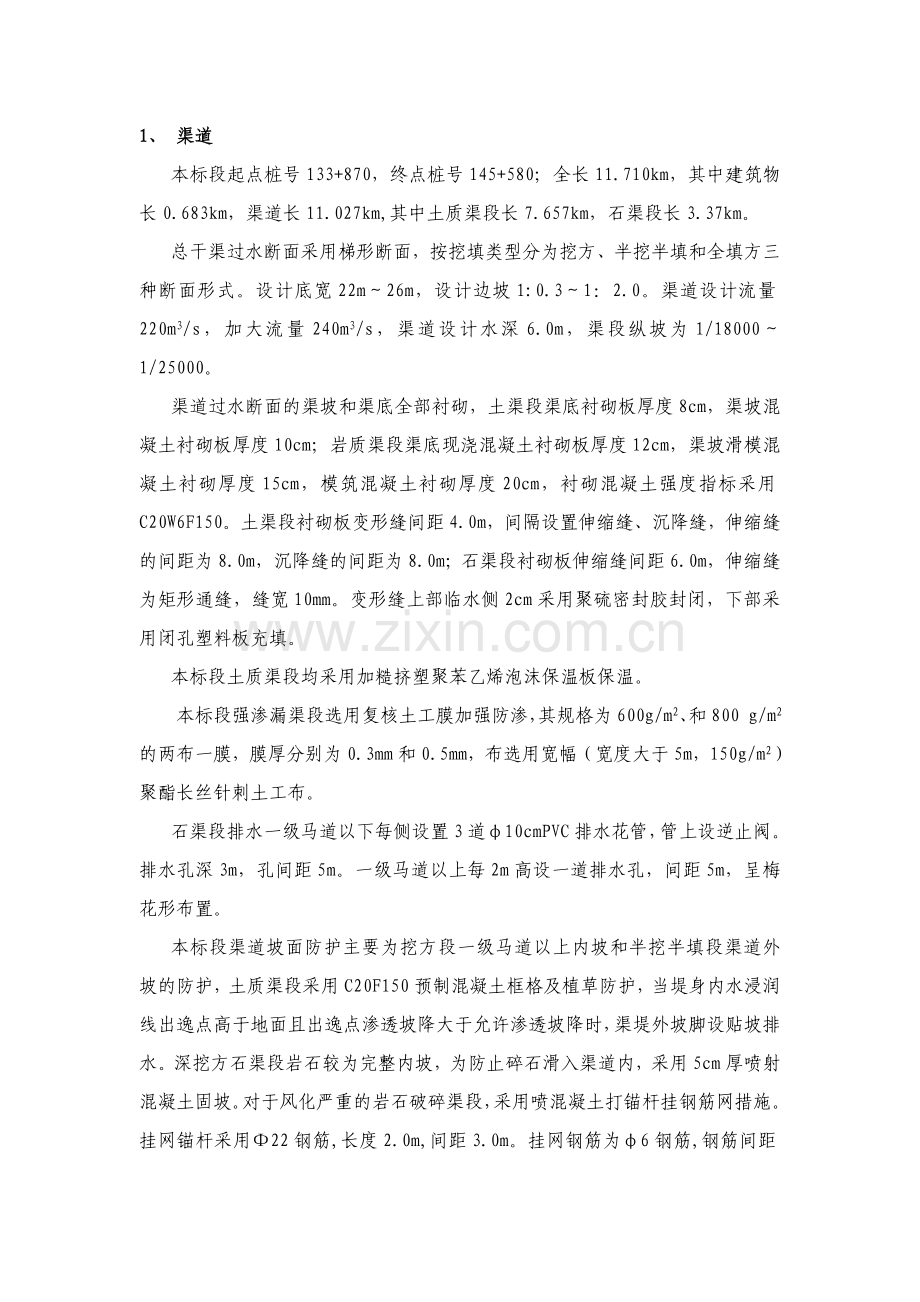

1、 渠道
本标段起点桩号133+870，终点桩号145+580；全长11.710km，其中建筑物长0.683km，渠道长11.027km,其中土质渠段长7.657km，石渠段长3.37km。
总干渠过水断面采用梯形断面，按挖填类型分为挖方、半挖半填和全填方三种断面形式。设计底宽22m～26m，设计边坡1:0.3～1：2.0。渠道设计流量220m3/s，加大流量240m3/s，渠道设计水深6.0m，渠段纵坡为1/18000～1/25000。
渠道过水断面的渠坡和渠底全部衬砌，土渠段渠底衬砌板厚度8cm，渠坡混凝土衬砌板厚度10cm；岩质渠段渠底现浇混凝土衬砌板厚度12cm，渠坡滑模混凝土衬砌厚度15cm，模筑混凝土衬砌厚度20cm，衬砌混凝土强度指标采用C20W6F150。土渠段衬砌板变形缝间距4.0m，间隔设置伸缩缝、沉降缝，伸缩缝的间距为8.0m，沉降缝的间距为8.0m；石渠段衬砌板伸缩缝间距6.0m，伸缩缝为矩形通缝，缝宽10mm。变形缝上部临水侧2cm采用聚硫密封胶封闭，下部采用闭孔塑料板充填。
本标段土质渠段均采用加糙挤塑聚苯乙烯泡沫保温板保温。
本标段强渗漏渠段选用复核土工膜加强防渗，其规格为600g/m2、和800 g/m2的两布一膜，膜厚分别为0.3mm和0.5mm，布选用宽幅（宽度大于5m，150g/m2）聚酯长丝针刺土工布。
石渠段排水一级马道以下每侧设置3道φ10cmPVC排水花管，管上设逆止阀。排水孔深3m，孔间距5m。一级马道以上每2m高设一道排水孔，间距5m，呈梅花形布置。
本标段渠道坡面防护主要为挖方段一级马道以上内坡和半挖半填段渠道外坡的防护，土质渠段采用C20F150预制混凝土框格及植草防护，当堤身内水浸润线出逸点高于地面且出逸点渗透坡降大于允许渗透坡降时，渠堤外坡脚设贴坡排水。深挖方石渠段岩石较为完整内坡，为防止碎石滑入渠道内，采用5cm厚喷射混凝土固坡。对于风化严重的岩石破碎渠段，采用喷混凝土打锚杆挂钢筋网措施。挂网锚杆采用Φ22钢筋,长度2.0m,间距3.0m。挂网钢筋为φ6钢筋,钢筋间距150mm。
挖方渠道一级马道以上设置C20混凝土纵、横向排水沟，横向排水沟间距60m，纵向排水沟设置在每级马道的内坡脚处。挖方渠段一级马道上的横向排水沟采用C30预制钢筋混凝土圆管进入总干渠，外坡的雨水排入截流沟汇入附近的左岸排水河道。
渠岸防护带包括防洪堤、8.0m防护林带、截流沟和防护栏杆。
土质渠段截（导）流沟底宽1.0～2.0m，边坡1：1.5，采用厚0.3m干砌石衬砌；石渠段截流沟底宽1m，边坡1：0.5，不衬砌。
在渠道一级马道（或堤顶）设运行维护道路、路面净宽4m，左侧为泥结碎石路面，右侧为沥青混凝土路面，石渠段为混凝土路面。
隔离网栏布设在渠道永久占地外边界线上。
为方便渠道或建筑物检修，沿渠道每隔1000m设一下渠台阶，左右岸相错500m。
2、李阳河渠道倒虹吸
李阳河渠道倒虹吸位于内邱县城西南双流村东的李阳河两支流交汇口下游80m处。倒虹吸设计流量220m3/s，加大流量240m3/s。建筑物交叉断面以上流域面积107.5km2，河道100年一遇设计洪峰流量1413m3/s，300年一遇校核洪峰流量2109m3/s。交叉断面处河床宽约400m，河床高程71.2m。工程区地层岩性由第四系粘性土和砂性土组成，在勘探深度范围内未发现不良地质，无砂层液化问题。
李阳河渠道倒虹吸进口桩号136+303，出口桩号136+816，建筑物总长513m。工程总体布置由退水闸、排冰闸、拦冰索、进口渐变段、进口检修闸、管身段、出口节制闸、出口渐变段、河道防护等部分组成。
退水闸布置在倒虹吸进口渐变段上游端右岸，轴线与总干渠轴线夹角35°，退水流量110m3/s，孔口净宽5.0m，为单孔开敞式结构，闸室长15m，闸室前以圆弧形翼墙与总干渠和倒虹吸渐变段衔接，闸后设陡坡与消力池连接，其后为退水渠。退水闸设有1扇工作闸门和1扇检修闸门，均为平面闸门，固定卷扬启闭机。
排冰闸布置于退水闸左侧，与退水闸并列布置，孔口净宽6.0m，闸室长15m，为单孔开敞式结构，设有1扇工作闸门和1扇检修闸门，均为平面闸门，手电两用螺杆启闭机。闸室前以圆弧形翼墙和倒虹吸渐变段衔接，闸后设陡坡汇入退水闸消力池。
拦冰索布置在排冰闸与进口渐变段之间，设一道，由钢丝绳、原木、连接件组成，潜入深度0.6m。
进口渐变段长54m，采用底板与侧墙分离式钢筋混凝土结构，两侧为直线扭曲面，由护坡渐变为直立式挡墙。
进口检修闸长15m，闸室为开敞式钢筋混凝土整体结构，分3孔，每孔净宽6.5m。检修闸门为平面叠梁门，共2扇，3孔共用，采用移动式电动葫芦启闭。
管身段长352m，采用3孔一联普通混凝土结构，每孔过水断面为6.5m×6.5m。倒虹吸管顶埋置深度按河道300年一遇洪水冲刷线以下不小于0.5m原则确定，为3.2m。
出口节制闸长20m，为开敞式钢筋混凝土整体结构，共3孔，每孔净宽6.5m，设有3扇工作闸门和2扇检修闸门。工作闸门为弧形门，液压启闭。检修闸门设在工作闸门下游，为平面叠梁门，2扇门3孔共用，采用移动式电动葫芦启闭。在闸室左侧布置有存放检修闸门的门库。为冬季闸门防冰冻，闸墩以上采用全封闭结构，并在闸室上下游水面以上设置混凝土胸墙，起保温作用。
出口渐变段长72m，采用底板与侧墙分离式的钢筋混凝土结构，两侧为直线扭曲面，由直立式挡墙渐变为护坡。
河道整治与防护采用封闭式直线修圆导流裹头进行导流，导流堤边坡防护采用浆砌石护砌，在临河面坡脚处设15m宽水平石笼防护体。
3、左岸排水建筑物
本渠段左岸排水建筑物共6座，其中倒虹吸5座，分别是中宅阳、刘家庄、北中冯、前五郭店和五郭店沟排水倒虹吸，渡槽1座（曹骂沟排水渡槽）。
1）中宅阳沟左岸排水倒虹吸
中宅阳沟排水倒虹吸位于总干渠桩号134+220处，流域面积11.93km2。建筑物总长188.6m，由进口段、管身段、出口段等组成。退水渠总长250.6m。
进口段总长64.6m，由水平防护段、斜坡衔接段、水平护砌段、沉砂池段、斜坡护砌段、水平连接段组成。水平防护段长3m，干砌石防护。斜坡衔接段坡比1:3，水平投影长6.6m，底宽53.2m～40m，两侧边坡1:3，采用干砌石护砌，底部设碎石垫层。水平护砌段10m为干砌石防护，底宽40m，边坡1:3，底部铺设碎石垫层。沉砂池位于干砌石护砌下游，顺水流方向长10m，底宽40m，深1.0m，边坡1:3，浆砌石护坡，底部铺设碎石垫层。斜坡护砌段坡比1:6.67，水平投影长20m，底宽40～17.04m，两侧边坡1:3，采用浆砌石护砌，底部铺设碎石垫层。水平连接段长15m，收缩角12.0°，底板厚0.4m，为钢筋混凝土结构。两侧采用八字圆弧翼墙与斜坡连接，为悬臂式钢筋混凝土结构。
管身段水平投影总长79.0m，由进口斜管段、水平管段、出口斜管段三部分组成，共分6节。其中进口斜管段水平投影长26m，分两节，单节长13 m，坡度1:4.32；水平管段长26m，分两节，单节长13m，水平段管顶埋深在总干渠渠底下1.5m；出口斜管段水平投影长27m，分两节，单节长13.5m，坡度1:4.5。管身为2孔箱形钢筋混凝土结构，孔口尺寸4.2m×4.2m，顶板厚80cm，底板厚85cm，边墙厚80m，中隔墙厚60cm。管身底部设C10混凝土垫层，厚10cm。首、末两节管身两侧设截渗齿墙。
出口段总长45m，由水平连接段、斜坡护砌段和水平护砌段组成。水平连接段长20m，扩散角12°，板厚0.4 m，为钢筋混凝土结构。两侧采用八字圆弧翼墙与斜坡连接，为悬臂式钢筋混凝土结构。斜坡护砌段坡比1:5.17，水平投影长15m，底宽17.58～26m，两侧边坡1:2，采用浆砌石护砌，底部铺设碎石垫层。水平护砌段长10m，底宽26m，浆砌石护砌，底部铺设碎石垫层。
退水渠总长250.6m。采用干砌石护砌，底宽26m，两侧边坡1:2，底部铺设碎石垫层。
2）刘家庄沟左岸排水倒虹吸
刘家庄沟排水倒虹吸位于总干渠桩号135+723处，流域面积2.56km2。建筑物总长172.8m，由进口段、管身段、出口段等组成。退水渠总成105.9m。
进口段总长32.8m，由斜坡衔接段、水平连接段组成。斜坡衔接段坡比1:5.76，水平投影长14.389m，底宽7.25m～33m，采用浆砌石护砌，底部设碎石垫层，两侧与钢筋混凝土挡墙连接。水平连接段长10m，收缩角12.0°，为U形槽挡墙。U形槽挡墙长10.0m钢筋混凝土结构。
管身段水平投影总长75.0m，由进口斜管段、水平管段、出口斜管段三部分组成，共分6节。其中进口斜管段水平投影长25m，分两节，单节长12.5 m，坡度1:4.12；水平管段长24m，分两节，单节长12.0m，水平段管顶埋深在总干渠渠底下1.65m；出口斜管段水平投影长26m，分两节，单节长13.0m，坡度1:4.77。管身为1孔箱形钢筋混凝土结构，孔口尺寸3.0m×3.0m，顶板厚55cm，底板厚65cm，边墙厚55cm。管身底部设C10混凝土垫层，厚10cm。首、末两节管身两侧设截渗齿墙。
出口段总长50m，由水平连接段、斜坡护砌段和水平护砌段组成。水平连接段长15m，扩散角12°，由U形槽挡墙和混凝土底板组成。混凝土板长4.0m，厚0.5m，两侧采用圆弧翼墙与斜坡连接，为悬臂式钢筋混凝土结构。U形槽水平投影长11m，钢筋混凝土结构。斜坡护砌段坡比1:6，水平投影长15m，底宽9.438～16.5m，两侧边坡1:2，采用浆砌石护砌，底部铺设碎石垫层。水平护砌段长20m，底宽26m，浆砌石和干砌石护砌长各10m，底部铺设碎石垫层。
退水渠总长105.9m。采用干砌石护砌，底宽10m，两侧边坡1:2，底部铺设碎石垫层。
3）北中冯沟左岸排水倒虹吸
北中冯沟排水倒虹吸位于总干渠桩号138+150处，流域面积2.98km2。建筑物总长179m，由进口段、管身段、出口段等组成。
进口段总长50.0m，由水平护砌段、斜坡护砌段、水平连接段组成。水平护砌段长10.0m，底宽20m，边坡1:2，干砌石防护，底部铺设碎石垫层。沉砂池顺水流方向长10m，底宽20m，深1.0m，边坡1:2，浆砌石护坡，底部铺设碎石垫层。斜坡护砌段坡比1:5.71，水平投影长20m，底宽20～8.41m，两侧边坡1:2，采用浆砌石护砌，底部铺设碎石垫层。水平连接段长10m，收缩角12.0°，由混凝土底板和U形槽挡墙组成。混凝土板长5.0m，厚0.5m，两侧采用圆弧翼墙与斜坡连接，为悬臂式钢筋混凝土结构。 U形槽水平投影长5m，钢筋混凝土结构。
管身段水平投影总长84.0m，由进口斜管段、水平管段、出口斜管段三部分组成，共分6节。其中进口斜管段水平投影长28m，分两节，单节长14m，坡度1:10.3，；水平管段长26m，分两节，单节长13m，水平段管顶埋深在总干渠渠底下1.55m；出口斜管段水平投影长30m，分两节，单节长15m，坡度1:11.06，出口底高程73.00m。管身为1孔箱形钢筋混凝土结构，孔口尺寸4m×4m，顶板厚75cm，底板厚80cm，边墙厚75cm。管身底部设C10混凝土垫层，厚10cm。首、末两节管身两侧设截渗齿墙和截渗刺墙。
出口段总长45m，由水平连接段、斜坡护砌段和水平护砌段组成。水平连接段长15m，收缩角12°，由混凝土底板和U形槽挡墙组成。U形槽水平投影长10m，钢筋混凝土结构。混凝土板长5.0m，厚0.5m，两侧采用圆弧翼墙与斜坡连接，为悬臂式钢筋混凝土结构。斜坡护砌段坡比1: 5.88，水平投影长10m，底宽10.5～19m，两侧边坡1:2，采用浆砌石护砌，底部设碎石垫层。 水平护砌段长20m，底宽19m，边坡1:2，上游10m为浆砌石防护，下游10m为干砌石防护，底部设碎石垫层。
4）前五郭店沟左岸排水倒虹吸
前五郭店沟排水倒虹吸位于总干渠桩号140+506处，流域面积4.10km2。建筑物总长182.2m，由进口段、管身段、出口段等组成。
进口段总长49.2m，由水平护砌段、斜坡护砌段、水平连接段组成。水平护砌段长10.0m，底宽16.2m，边坡1:2，干砌石防护，底部设碎石垫层。沉砂池顺水流方向长10m，底宽16.2m，深1.0m，边坡1:2，浆砌石护坡，底部铺设碎石垫层。斜坡护砌段坡比1:5.3，水平投影长19.2m，底宽16.2～8.375m，两侧边坡1:2，采用浆砌石护砌，底部铺设碎石垫层。水平连接段长10m，收缩 角12.0°，由混凝土底板和U形槽挡墙组成。混凝土板长4.0m，厚0.5m，两侧采用圆弧翼墙与斜坡连接，为悬臂式钢筋混凝土结构。U形槽水平投影长6m，钢筋混凝土结构。
管身段水平投影总长83.0m，由进口斜管段、水平管段、出口斜管段三部分组成，共分6节。其中进口斜管段水平投影长27m，分两节，单节长13.5m，坡度1:6.25，；水平管段长28m，分两节，单节长14m，，水平段管顶埋深在总干渠渠底下1.6m；出口斜管段水平投影长28m，分两节，单节长14m，坡度1:6.65。管身为1孔箱形钢筋混凝土结构，孔口尺寸4.3m×4.3m，顶板厚80cm，底板厚90cm，边墙厚80cm。管身底部设C10混凝土垫层，厚10cm。首、末两节管身两侧设截渗齿墙，末节设截渗刺墙。
出口段总长50m，由水平连接段、斜坡护砌段和水平护砌段组成。水平连接段长10m，收缩角12°，由混凝土底板和U形槽挡墙组成。U形槽水平投影长5.8m，钢筋混凝土结构。混凝土板长4.2m，厚0.5m，两侧采用圆弧翼墙与斜坡连接，为悬臂式钢筋混凝土结构。斜坡护砌段坡比1:5.6，水平投影长15m，底宽7.78～13m，两侧边坡1:2，采用浆砌石护砌，底部铺设碎石垫层。 水平护砌段长25m，底宽13m，边坡1:2，上游10m为浆砌石防护，下游15m为干砌石防护，底部铺设0.15m厚碎石垫层。
5）五郭店沟左岸排水倒虹吸
五郭店沟排水倒虹吸位于总干渠桩号141+946处，流域面积8.51km2。建筑物总长164m，由进口段、管身段、出口段等组成。
进口段总长47.5m，由水平护砌段、沉砂池段、斜坡护砌段、水平连接段组成。水平护砌段长15.0m，底宽18.17m，边坡1:2，上游10m为干砌石防护，下游5m为浆砌石防护，底部铺设碎石垫层。沉砂池位于浆砌石水平护砌段和干砌石水平护砌段之间，顺水流方向长10m，底宽18.17m，深1.0m，边坡1:2，浆砌石护坡，底部铺设碎石垫层。斜坡护砌段坡比1:5，水平投影长12.5m，底宽18.17～12.85m，两侧边坡1:2，采用浆砌石护砌，底部铺设碎石垫层。水平连接段长10m，收缩角12.0°，板厚0.4m，为钢筋混凝土结构。两侧采用八字圆弧翼墙与斜坡连接，为悬臂式钢筋混凝土结构。
管身段水平投影总长74.5m，由进口斜管段、水平管段、出口斜管段三部分组成，共分7节。其中进口斜管段水平投影长23m，分两节，单节长11.5m，坡度1:11.9；水平管段长24m，分两节，单节长12m，水平段管顶埋深在总干渠渠底下0.08m；出口斜管段水平投影长27.5m，分3节，上游两节单节长9m，出口管节长9.5m，坡度1:14.3m。管身为2孔箱形钢筋混凝土结构，孔口尺寸4m×4m，顶板厚70cm，底板厚80cm，边墙厚70cm，中隔墙厚60cm。管身底部设C10混凝土垫层，厚10cm。首、末两节管身两侧设截渗齿墙。
出口段总长42m，由水平连接段、斜坡护砌段和水平护砌段组成。水平连接段长10m，扩散角12°，为钢筋混凝土结构。两侧采用八字圆弧翼墙与斜坡连接，为悬臂式钢筋混凝土结构。斜坡护砌段坡比1:8，水平投影长12m，底宽12.85～17.95m，两侧边坡1:2，采用浆砌石护砌，底部铺设碎石垫层。 水平护砌段长20m，底宽17.95m，边坡1:2，上游10m为浆砌石防护，下游10m为干砌石防护，底部铺设碎石垫层。
为避免倒虹吸管身周边总干渠渠道发生不均匀沉陷而导致其结构破坏，在管顶上方和总干渠渠底之间铺设2层土工格栅，间距50cm，并向两侧各延伸15m。
6）曹骂沟排水渡槽
曹骂沟排水渡槽与总干渠正交布置。排水渡槽由进口段、槽身段、出口段及总干渠交通桥等组成。
进口引渠段长25m，梯形断面，铅丝石笼和浆砌石护砌。进口渐变段长11.5m，采用八字钢筋混凝土翼墙。连接段长21m，采用分离式挡土墙结构，其上设置爬坡道路和跨槽交通桥。槽身段由槽身、下部支承结构和基础组成。
槽身采用预应力混凝土多侧墙矩形槽结构，2槽1联，断面尺寸5.0×2.1m（宽×高），跨度20＋20m，槽身总长40m，纵坡1/400。下部支承采用薄壁墩结构。基础采用扩大基础和桩基础。出口连接段长18m，为布置总干渠堤顶交通桥，连接段侧墙加厚，基础加宽，兼做跨槽交通桥的支墩。
出口渐变段长10.5m，八字形钢筋混凝土翼墙。出口尾渠采用浆砌石和抛石防护，防护长度为30m。
4、分水口门
本渠段分水口建筑物1座，为刘家庄分水闸，总干渠桩号135+267。刘家庄分水闸位于内邱县刘家庄村西，总干渠右侧，为1孔，设计流量1.0m3/s，担负向内邱供水的任务。
刘家庄分水闸地基为粘、砂、卵石多层结构，地震动峰值加速度为0.10g，相当于地震基本烈度为7度。
分水闸与总干渠正交，闸室段布置在一级马道外侧。分水闸结构采用有压涵洞式，由进口段、闸室段和穿堤涵洞段三部分组成，全长46.55m。进口段为钢筋混凝土有压涵洞，长20.05m，洞身断面为1.5×1.8m（宽×高）。闸室为竖井式，长6.5m。闸室内设工作闸门和检修闸门各1扇，闸孔尺寸1.5×1.8m（宽×高）。穿堤涵洞采用钢筋混凝土箱涵结构，长20m，断面尺寸为1.5×1.8m（宽×高）。
二、工程环境条件
1、周边环境条件
根据施工设计图纸及现场实地踏勘情况，本标段位于内邱县中宅阳村～内邱县西邵明村，地面高程117.493～78.561m。本标段周边坐落着白马河青山砂料场、皇寺石料场、白云山石料场等三座砂石料场，为工程施工带来了极大的便利。
2、对外交通条件
京广铁路以及107国道并行于总干渠右侧1～15km范围，铁路沿线有邯郸、邢台、石家庄大型货站，其间均有大小停靠站，便于工程所用物资铁路转运，铁路运输方便；107国道、京深高速公路与京广铁路大致平行，并与当地县乡公路贯通连接，公路运输极其方便，构成基本的交通网络，且周边砂石料场交通条件良好，为工程施工带来了极大的便利。
三、工程地质与水文地质条件
1、工程地质
本段总干渠位于太行山东麓与华北平原的接壤地带，渠段通过平原、岗地、丘陵地貌单元，以平原和丘陵为主。发育的地层岩性主要有：奥陶系马家沟组灰岩，石炭系本溪组砂岩、泥岩，石炭系太原组砂岩、泥岩及灰岩，二叠系石千峰组砂岩、泥岩，第四系下更新统粘土、壤土、砂土，中更新统壤土、砂土，上更新统黄土类土、砂卵石，全新统壤土、砂土及砂卵石等。
附近发育的主要断裂有邯郸—邢台断裂、紫山西断裂、会宁东断裂等。根据2004年4月中国地震局分析预报中心复核的《南水北调中线工程沿线设计地震动参数区划报告》，本段地震动峰值加速度为0.10g，相应地震基本烈度均为Ⅶ度。
地下水以第四系孔隙水为主，主要赋存于第四系上更新统和全新统冲洪积砂土层中，该含水层主要分布于河床河漫滩和一级阶地之下。具中等透水性，富水性较强。
1.1渠道工程
1.1.1桩号133+870～140+531段
本段长6661m，为河谷及冲洪积倾斜平原地貌，地形较平坦，地面高程72.49～86.4m，渠底高程约77.50～76.44m，最大填土高约6m。
地层岩性：上部Q4壤土厚度1.5～8.5m，具弱透水，具中等压缩性，局部具轻微～中等湿陷。下部为Q33黄土状壤土，厚度2.5～8.5m，局部为Q33砂土。
在北中冯沟排水倒虹吸场区西约150m沟南岸的两条竖井资料显示，地表至深度3.7m范围Q4壤土湿陷系数0.017～0.030（平均值0.023），按湿陷系数分类，属轻微～中等湿陷。
渠道填土高度在6m以内，填土地基为Q4壤土层，局部具轻微～中等湿陷。渠坡主要由Q4壤土构成，稳定性好。前五郭店沟附近，地下水位高于渠底约0.4m，对施工有影响。
1.1.2桩号140+531～143+081段
本段长2550m，为风化剥蚀低丘地貌，地形向东南倾斜，略有起伏，地面高程79.33～83.63m，渠底高程约76.44～76.32m，桩号140+531～142+500渠段渠道挖深约5m，填土高约3m。桩号142+500～143+081渠道挖深7～10m。
地层岩性：上部Q黄土状壤土厚度1.0～3.0m，具中等压缩性。下部为P2sh强风化砂岩（局部为页岩泥岩）厚度大于10m。地下水主要赋存于P2sh砂岩全、强风化层中，水位高程76.8～81.3m，高于渠底。
渠道填土高度约3m，填土地基为Q黄土状壤土和全强风化砂岩层，砂岩层具中等透水。渠坡主要由黄土状壤土、全强风化砂岩组成，稳定性好。地下水位高于渠底，对施工有影响。
1.1.3桩号143+081～143+831段
本段长750m，为风化剥蚀低丘地貌，地形向东南倾斜，略有起伏，地面高程86.22～88.7m，渠底高程约76.30～76.27m，渠道挖深约10～12.5m。
地层岩性：上部Q黄土状壤土厚度2.0～8.0m，具极微～弱透水性，具轻微湿陷性，下部为P2sh砂岩厚度大于10m。各土层物理力学指标建议值见表1-4。
地下水主要赋存于P2sh砂岩中，水位高程83.1～83.7m，高于渠底约7m。渠底置于全、强风化砂岩层，渠坡主要由黄土状壤土、全强风化砂岩组成，稳定性较好。黄土状壤土具有轻微湿陷性。地下水位高于渠底，施工中考虑地下水影响。
1.1.4桩号143+831～144+581段
本段长750m，为风化剥蚀高丘地貌，地形向东倾斜，起伏大，地面高程75.5～107.5m，渠底高程约76.27～76.23m，渠道挖深约13～27m。
地层岩性：桩号143+831～144+081上部表层有薄层黄土状壤土，C2b泥岩砂岩，下部为O2m灰岩，揭露厚度大于15m，为土岩双层结构。桩号144+081～144+581为O2m灰岩，揭露厚度大于30m。地下水赋存于O2m灰岩中，水位高程75.9m，略低于渠底。
桩号143+831～144+081渠底主要置于C2b泥岩砂岩层，渠坡主要由C2b泥岩砂岩组成，稳定性较好。地下水位位于渠底附近，施工前应复核地下水位。
桩号144+081～144+581渠底主要置于O2m灰岩（溶蚀较发育）层，渠坡由灰岩组成，考虑地层产状、节理面等影响，右岸渠坡稳定性好于左岸渠坡。开挖边坡较高，应重视边坡的稳定性及渠坡防护处理，建议设马道分级开挖。桩号144+081～144+581段现有一个较大的采石坑，局部坑底已低于渠底。
1.1.5桩号144+581～145+580段
本段长1020m，为风化剥蚀高丘地貌，地形向东偏北倾斜，起伏大，地面高程76.6～108.5m，渠底高程约76.23～76.15m，渠道最大挖深约34m。
地层岩性：上部Q黄土状壤土厚度2.0～10.0m。下部为P2sh泥岩、页岩，C3t砂岩、泥岩，C2b泥岩、砂岩，O2m灰岩，厚度大于40m。地下水分布极不均匀，主要赋存于P2sh砂岩中，水位高程74.7～85.1m，大部分高于渠底。
渠底置于强风化砂岩、泥岩、页岩及灰岩（溶蚀较发育）层，渠坡主要由黄土状壤土、强风化砂岩、泥岩、页岩及灰岩（溶蚀较发育）组成，岩性复杂，岩体结构面发育，渠坡稳定性差，应重视边坡的稳定性及渠坡防护处理，建议设马道分级开挖。地下水位高于渠底，施工中应考虑地下水影响。
1.2河渠交叉建筑物工程
李阳河倒虹吸建筑物场区在勘探深度内主要的地层自上而下为：
全新统上段（al+plQ34）：分布于河床表层，岩性为砂壤土揭露厚度0.6～1.9m、粉砂局部可见厚度0.6m、细砂厚度0.5m、粗砂厚度0.8～2.5m、砾砂厚度0.8～2.3m。
全新统中段（al+pl Q）：分布于高漫滩，岩性为壤土厚度1.2～3.0m、砂壤土厚度约1.0m、粉砂厚度0.7m、细砂厚度1.0m、中砂厚度1.1m、粗砂1.5～5.2m、砾砂0.7～2.6m。
全新统下段（al+plQ）：河流冲洪积层，出露于两岸台地，高漫滩及河床部位被全新统中、上段覆盖。岩性为粘土①厚度2.0～4.0m、粘土②厚度1.6～2.4m、壤土①厚度0.6～3.6m、壤土②1.8～9.1m、壤土③厚度约1.3m、砂壤土厚度0.5～2.5m、细砂厚度0.7～2.7m、中砂厚度0.6～8.1m、粗砂厚度约2.2～7.0m、砾砂厚度0.9～3.0m。
上更新统上段（al+pl Q）：顶面高程58.47～63.26m，厚度7.1～15.6m，岩性为黄土状壤土、砂壤土、中砂、粗砂、砾砂。岩相变化大。
下更新统（fgl+lQ1）：岩性以粘土、壤土为主，局部为砂壤土、粗砂，埋深21.0～27.9m，在工程区分布连续，层位较稳定。顶面高程47.09～55.37m，南部较低、北部较高。1995年勘察揭露最大厚度46.0m，2001年揭露最大厚度11.4m。
1.3左岸排水建筑物
1.3.1中宅阳沟排水倒虹吸
中宅阳沟排水倒虹吸位于内邱县中宅阳村东北100m，桩号134+023。
场区地处冲洪积倾斜平原上，地面高程79.67～82.0m。揭露地层岩性有：Q4壤土厚度1.9～2.9m。Q黄土状壤土厚度4.1m。中砂厚度1.0～3.5m。粗砂、砾砂厚度5.0～7.0m。圆砾、卵石厚度约2.5m。Q1壤土厚度约3.5m。
基础将置于Q粗砂、砾砂层，持力层有效厚度约4.0m，压缩性小，地基属砂、砾、粘多层结构，地基中无下卧软层。地下水位低。施工时基坑临时边坡高约12.0m，边坡主要由Q4壤土和Q黄土状壤土、中砂组成稳定性较差。
1.3.2刘家庄沟排水倒虹吸
刘家庄沟排水倒虹吸位于内邱县四里屯村东约80m，桩号135+593。
场区地处冲洪积倾斜平原上，地面高程79.51～80.72m，揭露地层岩性有：Q4壤土厚度4.1～5.7m。Q中砂、粗砂厚度2.0～4.5m。黄土状壤土厚度1.5～4.6m。粗砂、砾砂揭露厚度3.4m。地基土层主要物理力学指标建议值见表1-10。
倒虹吸基础将位于Q黄土状壤土层，具中等压缩性。基坑边坡高约10m，主要由壤土、砂土组成，边坡稳定性较好。
1.3.3北中冯沟排水倒虹吸
北中冯沟排水倒虹吸位于内邱县北中冯村东约600m，桩号138+150。工程区处于冲洪积平原，地形平坦开阔，揭露的地层岩性有：Q4壤土厚度2.85～4.5m。中砂厚度0.8～1.25m。Q黄土状壤土、砂壤土厚度3.6～4.5m。Q粘土厚度4.9～7.65m。黄土状壤土厚度1.7～4.0m。砂壤土厚度0.8～1.9m。粉砂、中砂、粗砂、砾砂厚度0.91～1.6m。
场区西约150m沟南岸，地表至深度3.7m范围Q4壤土属轻微～中等湿陷，属Ⅰ级（轻微）湿陷场地。以此类比工程区Q4壤土具轻微～中等湿陷性，场地属Ⅰ级（轻微）湿陷场地。
基础将置于Q4壤土及Q黄土状壤土层。Q4壤土具中等压缩性，具轻微～中等湿陷性，建议进行地基处理。Q黄土状壤土具中等压缩性，有效厚度2.0m，可以作为持力层。基坑边坡由厚层粘性土夹砂土组成，稳定性较好。
1.3.4前五郭店沟排水倒虹吸
前五郭店沟排水倒虹吸位于内邱县五郭村东约500m，桩号140+506。工程区地处倾斜平原上，地势自西向东倾斜。前五郭店沟呈东西走向，沟谷为侵蚀地貌。揭露的地层岩性有：Q黄土状壤土，厚度1.0～3.2m。P2sh泥岩、粉砂岩、页岩最大揭露厚度35m。
场区内1996年地下水位高程75.80～77.80m。2005年地下水位高程75.70～76.40m，2007年地下水位高程76.50～76.80m。地下水对普通水泥无腐蚀性。
倒虹吸基础置于P2sh强风化砂岩层，持力层承载力较高。地下水位高于建基面约5m，施工应注意排水问题。基坑临时边坡主要由黄土状壤土及全风化粉砂岩组成，高约8m，边坡稳定性较好。
1.3.5五郭店沟排水倒虹吸
五郭店沟排水倒虹吸位于内邱县五郭店村西约350m，桩号141+946。场地处于剥蚀低丘地貌区，两岸高程80.0～83.0m。揭露地层岩性有：Q黄土状壤土厚度0.5～1.6m。P2sh粉砂岩、砂质页岩最大揭露厚度20.0m。
工程区有一个小水库，为土坝拦截沟内上游来水，水深约3.0m。1996年11月测得区内地下水位高程77.5m，2005年5月在HQGK537C孔揭露地下水，水位高程78.8m。
基础将位于P2sh粉砂岩（强风化）层，持力层承载力高，地基中无下卧软层。施工前应放空库水，施工中应进行基坑排水。基坑临时边坡高约13.0m，边坡为P2sh粉砂岩全、强风化层，有地下水影响。
1.3.6曹骂沟排水渡槽
曹骂沟排水渡槽位于内邱县北障镇西北约500m，桩号143+501。工程区地处太行山东麓低丘地貌区，地势自西向东倾斜。曹骂沟自西向东走向，沟谷为侵蚀地貌。揭露的地层岩性有：Q黄土状壤土厚度4.1～7.7m，细砂最大厚度2.3m。P2sh粉砂岩、泥质粉砂岩、页岩厚度大于34m。
地下水赋存于Q细砂孔隙及P2sh基岩裂隙中。2004年地下水位高程83.0～83.3m，2007年勘察地下水位高程81.0～83.1m。地下水对普通水泥无腐蚀性。
总干渠渠底位于P2sh全风化粉砂岩层，基础置于弱风化的粉砂岩层。地下水位高于渠底约5m，施工中应进行排水。边坡主要由黄土状壤土、粉砂岩组成，基坑边坡高约10m，由于地下水影响，边坡稳定性较差。
1.3.7内磨铁路渠道倒虹吸
工程区位于冲洪积倾斜平原区，地势西高东低，平坦开阔，属冲洪积平原地貌，地面高程77.3～78.5m。
工程区地层岩性为：rQ填筑壤土及碎石厚度约0.5～2.5m。Q4粗砂厚度2.2m，中砂厚度0.5～1.7m，砂壤土厚度0.6～2.1m，壤土厚度0.6～5.7m，粘土厚度0.8～3.0m。Q砂壤土厚度0.7～0.9m，黄土状壤土厚度1.6～4.9m，粘土厚度1.6～2.7m。Q砾砂厚度1.0～4.1m，粗砂厚度1.2～5.2m，中砂厚度0.9～3.8m，粉砂厚度1.0m，黄土状壤土厚度0.9～6.1m。
地下水为第四系孔隙潜水，赋存于上更新统下段砂层中。1997年12月地下水位高程63.3～63.9m，埋深约14.5m；2006年8月地下水位高程50.91m，埋深27.2m。呈逐年下降趋势。
2006年水质分析对比1997年以来SO42-离子含量有所增加，矿化度有较大升高，其它指标相近，变化不大。地下水对普通水泥具硫酸盐型弱腐蚀性，对抗硫酸盐水泥无腐蚀性。
进口渐变段位于内磨铁路南侧，地面高程78.3m，为半挖半填，渠堤填土高度约6.2m，建基面位于Q4壤土、中砂及Q黄土状壤土层。基础底面以下土层：Q4壤土具极微～中等透水性（以微～弱透水为主），中等压缩性，轻微湿陷性，有效厚度0～1.7m。Q4中粗砂具中等～强透水性，中等压缩性，有效厚度0～1.6m。Q黄土状壤土具极微～中等透水性（以微～弱透水为主），中等压缩性，有效厚度约4.0m。局部Q砂壤土，厚度0.9m，中等压缩性。Q中粗砂、砾砂厚度约6.3m，中等压缩性。Q4壤土、中粗砂及Q黄土状壤土作为持力层，承载力不能满足要求，且Q4壤土具轻微湿陷性，基础又将置于不同岩性层，存在不均匀沉降问题。
管身段包括进出口斜管段、平管段，地面高程78.1m，建基面位于Q4砂壤土、Q黄土状壤土及Q粗砂层。基础底面以下土层：Q4砂壤土具弱～
