综合布线方案书

设计编号：***-MM/DD/YYYY

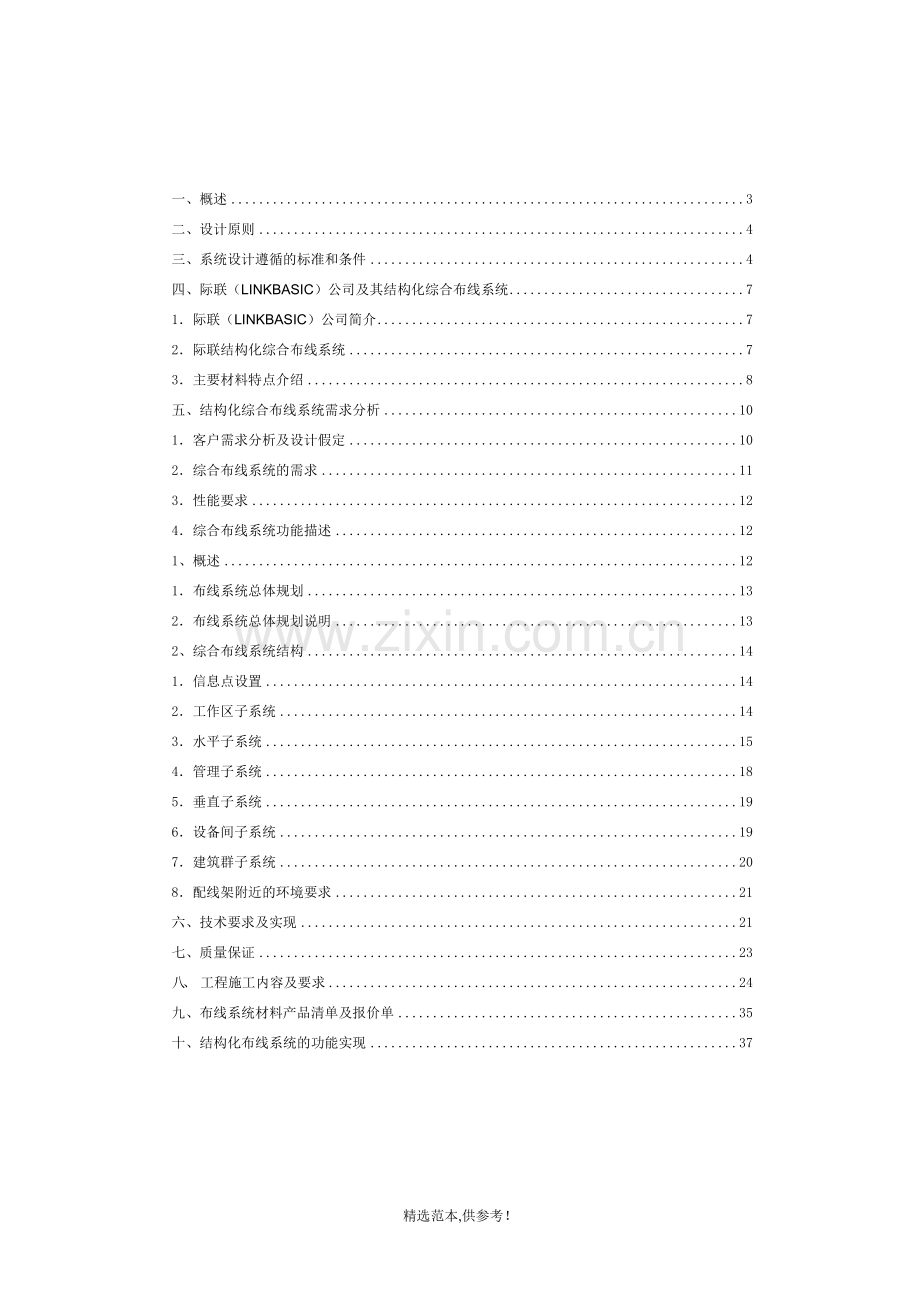

一、概述 3
二、设计原则 4
三、系统设计遵循的标准和条件 4
四、际联（LINKBASIC）公司及其结构化综合布线系统 7
1．际联（LINKBASIC）公司简介 7
2．际联结构化综合布线系统 7
3．主要材料特点介绍 8
五、结构化综合布线系统需求分析 10
1．客户需求分析及设计假定 10
2．综合布线系统的需求 11
3．性能要求 12
4．综合布线系统功能描述 12
1、概述 12
1．布线系统总体规划 13
2．布线系统总体规划说明 13
2、综合布线系统结构 14
1．信息点设置 14
2．工作区子系统 14
3．水平子系统 15
4．管理子系统 18
5．垂直子系统 19
6．设备间子系统 19
7．建筑群子系统 20
8．配线架附近的环境要求 21
六、技术要求及实现 21
七、质量保证 23
八、 工程施工内容及要求 24
九、布线系统材料产品清单及报价单 35
十、结构化布线系统的功能实现 37

一、 概述
综合布线系统是弱电系统数据和语音传递的基本通道。在布线系统的基础上，可以形成遍布整个基地的电话网络、计算机网络。布线系统是信息系统中基础的组成部分，它的性能直接影响到信息系统的性能和寿命。
本综合布线系统方案将作为数据、语音、多媒体信息的传输介质主要引用于大楼的计算机网络系统、通信系统及大楼智能控制系统的上位管理系统。***内配备有先进的计算机网络系统和通讯系统。为了有效地利用这些设备，并让它们发挥最大的效果，***将采用综合布线系统实现电话和计算机系统资源的综合利用。本方案在满足需求的前提下，重点考虑今后的系统扩充、可靠性、易维护、易管理等问题，希望本方案能给业主带来最大的实惠。
综合布线系统是建筑物或建筑群内的信息传输系统。它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统彼此相连，也使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。
综合布线系统由工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统和建筑群子系统构成。
下图是结构化布线系统各子系统的示意：
图一、结构化综合布线系统示意图

二、设计原则
***的结构化综合布线系统（PDS）的建设是一个综合的、统一的信息系统工程，将满足当前和将来网络通讯技术的发展，实现语音、数据和图像信息的传输。本方案将提供全面完整,可扩展性强的解决方案，以实现系统实施灵活性和连贯性。方案在设计中充分理解用户对智能化工程建设的要求，对系统现在以及将来的应用及连接需求进行综合分析，在系统需要扩容和扩展时而进行下一步实施时，可以方便并且平滑的实现。
为了满足***的需求，本综合布线系统方案设计遵循以下原则：
Ø 实用性：满足***的电话通信系统、办公自动化和计算机网络系统对布线的需求。能兼容话音、数据、图像的传输，并可于外部网络连接。
Ø 灵活性：为开放式结构，能支持话音及多种计算机数据系统，在应用上能支持会议电视、多媒体等系统的需要。即任一信息点能够连接不同类型的设备，如计算机、打印机、终端或电话、传真机。
Ø 模块化：布线系统中，除去固定在建筑物内的线缆外，其余所有的接插件都是积木式的标准件，以方便管理和使用；
Ø 扩充性：布线系统是可扩充的，以便将来有更大的发展时，很容易将设备扩展进去。本方案采用树状星型结构，以支持目前和将来各种网络的应用。通过跳线和不同的网络设备，可以实现各种不同逻辑拓扑结构的网络，系统扩充时仅需在相关的“树杈”上添入新的线缆就可以实现；
Ø 标准性：满足最新、最高的布线系统标准( 如国家标准：CECS 72:97和CECS 89:97、国际标准：ISO/IEC 11801、欧洲标准：EN50173等 ) ，本方案要求可满足目前最新的超五类的技术标准（草案）的要求；
Ø 可靠性：在设计中充分考虑到系统的长期可靠性。本方案从力的作用方向出发，以具有高可靠性的机柜型配线系统为核心，添入了使线缆不会对模块产生拉力的线缆管理器和不会对RJ45头产生拉力的跳线管理器，努力提高系统可靠性和安全性；
Ø 经济性：在满足应用要求的基础上，尽可能降低造价，实现最优的性能价格比。

三、系统设计遵循的标准和条件
1） 国际布线标准ISO/IEC IS 11801
2） EIA/TIA 568A/59/606（美标）
3） EN5016，50168，50169（欧标）
4） 中国工程建设标准化协会标准“建筑与建筑群综合布线系统工程 设计规范” 修订本  CECS 72：97
5） 中国工程建设标准化协会标准“建筑与建筑群综合布线系统工程施工及验收规范”CECS 89：97
6） YD/T 926.1-1997《中华人民共和国通信行业标准》
7） 《工业企业通信设计规范》
8） 《民用建筑电气设计规范》
9） CCITT ISDN
10） IEEE 10Base-T/100 Base-T/1000Base-T
11） ATM155/622Mbps
12） ANSI FDDI / TPDDI 100Mbps
13） IEEE802.5 Token Ring
14） EIA/TIA TSB-6现场测试非屏蔽双绞线布线系统传输性能规范
15） 市内电话线路工程施工及验收技术规范

四、际联（LinkBasic）公司及其结构化综合布线系统
1．际联（LinkBasic）公司简介
际联信息科技有限公司是一家专业的综合布线产品制造厂商。公司成立以来主要从事计算机网络产品、综合布线产品、通讯产品的制造。随着公司的不断发展，在引进境外资金和技术的基础上于2000年12月改制为一家集技、工贸于一体的股份制高科技企业，总投资累计金额超过5000万元人民币。际联信息科技有限公司总部位于中国上海，在上海和浙江宁波设有生产基地，共计拥有厂房建筑面积约18000平方米，公司现有员工250人，本科以上的技术和管理人员占总人数的25%以上。
公司自成立以来，始终坚持客户第一的原则，一切以客户满意为追求目标。在技术上不断创新，产品品质上精益求精，不断提高自身价值。
近几年来，际联布线产品参于国内众多的项目建设。例如济南东环国际广场 ，位于济南市二环东路的5A级写字楼群东环国际广场选用LINKBASIC兰贝产品。东环国际广场是一座15万平方米，济南第一的商务楼群。开发商对楼宇信息化的要求极高，在开发商自行投资的情况下，经多次考察和比较最终选择了LINKBASIC兰贝全系列产品。整个项目共计信息点超过7500个。产品包括光缆，机柜，数据电缆，配线架，信息面板，信息模块，工具，成品跳线等全系列产品。
成都皇冠假日大酒店项目选择LINKBASIC兰贝，五星级的成都皇冠假日大酒店为满足客人在住店期间的商务信息需求，对每一个客房进行信息化改造，五星级大酒店对产品的外观和性能要求很高, LINKBASIC兰贝产品对客户的这些要求都能满足,本次产品的应用对我们也是一个肯定。
大学生橄榄球运动会新闻中心兰贝产品在实现经济效益最大化的同时,亦不忘回报社会,秉承对祖国体育事业的一贯支持的精神,兰贝产品赞助了首届大学生橄榄球运动会,赞助的物资包括应用于大学生橄榄球运动会新闻中心的布线系统和场地布线系统,产品包括从机柜,配线架到面板,信息模块等全系列产品,经本次运动会使用后受到承办单位的一致好评。

l 际联公司产品主要包括 免打线模块化插座，超五类全线产品，六类全线产品，光纤连接器，模块化和预装式配线架，光缆互连装置，110打线系统，电缆管理系统，线槽系统，各式跳线，面板，电缆捆扎带等。
l 际联公司产品具有非常强的生命力，它有一组综合的保证系统的支持。一次性布线，保证在十五年内，其系统性能不会下降，功能不会落后，不会因为网络配置的变化而如旧式布线方法那样重复土木工程，破坏建筑物原有结够，增加不必要的投资，而能够真正达到一次性投资，长年受益。
2．际联结构化综合布线系统
际联综合布线系统是一组完整的布线系统，包括网络布线系统，明位线槽系统，及网络识别标签。该系统具有“随时可升级至光缆”的功能-提供系统灵活性，可与铜缆配套，亦可随时升级至光缆系统。系统以双绞线和光纤为传输介质，以满足用户各种语音、数据、控制线路及影像传输之需求．此配线系统经介质转换器，可支持世界上主要电脑设备，例如：IBM、DEC、WANG、HP、SUN、UNISYS、TANGAN、APPLOTFFU等，并可支持各种局域网络（LOCAL AREANETWORK）如ETHERNET、TOKEN RING、ARCNET PLUS及APPLE TALK和FDDI或TPDDI等网路架构。

3．主要材料特点介绍
墙上双孔型防尘面板
借助建筑师和内部设计师的输入设计的墙上双孔型防尘面板面板，美化现代办公工作场所。高密度单插口和双插口方案可容纳超5类的非屏蔽双绞线和有屏蔽双绞线、超五类电缆和光纤应用的所有墙上双孔型防尘面板

超五类信息模块
新颖的超五类信息模块，特点是现代工艺水平的引线框结构和绝缘位移接触体，以保证最高质量的最高可靠性的有效接 触。没有用波峰焊连接的印制电路板形成的潜在质量问题。UL认证的超五类电缆插座是为在超五类通道时提供最高性能而设计的。有专利的设计保证每个插座第一次和每一次安装都是按照超五类电缆安装指南端接的。
l 提供UL认证底类性能。
l 能作端接最少10次。
l 把#24线规的实心非屏蔽双绞线与模块化插座端接。
l 瞬时动作的偏移控制（IDC）接触设计不需剥各根导线。
l 通用性（容纳2、3或4对模块化插头而无损伤）。

超五类 24口配线架

对于综合布线应用来说超五类 24口配线架是很理想的。它们可任意端接非屏蔽双绞线、屏蔽双绞线、其优点包括在需要时能够增加端口、混接和匹配媒体，当需要变换时可以更换或取代某些组件。
l 满足超五类传输标准，1U高度，符合19英寸机架安装标准，
l 适用于设备间的水平布线或设备端接，以及集中点的互配端接。

超五类4对屏蔽双绞线

l 优于先行的超五类传输标准，适用于水平子系统的连接。
l 连接绝缘一致性，传输延时低，外径尺寸小，减少安装中电缆的扭曲。
l TIA/EIA规定的所有关与超五类插界线的要求。
l 能以多种标准颜色供货。
l 备有非屏蔽和屏蔽等规格。
l 采用四对单股铜导线，高密度聚乙烯材质彩色编码绝缘体。
l 具有高抗电磁干扰性，使传输信号的误码率降至最低

超五类RJ45彩色跳线

l 超五类RJ45彩色跳线由高性能的非屏蔽双绞线构成，具有最长的弯曲寿命。它们为您的全部配线要求提供迅速而方便的互连，并满足TIA/EIA规定的所有关与超五类插界线的要求。
l 能以多种标准颜色供货。
l 100%经过工厂内的布线顺序和连续性试验。

室内光纤
l 室内光缆是在紧套光纤外均匀施放起加强作用的多股芳纶丝 , 再挤制阻燃外护套而成 . 通过选择优质光纤 , 使用专用设备 , 配合精密模具 , 并合理设计芳纶丝股数和布放张力 , 使产品的各项性能指标均优于相关国际标准的要求 。
l 在加工中心选用线性好、出胶量小的螺杆及调节挤塑机真空度的大小，加工紧套光纤，保证了光缆中的紧套光纤外径均匀，剥离性好 。
l 用于室内的产品对阻燃性能要求很高，为达到此要求，采用阻燃性能良好的 LSZH 低烟无卤护套材料。
l 由于采用专用的加工设备，优质的材料及优化工艺，使产品的高低温附加衰减小。
l 紧套光纤纤芯经过严格筛选，确保光纤的几何尺寸及传输性能满足用户需要。

五、结构化综合布线系统需求分析
1．客户需求分析及设计假定
建筑物功能布局

此次投标的综合布线系统设计*******为地下**层，地上****层。建筑面积******㎡。

***弱电功能区
² 电话交换机房的位置
电话交换机是***的通信系统的核心部分。依据弱电设计要求，设置在****层的总机房。
² 计算机机房的位置
计算机机房是***的计算机网络系统的核心部分，依据弱电设计要求，设置在****层的信息中心。
² 弱电井的位置
弱电井作为弱电管理和走线的通道，考虑节约走线和管理的方便及水平走线距离的限制。在本方案中PDS系统主楼设置****个弱电井道。
本方案涉及范围为：
综合布线系统的设计、供应、安装、接续、测试、验收、系统质保、技术支持、售后服务、培训和认证；
协调配合与其他相关专业（建筑、结构、水、风、电、精装修等）的设计、安装工作；
协助与本系统相关的各系统，如电话通讯、计算机网络、电视会议、机房等的调试开通工作；
管线、桥架的施工进度和质量管理及督促检查。
2．综合布线系统的需求
考虑各方面的业务需求建立数字通讯系统和千兆网系统。为此建立的结构化布线系统，应能适应并适合业务发展的要求。本综合布线系统要求能支持话音及多种计算机数据系统。
其中语音要求支持电话交换机系统，数据传输要求能够传输各种计算机网络信息。根据招标书，此次综合布线系统投标的核心要求如下：
Ø 满足相关的国际标准和国家标准；
Ø 能够支持各种计算机网络设备和电话系统；
Ø 具有先进性、可靠性、可互换性和扩充性；
Ø 把好质量关，杜绝工程质量事故；
Ø 信息点总数暂定为****点，其中语音点为****，数据点为****，光纤点为****；数据和语音采用 ****类双绞线，光纤到桌面则采用***芯*膜光纤；
Ø 垂直数据主干用***芯***膜光纤；
Ø 垂直语音主干用***类***对大对数电缆；
Ø 在每***层各设立***个配线间（IDF）；
Ø 总配线（MDF）间位于*****层的机房内
3．性能要求
本综合布线系统要求满足以下性能：
支持10BASE-T（10M以太网）、100BASE-T（100M高速以太网）；
支持IEEE 802.3；
支持IEEE 802.5.4/16M（令牌环网）；
支持FDDI和CDDI（100M Hz）；
支持155M/622M ATM网；
支持千兆以太网；
支持今后的2400Mbps ATM网；
支持EIA.232，RS3422，RS.485；
支持各种电话系统。

4．综合布线系统功能描述
本综合布线系统将按电话系统和计算机系统对线缆的要求进行设计。
4．1　概述
布线系统是弱电系统数据和语音传递的基本通道。在布线系统的基础上，可以形成遍布整个基地的电话网络、计算机网络。布线系统是信息系统中最基础的组成部分，它的性能直接影响到信息系统的性能和寿命。*********内配备有先进的计算机网络系统和通讯系统。为了有效地利用这些设备，并让它们发挥最大的效果，*********将采用综合布线系统实现电话和计算机系统资源的综合利用。本方案在满足需求的前提下，重点考虑今后的系统扩充、可靠性、易维护、易管理等问题，希望本方案能给********带来最大的实惠。
4.1.1布线系统总体规划
本方案选用LinkBasic的PDS综合布线产品的解决方案。数据主干采用****，水平子系统全部为****类产品。语音通讯满足****的需要，数据传输速率为*** Mbps到桌面，主干数据传输速率近期为****Mbps，并可扩充到****Mbps。
系统采用模块化设计和分层星型网络拓扑结构。从功能上结构化布线系统可以为主要涉及计算机系统和电话系统（也可以是相关系统）为大楼的数据、图像传输提供布线及管理，为大楼的通信、办公及管理提供自动化服务。

4.1.2布线系统总体规划说明
² 信息点的数量依据甲方需求和房间功能设计。
² 水平信息点依据甲方需求采用超五类双绞线，保证每个端口可以互换使用。
² 楼层管理区均采用****标准机柜。水平配线架采用****类配线架；放置于标准机柜，连接****和网络设备。
² 对计算机网络系统采用集中管理和分区控制的方式。

4.2综合布线系统结构
4.2.1 信息点设置
表一：
楼层
语音点
数据点
光纤点
信息点
备注
*层

*层

*层

*层

*层

*层

*层

*层

*层

*层

*层

*层

合 计

说明：
1． 语音点和数据点只是称呼上的不同，在布线系统中所用器材一样，可以互换及更换使用。
2． 点位设置原则：
按照工程图纸设计进行点位设置
4.2.2工作区子系统
工作区布线子系统由终端设备连接到信息插座的连线（或软线）组成，它包括装配软线、适配器和连接所需的扩展软线，并在终端设备和I/O之间搭桥。
根据适应今后计算机网络的发展，语音和数据信息插座全部采用****类信息模块，提高系统的互换性。
在本系统中，由于各层水平电缆的两端（插座面板和配线面板）均采用了****类信息模块，电话线用的RJ11插头（电话机一般都配有这种电缆）可以直接插入RJ45插座内。
故系统的可互换性非常好，这样就实现了语音/数据完全可互换，使电话与电脑之间的线路转换十分简单，仅仅只需要在配线架上改变跳线即可，大大方便了今后的实际应用，使综合布线系统的灵活性得到最完美的体现。
每个际联的信息模块都印有568A和568B两种端接方式的线缆排列，使端接时出错概率明显下降。
为了保护跳线，减少弯角上的辐射和衰减，减少插座内积灰影响电气性能和防水，本投标方案所采用的信息插座全部使用86型防尘面板。
RJ45埋入式信息插座与其旁边电源插座应保持20cm的距离，信息插座和电源插座的低边沿线距地板水平面30cm。如下图所示：

图三
工作站连线****类跳线根据需要在计算机网络系统中配置。

4.2.3 水平子系统设计
水平子系统解决布线系统的水平连接问题，它将干线子系统延伸到工作区。可使用超五类水平电缆或光纤到桌面。
由于语音和数据均采用了LINKBASIC兰贝的四对超五类非屏蔽双绞线UTP，因此对用户而言，电话线和数据线将可以灵活互换，就可以很方便地实现所有的语音点和数据点之间的互换。该双绞线的传输带宽为不少于150MHz；数据传输速率100Mbps以上。
水平子系统包括连接配线间和信息之间的线缆。水平布线距离应不超过90M，信息插孔到终端设备连线不超过10M。其走线方式有两种:

1. 采用走吊顶的轻型槽形电缆桥架的方式
这种方式适用于大型建筑物（如图5所示），为水平布线系统提供机械保护和支持，装配式槽形电缆桥架是一种闭合式金属桥架，安装在吊顶内，从弱电竖井引向各个设有信息点的房间。再由预埋在墙内及地下的不同规格的铁管及线，将线路引到墙上的暗装铁盒内及地面出口处。
按照标准的线槽设计方法，应根据水平的外径来确定线槽的容量。
即：线槽的横截面积 = 水平线缆横截面积之和 X 2
线槽的材料应为泠轧合金板，表面可进行相应处理，如镀锌，喷塑，烤漆等。线槽可以根据情况选用不同的规格，为保证线缆的转弯半径，线槽须配以相应规格的分支辅件，以提供线路路由的弯转自如。
为确保线路的安全，应使槽体有良好的接地端，金属线槽，金属软管，电缆桥架及各分配线机柜均需整体连接，然后接地，如不能确定信息出口准确位置，拉线时可先将线缆盘在吊顶内的出线口，待具体位置确定后，再引到信息出口。

2. 采用地面线槽走线方式
这种方式适用于大开间的办公室，有密集的地面型信息出口的情况，建议先在地面垫层中预埋金属线槽，主干槽从弱电竖井引出，沿走廊引向设有信息点的各房间，再用支线槽引向房间内的各信息点出线口，强电线路可以与弱电线路平等配置，但需分隔于不同的线槽中，这样可以向每一个用户提供一个包括数据，语音，不间断电源，照明电源出口的集成面板，真正做到在一个清洁的环境下，实现办公自动化。
由于地面垫层中可能会有消防等其它系统的线路，所以必须由建筑设计单位，要根据综合各系统的实际情况，完成地面线槽路由部分的设计。线槽容量的计算应根据水平线缆的外径来确定。
即：线槽的横截面积 = 水平线缆横截面积之和X 2
依据***平面布置图计算，设置一个弱电可以保证楼层信息点到弱电井内IDF的水平布线长度不超过90米，以满足高速设计对水平长度限制的要求。考虑信息点数量， ***至***层在个设置一个IDF。

吊顶
水平线槽(内穿水平线或光纤)
预埋铁管
信息插座（包括面板、模块和铁盒）
由电话、计算机引出的RJ45接头
办公间隔段

图五

4.2.4 管理子系统：
设计说明：
管理子系统由交连、互连和配线架及相关跳线组成。管理点为连接其他子系统提供连接手段。交连和互连允许你将通信线路定位或重定位到建筑物的不通部分，以便容易地管理通信线路。通过卡接或插接式跳线，交叉连接允许你将端接在配线架一端的通信线路与端接于另一端配线架上的线路相连。插入线为重新安排线路提供一种简易的方法，而且不需要安装跨接线时使用的专用工具。

根据际联的推荐和网络管理的方便，楼层配线架管理的信息点不超过200个，否则会管理不便和走线的混乱。设置详见综合布线系统图。
水平信息点采用***类****口配线架，由***面板框组成，面板框可以单独取下，一旦需要维护模块上的线缆时（如添加线缆等），可以将面板框向前取下，使维护人员能够从机柜正面即可操作。
配线间的位置在弱电竖井内。配线间用于安装配线架和安装计算机网络通讯设备。

4.2.5 垂直子系统：
垂直主干采用****类**对数据线缆，将子配线管理区(IDF) 与主配线管理区(MDF)用星形结构联接起来，作为信息传递的主干道。语音中心和数据中心用超五类连接。
我们选择垂直子系统拓扑结构为星型拓扑结构，这是因为星型拓扑结构：
1)便于管理，星型拓扑结构的所有通信都要经过中心节点来支配，所以维护管理比较方便。
2)便于重新配置。用户可以在楼层配线架上任意增加、删除或移动、互换某个或某些信息插座，而且仅仅涉及它们所连接的终端设备。
3)便于故障隔离与检测。由于各信息点都连接到楼层配线架，相互之间保持相当大的独立性，因此可以方便地检测故障点，并清除。
4)便于系统的分段、级连与扩充。
电话语音主干全部使用***类***对双绞线电缆。楼层配线间配有多根***类***对双绞线，每部电话一对线，留有20%的电缆作为备用。根据计算，本系统中实际的冗余量达到30%。
4.2.6 设备间子系统
语音、数据总配线架设置在***层的总机房。主要用于汇接各个IDF，并放置服务器(计算机网络设备等)、程控交换机（PABX）、IDF接入设备。

本方案可以满足各种计算机网络系统对布线系统的要求。计算机网络可以通过光纤跳线可以组成结构上的线路连接，并通过各种网络协议支持着各种计算机网络。
采用标准型机柜,所有信息点均通过一定的编码规则(该规则将根据布线标准、用户想法和工程经验)和颜色规则，以方便用户的使用和管理方便。机柜的机壳和箱体。定购国产配套产品，其色彩和周围环境保持一致。

4.2.7 建筑群子系统
建筑群子系统将一个建筑物中的电缆延伸到建筑群的另外一些建筑物中的设备和装置上。

它是整个布线系统的一部分（包括传输介质）并支持提供楼群之间通信设施所需的硬件，其中有导线电缆、光缆和防止电缆的浪涌电压进入建筑物的电气保护。
4.2.8 配线架附近的环境要求
这里所指的配线架包括所有安装RJ45配线面板和电话配线架的地方。由于配线架使用管理子系统，因此它是整个布线系统的核心。它的布局、选型及环境条件的考虑是否恰当，都直接影响到将来信息系统的正常运行及维护、使用的灵活性。在此，将对此提出以下建议：
Ø 室内照明不低于150Lx；
Ø 系统是无源布线系统，本身不需要电源。但为了保证在安装、测试及今后维护时可能使用电源，建议安装若干电源插座，每一个电源插座的容量不小于300W（如有其他设备另加）；
Ø 根据该楼层上网络设备对电源的实际需求，配备能够满足使用需要的电源系统（包括UPS系统）；
Ø 配线架应尽量靠近弱电竖井，以方便布线并节省投资；
Ø 配线架旁网络设备所在地的环境工作温度应保持在18-27℃之间；
Ø 配线架旁的湿度应保持在30%-50%之间；
Ø 为确保配线架上各种插座工作性能良好，要求配线间内具有良好的通风，并做到室内无尘；
为施工及维护方便，建议楼层配线间的尺寸大于10平方米(布线系统)。

六、技术要求及实现
6.1建筑物基本环境及功能划分
　　*****楼 ******楼 ******楼
　　接地电阻：数据传输系统的接地电阻≤1欧
6.2综合布线的基本要求
　　综合布线系统要求能支持多种计算机数据系统。水平数据传输要求能够传输各种计算机网络信息。
　　本系统将针对计算机网络的实际情况设计，采用能够满足企业需求和造型的布线系统，同时充分考虑到今后可能的使用要求。希望该布线建议能够为企业的信息系统建设尽力。
6.3性能要求
　 本综合布线系统可满足以下性能：
　　10BASE-T（10M以太网）和100BASE-T（100M高速以太网）
6.4布线材料的技术要求
　　根据技术要求，布线材料需达到以下技术要求：
　　6.4.1 水平配线电缆为****类***双绞线，垂直干线电缆为****类****线。必须满足TIA/EIA568的技术性能要求，其超五类线缆主要技术指标如下：

频率
衰减
近端串扰
近端串扰功率和
等效远端串扰
等效远端串扰功率和
回波损耗
MHZ
dB/100M
dB
dB
dB
dB
dB
1.0
4.0
8.0
10.0
16.0
20.0
25.0
31.25
62.5
100
1.8
3.6
5.2
5.8
7.4
8.3
9.4
10.6
15.1
19.4
79.5
67.7
65.6
62.8
62.0
55.4
55.3
52.9
53.0
43.1
77.3
65.3
62.3
59.7
60.2
53.1
54.1
51.6
49.9
41.5
70.3
57.7
52.4
49.7
43.7
44.1
43.3
41.4
37.7
32.5
69.3
56.4
50.7
47.9
43.0
43.1
41.4
38.8
33.8
29.6
26.3
31.0
34.0
31.7
33.4
35.0
38.4
34.0
34.3
34.9
6.4.2信息插座、配线模块、转换接头和交叉连接配线架等连接硬件必须满足TIA/EIA568A的要求，其主要技术指标如下：
参数
数值
近端串扰
44.5dB
衰减
0.17dB
回波损耗
30dB
平均
46.3dB
6.4.3布线链接的主要性能指标
　　根据布线要求并参考TIA/EIA568标准的要求，确定其主要性能指标如下：
　　　# 水平双绞线缆合部使用超五类双绞线；
　　　# 所有端口可根据需要随时调整成电话用或计算机用；
　　　# 不会因使用人员误插引起设备损坏；
　　　# 具有很好的可扩充性；
　　　# 可靠性高，其线缆及配线架全部可以获得妥善的保护；
　　　# 造型美观。
七、质量保证
　　整个布线系统应具有厂家的十五年质量保证。
八、工程施工内容及要求
　　工程施工包括线路敷设、配线、机柜安装、配线架和跳线架安装、线缆端接、信息模块端接及相关的全套工作。包括：
　　# 水平双绞线、垂直双绞线及管槽、桥架的敷设；
　　# 信息插座面板和配线模块安装和端接（包括RJ45端口）；
　　# 机柜的明装或暗装，跳线架、配线架的安装
　　# 交换机及网络设备的安装调试；
　　# 线缆长度、跳线和端接开绞的长度以及连接线的限制必须遵守TIA/EIA568标准的规定；
　　# 双绞线的安装应避免强力拉伸和过小的扭曲半径。；
　　# 所有部件安装应牢固、可靠，并能根据环境防潮、防湿、防鼠害，避免意外损坏；
　　# 可综合布线系统的接地必须遵守相关标准和规范规定，一般采用计算机保护地与配线柜屏蔽地统一接地；
***方在布线工程管理及实施方面有着很强的优势，****方的先进的、科学的工程管理方法，以及优秀工程技术人、丰富的实际经验一定会为贵方的现代化建设提供高品质的服务。
　　在布线安装和调试期间，***方将会派出具有大的布线系统工程管理经验的技术工程师担任项目经理，协调并处理布线工程中的各种情况，并对工程质量负责。如方案可行通过，***方将根据现场实现情况，提出完整的施工方案和人员配备，报甲方批准后实施。
　　布线系统将严格按相应的《工程管理指南》进行。***方将成立工程项目组，负责本工程的总体规划和协调工作。
8.1工程项目组
　　重点在于根据实际的需求和资金投入，确定布线工程的规模、进度、实际可能实现的工期，以及与建筑工程之间的衔接等一系列问题。
　　为了充分理解甲方和设计方的意图，希望甲方和设计方除了提供设计文件以外，还能够在各个阶段中充分参与本项目的工作，并就其中的技术问题提出甲方和设计方的观点。
　　工程项目组的人员组成考虑如下：
　　　1． 项目经理　负责整个项目小组的活动，负责整个智能化工程的组织、协调、管理和验收等工作；
　　　2． 技术工程师　具有相关培训证书，能够独立地完成布线工程的桥架及穿线督导、模块端接、系统测试等工作；
　　　3． 专业施工队　专业施工队不属于项目小组的成员，他们将在项目小组的指挥下，从事布线系统中的配管施工及穿线工作。
8.2项目管理
　　项目管理的任务是有关项目实施过程中的内部交流、报告、程序及合约等事宜，***方的项目经理将负责此项工作并完成以下任务：
　　1、项目计划
　　　# 根据项目的需求、工地具体情况制定项目进度；
　　　# 同甲方的项目经理共同讨论工作任务以及合约赋予双方的责任；
　　　# 落实对施工人员的消防教育、安全施工教育、持证上岗、文明施工教育
　　　# 准备详细的项目计划，确定项目的关键阶段，分配好双方的每一阶段的任务
　　　# 制定整个项目进展情况报告的计划。
　　2、进度控制管理
　　***方会指派有丰富施工经验的项目经理领导项目组进行进度控制，包括设计、施工进度、材料设备供应、成本控制管理及满足各种需要的进度计划的编制、检查；施工方案的制定与实施，以及各方面的协调，经常性地对计划进度与实际进度进行比较分析，并及时调整计划等。
　　***方与甲方、建筑公司一起，商讨施工计划及彼此之间配合，在达到共识后，为实际施工创造便利。
　　在施工过程中，***方的项目经理将经常与甲方和建筑公司保持密切的联系，一方面提出自己的进度、要求和问题，同时听取甲方和装潢公司的要求，积极配合装潢公司的进度发展，争取实现整个系统的正常运转。
　　3、项目跟踪报告
　　　# 根据项目计划衡量、跟踪和评估项目进展情况；
　　　# 与甲方的项目经理一起，解决有关项目计划与项目进度的偏差；
　　　# 监督项目内容、进度及技术力量并随时作相应个性；
　　　# 定期向甲方的项目经理汇报工程进展情况、确定下一步工作计划，提出需要甲方帮助解决的问题；
　　　# 分析并检查有关修改的要求，负责项目修改过程控制。
　　4、变更管理
　　 工程中经常会因为各种原因需要对原设计方案进行变更，为了对工程负责，***方的项目经理会根据变更情况填写变更单（不管是哪一方提出的变更），经甲方人员签字后生效，以免因工程变更影响了工程进展和工程验收。
　　 5、质量控制管理
　　***方除了选用相应的国家规定进行质量控制以外，还以国外相应的规范要求对设计质量、施工质量、材料和设备质量进行管理、要求。
　　***方将严格按图施工，严格按照合同要求和施工规范进行施工。施工过程中，现场施工督导自检、监理检验，对施工质量严格层层把关，确保施工质量，达不到要求的部分坚决返工。
　　根据布线产品生产商的规定，***方将对综合布线系统实行一年施工保证。除人为因素（机械损伤及不可抗力）外，在工程完工后一年半内，***方将对所出的故障，免费提供工程维修。
　　6、项目文档管理
　　***方将用严格的文档管理体系对工程项目文档实施进行明细管理。具体包括：客户原始资料、合同、项目分级计划、项目进度、项目投资、项目预算、项目设计、施工、验收的标准、依据和规范、项目工程记录、信息控制制度、文件收发记录、文件存档、会议记录管理等。文档管理程序如下：
　　　# 定期提交进度报告
　　　# 每一个阶段提交一分阶段报告，并由双方项目经验签字认同；
　　　# 项目完成后提供竣工图纸及测试报告。
　　　7、工程项目验收管理
　　***方将以下列文件作为工程竣工验收和办理移交手续的依据L
　　《工程承包合同》；
　　《工程设计文件》（包括：施工图纸、设计说明书、设计变更洽商记录、各种设备说明书等）
　　《国家现行的施工验收规范》；
　　《测试报告》；
　　《竣工图及竣工报告》
　　***方先进竣工自检，合格后邀请甲方进行正式验收，通过后双方在接收函上签字。
　　 8、工程维护管理
　　***方在合约规定的维护期内依据维护合约条款进行免费维护管理，维护期后，甲方可视需要与多方签订维护合约。
8.3布线工程实施
　　综合布线系统是一个对可靠性要求很高的系统，它的施工质量直接影响到信息的正常传输，而且本系统中有大量的线缆安装在顶内墙壁内，平时很难调整或修改。因此，综合布系统应一次性地完成施工任务，以免返工引起其他线缆受伤。
　　 布线施工将在***方的全力投入下，采用以下方式完成：
　　　# 与用户方协作，共同确定配线架的位置及信息出口的位置；
　　　# 与用户方协作，共同确定线缆的具体走向，避免与其他工程冲突；
　　　# 采用首件负责制，在配线工程中，每一项安装开始时均检查安装过程和质量，待合格后再全面展开，以确保工程质量；
　　　# 在配线过程中，由***方派出具有布线经验的工程施工队完成垂直线缆和F 水平线缆的铺设（包括穿管），验收标准根据有关建筑标准；
　　　# 在配线工程结束后，由***方将派出技术工程师完成面板安装、线缆端接等安装工作，并确保布线系统无接线故障；
　　1、施工图的设计交底
　　布线系统是一项涉及面很广的工程，其中有一些施工需要施工单位进行（如桥架和管道施工），因此施工图的设计交底是施工前的一项重要的准备工作。在甲方的配合下，和施工单位召开设计交底专题会，***方将就施工图的设计思想、技术要求和施工规范向施工单位
