某某医院水电技术标.doc

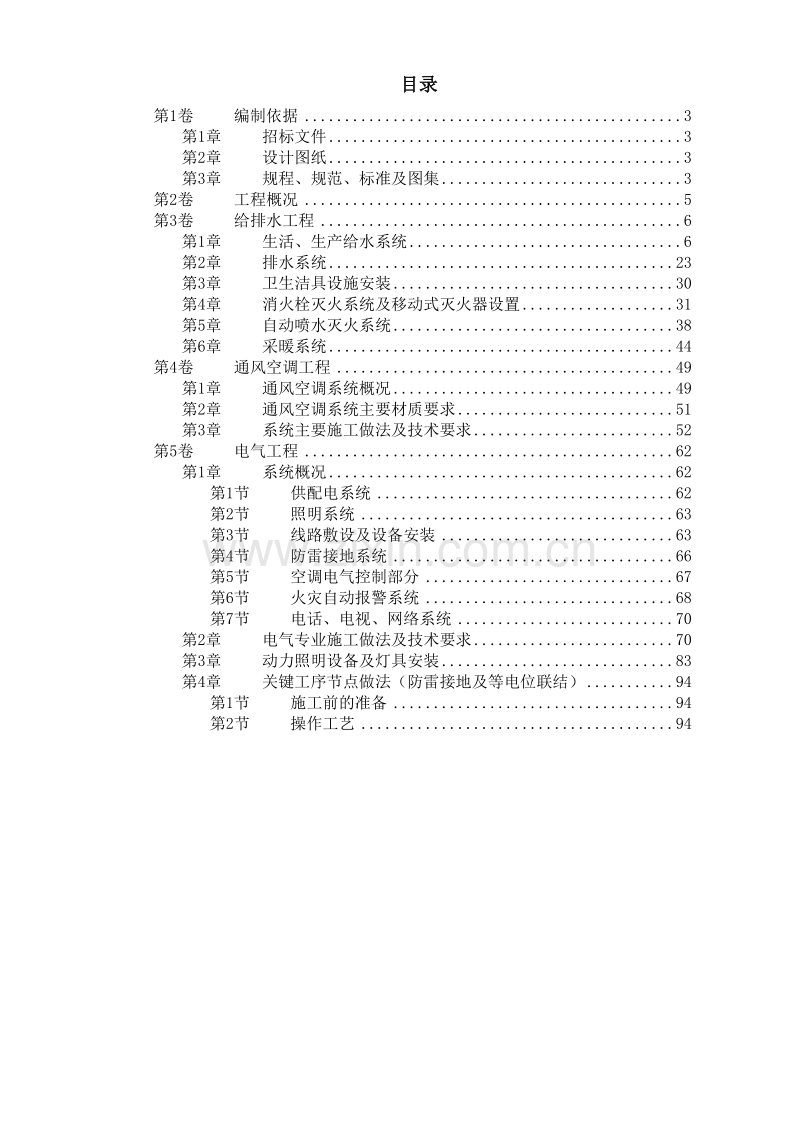

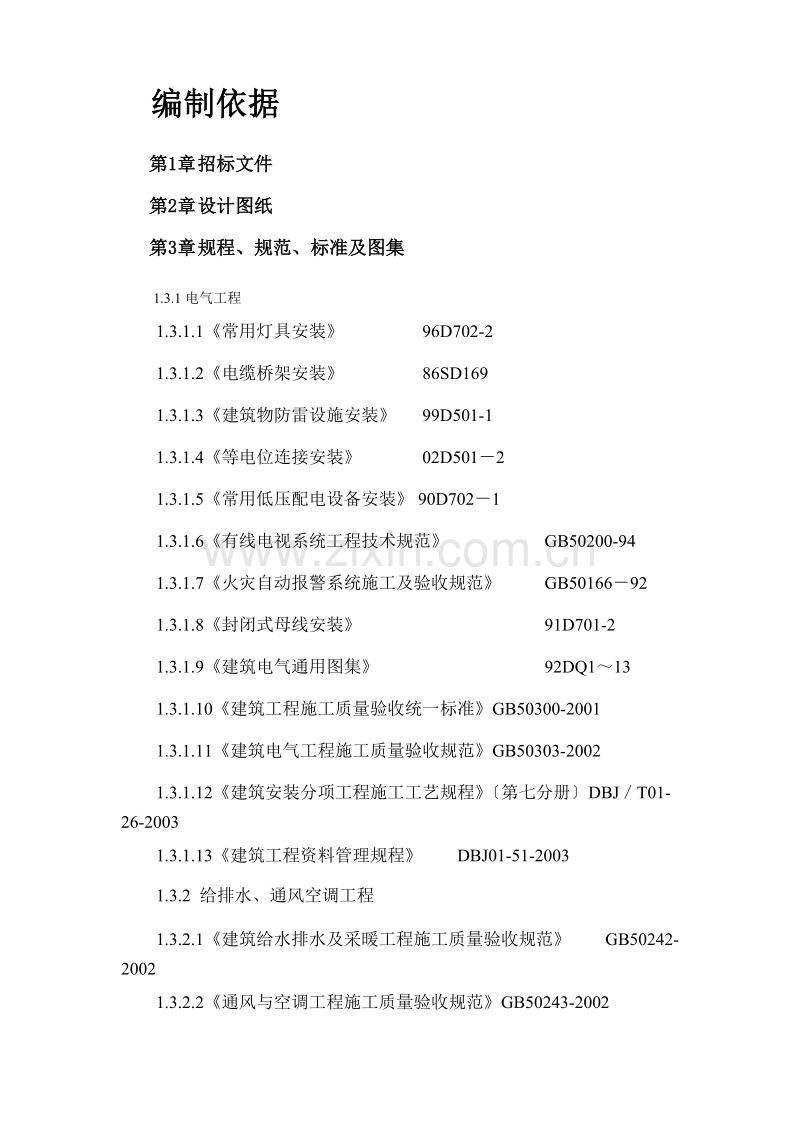

目录第1卷编制依据3第1章招标文件3第2章设计图纸3第3章规程、规范、标准及图集3第2卷工程概况5第3卷给排水工程6第1章生活、生产给水系统6第2章排水系统23第3章卫生洁具设施安装30第4章消火栓灭火系统及移动式灭火器设置31第5章自动喷水灭火系统38第6章采暖系统44第4卷通风空调工程49第1章通风空调系统概况49第2章通风空调系统主要材质要求51第3章系统主要施工做法及技术要求52第5卷电气工程62第1章系统概况62第1节供配电系统62第2节照明系统63第3节线路敷设及设备安装63第4节防雷接地系统66第5节空调电气控制部分67第6节火灾自动报警系统68第7节电话、电视、网络系统70第2章电气专业施工做法及技术要求70第3章动力照明设备及灯具安装83第4章关键工序节点做法（防雷接地及等电位联结）94第1节施工前的准备94第2节操作工艺94编制依据第1章 招标文件第2章 设计图纸第3章 规程、规范、标准及图集1.3.1电气工程1.3.1.1常用灯具安装 96D702-21.3.1.2电缆桥架安装 86SD1691.3.1.3建筑物防雷设施安装 99D501-11.3.1.4等电位连接安装 02D50121.3.1.5常用低压配电设备安装 90D70211.3.1.6有线电视系统工程技术规范 GB50200-941.3.1.7火灾自动报警系统施工及验收规范 GB50166921.3.1.8封闭式母线安装 91D701-21.3.1.9建筑电气通用图集 92DQ1131.3.1.10建筑工程施工质量验收统一标准GB50300-20011.3.1.11建筑电气工程施工质量验收规范GB50303-20021.3.1.12建筑安装分项工程施工工艺规程第七分册DBJT01-26-20031.3.1.13建筑工程资料管理规程 DBJ01-51-20031.3.2 给排水、通风空调工程1.3.2.1建筑给水排水及采暖工程施工质量验收规范 GB50242-20021.3.2.2通风与空调工程施工质量验收规范GB50243-20021.3.2.3工业金属管道工程施工及验收规范 GBJ50235-971.3.2.4全国通用给排水标准图集 S1、S2、S31.3.2.5建筑设备施工安装通用图集 暖气工程 91SB11.3.2.6建筑设备施工安装通用图集 卫生工程 91SB21.3.2.7建筑设备施工安装通用图集 给水工程 91SB31.3.2.8建筑设备施工安装通用图集 排水工程 91SB41.3.2.9建筑设备施工安装通用图集 通风与空调工程91SB61.3.2.10建筑设备施工安装通用图集 2002版 91SBX11.3.2.11建筑安装分项工程施工工艺规程 (第三册) DBJ01-26-961.3.2.12自动喷水灭火系统施工及验收规范 GB50261961.3.2.13建筑工程资料管理规程 DBJ01-51-20031.3.2.14建筑工程施工质量验收统一标准 GB50300-20011.3.2.15管道及设备保温 98R4181.3.2.16施工安装图册及验收规范1.3.2.17给水排水管道工程施工及验收规范 GB50268971.3.2.18衬塑钢管安装技术规程1.3.2.19生活饮用水卫生标准 GB57491.3.2.20现场设备、工业管道焊接工程施工及验收规范 GB50236981.3.2.21压缩机、风机、泵安装工程施工及验收规范 GB50275981.3.2.22制冷设备、空气分离设备安装工程施工及验收规范 GB50274981.3.2.23管道和设备保温、防结露及电伴热 03S4011.3.2.24洁净室施工及验收规范 JGJ71901.3.2.25全国通风管道配件图表工程概况本工程为中国人民解放军总医院药学大楼工程。其中给排水工程包括：生活、生产给水系统、排水系统、卫生洁具设施安装、消火栓灭火系统及灭火器设置、自动喷水灭火系统、采暖系统；通风空调工程包括空调循环冷却水系统、空调水系统、空调风系统及排风排烟系统；电气工程包括供配电系统、照明系统、线路敷设及设备安装、防雷接地系统、空调电气控制系统、火灾自动报警系统、电话、电视系统、网络布线系统。根据甲方要求，所有弱电工程在施工中只预留管路及穿带线，预留设备安装条件。消防自动报警系统、空调自控系统和空调机组设备由甲方供货，由甲方单独分包。净化区域内吊顶嵌入式灯具不包含在施工范围内。我公司根据招标文件、业主的要求以及设计图纸等编制了“解放军总医院药学大楼工程施工组织设计”。概述了工程项目的专业性特点、施工前的准备工作、施工进度计划、主要项目施工做法及要求、工程质量和安全保证措施，及对业主应尽的义务等。给排水工程第4章 生活、生产给水系统3.1.1 系统概况：1.生产用水量：自来水平均时用水量27.80m3/h，纯化水平均时用水量1.0m3/h，蒸镏水平均时用水量1.0m3/h，热水平均时用水量7.76m3/h。2.生产、生活用水分区供给，一三层由厂区给水干管直接供给，三层以上由设在地下二层的加压泵房加压供给。原水原水箱原水泵多介质过滤器活性炭过滤器加阻垢剂系统保安过滤器高压泵一级反渗透系统高压泵二级反渗透系统中间水箱中间水泵纯水箱电去离子系统纯水泵紫外线灭菌器2u过滤器用水点3.纯化水系统：流程如下：4.蒸镏水系统：去离子水泵多效蒸镏水机蒸镏水储罐(带夹套保温80)低区蒸馏水泵换热器高区蒸馏水泵换热器低区用水点换热器换热器高区用水点流程如下：去离子间、蒸镏水间的设备安装调试，管道连接安排专业生产厂家负责。3.1.2工艺流程：安装准备 现场加工 干管安装 立管安装 支管安装 管道试压 管道冲洗 管道防腐和保温 系统调试3.1.3施工做法及要求：1.本工程埋地的给水管采用给水铸铁管，石棉水泥接口，室内明装给水管采用衬塑钢管丝扣连接，纯化水、蒸镏水系统采用不锈钢管（316L，内壁电抛光），热水管采用铜管。2.预留孔洞及预埋铁件：1)在结构施工阶段配合土建专业搞好设备吊运孔洞的预留工作；管路安装孔洞的预留及预埋件设置工作亦应细致配合土建专业进行.管道穿钢筋混凝土墙和楼板、梁时，应根据图中所注管道标高、位置及时密切配合土建专业预留孔洞或预留套管,不许遗漏。2)板墙、楼板需要剔孔洞，必须在装修或抹灰前剔凿；剔混凝土楼板或断钢筋，必须先征得有关部门的同意并制定出相应补救措施后，方可剔凿。3.衬塑钢管，丝扣连接施工做法：1)衬塑钢管以冷轧钢带和热塑性塑料为原料，经氩弧焊成型的多孔薄壁钢管为增强体，外层和内层双面复合热塑性塑料的一种新型复合压力管材。由于钢板网管增强体背保覆在热塑性塑料中，因此这种复合管材既克服了钢管和塑料管的缺点，又具有钢管和塑料管的优点。2)丝扣连接施工做法：a螺纹应用符合要求的套丝机加工，套丝过程中应经常加油，从最后的1/3长度处起，板牙应逐渐放松，以便形成锥状。b检查螺纹应端正、清楚、完整、光滑，不得有毛刺、乱丝、断丝和缺丝现象。c螺纹加工时，应用力均匀，不得用加套管接长手柄的方法进行套丝。d螺纹连接时，应在管段螺纹外面敷上填料（聚四氟乙稀带或一氧化铅和甘油制成的粘稠混合物），用手拧入23扣，再用管子钳一次装紧，不得倒回，装紧后应留有丝尾。e管道连接后，应把挤到螺纹外面的填料清除掉，填料不得挤入管腔，以免阻塞管路。f一氧化铅与甘油混合后，需在10分钟后用完，否则就会硬化，不得再用。各种填料在螺纹里只能使用一次，若螺纹拆卸，重新装紧时，应更换新填料。g用砂轮锯断管后要将管口断面的管膜、毛刺清除干净；用手锯断管不允许扭断或折断，以防管口断面裂纹变形。h立管明装时立管可随着结构穿入，以减少立管接口。安装前先放线,确保立管竖直。i将管段分段调直后，再进行两段或数段调直，按图纸核对其管径、预留口方向、变径位置是否正确，并做好拆卸印记。3)衬塑钢管应远离热源，立管距灶边应小于400mm。4)衬塑钢管上的各种阀门应单独设固定支撑。5)管道安装前，应对材料外观和接头配合的公差进行仔细检查,必须清除管材及管件内外的污垢和杂物。6)冬季施工，对现场待安装的管道应采取防寒、防冻措施。管道严禁攀踏,或作搁搭脚手架、板等。7)管道系统安装末端的敞口处应随时封堵。8)系统的横管道应有25的坡度，坡向泄水装置。9)管道水平方向的弯曲,立管垂直度,平行管道或成排阀门的安装应符合下表的规定：管道和阀门安装允许偏差项 目允许偏差（mm）管道水平方向弯曲1米5每10米10室外架空、地沟、埋地每10米15立管垂直度1米3高度超过10米1010米以上，每10米10平行管道和成排阀门在同一直线上间距310)在管道可能受到碰撞的场合，应暗设或采取有效的保护措施。11)室内明设管道应在土建粉刷完毕前进行,安装前应首先复核预留孔洞的尺寸、位置是否正确。12)管道穿越屋面、楼板部位,应做防渗漏措施,按下列规定施工：贴近屋面或楼板的底部,应设置管道固定支承件。预留孔或套管与管道之间的环形缝隙用C15细石混凝土或M15膨胀水泥砂浆分两次嵌缝,第一次嵌缝至板厚的2/3高度,待达到50%强度后进行第二次嵌缝至板面,并用M10水泥砂浆抹高、宽不小于25mm的三角灰。13)管道穿越地下室外壁或混凝土水池壁时,必须配合土建预埋防水套管,套管内径宜比管道公称外径大3040mm。14)管道穿越无防水要求的墙体、梁、板时的做法应符合下列规定：靠近穿越孔洞的一端应设固定支承件固定管道。管道与套管或孔洞之间的环形缝隙应用M7.5水泥砂浆填实。15)管道敷设严禁有轴向扭曲，穿墙或楼极时不得强制校直。16)在管道各配水点,受力点处,必须采取可靠的固定措施。17)金属管配件与管道连接处的管卡应设置在靠金属管配件一端。18)管道安装应设置管卡或支架。管卡与管道接触应紧密。管道最大支承间距应符合下表的规定：管道支承最大间距管道外径（mm）横管（m）立管（m）冷水管热水管冷水管热水管63、751.61.42.52.090、1102.01.83.02.5140、160、2002.52.23.53.019)若采用金属管卡固定管道时，金属管卡与管道间应采用塑料或橡胶隔垫。4.埋地给水铸铁管，石棉水泥接口施工做法：1)水泥采用425号水泥。2)管及管件下沟前，应清除承口内部的油污飞刺铸砂及凹凸不平的铸瘤；柔性接口铸铁管及管件承插口的内工作面、插口的外工作面应修整光滑，不得有沟槽、凸脊缺陷；有裂纹的管及管件不得使用。3)沿直线安装管道时，管径公差组和最小的关节组对连接，接口的环向间隙应均匀，承插口间的纵向间隙不应小于3mm。4)石棉水泥在填打前拌和，石棉水泥的重量配合比应为石棉30%，水灰比宜小于或等于0.20；拌好的石棉水泥应在初凝前用完;填打后的接口应及时潮湿养护。5)石棉水泥做接口外层填料时当地下水对水泥有侵蚀作用时应在接口表面涂防腐层。接口填打后，管道不得碰撞及扭曲。6)水泥接口冬期施工时，要求有保温措施。5.热水铜管焊接连接施工做法：1)将铜管切成需要之长度，切割时应防止操作不当而使管子变形，管道断面必须与管子轴线成垂直，用钢锉将端面毛刺锉平、修光。当管径DN40mm时，可用砂轮锯切割；当管径DN32mm时，宜用手锯或割刀切割，避免管口变形。2)将铜管端部、配件内表面的油污清除干净，用0号金刚砂布或不锈钢丝绒打光。3)装配套接。调整铜管自由端和铜管接头承口处的装配间隙，使其尽可能均匀。铜管接头以及铜管由于击落等变形引起的情况，应进行必要的修正后，再进行装配。4)焊接：（1）根据铜管接头的大小选择焊枪，使用氧乙炔中性火焰均匀加热被焊铜管承口部分；（2）用加热的焊条（钎料）粘取适量焊粉（钎剂）均匀地抹在缝隙处，并尽可能快速将母材加热。（3）当温度达650750时，送入焊条（切勿将火焰直接加热焊条）。毛细管作用产生的吸引力使熔化后的液态焊条往缝内渗透，当焊条全部熔化时停止加热。（4）焊后处理：a.钎焊结束后，黄铜管件自然冷却，紫铜管件应用湿布冷却和拭揩连接部分，以稳定焊接部分，同时可去掉钎焊产生的熔渣。b.加焊粉焊接的接头应在焊缝处用10%的柠檬酸溶液清洗残渣，然后再用热水毛巾擦净。c.钎焊后用流水冲洗管道，以免残余熔渣滴在管路内，引起管内污染或事故。5)铜管焊接注意事项：（1）DN32mm的铜管及管件接头可不加焊粉；（2）火焰调节的大小以使火焰本身包围小直径管子和配件为准。应先加热管子，后加热配件，火焰在管子和配件上来回交替加热，以得到均等的热量，不得在管子或配件上某一位置停留过久，以免引起钎剂干涸，管子变形及配件开裂等现象。焰心的尖端不得接触金属表面，火焰应保持运动状态，使热量均匀分布在尽可能大的区域里；（3）当焊缝处焊条全部熔化时即停止加热。由于钎料流动性比较好，若继续加热，钎料会不断往里渗透，不容易形成饱满的焊角；（4）避免铜管接头的温度过高，加热时间过长，而使铜管接头强度降低；（5）安装时尽量避免倒立焊。当遇到此情况时，可采用如下两种解决方案：a.将焊炬火焰对准接头上部加热进行倒立焊。为避免焊料下淌，可使用石棉绳扎在焊件下面进行阻流。b.局部拆卸避免倒立焊。将该立管倒立焊点以下部位管件的向上承口二次加热，待钎料熔化后，抽出该段立管，将该段立管一端装配焊接完毕后，重新插入原承口管件，再次加热焊接。6)套管安装：（1）铜管穿承重墙和楼板时均要求加套管，套管高出地面50mm，穿墙套管两端与饰面平，套管与工作管间隙填塞油麻，并用密封膏封闭严密。（2）管道穿过地下室或地下构筑物外墙时，应预埋防水套管。对有严格防水要求的，应采用柔性防水套管，一般可采用刚性防水套管。（3）埋地铜管宜加防护套管，套管与铜管间隙填塞油麻。（4）套管规格：一般穿墙套管，套管内径至少应比工作管外径大25mm。穿楼板套管及防水、防护套管，套管应比工作管大2号，或套管内径比工作管外径大40mm。7)管道支架安装：由于目前厂家配套支架调节性较差，不能很好地适应现场变化，故建议管卡均单独加工。（1）由于立管穿楼板处均设套管，故立管每层设管卡，层高H5m时，每层设一立管卡，管卡距地1.51.8m；当4mH5m 时，DN15铜管每层至少设2个管卡；当H5m时，每层至少设2个管卡。2个管卡可对称安装。（2）铜管支架的最大安装间距如下：规格（mm）1520253240506580100125150立管卡间距（m）1.82.42.43.03.03.63.63.63.63.64.2水平管卡间距（m）1.21.81.82.42.42.73.03.03.03.03.6（3）立管卡或水平托架： （a）DN25mm的立管，可使用普通扁钢单、双立管卡固定；DN25mm水平管距墙不超过60mm时，可采用普通扁钢单、双立管卡作托架，在拐弯及易受外力变形部位需加设管卡。如果沿用钢管扁钢单、双管卡，由于钢管外径较同规格铜管外径大46mm，故管卡内需衬垫=3mm厚胶皮或厂家提供的专用白色塑料管壳。（b）DN32mm时，可采用镀锌扁钢“U”形卡，立管还可采用C3型镀锌扁钢抱卡，用内丝膨胀螺栓与墙生根；DN25mm水平管距墙超过60mm时，可采用镀锌扁钢“U”形卡，包塑铜管可直接使用圆钢“U”形卡。（4）吊架： （a）包塑铜管：一般管径DN25mm的铜管可直接用圆钢吊环。（b）无包塑铜管：一般管径DN32mm的铜管可采用镀锌扁钢吊环。为便于吊环内衬垫胶皮及安装方便，建议扁钢吊环制作成带转轴或扣的开式吊环。（c）吊架生根可采用透眼、膨胀螺栓及预埋铁件生根等方法，但考虑结构的安全性，DN100mm时建议不采用膨胀螺栓生根。（d）在设有圆钢吊架之类安装的水平长管段上，每隔12米应设固定支架以免管道摆动。（5）成排管道支架： （a）2根及以上铜管并行时，调整各规格管道坐标，使管道间距一致，安装整体型钢支架。 （b）整体型钢支架间距尽可能按小管道最大支架间距考虑，如果小管道与其它规格管道支架最大间距相差较大时，小管道可在适当位置增设支架。（6）镀锌扁钢管卡与无包塑的铜管间垫=3mm石棉板（热水）或橡胶垫（冷水）。6.薄壁不锈钢管式连接施工技术要求：1)施工安装前,施工人员应了解工程的结构构造形式、与各类管道的关系,且应根据设计施工方案,确定土建工种和其他设备工种配合措施。2)施工安装人员应掌握和了解薄壁不锈钢管材、管件的主要物理力学性能和连接技术,管道安装应尽量做到一次断料、连接成功,安装工人应培训上岗,必要时应进行考核合格后上岗。3)管道工程施工前应配合土建做好管道穿越墙体、楼板的预留孔洞、预埋套管和必要的凿洞及凿槽工作。留洞、留槽尺寸应按设计图进行，做到洞位、槽位和管径正常无误。4)管材管件已经过内外表面质量检查，管材表面污物己清除,合格管材按品种堆放整体。施工所用的专用工具能保证正常施工,且不得作为也用。5)管道断料:DN50mm管材宜使用专用割刀手工断料,或机械切割机进行断料；DN50mm管材宜使用专用机械切割机断料。手工割刀应有良好的同回圆形。6)管材在安装前发现有纵向弯曲的管段,应采用手工方法进行校直，道在施工中不得抛、摔、踏踩。7)管道不得用于挂、攀、支、吊,不得系安全带、搭搁脚手架，也不得有其它损伤管道的行为。8)管道与管道附件连接应采用带KG螺纹的管件。管材外壁不得以任何方式加工螺纹。9)管道安装时应将表示管材的介质工作温度、产品标志等字样处于醒目位置。10)管道系统安装完成或告一段落时，应将管口开敞处，采用专用材料及配件及时封堵，以免污物侵入。11)管道系统安装应做到很平竖直，横管应有不小于0.003的坡度坡向泄水点或配水点。12)管道转弯宜采用管件连接。DN50当采用质管材折曲转弯时，其弯曲半径应不小于12DN，冷热水管道应采用金属管卡和支吊架，卡吊支座应与墙体结构牢固固定，明装管道管卡与管材固定的卡环采用不锈钢材质。13)室内管道敷设应按规定合理选用管件,采用卡套式连接方法。14)室内DN32明装支管道应在建筑装饰结束后,按以下程序安装：(1)按木规程规定确定管道和配水点的管卡位置,当饰面为瓷砖时宜将管卡定在砖缝位置；(2) 根据管径选定各种管道与装饰面净空距离,应符合有关规定,保持饰面与管中心线一致；(3) 管材正确断料并配置管件,先加工分段组合件,再按设计安装到位；(4)管道在管卡位置坚固前应进行横向及竖向的安装质量检查，合格后紧固管卡并清理管道表面污物；(5)管道试压或管道冲洗结束,宜采用合理措施保护成品。15)支吊架间距应符合下表的规定：立管和横管最大支承间距(m)管径DN（mm）2025324050637590110立管2.02.32.63.03.54.24.84.85.0不保温横管1.51.82.02.22.52.83.23.84.0保温管横管1.21.61.82.02.32.52.83.23.5注: 立管穿越楼板层应为固定支承点,热水管穿越楼层在楼板上或楼板下设固定支承；配水点两端应设支承固定,支承件离配水点中心间距不得大于150mm；管道折角转弯,在折转部位500mm位置应设支承固定；立管应在距地(楼)面1.61.8m处设支承。16)不锈钢管材与管件连接形式、管件本体材料、密封及紧固方法见下表：管材与管件连接形式连接形式管件本体材料密封方法紧固方法适用范围卡套式锻压铜件镀铬或不锈钢铸件管材头部锤形橡胶圈密封管材表面粘结专用管套或压凹槽用螺母压紧DN32冷热水管道系统注:橡胶密封件材庆采用三元乙丙胶EPDM或氯丁胶(NBR)。17)连接使用的工具、橡胶圈等由生产企业配套供应。18)管材、管件当采用管材端口径向密封时,端面嵌入的橡胶圈应紧固、压缩,其压缩变形程度在插入管件时有一定阻力,不得有松弛现象。7.给水管道支吊架安装：管道支、吊架的间距及做法应参见技术规格说明书及有关规范和标准图集，且需根据现场实际情况设置支架,管道支架或管卡应固定在楼板上或承重结构上。；1)管道及其部件必须用支吊架固定稳固，不得把管道及其部件的重量传递给设备承受，如连接设备水泵等须提供附加支架，以防设备过度受力。2)管件与管道为不同材质时，两者之间应安装垫片。3)水平安装的管道支吊架一般应设置在建筑物的钢筋混凝土梁的侧面或楼板；垂直安装的管道（含在管井内安装）在多层的楼板处设支架。4)在直管段部分，按设计图纸和规范要求，测定好吊卡位置和标高，找好坡度，将预制好的型钢吊架用膨胀螺栓固定在砼梁侧面、楼板或墙面上；支、吊架安装应平整、牢固，与管道接触良好；所有金属支吊架都做防腐处理。5)管井内所有立管均固定在各层楼板上；固定支架采用槽钢制作，固定在砼结构的预埋件上；如果没有预埋件，可用膨胀螺栓固定在砼结构上。6)水平和垂直的热水管道在适当位置都应配有导向支架，以能有效地控制因热涨冷缩所产生的移动和配合伸缩圈及伸缩器的效能，导向支架的布置和间距应根据伸缩器制造厂所建议安排。8.阀门安装：1)阀门种类、规格型号符合规程、规范要求。2)所有阀门安装前按制造厂标定的压力逐个做水压试验，合格后方可安装，不能用系统整体试压来检验阀门质量。阀体的强度试验：试验压力为公称压力的1.5倍，阀体和填料处无渗漏为合格。严密性试验：试验压力为公称压力的1.15倍，阀芯密封面不漏为合格。3)阀门安装前，应按设计图纸核对其型号，并按介质流向确定其安装方向；4)阀门安装和手柄方位根据现场情况进行安装并使其便于安装和操作,同一房间或同一位置安装高度应一致, 暗装在管井、吊顶内的管道，凡设阀门及检查口处均应设检修门或检修口。9.套管安装：1)给水管道穿墙壁或楼板，应设置钢制套管，排水管穿楼板应预留孔洞，管道安装完后将孔洞严密捣实，立管周围应做高出建筑地面50mm的阻水圈。套管内径应比管外径大2号，下面与楼板下齐，上面比楼面高50mm，底部应与饰面相平,管间隙用油麻填实，并用沥青灌平。根据所穿部位的厚度及管径尺寸确定套管规格、长度。安装保温水管，其套管内径应满足设计规定厚度的保温层通过。2)管道穿外墙及伸缩缝处加钢性防水套管：刚性穿墙防水套管安装图10.管道安装时还应注意以下几点：1)管道安装时，应及时固定和调整支吊架，支吊架位置应准确，安装应平整牢固，与管子接触应紧密；2)导向支架或滑动支架的滑动面应洁净平整，不得有歪斜和卡涩现象，其安装位置应从支撑面中心向位移反方向偏移，偏移量应为位移值的1/2；3)支吊架的焊接应由合格焊工施焊，并不得有漏焊、欠焊或焊接裂纹等缺陷，管道与支架焊接时，管子不得有咬边、烧穿等现象；4)管架紧固在槽钢或工字钢翼板斜面上时，其螺栓应有相应的斜垫片；5)管道安装时，不宜使用临时支吊架，当使用临时支吊架时，不得与正式支吊架冲突，并应有明显标记，在管道安装完后拆除。6)卫生间给水管尽量暗装在墙（指非剪力墙）槽内或吊顶内，排水管均暗装在吊顶内。7)暗装管道均应在阀门及检查口处设检修口。11.管道的试压：1)管道安装完毕进行综合水压试验，必须按设计规定和规范要求对管道进行分系统强度和严密性试验。2)冷水管道试压：冷水给水系统管道试压前必须排净空气，给水管以1.5倍工作压力，并不小于0.6Mpa的试验压力作水压试验，十分钟内压力下降不大于0.05Mpa，同时检查各连接处不得渗漏为合格。3)热水管道试压：热水给水管道系统在试验压力下10min内压力降不大于0.02Mpa，然后降至工作压力检查，压力应不降，且不渗不漏。12.冲洗：管道在交工使用前按规范要求进行水冲洗和消毒冲洗。冲洗时应避开用水高峰，并保证有不小于1.5m/s流速的冲洗水连续冲洗，冲洗至出口处水样与进口处目测同样清澈、无污浊物为止。冲洗水流不得经过所有设备。管道应采用含量不低于20mg/L氯离子浓度的清洁水浸泡24h，再次冲洗，经消毒冲洗后的水质经有关部门化验后应符合相关标准要求。13.管道保温：辐射在吊顶内的给水管道按03S401作防潮保温。14.水表安装：水表应安装在便于检修、不受曝晒、污染和冻结的地方。表前与阀门应有不小于8倍水表接口直径的直线管段。表外壳距墙表面净距为1030mm；水表进水口中心标高允许偏差为10mm。15.水泵安装：1)泵类等设备安装应符合规范和设计要求。进出水口应加橡胶软接头，泵的稳装、平稳、牢固、不偏不斜，基础连接板下加防震垫，固定螺栓应加平光垫和弹簧垫。水泵运转前应先注油，填满料，连接法兰不得有渗漏，并检查叶轮与泵流是否相碰，电机转动方向是否正确。2)水泵安装的外观质量检查：泵壳不应有裂纹、砂眼及凹凸不平等缺陷。3)水泵试运转，叶轮与泵壳不应相碰，进、出口部位的阀门应灵活。轴承温升应符合产品说明书的要求。4)污水泵安装前，污水泵坑、集水井内应清理干净，底部应平整；污水坑内有防水要求的，污水泵的安装应在防水做完后进行，安装时应注意不要破坏防水层。5)考虑到污水泵坑、集水井内的水中携带的杂质较多，为避免水泵叶轮在工作中受损，在水泵的底部应设置杂质隔离网（可用不锈钢丝网现场制作）。6)安装污水泵时，应使用水泵自带的吊环为吊装受力点，切忌不要扯拽污水泵的电源线，同时保证电源线的绝缘良好。第5章 排水系统3.2.1系统概况：1.本楼排水为分流制。2.屋面雨水采用内排水密闭系统，排入院区雨水管。3.生活污水经化粪池处理后排入院区污水管，生产废水直接排入院区污水管。3.2.2工艺流程：安装准备 现场加工 干管安装 立管安装 支管安装 卡件固定 封口堵洞 闭水试验 通球试验3.2.3施工作法与要求：1.本工程生活污水及生产废水管采用柔性接口机制排水铸铁管，室内雨水管采用焊接钢管，焊接连接，埋地及排出管采用给水铸铁管，石棉水泥接口。2.柔性接口机制排水铸铁管施工做法：1）管材外表面应光滑，无气泡、裂纹，管壁均匀，色泽一致，直管段挠度不大与1%。管件造型规矩、光滑，无毛刺。2）水平管道相互连接采用45度斜三通或双45度进行连接。3）管道接口，卡箍对接，柔性接口铸铁直管及管件材质为灰口铸铁，制造密封胶圈的材料为天然橡胶。4）立管与横管采用双45度连接,立管根部必须设可靠支架。5）污水立管首层、顶层、其余隔层设检查口，检查口距地面（或楼板面）1.0m。排水管道上所用的三通及四通应采用90度的斜三通及90度的斜四通，以保证排水通畅。排水立管上的检查口材料与管道一致。排水立管与排出管连接时，应采用两个45度弯头。6）吊顶内及卫生间内排水管尽量贴顶板或贴梁安装。3.焊接钢管焊接连接施工做法：1）对焊工的要求：由于是承压管道，凡参加此项工程施工的焊工应具有劳动局颁发的焊工证。2）焊接方法：氧乙炔焊：一般适用于外径小于或等于57毫米，壁厚小于3.5毫米的碳素钢管道焊接及紫铜管焊接。手工电弧焊：一般适用于外径大于57毫米的无缝钢管、螺旋电焊管焊接。焊接接头型式：管道对接， 坡口型式：V型；母材 A3；焊接材料E4303（结422）3）焊前准备工作：管道安装点固前应将坡口内外表面（不大于10mm范围内）的油污、锈垢等清理干净。再次检查管道有无裂纹、夹层、锈蚀等缺陷。电焊条使用前要按焊条说明书要求烘干。4）DN50（含）以下的管道用砂轮锯切割，DN50以上的管道用氧乙炔火焰切割，切口表面应平整，无裂纹、重皮、毛刺、凹凸、缩口、熔渣、氧化物、铁屑等；切口端面倾斜偏差不应大于管子外径的1%，且不得超过3mm（见下图）：3第1卷5）对接管道坡口型式及间隙坡口角度（度）间隙（mm）钝边（mm）点焊长度（mm）60021.541210256）焊接工艺参数管径（mm）焊接层次焊条直径焊接电流（A）焊条角度38-5712.5一层7080应随焊接空间位置不断变化22.5二层657515913.2一层11012023.2二层90100 7）焊缝加强面高度和宽度 壁厚（mm）3456710V型坡口焊缝加强高h(mm)1121焊缝宽度b（mm）盖过每边坡口约12mm注意：法兰内侧的焊缝不得凸出法兰密封面。8）管子对口时，应在距接口中心200mm处测量平直度，当管子公称直径小于100mm时，允许偏差为1mm；当管子公称直径大于或等于100mm时，允许偏差为2mm。但全长允许偏差为10mm。200a管道对口平直度9）管道连接时，不得用强力对口、加偏垫或加多层垫等方法来消除接口端面的空隙、偏斜、错口或不同心等缺陷。10）直管段上两对接焊口中心面间的距离，当公称直径大于或等于150mm时，不应小于150mm；当公称直径小于150mm时，不应小于管子外径；D150当D150时DD当D150时11）焊缝距离弯管起弯点不得小于100mm，且不得小于管子外径；12）环焊缝距支吊架净距不应小于50mm，需热处理的焊缝距支吊架不得小于焊缝宽度的5倍，且不得小于100mm。13）管道焊缝不得置于穿墙洞口内或外加套管内。不宜在管道焊缝及其边缘上开孔。14）埋地钢管的防腐层应在安装前作好，焊缝部位未经试压合格不得防腐，在运输和安装时应防止损坏防腐层。4.给水铸铁管石棉水泥接口施工做法详见给水系统。5.固定支架：1)须用槽钢固定在建筑结构上作为管道的固定支架安装；2)管道固定点的设置须配合有关管道的改向和管网内的伸缩器及伸缩管弯，以能有效地将管道系统因膨胀、收缩及内压力所产生的推力和回应力传递到建筑结构上。3)管道固定支架同时要承受管道水压试验时所产生的较高轴向推力。4)立管每层装一个管卡，安装高度为距地面1.5m,同一房间或同一位置管前应安装在同一高度。5)排水管上的吊钩或卡箍应固定在承重结构上，固定件间距：横贯不得大于2m，立管不得大于3m。层高小于或等于4m，立管中部可安装一个固定件。6)立管底部的支吊架要求固定，防止立管下坠；立管每层设置一个地平负载卡子；水平管道支架可采用以下三种方式：(1)普通吊架: 管径DN100，并且吊点安全可靠，不影响结构的安全性时，可采用胀栓生根；(2)加强吊架。管径DN125或无可靠吊点时，可采用顶板预埋铁件或预留孔洞；(3)型钢托架。管径DN125或无可靠吊点时，可采用型钢预埋件生根。6.排水管道穿地下室外墙时应加刚性防水套管，具体做法详见给水系统。7.排水管穿楼板应留孔洞，管道安装完后将孔洞严密捣实，立管周围应做高出建筑地面50mm的阻水圈。管道穿墙及楼板处均设钢套管，套管内径应比管外径大2号，下面与楼板下齐，上面比楼面高20mm，底部应与饰面相平，管间隙用油麻填实，并用沥青灌平。所有水管穿墙后其缝隙处用膨胀水泥砂浆堵严。根据所穿部位的厚度及管径尺寸确定套管规格、长度。排水塑料管按相关规范及标准图的要求设置伸缩节；管径大于等于100mm的明敷立管在楼板贯穿部位设置阻火圈。8.排水立管上检查口的安装高度距各层板面1.0m；通气管高出屋面保温层0.7m。排水管道上所用的三通及四通一般应采用90度的斜三通及90度的斜四通，以保证排水通畅。排水立管上的检查口材料一般与管道一致。9.排水管道均采用标准坡度：DN50DN100DN150DN200i=0.03i=0.02i=0.01i=0.0110.地漏的水封应大于50mm，地漏篦子均采用不锈钢。11.DN50，DN75，DN100的排水管道上的清扫口，其规格与管径相同；DN100的排水管道上的清扫口规格均为DN100。12.满水试验：水箱、水池做满水试验，按给水排水构筑物施工及验收规范GBJ14190进行。13.排水管道灌水及冲洗试验：1)灌水试验：隐蔽的排水管道在隐蔽前必须分层做灌水试验。满水15分钟，再灌满观察5分钟，以液面不下降，管道及接口无渗漏为合格，施工完毕的管道必须进行严格的通水试验。2)冲洗试验：排水管道冲洗以管道通畅为合格。14.通球试验：系统通水试验进行后，对每根污水立管和水平干管至引出口处进行投球试验，通球率必须达到100，球体不小于管径的2/3，投球后管道通畅无阻为合格。15.管道保温：敷设在吊顶内的排水管道按03S401作防潮保温。16.雨水管道灌水、通球试验：1)雨水管道必须做灌水试验。满水试验1小时，以液面不下降为合格。施工完毕的管道必须进行严格的通水试验。2)通球试验：系统通水试验进行后，对每根雨水立管至引出口
