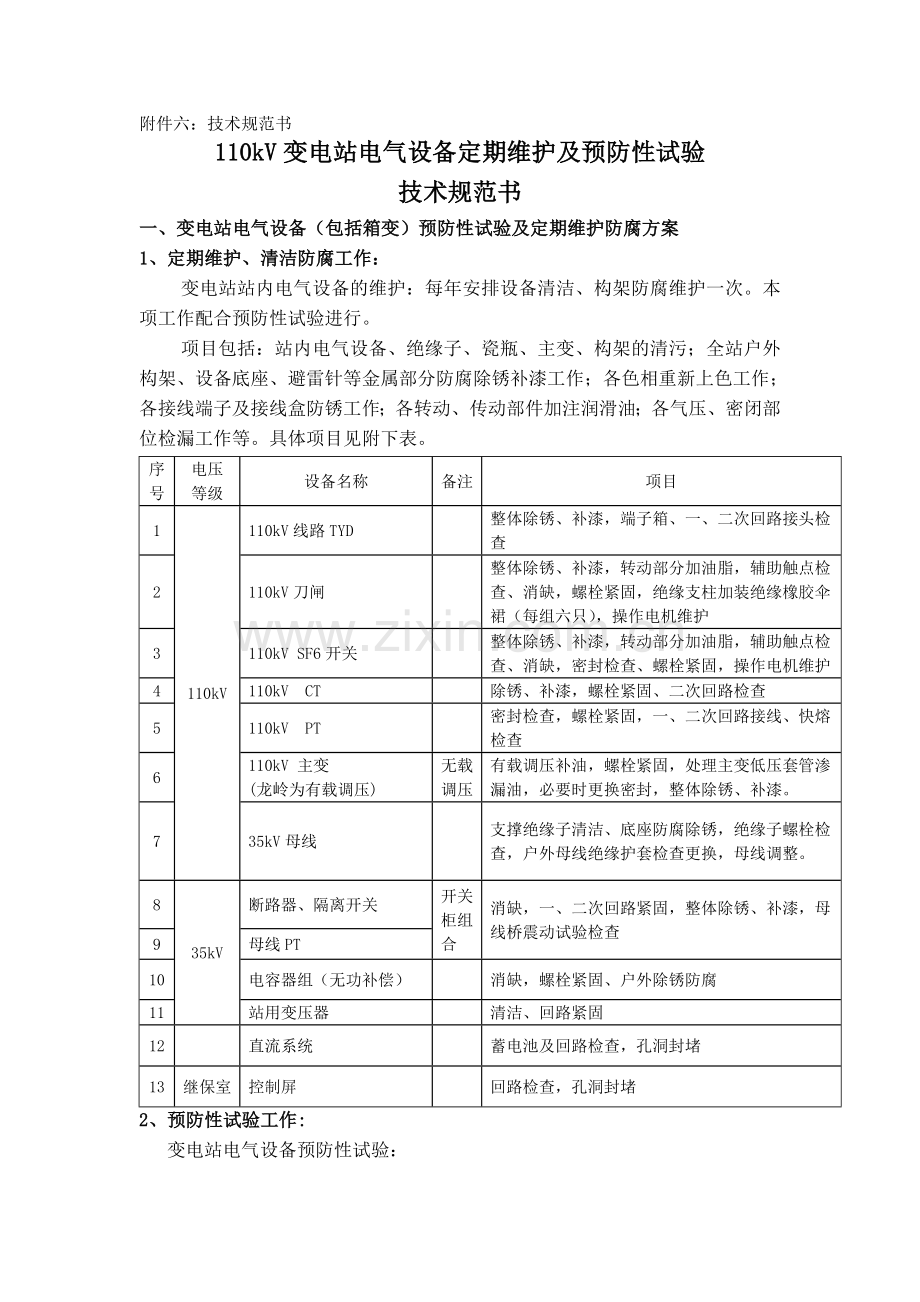

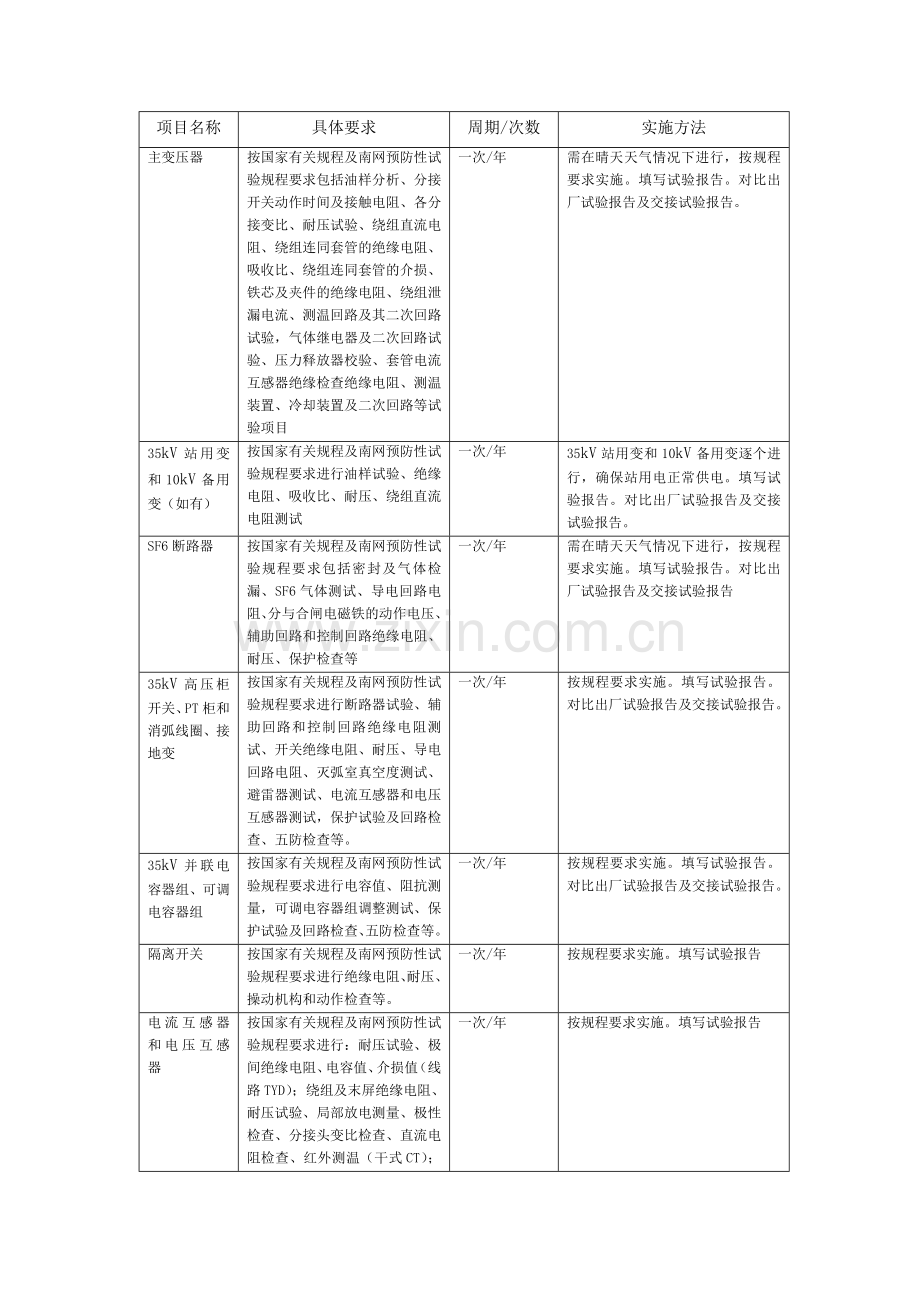

附件六：技术规范书110kV变电站电气设备定期维护及预防性试验技术规范书一、变电站电气设备（包括箱变）预防性试验及定期维护防腐方案1、定期维护、清洁防腐工作：变电站站内电气设备的维护：每年安排设备清洁、构架防腐维护一次。本项工作配合预防性试验进行。项目包括：站内电气设备、绝缘子、瓷瓶、主变、构架的清污；全站户外构架、设备底座、避雷针等金属部分防腐除锈补漆工作；各色相重新上色工作；各接线端子及接线盒防锈工作；各转动、传动部件加注润滑油；各气压、密闭部位检漏工作等。具体项目见附下表。序号电压等级设备名称备注项目1110kV110kV线路TYD整体除锈、补漆，端子箱、一、二次回路接头检查2110kV刀闸整体除锈、补漆，转动部分加油脂，辅助触点检查、消缺，螺栓紧固，绝缘支柱加装绝缘橡胶伞裙（每组六只），操作电机维护3110kV SF6开关整体除锈、补漆，转动部分加油脂，辅助触点检查、消缺，密封检查、螺栓紧固，操作电机维护4110kV CT除锈、补漆，螺栓紧固、二次回路检查5110kV PT密封检查，螺栓紧固，一、二次回路接线、快熔检查6110kV 主变(龙岭为有载调压)无载调压有载调压补油，螺栓紧固，处理主变低压套管渗漏油，必要时更换密封，整体除锈、补漆。735kV母线支撑绝缘子清洁、底座防腐除锈，绝缘子螺栓检查，户外母线绝缘护套检查更换，母线调整。835kV断路器、隔离开关开关柜组合消缺，一、二次回路紧固，整体除锈、补漆，母线桥震动试验检查9母线PT10电容器组（无功补偿）消缺，螺栓紧固、户外除锈防腐11站用变压器清洁、回路紧固12直流系统蓄电池及回路检查，孔洞封堵 13继保室控制屏回路检查，孔洞封堵2、预防性试验工作: 变电站电气设备预防性试验：项目名称具体要求周期/次数实施方法主变压器按国家有关规程及南网预防性试验规程要求包括油样分析、分接开关动作时间及接触电阻、各分接变比、耐压试验、绕组直流电阻、绕组连同套管的绝缘电阻、吸收比、绕组连同套管的介损、铁芯及夹件的绝缘电阻、绕组泄漏电流、测温回路及其二次回路试验，气体继电器及二次回路试验、压力释放器校验、套管电流互感器绝缘检查绝缘电阻、测温装置、冷却装置及二次回路等试验项目一次/年需在晴天天气情况下进行，按规程要求实施。填写试验报告。对比出厂试验报告及交接试验报告。35kV站用变和10kV备用变（如有）按国家有关规程及南网预防性试验规程要求进行油样试验、绝缘电阻、吸收比、耐压、绕组直流电阻测试一次/年35kV站用变和10kV备用变逐个进行，确保站用电正常供电。填写试验报告。对比出厂试验报告及交接试验报告。SF6断路器按国家有关规程及南网预防性试验规程要求包括密封及气体检漏、SF6气体测试、导电回路电阻、分与合闸电磁铁的动作电压、辅助回路和控制回路绝缘电阻、耐压、保护检查等一次/年需在晴天天气情况下进行，按规程要求实施。填写试验报告。对比出厂试验报告及交接试验报告35kV高压柜开关、PT柜和消弧线圈、接地变按国家有关规程及南网预防性试验规程要求进行断路器试验、辅助回路和控制回路绝缘电阻测试、开关绝缘电阻、耐压、导电回路电阻、灭弧室真空度测试、避雷器测试、电流互感器和电压互感器测试，保护试验及回路检查、五防检查等。一次/年按规程要求实施。填写试验报告。对比出厂试验报告及交接试验报告。35kV并联电容器组、可调电容器组按国家有关规程及南网预防性试验规程要求进行电容值、阻抗测量，可调电容器组调整测试、保护试验及回路检查、五防检查等。一次/年按规程要求实施。填写试验报告。对比出厂试验报告及交接试验报告。隔离开关按国家有关规程及南网预防性试验规程要求进行绝缘电阻、耐压、操动机构和动作检查等。一次/年按规程要求实施。填写试验报告电流互感器和电压互感器按国家有关规程及南网预防性试验规程要求进行：耐压试验、极间绝缘电阻、电容值、介损值（线路TYD）；绕组及末屏绝缘电阻、耐压试验、局部放电测量、极性检查、分接头变比检查、直流电阻检查、红外测温（干式CT）；绝缘电阻、耐压、局部放电（母线PT）；以及二次回路压降检测检查等。一次/年按规程要求实施。填写试验报告二次回路检查试验按国家有关规程及南网预防性试验规程要求进行绝缘电阻检查、信号测试、回路传动等。一次/年按规程要求实施。填写试验报告。直流系统检测、蓄电池充放电按国家有关规程及南网预防性试验规程要求进行充电模块检查、信号测试、电池容量、蓄电池充放电一次、保护检查等。一次/年按规程要求实施。填写试验报告。线路、主变等保护装置校验（包括与对侧站的保护联调试验）按国家有关规程及南网预防性试验规程要求进行保护回路检查、保护校验、保护定值检查、通道检测等。一次/年按规程要求实施。填写试验报告。避雷器检测检测绝缘电阻（本体、底座）、直流参考电压和75%参考电压下的泄漏电流、放电计数器校验、红外测温 一次/年按规程要求实施。填写试验报告。故障录波器录波测试一次/年按规程和设备使用说明书和设计图纸要求实施。填写试验报告。箱式变压器（关山风电场对环网柜进行试验）按国家有关规程及南网预防性试验规程要求包括油样分析、吸收比、耐压、绕组直流电阻、绝缘电阻等试验项目每年完成1/3的箱变检测试验，3年一个周期完成全部箱变试验结合停电维护进行。填写试验报告。对比出厂试验报告及交接试验报告。其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的安全生产目标责任书为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：一、目标值：1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。2、现金安全保管，不发生盗窃事故。3、每月足额提取安全生产费用，保障安全生产投入资金的到位。4、安全培训合格率为100%。二、本单位安全工作上必须做到以下内容： 1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。 2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。 3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。 4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。 5、在公司及政府的安全检查中杜绝各类违章现象。 6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。 7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。 8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。 10、必须按规定对单位员工进行培训和新员工上岗教育；11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。 三、 安全奖惩： 1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。 2、每月接受主管领导指派人员对安全生产责任状的落
