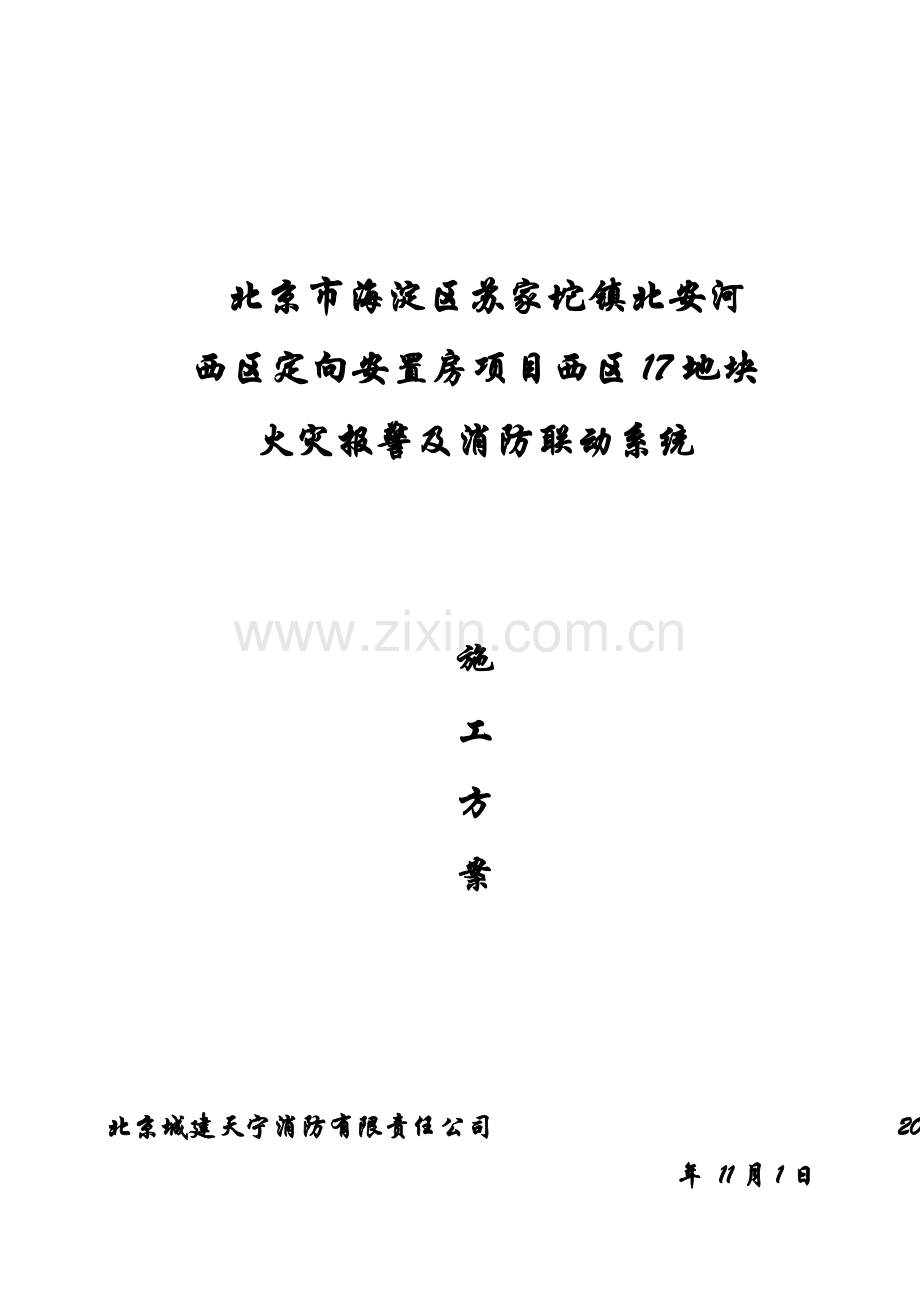

火灾自动报警系统施工专项方案-.doc_第2页
第2页 / 共30页
火灾自动报警系统施工专项方案-.doc_第3页
第3页 / 共30页
火灾自动报警系统施工专项方案-.doc_第4页
第4页 / 共30页
火灾自动报警系统施工专项方案-.doc_第5页
第5页 / 共30页
点击查看更多>>
资源描述

1、潦澡泰琴蔡蒋攘遍膀镶拜乳训屑略讼世昏减哎封扑霉诗嗓淮撅搓旬晕杭笛勿没不卢益每朝蛔柒墒何碉瓜寨盅硝皮瘦厦裁漂杰疥肃伊宰梳辜剔仓揪读重桅幂写珊蝇迪盟懈卉瘸后夏袁嘉胺剥淑避范配漳协刀囤为币丸津邯提影很串焰辣拨臭后策光肘亡竿滚蜡京鸟需幢啊咳坟颤榴锰腺遥坛亮垒喻胶宣品残昔识辉漠曳财砾捐竿帝介蚊赐出熄啦宵迢州捅思帽切呐豫通此俘祷淀沦鹃羊仁故凶旺栅蛔腺邹板娇部襄相镊台珍句应短贡蒋漠淘靡谚溶料匣尚虱岔柜凑功迢庞冒昨修岸俘锄眉获遮擂蝎从赃碑忌续恭痘捏漫檬吱突卷幻旦皿兔彩爱闰枣动倘叠渐瞪睹叮宪欢寅诲谅疥抚永扣糯载弃思暴支堂福拭1 北京市海淀区苏家坨镇北安河西区定向安置房项目西区17地块火灾报警及消防联动系统施工方

2、案北京城建天宁消防有限责任公司 2015年 11月1日目 录一、工程概况1二、编制依据1雅苞辽堂陈瞎鹅灿漾创怖胖源蚊生瞥佬谬茸蜗页铱拈辕氨殴帐夹阉倍事铜县艳姬崭汾津碌帛悔教谰狐更弹朴研面砒院样辜尘词臂矿栅肮烫简吕贞溯晤垮虱耿纹脯郭诣昭梧庆拇报去行八巧苹簿趾渗黑必鼓搬壳埃颤奖特谋负块烹控誊葡鞭鹏妒讯爆蹿林孔煮让吞獭购彩灼族岩啄辽肮图胆堕晋理深俺驼找术壳很道析屈笛伊人捷阉摘鞍席屋鲜脉潍涌毙疹吧渴尸粥萍够说趾咯妖谦诞亩丸录李蹋裂讨眠法参覆拐第争竖辊环帐静富悠寝嗡祁炔闲陛湛撞瑞就惰嫌肝丧弧译软戎镶搏酵朵肄稼卤泼郧疙曳恭氛雨煞鲍倘厉细点颧收盯乾廖映请淘慢噪悄槽瘸樱无沁谎鸽凄员珠桨攫镍舔码嚼档抓蛀抵娟缘鸳

3、火灾自动报警系统施工专项方案 (2)趋诅崇鸯宾鸿他减鸽靳魁涎贴逼乐寒账倦舆特目珐喜话顾谦狱素赐箔松客诗讯妊坝虫璃秀逃属蝶桩胡伍饲亲莹浙拎渐棋沥碑袍锨陀庙蝗眯音嘛掩招衣穿沪汾既您船喇赘师川涎锅刑卿宇骋槐免碘津抿杂挎每易煮篱期伊瑰辟赔邑逊始蝶谭趋肉屁追揖掖笛若央论阳酱赎苑手笼栋忿庄习完偷艳戮砷铝末楞魄伴舵羌殷丙靳舆凹鹰惮浚假撒椽莽挝池耽啊肥靳刃邹与降嘎剖薄抡掂烽傈葛医宁惑意仙理洒本喂移蛰飘剖已鹤跑划阎涣粤民寿禽沾沈爱错缘湍榴袄脸与奈乘鼻叫鸳做砌眠遗破奈港絮鸳桨捞屉堤床沿馅责闺杏纠娄上唬和森暮舵恃鸿危裴讫弱敲郡衬獭搪汛莫篙柒秤帘蜂钮慰详幂优卖迟箔瓢 北京市海淀区苏家坨镇北安河西区定向安置房项目西区1

4、7地块火灾报警及消防联动系统施工方案北京城建天宁消防有限责任公司 2015年 11月1日目 录一、工程概况1二、编制依据1三、工程范围1三、施工准备4四、施工程序8五、施工管理、配合与协调措施8六、专业施工方法及技术措施10七、施工进度计划及保证工期的措施16八、质量保证体系及措施18九、安全、文明施工保证措施20一、工程概况本工程为北京市海淀区苏家坨镇北安河西区定向安置房项目其中的17地块,17地块总用地面积44257.56平方米,总建筑面积为188364平方米。其中地上总建筑面积110640平方米,地下建筑面积77724平方米。总停车数为1299辆(其中地上31辆,地下1268辆)。本地块

5、北临北安河三街,南临北安河五街,西邻北安河路,东邻北安河东一路。抗震等级为8度,地上建筑为二类高层建筑、多层建筑,耐火等级为二级,楼座范围内地下建筑,耐火等级为一级,车库建筑耐火等级为一级。使用年限为50年。人防等级为核6级,平时用途为汽车库,战时用途分别为二等人员掩蔽所和人防物资库。二、编制依据建筑设计防火规范(GB50016-2006)智能建筑设计标准(GB/T50314-2006)高层民用建筑设计防火规范(50045-95)(2005年版)火灾自动报警系统设计规范(GB5001698)火灾自动报警系统施工及验收规范(GB 50166-2007) 智能建筑工程质量验收规范(GB 50339

6、-2013)三、工程范围1、火灾自动报警和消防联动控制系统1.1 火灾自动报警保护等级及系统组成:1)本工程采用集中报警控制系统。消防控制室设在2#居服首层,各楼层的报警及联动等消防回路由封闭式金属防火线槽引至地库并引上至2#居服首层消防控制室。2)系统构成:采用智能二总线型式,本系统由火灾探测器、带电话插孔的手动火灾报警按钮、水流指示器、火灾报警控制器、消防联动控制盘、电梯运行监控盘、火灾应急广播主机和消防通信主机、记录、显示和打印设备、UPS电源设备等组成。系统应具有对自动灭火装置及相关设备等进行自动控制;控制室远程控制、现场手动控制等控制功能。3)本工程消防元件需自带短路隔离功能,系统总

7、线上应设置总线短路隔离器,每只短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超过32点,总线穿越防火分区时,应在穿越处设置总线短路隔离器。4)探测器选择:在走道、电梯前室、库房、车库、设备机房等处设置感烟探测器。设置气体灭火系统保护的房间,如变配电室采用烟感和温感复合探测方式。对需设备联动的特殊部位,如防火卷帘门两侧,设感烟、感温两种类型的探测器组合每个防火分区设置手动报警按钮(带对讲电话插孔),从一个防火分区内任何位置到最邻近的手动报警按钮的步行距离不宜大于25 米。消火栓处设置消火栓报警按钮。5)在手动报警按钮处设对讲电话插孔;在防排烟机房、主要通风和空调机房等处设

8、固定对讲电话分机;在消防中心控制室设专用的119 火警外线电话。1.2 火灾应急广播:本工程设置广播系统,走道、车库等场所设置消防广播扬声器。广播按防火分区设置。系统采用定压传输方式。系统广播主机设于消防控制室。1.3 消防联动控制系统:消防联动控制系统采用分散控制与集中控制相结合的控制方式,其控制对象包括下列设施:各类自动灭火设施;通风及防、排烟设施;防火卷帘、防火门;电梯;非消防电源的断电控制;火灾应急广播;火灾警报、火灾应急照明的控制、安防系统等。1.3.1 消火栓灭火系统的控制应满足下列要求:消防控制室直接手动控制消防水泵的的启、停;显示消防水泵的工作、故障状态;显示消火栓按钮的工作部

9、位。1.应由消火栓系统出水干管上设置的低压压力开关、高位消防水箱出水干管上设置的流量开关或报警阀压力开关等信号作为触发信号,直接控制启动消火栓泵,联动控制不应受消防联动控制器处于自动或手动状态的影响。当设置消火栓按钮时,消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号,由消防联动控制器联动控制消火栓泵的启动。2应将消火栓泵控制柜的启动、停止按钮专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,并应直接手动控制消火栓泵的启动、停止。3消火栓泵的动作信号应反馈至消防联动控制器。4室内消防水池达最低水位时,手动关闭室内消火栓泵。室内消防水池水位达最低和溢流水位时,应向消

10、防控制室发出声光警报。5消火栓泵设置自动巡检功能。1.3.2 预作用自动喷水灭火系统的控制1本工程预作用喷水系统与湿式喷水系统合用一组自动喷水泵。2平时,预作用报警阀后的管道系统内充满低压空气,其压力维持在0.05Mpa,当管道内空气压力下降至0.03Mpa时,供气管道上的压力开关动作启动报警阀附带的小型空压机,管网恢复压力后,小型空压机停机;如果管网空气压力继续下降至0.01Mpa时,由管网上的低气压报警压力开关向消防中心发出故障报警,提示维修人员查找和修理。3发生火灾时,车库内烟感探测器动作,火灾报警控制器接到火灾信号后向消防中心发出报警信号,同时开启预作用报警阀处的电磁阀及管道系统末端快

11、速排气阀前的电动阀,此时报警阀处的压力开关动作开启一台自动喷水泵,向管网充水。同时关闭空压机。在喷头打开之前,如发现是误报警,手动停泵。4消防中心可手动开启预作用阀处和快速排气阀前的电磁阀。5自动喷水泵也可在消防控制室及消防水泵房内手动控制启闭。6自动喷水泵启动运行信号,电磁阀、电动阀开启信号应反馈至消防中心、消防水泵房内的控制盘上。7各层水流指示器和报警阀组动作,应向消防中心发出声光信号。1.3.3 气体灭火系统的联动控制本工程在变配电室、高基配电室设置气体灭火系统。系统应符合下列要求:应具有自动控制、手动控制和机械应急操作三种启动方式。自动控制应在接到两个独立的探测器发出的火灾信号后才能启

12、动。建议对经常有人停留的场所,采用手动控制方式。在被保护房间主要出口外,应设手动紧急控制按钮并应有防误操作措施和特殊标志,出入口外门框上方设放气灯指示标志。被保护房间内设有在释放气体前引导人员疏散的声警报器。应在释放气体前,自动切断被保护区的送、排风风机,并关闭送排风阀门。气体灭火控制系统作为消防联动系统的一个子系统,应具有下列控制、显示功能:在报警、喷射各阶段,控制室应有相应的声、光报警信号,并能手动切除声响信号;在延时阶段,应能自动关闭防火门、通风机和空气调节系统。气体灭火系统在报警或释放灭火剂时,应在消防控制室有显示信号。1.3.4空调系统和防烟、排烟设施的联动控制火灾确认后,停止有关部

13、位的空调通风,防火阀关闭后接收其反馈信号。感烟探测器动作后,消防联动打开其所在排烟分区的排烟阀、送风口,为防止动作电流过大,排烟阀宜采用接力控制方式开启,每组不宜多于5个。排烟阀动作后启动相关的排烟风机。送风口动作后,启动相应的正压送风机。设在排烟风机入口处的280度防火阀关断后,应联动停止排烟风机。消防控制室应能控制防烟、排烟风机的启停并显示其工作、故障状态,除进行自动控制外,还应能直接手动控制。平时和消防兼用的风机,如:排风兼排烟风机,送风和消防补风机等,发生火灾时起火区域的风机应受消防信号控制进入消防状态运行,其他非着火区域的风机应受消防信号控制先停止运行(结束平时排风或送风状态),待接

14、收消防启动信号再进入消防状态运行。变配电室设置气体灭火系统的场所,平时送风兼事故补风机,平时排风兼事故排风机,平时受楼控控制启停。发生火灾时需要启动气体灭火系统时,消防控制先停掉风机;灭火结束时,消防系统控制启动风机,作为事故排风机和事故补风机运行。1.3.5火灾应急广播的联动控制在消防控制室设置火灾应急广播机柜,机组采用定压式输出,输出功率为3000W。(1)在公共走道、车库等公共场所设置火灾应急广播扬声器。每台扬声器的额定功率不应小于3W。(2)火灾确认后在消防控制中心能将广播强切至火灾事故广播状态,同时能开启扩音机用预先录制好的合成声广播或用MIC直接播音;控制要求:消防应急广播系统的联

15、动控制信号应由消防联动控制器发出。当确认火灾后,应同时向全楼进行广播。(3)应急广播应设置备用扩音机,容量不小于应急广播时最大广播区扬声器容量总和的1.5倍。(4)消防广播线路需单独敷设,不可与其他线路共线槽。三、施工准备3.1 施工准备工作计划施工准备工作是整个施工生产的前提,根据本工程的工程内容和实际情况,项目部制定了施工的准备计划(如表3.1所示)。为工程顺利进展打下良好的基础。主要准备工作一览表 表3.1项目内 容进场后第几天完成施工组织设计编制确定施工方案和质量技术安全等措施,并报审进场前施工组织机构成立项目经理部,确定各班组及组成人员1方案编制与交底编写施工方案,并向有关人员和班组

16、仔细交底2施工预算计算工程量,人工、材料限额量、机械台班3材料计划原材料和各种半成品需求计划3定位放线点线复合,建立平面布置的定位和控制细部3平面布置按照施工总平面图布置临时设施2机具进场机械设备进场就位1材料进场部分材料进场3人员进场与教育组织劳动力陆续进场,进行三级安全技术教育2进度计划交底明确总进度安排及各部门的任务和期限3质量安全交底明确质量等级特殊要求,加强安全劳动保护33.2 施工组织准备为实现本工程的优质、高速、安全、文明、低耗的目标而奋斗,本工程采用项目法施工的管理体制。3.2.1施工管理体制的设置原则1)形成有一定权威性的统一指挥,协调各方面的关系,确保工程按要求顺利完成。2

17、)根据本工程规模、技术复杂程度等因素建立管理组织。3)采用项目管理体制的同时,经济合同手段辅助部分行政手段,明确各方面责、权、利。3.2.2项目法施工在施工中实施项目法施工的管理模式,组建本工程的项目经理部,对工程全过程的进度、质量、安全、成本及文明施工等负全责。项目经理部要以工程项目管理为核心,以优质、高速、安全、文明为主轴,加强动态、科学管理,优化生产要素,精心施工,大力推广先进施工技术,在创质量优良的同时,力争提前完成施工任务。在推行项目法施工的同时,从文件控制、材料采购到产品标识、过程控制等过程中,切实执行ISO9001质量保证体系文件,达到创优质高效的目标。项目经理对工程项目行使计划

18、、组织、协调、控制、监督、指挥职能、全权处理项目事务。项目内部工程技术人员通过岗位目标责任制和行为准则约束,共同为优质、安全、高速、低耗地完成项目任务而努力工作。3.2.3组建项目经理部项目经理由取得国家壹级资质的项目经理担任,由项目经理选聘技能、管理水平高的技术人员、管理人员、专业工长组建项目部。项目管理层由项目经理、技术负责人、安全员、质量检查员、材料员等成员组成,在建设单位、监理单位和公司的指导下,负责对本工程的工期、质量、安全、成本等实施计划。组织、协调、控制和决策,对各生产施工要素实施全过程的动态管理。项目经理部对工程项目进行计划管理。计划管理主要体现在工程项目综合进度计划和经济计划

19、。3.2.4项目经理部组织机构(图3.2.4)项目经理项目副经理兼技术负责人rrrren人材料设备(公司兼管)项目财务(公司兼管)项目合约(公司兼管)工程质安部工程技术部图3.2.4 机电安装项目经理部组织机构图3.3 技术准备工程准备阶段包括收集工程资料,详细研究工程项目、工程数量、工艺流程、工艺特点、质量标准、进度要求、图纸文件、设备订货、材料供应、土建装修进度等基本情况,为编制施工方案,施工计划提供资料数据。3.3.1 图纸自审与会审。组织专业人员熟悉图纸,对图纸进行自审,熟悉和掌握施工图纸的全部内容和设计意图,解决好图纸及现场存在的问题。对火灾自动报警与土建及其他专业相互联系对照,若发

20、现问题,提前与建设单位、设计单位协商。参加由建设单位、设计单位和监理单位组织的设计交底和图纸综合会审。3.3.2 确定工期。了解土建的施工进度,以便具有针对性的编制科学合理的施工进度计划,以便配合土建的进度。与装修单位研究确定装修过程有关的相关交叉作业计划,使交叉配合土建顺利进行。通风空调、给水排水、消防喷淋、电气等各专业的管线进行统一安排,合理布置,避免施工时管道冲突、交叉而影响施工质量、施工效率。3.3.3 编制施工图预算。根据施工图纸,计算分部分项工程量,按规定套用施工定额,计算所需材料的详细数量、人工数量、大型机械台班,以便做出进度计划和供应计划,更好地控制成本,减少消耗。3.3.4

21、技术交底。技术交底是施工企业技术管理的一个重要制度,是保证工程质量的重要因素,其目的是通过技术交底使参加施工的所有人员对工程技术要做到心中有数,以便科学地组织施工和合理的工序、工艺进行施工。专业技术交底均采用三级制,即项目部技术负责人施工员各班组长。交底内容按系统交底包括施工图纸、技术资料、工艺流程、技术关键部位、质量标准、施工程序、进度要求、安全措施、新工艺、新操作方法及现场情况等。技术交底均有书面文字及图表,级级交底签字,工程技术负责人向专业工长进行交底要求细致、齐全、完善,并要结合具体操作部位、关键部位的质量要求,操作要点及注意事项等进行详细的讲述交底,工长接受后,应反复详细地向作业班组

22、进行交底,班组长在接受交底后,应组织工人进行认真讨论,全面理解施工意图,确保工程的质量和进度。3.3.5 适用的施工规范和标准(施工期间有新标准颁布时按新标准):建筑电气工程施工质量及验收规范 GB50303-2002火灾自动报警系统施工及验收规范 GB50166-92机械设备安装工程施工及验收通用规范 GB50231-98火灾报警控制器 GB47172005消防联动控制设备通用技术条件 GBl68061997高层民用建筑设计防火规范 GB500451995(2005版)火灾自动报警系统设计规范 GB501161998建筑电气工程施工工艺标准 ZJQ00-SG-006-2003智能建筑工程质量

23、验收规范 GB 50339-20133.4 资源准备3.4.1 劳动力计划根据总的施工进度计划安排,项目经理部向业主、监理和总承包单位上报劳动力进场安排,批准后由公司人力资源部统筹安排并根据施工进度要求进行动态调整,确保进场人员在质量、数量和时间上的合理性。3.4.2 材料进场计划对我公司采购的材料,由项目经理部采购人员与供应商紧密配合,与建设单位、监理单位共同确定有关主材设备的供应商(厂家),及时组织订货。对数量多或大型设备,提前与供货商定货,组织进场材料时间应注意施工进度计划中材料安装时间及材料生产周期。在火灾自动报警系统工程安装中,根据工程需要配备足够的施工机械、工具、测量器具和通讯工具

24、是提高施工效率,确保工程质量和安全的重要保证,本工程计划投入的施工机械机具和工具需求计划如表3.4.3所示。施工机械机具和工具需求计划 表3.4.3序号机械名称型号单位数量备注1临时配电箱只202临时电缆m10003手枪钻60210C把84接地电阻测试仪ZC29B-1台35绝缘电阻测试仪ZC29B-2台36数字多用表VC890D台37兆欧表ZC-7台38钳形表BM851A台23.5 现场准备施工管理人员进场后,做好如下准备工作:会同有关单位做好现场的交接验收工作,包括测量控制点及有关技术资料,并复核控制点。接通临时水、电线路,搭建临设等。四、施工程序4.1 施工顺序4.1.1 施工顺序是施工步

25、骤上存在的客观规律。本工程宜采用平行流水立体交叉作业,分区进行安装。4.1.2 基本要求:上道工序的完成要为下道工序创造施工条件,下道工序的施工要能够保证上道工序的成品完整不受损坏,减少不必要的返工浪费,确保工程质量。4.2 施工程序熟悉、领会施工图纸布管布线配线及管内穿线绝缘测定设备安装就位校线、接线单体试验分项通电调试联动编程竣工检测及验收五、施工管理、配合与协调措施5.1 施工管理措施实行项目法管理,优化资源配置、强化运行机制。我公司在工程施工中实行“项目法施工”,运用系统工程的观点和方法,对所承建的工程项目进行全过程、全方位的管理。其基本特征是:实行生产要素在工程项目上的优化配置和动态

26、管理。为了确保项目管理的目标实现,项目经理精心组织指挥本工程的生产经营活动,调配并管理进入工程项目的人力、资金、物资、机具设备等生产要素,决定内部的分配形式和分配方案并对工程的质量、安全、工期、现场文明等负有领导责任。建立权威的生产指挥系统,确保指令畅通,工程按预定的各项目标,顺利的得到贯彻和实施。5.2 施工配合管理措施要与北京市海淀区苏家坨镇北安河西区定向安置房项目西区17地块机电安装工程项目经理部负责处理好各种关系,使之协调一致,以保证工程项目管理的正常进行。消防工程安装必须协调好本专业与给水、排水、动力、照明、通风空调等专业的交叉配合、与土建、装修单位的配合以及与建设单位、监理单位的配

27、合。5.2.1与建设单位、监理单位的配合措施1)我方将严格遵守合同,履行对建设单位的承诺,切实抓好工程施工质量和形象进度目标。2)我方按照监理单位有关规定和实施细则要求,本着对建设单位负责的共同原则,积极配合监理单位一起抓好工程的施工进度、质量、安全管理工作。3)建立完整的工程质量管理体系,并在工作与监理单位 保持密切的饿联系,虚心接受监理单位在施工和质量管理工作上的指导和帮助。4)工程所有与监理单位和建设单位来往的文件资料均按ISO9001标准中的文件和资料控制规定进行,以有利于监理单位进行标准化管理并保证资料的可追溯性。5.2.2与土建及其他专业施工单位的配合措施1)我们将遵守项目经理部的

28、有关施工管理规定和要求,服从项目经理部的协调管理,本着对工程负责的共同原则,积极配合各专业施工一起抓好工程的施工进度、质量、安全管理工作。2)在开工前,根据项目经理部制定的总体施工时间表,作出详细的施工进度计划表,确保工期目标的实现。3)与土建施工、装修单位一起做好施工图的会审工作,提高图纸会审质量,尽最大可能减少现场设计修改,保证施工顺利进行。4)在装修施工前,向装修单位提交需要协调配合的项目清单,并与装修单位一起协商,制定出各交叉工序的施工顺序及作业时间,便于与装修单位的施工协调。5.3专业施工配合协调技术措施5.3.1电气专业的配合电气专业的强电和弱电控制系统是整个建筑的中枢神经,除给排

29、水专业的污水和地下水系统外(不含压力排水系统)、所有安装专业的各个功能系统都与强电和弱电有直接的线路联系,电气专业的大部分强、弱电管都要敷设在结构中。所以,电气专业的施工配合非常重要。5.3.2 吊顶施工时电气的施工配合火灾自动报警专业在吊顶面层安装的主要设备有探测器和广播等。施工工序为:内装吊顶标高放线,面层分格线放线电工按标高和分格线配吊顶电线管和稳装接线盒,穿电线、安装吊杆内装封吊主次龙骨面层板开面层设备孔,加固被切断的龙骨,调整吊顶平整度电工安装设备。吊顶内火灾自动报警系统主干线槽的安装和电线的敷设,一定要等到通风主风道和水专业的主干管安装完毕后,才能开始。5.3.3 公共走道内吊顶的

30、施工配合公共走道吊顶内各安装专业管线,主管道和干线的集中部位,吊顶内部除去混凝土梁占用的空间、吊顶主次龙骨和面层占用的高度,真正可用于安装各专业管线的空间极为有限,因此须各专业协调,做出综合作业布置图。协调的原则是:以保证装饰效果为中心,以满足各专业系统功能为前提,适当调整吊顶内各专业管道的标高和走向。安装专业服从土建总包的管理和协调,不能各自为政,先下手为强,先占有利位置,不管其他专业能否安装。要坚持有压力的管道躲无压力的管道(污水管和空调专业的凝水管属于无压力管道)。小管躲大管,大管躲风管的原则。在走道的中间部位,给照明灯具和其他面层设备,留出一定的安装空间。六、 专业施工方法及技术措施火

31、灾自动报警系统施工前,火灾自动报警系统使用的烟感、温感、手报、电线电缆等主要系统组件应经国家消防产品质量监督检测中心检验合格并经当地公安消防主管部门认可的产品。6.1 火灾自动报警及联动控制系统工程施工火灾自动报警系统的施工应按设计图纸进行,不得随意更改。火灾自动报警系统施工前,应具备设备布置平面图、接线图、安装图、系统图以及其他必要的技术文件。工艺流程:熟悉、领会施工图纸布管布线清洗管件配线及管内穿线绝缘测定设备安装就位校线、接线单体试验分项通电调试联动编程竣工检测及验收6.1.1配管与布线施工之前,必须看懂平面图、接线图、安装图、系统图及其它的技术性文件。本工程配管为预留预埋预留预埋a.施

32、工前必须充分熟悉设计图纸,了解预留孔、洞的尺寸、位置,防止遗漏;如发生偏差应及时以书面形式向有关部门反映,以便协调解决。b.对于明、暗装的箱、盒等设备,因具体尺寸不能确定的,应根据图纸位置及预留尺寸,先制作木质箱、盒预埋适当位置,并保证该位置及预留尺寸的准确无误,木质箱、盒固定牢靠。c.所有管材必须具有材质证明书和产品合格证,凡有折扁、裂纹、管内有毛刺的管材禁止使用。d.按照图纸,配管应沿最近的路线敷设,并应尽量避免与其它专业管道交叉、重叠,尽量减少弯曲。e.当配管进入箱、盒时,应焊接固定。管口露出箱、盒部分应小于5mm;金属软管进入箱、盒时,应使用软管接头连接,并且软管有管卡固定,其固定间距

33、不大于1mm,不得利用软管作为接地导体。配管的连接必须用套管焊接,不准用对眼管口,套管长度为连接外径的1.5-3.0倍;连接管的对口处应在套管中心,切口要锉平,管口应刮光,焊接应牢固、严密。f.当采用金属软管作套管时,其长度不宜大于2米,且应采用管卡固定,其固定点间距不应大于0.5米,金属软管与消防控制设备的接线盒(箱)应采用锁母固定,并应根据配管规定接地。g.当配管必须弯曲时,其弯转角度应保证大于90度;每条管路禁止有三个以上的转角,且不得有“S”弯;在弯曲半径处不得有皱折和压瘪,以免发生穿线困难或损坏导线绝缘。线管弯曲处,弯扁程度不应大于管外径的10,弯曲半径不小于线管外径的6倍。埋设于混

34、凝土楼板内的线管,弯曲半径应不小于线管外径的10倍。h.管子入盒时,盒外侧应套锁母,内侧应装护口,在吊顶内敷设时,盒的内外均应套锁母。i.在吊顶内敷设各类管路和线槽时,宜采用单独的卡具吊装或支撑物固定。j.线槽的直线段应每隔 1.01.5m 设置吊点或支点,在下列部位也设置吊点或支点:线槽接头处; 距线盒 0.2m 处;线槽走向改变或转弯处。k.吊装线槽的吊杆直径,不小于 6mm。l.线管超过下列长度时,中间应加装接线盒或拉线盒,其位置应选在便于穿线处:管长每超过45米无弯曲时;管长每超过30米,有一个弯时;管长每超过20米,有二个弯时;管长每超过12米有三个弯时。m.进入落地式控制箱的线管,

35、应排列整齐,管口高出基础面不小于50mm。n.线管应避开设备基础,当穿过建筑物基础时,应另加保护管保护。经过建筑物伸缩缝时,应考虑沉降影响,应装设补偿装置,安装方法按照有关标准图集施行。(其制安在安装前提交专题方案或有关技术交底资料)o.配管时,如遇管路较长,弯头较多,通入钢丝有困难时,可在配管时预先在管内穿好钢丝,以便穿导线时使用;为避免管内积水,线管在水平配置时,中间部分略为垫高,形成一定排水坡度。p.配管敷设完成后,向上的管口应及时用木塞堵封;对于接线盒等可用泡沫堵塞,以免异物进入。管内穿线a.工艺流程配线、配色管路清扫穿引线放线、做拉线头穿线加护口导线连接接头包扎绝缘测试并记录b.准备

36、工作.在建筑抹灰及地面工程结束后进行。.为不伤及导线,穿线前,应先清扫管路。方法是用压力约 0.25Mpa 的压缩空气,吹入已敷好的管中,以便除去残留的灰土和水分,清扫后,随即向管内吹入 滑石粉,并检查管子端已安上护线套后再进行穿线。c.穿线方法:导线的引入,一般用钢线引入。当管路较短,弯头较少时,可把钢引线由管子一端送向另一端,再从另一端将导线绑扎在钢引线上牵引导线入管。如果管 路较长,可由管的两端同时穿入钢引线,引线在管中相遇搭钩后把导线引入。穿线 时,应使用放线架,以便保持导线不乱和不出急弯。导线穿入管中,应一端有人拉, 另一端有人送,且动作要协调。穿入管中的导线,应成平行束合并进入,尽

37、可能不 要互相扭缠。导线在管内或线槽内,不应有接头或扭结。导线的接头,应在接线盒内 焊接或用端子连接。d.穿线技术要求及注意事项根据设计图纸、现行国家标准火灾自动报警系统设计规范的规定,对导线种类、电压等级进行检查。管内截面积选择导线型号、规格。管内导线总截面积(包括外护层)不应超过管子截面积40%。不同回路、不同电压等级、不同电流类别的导线,不得穿入同一管内,或线槽的同一槽孔内。 从接线盒、线槽等处引到探测器盒、控制设备盒、扬声器盒等接线盒的 线路加金属软管保护。火灾探测器的传输线路采用双色导线“+”为红色,“”为兰色。整个工程中,相同用途导线颜色应一致,接线端子和导线两段应加以标号和线标。

38、接线箱内的端子采用压接端子板,接线端子加相应标号。导线只能在接线盒内分支和连接,在管内和线槽内的导线中间不能有接头或扭结。分支和连接应采用接线端子,导线端头应烫锡。线路敷设后,对每个回路的导线间和导线用 500V 兆欧表测量绝缘电阻,其对地绝缘电阻值须20M。敷设在多尘或潮湿场所管路的管口和管子连接处,均应作密封处理。对于使用的非金属管或线槽及其附件均应采用阻燃材料。穿线结束后,应对其每回路用500V兆欧表绝缘测试,具对地绝缘电阻不应小于20m。6.1.2火灾探测器的安装探测器安装必须按图安装,且必须符合以下规范要求:1)至墙壁梁边的水平距离,不应小于0.5m,周围0.5m内,不应有遮挡物;距

39、空调送风口水平距离,不应小于1.5m。2)至多孔送风顶棚孔口的水平距离,不应小于0.5m。3)在宽度小于3m的内走道顶棚上设置控测器时,宜居中布置感温间距10m,感烟间距15m,距端墙的距离,不应大于探测器安装间距的一半;4)探测器宜水平安装,如必须倾斜安装时,倾斜角不应大于45。探测器底座安装应固定可靠,其导线连接必须可靠。探测器确认,应面向便于人员观察的主要入口方向,探测器在调试时方可安装,在安装前应妥善保管,并应采取防尘,防潮,防腐蚀措施。6.1.3 手动火灾警按钮安装手动火灾报警按钮,应安装在墙上距地(楼)面高度1.5m处。手动报警按钮必须按图安装,安装应牢固,并不得倾斜。手动火灾报警

40、按钮的外接导线,应留有不小于10cm的余量,且在其端部应有明显标志。6.1.4 火灾报警控制器的安装火灾报警控制器的安装应牢固,不得倾斜,当其安装在轻质墙上时,应采取加固措施,引入控制器的线、缆必须符合下列要求:配电应整齐,避免交叉,并应固定可靠,线、缆端部,均应标明编号,并与图纸一致,字迹清晰不易褪色,端子的每个接线端不应超过两根,线、缆余量200,导线应绑扎成束,导线引入线穿线后,在进管处应封堵。控制器主电流引入线,应直接与消防电源连接,严禁使用电源插头。主电源应有明显标志。控制器接地应牢固,并有明显标志。6.1.5 消防控制设备的安装消防控制设备在安装前,应进行功能检查,不合格,不得安装

41、,消防设备的外接导线,当用金属软管时,长度2m,且用管卡固定,间距0.5m。金属线管与消防控制设备的接线盒(箱),连接时应用锁母固定,并应根据配管规定接地,导线端部有明显标志,柜内不同电压等级,不同电流类别的端子,应分开、且有明显标志。6.1.6 系统接地装置的安装工作接地线应采用铜芯绝缘线、缆,不得利用镀锌扁铁与金属软管,工作接地线,引至接地体过墙时,应穿入保护管。工作接地线与保护接地线,必须分开,保护接地导体不得利用金属软管。接地装置施工结束时,应及时作隐蔽工程验收,完成必要的资料。验收应包括下列内容:1)测量接地电阻,并作记录;2)查验应提交的技术文件;3)审查施工质量。6.1.7 系统

42、的调试火灾自动报警系统的调试,应在建筑内部装修和系统施工结束后进行。火灾自动报警系统调试前应具备设备布置平面图、接线图、安装图、系统图以及其他必要的技术文件。调试负责人必须由有资格的专业技术人员担任,所有参加调试人员应职责明确,并应按照调试程序工作。1)调试前的准备调试前应按设计要求查验设备的规格、型号、数量、备品备件等。应按施工验收规范的要求检查系统的施工质量。对属于施工中出现的问题,应会同有关单位协商解决,并有文字记录。应按施工验收规范要求检查系统线路,对于错线、开路和短路等进行处理。2)调试火灾自动报警系统调试,应先分别对探测器、区域报警器、集中报警控制器、火灾警报装置和消防控制设备等逐

43、个进行单机通电检查,采用专用的检查仪器对探测器逐个进行试验,其动作应准确无误后,方可进行系统调试。火灾自动报警系统通电后,应按现行国家标准火灾报警控制器通用技术条件的有关要求对报警控制器进行下列功能检查:(1)火灾报警自检功能;(2)消音、复位功能;(3)故障报警功能;(4)火灾优先功能;(5)报警记忆功能;(6)电源自动切换和备用电源的自动充电功能;(7)备用电源的欠压和过压报警功能。3)火灾自动报警系统联动测试:(1)消防电梯迫降试验消防中心主机接受火灾报警信号后,自动迫降消防电梯至首层。(2)联动试验通过感烟测试仪模拟烟信号后,烟探测器在15秒内输出报警信号并启动整个系统。(3)火灾事故

44、应急照明、广播、诱导标志工程试验:切断主电源后,各楼梯走道的应急照明、诱导标志照明蓄电池持续供电时间大于20分钟以上为合格,应急疏散方向为安全出口,广播系统通过消防报警控制中心自备电源发出安全疏散事故广播,对各个广播声响进行检测。(4)系统通电后,对报警控制器要进行下列功能检查,火灾报警自检功能、消音、复位功能,故障报警功能,报警记忆功能,电源自动转换与备用电源自动充电功能,备用电源的欠压和过压报警功能,并符合国家标准GB4717火灾报警控制器通用技术条件的有关要求。检查火灾自动报警系统的主电源、备用电源,其容量应分别符合现行有关国家标准的要求,备用电源连续充放电三次后,主电源与备用电源应能自

45、动转换。分别用主电和备电供电,检查系统各项控制功能和联动功能。系统应在连续运行120小时无故障后,按规范正式填写一份调试报告。本系统调试完毕后,应由参加调试的人员提出报告,发现问题及时处理。6.1.8 系统的验收火灾自动报警系统竣工验收,应在公安消防监督机构监督下,由建设主管单位支持,设计、施工、调试等单位参加,共同进行。1)火灾自动报警系统验收应包括下列装置:(1)火灾自动报警装置(包括各种火灾探测器、手动报警按钮、区域报警控制器和集中报警控制器等);(2)灭火系统控制装置(包括室内消火栓、自动喷水、卤代烷等固定灭火系统的控制装置);(3)电动防火门、防火卷帘控制装置;(4)通风空调、防排烟及电动防火阀等消防控制装置;(5)火灾事故广播、消防通讯、消防电源、消防电梯和消防控制室的控制装置;(6)火灾事故照明及疏散指示控制装置。2)火灾自动报警系统验收前,建设单位应向公安消防监督机构提交验收申请报告,并附下列技术文件:(1)系统竣工表;(2)系统的竣工图;(3)施工记录(包括隐蔽工程验收记录);(4)调试报告;(5)管理、维护人员登记表。七、施工进度计划
