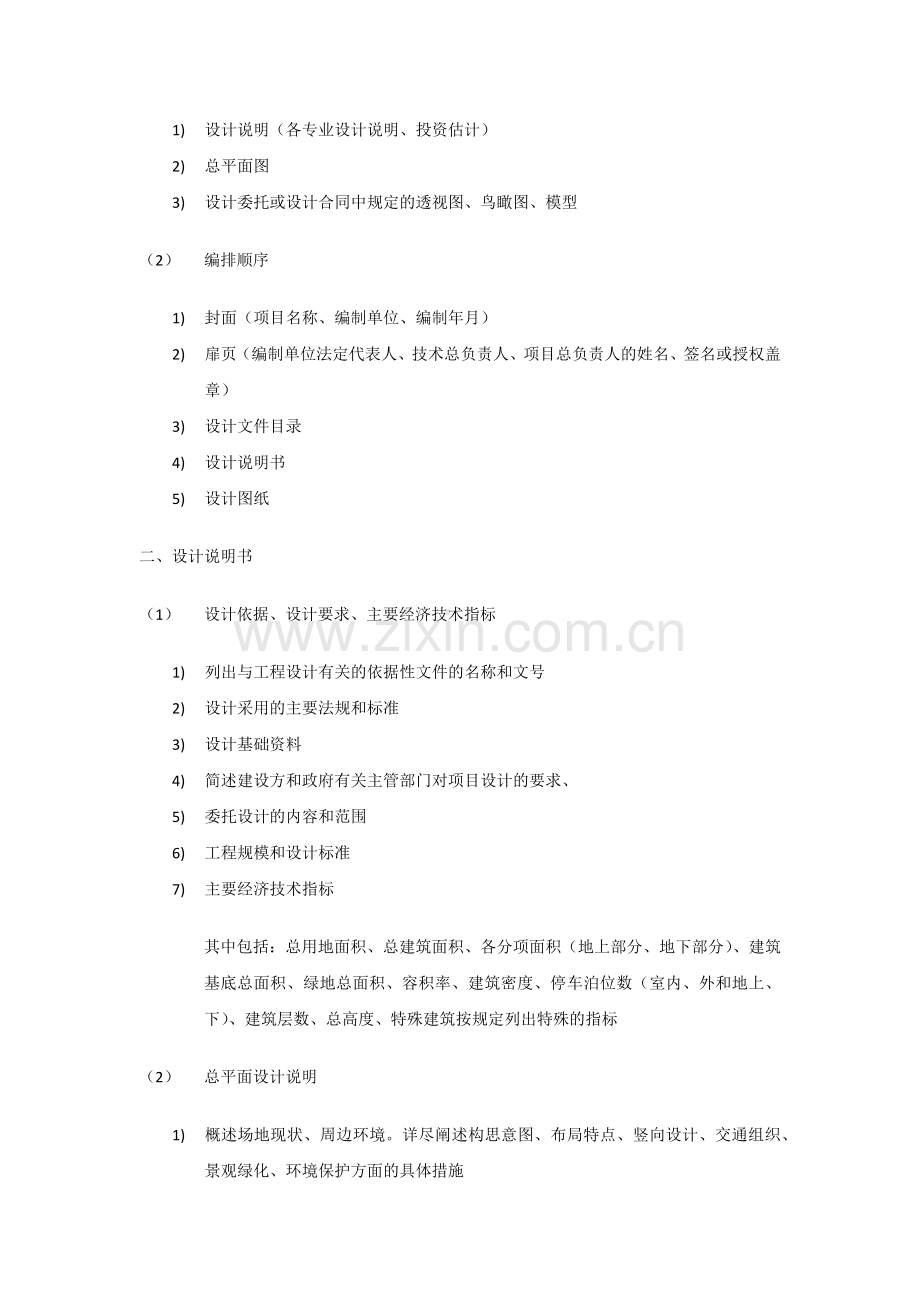

本页为作品封面，下载后可以自由编辑删除，欢迎下载！ 精 品文档1【精品word文档、可以自由编辑！】建筑方案设计的深度要求一、 基本要求（1） 文件1) 设计说明（各专业设计说明、投资估计）2) 总平面图3) 设计委托或设计合同中规定的透视图、鸟瞰图、模型（2） 编排顺序 1) 封面（项目名称、编制单位、编制年月）2) 扉页（编制单位法定代表人、技术总负责人、项目总负责人的姓名、签名或授权盖章）3) 设计文件目录4) 设计说明书5) 设计图纸二、 设计说明书（1） 设计依据、设计要求、主要经济技术指标1) 列出与工程设计有关的依据性文件的名称和文号2) 设计采用的主要法规和标准3) 设计基础资料4) 简述建设方和政府有关主管部门对项目设计的要求、5) 委托设计的内容和范围6) 工程规模和设计标准7) 主要经济技术指标其中包括：总用地面积、总建筑面积、各分项面积（地上部分、地下部分）、建筑基底总面积、绿地总面积、容积率、建筑密度、停车泊位数（室内、外和地上、下）、建筑层数、总高度、特殊建筑按规定列出特殊的指标（2） 总平面设计说明1) 概述场地现状、周边环境。详尽阐述构思意图、布局特点、竖向设计、交通组织、景观绿化、环境保护方面的具体措施2) 一次规划、分期建设、原有建筑、古文物的总体设想 （3） 建筑设计说明（方案的设计构思和特点）1) 平面和竖向构成2) 功能布局、各种出入口、垂直交通运输设施的布置3) 建筑内部交通组织、防火设计、安全疏散设计4) 无障碍、节能、智能化设计简要说明5) 其他特殊要求说明（4） 设计图纸1) 总平面设计图纸1. 场地区域位置2. 场地的范围（用地和建筑物各角点的坐标定位尺寸、道路红线）3. 场地内及四邻环境反映（原有及规划）4. 场地内拟建道路、停车场、广场、绿地及建筑物的布置，主要建筑物与用地界线及相邻建筑物之间的距离5. 拟建主要建筑物的名称、出入口位置、层数与设计标高、地形复杂时主要道路、广场的控制标高6. 指北针或风玫瑰图及比例7. （据需要）反映方案的分析图2) 建筑设计图纸1. 平面图应表示的内容a) 平面总尺寸、开间、进深尺寸、柱网尺寸b) 各主要使用房间的名称c) 结构受力体系中的柱网、承重墙的位置d) 各楼层各楼层地面标高、屋面标高e) 室内停车库的停车位和行车线路f) 底层平面图表明剖切线位置和编号、并标指北针g) 必要时绘制主要用房的放大平面和室内布置2. 立面图a) 体现建筑造型的特点，选择1、2个代表立面b) 主要部位和最高点标高、主体总高度c) 与相邻建筑有直接关系、绘制相邻或原有建筑的局部立面图d) 图纸名称、比例或比例尺3. 剖面图a) 剖面应剖高度和层数不同、空间关系比较复杂的部位b) 各层标高及室外地面标高、室外地面至建筑檐口（女儿墙）的总高度c) 有高度控制时标最高点标高d) 剖面编号、比例或比例尺4. 表现图合同约定的透视图和鸟瞰图
