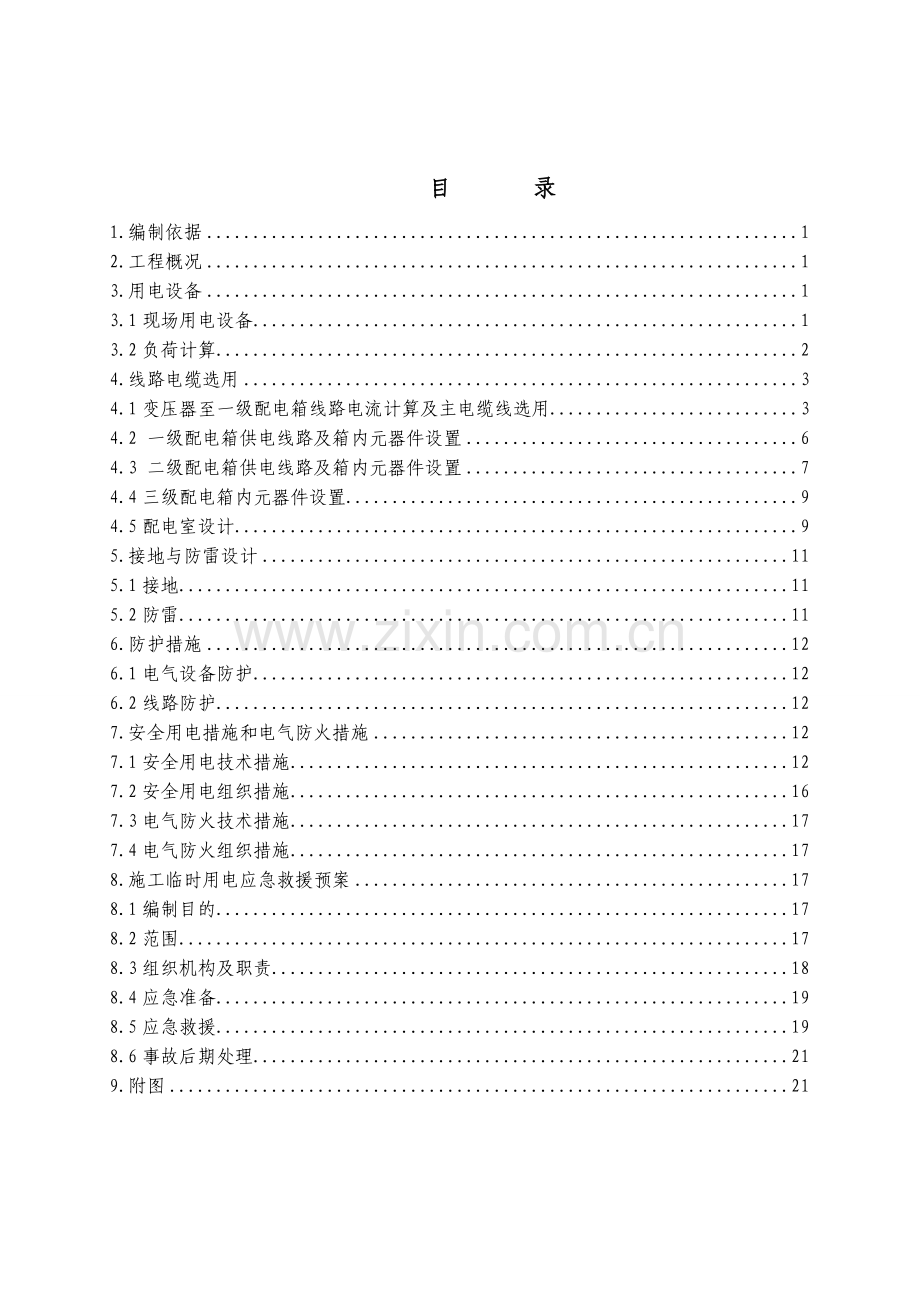

目 录
1.编制依据 1
2.工程概况 1
3.用电设备 1
3.1现场用电设备 1
3.2负荷计算 2
4.线路电缆选用 3
4.1变压器至一级配电箱线路电流计算及主电缆线选用 3
4.2 一级配电箱供电线路及箱内元器件设置 6
4.3 二级配电箱供电线路及箱内元器件设置 7
4.4三级配电箱内元器件设置 9
4.5配电室设计 9
5.接地与防雷设计 11
5.1接地 11
5.2防雷 11
6.防护措施 12
6.1电气设备防护 12
6.2线路防护 12
7.安全用电措施和电气防火措施 12
7.1安全用电技术措施 12
7.2安全用电组织措施 16
7.3电气防火技术措施 17
7.4电气防火组织措施 17
8.施工临时用电应急救援预案 17
8.1编制目的 17
8.2范围 17
8.3组织机构及职责 18
8.4应急准备 19
8.5应急救援 19
8.6事故后期处理 21
9.附图 21

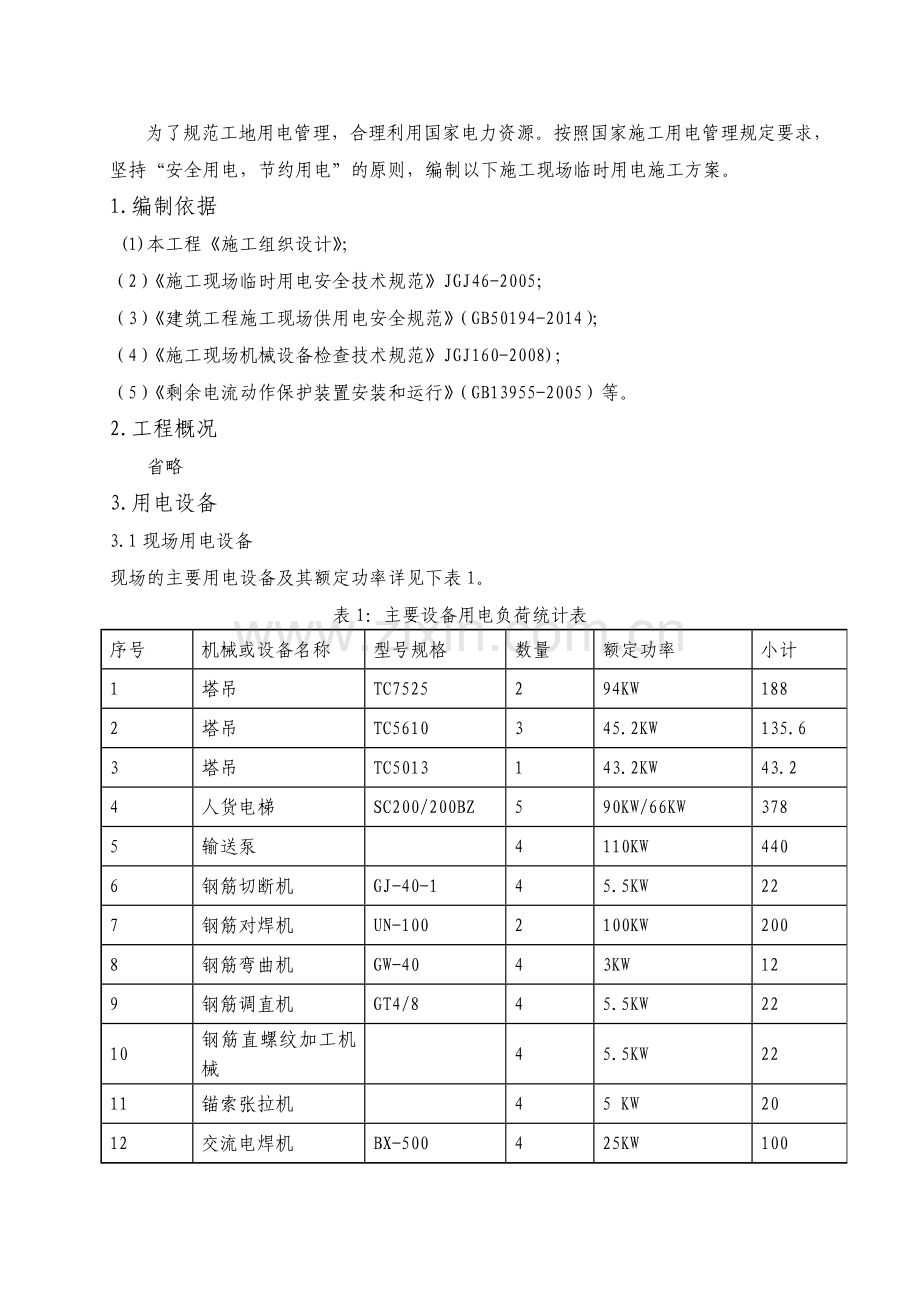

为了规范工地用电管理，合理利用国家电力资源。按照国家施工用电管理规定要求，坚持“安全用电，节约用电”的原则，编制以下施工现场临时用电施工方案。
1.编制依据
(1)本工程《施工组织设计》；
（2）《施工现场临时用电安全技术规范》JGJ46-2005；
（3）《建筑工程施工现场供用电安全规范》（GB50194-2014）；
（4）《施工现场机械设备检查技术规范》JGJ160-2008)；
（5）《剩余电流动作保护装置安装和运行》（GB13955-2005）等。
2.工程概况
省略
3.用电设备
3.1现场用电设备
现场的主要用电设备及其额定功率详见下表1。
表1：主要设备用电负荷统计表
序号
机械或设备名称
型号规格
数量
额定功率
小计
1
塔吊
TC7525
2
94KW
188
2
塔吊
TC5610
3
45.2KW
135.6
3
塔吊
TC5013
1
43.2KW
43.2
4
人货电梯
SC200/200BZ
5
90KW/66KW
378
5
输送泵
4
110KW
440
6
钢筋切断机
GJ-40-1
4
5.5KW
22
7
钢筋对焊机
UN-100
2
100KW
200
8
钢筋弯曲机
GW-40
4
3KW
12
9
钢筋调直机
GT4/8
4
5.5KW
22
10
钢筋直螺纹加工机械
4
5.5KW
22
11
锚索张拉机
4
5 KW
20
12
交流电焊机
BX-500
4
25KW
100
13
交流电焊机
BX3-300
4
15KW
60
14
电渣压力焊机
4
30KW
120
15
空压机
4
22KW
88
16
圆盘锯
φ300
4
2.2KW
8.8
17
手电刨
4
1.5KW
6
18
手电锯
4
1.25KW
5
19
平板振动器
12
3.5KW
42
20
插入式振动器
φ50
12
2.5KW
30
21
插入式振动棒器
φ30
12
2.2KW
26.4
21
污水泵
5KW
5
22
办公生活区用电
50KW
50
23
施工区照明
30KW
30
23
民工生活区用电
200KW
200
3.2负荷计算
（1）有功负荷的计算式为：Pc=（K1*KaSP1+ K2*KbSP2+K3*KcSP3）。计算相关取值详见表2。
Pc =0.8×0.6×1694+0.8×0.6×280+0.8×0.8×280 =1126.72KW
式中各符号及取值如下：
1.上式中需用系数Ka、Kb、Kc查设计手册取定为：
Ka=0.6，Kb=0.8，Kc=0.8。
2.上式中同时系数K1、K2、K3查设计手册取定为：
K1=0.6，K2=0.6，K3=0.8。
3.SP1电动机设备有功之和：
188+135.6+43.2+378+440+22+22+200+12+22+20+88+8.8+6+5+42+30+26.4+5=1694KW（详见表1）；
4.SP2电焊设备有功之和：100+60+120=280KW（详见表1）；
5.SP3照明有功之和：50+30+200=280KW（详见表1）；
表2 计算相关取值
序号
用电负荷分类
设备有功P（KW）
需用系数Ki
同时系数Kj
功率因素角的正切值tgφ
1
电动机设备（KW）
1694
0.8
0.6
0.62
2
电焊机设备（KW）
280
0.8
0.6
1.02
3
照明（KW）
280
0.8
0.8
0.75
（2）计算无功负荷
Qc=[tgφ*(K1*KaSP1)+ tgφ*(K2*KbSP2)+ tgφ*(K3*KcSP3)]
=0.62×（0.8×0.6×1694）+1.02×(0.8×0.6×280)+0.75×(0.8×0.8×280)
= 775.6 KVA
式中tgφ为用电设备功率因素角的正切值（见表2），其余同上。
（3）计算总功负荷
Sc==1367.9 KVA
用电高峰期最大用电负荷为1367.9KVA。
4.线路电缆选用
4.1变压器至一级配电箱线路电流计算及主电缆线选用
4.1.1 1#变压器至一级箱1AP线路计算
表3：1AP用电负荷统计表
序号
机械或设备名称
型号规格
数量
额定功率
小计
1
塔吊
TC5610
3
45.2KW
135.6
2
塔吊
TC5013
1
43.2KW
43.2
3
人货电梯
3
66KW
198
4
输送泵
2
110KW
220
5
钢筋切断机
GJ-40-1
2
5.5KW
11
6
钢筋对焊机
UN-100
2
100KW
100
7
钢筋弯曲机
GW-40
2
3KW
6
8
钢筋调直机
GT4/8
2
5.5KW
11
9
钢筋直螺纹加工机械
2
5.5KW
11
10
锚索张拉机
2
5 KW
10
11
交流电焊机
BX-500
2
25KW
50
12
交流电焊机
BX3-300
2
15KW
30
13
电渣压力焊机
2
30KW
60
14
空压机
2
22KW
44
15
圆盘锯
φ300
2
2.2KW
4.4
16
手电刨
2
1.5KW
3
17
手电锯
2
1.25KW
2.5
18
平板振动器
6
3.5KW
21
19
插入式振动器
φ50
6
2.5KW
15
20
插入式振动棒器
φ30
6
2.2KW
13.2
21
污水泵
2
5KW
10
22
办公生活区用电
50KW
50
23
施工区照明
15KW
15
1AP负荷计算：
序号
用电负荷分类
设备有功P（KW）
需用系数Ki
同时系数Kj
tgφ
1
电动机设备（KW）
813.7
0.8
0.6
0.62
2
电焊机设备（KW）
140
0.8
0.6
1.02
3
照明（KW）
65
0.8
0.8
0.75
（1） 有功负荷 Pc=（K1*KaSP1+ K2*KbSP2+ K3*KcSP3）
=0.6×0.8×858.9+0.6×0.8×140+0.8×0.8×65
=521KW
（2） 无功负荷
Qc=[tgφ*( K1*KaSP1)+ tgφ*( K2*KbSP2)+ tgφ*(K3*KcSP3)]
=0.62×（0.8×0.6×858.9）+1.02×(0.8×0.6×140)+0.75×(0.8×0.8×65)
=355.6KVA
（3）计算总功负荷
Sc= = 630.8KVA
（4）计算线电流
线电流I=1000 Sc /（1.732×U线×COSØ）
=1000×630.8/（1.732×380×0.75）
=1277.9A
经计算线电流为1277.9A,可选用两根五芯铝电缆VLV-1KV-3×240+2×120。
复核允许相对电压降ε= Sc×L/100S×C=630.8×100/（100×480×56）
=2.3%（允许值为5%）
式中Sc：总负荷，630.8 KVA（至1AP）
L：送线电路距离，100m（至1AP）
S：电缆导线截面，240mm2
C：系数，根据导线材质及输电方式取56（建筑施工手册参考数据）
4.1.2 2#变压器至一级箱2AP线路计算
表4：2AP用电负荷统计表
序号
机械或设备名称
型号规格
数量
额定功率
小计
1
塔吊
TC7525
2
94KW
188
2
人货电梯
2
80KW
180
3
混凝土输送泵
HBT80
2
110KW
220
4
钢筋切断机
GJ-40-1
2
5.5KW
11
5
钢筋对焊机
UN-100
1
100KW
100
6
钢筋弯曲机
GW-40
2
3KW
6
7
钢筋调直机
GT4/8
2
5.5KW
11
8
钢筋直螺纹加工机械
2
5.5KW
11
9
锚索张拉机
2
5 KW
10
10
交流电焊机
BX-500
2
25KW
50
11
交流电焊机
BX3-300
2
15KW
30
12
电渣压力焊机
2
30KW
60
13
空压机
2
8KW
16
14
圆盘锯
φ300
2
2.2KW
4.4
15
手电刨
2
1.5KW
3
16
手电锯
2
1.25KW
2.5
17
平板振动器
8
3.5KW
28
18
插入式振动器
φ50
6
2.5KW
20
19
插入式振动棒器
φ30
6
2.2KW
17.6
20
污水泵
4
3KW
12
21
施工区照明
15KW
15
22
施工区照明
200KW
200
2AP负荷计算：
序号
用电负荷分类
设备有功P（KW）
需用系数Ki
同时系数 Kj
tgφ
1
电动机设备
840.5
0.8
0.6
0.62
2
电焊机设备
140
0.8
0.6
1.02
3
照明
215
0.8
0.8
0.75
（1）有功负荷 Pc=（K1*KaSP1+ K2*KbSP2+ K3*KcSP3）
=0.6×0.8×840.5+0.8×0.6×140+0.8×0.8×215
= 608.2KW
（2）无功负荷
Qc=[tgφ*( K1*KaSP1)+ tgφ*( K2*KbSP2)+ tgφ*(K3*KcSP3)]
=0.62×0.8×0.6×840.5+1.02×0.8×0.6×140+0.75×0.8×0.8×215
=422KVA
（3）计算总功负荷
Sc==740.3KVA
（4）计算线电流
线电流I=1000 Sc /（1.732×U线×COSØ）
=1000×740.3/（1.732×380×0.75）
=1500A
经计算线电流为1500A,可选用两根五芯铝电缆VLV-1KV-3×240+2×120。
复核允许相对电压降ε= Sc×L/100S×C=740.3×120/（100×480×56）
=3.3%（允许值为5%）
式中Sc：总负荷，740.3KVA（至2AP）
L：送线电路距离，120m（至2AP）
S：电缆导线截面，240mm2
C：系数，根据导线材质及输电方式取56（施工手册参考数据）
4.2 一级配电箱供电线路及箱内元器件设置
4.2.1 1-3AP（施工区）箱内供电线路(注：本开关型号根据实际产品选择)
编号
用途
功率（KW）
计算电流（A）
开关型号（A）
导线选择（mm2）
1
塔吊二级箱（预备接其他设备）
50
98
200
铝芯3*70+2*35
2
备用
200
3
输送泵二级箱
110
200
400
铝芯3*120+2*70
4
钢筋棚二级箱
120
236
400
铝芯3*120+2*70
5
地下室二级箱
50
96
200
铝芯3*95+2*50
6
备用
200
7
备用
200
8
进线
300
600
630
铝芯3*240+2*120
4.2.2 1-3AP（施工区）箱内元器件设置
名称
规格、型号
单位
数量
备注
隔离开关
HR-630A/3
个
1
总开关（带熔断）
隔离开关
HR-400A/3
个
2
分开关（带熔断）
隔离开关
HR-200A/3
个
6
分开关（带熔断）
漏电断路器
DZLE20-400A 100mA ＜0.2S
个
2
带过载、漏电、短路保护
漏电断路器
DZLE20-200A 100mA ＜0.2S
个
2
带过载、漏电、短路保护
电压表
只
3
电流表
只
3
电表及互感器
DT862-4 BH-0.66 600/5A
套
1
GGD型，双开门 电源进线为铝芯-3×240+2×120
4.3 二级配电箱供电线路及箱内元器件设置
4.3.1 钢筋加工棚二级箱供电线路及箱内元器件设置
钢筋加工棚二级箱供电线路（按公司标准配置）
编号
用途
功率（KW）
计算电流（A）
开关型号（A）
导线选择（mm2）
1
闪光对焊机
90
176
200
铝芯 3*70+2*35mm2
2
钢筋切断机
4
8
15
铝芯-4×6mm2
3
钢筋弯曲机
4
8
15
铝芯-4×6mm2
4
钢筋调直机
4
8
15
铝芯-4×6mm2
5
照明
2
12
16
铝芯-3×4mm2
6
套丝机
4
8
15
铝芯-4×6mm2
7
进线
110
216
250
铝芯-3×95+2×50mm2
钢筋加工棚二级箱元器件设置
名称
规格、型号
单位
数量
备注
熔断隔离开关
HR5-250A/3
个
1
总隔离开关
隔离开关
HF40/3-250
个
1
分隔离开关
隔离开关
HF40-16A/3
个
5
分隔离开关
漏电断路器
DZ20L- 200A 30mA ＜0.1S
个
1
带过载、短路保护
漏电断路器
DZ15LE-16A 30mA＜0.1S
个
5
带过载、短路保护
箱壳尺寸为1400×1200×250（带防雨）
4.3.2 地下室二级箱供电线路及箱内元器件设置
地下室二级箱供电线路：
编号
用途
功率（KW）
计算电流（A）
开关型号（A）
导线选择（mm2）
1
区域二级箱
40
96
160
铝芯-3*50+2*25mm2
2
区域二级箱
40
96
160
铝芯-3*50+2*25mm2
3
区域二级箱
40
96
160
铝芯-3*50+2*25mm2
4
区域二级箱
40
96
160
铝芯-3*50+2*25mm2
5
施工三级箱
30
58
100
铝芯-3*50+2*25mm2
6
进线
90
176
250
铝芯-3*95+2*50mm2
地下室二级箱元器件设置：（按公司标准配置）
名称
规格、型号
单位
数量
备注
熔断隔离开关
HR5-250A/3
个
1
总隔离开关
隔离开关
HF40/3-160
个
4
分隔离开关
隔离开关
HF40/3-100
个
1
分隔离开关
漏电断路器
DZ20L-160A 30mA ＜0.1S
个
4
带过载、短路保护
漏电断路器
DZ15LE-100A 30mA＜0.1S
个
1
带过载、短路保护
箱壳尺寸为1400×1200×250（带防雨）
4.3.3 输送泵二级箱供电线路及箱内元器件设置
输送泵二级箱供电线路：
编号
用途
功率（KW）
计算电流（A）
开关型号（A）
导线选择（mm2）
1
输送泵三级箱
110
214
250
铝芯-3*70+2*35mm2
2
照明
5
32
40
BV-3×6mm2
3
备用
100
4
进线
120
254
400
铝芯-3*120+2*50mm2
输送泵二级箱元器件设置：（按我司标准配置）
名称
规格、型号
单位
数量
备注
熔断隔离开关
HR5-400A/3
个
1
总隔离开关
隔离开关
HF40/3-250
个
1
分隔离开关
隔离开关
HF40/3-40
个
1
分隔离开关
隔离开关
HF40/3-100
个
1
分隔离开关
漏电断路器
DZ20L-250A 30mA ＜0.1S
个
1
带过载、短路保护
漏电断路器
DZ15LE-40A 30mA＜0.1S
个
1
带过载、短路保护
漏电断路器
DZ15LE-100A 30mA＜0.1S
个
1
带过载、短路保护
箱壳尺寸为1400×1200×250（带防雨）
4.3.4 塔吊二级箱供电线路及箱内元器件设置
塔吊二级箱供电线路：
编号
用途
功率（KW）
计算电流（A）
开关型号（A）
导线选择（mm2）
1
塔吊三级箱
50
96
125
铝芯-3*35+2*16mm2
2
塔吊镝灯箱
20
46
63
铝芯-3*10+2*6mm2
3
备用
100
4
备用
100
5
进线
60
118
200
铝芯-3*70+2*35mm2
塔吊二级箱元器件设置：（按我司标准配置）
名称
规格、型号
单位
数量
备注
熔断隔离开关
HR5-200A/3
个
1
总隔离开关
隔离开关
HF40/3-125
个
1
分隔离开关
隔离开关
HF40/3-63
个
3
分隔离开关
漏电断路器
DZ20L-125A 30mA ＜0.1S
个
1
带过载、短路保护
漏电断路器
DZ15LE-63A 30mA＜0.1S
个
2
带过载、短路保护
漏电断路器
DZ15LE-100A 30mA＜0.1S
个
1
带过载、短路保护
箱壳尺寸为1400×1200×250（带防雨）
4.4三级配电箱内元器件设置
楼层施工移动三级箱元器件设置：
名称
规格、型号
单位
数量
备注
熔断隔离开关
HR5-200A/3
个
1
总隔离开关
隔离开关
HF40/3-100
个
4
分隔离开关
隔离开关
DZ47L-32
个
1
分隔离开关
漏电断路器
DZ15L-100A30mA＜0.1S
个
4
带过载、短路保护
箱壳尺寸为1000*800*250（带防雨、铁脚落地式）
4.5配电室设计
本工程分为1个供电区域（详见附图），设置2台一级配电箱。在1AP、2AP处各设置1座配电室。配电房处用电负荷集中，周边灰尘少、潮气少、振动小、无易燃易爆物，且道路畅通。(以及配电房设计见附图10)
4.5.1总配电室（房）要求
1）总配电室（房）应设在靠近电源的区域，配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于是1500mm，双列面对面布置不小于2000mm；
2）配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于是800mm，双列背对背布置不小于1500mm；个别地点有建筑物结构凸出的地方，则此点通道宽度可减少200mm;
3）配电室（房）内设置值班或检修室时，该室边缘距配电柜的水平距离大于1000mm，并采取屏障隔离；
4）配电室内的母线涂刷有色油漆，以标志相序；以柜正面方向为基准。
涂色符合下表规定：
相别
颜色
垂直排列
水平排列
引下排列
L1（A）
黄
上
后
左
L2（B）
绿
中
中
中
L3（C）
红
下
前
右
N
淡蓝
——
——
——
5）配电装置的上端距顶棚不小于500mm；
6）配电室的照明分别设置正常照明和事故照明。
7）配电柜应编号，并应有用途标记。
8）配电室应保持清洁，不得堆放任何妨碍操作、维修的杂物。
9）配电柜或配电线路停电维修时，应挂接地线，并应悬挂“禁止合闸、有人工作”停电标识牌。停送电应有专人负责。
配电柜应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点
4.5.2室内通风、消防
采用活动板房，开窗自然通风，窗户焊铁护栏。门向外开启，并配锁，非工作人员，严禁入内。门口备两具干粉灭火器，室内设开口木箱1个，装细砂2立方米，并配消防铲、桶两套。总配电柜周围用橡胶绝缘板全铺，并用-40*4镀锌扁钢做一圈均压环。照明分正常照明和应急照明。应急照明设置两套双头应急照明灯，持续时间90分钟。配电柜装有完好的电器元件，经调试合格后，方可投入使用。接地采用-50×5角钢做人工接地极，-40×4镀锌扁钢及BV-35mm2黄绿双色线做接地干线。
5.接地与防雷设计
5.1接地
采用TN—S接零保护系统，除一级配电箱接地外，各二级配电箱均重复接地。
接地尽量利用建筑物的接地系统，用不小于16mm2的黄绿双色软线及-40×4镀锌扁钢就近与其进行可靠连接(要求电气施工时预留接点)。若无法利用，则采用-50×5角钢做人工接地极。须进行接地电阻测试，并做好记录，该测试要求每月进行一次，接地电阻不应大于10欧姆。
电机、照明器具、 手持电动工具的金属外壳，配电柜的金属框架。用电设备的保护地线或保护零线应并联接地，严禁串联接地或接零。保护接地线应采用焊接、压接、螺栓连接或其他可靠方法连接，严禁缠绕或挂钩。PE线上严禁装设开关或者熔断器，严禁通过工作电流且严禁断线。
5.2防雷
本地区年平均雷暴日46日，最高可达70日，高度大于等于20米的机械设备，要求做防雷设计。建筑的防雷装置满足防直击雷、侧击雷、防雷电感应及雷电波的侵入，并设置总等电位联结。
建筑物防雷：在屋顶采用Φ10镀锌圆钢作避雷带，屋顶避雷连接线网格不大于10mX 10m或 12mX 8m。将竖直敷设的金属管道及金属物顶端和底端与防雷装置连接。利用建筑物钢筋混凝土柱子或剪力墙内两根Φ16以上主筋通长焊接作为引下线，引下线的间距不大于18m，引下线上端与避雷带焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接。外墙引下线在室外地面下1m 处引出与室外接地线焊接。
塔吊、人货电梯：顶部已有避雷针，利用自身铁架作为引下线，底部与建筑基础接地装置用-40×4镀锌扁钢焊接连通。从理论讲，塔吊避雷针对现场有一定保护范围。按二类防雷建筑进行防雷设计，滚球半径取hr=60米。本建筑高度按hx=95米考虑，避雷针高度h=100米。hr<h，按照滚球法，单支避雷针地面上的保护半径r0=hr=60米。在建筑物高度的平面上保护半径：
r0=hr-√hx（2hr-hx）=12米。
但实际情况中，塔吊先拆除退场，而建筑本身的防雷系统还未投入使用，此时外架处于无保护状态。为安全起见，钢管脚手架上部，沿外圈每30米设置一根避雷针。尽可能利用建筑防雷接地系统，如果不能实现，则单独用φ10圆钢作为引下线，用-50*5角钢做人工接地极。
办公区、生活区活动板房：四个角用-50*5角钢做人工接地极，BV-35mm2黄绿双色线做接地干线。
本工程变压器中性点接地、电气设备的保护接地、电梯机房、弱电系统、等的接地共用统一接地装置，要求接地电阻不大于 1欧姆，实测不满足要求时，增设人工接地极。
凡正常不带电，而当绝缘破坏有可能呈现电压的一切电气设备金属外壳均应可靠接地。施工现场内所有防雷装置的冲击接地电阻值不得大于30Ω，定期测试，要求每月进行一次，作好测试记录。
6.防护措施
6.1电气设备防护
电气设备现场周围不得存放易燃、易爆物、污染源和腐蚀介质，否则应予清除或做防护处置，其防护等级必须与环境条件相适应。配电箱加设防护棚，其顶棚要求不少于两层硬质材料防护棚。
6.2线路防护
塔吊电源线与塔吊接触部位采用UPVC管做隔离措施。
用电线路基本沿围墙或临时道路（集中段设管沟）。在地下室施工阶段，下基坑的电缆架空保护；地下室施工完毕后，电缆改为沿地下室墙、板悬挂架空敷设。
电缆在穿越马路时穿钢管保护。埋地段电缆每20米设置醒目警示牌。
手持式电动工具的负荷线应采用耐气候型的橡皮护套铜芯软电缆，并不得有接头，其外壳、手柄、插头、开关，负荷线等必须完好无损，使用前必须做绝缘检查和空载检查，在绝缘合格、空载运转正常后方可使用。
7.安全用电措施和电气防火措施
7.1安全用电技术措施
7.1.1接地与接零
施工现场采用TN—S接零保护系统。
①保护零线应由配电室的保护零线干线引出，首末端必须贯通；
②保护零线应与工作零线分开单独敷设，不作它用，保护零线PE必须采用绿/黄双色线；保护零线上严禁装设开关或熔断器。
③保护零线和相线的材质应相同，保护零线最小截面：
相线截面(mm2)
保护零线最小截面(mm2)
S≤16
S
16＜S≤35
16
S＞35
S/2
④接引至移动式电动工具或手持式电动工具的保护零线必须采用铜芯软线，且不得小于1.5mm2，手持电动工具必须接地保护，禁止接零保护。
⑤电气设备的正常情况下不带电的金属外壳、框架、部件、管道、金属操作台等均应作保护接零。
7.1.2配置漏电保护器
(1)施工现场的配电箱(配电室)和开关箱配置三级漏电保护器。
(2)漏电保护器应装设在配电箱电源熔断隔离开关的负荷侧和开关箱电源熔断隔离开关的负荷侧。
(3)开关箱中必须装设漏电保护器，漏电保护器应选用电流动作型，一般场合漏电保护器的额定漏电动作电流应不大于30mA，额定漏电动作时间应不大于0.1S。
(4)总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级段保护的功能。其中总配电箱额定漏电动作电流和额定漏电动作时间乘积的极限值为(不大于)30 mA·S。
(5)大多设备进场时均配备有动力开关箱，但须对其进行开关设置的校核。其中漏电保护器的设置应满足以下要求：总配电箱和开关箱中的漏电保护器，其额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分段保护功能，以免发生越级动作；所有漏电保护器在实际工作时的负荷电流，应小于其额定工作电流。
(6)漏电保护器必须按产品说明书安装、使用。对搁置已久重新使用和连续使用一个月的漏电保护器，应认真检查其特性，发现问题及时修理工更换。
(7)漏电保护器的使用接线应与基本保护系统相适应、相配合，在任何情况下，漏电保护器(其剩余电流互感器)只能通过工作零线，而不能通过保护零线。
7.1.3开关箱
实行“一机一箱一闸一漏”制，严禁一闸多用。
7.1.4电缆布置
(1)施工现场情况比较复杂，施工高峰期设备、运输车运行很多，这对电缆的布置保护不利。
(2)供电电缆应沿道路路边或建筑物边缘埋设，转弯处和直线段每隔20m处应设电缆走向标志。电缆直埋时，其表面距地面的距离不宜小于0.7m；电缆上下应铺以软土或砂土，其厚度不得小于100mm，并应盖砖保护。
(3)电缆埋地敷设时在穿越施工道路时穿管保护，并设工作井。
(4)架空敷设电缆时，沿建筑物架设，架设高度不低于2m，接头处应绝缘良好，并做好防水措施。
(5)电缆埋地敷设时，电缆之间，电缆与其他管道、道路、建筑物等之间平行和交叉时的最小距离应符合下表的要求。
项 目
最小距离(m)
平行
交叉
电 缆 之 间
0.1
0.5
管 道
0.5
0.5
道 路
1.5
1.0
建筑物基础(边线)
0.6
——
排 水 沟
1.0
0.5
7.1.5配电箱
(1)配电箱布置原则：配电箱应尽量布置在电力负荷中心处，并充分考虑使用操作方便，经济适用的原则。固定式配电箱、开关箱的中心点与地面的垂直距离为1.5m。移动式配电箱、开关箱应装设在坚固、稳定的支架上。其中心点与地面的垂直距离宜为1.0m。
(2)楼层配电箱：楼层配电箱需要同时为几层施工提供电源，其布置要考虑电源进线、引出至其它楼层用的方便性。
(3)配电箱内部设置原则：
a、配电箱的进线口和出线口设在箱的下面或侧面，电源的引出线穿管并设防水弯头。
b、配电箱内的导线应绝缘良好、排列整齐、固定牢固，导线端头应采用螺栓连接或压接。
c、每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上的用电设备(含插座)。
d、动力配电箱和照明合并设置为同一配电箱时，动力和照明分路配电，动力开关箱与照明开关箱必须分开设置。
e、配电箱内安装的接触器、开关等电气设备，应动作灵活，接触良好可靠，触头没有严重烧伤现象。
7.1.6配电系统
配电系统除应符合以上设计要求外，还应达到以下要求：
(1)开关电器及电气装置必须完好无损；
(2)开关电器及电气装置必须装设端正、牢固，不得拖地放置；
(3)带电导线与导线之间的接头必须绝缘包扎；
(4)带电导线必须绝缘良好；
(5)带电导线上严禁搭、挂、压其它物体；
(6)带电装置的电源进线端必须作固定连接；
(7)配电箱与开关箱应作名称、用途、分路标记；
(8)配电箱、开关箱应配锁并有专人负责；
(9)电气装置内部及其周围邻近区域不得有杂物、灌木和杂草等；
(10)电气装置应定期检修，检修时必须做到停电；
(11)悬挂停电标志牌，挂接必要的接地线；
(12)由相应级别的专业电工检修；
(13)检修人员应穿戴绝缘鞋和手套，使用电工绝缘工具；
(14)有统一组织和专人统一指挥。
(15)电气设备或线路的停电检修，应遵守下列规定：
1)一次设备完全停电，并切断变压器和电压互感器二次侧开关或熔断器。
2)设备或线路切断电源并经验电确无电压后，方可装设接地线，进行工作。
3)工作地点均应悬挂相应的标示牌。
(16)所有配电箱、开关箱在使用过程中操作顺序：
(17)送电操作顺序为：总配电箱→分配电箱→开关箱；
(18)停电操作顺序为：开关箱→分配电箱→总配电箱。
7.1.7照明
(1)本工程在夜间施工设置镝灯照明，同时在施工现场采用局部照明，办公室设置一般照明；
(2)地下室施工和灯具距地面小于2.5米的场所采用36V低压照明；
(3)照明灯具的金属外壳必须与PE线箱连接。
7.2安全用电组织措施
(1)严格执行方案的编制、审批制度，并建立相应的技术档案。
(2)电工必须是经过国家现行标准考核合格后，持证上岗的电工。其他用电人员必须通过相关安全教育培训和技术交底，考核合格后方可上岗工作。
(3)建立技术交底制度。向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总</p>
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
