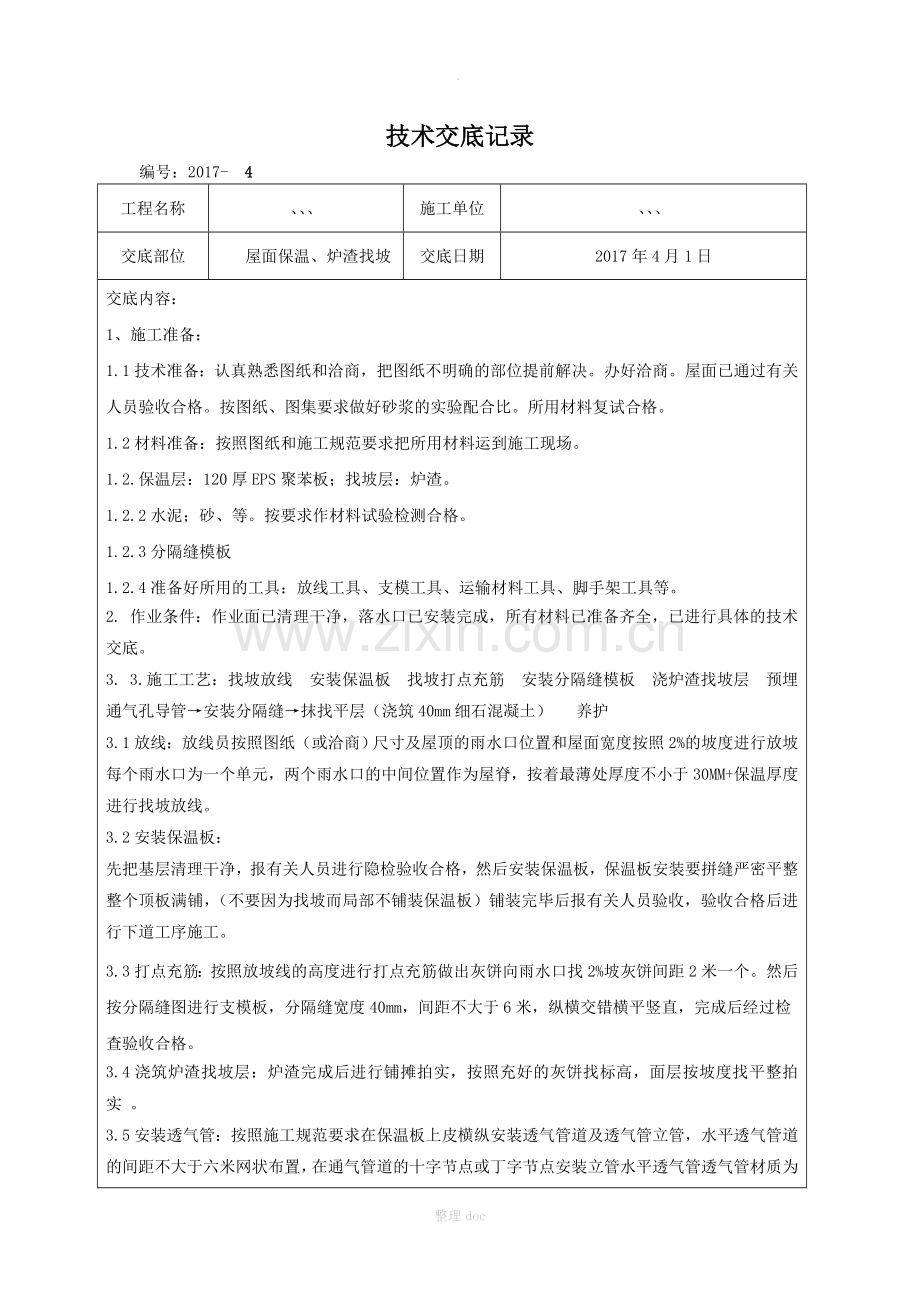

技术交底记录
编号：2017- 4
工程名称
、、、
施工单位
、、、
交底部位
屋面保温、炉渣找坡
交底日期
2017年4月1日
交底内容：
1、施工准备：
1.1技术准备：认真熟悉图纸和洽商，把图纸不明确的部位提前解决。办好洽商。屋面已通过有关人员验收合格。按图纸、图集要求做好砂浆的实验配合比。所用材料复试合格。
1.2材料准备：按照图纸和施工规范要求把所用材料运到施工现场。
1.2.保温层：120厚EPS聚苯板；找坡层：炉渣。
1.2.2水泥；砂、等。按要求作材料试验检测合格。
1.2.3分隔缝模板
1.2.4准备好所用的工具：放线工具、支模工具、运输材料工具、脚手架工具等。
2. 作业条件：作业面已清理干净，落水口已安装完成，所有材料已准备齐全，已进行具体的技术交底。
3. 3.施工工艺：找坡放线"安装保温板"找坡打点充筋"安装分隔缝模板"浇炉渣找坡层"预埋通气孔导管→安装分隔缝→抹找平层（浇筑40mm细石混凝土）" 养护
3.1放线：放线员按照图纸（或洽商）尺寸及屋顶的雨水口位置和屋面宽度按照2%的坡度进行放坡每个雨水口为一个单元，两个雨水口的中间位置作为屋脊，按着最薄处厚度不小于30MM+保温厚度进行找坡放线。
3.2安装保温板：
先把基层清理干净，报有关人员进行隐检验收合格，然后安装保温板，保温板安装要拼缝严密平整整个顶板满铺，（不要因为找坡而局部不铺装保温板）铺装完毕后报有关人员验收，验收合格后进行下道工序施工。
3.3打点充筋：按照放坡线的高度进行打点充筋做出灰饼向雨水口找2%坡灰饼间距2米一个。然后按分隔缝图进行支模板，分隔缝宽度40mm，间距不大于6米，纵横交错横平竖直，完成后经过检查验收合格。
3.4浇筑炉渣找坡层：炉渣完成后进行铺摊拍实，按照充好的灰饼找标高，面层按坡度找平整拍实 。
3.5安装透气管：按照施工规范要求在保温板上皮横纵安装透气管道及透气管立管，水平透气管道的间距不大于六米网状布置，在通气管道的十字节点或丁字节点安装立管水平透气管透气管材质为

整理doc
.

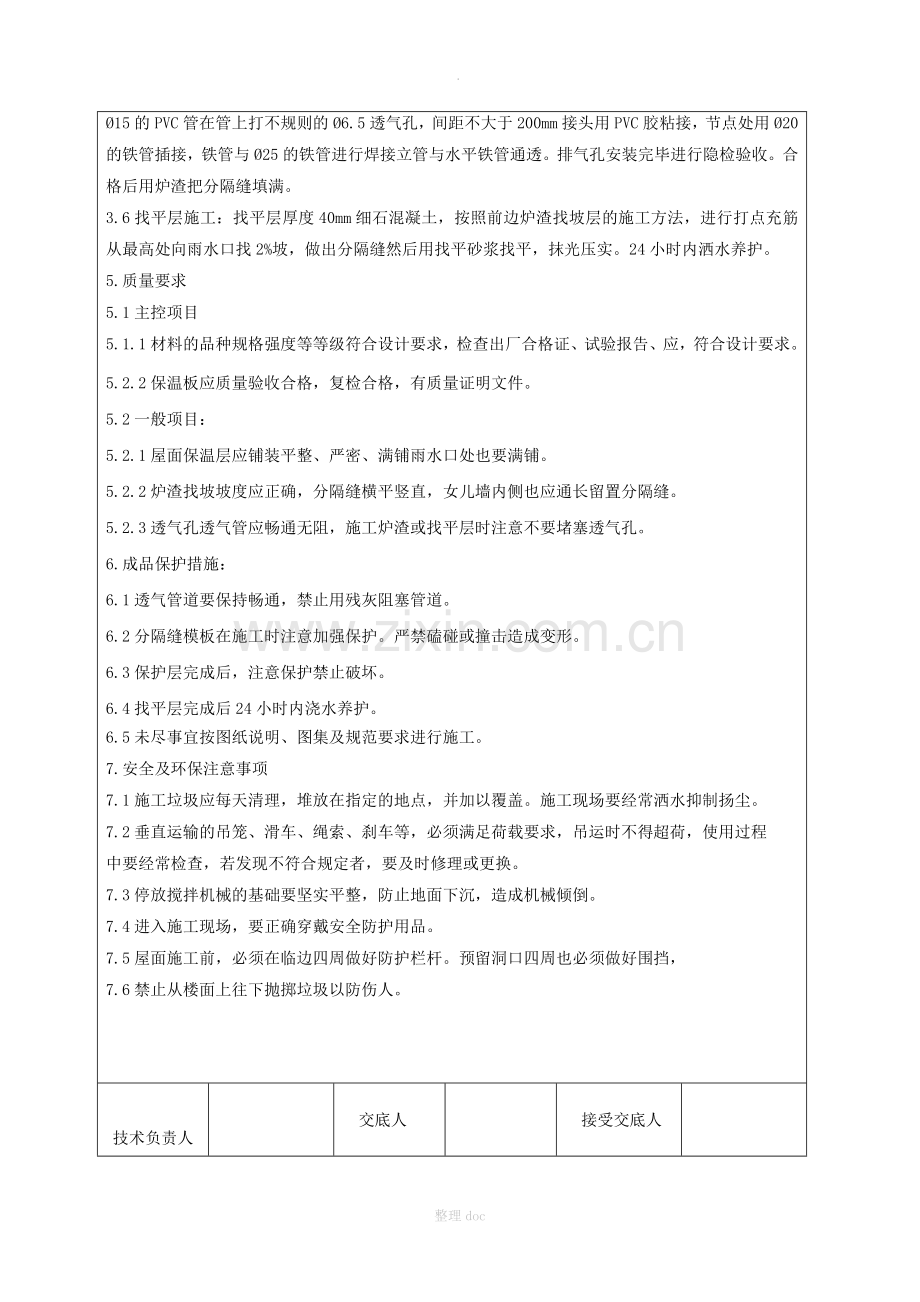

Ø15的PVC管在管上打不规则的Ø6.5透气孔，间距不大于200mm接头用PVC胶粘接，节点处用Ø20的铁管插接，铁管与Ø25的铁管进行焊接立管与水平铁管通透。排气孔安装完毕进行隐检验收。合格后用炉渣把分隔缝填满。
3.6找平层施工：找平层厚度40mm细石混凝土，按照前边炉渣找坡层的施工方法，进行打点充筋从最高处向雨水口找2%坡，做出分隔缝然后用找平砂浆找平，抹光压实。24小时内洒水养护。
5.质量要求
5.1主控项目
5.1.1材料的品种规格强度等等级符合设计要求，检查出厂合格证、试验报告、应，符合设计要求。
5.2.2保温板应质量验收合格，复检合格，有质量证明文件。
5.2一般项目：
5.2.1屋面保温层应铺装平整、严密、满铺雨水口处也要满铺。
5.2.2炉渣找坡坡度应正确，分隔缝横平竖直，女儿墙内侧也应通长留置分隔缝。
5.2.3透气孔透气管应畅通无阻，施工炉渣或找平层时注意不要堵塞透气孔。
6. 成品保护措施：
6.1透气管道要保持畅通，禁止用残灰阻塞管道。
6.2分隔缝模板在施工时注意加强保护。严禁磕碰或撞击造成变形。
6.3保护层完成后，注意保护禁止破坏。
6.4找平层完成后24小时内浇水养护。
6.5未尽事宜按图纸说明、图集及规范要求进行施工。
7.安全及环保注意事项
7.1施工垃圾应每天清理，堆放在指定的地点，并加以覆盖。施工现场要经常洒水抑制扬尘。
7.2垂直运输的吊笼、滑车、绳索、刹车等，必须满足荷载要求，吊运时不得超荷，使用过程
中要经常检查，若发现不符合规定者，要及时修理或更换。
7.3停放搅拌机械的基础要坚实平整，防止地面下沉，造成机械倾倒。
7.4进入施工现场，要正确穿戴安全防护用品。
7.5屋面施工前，必须在临边四周做好防护栏杆。预留洞口四周也必须做好围挡，
7.6禁止从楼面上往下抛掷垃圾以防伤人。

技术负责人

交底人

接受交底人

整理doc
.

注：本记录一式两份，一份交接受交底人，一份存档。
