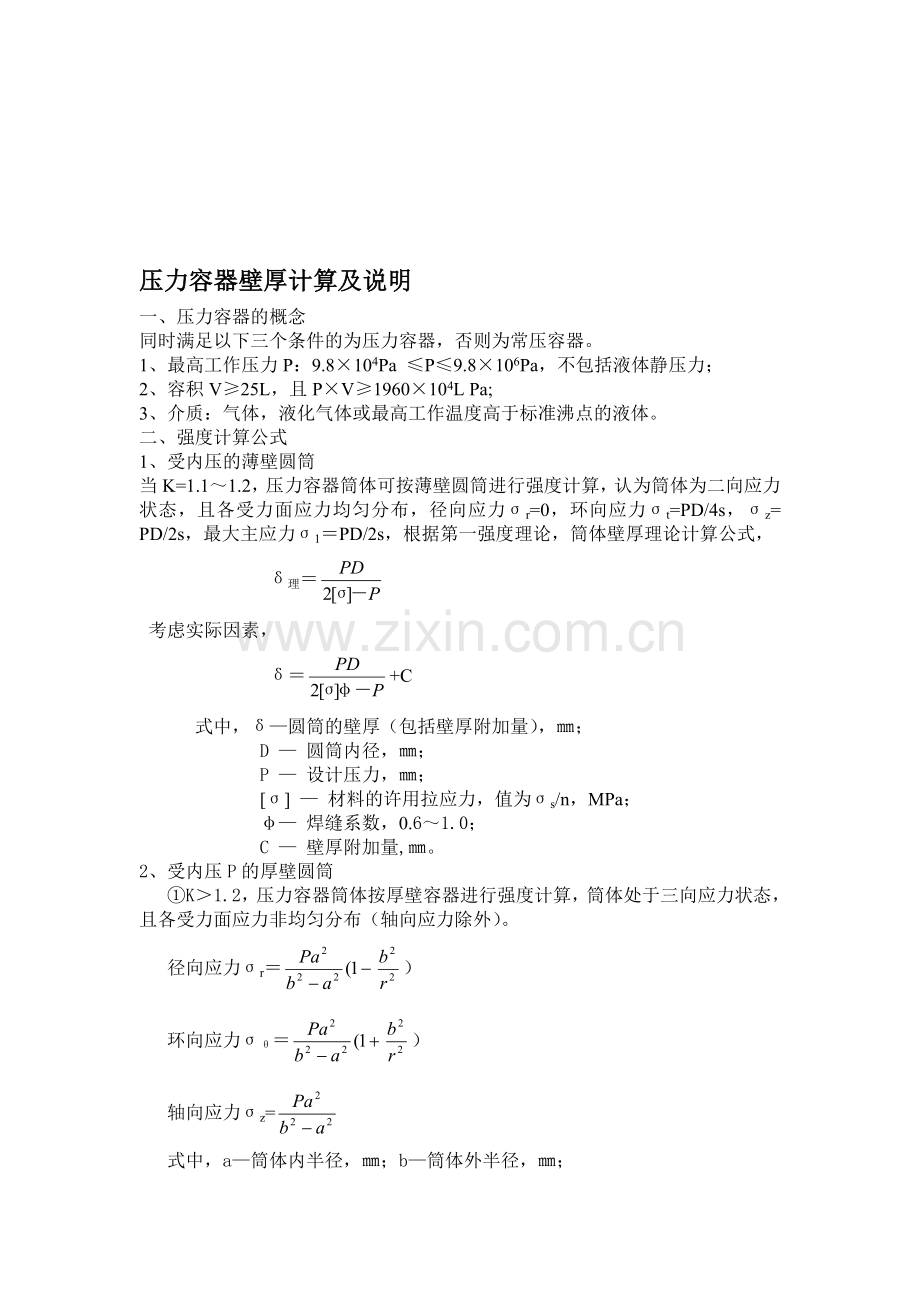

压力容器壁厚计算及说明
一、压力容器的概念
同时满足以下三个条件的为压力容器，否则为常压容器。
1、最高工作压力P：9.8×104Pa ≤P≤9.8×106Pa，不包括液体静压力；
2、容积V≥25L，且P×V≥1960×104L Pa;
3、介质：气体，液化气体或最高工作温度高于标准沸点的液体。
二、强度计算公式
1、受内压的薄壁圆筒
当K=1.1～1.2，压力容器筒体可按薄壁圆筒进行强度计算，认为筒体为二向应力状态，且各受力面应力均匀分布，径向应力σr=0，环向应力σt=PD/4s，σz= PD/2s，最大主应力σ1＝PD/2s，根据第一强度理论，筒体壁厚理论计算公式，
δ理＝
考虑实际因素，
δ＝+C
式中，δ—圆筒的壁厚（包括壁厚附加量），㎜；
D — 圆筒内径，㎜；
P — 设计压力，㎜；
[σ] — 材料的许用拉应力，值为σs/n，MPa；
φ— 焊缝系数，0.6～1.0；
C — 壁厚附加量,㎜。
2、受内压P的厚壁圆筒
①K＞1.2，压力容器筒体按厚壁容器进行强度计算，筒体处于三向应力状态，且各受力面应力非均匀分布（轴向应力除外）。
径向应力σr＝）
环向应力σθ＝）
轴向应力σz=
式中，a—筒体内半径，㎜；b—筒体外半径，㎜；

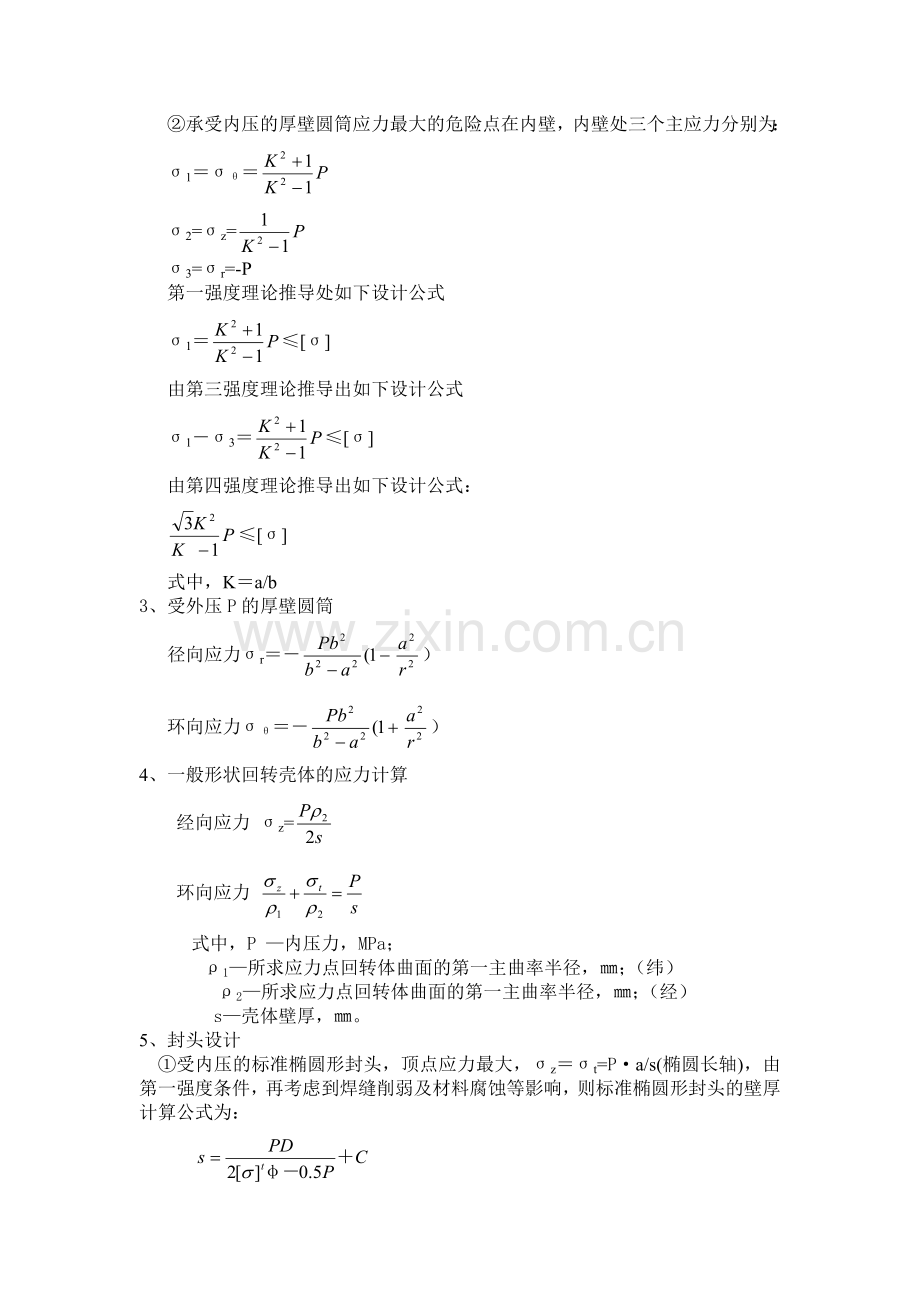

②承受内压的厚壁圆筒应力最大的危险点在内壁，内壁处三个主应力分别为：
σ1＝σθ＝
σ2=σz=
σ3=σr=-P
第一强度理论推导处如下设计公式
σ1＝≤[σ]
由第三强度理论推导出如下设计公式
σ1－σ3＝≤[σ]
由第四强度理论推导出如下设计公式：
≤[σ]
式中，K＝a/b
3、受外压P的厚壁圆筒
径向应力σr＝－）
环向应力σθ＝－）
4、一般形状回转壳体的应力计算
经向应力 σz=
环向应力
式中，P —内压力，MPa；
ρ1—所求应力点回转体曲面的第一主曲率半径，㎜；（纬）
ρ2—所求应力点回转体曲面的第一主曲率半径，㎜；（经）
s—壳体壁厚，㎜。
5、封头设计
①受内压的标准椭圆形封头，顶点应力最大，σz＝σt=P·a/s(椭圆长轴)，由第一强度条件，再考虑到焊缝削弱及材料腐蚀等影响，则标准椭圆形封头的壁厚计算公式为：

式中，s—封头壁厚，㎜；
P—设计压力，MPa;
D—封头内径，㎜；
[σ]t— 设计温度下的材料许用应力，MPa；
φ— 焊缝系数；
C— 壁厚附加量，㎜。
② 受内压的平盖设计
周边固支，最大径向应力在周边，周边的应力，
径向应力σr＝
环向应力σθ＝
式中，t—圆板厚度，㎜；
R—圆板半径，㎜；
μ—材料的波松比。
周边铰支，最大应力发生在圆板中心处，中心应力表达式为，
σr＝σθ＝
圆形平盖的设计公式为（根据第一强度理论）：

式中，t—平盖厚度，㎜；
D—计算直径，㎜；
K—结构特征系数，查表；
