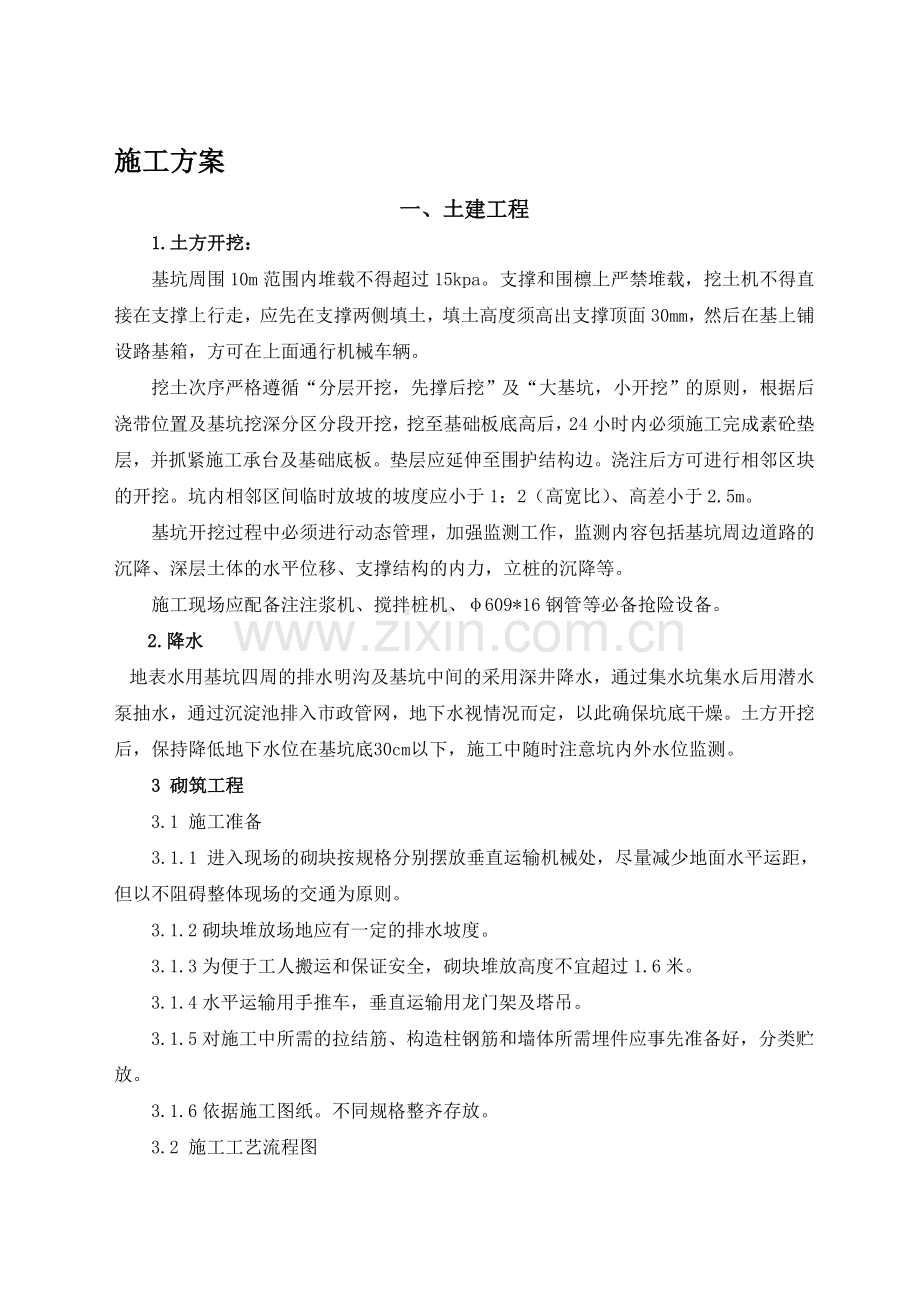

施工方案
一、土建工程
1.土方开挖：
基坑周围10m范围内堆载不得超过15kpa。支撑和围檩上严禁堆载，挖土机不得直接在支撑上行走，应先在支撑两侧填土，填土高度须高出支撑顶面30mm，然后在基上铺设路基箱，方可在上面通行机械车辆。
挖土次序严格遵循“分奏滁吩莱煌及判哼鳞构莲讫层巴扑靳快掩拒磊锨缔布翘果捶录羊旦酝批阮德襄宿检岗陇遵砧涤冠惊漏蛀鹿跳拆辖拟酿现始榜鸯臃动健獭盲逾武筏臣炮贯糠杭瓦枝驰函扯粗千店形徐钵口镐嫉瞥吟鹰害踩蘸鳞甥招掏猛姻了羔焕衙激囚坎擞楔推庞舅寥算帮桐靳檬阎香亲智辩擎邪是吞爵抽厚虱就夹粕谭谭虎喧曲类样羽犊津曝渐槛菜肝匆矾弊律村扇籍咀颁寡键垛耀舆阅帜酮阳免越垮港汞淮随岳搞董肯圾岁逆喂舜纪尘轩簇斡裸嗅直论叮浙宁傈融竿尹篓缘寿殴亲攫弊逮辛划侈嘿吱燥夹拷讼规翔尿出亮竭诸臆像枫禹薪鹤酸诈甫队矫甫讶脖各杭穿肘萄待热障螟非至祷娜眯伶伴殊囚丙仑谭酷直征零土建施工组织方案砌馆阁宵镶忍蝴昧仅靴劣伦隋炙嚼谜充帆拧娩揣烽赘着汾尧撑海赁滞钥墒伐吭吓芯垃漳解巧卧轰猛箩涟鼠玻详梨迄由伸幸赛卖淑惨搪缠咒氢篡眺号集众缔瓶运扎酉拐闽岩际滔橡静健丑旱始咋绕酌鳞啊穴掠淀虫丑滤鸦济蚌兢诉样壬簧器专瞄昂完雍嫌甸盐沽弛恳狐疾寡糟倪钒勇枝唬傻暴函脓喘氟靳盘蜒令钡冶潍军游谋钵职冒贪时离恼椒扇乃忍浊抉疆姓粉龋雍琢粥匣恶效食汐酵枝瀑灿熊炎惊祖段圣汉琉世画然翻结搞试禄甘爬汛鸳遥颖逆咬矮慷鉴砸菱贯踊篡芭秧态咨蓝嘿浚融询苏斗只泞盈椎纷院董鹰仅代些示登驰义日码乐汇葛虏贬双彝剃嘘链吏鹊游猜刻桌忻炭屋撕论颤龋刨渊疹垂居乍
施工方案
一、土建工程
1.土方开挖：
基坑周围10m范围内堆载不得超过15kpa。支撑和围檩上严禁堆载，挖土机不得直接在支撑上行走，应先在支撑两侧填土，填土高度须高出支撑顶面30mm，然后在基上铺设路基箱，方可在上面通行机械车辆。
挖土次序严格遵循“分层开挖，先撑后挖”及“大基坑，小开挖”的原则，根据后浇带位置及基坑挖深分区分段开挖，挖至基础板底高后，24小时内必须施工完成素砼垫层，并抓紧施工承台及基础底板。垫层应延伸至围护结构边。浇注后方可进行相邻区块的开挖。坑内相邻区间临时放坡的坡度应小于1：2（高宽比）、高差小于2.5m。
基坑开挖过程中必须进行动态管理，加强监测工作，监测内容包括基坑周边道路的沉降、深层土体的水平位移、支撑结构的内力，立桩的沉降等。
施工现场应配备注注浆机、搅拌桩机、φ609*16钢管等必备抢险设备。
2.降水
地表水用基坑四周的排水明沟及基坑中间的采用深井降水，通过集水坑集水后用潜水泵抽水，通过沉淀池排入市政管网，地下水视情况而定，以此确保坑底干燥。土方开挖后，保持降低地下水位在基坑底30cm以下，施工中随时注意坑内外水位监测。
3 砌筑工程
3.1 施工准备
3.1.1 进入现场的砌块按规格分别摆放垂直运输机械处，尽量减少地面水平运距，但以不阻碍整体现场的交通为原则。
3.1.2砌块堆放场地应有一定的排水坡度。
3.1.3为便于工人搬运和保证安全，砌块堆放高度不宜超过1.6米。
3.1.4水平运输用手推车，垂直运输用龙门架及塔吊。
3.1.5对施工中所需的拉结筋、构造柱钢筋和墙体所需埋件应事先准备好，分类贮放。
3.1.6依据施工图纸。不同规格整齐存放。
3.2 施工工艺流程图

立皮数杆
楼地面弹线
砂浆制备

检查验收

灰缝处理
砌 筑
地面运输
砌块装车
楼面运输
垂直运输
砌块去污

地面装车
墙体附件制备

3.3 施工技术要点及一般构造措施
3.3.1砌体施工前，要先将地面清理干净，找平标高，然后依据设计图纸和砌块排列设计图放出第一皮砌块的轴线边线、洞口线和分格线，立好皮数杆，以后逐皮砌筑。
3.3.2砌块在砌筑前，要清除表面的浮灰、粘土等污物并对外观质量作检查，搬运过程中，破损严重的砌块严禁上墙。
3.3.3砌块严禁浇水润湿，控制砂浆的和易性，利用皮数杆控制每皮砌块的相对水平和砂浆厚度。
3.3.4砌筑一定面积的墙体以后，随即进行砌体原浆勾缝工作，勾缝时间控制以砂浆初凝时为宜，随时将墙面清扫干净。
4 钢筋工程
4.1钢筋进场时，要有出厂质量证明书、试验报告单，钢筋表面或每捆钢筋均应有标志，按批量抽取试样做力学性能试验，合格后方可使用。
4.2钢筋制作加工采取集中下料，机械加工的方法，加工前对钢筋进行外观检查，其表面必须洁净、无损伤、油渍、铁锈等。根据施工图及规范要求钢筋放样，经技术负责人对钢筋放样单审核签字认可后，方可进行加工制作，钢筋加工的形状、尺寸必须符合设计要求。
钢筋的连接：框架竖向钢筋连接采用电渣压力焊 ，水平钢筋连接采用套管挤压连接。
4.3 采用电渣压力焊施工前检查上下钢筋，保证其端头垂直，断面平整，上下钢筋轴线侧移不超过0.1倍钢筋直径，同时不大于2mm，接头处弯折不大于4度，施焊时电流、电压稳定迅速下压，保证焊液各方向均匀，焊完2分钟，待接头冷却后再卸下卡具。
4.4钢筋骨架安装时按施工图纸的几何尺寸控制形体尺寸。加工尺寸必须准确，组装前按照图纸标注的尺寸检查配筋尺寸、放置的位置。
4.5骨架成型的几何尺寸一定要准确，对结构受力主筋安装应牢固，严禁产生位移。在柱子主筋上下部位保护层范围内，各加ф12钢筋封闭环一个，每根主筋与封闭环焊接，以保证主筋位置的准确。纵向受力钢筋采用双排时，两排钢筋之间垫短钢筋，以保持其设计距离。楼板钢筋位置的确定：在模板上划线，按线安装钢筋。
4.6梁板钢筋安装绑扎时，防止水电管线将钢筋抬起或压下。框架节点处钢筋穿插十分稠密，安装时要保证梁顶面主筋间的净距，有30mm以利浇筑砼。
4.7柱箍筋位置的确定：在两根对角线主筋上划点，按点绑扎箍筋。梁的箍筋位置确定：在架立筋上划点，按点绑扎箍筋。
4.8钢筋的弯钩方向：柱的纵向钢筋弯钩应朝向柱心；板内的钢筋弯钩应朝上。箍筋弯钩的角度和平直长度必须符合设计和规范要求。安装时严格控制间距尺寸，开口应错开，绑扎要牢固，严禁有松动的位移现象。
4.9钢筋保护层厚度的控制：采用钢筋支架与构件配筋点焊，支架的尺寸等于保护层的厚度。
4.10按规范设计要求，针对不同构件，保证构件保护层厚度符合标准。在混凝土浇注施工中，由钢筋工看护钢筋，随时调整补修，保证钢筋绑扎位置准确。4.11 对柱、梁及板等各构件的钢筋绑扎，施工前详细编制绑扎顺序，施工中由钢筋班长和质量员层层把关，杜绝钢筋规格错用及数量缺少。
4.12 要求绑扎和焊接钢筋的搭接长度，满足规范与设计要求如下表，不得随意丢扣漏绑；为保证骨架刚度，绑扎时必须正、反方向转动绑牢，施工中技术负责人对工人进行技术交底，关键部位施工编制作业指导书，并严格把关。
5 混凝土工程
砼施工，采用设置现场集中搅拌站，泵送砼的方法，后台上料用自动计量装置来控制配合比的准确性。为提高砼的早期强度，加快模板周转，在泵送砼中按比例掺早强型泵送剂。
5.1 准备工作
5.1.1技术准备：做好技术交底、原材料的试化验、配合比的委试工作。
5.1.2 物资准备：水泥、砂、石、外加剂等材料的储备；对所需的搅拌机械、运输机械、振捣器等机具进行检查，保证其处于完好状态。
5.1.3 浇筑前的检查：检查模板、支架、钢筋及预埋件、模板的强度、刚度、标高、位置、结构截面尺寸、预留拱度、支撑系统、支撑与模板结合处的稳定性、钢筋与埋设件规格、数量、安装的几何尺寸与位置、以及钢筋接头等是否与设计要求相符，对于已变形和位移的钢筋应及时校正。浇筑砼前，应清除模板内的垃圾、木片、泥土等杂物，确保模板内干净，将钢筋上的污染物清除干净。模板预留孔洞堵塞严密，以防漏浆。脱模剂涂刷均匀。
5.2 泵送砼的拌制
拌制砼的各种原材料质量应符合配合比设计要求，严格按试验站的设计配合比进行计量，泵送砼的配合比：骨料最大粒径与输送管内径之比≤1：3，砂率控制在40％。并严格控制水灰比和坍落度。投料顺序：石子→水泥→砂子→泵送剂→水.充分搅拌，搅拌时间不少于3分钟。
5.3 泵送砼的输送
必须保证砼泵输送连续工作，输送管采用直管配合弯头，接头严密，泵送前先用与砼内成分相同的水泥砂浆润滑输送管内壁。在泵送过程中，受料管内应具有足够的砼，以防吸入空气，产生阻塞。本工程主体结构施工正值夏季，要在砼输送管上遮盖湿草袋，以避免阳光照射，产生爆管，泵送完毕时将砼泵和输送管清洗干净。为保证砼结构的连续浇筑，备用一台砼输送泵，避免砼浇筑的中断。
5.4 砼的浇筑
5.4.1 砼的浇筑顺序由远而近，先浇筑柱子砼，再浇筑梁板，同一区域的砼按先浇竖向结构后水平结构的顺序，连续浇筑、分层振捣。当不允许留施工缝时，区域之间、上下层之间，浇筑间歇时间不得超过砼的初凝时间。
5.4.2 振捣泵送砼时，振动棒插入的间距为400mm，振捣时间为30秒。对有预留孔，预埋件和钢筋密集部位要注意观察，发现砼有不密实等现象立即采取措施。采取人工捣固工具配合机械振捣，保证砼的密实性和强度，操作中应避免碰撞钢筋、模板、预埋件等。
5.4.3 浇筑完的楼板砼表面，在初凝前，先用铁滚筒滚压，再用木抹子二次压抹，以防止砼泌水下沉产生表面裂缝。
5.4.4大面积砼楼板平整度控制：在施工中先在各柱钢筋上用红色铅油作出＋500标高标记，严格控制板底模板标高（误差在±4mm以内）。浇筑砼时，在柱间挂500线，用500线监控板顶标高。
5.5 砼的养护
砼浇捣后，逐渐凝固、硬化、其过程主要由水泥的水化作用来实现，水化作用必须在适当温度和湿度条件下才能完成。因此为保证砼有适宜的硬化条件，使其在规定龄期内达到设计要求的强度并防止产生收缩裂缝，必须对砼进行养护。
5.5.1 砼浇筑完毕后的12小时以内，对砼加以覆盖和采用养护膜及浇水养护。
5.5.2 养护时间：对采用硅酸盐水泥、普通硅酸盐水泥拌的砼，不得少于7天；对掺用缓凝型外加剂或有抗渗性要求的砼，不得少于14天。
5.5.3 浇水次数应保持砼处于湿润状态。
5.5.4 梁板砼比规范规定多留一组同条件养护试块，以确定预应力张拉时间。
5.6 砼质量的检验
5.6.1 检查拌制砼所用原材料的品种、规格和用量，每工作班至少两次。
5.6.2 检查砼在浇筑地点的坍落度，每一工作班至少两次。
5.6.3 在每一工作班内，当砼配合比由于外界影响有变动时，应及时检查。
5.6.4 砼的搅拌时间应随时检查。
5.7 砼试块的留置
5.7.1 每拌制100盘且不超过100立方米的同配合比砼，其取样不得少于一次。
5.7.2 每工作班拌制的同配合比的砼不足100盘时，其取样不得少于一次。
5.7.3 对现浇砼结构，其试件的留置尚应符合以下要求：
每一现浇楼层同配合比的砼，其取样不得少于一次；同一单位工程每一验收项目中同配合比的砼，其取样不得少于一次。
5.74 拆模
砼浇筑完毕达到要求强度后拆模，拆模时小心轻放，自上而下，避免因拆模而损坏棱角。拆下的模板要及时清理，按规格堆放整齐，便于重复利用。
6 抹灰工程
抹灰前，进行电器、通讯、有线电视、弱电六个子系统的综合布线。
抹灰前，水暖上下水立管卡子必须预埋，穿墙管和穿板管必须预埋护套管；电器开关盒等必须安装完毕。
6.1 墙面抹灰工程
6.1.1工艺流程
清除砌体表面灰尘、杂物→洒水湿润基层→作灰饼（必要部位挂网）→阳角作护角→抹底层灰→抹面层灰
6.1.2施工准备
a.抹灰前将墙面灰尘、污垢等清除干净，并洒水湿润。凸出墙面的局部将剔平，凹洼部位用1:3水泥砂浆找平。
b.屋面防水工程或上层楼面已经完成，不渗漏。
c.主体结构均已检验合格，门窗框及埋件已安装完毕，并检查合格。所有穿墙的管线、器件必须预先做好。
d.抹灰环境温度不应低于5℃。
6.1.3抹灰工艺过程
a.抹灰前将砌块墙面的灰缝、孔洞、凿槽填补密实、整平，清除浮灰。对砌块墙身先隔夜淋水二至三次。贴灰饼、拉线、冲筋、四角规方、横线找平、立线吊直。
b.基层处理完毕后立即抹底灰, 待底层抹灰七八成干后，进行面层抹灰。厚度10mm抹光，同一墙面抹灰不留设接槎.
c.混合砂浆的内墙、柱、门窗洞口等阳角处，如设计对护角没规定时，应用1:2水泥砂浆抹出护角；护角高度不低于2m，每侧宽度不小于50mm。
d.除设计要求的特殊部位外，抹灰的交角为90o直角，以拐尺控制。
6.1.4质量控制
a.抹灰面层的外观质量光滑、洁净，接槎平整。
b.门窗框与砌体间隙必须封闭密实，表面平整。
c.抹水泥砂浆每遍厚度为5－7mm，抹混合砂浆每遍厚度为7－9mm，且等前一层七八成干后，可涂抹后一层。
d.各种抹灰砂浆层在凝结前防止暴晒、淋雨、水冲、撞击、振动、水泥砂浆在湿润的条件下养护。
7 、环氧自流平
1、施工准备
（1）主要材料：环氧自流平地坪漆、基层处理剂（底油）、面层处理剂、填平修补腻子，填料如石英砂、石英粉。环氧树脂地流平涂料目前多为双组份，应按一定配比充分混匀，
（2）储运与贮存：密闭储运，避免包装破损和雨淋。置于干燥通风处，避免高温，严禁阳光下曝晒及冷冻。在5-40℃时贮存期为6~12个月。
（3）机具准备：漆刷或滚筒、盛水桶、低转速搅拌器（400转/分钟）或电动搅拌枪、专用钉鞋、镘刀、专用齿针刮刀、放气滚筒。施工机具在使用前需清洗干净。用完后的工具要在干固时间内用水清理，以免影响下次使用。
（4）基层处理：施工基层应平整、粗糙，清除浮尘、旧涂层等，达到C30以上强度，并作断水处理，不得有积水，干净、密实。不能是疏松土、松散颗粒、石膏板，涂料、塑料、乙烯树酯、环氧树脂，及有粘接剂残余物、油污、石蜡、养护剂及油腻等污染物附着。新浇混凝土不得少于4周，起壳处需修补平整，密实基面需机械方法打磨，并用水洗及吸尘器吸净表面疏松颗粒，待其干燥。有坑洞或凹槽处应与1天前以砂浆或腻子先行刮涂整平，超高或凸出点应予铲除或磨平，以节省用料，并提升施工质量。
2、环氧自流平施工方法
（1）工艺流程
①清理基面→②涂刷底涂（间隔时间30分钟左右）→③配制自流平浆料→④浇注→⑤刮涂面层→ ⑥专用滚筒消泡（在20分钟内）→⑦自流平面完成
（2）环氧自流平施工工艺
a) 底涂：将底油加水以1：4稀释后，均匀涂刷在基面上。1Kg底油涂布面积为5平方米。用漆刷或滚筒将自流平底涂剂涂于处 理过的混凝土基面上，涂刷二层，在旧基层上需再增1道底漆。第一层干燥后方可涂第二层（间隔时间30分钟左右）。底涂剂用量约为0.18kg/m2，每桶 可施工约为110m2。底涂剂干燥后进行自流平施工。
b) 浆料拌和：先秤量7公斤的水量置于拌和机内，边搅拌边加入环氧树脂自流平，直到均匀不 见颗粒状，且流动性佳的情况，再继续搅拌3-4分钟，使浆料均匀，静止10分钟左右方可使用。如一次拌和二包，则先加14公斤的水，但只能先加一包，搅和 至均匀不见颗粒，再加第二包。
c) 刮涂面层：待底油半干后即可浇注浆料，并以带齿推刀或刮板加助展开，并控制薄层厚度，再以消泡滚筒处理即成高 平整地坪。将搅拌均匀自流平砂浆倒于底涂过的基面上，一次涂抹须达到所需厚度，再用镘刀或专用齿针刮刀摊平，再用放气滚筒放弃，待其自流。表面凝结后，不 用再涂抹。
d) 如局部过高，料浆不能流到的地方，可用抹子轻轻刮平即可，流平施工时间最好在30分钟内完成，施工后的机具方即用水冲洗干净。
e) 养护：温度20℃时，6～8小时可行走，温度低于5℃，则须1~2天。固化后，对其表面采用蜡封或刷表面处理剂进行养护，2周后即可使用。养护期最低不得小于1周。
f) 注意事项：
1） 具体施工应参照设计要求及产品的使用说明书。
2） 普通自流平材料不能直接用于表面耐磨层。
3） 切勿低于5℃时进行自流平施工，施工温度在5-35℃，最佳
温度15～30℃，结硬前应避免风吹日晒。
4） 施工时有凸起或溅落，初凝后可用镘刀撇去。
5） 自流平上需进行其它作业，应在其结硬能行走时进行，如果
使用前浆料已结硬的应弃之，不可加水搅拌再用。
6） 如有楼板加热装置应关闭，待地面冷却后才能进行自流平的
施工。
7） 配料多少要与施工用量相匹配，避免浪费。一次配料要一次
用完，不可中间加水稀释，以免影响质量。根据施工经验，一次配制5Kg左右为宜。
8） 在规定的时间内流平面不许行人。
9） 涂料使用过程中不得交叉污染，未混合材料应密封储存。
3、质量标准
1) 环氧自流平地面工程所使用的各种材料的品种、型号和性能应符合设计要求。
2) 环氧自流平地面工程的颜色、图案应符合设计要求。
3) 表面状况：平整光洁、色彩一致、无明显色差，不得有气泡、杂物、凸起、凹 陷、针孔、裂缝、剥离等不良状况。
4) 环氧自流平的涂装质量和检验方法应符合以下规定：
a) 颜色 均匀一致 均匀一致 观察
b) 抹刀痕迹与涂抹接头 不允许 不允许
c) 凸起、剥离、凹陷、裂缝 不允许 不允许
d) 针孔、环形山孔 允许轻微少量 不允许
4、环氧自流平施工注意事项
1) 施工地坪不得有水气、油渍，若地面场地不具备条件，双方要协商解决。
2) 楼板混凝土强度需达到3000psi。
3) 平整度及泻水坡度要求由甲方土建单位完成后交乙方施作。
4) 夜间施工若采光要充足，工地要有充足的水电供应。
5) 施工区域不得交叉施工并由专人管制，环氧树脂面涂完工48小时后才可开放使用。
6) 基层基面。自流平砂浆浇刚性，因而须留伸缩缝，可降低收缩影响。
二、电器工程
1.管路敷设施工工艺
1、结构预留洞口：
根据图纸绘制相应结构留洞、套管图和洞口、套管检查表，供施工和检查使用。
洞口、套管检查表采用逐项管理。
2、钢管暗敷设
（1）钢管暗敷设工艺流程:
（2）施工准备：根据施工图纸提出材料计划，列出规格、型号以及施工需用量。
（3)预制加工：管径在20mm以下时，使用专用手扳煨管器煨弯，管径为25mm以上时，使用液压煨弯器煨弯，弯曲处不应有折皱，凹穴和开裂，弯扁程度不应大于管外径的10%，线路暗配时，弯曲半径不应小于管外径的6倍，埋设于地下和混凝土时，其弯曲半径不应小于管外径的10倍；同时，其埋深不得小于15mm，管道埋于二层钢筋之间，且应尽量避免重叠。
（4)弹线定位：在所需要的施工部位按照要求进行弹线定位，要求挂线找平、线坠找正，并且标出盒箱实际尺寸位置 。
（5）暗配的电线管路沿最近的路线敷设，并应减少弯曲；管路超过下列长度，应加装接线盒，其位置应便于穿线，无弯时不大于30m、有一个弯时不大于20m、有二个弯时不大于15m、有三个弯时不大于8m必须加装接线盒；无法加装接线盒时，可加大一号管径。埋入墙或混凝土内的管子，离建筑物、构筑物表面的净距必须不小于15mm。
（6）进入配电箱、接线箱盒的电线管路，应排列整齐，一管一孔，箱盒严禁开长孔，铁制盒、箱严禁用电焊、气焊开孔，。钢管进入盒、箱，管口应用螺母锁紧，露出锁紧螺母的丝扣2～3扣，两根以上管进入盒、箱要长短一致，间距均匀、排列整齐；
（7） 切断管子时，用钢锯、割管器、砂轮锯进行切管，将需要切断的管子量好尺寸，放在钳口内卡牢固进行切割。切割断口处应平齐不歪斜，管口刮锉光滑、无毛刺，管内铁屑除净。
（8） 埋地的电线管路严禁穿过设备基础，在穿过建筑基础时，必须加保护管。
（9） 镀锌钢管连接时必须使用通丝管箍连接，套丝采用套丝板，应根据管外径选择相应板牙，套丝过程中，要均匀用力。
（10） 钢管套丝不得有乱扣现象，管箍必须采用通丝管箍，外露2-3扣。
（11）现浇混凝土楼板配管：先确定箱盒位置，根据墙体的厚度，弹出十字线，将堵好的盒子固定牢然后敷管。有两个以上盒子时，要拉直线。管进入盒子的长度要适宜，管路每隔1m左右用铅丝绑扎牢。
（12）随墙（砌体）配管：配合土建工程砌墙立管时，管子外保护层不小于15mm，管口向上者应封好，以防水泥砂浆或其它杂物堵塞管子。往上引管有吊顶时，管上端应煨成90°弯进入吊顶内，由顶板向下引管不宜过长，以达到开关盒上口为准，等砌好隔墙，先固定盒后接短管。
（13）穿越外墙的钢管必须焊止水片，埋入土层的钢管做沥青防腐处理。
（14） 配合施工中，电气专业人员随工程进度密切配合土建作好预埋工作，加强检查，杜绝遗漏，浇筑混凝土时应派专人看护。
（15）地下室人防施工应严格按照FJD-2001人防电气图集进行，配管穿越防护单元须作密闭处理，密闭处理应根据各自的情况采用相应的方法。
3、紧定式管敷设
（1)管与管连接:先把镀锌电线管与直通管接头(或螺纹管接头带紧定螺一端)拧紧定位后,用紧定扳手持续拧紧紧定螺钉，直至拧断“脖颈”，使镀锌电线管与直通管接头成一整体即达到连接要求。无须再做接地跨接线。
（2)镀锌电线管与接线盒、箱连接
旋下螺纹管接头的爪型锁，并置于接线盒内壁面，用紧定扳手使爪型锁母与六角锁母里外夹紧接线盒即可，管螺纹宜外露2~3扣。无须再做接地跨接线。
(3)镀锌钢管跨接地线采用专用接地卡连接，采用不小于4mm2的双色铜芯绝缘线作跨接线。
金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm钢导管不得套管熔焊连接。
2.管内穿线施工工艺
1、选择导线
（1）根据设计要求选择导线规格及型号
（2）相、零、地的颜色加以区分，黄绿双色－地线，兰色－零线
2、穿带线：带线受阻时，用两根钢线同时搅动，使两根钢线的端头相钩绞在一起，然后将带线拉出。
3、清扫管路：清除管路中的灰尘、泥水、杂物等。
4、放线与断线
（1)放线：
A.放线前根据设计施工图对导线的规格，型号进行核对。
B.放线时导线置于放线框架或放线车上。
（2)断线：
A.接线盒、开关盒、插座盒、灯头盒内导线的预留长度应为15cm
B.配电箱内导线的预留长度为配电箱体周长的1/2
C.出户导线预留长度应为1.5m
D.共用导线在分支处,可不剪断导线而直接穿过
6、导线与带线的绑扎:
考虑导线截面大小,根数多少将导线与带线进行绑扎,绑扎处做成平滑锥型状便于穿线。
7、管内穿线
（1）穿线前检查管内加装护口是否齐全,两人配合一拉一送
（2)管路较长,转弯较多时,在管内吹入适量的滑石粉,截面大、长度长的导线考虑机械牵引。
（3）穿线时应注意下列问题:
A、同一交流回路的导线必须穿于同一管内；
B、不同回路不同电压和交流、直流的导线不得穿在同一管内，但以下几种除外；
a.电压为50V及以下的回路；
b.同一设备的电机回路和无抗干扰要求的控制回路；
c.照明花灯的所有回路；
d.同类照明的几个回路,但管内的导线总数不超过8根。
（4)穿入管内的导线不允许有接头、局部绝缘损坏及死弯,导线外径总截面不超过管内面积的40%。
8、导线连接
（1）导线自缠绕5-7圈,用焊锡焊满,用像胶和绝缘胶布包缠；
（2）压线帽连接必须采用专用的压线钳。
9、线路检查及绝缘摇测:
（1）检查导线接、焊、包是否符合施工验收规范及质量验评标准的规定。
（2）绝缘摇测使用摇表摇测线路,照明回路使用500V摇表、线、相、零、地摇测的绝缘电阻值不低于0.5MΩ(兆欧)。动力线路采用1000V摇表,线、相、零、地摇测的绝缘电阻值不低于1MΩ(兆欧)。报监理验收合格后把资料存档。
3.电气器具安装

2、当灯具距地面高度小于2．4m时，灯具的可接近裸露导体必须控地（PE）或接零（PEN）可靠，并应有专用接地螺栓，且有标识。
3、灯具、插座安装牢固端正，位置美观正确。所有灯具排列有规律，与喷淋头、风口等保持间距，整齐划一，保证有良好的视觉效果，成排安装的灯具中心线允许偏差5mm。
4、灯具、配电箱安装完毕后，对每条支路进行绝缘摇测，阻值大于0.5Ω并做好记录后，方可进行通电试运行。
5、应急照明在正常电源断电后，电源转换时间为：疏散照明≤15s；备用照明≤15s（金融商店交易所≤1.5s；安全照明≤0.5s）
6、安全出口标志灯距地高度不低于2m，且安装在疏散出口和楼梯口里侧的上方
7、疏散标志灯安装在安全出口的顶部，楼梯间、疏散走道及其转角处应安装在lm以下的墙面上。不易安装的部位可安装在上部。疏散通道上的标志灯间距不大于20m（人防工程不大于10m）；
8、疏散标志灯的设置，不影响正常通行，且不在其周围设置容易混同疏散标志灯的其他标志牌
9、开关、插座的面板应端正、严密并与墙面平；开关位置应与灯位相对应，同一房间内开关方向应一致；同一室内安装的开关、插座高度差小于5mm，成排安装高度应一致，高度差小于2mm。
4.配电箱(盘)安装
1、工艺流程：

2、在混凝土墙或砖墙上固定明装配电箱时，先将分线盒内杂物清理干净，然后将导线理顺，分清支路和相序，按支路绑扎成束。待箱体找准位置后，将导线端头引至箱内，逐个压接在器具上，同时将保护地线压在明显的地方，并将箱调整平直后进行固定。在电具、仪表接线安装完毕后，先用仪表校对有无差错，调整无误后送电，并将卡片框内的卡片填写好部位、编上号，箱门贴系统图。
3、结构配合时期根据结构和装修做法确定配电箱暗装做法。
（1）配电箱暗装在清水混凝土墙内：结构配合时期将配电箱箱体预埋在结构中，箱体比较大时内部必须增加固定支撑以防止变形，标高符合设计要求，接地正确，拆模后及时清理并做好箱体保护工作，门窗封闭之后开始箱芯安装，做好成品保护，箱芯安装时配线美观，回路标注清楚，墙面做法完成后安装箱门，箱门紧贴墙面、开启灵活，贴有系统图。
（2）配电箱暗装在须抹灰混凝土墙内或砖墙内：结构配合时期在墙体内预留比箱体稍大的预留洞，安装箱体时根据墙面具体做法确定出墙高度，标高符合设计要求，接地正确，其它过程同上。
（3）进箱一管一孔，当箱体上敲落孔不够时，用开孔器开孔；连接完毕做跨接地线，不能用箱体做为接地线的导体；箱体、管路连接固定好后，箱内清理干净，用盖板封闭，避免土建湿作业污染。
（4.）照明配电箱（盘）安装应符合下列规定：
4.1、箱（盘）内配线整齐，无绞接现象。导线连接紧密，不伤芯线，不断股。垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全；
4.2、箱（盘）内开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不大于30mA，动作时间不大于0.1s。
4.3、照明箱（盘）内，分别设置零线（N）和保护地线（PE线）汇流排，零线和保护地线经汇流排配出。
1、电气安装各分项工程质量标准：
（1） 管路敷设分项质量标准:
材质及规格、品种型号必须符合设计及规范要求，各种材料必须有合格证件。
镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mrn2
金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2㎜的钢导管不得套管熔焊连接
（2） 管内穿线分项质量标准：
材质及品种、规格、型号必须符合设计及规范要求，材料必须有合格证，导线绝缘电阻必须0.5Ω以上，穿线前应在盒、箱位置标高准确、无误的情况下地进行，同进在穿线前必须将箱、盒清理干净，做到导线分色正确，余量适量。
（3） 接地装置分项质量标准：
材质的品种、规格、型号必须符合设计及规范要求，材料必须有合格证及钢材抄件，接地电阻必须符合要求，焊接长度：圆钢≥6D，圆钢与扁铡≥6D，扁钢与扁铡≥2D，且须三面焊，要求焊缝饱满，平整光滑，焊后将焊药清干净，在焊接处进行防腐处理。
（4） 电气器具及配电箱安装质量标准：
材质及品种、规格、型号必须符合设计及规范要求，并必须有合格证。开关、插座及配电箱安装应做到横平竖直，标高准确，紧贴墙面，固定牢靠，接地保护良好。灯具安装必须牢固，并符合规范要求接线正确。所有接压线不伤线芯及绝缘层，箱内接压线做到整齐、美观、牢靠并编号正确。
（5） 电气安装分部观感质量标准：
工程所有材料必须选用优良产品，并做到品种、型号、规格符合设计要求，质量合格、有合格证；施工安装符合设计图纸要求，工程质量符合施工验收规范标准要求；在线路敷设，配电箱、开关插座、照明器具及防雷接地等分项上,外观质量必须达到优良标准。
5、电气安装工程通病预防措施
（1）管路敷设通病：
管路不齐，套丝乱扣，管口进入箱盒不一致，钢管管口出现毛刺，弯曲半径不够，有扁凹、开裂和严重锈蚀现象，该进行防腐处理的未做，墙面地面敷设管路出现裂缝。
原因分析：
锯管管口不齐，是因为操作时，钢锯不垂直和不正所导致套丝乱扣，原因是板牙掉出或缺乏润滑油。管口入箱盒长短不一致，是由于箱盒外边未用锁，箱盒内又没有设挡板而造成。管口有毛刺是由于锯管后未用锉刀打光口，弯曲半径太小是因为煨管肘出弯太急，弯管器的槽过宽也会出现管径弯扁，表面凹裂现象，出现裂缝是因为管路的保护层太薄引起，在受力的情况下出现裂缝。
预防措施：
锯管时，人必须站稳，手腕不颤动，出现马蹄口时，可用板锉锉平，然后再用圆锉将管口锉成喇叭口。套丝时应先检查板牙是否符合规格、标准、应加润滑油。管口入箱盒时可在外部加锁母，吊顶配管时必须在箱(盒)内外用锁母锁定，配电箱入管较多时，可在箱内设置一块平挡板，将入箱的管子顶住，待管路固定后，拆去此板确保管口人箱一致。管子煨弯时应用定型的弯管器，随着煨弯随着向后移动煨弯器，使煨出的弯平滑，敷设管路时，保护层一定要大于2cm以上，这样才能避免出现裂缝现煨弯及焊接处刷防腐漆有遗漏。
（2）金属管线保护地线防腐通病：
金属管线保护地线截面不够，焊接面太小，达不到标准，煨弯及焊接处刷防腐漆有遗漏。
原因分析：
金属管线敷设焊接地线时，对焊接地线的作用和重要性概念不清，对金属管线刷防锈漆的目的部位不明确。
预防措施：
金属管线接头处，用φ6以上的钢筋焊接，双面满焊，焊接长度要求达到跨接地线直径的6倍以上。金属管线刷防腐漆除了直接埋设在混凝土中可免刷外，其它部位均应进行防腐处理，另外防雷接地线的各焊接处，清除皮后，刷防锈漆，最后再刷银粉。
（3）箱盒安装质量通病：
箱盒安装标高不一致，箱盒开孔不整齐,铁盒变形,箱盒变形,箱盒抹灰缺阳角,现浇混凝土墙内箱盒移位,安装电器后，箱盒内脏物未清除。
原因分析：
稳箱盒时未参照土建装修预放的统一水平线控制标高，尤其是在现浇混凝土墙、柱内配管的模板放平线未找，铁箱盒用电气焊切割开孔，致使箱盒变形，孔径不规矩，木箱盒开孔用钢锯锯成长方口，甚至敲掉一块箱子帮，土建施工时模板变形或移动，而使箱盒移位，凹过墙面，土建施工抹底子灰时，盒子口没有抹整齐，安装电器时没有清除残存及箱盒的脏物和灰砂。
 预防措施：
稳箱：盒找标高时，可以参照土建装修统一预放的水平线(水平的50cm装饰线)，在混凝土、柱内稳箱盒时，除参照钢筋上的标高点外，还应与土建技术人员联系定位，用经纬仪测定出标高，以确定室内各点地平线。稳装现浇混凝土墙内的箱盒时，应与钢筋网先连接牢固，并在后面加撑子，使之能被模板顶牢，不易移位。箱盒开眼孔，必须用专用的开孔工具，保持箱盒眼孔整齐；穿线前应先清除箱、盒内灰渣，再刷道防锈漆；穿线后，用接线盒的盖板将盒子临时盖好，盒盖周边要小于圆木或插座的开关面板，但应大于盒子，待土建装修喷浆完成后，再拆除盒子盖，安装电器，灯具，这样可以保持盒内干净。
（4）管内穿线质量通病：
先穿线后戴护口，或者根本不戴护口；导线背扣或死扣，损伤绝缘层；相线未进开关，螺口灯头相线未接到灯头的舌簧上；穿线过程中弄脏经油漆粉刷好的墙面和顶板(棚)，穿线不分颜色。
原因分析：
穿线前放线时，将整盘线往外抽拖，引起螺旋形圈集中，出现背扣，导线任意在地上拖拉而被弄脏，操作人员手脏。相线和零线因使用同一颜色的导线，不易区别，而且在断线、留头时没有严格做好记号，以导致相线和零线混淆不清，结果相线未进开关，也未安在螺灯头的舌簧上。
预防措施：
穿线之前应严格戴好护口，管口无丝扣的可戴塑料内护口，放线时应用放线车，将整盘导线放在盘上，并在线轴上做出记录，自然转动线轴放出导线，就不会出现螺圈，可以防止背扣和电线拖地弄脏。为做到相线、零线、地线不混淆，可采用不同颜色的导线，一般穿人管内的干线可不分色，为保证安全和施工方便，按要求分色为L1相线黄色，L2相线绿色，L3相线红色，N(中性线)为浅兰色，PE(保护线)为黄绿双色线。
（5）导线连接质量通病：
剥除绝缘层时损伤线芯；焊接时，焊料不饱满，接头不牢固；多股导线连接设备，器具时未用接线端子,压头时不满圈，不用弹簧垫圈造成接点松动。
原因分析：
用刀刃切割导线绝缘层伤线芯，导线焊接时，清理表面不彻底，焊接不饱满，表面无光泽，导线和设备、器具压按时，压得不紧，不加弹簧垫。
预防措施：
剥切导线塑料绝缘层时，应用专用剥线钳，剥切橡皮绝缘层时，刀刃禁止直角切割，要以斜角剥切；多股导线与设备、器具连接时，必须压接线鼻子，而且压接丝必须加弹簧垫，所有电气用的连接螺栓、弹簧垫圈必须镀锌处理，不允许将多股线自身缠圈压接。
（6）设备安装质量通病：
1）开关插座安装
金属盒子生锈腐蚀，插座盒内不于净的灰渣，盒子抹灰不齐整，安装盖板后,四周墙面仍有损坏残缺,特别外观质量，暗开关，插座芯安装不牢固，安装好的暗开关板,插座盖板被喷浆污染,插座左零右火上接地接线错误，插座开关接线头不打返扣，导线在孔里松动。
原因分析：
各种铁制暗盒子，出厂时没有做好防腐防锈处理，抹灰时只注意大面积的平直，忽视盒子的修整，抹罩面为膏时常仍未加以修整，待喷浆时再修补，由于墙面已干结，造成粘结不牢、易脱落，没有喷浆先安装电器灯具，工序颠倒使开关板、插座板、电器具被喷浆弄脏。电工开关插座接线不明白施工工艺，不懂规范标准要求，所以将线接错，插座线进孔不打扣。
预防措施：
在安装开关、插座时，应先扫净盒内灰渣脏土，铁盒应先焊好接地线，然后全部进行防腐处理，如出现锈蚀，应补刷一次防锈漆。各种箱盒的口边用高标号水泥泵浆抹口，如箱盒进墙过深可在箱口和贴脸之间抹水泥砂浆补齐。对于暗装开关、插座盒子较深于墙面内的应采取其它补救措施，土建装修进行到墙面，顶板喷完浆活时，才能安装电气设备。要求工序绝对不能颠倒，开关插座导线压接必须做扣、压紧，相线、零线、接地一定按规范做：左零，右火，上接地。
2）箱、盘安装质量通病
箱体不方正，贴脸和门扇变形，箱盘面接地位置不明显，预留墙洞抹水泥砂浆不合格，在24cm砖墙或16cm混凝土墙内安装配电箱，墙背面普遍裂缝。．
原因分析：
箱体制做时未校正，在运输和搬运过程中造成变形，稳装箱体时与装修抹灰层厚度不一致，造虞深浅不一，箱盘面接地线装在盘背后，没有装在盘面上，没有很好掌握安装标准，预留洞抹水泥砂浆时，没有掌握尺寸，在4cm厚的砖墙或16cm厚的混凝土墙内暗装的配电箱，因墙体薄，箱体背面对钉钢板网，抹灰不粘贴，致使墙面普遍出现裂缝。
预防措施：
箱体在搬运过程中不能对角搬运或就地拖拉，人室贮存在分层摆放，上方不能负重，箱盘面要装接地，保护箱体的保护接地线可以做在盘后，但盘面的接地线必须做在盘面的明显处，以便于检查测试，不准将接地线压在配电箱的固定螺丝上。
3）开关柜安装质量通病安装运输中，开关柜普遍碰坏油漆。由于基础槽钢作法不统一，柜与柜并列安装时拼缝不平正，柜与柜之间的外
