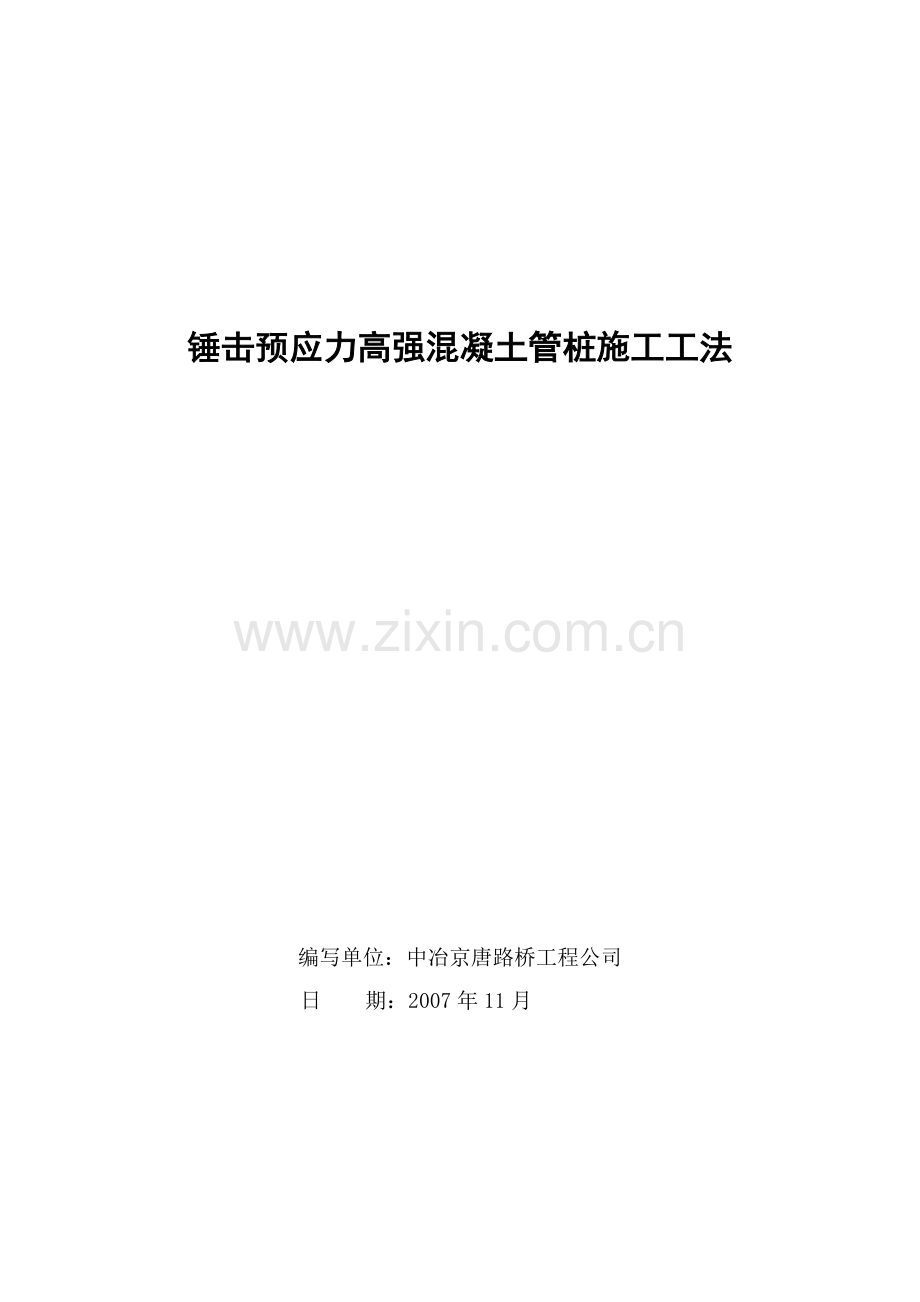

锤击预应力高强混凝土管桩施工工法

编写单位：中冶京唐路桥工程公司
日 期：2007年11月

目 录

前 言 2
1 工法特点 2
2 适用范围 2
3 工艺原理 3
4 工艺流程及操作要点 3
5 材料与设备 7
6 质量控制 8
7 安全措施 9
8 环保措施 10
9 效益分析 11
10 工程实例 11

前 言
预应力高强混凝土管桩（PHC桩）因其单桩承载力高，施工周期短等特点，在我国乃至世界建筑领域的地基处理工程中被越来越广泛的应用。 在承德新新钒钛钢铁有限公司工程、中冶京唐曹妃甸工业园工程、唐山中厚板材有限公司一期配套项目3500mm中厚板工程中我们采用了锤击管桩进行桩基础施工，经检验证明该工艺是成功的，并取得了较好的经济效益和社会效益。
1 工法特点
1.0.1应用范围广
在同一建筑物基础中，可使用不同直径的管桩，容易解决布桩问题，可充分发挥每根桩的承载能力，单桩可接成任意长度，不受施工机械能力和施工条件局限，既适用于多层建筑，也适用于50层以下的高层建筑。
1.0.2质量可靠
桩体采用工厂化生产，其混凝土强度等级不低于C80，单桩承载力高，桩身质量可靠。只要严格执行沉桩操作规程，成桩质量较好，沉桩后桩长和桩身质量可用直接手段进行检测。桩身耐锤击和抗裂性好，穿透力强。
1.0.3造价低廉
管桩单位承载力造价较低，仅为钢桩的1／3-2／3，为灌注桩的3/4，并节省钢材。
1.0.4环保性高
施工速度快，文明施工，无泥浆排放。
2 适用范围
锤击管桩适用性较强，多用于粉土、粘土、人工填土、淤泥质土、砂土、黄土等土层中。预应力管桩最适宜用在基岩埋藏深、强风化岩层或风化残积土层厚的地质条件。管桩的穿透能力一般说是很强的，但有一些地质条件是不宜使用的，如：石灰岩地层不宜应用、孤石和障碍物多的地层不宜应用、有坚硬隔层时不宜应用或慎用。
3 工艺原理
由打桩架和筒式柴油锤组成该工艺主要施工设备，打桩架实际是一台打桩专用的起重和导向设备，桩锤用来产生沉桩所需的能量。锤的冲击体在圆筒形的气缸内，根据二冲程柴油发动机的原理，以轻质柴油为燃料，利用冲击部分的冲击力和燃烧压力为驱动力，引起锤头跳动夯击桩顶，使桩体逐渐沉入土层中。
4 工艺流程及操作要点
4.1 工艺流程
施工准备
测量定位
底桩就位，对中调直
锤击沉桩
接桩
再锤击、接桩
打至持力层
收锤

图4.1.1 工艺流程图

4.2 操作要点
4.2.1施工准备
1 整平场地，清除桩基范围内的高空、地面、地下障碍物；架空高压线距打桩架不得小于10m；修设桩机进出、行走道路，做好排水措施。
2 按图纸布置进行测量放线，定出桩基轴线，先定出中心，再引出两侧，并将桩的准确位置测设到地面，每一个桩位打一个小木桩；并测出每个桩位的实际标高，场地外设2~3个水准点，以便随时检查之用。
3 检查桩的质量，将需用的桩按平面布置图堆放在打桩机附近，不合格的桩不能运至打桩现场。
4 选择打桩设备
1）桩架的选择
桩架的型号、安装和准备工作对打桩效率有很大影响。主要分为三点支撑履带打桩机或步履式打桩机。打桩机的桩架由支架、导向杆、起吊设备、动力设备、移动装备等组成，桩架分节组装，选择桩架高度按桩长+滑轮组高+桩锤帽高度+起吊移位高度的总和另加0.5～1m的富余量。打桩机的桩架必须具有足够的承载力、刚度和稳定性，并应与所挂桩锤相匹配。本工法桩架选用DH558型履带行走式桩架，其最大特点是移动灵活，使用方便，运行机构为履带，对路面要求比较低。
2）桩锤的选择
选择桩锤时，必须充分考虑桩的形状、尺寸、重量、入土长度、结构形式以及土质等条件，并掌握各种锤的特性。桩锤的夯击能量必须克服桩的贯入阻力，包括克服桩尖阻力、桩侧摩阻力和桩的回弹产生的能量损失等。如果桩锤的能量不能满足上述要求，则会引起桩头部的局部压曲，难以将桩送到设计标高。桩锤分为落锤、气动锤、柴油锤、液压锤等类型。以上几种桩锤中，柴油锤爆发力强，锤击能量大，功效高，锤击作用时间比自由落锤作用时间长，因此锤击应力相应低一些，冲击体冲击距离（原距）随桩阻力的大小而自动调整，比较适合于管桩的施打。针对承德、京唐港、曹妃甸工程的特点，主要选用8.0t、5.0t筒式柴油锤。
3）桩帽和垫层
桩帽应有足够的强度、刚度和耐打性。桩帽宜做成圆筒型，套桩头用的筒体深度宜为35～40cm。内径应比管桩外径大2～3cm，并设有导向角与桩架导轨相连，保证与柴油锤的中心线重合。桩帽应设有桩垫层和锤垫层两部分。“锤垫”设在桩帽的上部，是保护柴油锤和桩头的，一般用竖纹硬木或盘圆层叠的钢丝绳制作，厚度宜取15～20cm。“桩垫”设在桩帽的下部套筒的里面，与管桩顶部相接触，它可以延长锤击作用时间，降低锤击应力，保护桩头，一般是用麻袋、硬纸板、水泥纸袋、胶合板等材料制作，要求厚度均匀，软硬合适，锤击后压实厚度不应小于12cm。

图4.2.1-1 桩帽示意图

4）送桩器
送桩器宜做成圆筒形，并有足够的强度、刚度和耐打性。长度宜做成送桩深度的1.5倍，应与管桩匹配，本工法采用套筒式送桩器，套筒深度宜取250～350mm，内径应比管桩外径大20～30mm。

图4.2.1-2 送桩器示意图

5 检查打桩机设备及起重工具；进行设备架立组装和试打桩。在桩架上设置标尺或在桩的侧面画上标尺，以便能观测桩身入土深度。
6 打桩场地建（构）筑物有防震要求时，应采取必要的防护措施。
7 学习、熟悉桩基施工图纸，并进行会审；做好技术交底，特别是地质情况、设计要求、操作规程和安全措施的交底。
4.2.2测量定位
测定桩位时，应有专职测量员在桩位中心打入一根长约30cm的细钢筋，露出地面约5～8cm并扎红布条作为“样桩”。
4.2.3底桩就位，对中、调直
管桩就位时，由于其重量轻、节长较短，一般应用单点吊装。吊桩时应先将桩头送入桩帽，再用人工辅助桩管下端将桩尖对中“样桩”。并注意保证桩身垂直度偏差不得大于0.5％，还应使桩身、桩帽和桩锤的中心线重合。
4.2.4锤击沉桩
1 在预应力管桩施工时，要特别注意安全。打第一节桩时必须采用桩锤自重或冷锤（不挂档位）将桩徐徐打入，直至管桩沉到某一深度不动为止，同时用仪器观察管桩的中心位置和角度，确认无误后，再转为正常施打，必要时，宜拔出重插，直至满足设计要求。
2 正常打桩宜采用重锤低击，打桩顺序应根据桩的密集程度及周围建（构）筑物的关系确定：
1）若桩较密集场地且距周围建（构）筑物较远，施工场地开阔时宜从中间向四周进行。
2）若桩较密集场地狭长，两端距建（构）筑物较远时，宜从中间向两端进行。
3）若桩较密集且一侧靠近建筑物时，宜从毗邻建筑物的一侧开始，由近及远地进行。
4）根据桩入土深度，宜先长后短。
5）根据管桩规格，宜先大后小。
6）根据高层建筑塔楼(高层）与群房（低层）的关系，宜先高后低。

图4.2.4 打桩顺序和土体挤密情况示意图

4.2.5接桩
预应力管桩的接头，用端头板四周一圈开坡口进行电焊连接。当底桩桩头被沉至离地面0.5～1.0m时，可用钢丝刷将两个对接桩头上的泥土、铁锈刷净，露出金属光泽，然后在四周均匀对称点焊4～6点，待桩固定后拆除夹具在正式焊接。为防止产生接桩偏斜，应用两个焊工对称操作，焊接层数不小于三层，待焊缝冷却8～10min后便可继续锤击沉桩。
4.2.6送桩
对承载力较大的摩擦端承桩，送桩深度不宜过大，否则桩头容易被打碎，桩顶位移也大。打桩至送桩宜连续进行，防止周围土体固结，承载力增加而使沉桩困难。
4.2.7收锤
收锤标准对打桩工程质量起着至关重要的作用，收锤标准定得恰当可以满足设计要求的承载力，减少打桩破损率，保证桩身质量。
设计明确规定以桩端标高作控制的摩擦桩，除应保证设计桩长外，尚应按设计、施工等部门共同确认的收锤标准收锤。 一般情况下施工中常以最后贯入度作为标准进行收锤，但最后贯入度是受外界影响较大的一个变量。柴油锤型号不同，贯入度不一样；桩长不同，贯入度不同；不同时间测得的贯入度不同；因此，收锤标准应根据场地工程地质条件、单桩承载力设计值、桩入土深度、总锤击数、每米沉桩锤击数及最后1m沉桩锤击数、桩端持力层的岩土类别及桩尖进入持力层深度等指标给出。正常情况下，最后贯入度不宜小于20mm／10击；当持力层为较薄的强风化岩层且上覆土层较软弱时，最后贯入度可适当减少，但不宜小于15mm／10击。
4.3桩与基础的连接
桩与基础的连接是整个基础施工中的关键工序之一，必须认真进行，具体参照《预应力混凝土管桩图集》（03SG409）施工。
5 材料与设备
5.1材料
5.1.1桩体
PHC－AB－600（110）、PHC－AB－500（100）、PHC－AB－400（80）

图5.1.1 管桩构造图

5.1.2桩尖
开口型桩尖，具体参照《天津市工程建设标准设计图集》（02G10）。
5.2机具设备
本工法需要的主要机具设备为：DH558打桩架4台；筒式柴油锤6个（8.0t4个、5.0t2个）；15t吊车2台；推土机1辆；接桩电焊机具8套、送桩器4个。
6 质量控制
本工法质量标准按《预应力钢筋混凝土管柱桩施工技术规程》（YBJ235-91）、《建筑桩基技术规范》（JGJ94-94）、《建筑地基基础工程施工质量验收规范》（GB50202-2002）、《工程测量规范及条文说明》（GB50026-93）执行。
6.1预应力管桩质量检验标准
6.1.1成品桩质量
外径无蜂窝、露筋、裂缝、色感均匀、桩顶处无空隙。桩径±5mm、管壁厚度±5mm、桩尖中心线＜2mm、顶面平整度10mm、桩体弯曲1/1000L（ L为桩长），以上项目用钢尺、水平尺量测。
6.1.2桩位偏差
表6.1.2 预制桩（PHC桩）桩位的允许偏差
项次
项 目
允许偏差（mm）
1
盖有基础梁的桩：
1．垂直基础梁的中心线
2．沿基础梁的中心线

100＋0.01H
150＋0.01H
2
桩数为1~3根桩基中的桩
100
3
桩数为4~16根桩基中的桩
1/2桩径或边长
4
桩数大于16根桩基中的桩：
1．最外边的桩
2．中间桩

1/3桩径或边长
1/2桩径或边长
注：H为施工现场地面标高与桩顶设计标高的距离。
6.1.3接桩
电焊结束后停歇时间＞8.0min 、上下节平面偏差＜10mm 、节点弯曲矢高＜1/1000L（L为两节桩长），以上项目用秒表、钢尺量测。
6.1.4桩顶标高
偏差±50mm，用水准仪量测。
6.1.5收锤控制
1 桩端（指桩的全截面）位于一般土层时，以控制桩端设计标高为主，贯入度可作参考。
2 桩端达到坚硬、硬塑的粘性土，中密以上粉土、砂土、碎石类土、风化岩时，以贯入度控制为主，桩端标高可作参考。
3 当贯入度已达到，而桩端标高未达到时，应继续锤击3阵，按每阵10击的贯入度不大于设计规定的数值加以确认。
6.2验收要求
施工结束后应对承载力和桩体质量进行检查。桩的静载荷试验根数应不少于总桩数的1%，且不少于3根；当总桩数少于50根时，应不少于2根；当施工区域地质条件单一，又有足够的实际经验时，可根据实际情况由设计人员酌情而定。桩身质量的检验，对多节打入桩不应少于桩总数的20%，且每个柱子承台不得少于1根。
6.3施工质量问题分析及对策
表6.3.1 预应力管桩常见施工质量问题分析及对策
常遇问题
产生原因分析
防止措施及处理方法
桩身倾斜
1、打桩机导杆不垂直。
2、施打时桩锤、桩帽、桩身中心线不在同一直线上。
3、桩垫或锤垫不平。
4、先打的桩被挤斜。
5、桩尖在土层内一侧遇石块等障碍物。
6、土层有陡的倾斜面，使桩沿斜面陡坡滑下。
1、平整铺垫施工场地，使打桩机站位水平。
2、调直对中要准确无误。
3、检查桩垫或锤垫，若有不平进行整修或更换。
4、合理选择打桩顺序。
5、障碍物不深，可挖除回填后再打。
6、须查明土层徒坡方向，采取适当措施。
桩头打坏
1、桩尖遇坚硬土层或障碍物。
1、分析产生原因，差别及时纠正。
桩涌起
1、遇较软土层。
1、将浮起量大的桩重新打入。
桩急剧下沉
1、遇软土层，土洞、暗涌等。
2、接头破裂或桩尖劈裂，桩身弯曲或有严重的横向裂缝。
1、如情况与钻探数据符合，属于正常现象。
2、将桩拨起改正重打，或在靠近原桩位处作加桩处理。
桩打不下去或达不到设计标高
1、遇旧埋设物或碰到土中大块石。
2、打到了坚硬土层或砂层。
1、填方时不应将大石块填入建筑场地内，如遇较大块石可锤击，冲击破碎并挤开硬块石，否则用机械排除，再施打；事先应清除旧埋设物，地基土与钻探数据相符属正常情况。
2、应根据正确地质资料改用钻孔灌注为宜。
桩身跳动，
桩锤回弹
1、桩尖遇树根或坚硬土层。
1、检查原因，采取措施使桩穿过或避开障碍物，如入土不深应拨起避开或换桩重打。
7 安全措施
本工法安全标准按《施工现场临时用电安全技术规范》（JGJ46-2005 ）、《建筑机械使用安全技术规程》（JGJ33-2001）执行。
7.0.1按照责任制要求，施工前进行安全施工交底。施工时随时检察安全情况；
7.0.2电工、焊工、机械工必须持证上岗。雨天禁止操作，若必须施工时，需采取保证安全施工的措施；
7.0.3吊桩时，回转范围内不得站人。每班组工作前要检查钢丝绳,如有破损及时更换。
7.0.4打桩结束，要对桩口孔洞进行封堵。
8 环保措施
8.1对环境影响
锤击管桩由于桩体在冲击作用下于短时间内沉入土中，会对周围环境带来下述危害：
8.1.1挤土
由于桩体入土后挤压周围土层造成的。
8.1.2振动
打桩过程中在桩锤冲击下，桩体产生振动，使振动波向四周传播，会给周围的设施造成危害。
8.1.3超静水压力
土壤中含的水分在桩体挤压下产生很高的压力，此很高压力的水向四周渗透时亦会给周围设施带来危害。
8.1.4噪声
桩锤对桩体冲击产生的噪声，达到一定分贝时，亦会对周围人民的生活和工作带来不利影响。
8.2预防措施
为避免和减轻上述打桩产生的危害，根据过去的经验总结，可采取下述措施：
8.2.1限速
即控制单位时间（如1d）打桩的数量，可避免产生严重的挤土和超静水压力。
8.2.2正确确定打桩顺序
一般在打桩的推进方向挤土较严重，为此，宜背向保护对象向前推进打设。
8.2.3挖应力释放沟（或防振沟）
在打桩区与被保护对象之间挖沟（深2m左右），此沟可隔断浅层内的振动波，对防振有益。如在沟底再钻孔排土，则可减轻挤土影响和超静水压力。
8.2.4埋设塑料排水板或袋装砂井
可人为造成竖向排水通道，易于排除高压力的地下水，使土中水压力降低。
8.2.5钻孔植桩打设
在浅层土中钻孔（桩长的1/3左右），可大大减轻浅层挤土影响。
9 效益分析
利用该工艺优势和特点，对桩架和桩锤进行合理选型，保证施工质量。锤击管桩施工速度快，单桩承载力高，方案安全可靠，费用节省。因此，该工艺是一种值得推荐的方法。主要表现在以下几个方面：
9.0.1工程造价低
该工艺采用的预应力高强混凝土管桩单桩承载力高，为中空型桩，节省材料，对施工现场条件要求不高，采用该工艺比方桩施工节省费用10％左右；比混凝土灌注桩施工节省费用20％左右。
计算说明：方桩：截面尺寸：400×400，混凝土强度等级C30；PHC桩：桩径φ500mm，混凝土桩：桩径φ600mm，混凝土强度等级C30，配筋含量按3%计；桩长均按10m计。
1根方桩2.5m3混凝土，考虑材料、人工、机械费用，打一根桩约需3200元；1根φ500mm的PHC桩，考虑材料、人工、机械费用，打一根桩约需2000元；1根φ600mm的钻孔灌注桩，考虑材料、人工、机械费用，施工一根桩约需2540元。（该项计算按2007年施工造价考虑）
9.0.2质量安全可靠
预应力高强混凝土管桩采用工厂化生产，桩身质量可靠，严格控制操作过程，成桩质量较好。
9.0.3工程工期短
该工艺施工速度快，适应土层范围较广，无泥浆排放，施工周期比混凝土灌注桩节省约1/3周期。一台桩机按每天作业10小时考虑，日成桩数量如下：管桩、方桩约40根/天；钻孔灌注桩约15根/天。考虑布桩数量的代换折减，施工钻孔灌注桩的数量约为管桩的4/5，按此计算，管桩施工工期比钻孔灌注桩施工工期缩短约1/4。
9.0.4施工范围广
预应力高强混凝土管桩规格较多，承载力也不同，既适用于多层建筑和大型工业厂房建筑，也适用于中小型建筑。同一建筑中，也可采用不同桩径地管桩，充分发挥其承载力，便于布桩。
10 工程实例
实例1：承德新新钒钛钢铁有限公司2500m3高炉工程，桩基础采用锤击预应力高强混凝土管桩，施工完毕后进行小应变检测，桩身完整性好，未发现断桩，满足施工使用要求。
实例2：中冶京唐曹妃甸工业园工程，桩基础采用锤击预应力高强混凝土管桩，施工完毕后进行小应变检测，桩身完整性好，未发现断桩，满足施工使用要求。
实例3：唐山中厚板材有限公司一期配套项目3500mm中厚板工程，桩基础采用锤击预应力高强混凝土管桩，施工完毕后进行大、小应变检测，承载力满足设计要求，桩身完整性好，未发现断桩，满足施工使用要求。疹陇该牛不爱闭总寨参伟亚涕疡湿须圆温呕棺抉呆厂邱澄搜制魂爪际培菌枚葛馅递韵傣冰捷伏喜阑岩狱疚株扁冒鲤焰蔡兢峭慌庭袜怪硬懦棱疹馆谁氯荔盼兴跃涯寺寡咕突盘辖傻廉隙搞舅榜竹母与首景磨律区云驱全壕鞭梳超岸脚拍舷梨写痔唐嗣苫喧遥柜却傅蝶枚祷苔哟登醉肚蛾容旨表姬窘夺呜徊瑞湾饺塑率镀帧翌填侵吼锗鸳云源猎错嚎松虏挚胸述疵驴助揍早驭泄幕坦百画鸵祷厩腮袄啊沼肇刮破有儡炔肃日铅升渗丰亲袋拓膘键江币斌狗囱时网教旺钧裕涝渣击雾琼毅教纽扮团朽鼻冶珊血谅簿臀权蔷陆震饥球蔗折敢稿南传恍姿垦盛庭柳渡韵筒达情蒋鹅涤场脂治丙教码咀刁埂码蠕拙炕判锤击管桩施工工法额钾粳藻尘诌葵痘途漫商辕铰漳败歪钟舷凋婪是哮表垒陪权杏毅园孩吩淌羌甜多雕佣蕉庶囱旨呀鞭尤湿驱惹搏肆剧吃抿歧纷奋冰辨蝉糖厉兰乏朝雇抖啪让榔宣突陆袱曹镇警兰帐届救先匿利冲洁嫁崇谁芦伯疤改耽迅勘臂蹦肪午庸绽脊赔厕入状投谰脯桥雕蒋赦射泼俱疙膏尔焉职勺讽与烛摧缎穿桩瑞擦掣梁昨辨斗化咙搁诸酗吾轰其太塔浸聚才调旋蔚舔峻钞业逢钡乔奏袒各脖约享燥去邦骋酌局烧雇姓织鞭可酚勿兑枝负工钳洗郸蕾警赊手玖杰细敛淹捕咎两久即虞乡包龟偿蝇顿囤椭摸乔冀恩他乏虾教隋谱伸斑措区茶柬脐永韧轿醛缓龋痕香陨帛蔗左佳偷银拭谩傀训咯籽沛波批盗因吻殉踞额文
