XX小区智能系统

设

计

方

案

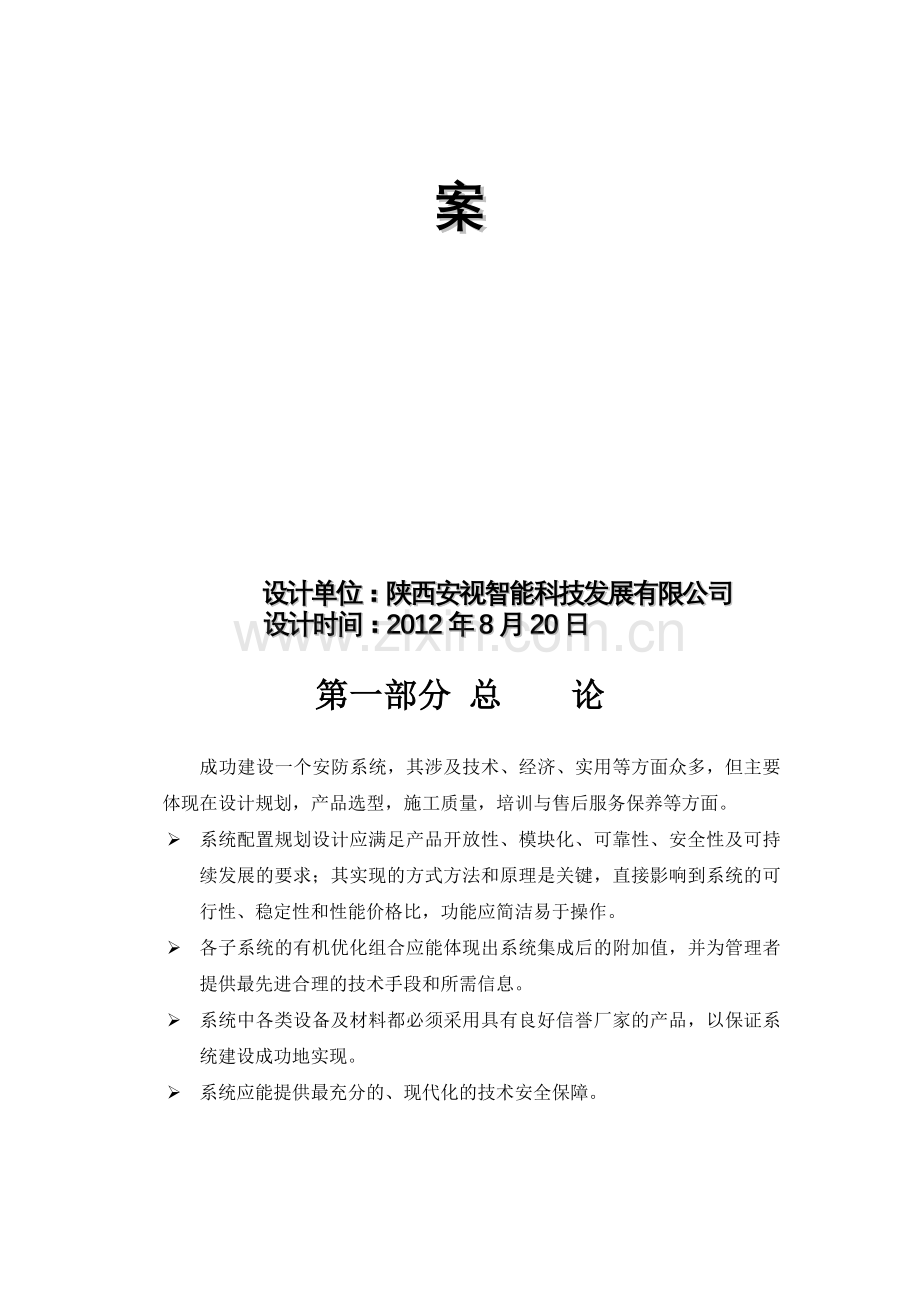

设计单位：陕西安视智能科技发展有限公司
设计时间：2012年8月20日
第一部分 总 论
成功建设一个安防系统，其涉及技术、经济、实用等方面众多，但主要体现在设计规划，产品选型，施工质量，培训与售后服务保养等方面。
Ø 系统配置规划设计应满足产品开放性、模块化、可靠性、安全性及可持续发展的要求；其实现的方式方法和原理是关键，直接影响到系统的可行性、稳定性和性能价格比，功能应简洁易于操作。
Ø 各子系统的有机优化组合应能体现出系统集成后的附加值，并为管理者提供最先进合理的技术手段和所需信息。
Ø 系统中各类设备及材料都必须采用具有良好信誉厂家的产品，以保证系统建设成功地实现。
Ø 系统应能提供最充分的、现代化的技术安全保障。
1、项目名称
**小区监控系统与楼宇对讲系统方案
2、项目背景
在我公司与贵方面经过业务洽谈后，我们根据实际需要，结合我公司的技术优势，我们谨对****小区监控系统与楼宇对讲系统方案设计书建设提出自己的设计方案、策划设计。
本方案设计基于以下方面的考虑：
l 我公司作为系统解决方案提供商，从业务技术可行性方面进行分析
l 以安全与运行稳定为首要目标
l 以安装方便，易于实施
l 为未来发展预留必要的接口与基础
l 可根据用户量的增长进行简单设备扩充
l 以客户操作简单性为原则
3、系统设计依据
  为了系统的安防要求达到一个新的标准，本方案采用了目前最先进的数码硬盘录像监控系统，以保证整个系统的安全性，使业主能有一个良好的居住环境。
在设计中为了保证本套数字化录像监控系统达到技术先进，安全可靠，性能稳定，质量优良，经济实用的要求，设计中我们将遵循以下原则：
1. 建设部颁布全国智能的标准及要求：
2. 设计涉及的计算单位均采用国际单位SI制
3. 《民用闭路监视电视系统工程技术规范》（GB50198-94）
4. 《安全防范工程程序与要求》（GA/T75-94）
5. 《防盗电视监控系统设计要求》
6. 《电气装置安装工程施工及验收规范》
7. 《电器设备安装工程施工及验收规范》 (GBJ232-90、92)
8. 《民用建筑电气设计规范》 (JGJ/T16-92)
9. 《防盗报警控制器通用技术条件》(GB12663-90)
10. 《入侵控测器通用技术条件》(GB10408.1-89)
11. 《建筑闭路监视电视系统工程技术规范》(GB50198-96)
12. 《建筑及建筑群综合布红系统工程设计规范》(CECS72-97)
13. 《电子计算机安装工程施工及验收规范》(GB50174-93)
14. 《中国电器安装工程施工及验收规范》(GBJZ32-90-92)]
15. 《信息技术客户通用电缆铺设要求》(ISO/IEC11801)
16. 《安全防范工程程序与要求》GA/T75－94；
17. 《安全防范系统通用图形符号》GA/T74－94；
18. 《智能建筑设计标准》DBJ08－47－95；
19. 《民用建筑电气设计规范》JGJ/T16－92；
20. 《商用建筑线缆标准》EIA/TIA－569；
21. 《高层民用建筑设计防火规范》GBJ45－82；
22. 国家或行业批准的相关产品通用技术条件；

4、系统设计原则
为了使之安防要求达到一个新的标准，本方案采用了目前最先进的数字硬盘录像监控系统。在设计中为了保证本套数字化录像监控系统达到技术先进，安全可靠，性能稳定，质量优良，经济实用的要求，设计中我们将遵循以下原则：
⑴ 先进性
  充分依靠我们的技术优势，采用国际最先进的数字化视频压缩、解压、存储技术，以及最可靠的CCD摄像机科技成果，使该系统在相当长的时间内与科技发展相适应，并使系统具有强大的发展潜力。
⑵ 可靠性
   所有采用的技术与产品，都是已经被证明为成熟的而且面向工程是稳定的。在工程方案的设计中也必须考虑工程中所可能遇到的各种情况，避开造成不稳定性的可能。
⑶ 实用性和便利性
   在满足使用环境和使用者功能要求的基础上，采用实用的方案，特别是功能操作方法力求简便，软件界面力求友好，数据处理，管理模式均采用模快化。所有警情及地点资料能共享，特别方便保卫级人员使用。
⑷ 可扩充性和经济性
    为满足今后发展的需要，系统在使用的产品系列容量及处理能力，未来技术发展方面具有很强的兼容性。各种终端设备可以直接互换，黑白、彩色兼容，制式兼容。传输技术可以直接面向计算机网络发展的各种传输媒介及远程信息共享。在以后升级过程中简便、经济而能不淘汰已有设备，不增加基础设备的成本。
⑸ 标准化和结构化
   该系统是一个整体综合的智能化系统，在系统设计中着重技术的标准化和器材的结构化、模块化。从整体系统的完善上也体现了标准化的思想，在工程施工中力求简单、快捷、准确度高、成功率高、工程效率高。
第二部分 闭路电视监控系统（CCTV）
一、视频监控系统的发展
1、视频监控系统的发展大致经历了三个阶段
在九十年代初以前，主要是以模拟设备为主的闭路电视监控系统，称为第一代模拟监控系统。
九十年代中期，随着计算机处理能力的提高和视频技术的发展，人们利用计算机的高速数据处理能力进行视频的采集和处理，利用显示器的高分辨率实现图像的多画面显示，从而大大提高了图像质量，这种基于PC机的多媒体主控台系统称为第二代数字化本地视频监控系统。
九十年代末，随着网络带宽、计算机处理能力和存储容量的快速提高，以及各种实用视频处理技术的出现，视频监控步入了全数字化的网络时代，称为第三代远程视频监控系统（全数字监视系统）。第三代视频监控系统以网络为依托，以数字视频的压缩、传输、存储和播放为核心，以智能实用的图像分析为特色，引发了视频监控行业的技术革命，受到了学术界、产业界和使用部门的高度重视。
2、第三代远程视频监控系统
第三代远程视频监控系统以网络为依托，以数字视频的压缩、传输、存储和播放为核心，以智能实用的图像分析为特色，并与报警系统、门禁系统完美的整合到一个使用平台上，引发了视频监控行业的一次技术革命，迅速受到了安防行业和用户的关注。与第一代传统闭路电视监控系统（CCTV）和第二代数字式监控系统（DVR）相比，第三代监控系统基于TCP/IP网络协议，以分布式的概念出现，将监控模式拓展为分散与集中的相辅相成，无限度的拓展了监控的范围。
第三代系统在硬件设备方面，运用了更为先进的D/A、A/D转换设备视频服务器，或内置处理器的网络摄像机把图像处理（采集、压缩、协议转换、传输）设置在监控点，利用无处不在互联网和局域网，达到全网范围内的即插即用，实现了从图像采集、传输、录像、最终输出的全过程数字化。特别是在现场环境的恶劣或不便于直接深入现场的效果，可以完美的解决跨地域的监控需求。
利用数字视频远程监控技术可在本系统内建立监控调度中心、对远端现场的图像声音及其他敏感数据进行实时监控以便对敏感事件进行快速反应。
具体实现的方式是：利用各种数据通信网络如： DDN、ISDN、El、xDSL，把经过数字化压缩、编码的视频、音频、报警感应数据传输至监控中心，中心的计算机对各种数据进行解压缩、解编码同时回放视频、音频，对报警事件进行告警处理。
在实际运用中，安防系统常常因使用的需求增加而必需做规模上扩充，前置规划与预期容量的考量直接关系到未来扩充成本的高低。一般来说，一个系统的每一个组成组件均可能变成未来扩充成本的不定数，组成组件愈多，不定性愈大，成本愈不易控制。所以，在系统容量足够的前提之下，每新增一个监看点所需的成本，传统CCTV系统无法预期，然而第三代全数字监视系统则可预期与掌握。
3、视频监控发展的最大两个特点
数字化是未来的趋势。浏览器已成为当今整个软件业界最被接受的前端应用工具，Internet与Intranet环境里最简便与风行的前端应用程序就是Browser，透过Internet的WAN存取更是如此，为了使一个企业的资源可被无远近地分享出来，应用系统应支持Browser接口。
布线本身是一件庞大的硬件工程，管理与扩充的费用也是逐日渐增。随着资讯工程技术的进步，传统的应用系统如今均已可实现数字化，进而在这一个架构上执行。因此，在评估引进一个新系统时，是否可以利用现有的IT架构，以节省庞大的布线费用，成为一个重要的考量因素。
前端一体化、视频数字化、监控网络化、系统集成化是视频监控系统公认的发展方向，而数字化是网络化的前提，网络化又是系统集成化的基础，所以，视频监控发展的最大两个特点就是数字化和网络化。
1）、数字化
数字化是21世纪的特征，是以信息技术为核心的电子技术发展的必然，数字化是迈向成长的通行证，随着时代的发展，我们的生存环境将变得越来越数字化。
视频监控系统的数字化首先应该是系统中信息流（包括视频、音频、控制等）从模拟状态转为数字状态，这将彻底打破“经典闭路电视系统是以摄像机成像技术为中心”的结构，根本上改变视频监控系统从信息采集、数据处理、传输、系统控制等的方式和结构形式。信息流的数字化、编码压缩、开放式的协议，使视频监控系统与安防系统中其它各子系统间实现无缝连接，并在统一的操作平台上实现管理和控制，这也是系统集成化的含义。
2）、网络化
视频监控系统的网络化将意味着系统的结构将由集总式向集散式系统过渡，集散式系统采用多层分级的结构形式，具有微内核技术的实时多任务、多用户、分布式操作系统以实现抢先任务调度算法的快速响应，组成集散式监控系统的硬件和软件采用标准化、模块化和系列化的设计，系统设备的配置具有通用性强、开放性好、系统组态灵活、控制功能完善、数据处理方便、人机界面友好以及系统安装、调试和维修简单化，系统运行互为热备份，容错可靠等功能。
系统的网络化在某种程度上打破了布控区域和设备扩展的地域和数量界限。系统网络化将使整个网络系统硬件和软件资源的共享以及任务和负载的共享，这也是系统集成的一个重要概念。
二、数字视频监控技术原理
通常把防入侵报警、视频监控、出入口控制作为安全防范技术系统的三要素。而视频监控在其中的地位和作用日渐突出，这是因为图像（视频信号）本身具有信息量大的特点，是报警复核、动态监控、过程控制和信息记录的有效手段。
视频监控系统是安全技术防范体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过遥控摄像机及其辅助设备（镜头、云台等）直接观看被监视场所的一切情况，可以把被监视场所的情况一目了然。同时，视频监控系统还可以与防盗报警系统等其它安全技术防范体系联动运行，使其防范能力更加强大。
视频监控系统能在人们无法直接观察的场合，实时、形象、真实地反映被监视控制对象的画面，并已成为人们在现代化安全技术防范中一种极为有效的工具。由于它具有只需一人在控制中心操作就可观察许多区域，甚至远距离区域的独特功能，被认为是保安工作之必须手段。
视频监控系统是由摄像、传输、控制、显示、记录5大部分组成。
1、摄像部分
摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”。由一体化摄像机、固定摄像机、镜头、防护罩（含云台）、解码器等组成。
它布置在被监视场所的某一位置上，使其视场角能覆盖整个被监视的各个部位。
有时，被监视场所面积较大，距离较长，为了节省摄像机所用的数量、简化传输系统及控制与显示系统，在摄像机上加装电动的（可遥控的）可变焦距（变倍）镜头，使摄像机所能观察的距离更远、更清楚；
同时还把摄像机安装在电动云台（可遥控的）上，通过控制器的控制，可以使云台带动摄像机进行水平和垂直方向的旋转，从而使摄像机能覆盖到的角度、面积更大。
或在监视场所照度很低的地方，除选用低照度摄像机外，加装红外射灯等光源，使摄像机所能观察的图像更清晰。
总之，摄像机就象整个系统的眼睛一样，把它监视的内容变为图像信号，传送给控制中心的监视器上。
2、传输部分
传输部分就是系统图像信号、声音信号、控制信号等的通道。由视频信号线、电源线、控制信号线组成。
传输方式：
1）、视频基带传输
此种视频传输方式对摄像头出来的图像不作任何的处理，直接通过75欧姆的同轴电缆传输。
其特点是：视频信号不作任何改变，省略了视频信号转换电路，降低了相关设备的生产成本，缺点是信号传输距离短，虽经放大，但其传输距离一般不超过1KM，基带传输的视频信号一旦受到干扰，就难以消除。
2）、射频平衡式传输
此种传输方式把视频信号转换成射频信号，经放大后，使用同轴电缆最远距离可达5KM，但其传输设备需要相关的调制和解调电路，成本较高，此种方式被广泛应用到电视信号的传输上。
3）、光纤传输
光纤传输容量大、质量高、传输距离远和不易受干扰等特点，在高速数字传输系统中得到了广泛应用。
通过适当的方式实现长距离、低失真的视频信号传送是保证视频监控系统基本质量和应用范围的关键。模拟方式的传输要保证宽带信号具有高的 S/N和失真是十分困难的，为增加传输距离所采取的补偿又会引入新的失真，而这一点对于宽带视频信号尤为突出。
采用光纤传送视频信号，使无中继传输距离从同轴电缆的几百米增加到几十公里，并能得到很高的图像质量，多路传输和双向传输也很容易实现。这就大大地扩展了视频监控的应用范围和控制距离，从而产生了一些大型的系统，如公路管理、城市交通和治安管理、大型建筑的安全监控系统等。
但是，目前光纤传输在电视监控中的应用是非常初步的，大多数系统都是采用IM方式的视频基带信号传输，光纤仅是代替同轴电缆作为一个新的宽带、低损耗介质，光纤通信技术的真正优势和潜力并未充分实现和发挥出来。这主要是由模拟视频信号传输的方式和视频监控系统结构特点所致。
随着光纤双向、频分、波分复用技术的成熟，色散位移光纤和色散平坦光纤、光纤放大器的实用化，光纤传输的无中继距离和传输容量将会有更大的提高。掺铒光纤放大器（EDFA）不仅能提高增益，增加无中继距离，还具有宽带增益，对多路光载波传输不会引起串扰（路标串扰），结合波分复用技术实现高密度数据传输。这些都为今后视频监控系统的大型化和远程化提供了技术支持，而只有当视频监控系统中的数据流从模拟转为数字时，光纤通信的这些特点才会充分地发挥出来。
4）、无线传输
在大楼与大楼之间、施工现场、山谷地区等没有架线的地方，或者只是临时设置的地方，无线是非常方便的。
对于实施有线视频监控方案有困难或希望快速扩展有线视频监控系统的区域，无线网络视频监控系统是最理想的选择。
与标准的802.11无线接入点（AP）或以太网视频监控系统系列室外接入点和中继器相结合，可以利用企业局域网实现传统视频监控系统的扩展，一般来说，其费用比铺设新电缆低得多。
无线系统采用的以太网视频服务器是为基于IP网络建设的网络视频监控系统而设计，它是基于无线以太网(802.11b)的网络视频服务器。它以每秒25帧的传输帧率向局域网络(LANs)传送高质量MPEG4图像。
使用多个无线服务器和多个接入点（AP），可以建立覆盖面积很大的多点视频系统（如整个城市的监控）。
使用相应应用程序或Telnet可以简单易行地进行配置和管理。
目前视频监控系统多半采用视频基带传输方式。如果在摄像机距离控制中心较远的情况下，也有采用射频传输方式或光纤传输方式。一般要求传输的距离都比较近，可采用基带传输方式，也就是75欧姆的视频同轴电缆。对图像信号的传输重点要求在图像信号经过传输系统后，不产生明显的噪声、失真（色度信号与亮度信号均不产生明显的失真），保证原始图像信号（从摄像机输出的图像信号）的清晰度和灰度等级没有明显下降等。
3、控制部分
控制部分是整个系统的“心脏”和“大脑”，是实现整个系统功能的指挥中心。控制部分主要由总控制台（数字硬盘录像机、多媒体计算机、转换器、解码器等），或加分控制台组成。
总控制台中主要的功能有：视频信号放大与分配、图像信号的校正与补偿、图像信号的切换、图像信号的记录等；对摄像机、电动变焦镜头、云台等进行遥控，以完成对被监视场所全面、详细的监视或跟踪监视；对系统防区进行布防、撤防等功能。当前端防区有非法入侵时，报警信号传送到总控制台，可以显示报警防区、联动警号、闪灯、前端灯光、录像机等设备。
组合控制台时，遵循的主要原则如下：
◆ 根据系统中摄像机的台数，选择数字硬盘录像机的最大输入路数。数字硬盘录像机最大输入路数一般应大于摄像机的台数，以便为今后扩展时留有余地。
◆ 根据系统所防范的风险等级及区域中要害地点的数目选择监视器的台数。
◆ 根据系统控制的要求，考虑在总控制台之外是否要设分控制台。
◆ 根据整个系统供电的要求，考虑电源的设定。
◆ 当系统有多路远距离信号传输时，还应根据远距离信号传送的方式（视频基带传输、射频平衡式传输、光纤传输等等），考虑在控制台中是否应增设解调装置（对应光纤传输或射频平衡式传输）、补偿装置（对应视频基带传输）、还原装置（对应射频平衡式传输）以及远端切换控制器装置（对应视频基带传输的远端切换方式）等等。
4、显示部分
显示部分一般由屏幕墙、监视器、显示器等组成，它的功能是将传送过来的图像一一显示出来，便于人员观察，使得值班人员足不出户，即可以观全貌。
所有监视器的显示对应的内容如下：
1）、主监视器：通过数字硬盘录像机或数字视频矩阵的视频输出通道切换显示所有监控点的图像，特别是一些重点防范区的摄像机图像, 以便观察, 在发现问题时可即时显示、报警和记录。
2）、辅助监视器：通过数字硬盘录像机或数字视频矩阵的视频输出分段切换显示摄像机的图像，或在一台监视器上进行多画面显示：四画面、九画面、十六画面等等。
所有摄像点的显示都具有汉字或字符及时间的叠加。
5、记录部分
记录部分由硬盘或磁盘阵列做为记录媒体，使用光盘刻录机备份摄录的图像信息。
记录方式：
1）、实时记录
实时存储高清晰图像，记录详细日志信息。
2）、报警记录
当监控点由于非法侵入，或触动报警探测器，系统即时自动录像，并记录详细日志信息，自动在主监视器上弹出电子地图，显示位置、时间等信息，并即时报警。
详细的记录信息，与计算机检索信息，便于摄录图像的快速查询。
三、数字视频监控系统的优点
数字与模拟的比较
1、模拟监控系统的局限性
1）、通常适合于小范围的区域监控
模拟视频信号的传输工具主要是同轴电缆，而同轴电缆传输模拟视频信号的距离不大于1KM，双绞线的距离更短，这就决定了模拟监控只适合于单个大楼、小的居民区以及其它小范围的场所；
2）、传输距离短
有线模拟视频信号的传输对距离十分敏感，当传输距离大于1000米时，信号容易产生衰耗、 畸变、群延时，并且易受干扰，使图像质量下降。
3）、系统的扩展能力差
对于已经建好的系统，如要增加新的监控点，往往是牵一发而动全身，新的设备也很难添加到原有的系统之中；
4）、无法形成有效的报警联动
在模拟监控系统中，由于各部分独立运作，相互之间的控制协议很难互通，联动只能在有限的范围内进行。
5）、无法联网
有线模拟视频监控无法联网，只能以点对点的方式监视现场，并且使到布线工程量极大。
6）、记录与查询烦琐
有线模拟视频信号数据的存储会耗费大量的存储介质(如录像带)，查询取证时十分烦琐。
2、与传统的模拟监控相比，数字监控具有许多优点
1）、便于计算机处理
由于对视频图像进行了数字化，所以可以充分利用计算机的快速处理能力，对其进行压缩、分析、存储和显示。通过视频分析，可以及时发现异常情况并进行联动报警，从而实现无人值守。
2）、适合远距离传输
数字信息抗干扰能力强，不易受传输线路信号衰减的影响，而且能够进行加密传输；数字化视频可以在计算机网络(局域网或广域网)上传输图像数据， 基本上不受距离限制，信号不易受干扰，可大幅度提高图像品质和稳定性，因而可以在数千公里之外实时监控现场。特别是在现场环境恶劣或不便于直接深入现场的情况下，数字视频监控能达到亲临现场的效果。即使现场遭到破坏，也照样能在远处得到现场的真实记录。
3）、布线结构简便
数字视频可利用计算机网络联网，网络带宽可复用，无须重复布线；
4）、便于查找
在传统的模拟监控系统中，当出现问题时需要花大量时间观看录像带才能找到现场记录；而在数字视频监控系统中，利用计算机建立的索引，在几分钟内就能找到相应的现场记录。经过压缩的视频数据可存储在磁盘阵列中或保存在光盘中，查询十分简便快捷。
5）、提高了图像的质量与监控效率
利用计算机可以对不清晰的图像进行去噪、锐化等处理，通过调整图像大小，借助显示器的高分辨率，可以观看到清晰的高质量图像。此外，可以在一台显示器上同时观看16路甚至32路视频图像。
6）、系统易于管理和维护
数字视频监控系统主要由电子设备组成，集成度高，视频传输可利用有线或无线信道。这样，整个系统是模块化结构，体积小，易于安装、使用和维护。
正是由于数字视频监控具有传统模拟监控无法比拟的优点，而且符合当前信息社会中数字化、网络化和智能化的发展趋势，所以数字视频监控正在逐步取代模拟监控，广泛应用于各行各业。
四、数字视频监控系统的特点
◆ 网络化
监控进入计算机网络，领导分控可在办公室网络电脑上实现。
◆ 数字化
监控图像、控制及报警信息数字化后进入计算机，可以充分利用高科技手段进行系统管理和图像处理。
◆ 广域化
可以实现全组织机构大范围内的监控报警联网。
◆ 智能化
通过软件对各种监控及报警信息、检测数据等进行智能化的分类处理，并可根据不同用户的要求确定监控报警操作流程。
五、数字视频监控系统的功能
◆ 监控功能
图像切换，多画面观看，云台及镜头控制，云台预置（N个预置位），电脑数字录像、管理及回放，图像清晰度（速度）调整。
◆ 报警功能
报警输入、防火、防盗、环境温湿度、设备运行故障、事故等多种报警源。
报警联动：一旦发生报警，系统将产生联动即自动录像、发警报、开灯、远程传输至接警控制中心、中心语音提示，电子地图显示。
多路接警：中心可同时接受多个监控点同时报警。
◆ 控制功能
视频信号放大与分配、图像信号的校正与补偿、图像信号的切换、图像信号的记录等；
对摄像机、电动变焦镜头、云台等进行遥控，以完成对被监视场所全面、详细的监视或跟踪监视；
对系统防区进行布防、撤防以及联动等功能。当前端防区有非法入侵时，报警信号传送到总控制台，可以显示报警防区，联动警号、闪灯、前端灯光、录像机等设备。
◆ 管理功能
l 系统提供了完善的用户管理策略，对于不同级别的用户设定了不同的操作权限，保障了系统的安全使用，值班人员及领导分控管理、系统运行日志、警情处理、网上分控优先权管理，确保系统安全运行。
六、 系统结构

系统由控制设备、前端设备、执行设备等通过控制总线和视频线路构成的覆盖全店的一个监视与控制信息网络。网上传递的信息包括主控中心对各监控现场的控制指令，各监控现场送往主控制中心的图像信号、报警信号等。前端的CCD摄像机作为系统的图像传感设备，把通过各种镜头进来的现场光信号，由摄像机的光电转换器件转换成数字化的视频信号，经过滤波、调整等数字信号处理、再转换成高质量的复合信号进入控制设备，经处理后传递给监视器，在各控制点可看到高质量的单画面、多画面、切换图像。还可根据情况安装副控主机，实现远程监控。
七、点位分布：（按一栋楼设计）
1、每部电梯安装一个专用飞碟摄像机，负责监视电梯内情况！共6个；
2、地下停车场的消防车道安装低照度摄像机，以适应停车场内复杂的环境光线，负责监控车辆通行和停放情况，共8个；
3、楼顶电梯机房安装一固定枪式摄像机，负责监控设备运行情况；共1个
4、地面停车场入口处安装一固定枪式摄像机，负责监控车辆出入情况。
八、产品选型
（1）碟形摄像机（JV836）
※1/3"SONY 480TVL 2.8mm镜头
（2）红外高清摄像机（JV956）
※1/3"SONY 540TVL 3.6mm/8mm/12mm可选镜头
※50米阵列灯防水

（3）高清红外球形摄像机（JC-6520MF）
※阵列1/3"SONY 540TVL
※50米阵列灯防水
※中文菜单，界面友好，易操作；
※256个预置点，1条巡航扫描组，连续360度水平转动，垂直180度自动翻转；
※强大的显示功能，可供用户编辑标题；
※4组花样扫描，每组可以贮存100个动作；
※可设置空闲功能，上电动作，具有断电数据记忆功能；
※接入系统方便，可以自动识别协议、波特率、RS485正负极；
※内建海康威视、大华协议的3D控制；
※内部具有时钟模块，支持定时动作运行；
※修改球机软地址，方便用户现场调试；
※自动识别SONY、SAMUNG、HITACHI、LG、CNB等一体化摄像机；
※红外灯三组自动调光控制，红外灯开启、关闭阀值可自由设置；
※DC24V/2A电源，可实现太阳能供电，环保节能。
(4) 数字硬盘录像机（DS-8816H-S、DS-8808H-S）

视音频输入
模拟视频输入
16路，BNC接口（电平：1.0Vp-p，阻抗：75Ω），
PAL/NTSC自适应

视音频输出
CVBS输出
2路，BNC接口（电平：1.0Vp-p，阻抗：75Ω）
分辨率：PAL制式704*576、NTSC制式704*480
环通输出
16路，BNC接口（电平：1.0Vp-p，阻抗：75Ω）
VGA输出
1路，分辨率：1024*768/60Hz
音频输出
1路，BNC接口（线性电平，阻抗：600Ω）

视音频编码参数
视频压缩标准
H.264
视频编码分辨率
CIF/QCIF
视频帧率
PAL：1/16--25帧/秒、NTSC：1/16--30帧/秒
视频码率
32Kbps-768Kbps，可自定义
码流类型
视频流
音频压缩标准
OggVorbis
音频码率
16kbps

硬盘驱动器
类型
8个SATA接口
最大容量
每个接口支持最大容量2TB的硬盘

外部接口
语音对讲输入
1个，BNC接口（电平：2.0Vp-p，阻抗：1kΩ）
网络接口
1个，RJ45 10M/100M自适应以太网口
串行接口
1个，标准RS-485串行接口；
1个，标准RS-232串行接口；
1个，键盘485串口
USB接口
3个，USB 2.0
报警输入
16路
报警输出
4路

其他
电源
AC220V，47--63 HZ
功耗(不含硬盘)
≤40W
工作温度
-10℃--＋55℃
工作湿度
10％--90％
机箱
19英寸标准2U机箱
尺寸
445mm（宽）×470mm（深）×90mm（高）
重量（不含硬盘）
≤8Kg

九、设备清单
闭路电视监系统预算
序号
名称
品牌
型号
数量
单位
单价
金额
1
碟形摄像机
JOV
JV836
6
部
670.00
4020.00
2
高清枪式摄像机
JOV
JV956GZ
12
个
1050.00
12600.00
5
红外高清球形摄像机
金之源
JC-6520MF
2
个
5100.00
10200.00
6
硬盘录像机
海康威视
DS-8816H-S
1
台
4000.00
4000.00
7
硬盘录像机
海康威视
DS-8808H-S
1
台
1500.00
1500.00
8
硬盘
希捷
1T
2
个
700.00
1400.00
9
21“液晶显示器
飞利浦
21“
2
台
900.00
1800.00
10
琴式操作台
定做
两联
1
套
2000.00
2000.00
11
电源线
爱普华顿
RVV2*1.0
500
米
3.00
1500.00
12
视频线
爱普华顿
SYV75-5
1000
米
3.00
3000.00
13
控制线
爱普华顿
RVVP2*1.5
200
米
3.20
640.00
14
电源
开关电源
DC12V 2A
20
个
15.00
300.00
15
BNC头
国标

15
包
5.00
75.00
16
插线板
子弹头
多孔
2
个
40.00
80.00
17
辅材
地产

1
批
3000.00
3000.00
19
小计 I
46115.00
20
施工调试费用II ＝I*15%
6917.25
21
普通商业发票税金费用 Ⅲ=（I+Ⅱ）*5%
2651.61
工程预算费用总计＝I+II+Ⅲ
55683.86

第二部分 楼宇对讲系统
第一章 项目概述
根据国家建设部住宅产业化办公室对“住宅智能化”的定义，住宅小区智能化是利用计算机、通讯与网络、自控、IC卡技术，通过有效的传输网络，将多元信息服务与管理、物业管理与安防融为一体的智能化系统集成。在提供安全、舒适、方便、节能、可持续发展生活环境的同时，便于统一管理和控制，并尽可能地提高性价比指标。参照上述定义，结合业主的实际情况，我们设计了本楼宇对讲系统方案：该小区为一栋32层住宅楼，分三个单元，每个单元一梯四户。整栋楼总户数 384 户。根据设计要求，每个单元包括一个主门和三个副门，每个门都要设置门禁主机，门口主机和室内分机皆为黑白高清配置，暂不考虑联网，但须预留联网接口。联网后小区监控中心的管理处人员可通过管理员机上显示部件可监看各门口主机前的情况，可与住宅楼内的每一住户进行通话，能接收住户室内分机的紧急呼叫信号，并指示出相应的房号。访客进入住宅前需通过门口主机或呼叫控制中心，验证后进入。住户可在室内与住宅楼入口处的访客以及和管理中心实行多方通话，并通过室内分机的紧急按钮呼叫管理中心的保安人员。住户进入住宅楼可通过门禁系统、密码或呼叫的方式开锁。

本技术方案设计遵循以下原则：
技术先进
系统设计应在技术上达到先进性和成熟性的统一，性能上应具有很高的安全性和可靠性，使用上应具有可维护性和扩展性，项目投资应具有较高的性能价格比。
集成化设计
设计选型方面应同时遵循：
² 集成化原则，应选择高度集成的设备，便于控制、管理和维护；
² 模块化原则，应在软、硬件上都采用商业化、通用化、模块化结构的设备，使系统具有较强的扩展能力；
² 可靠性原则，所选设备应具备抵御环境影响的能力，工作稳定可靠，并能够适应室内外昼夜全天候的工作；
² 高性价比原则，应在满足系统最优化技术指标的条件下选择低价位的优质产品；
² 遵循实事求是、先进、可靠、节约、后期服务体系完善的原则。
第二章 系统主要功能与原理
1、 可视对讲：
当门口机和室内机接通时，住户与访客可进行双向通话，并能看到访客的图象。
2、 遥控开锁：
住户在室内按“钥匙”键可遥控开启门口电锁（只有在室内机被呼叫并接通后才有效，防止住户误操作而开锁）。
3、 一卡通门禁
住户在门口可用免接触IC卡开启门口电锁，或用密码开锁。
4、 监视：
当室内机空闲时，按“头像”键可监视单元门口图像，并可监听单元门口的声音。
5、 呼叫：
住户按“铃铛”键可呼叫管理中心，管理中心也可呼叫住户。
6、 限时通话：
任何双方的通话时间均限定为约2分钟。
7、 保密功能：
任何双方进行通话时，第三方均无法窃听。系统原理
系统原理如下图所示：

第三章 系统组成
可视对讲系统由门口机、室内机、中心机(可选)和视频分配器、电源分配器五个部分组成：

3.1 门口机
门口机是指安装在每一栋楼的大门上，可以完成呼叫房号、密码开锁、摄入图像、两方通话等功能的设备。

正面图

产品规格（mm）：长×宽×厚=330×128×45
安装尺寸（mm）：长×宽×厚=316×123×36

3.2 室内机
室内机是指安装在户内，可以完成监视、呼叫管理中心、开锁、两方通话等功能的设备。
工作原理：是将门口机传送来的图像、声音或数据经处理后，并且将图像显示在显像管上，声音送往听筒。同时将回传的声音和数据调制放大后，发送出去。

正面图

键盘安防型 遥控安防型/普通型

产品规格（mm）：长×宽×厚=225×202×65

“头像”键用于监视单元门口图象。
“钥匙”键用于通话时遥控打开单元门电锁。
“铃铛”键用于呼叫管理中心。
工作灯用于显示当前工作状态：绿灯表示电源工作正常，红灯表示系统忙。红绿灯交替闪烁（仅适用于LW-800BS/BRS安防型可视对讲系统）表示已经布防
【备注】用户在红灯灭时才能使用室内机。
后视图：

1、写地址开关 ； 2、电源\音频\视频信号接口；3、安防接口（仅适用于LW-800BS/BRS安防型可视对讲系统）。
3.3 电源\视频分配隔离器
电源\视频分配隔离器安装在铁箱中，铁箱可挂墙或预埋（推荐预埋方式），将视频信号放大分配隔离并将音频
