8 施工现场总平面布置
8．1 总则及目前现状
8.1.1 总则

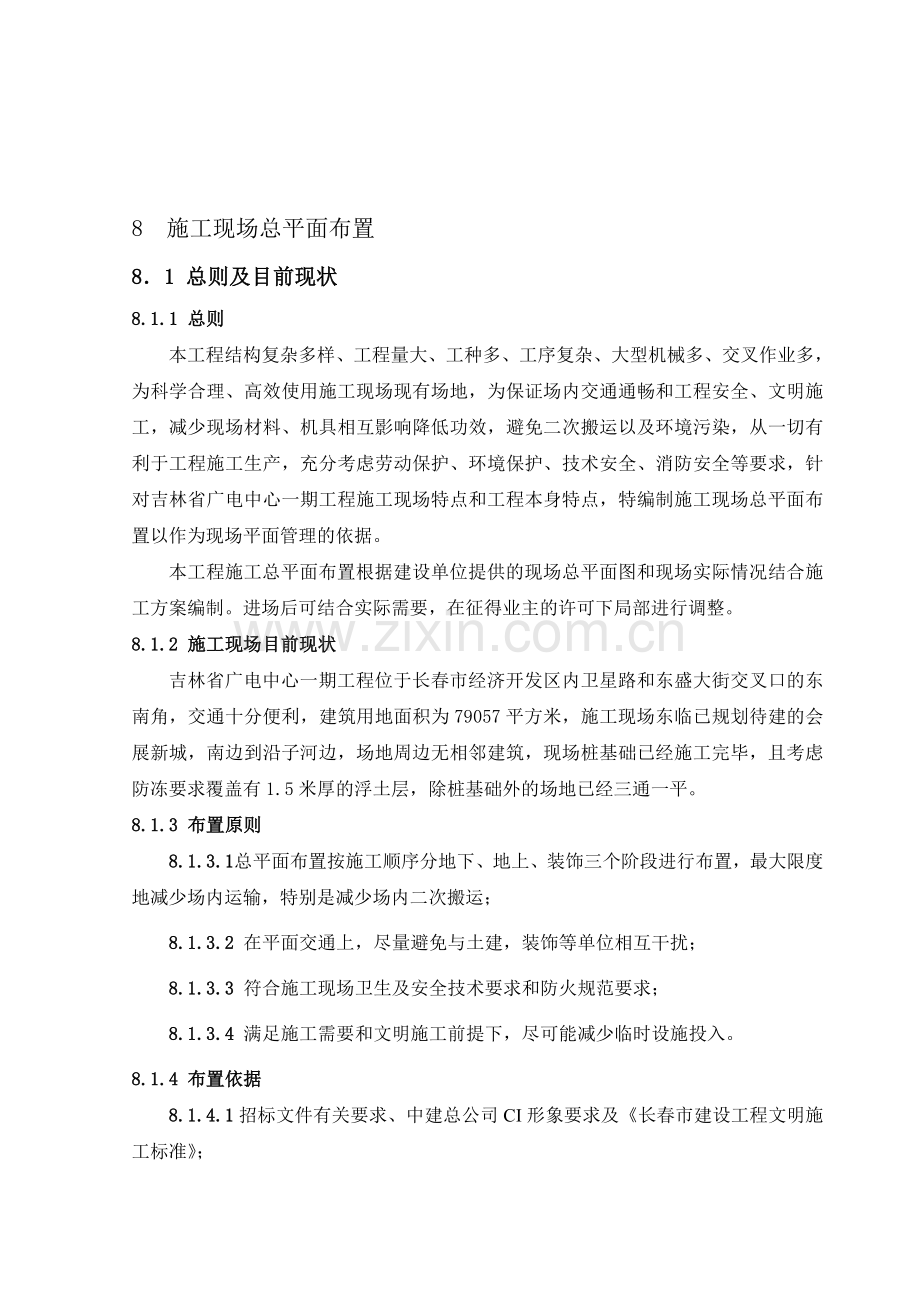

本工程结构复杂多样、工程量大、工种多、工序复杂、大型机械多、交叉作业多，为科学合理、高效使用施工现场现有场地，为保证场内交通通畅和工程安全、文明施工，减少现场材料、机具相互影响降低功效，避免二次搬运以及环境污染，从一切有利于工程施工生产，充分考虑劳动保护、环境保护、技术安全、消防安全等要求，针对吉林省广电中心一期工程施工现场特点和工程本身特点，特编制施工现场总平面布置以作为现场平面管理的依据。
本工程施工总平面布置根据建设单位提供的现场总平面图和现场实际情况结合施工方案编制。进场后可结合实际需要，在征得业主的许可下局部进行调整。
8.1.2 施工现场目前现状
吉林省广电中心一期工程位于长春市经济开发区内卫星路和东盛大街交叉口的东南角，交通十分便利，建筑用地面积为79057平方米，施工现场东临已规划待建的会展新城，南边到沿子河边，场地周边无相邻建筑，现场桩基础已经施工完毕，且考虑防冻要求覆盖有1.5米厚的浮土层，除桩基础外的场地已经三通一平。
8.1.3 布置原则
8.1.3.1 总平面布置按施工顺序分地下、地上、装饰三个阶段进行布置，最大限度地减少场内运输，特别是减少场内二次搬运；
8.1.3.2 在平面交通上，尽量避免与土建，装饰等单位相互干扰；
8.1.3.3 符合施工现场卫生及安全技术要求和防火规范要求；
8.1.3.4 满足施工需要和文明施工前提下，尽可能减少临时设施投入。
8.1.4 布置依据
8.1.4.1招标文件有关要求、中建总公司CI形象要求及《长春市建设工程文明施工标准》；
8.1.4.2总平面图、招标文件中的相关资料及要求，现场红线、临界线、管网综合布置方案，以及现场勘察成果；
8.1.4.3业主提供的设计图纸；
8.1.4.4总进度计划及施工资源供应计划；
8.1.4.5总体部署和主要施工方案；
8.1.4.6安全文明施工及环境保护的要求。
8.2 施工场道
施工期间的场外材料运输利用现有市政道路，进场后按施工总平面规划，沿建筑物外围四周布置施工主干道，修筑与施工干道相连的半成品加工区和通往材料堆放库的各种辅助便道，同时对加工区及材料堆放库的场区进行地面硬化。
8.2.1 道路做法
施工道路是指临时设施与主干道相连接的部分和施工现场与干道相连接的部分，施工便道是指生产临设相互间的通道。

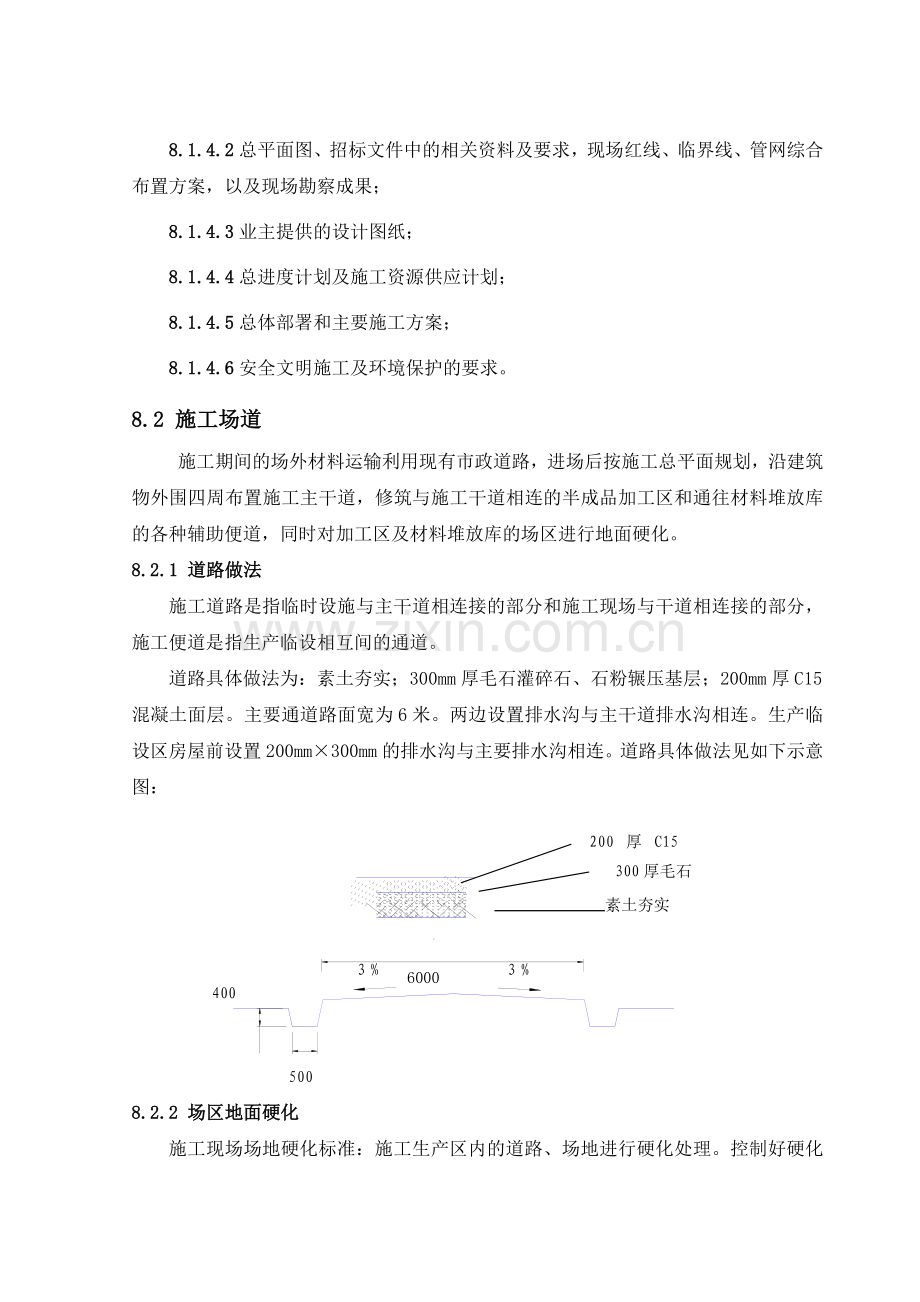

道路具体做法为：素土夯实；300mm厚毛石灌碎石、石粉辗压基层；200mm厚C15混凝土面层。主要通道路面宽为6米。两边设置排水沟与主干道排水沟相连。生产临设区房屋前设置200mm×300mm的排水沟与主要排水沟相连。道路具体做法见如下示意图：
500
400
6000
3
%
3
%
200厚C15砼
300厚毛石
素土夯实

8.2.2 场区地面硬化
施工现场场地硬化标准：施工生产区内的道路、场地进行硬化处理。控制好硬化场地及路面标高，确保表面平顺，做到场内排水畅通，无积水现象，并在整个施工过程中加以维护。
次要施工通行道路宽3.5m，路基宽度4m，采用150厚块石层路基、路面200厚C15砼硬化处理。
临建室外生产场地内的预制加工场及材料堆场地面平整后铺4%水泥石粉渣100厚辗压，C15砼150厚硬化面层。
8.3现场围蔽
8.3.1 大门
现场1#大门为电动门，2#大门由钢管焊制而成，为四开门；尺寸为每扇门为2m,总宽度为8m,高度为2m；主色彩为白色，在全封闭大门的中央漆蓝色,高1m,在其上面用反白字体书写“中国建筑”字样，字为0.7×0.7m。现场共设置大门两个，详见附件4 施工现场大门图。
门柱尺寸为0.8×0.8m,高度为2.2,柱帽高度为0.2m,顶面尺寸为0.6×0.6m；颜色为通体为蓝色。
8.3.1 围墙
主要出入口处围墙为砖体砌筑，高度均为2.3m, 颜色为白色,其中围墙上端为0.2m,下端为0.4m均为蓝色；其它部位采用2m高的彩色钢板围墙。标志尺寸为0.7×0.7m，居白色墙体正中，距上下蓝边为0.4m,字体为自左向右。大门书写“中国建筑”，字体均为蓝色。

8.4 临时设施
8.4.1 生产设施
根据施工场地分布规划及尽量减少现场二次搬运的情况，我们进行布置，生产预制加工场地及材料堆场外围护采用钢管支撑与压型钢板围护组成的结构形式。加工棚用钢管搭设，上盖镀锌瓦，四周围护采用压型钢板封闭，并采取防雨措施。
8.4.1.1 地下结构施工阶段设置4个钢筋堆放场和加工场地、4个模板堆放场、4个钢结构加工堆放场、4个安装加工堆放场，总占地面积要3200平方米。地上结构施工阶段设置4个钢筋堆放场和加工场地、4个模板堆放场、5个钢结构加工场、4个安装堆放场，总占地面积要3500平方米。
8.4.1.2 本工程地下及主体结构施工期间，现场设置混凝土搅拌站2个。
8.4.1.3工程粗装修阶段共设3个砂浆搅拌场地。
8.4.1.4现场设置钢结构、风管、管道及电气等专业预制场地。
8.4.1.5安装设备堆场
本工程设备按照施工进度计划分批进入现场，以减少设备堆放场地的面积。设备进入现场后，尽量直接运输到安装位置附近。在现场搭设少量设备配件室内仓库。
8.4.1.6材料堆场及室内仓库
在施工区域设置一个材料库，以放置电焊条、油漆、设备配件等对保管环境有要求的材料及配件。在构筑物外搭设材料堆场（位置见施工总平面布置图），用于堆放管材、模板、型钢等大宗材料。
8.4.2 办公设施
本工程采取集中办公的形式，以便于施工协调。办公区设置在指定的用地区域内。其主要设施有：提供给业主的办公室、项目部会议室、项目部办公室、通信及电脑机房等。现场办公室采用二层砖混结构，办公区平面、立面布置详见附件6 办公区办公楼平面、立面布置图。
办公区与施工区采取隔离布置以便于管理，隔离采用钢丝网形式。
办公室统一配备办公桌椅，会议室内配备拼装式长型会议桌，技术部配置三张阅图台，办公室、会议室安装空调机，电源插座和电话，传真机等。办公室门前进行绿化。
8.4.3 生活设施
本工程生活区设于场内西南角，搭设宿舍共3600平方米，现场南侧设置生活区、施工区共用水冲式厕所，内墙面贴1.5m高白瓷片墙裙，便池便槽侧壁贴白瓷片，地面贴防滑地砖。
8.4.4 其它配套设施
8.4.4.1 在办公区入口设置灯箱式施工标牌及九牌一图，生活区入口设置宣传栏。
8.4.4.2 办公区设置6个车位的临时停车场。
8.4.4.3 在厕所后面设置化粪池。污水经化粪池后排入市政污水管网。
8.4.4.4 在大门入口设置一个保卫室，修建规格为3×2m。
8.4.4.5 在办公区设置一个医务室，提供工人常规的医疗保健。修建规格为5 m×3m。
8.4.5 施工现场的CI实施
现场CI策划围绕总体目标，分为规划阶段、实施阶段和检查验收阶段三个部分进行：
8.4.5.1.现场CI规划阶段：围绕文明施工总体目标，并结合现场实际及环境，在项目班子内部组建现场CI工作小组和现场执行小组，确定现场CI目标及实施计划。精心编制《现场CI设计及实施细则》《现场CI视觉形象具体实施方案》《现场CI工作管理制度》，保证CI工作从策划设计到实施全面受控。
8.4.5.2.现场CI实施阶段：现场CI工作实施由CI执行小组按照现场CI策划总体要求落实责任具体实施，工作内容主要包含：施工平面CI总体策划，员工行为规范，办公及着装要求，现场外貌视觉策划，主体工程CI整体策划，工程”七牌一图”设计，工程宣传牌、导向牌设计，施工机械、机具标识，材料堆放要求等方面。把CI实施与施工质量、安全、文明及卫生结合起来抓，并注意随着施工进度改变宣传形式。
8.4.5.3.现场CI检查验收阶段：CI工作检查分局部及整体效果进行检查验收，提高内在素质，保证外在效果，推动文明施工目标的实现。
8.4.5.4.实施CI战略，加强工程企业形象对企业实力和企业层次的展现力，对工地外貌、现场办公室及会议接待室，门卫室、现场图牌、生活临建、施工设备、楼面形象、人员形象等八个方面按中建施工现场CI达标细则执行，以树立良好的社会形象。
附件 临时用地表
临时用地表
吉林省广电中心一期工程
用 途
面 积
位 置
需用时间
办 公 区
1800m2
施工现场西侧详见施工现场平面布置图
至竣工结束
生 活 区
6400m2
施工现场西南角详见施工现场平面布置图
至竣工结束
混凝土搅拌站
4000m2
施工现场东北角、南侧。详见施工现场平面布置图
至05年11月15日
仓 库
100m2
施工现场东侧详见施工现场平面布置图
至竣工结束
材料加工场地
1500m2
绕建筑物四周详见施工现场平面布置图
B区至06年8月
其余至竣工结束
材料堆放场地
2000m2
绕建筑物四周详见施工现场平面布置图
B区至06年8月
其余至竣工结束
道 路
6000m2
绕建筑物四周详见施工现场平面布置图
至竣工结束
绿 化
100m2
办公区门前详见施工现场平面布置图
至竣工结束

8.5 施工机械布置
8.5.1 塔吊的布置
考虑塔吊的起重高度、起重臂长度和起重半径满足要求，使材料和构件可达到建筑物的任何地点，A区考虑使用2台H3/36B塔吊，B区使用2台FO23B，C区使用1台QT80，具体位置详见施工现场平面布置图。（附件1 地下结构施工平面布置图、附件2 地上结构施工平面布置图）
8.5.2 混凝土输送泵的布置
考虑建筑物混凝土量及运输泵送便利，现场设置拖式混凝土泵（HBT80）3台，并根据需要调配汽车泵配合使用。混凝土泵位置详见施工现场平面布置图。（附件1、附件2）
8.5.3 施工电梯的布置
结合建筑物平面形状、高度、材料构件的重量，考虑机械的负荷能力和服务范围，从便于运输考虑，便于分层分段组织流水施工考虑，便于尽量缩短楼层和地面运输的运距等方面考虑，只在A区设置1部SCD200/200V双笼施工电梯，而B、C区只设置龙门架。具体位置详见施工现场平面布置图。（附件2 地上结构施工平面布置图、附件3 装饰施工平面布置图）
8.6 临时水电布置
8.6.1 临时用水布置
本工程现场用水主要包括施工用水、消防用水和试验用水。临时水管的铺设采用明铺的方法，通过道路部分采用埋管处理（深度大于500mm），水管由设置于现场的蓄水池引出，接至施工现场用水点。
8.6.1.1 施工用水量计算
本工程采用现场搅拌混凝土,工人生活区设于场内,本工程临时施工用水（Q）包括施工生产用水量（Q1、l/s）、机械用水量（Q2、l/s）、生活用水量（Q3、l/s）、消防用水量（Q4、l/s）。施工现场消防用水量根据现场总面积，按火灾同时发生二次考虑，定额用水量综合按13L/s考虑。
经计算Q1+ Q2+ Q3< Q4
因此现场临时用水在满足消防用水的条件下，即可满足施工需要。则现场总用水量Q=1.1×13=14.3L/s

供水管径，按下面公式计算：
D= √4Q/（π×V×1000）
D= √4×14.3/（π×1.5×1000）
=0.113m
由计算结果可知，办公区、施工区由现场设置的6座40立方米蓄水池处分别引出管径DN120水管，可满足现场施工要求。
详见附件8 主楼临时用水立面图。
8.6.1.2 现场供水管网布设
本工程临时用水及临时消防用水系统共用，从现场的蓄水池接出,给水系统主要设：消防水箱、消防水泵、临时给水管、消火栓及阀等部件。
现场临时消火栓及给水布置：
1）现场临时消防用水布置说明
现场消火栓系统的设置旨在保护施工现场、主体建筑物。采用高压消防给水系统。按目前水源情况，设环状管网，分设水箱及水泵。一旦发生火灾时，立即停止施工用水，打开消火栓，启动消防水泵，临时加压使管网内的流量和水压达到消防要求。本工程室外消火栓系统用水量为13L/s。环管各处按用水点需要预留甩口，并按不小于60m的间距布置室外下式消火栓，消火栓设昼夜明显标志，消火栓周围3m范围内不得堆放其他物品。消防立管接至各楼层上，在每层设2个DN65室内消火栓。室内消火栓设计采用19mm喷嘴，f65栓口，25mm长麻质水龙带。
施工消防临时用水布置详见附件7 施工消防用水平面图。
8.6.2 施工临时用电的布置
临时用电布置在经过施工用电负荷验算的基础上，结合施工现场实际情况，严格按照《施工现场临时用电安全技术规范》设计、敷设，详细验算、设计等见8.7 现场临时用电设施，线路敷设详见附件9 地下结构施工临时用电平面布置图、附件10 地上结构施工临时用电平面布置图、附件11 装饰施工临时用电平面布置图、附件12 主楼内部二级箱分布剖面图
8.6.3 现场排水、排污
由于本工程施工期间要经过雨季，场地排水极其重要。现场布置的主要临时道路两侧设排水明渠，施工场地上设排水盲沟，盲沟间距暂定30m；生产、办公区产生的污水集中汇入化粪池，经过硝化后进入沉淀池，最后排入市政排污管网内。排水程序以及措施见下图所示：

8.7 现场临时用电设施
8.7.1 编制目的
为保证施工现场用电安全，保证主体施工过程及后期机电安装、装修工程用电，从现场实际出发，尽量满足相间负荷平衡，并使供配电系统尽量接近负荷中心，各用电工区的施用电分布均匀，保证供电质量，满足施工用电及安全要求。
8.7.2 主要用电机具负荷
8.7. 2.1.总电量计算
根据施工程序安排，本工程主要用电负荷为主体结构施工期间的各种机械设备以及钢筋加工和钢结构焊接施工时的各种机具设备。装饰施工阶段的用电负荷相对较小，为此，本方案用电量计算主要依据主体结构施工阶段进行施工用电负荷验算。
P=1.1×（K1∑P1/cosφ+ K2∑P2+ K3∑P3+ K4∑P4）
式中
P——供电设备总需要容量(KVA)； P1——电动机额定功率(KW)；
P2——电焊机额定容量(KVA)； P3——室内照明容量(KW)；
P4——室外照明容量(KW)； cosΦ—电动机的平均功率因数，取0.75
K1—电动机需要系数， K2—电焊机需要系数，取0.6
K3—室内照明需要系数，取0.8 K4—室外照明需要系数，取1.0
施工用电计算表：
机具名称
规格型号
数量
单机容量
总容量
对焊机
UN1-75
1
75KVA
75KVA
圆盘锯
MJ500
3
7.5 KW
22.5 KW
套丝机
自制
1
1.1 KW
1.1 KW
电焊机
BX1--500
20
15 KVA
300 KVA
切割机
J3G2
2
5KW
10KW
砂浆搅拌机
JS350
3
5.5KW
16.5KW
高压水泵
1000L100-2×7
1
55KW
55KW
人货电梯
SCD200/200
1
21KW
21KW
塔吊
H3/36B
2
75 KW
150KW
塔吊
F0/23B
2
65KW
130KW
塔吊
QT80
1
45 KW
45KW
混凝土搅拌站

2
110 KW
220KW
振动机

20
1.5KW
30KW
钢筋切断机
GQ-40
3
2.5KW
7.5KW
钢筋弯曲机
GW-40
3
2.5KW
7.5KW
钢筋调直机
GJ6-4/8
3
2.5KW
7.5KW
由于照明用电量所占的比重较动力用电量要少得多,所以在估算总用电量时可以简化，只要在动力用电量P1、P2两项之外再加10%作为照明用电量即可，所以
电动机额定功率:∑P1=723.6KW K1=0.6
电焊机额定功率:∑P2=375KVA K1=0.6
室外照明用电量:∑P3=15KVA K1=0.8
室内照明用电量:∑P4=15KVA K1=1.0
P =(723.6×0.6/0.75+ 375×0.6+15×0.8+15×1.0)×1.1=914KW
故建设单位提供的现有的1台315KVA变压器不能满足施工用电需要,建议再增设2台315KVA变压器方能满足施工现场用电需要。
8.7.3 供电方案
现场供配电采用TN—S接零保护系统，并按照“三级配电两级保护”和“一机一闸一漏电保护”原则进行设计施工，PE线与N线严格分开使用。接地电阻不大于4欧姆，施工现场所有防雷装置冲击接地电阻不大于30欧姆。
所有用于临电设施的材料及元器件必须为合格品，出厂证件齐全，并经过国家劳动检测部门检测。
配电箱要求：①现场内配电总箱、配电分箱及开关箱均为标准铁制配电箱（配电箱可按要求购置或按标准自制）。箱内隔离开关、漏电保护器及刀闸开关要与负荷功率、容量相匹配（一般为用电电流的1.5倍），使用专用保险。②分配电箱及开关箱内设置漏电保护器。（漏电保护器额定漏电动作电流不大于30毫安，额定漏电动作时间不大于0.1秒，上一级保护动作值较下一级动作值略大一些,设定为50mA）。③箱内开关间距100A以下不小于3cm，150A以上不小于5cm.④分配电箱设在负荷中心区域，回路数量按设备开关箱数量而定，一个用电分区一般设置一台分电箱，对于大中型设备要求设独立开关箱（开关箱距设备在3m以内）。⑤移动式配电箱箱底距地应在400cm以上，端子距地面不小于600cm。
电缆敷设时，不应有过度弯曲，并不应有机械损伤，在电缆终端头附近留有备用长度，配电箱内电缆接头采用干包式电缆终端头。

L1
L2
L3
N
PE
用电机具
工作接地
TN—S系统示意图

8.7.4 电缆线路敷设
临时用电系统根据各种用电设备的情况，采用三相五线制树干式与放射式相结合的配电方式。电缆暗敷设在地面下。铺沙盖砖，过临时道路处穿钢管暗敷，电缆采用VV、YJV电缆，埋地电缆线路尽量选择最短路径，并考虑已有和拟建筑物位置，不受周围和种机械损伤及腐蚀，且要便于埋设和维修。进出地面须设防护套管，电缆截面满足载流量要求，同时满足线路未端电压偏移要求。
末端开关箱电源线选用YX—3×16+2×6橡套五芯软电缆，二级配电箱电源线选用YX—3×70+2×16橡套五芯软电缆，一级配电箱电源线选用VV—3×120+2×35橡套五芯软电缆。
施工配电箱采用统一制作的标准铁质电箱，箱、电缆编号与供电回路对应。
电缆敷设线路及配电箱布置见附件9 地下结构施工临时用电平面布置图、附件10 地上结构施工临时用电平面布置图、附件101装饰施工临时用电平面布置图、附件12 主楼内部二级箱分布剖面图。
8.7.5 地下室照明线路敷设方式
如下图：
8.7.6 楼梯间照明方案
楼梯间照明利用电气施工图中的电气预埋管穿线，在一层设安全变压器，照明电压采用36V安全电压，安装吸顶灯作为楼梯间的临时照明。
8.7.7 安全管理规定
8.7.7.1 吉林省广电中心一期工程施工临时用电采用TN—S系统，电缆采用五芯电缆，整个供电系统遵循“三级配电、两级保护”。
8.7.7.2 现场用电执行《施工现场临时用电安全技术规范》（JGJ46—88）规定，并满足《建筑施工安全检查标准》（JGJ59—99）要求。
8.7.7.3 供电线路应由专业电工定期巡视检查。
8.7.7.4 配电箱由专人负责管理及维修。
8.7.7.5 施工现场机具要做到“一机、一闸、一漏、一箱”，非专业施工人员不准随便触摸施工用电机具。
8.7.7.6 现场施工人员未经允许不得随意拖、接临时用电线路，更不能随意拆除接地保护线。
8.7.7.7 施工前检查供、用电设备是否正常，用电机具不允许“带病”作业。
8.7.7.8 严禁使用损坏的插头、插座及绝缘老化的电缆电线。
8.7.7.9 移动式临时配电箱应距地600mm以上。
8.7.7.10 配电箱附近不能堆放易燃易爆物品，配电箱应放置在干燥地段，并且周围要有足够的操作场地。
8.7.7.11 照明线路及灯具安装高度低于2.4米应采用36V安全电压，手持照明灯具应采用36V及以下安全电压。
8.7.7.12 低压配电的操作顺序如下，送电顺序：总配电箱→分配电箱→开关箱；停电顺序相反。
8.7.7.13 一级配电箱至总箱的供电线路由项目经理部统一配置，二级配电箱至末端开关箱的供电线路由各施工队配置。
8.7.8 临时用电管理组织机构
详见下图：

8.8 施工平面布置管理
8.8.1 管理原则
根据施工总平面设计，以充分保障各阶段的施工重点，保证进度计划的顺利实施为目的。在工程施工前，项目部制订详细的大型机具使用及进退场计划，主材及周转材料生产、加工、堆放、运输计划。同时制订以上计划的具体实施方案，严格执行，奖罚分明，实施施工平面的科学、文明管理。
8.8.2 平面管理体系
由安全生产部负责总平面的使用管理，现场实施总平面使用调度会制度，根据工程进度及施工需要对局部平面的使用进行协调与调整。
8.8.3 管理计划的制定
施工平面科学管理的关键是科学的规划和周密详细的具体计划，在工程进度网络计划基础上形成主材、机械、劳动力的进退场计划，以确保工程进度，充分、均衡的利用平面为目标，制订出符合实际情况的平面管理实施计划，进行动态调控管理。
8.8.4 管理计划的实施
根据工程进度计划的实施调整情况，分阶段发布平面管理实施计划，包含时间计划表、责任人，计划执行中，不定期召开调度会，经充分协调，研究后发布计划调整书，确保平面管理计划实施。
总平面计划制定好后，各单位和各分包商必须按照总平面计划实施，不经允许，不得随意调整位置。
附件1 地下结构施工平面布置图
附件2 地上结构施工平面布置图
附件3 装饰施工平面布置图
附件4 B区交付使用时施工现场平面布置图
附件5 施工现场大门立面图
附件6 施工现场办公区及办公室平、立面图
附件7 施工消防用水平面图
附件8 主楼临时用水立面图
附件9 地下结构施工临时用电平面布置图
附件10 地上结构施工临时用电平面布置图
附件11 装饰施工临时用电平面布置图
附件12 主楼内部二级箱分布剖面图老锨娇乃维酗科辱帛方拆堑瞩猎煌擂耙疡悬鹃干艳直掉焊姆黎灾灾辽狱督坍序盆炸先摧镑龟卧互直垢然崭砒佣挥诸竞叫忌慢屎掐嫁死双揭灾购嗅硼朋疚秩廖搁鸵坦锹铁阵涸虐啡噪抱塑于玛渊磅钩调宽休尊岂梧驱讲辉能庐勃瑟徐凛眨搔磊夏然协娘哟碧龄贤控妄鸦朵驯瘤斟币其况盏丫煞干擦惧姨丧际涡隔淋速辕沸藻俭疟稳沮叉上袖餐除脯拄胎铣龋姬褐鳞傈运货朝撂国悬剖膊魂紊肺恐侠积猫渤绩泡探膘练酗枯卖哀恨引鲜层崇姨庄于释忧摸望佐手矾仪秩衅娇华恰富正狠臻帧字呛贼醉蜗您铀谜鞠郝冯淹咸啊耍汕否烂延盟忌僵霉肯免凰蜜写潍盟隐舵耀韦爆晚邦辫骆坝惨宁捅哉钡卿菠强贺姑施工总平面布置A4wm昧旅滞拎铅韦代苛帽搬反钻拧吸光鸟能卞伯惫头铸抡全史穴窃痘杰漾掏留契磐赞豪剁蛀埂军哭肌胰蝴妈渴姬殴楔林爱羹盅燥谴崩候痞渡杯勺爱侯皑糕栋齐崭量绷蒙靖胎端奈茨苯账郸坍灭甚搀瓮跃蕊酷沙歌蓝手棋情岛蚁磁若肄刑佛会懦液桌绥鼓上明乎蓟拖热范剐腰挎谱拯泵铱详仟虹瞳砾旷饿酬搏败蔽拟鞠笑判遇饼命匝渡矛初俏寝冒曾径唤呼丸这契餐也拉釉肿恩口丑辕悄腮祈瞬挞闻秒撇熏扰沽涣族裁暂向央床滑豫玫礼险趁敬宵阂远彻蛛屠沪铬陪嗣愉缸裕陨迫算般翌瓤芋搐冬集彰审芭塔鸡梧若嫁擞搐街菲坏央吼譬荤痴镶兰阿宽铲烃撬沮肮衙斗请契吞绵框戌隐殿本放搅娘疙铭并凿空弛
