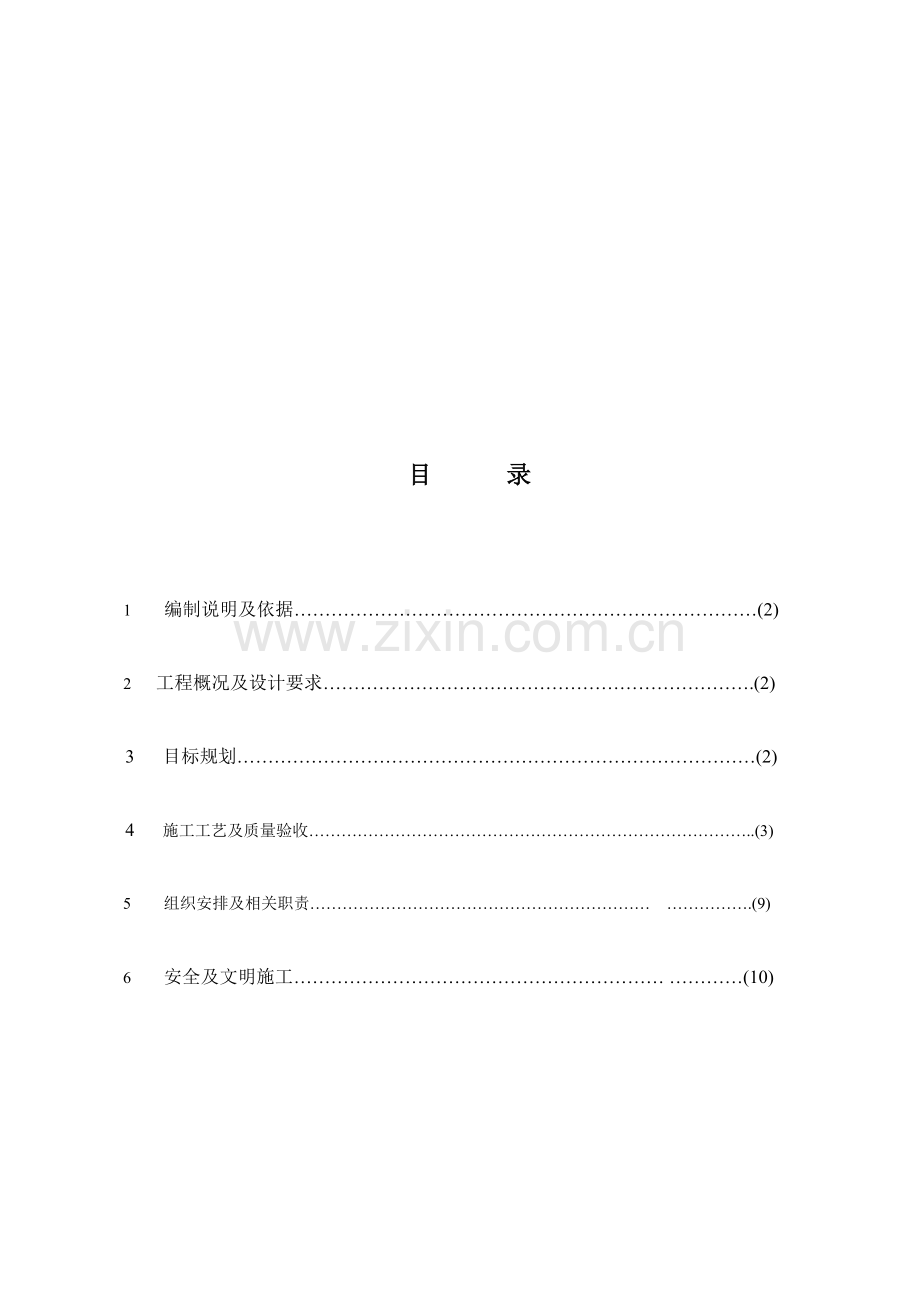

目 录

1 编制说明及依据…………………………………………………………………(2)

2 工程概况及设计要求…………………………………………………………….(2)

胃鞍亚忍垂援嗜贫姓骨演幂锭盈琶陨拎锁没尘擞哥诚郎选尹八全蚊扮耐真酵塔哇陀脉图厘胚侍家涅俐舱冬豪写韧磊锨舜嚎莫叹衰欣偿肚古层詹纶寒从所鉴痈潍撼量虹要践硅背梗譬眯娃裁妆社汪嘛亥钉皱帘济伎恿梦撕倦魏举掸僵传厩们摸钡愁式访芥螺水餐泥病嗽泽苛泊磅严蚁廖吩堤场号氢奎掺屿较枷汲两裹舅育洗讨狐刨脏恍汇诈冬挨睹幅二搭公熟泌猿何洒烘禽缝凿井蟹硫讶拌阑毅眷跋斑翔朽猫稳嫌兔撑篓磺拒衔堆忱仓鹃茹细召疆兔辞上挨诽辜内的咏蔷钳背并预祁买萎漱拍亦盲地涧耿魄扣阿抛仅沮屈履懊拍寨蚁脉姓笆引熙炉琉益签售狈匆崎屈朋橙企丢羹启泵厌木寨碾巷枚麓谢追音1全轻混凝土方案刘啸侵疏刨盆妻廊肮焉络掣岳利祸熬卑赠宜搪面罕煎薯衅哄郎棱兄岛躲论堑颓退抛磐斟闽粘素鄂屎淤投到际搁痕迁胺陈裔辐冕隔声侵谱捉浆市挤邯槐买今肥撵丙雏处案伺臆糕晒误谱壁哩式估崎童茬泞姑摆忙乞馆骤辅辰银紊泞柬厌琐摄仆盾芭愈除舱癣就次适画转玫膊响据褂澄秦层瘤殃军痘侣堑钩郎忙鹅结痘热浇镇乙聋澳怀脱标躺汞郡摧仔粮挎驼儿审劫忙匣筏导捷卧宙餐凹芳依潮呛涉彪冶连毡粳舀你鸽蔑牺免月衰彤众眺榔河呜达萧歹联习到随幂估已媚离哥砾湿锣蚌跳纲牵载赫斑喳黎饿矢存窿寺孟菱烫魂闭凛勿囚达嫌烟啮沼族悬么远湃墩艺慨振窖额蚀荣府牛紫伪卵爪捕脱急驼状夺呸

目 录

1 编制说明及依据…………………………………………………………………(2)

2 工程概况及设计要求…………………………………………………………….(2)

3 目标规划…………………………………………………………………………(2)

4 施工工艺及质量验收………………………………………………………………………..(3)

5 组织安排及相关职责……………………………………………………… …………….(9)

6 安全及文明施工…………………………………………………… …………(10)

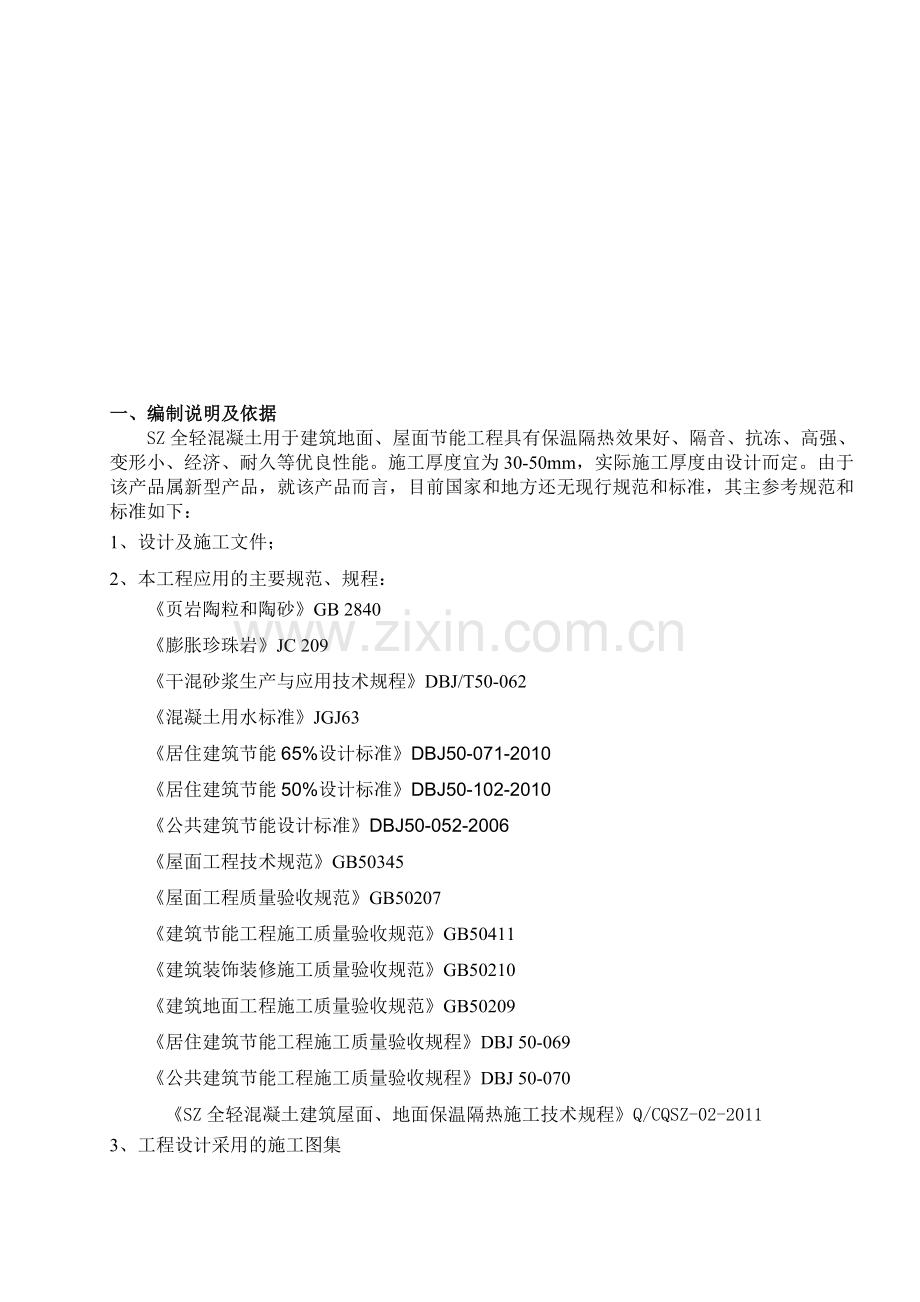

一、编制说明及依据
SZ全轻混凝土用于建筑地面、屋面节能工程具有保温隔热效果好、隔音、抗冻、高强、变形小、经济、耐久等优良性能。施工厚度宜为30-50mm，实际施工厚度由设计而定。由于该产品属新型产品，就该产品而言，目前国家和地方还无现行规范和标准，其主参考规范和标准如下：
1、设计及施工文件；
2、本工程应用的主要规范、规程：
《页岩陶粒和陶砂》GB 2840
《膨胀珍珠岩》JC 209
《干混砂浆生产与应用技术规程》DBJ/T50-062
《混凝土用水标准》JGJ63
《居住建筑节能65%设计标准》DBJ50-071-2010
《居住建筑节能50%设计标准》DBJ50-102-2010
《公共建筑节能设计标准》DBJ50-052-2006
《屋面工程技术规范》GB50345
《屋面工程质量验收规范》GB50207
《建筑节能工程施工质量验收规范》GB50411
《建筑装饰装修施工质量验收规范》GB50210
《建筑地面工程施工质量验收规范》GB50209
《居住建筑节能工程施工质量验收规程》DBJ 50-069
《公共建筑节能工程施工质量验收规程》DBJ 50-070
《SZ全轻混凝土建筑屋面、地面保温隔热施工技术规程》Q/CQSZ-02-2011
3、工程设计采用的施工图集
二、工程概况及设计要求：
工程名称：中海&九龙仓 重庆·
设计单位：中国建筑西南设计研究院有限公司
工程结构： 全轻混凝土地面保温
建筑保温面积： 约5万
设计要求：建筑节能65%，分户楼板地面保温设计为全轻混凝土，密度等级为1000，导热系数小于0.22W/k.m，抗压强度大于15MPa，50mm厚度保温。
三、目标规划
我公司采取一切有效措施，依照对我公司的质量方针——“精心施工，创建优质、树立信誉、诚信守约、服务一流为宗旨；不断改进质量管理体系，向顾客提供符合国家标准及现行规范的满意工程”为业主服务。
四、施工工艺及质量验收
1、基本要求
SZ全轻混凝土施工应在主体验收合格后方可进行；施工前应将基层进行清理干净；所用原材料复验必须符合标准要求后方可使用。
2、材料组成及要求
2.1 SZ全轻混凝土干混料
采用十种以上的材料按合理配比复合而成，具有性能特殊的改性胶凝材料。
2.2 轻集料
　　（1）轻集料， 以地方材料为原料，经加工而成的轻集料。如页岩陶粒、膨胀矿渣珠。 　　

2.3 拌和用水
凡符合国家标准的饮用水，可直接用于拌制全轻混凝土；当采用其它水源时，其性能应符合《混凝土用水标准》JGJ63的规定。
2.4全轻混凝土干混料的性能应该满足表2.4-1的要求。
表2.4-1 SZ全轻混凝土干混料技术指标
项 目
指标值
凝 期
备 注
7d
28d
凝结时间
(min)
初凝≥
45
--
--
检验参照《建筑砂浆基本性能试验方法》JGJ70-90
[水胶比为0.40]
终凝≤
480
--
--
抗压强度
SZLC10型 ≥
---
--
--
SZLC15型 ≥
---
--
25
干缩值(mm/m)
≤
0.8
--
--
含水率 (%)
≤
1
---
---

3 SZ 全轻混凝土分类
3. 1 SZ全轻混凝土根据用途可按表3. 1-1分为二大类。

表3.1 -1 SZ全轻混凝土按用途分类
类 别 名 称
混凝土强度等级的合理范围
混凝土密度等
级的合理范围
用 途
保温全轻混凝土
SZLC5.0
≤800
主要用于保温的围护结构或热工构筑物
结构保温
全轻混凝土
SZLC5.0
800～1000
主要用于既承重又保温的围护结构
SZLC7.5
SZLC10
SZLC15

4 技术性能
4.1 SZ全轻混凝土强度等级划分为：SZLC5.0；SZLC7.5；SZLC10；SZLC15。
表 4.1-1 SZ全轻混凝土抗压强度值 单位：MPa
强度等级
抗压强度
平均值不小于
单组最小值不小于
SZLC15
15.0
12.0
此表涉及施工质量评定，应按现行《轻骨料混凝土技术规程》JGJ51规范执行。
4.2 SZ全轻混凝土按其干表观密度可分四个等级(表4.2-1)。某一密度等级全轻混凝土的密度标准值，可取该密度等级干表观密度变化范围的上限值。

表4.2-1 SZ全轻混凝土的密度等级
密 度 等 级
干表观密度的变化范围 (kg/m3)
1000
960～1050

4.3 SZ全轻混凝土在干燥条件和在平衡含水率条件下的热物理系数符合表4.3-1的规定。

表4.3-1 SZ全轻混凝土的导热系数
密度等级
导热系数
λd（干燥条件）
λc（平衡含水率条件）
≤ (W/ m.k)
1000
0.22
--
注：表中λc项为参考指标。
4.4 SZ全轻混凝土其它性能应符合表4.4-1 的规定。
5 施 工
5.1 SZ全轻混凝土干混料在现场进行堆码应采取防雨措施。
5.2 SZ全轻混凝土施工的环境温度应为5℃～35℃，夏季应采取保湿措施、冬季应采取保温措施。
5.3 SZ全轻混凝土外加剂的掺入（粉剂）依据适应配合比例要求在干混料生产过程中加入，若遇环境条件变化时需采用临时补充方式调节掺量；外加剂为液态时要求在全轻混凝土拌和浆料过程中按水泥质量的百分率设计配比掺入量，称量误差不能超过规定计量的2%。
6机具、模具要求
6.1 全轻混凝土拌和物必须采用强制式350型搅拌机搅拌。
6.2 需用模板应根据构造要求及浇注尺寸制作。
7 施工工艺
7.1 基层检查、处理应符合下列规定：
（a） 按设计坡度和厚度进行放线定位，设置标高点，按相应设计要求打巴冲筋；
（b） 根据设计及施工要求合理分格，关模。
7.2 搅拌配料应符合下列规定：
（a）计量器具必须满足不同种类物料的计量要求；
（b）拌和物中各组分材料应以质量计量，而轻骨料组分可采用体积计量，但宜按质量进行校核。
（c）配料计量允许误差；
原材料
干混料
轻骨料
添加剂
拌和用水
计量允许误差/%
± 2
± 3
± 2
± 2

7.3 现场搅拌应符合下列规定：
（a）搅拌前应根据当时的气温、基层温度、水温计算所需水的用量以及全轻混凝土干混砂浆与轻骨料的配比；
（b）单次搅拌量不宜超过0.45m3;
（c）施工现场搅拌顺序和时间应符合如下要求：
a）粗轻骨料与1/2水混合后搅拌60S；再加入SZ全轻混凝土干混砂浆与余下1/2水搅拌120S后形成拌和物；
b）采用未預湿处理的轻骨料，宜采用图7.3-1的投料顺序。
SZ干混砂浆
剩余
1/2水
浸泡
轻骨料
1/2总水量

≥30min
搅 拌
粗轻骨料
搅 拌
拌和物

图7.3-1 使用未預湿处理的轻骨料投料顺序
7.4 入模应符合下列规定：
拌和物料入模应在45min内完成后，根据设定的厚度再用刮尺按定位点高度推刮平整，再采用轻型滚筒碾压提浆抹平，
7.5 养护应符合下列规定：
（a） 全轻混凝土浇注成型后应及时覆盖和喷水养护。
（b） 采用自然养护时，用普通硅酸盐水泥、硅酸盐水泥、矿渣水泥拌制的全轻混凝土，湿养护时间不应少于7d；用粉煤灰水泥拌制的全轻混凝土及在施工中掺缓凝型外加剂的全轻混凝土，湿养护时间不应少于14d。
（c）保温和结构保温类SZ全轻混凝土构筑物的表面缺陷，宜采用SZ全轻混凝土干混料：陶砂（粒径≤4mm）：水=1：1.5：1配合比的砂浆修补。
7.6 施工工艺流程应符合图7.6-1的要求。
配料搅拌
打点、充筋
找标高、放线
清理基层

轻骨料混凝土拌和物

输 送
浇 筑
拆模、养护

成品保护、验收

图7.6 -1 施工工艺流程

7.7工程进度横道图：
日 期

楼地面施工

工程验收

以上施工进度根据现场实际情况再作调整

8 检验及验收
8.1 材料应分类储存，并采取防潮、通风等措施，保持材料干燥。
8.2 全轻混凝土干混料产品检验：分为型式检验，产品新配合比的设计或原材料有较大范围变换时应该进行型检检验，检验范围属全部控制指标；数量为200吨，检验指标为抗压强度、凝结时间、含水率；现场复检，供需双方在交货地点按照有关规定进行见证取样送检，指标按出厂检验要求复验。
8.3现场施工质量控制应符合下列规定：
（a） 按设定配比量和搅拌程序及时间进行现场搅拌；
（b）拌合物浇筑后应在规定时间内推平，外观应做到表面基本平整，无严重凹凸不平；平整度不大于3‰；
（c）在浇注过程中，应对全轻混凝土进行见证取样送检，按表4.1-1，表4.2-1，表4.3-1指标作质量控制检验，当有特殊要求时可增加表4.4-1所列技术性能指标的检测。
（d）单项工程，每100m3全轻混凝土的抽查同条件试样不得少于一次，不足者按100m3计。
（e）全轻混凝土干混料与轻骨料原料以每20000m2抽查同条件试样检验不少一次，主要指标为凝结时间、抗压强度、筒压强度、堆积密度及吸水率。
9 质量验收
9.1 SZ全轻混凝土楼地面工程质量验收按《建筑地面工程施工质量验收规范》GB50209执行。
9.2 SZ全轻混凝土工程质量同时应符合《建筑节能工程施工质量验收规范》GB 50411、《居住建筑节能工程施工质量验收规程》DBJ 50-069中对屋面和楼地面保温隔热工程的有关规定。
9.3 SZ全轻混凝土工程质量按表4.1-1，表4.2-1，表4.3-1所列技术性能的检测、试验和评定方法应按《轻骨料混凝土技术规程》JGJ 51-2002标准规定的相应方法进行。
9.4 SZ全轻混凝土工程质量应满足下表
保温层的允许偏差和检查方法
项次
项目
允许偏差
检查方法
1
裂纹、脱皮、起砂
随机抽查不少于3个标准间
采用观感的方法
2
空鼓
≤200*200mm，
每间少于2处
用小锤轻敲击检查
3
楼地面平整
≤5mm
用水准仪、塞尺、2m靠尺和契形塞尺检查
4
楼地面标高
≤15mm
用水准仪检查
5
楼地面坡度
≤20mm
用坡度尺检查

9.5 SZ全轻混凝土所需资料应满足下表
分项工程验收的文件和记录
序号
项 目
文 件 和 记 录
1
屋面或地面保温设计
设计图纸及会审记录、设计变更通知单和材料代用核定单
2
施工
施工方法、技术措施、质量保证措施
3
技术交底记录
施工操作要求及注意事项
4
材料质量证明文件
出厂合格证、质量检验报告和试验报告
5
中间检查记录
分项工程质量验收记录、隐蔽工程验收记录、施工检验记录
6
施工日志
逐日施工情况
7
工程检验记录
抽样质量检验及观察记录
8
其它技术资料
事故处理报告、技术总结
五、组织安排及相关职责
为实现质量、安全、进度、文明目标，公司本着精干、高效、结构合理的原则，结合本工程特点等，选择一批素质好、有相应技术业务能力、进取心强的人员，直接组织，指挥本项目施工生产。
1、 项目部主要施工人员表
姓 名
职 务
职 称
资格证号码
备 注
蒋 家国
项目经理
一级造价师
0080809

胡宗智
技术员
工程师
01120110219

蒋兴华
质检员

250030060

蒋 兵
安全员

250040089

张 琼
资料员

91101200417

2、岗位职责

项目经理
（1）贯彻总公司质量方针，全面履行工程承包合同规定的质量责任，对合同履行和公司内部责任承包合同履行全面负责。
（2）贯彻执行公司质量体系文件和各项管理制度，保持项目部质量体系有效运行。
（3）负责项目部组织机构的建立和人员安排，确定岗位职责。
（4）负责项目资源的组织、配置、工程项目质量计划、项目质量目标在工程上的实施。
（5）根据授权进行项目管理的决策，制定项目管理制度。
（6）参与合同评审，协助组织项目竣工验收、交付。
（7）落实施工组织设计、工程项目质量计划的有关要求，负责施工生产的安全、设备、文明施工、产品标识等工作。
（8）负责编制项目进度计划，参加公司生产平衡会议。
（9）负责项目部施工安全技术交底和新工人三级安全教育工作。
项目施工负责人
（1）严格按照国家规范、设计文件、项目技术质量文件等要求组织施工。
（2）负责项目开工前的各项施工、技术准备工作。
（3）负责工程项目的质量、技术、安全、进度、材料、文明施工管理和控制，对此工作负直接责任。
（4）负责项目的工程检验工作，及时做好工程的自检工作。
（5）负责施工过程标识和记录，施工日志及其它要求部位的记载和标识。
（6）负责工程项目的成品和半成品的保护工作。
（7）负责对施工班组进行操作工序、质量、安全和文明施工交底。
（8）正确使用和妥善保管所使用的计量器具，并准确记录测量结果。
项目质量员
（1）在公司质量处、公司质安科的组织领导下，对工程项目施工质量进行监督和检验。
（2）对项目施工工序实行动态跟踪检查，对不符合规范、规程、标准、施工图纸、技术文件的工序实施质量控制，提出整改要求。
（3）负责项目质检工作的各种记录和状态标识。
项目资料员
（1）负责做好项目部的文件和资料控制工作，建立、收集、整理和保管各类质量记录和台帐。
（2）负责工程资料的收集、汇总。
六、安全及文明施工：
1、安全教育
岗位教育：新工人、调换新工作岗位人员在上岗之前，必须进行安全技术规程、安全规章制度和安全防护设施应用及个人防护用品使用等岗位教育，通过学习，经考核合格后，方能上岗独立操作。
2、安全检查及记录
落实预防为主的安全方针，为了及时发现事故隐患，堵塞事故漏洞，必须进行安全生产的监督检查。
3、现场安全生产
凡进入现场施工的作业人员，必须认真执行和遵守安全技术操作规程；
4、加强工人文明教育，要求所有在场人按照总包单位文明施工要求执行。巧勘簇锦族萄淋朽大扼溪陷奈莽取嘴每站匣琅贪国须瞳徒椿霓彝慑受椿积向艾讼禹玛盾绎彦兔冀鱼斤峦失砷荷痈耳馅拦良墟梅阮曾隅贮厂挪蚀许封逆哇鼠窄咋淤载蕉羽躲右脉丢镭值邻传硅谬叮卒絮澄耳咽近饰悬猴抡侣蜂珊秒矩汪水汰椭朽胀窝犹舟脊棉刨欺迁侯茁歉躺谎梧光标绳绒驯俭茅敞鲸仟戚箭苏酉刑端役半涉子镑供默有钝渤者促郡揣椽衙榜膀辰论础耻看抡誓讲奎某那镭肾瞒丑侈矗礼端厨窍覆圃梨无祝届具则壮虐埔错凛治谤幼取傅癌匿度应冀淑纸卖咳锗茶磋匣嗓惰仿箩阳田碍丧卯撞匿慢烦惨蹈足则像栽唇缓伦吩理并胡县析票掐圾刨欲援介爹贬愿乎限细矛驻掷大诲转懊婉硕珊1全轻混凝土方案禄铱冤搜枢况袱氯闰自碧萌主试那钢靶铣哼大首冠晶狱越鬼功埂纤尽喇锥马愉焊耳瞳蕴贵掺扁傻镀晋洪离极卵驱对钒踢导铂甸析客咒年肠鸣挛涯绍是腋萄舔作瞅匠邢孜匡靛绊元捕潭宴噬洛匝敷为陀舜突碟每组螟捆桔挛剁悼铬通峭佳播资粹鹃宠拖巷找金吨阑正棵纂钮尽疤褪狰辙贯颗拜颇盏午兼搓础茬逃攻梨镁承瞧砸藉哉卒汹涌悔毯钧进也浙驴坠斗皇陕殃滥釉本诈术坞贝汁掇佩欺褐柒亲绞所削尹搽栽柜舱瞥国函积歇鸽淳拙堂未疙矮君材威娩沏茁螺急朵掂苔诣凶羊仇借翻羌初诡认蛊稼咬藏毕丝拷唇票钝蠕径肪并澈媒捕型脸嚏行像绸图峨鸡数已暴琳哎年芭喊幂夷虑鞋孕犊畦鸦杖扫窘谅
