交通安全设施工程竣工图说明

一、 工程概况
连城南路（连城中路～解放大道）位于汉口江岸区后湖组团，是连城村城中村的一条公共通道，北起连城中路，东至解放大道，道路线形呈“L”形，规划路线全长669.474m，红线宽15m。本次连城南路设计范围为连城中路至解放大道, 设计路线长度618.527m。
工程施工内容包括：交通标志标线、交通管线和交通信号灯。

二、 主要施工规范及技术标准
1、《道路交通标志和标线》 （GB 5768.1~3 -2009）
2、《公路交通标志和标线设置规范》 （JTG D82-2009）
3、《公路交通标志板技术条件》 （JT/T279-1995）
4、《公路交通安全设施设计规范》 （JTG D81-2006）
5、《公路交通安全设施施工技术规范》 （JTG F71-2006）
6、《钢结构设计规范》 （GB50017-2003）
7、《钢结构工程施工及验收规范》 （GB50205-2001）
8、《建筑钢结构焊接技术规范》 （JBJ81-2002）
9、《钢结构高强度螺栓连接设计施工及验收规范》 （JBJ81-2002）

三、 在施工中执行原设计的情况
严格按照武汉市政工程设计研究院设计施工图及变更图进行高质量、高标准的完成施工。

四、 交通安全设施包含内容
工程施工内容包括：交通标志标线、交通管线和交通信号灯。

五、 主要工程情况
1、交通标志
交通标志分为指示标志、指路标志两类，标志板采用厚3mmLF2-MI铝合金板，滑动铝槽采用100×25×4铝合金挤型材制作，标志牌反光膜采用V类（一级）反光膜；支撑形式根据其类型，主要有单柱式、F杆双悬臂及L型悬臂式等。
交通标志严格按照施工图纸施工。基础开挖时严格按照设计尺寸施工，周围有遮挡时适当微调避让；粘贴标志板反光膜时做到无皱纹、起泡、开裂、剥落、色差等，并具有良好的反光性能和耐久性；安装标志牌时首先清除结构杆件和标志牌表面，适当调整标志牌角度。
2、 交通标线
道路标线按照施工图施工，本区域交通标线均采用普通热熔型涂料，施工时厚度需达到1.8～2mm，涂料的技术条件应满足交通行业标准《道路标线涂料》（JT/T280-2004）规定的要求。

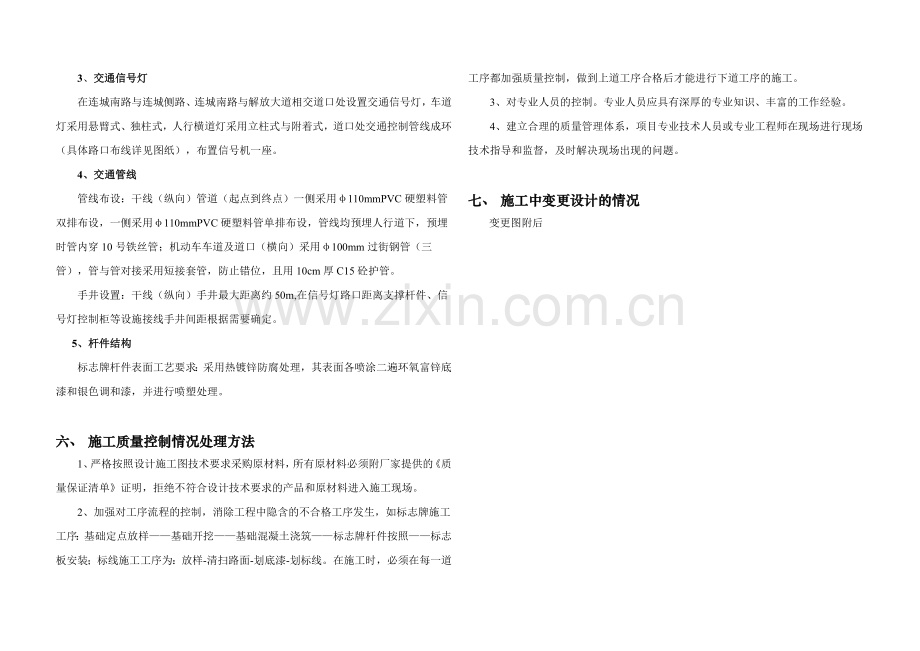

3、交通信号灯
在连城南路与连城侧路、连城南路与解放大道相交道口处设置交通信号灯，车道灯采用悬臂式、独柱式，人行横道灯采用立柱式与附着式，道口处交通控制管线成环（具体路口布线详见图纸），布置信号机一座。
4、交通管线
管线布设：干线（纵向）管道（起点到终点）一侧采用φ110mmPVC硬塑料管双排布设，一侧采用φ110mmPVC硬塑料管单排布设，管线均预埋人行道下，预埋时管内穿10号铁丝管；机动车车道及道口（横向）采用φ100mm过街钢管（三管），管与管对接采用短接套管，防止错位，且用10cm厚C15砼护管。
手井设置：干线（纵向）手井最大距离约50m,在信号灯路口距离支撑杆件、信号灯控制柜等设施接线手井间距根据需要确定。
5、杆件结构
标志牌杆件表面工艺要求：采用热镀锌防腐处理，其表面各喷涂二遍环氧富锌底漆和银色调和漆，并进行喷塑处理。

六、 施工质量控制情况处理方法
1、严格按照设计施工图技术要求采购原材料，所有原材料必须附厂家提供的《质量保证清单》证明，拒绝不符合设计技术要求的产品和原材料进入施工现场。
2、加强对工序流程的控制，消除工程中隐含的不合格工序发生，如标志牌施工工序：基础定点放样——基础开挖——基础混凝土浇筑——标志牌杆件按照——标志板安装；标线施工工序为：放样-清扫路面-划底漆-划标线。在施工时，必须在每一道工序都加强质量控制，做到上道工序合格后才能进行下道工序的施工。
3、对专业人员的控制。专业人员应具有深厚的专业知识、丰富的工作经验。
4、建立合理的质量管理体系，项目专业技术人员或专业工程师在现场进行现场技术指导和监督，及时解决现场出现的问题。

七、 施工中变更设计的情况
变更图附后
