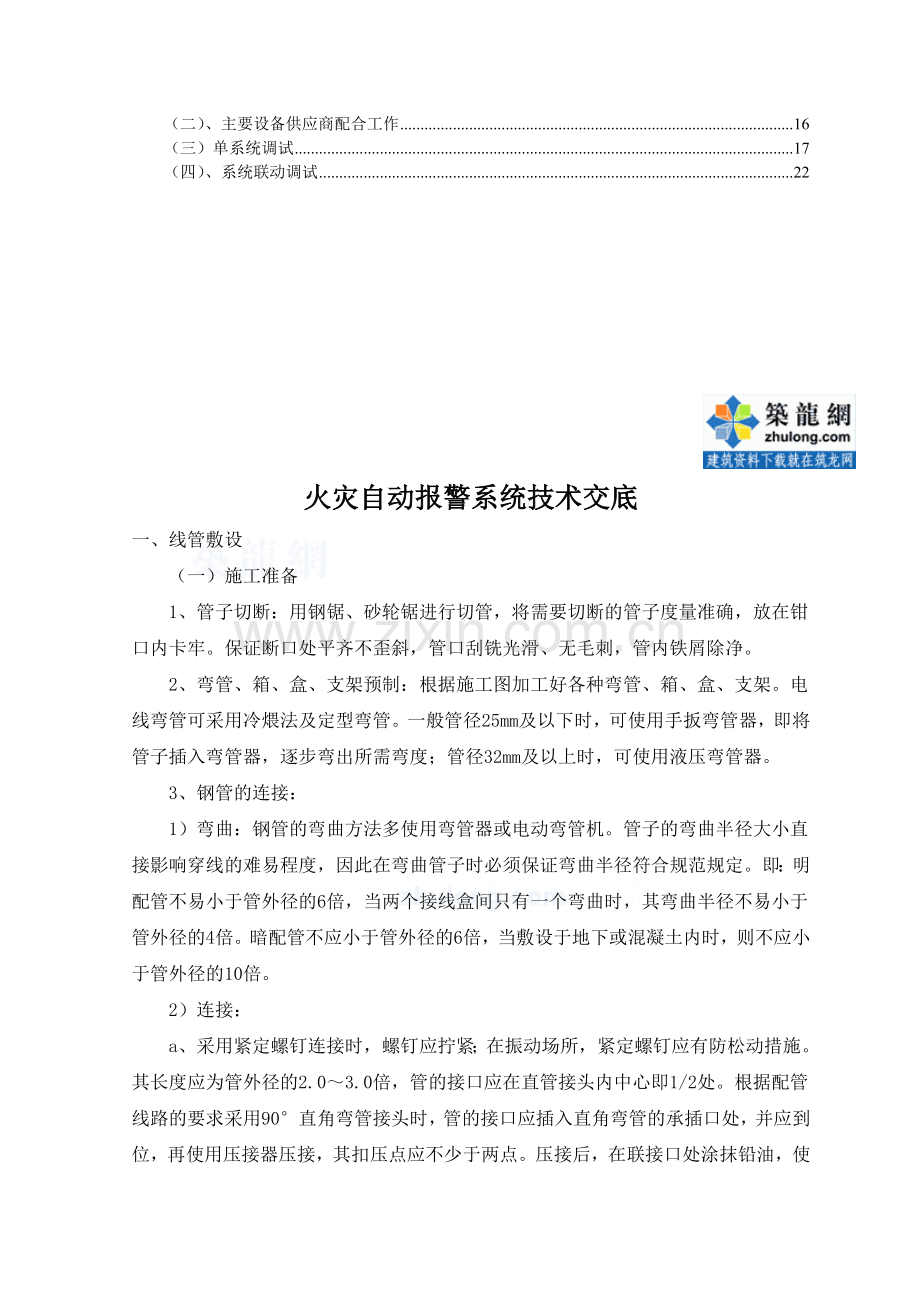

火灾自动报警系统技术交底
一、线管敷设
（一）施工准备
1、管子切断：用钢锯、砂轮锯进行切管，将需要切断的管子度量准确，放在钳口内卡牢。保证断口处平齐不歪斜，管口刮铣光滑、无毛刺，管内铁屑除净。
2、弯管、箱、盒、支架预制：根据施工图加工好各种弯管、箱、盒、支架。电线弯管可采用冷煨法及定型弯管。一般管径25mm及以下时，可使用手扳弯管器，即将管子插入弯管器，逐步弯出所需弯度；管径32mm及以上时，可使用液压弯管器。
3、钢管的连接：
1）弯曲：钢管的弯曲方法多使用弯管器或电动弯管机。管子的弯曲半径大小直接影响穿线的难易程度，因此在弯曲管子时必须保证弯曲半径符合规范规定。即：明配管不易小于管外径的6倍，当两个接线盒间只有一个弯曲时，其弯曲半径不易小于管外径的4倍。暗配管不应小于管外径的6倍，当敷设于地下或混凝土内时，则不应小于管外径的10倍。
2）连接：
a、采用紧定螺钉连接时，螺钉应拧紧；在振动场所，紧定螺钉应有防松动措施。其长度应为管外径的2.0～3.0倍，管的接口应在直管接头内中心即1/2处。根据配管线路的要求采用90°直角弯管接头时，管的接口应插入直角弯管的承插口处，并应到位，再使用压接器压接，其扣压点应不少于两点。压接后，在联接口处涂抹铅油，使其整个线路形成完整的统一接地体。
b、箱、盒开孔应整齐，应与管径相吻合，要求一管一孔，不得开长孔。铁制箱、盒严禁用电气焊开孔。两根以上管入箱、盒，要长短一致，间距均匀，排列整齐。明配钢管或暗配的镀锌钢管入箱、盒应采用锁紧螺母或护圈帽固定，用锁紧螺母固定的管端螺纹宜外露锁紧螺母2-3扣。护口要良好，使金属箱、盒达到导电接地的要求。
c、可挠金属管的连接，宜使用带有螺纹的直接头进行。
4、管路两个接线点之间的距离在下列长度范围内，应加装接线盒。接线盒的位置

应便于穿线和检修：
管路无弯时，不超过30m；管路有一个转弯时，不超过20m；管路有两个转弯时，不超过15m；管路有三个转弯时，不超过8m。
(二)、预留预埋
预留预埋主要进行两方面的工作，一是做好各种管线的预留孔洞、线管和套管的预埋，二是要配合砖砌体施工进行二次预埋。
1、预埋材料要求
2）、线管型号、规格符合设计要求、管材表面有明显的产品标识，要有产品合格证、检验证。按制造标准现场抽样检测导管的管径、壁厚及均匀度。
4、电线管的预埋
本工程预埋管均采用钢管,线管的敷设应按图对照现场实际情况，与土建紧密配合，避免影响建筑结构质量和进度的情况发生。线管随土建墙柱、梁板浇捣逐层系统清理并及时预埋，线管弯曲半径符合规范，线管连接严密，横直到位。墙体上的箱盒留洞一次性留好，避免事后凿打。
1）、管路预埋施工工序
测定盒、箱及管路固定点位置—→管路固定—→管路敷设—→管路入盒箱
2）、预埋施工阶段划分
a、第一阶段为一次预埋，其重点是配合土建工程进度在主体板、剪力墙内预埋线管，为安装设备做准备；
b、第二阶段预埋为二次预埋，其重点是按照土建施工进度将线管按设计图纸要求安装到相应的砌体内，为设备安装做准备；
3）、线管暗敷设：
管路敷设的质量好坏直接关系到管路能否畅通无堵，能否穿线顺利，所以管路敷设要满足以下要求：
a、钢管弯曲半径不小于6 倍D（D 为钢管外径），弯曲处无明显折皱，弯扁度不大于0.1倍D，弯度不小于900。
b、连接时，管箍采用与薄壁钢管相适配，钢管管口锉光滑平整，接头处牢固紧密，被连接管管口应对严。
c、管路太长必须加转线盒，否则穿线会较困难。加转线盒原则如下：

超过30米无弯曲时
超过20米有1个弯时
超过15米有2个弯时
超过8米有3个弯时
因为转线盒只起转线作用，以后是用白面板封盖，所以应该着重考虑其安装位置的排列整齐一致、美观。走道、电梯前室、公共部分、客厅等是重点位置。
d、线盒在预埋之前要用废纸、泡沫等填充严密，并用包装胶带严密封实，防止水泥沙浆渗漏进去，堵塞管子。
e、管路的排列不能紧靠在一起，至少间隙不小于2cm以上。交叉管不能重叠三根或以上，以免影响土建结构，也容易造成超厚出板。
f、剪力墙里面严禁留有接头，在配管时一定要把接头预留到板上去，因为这样接头处很容易被振动棒打脱，造成砼沙浆堵塞管路。
管路保护按以下措施进行：
直线管每隔80cm就有用扎丝固定绑扎一处，线盒、灯头盒接头处左右5cm固定绑扎。
穿墙、穿梁的管子要加钢筋保护，防止振动棒打断管子，剪力墙上的线盒下面要加钢筋，支撑牢固，防止线盒的沉降。
浇注砼时，要派专人负责保守，定人，定责任，哪个区域出了问题由此区域负责人清通管路，严重者加以处罚。
浇注砼过后，派专人保护，支出楼地面的管子，用木盒盖住，管口用管塞塞住，并用胶布封缠住。
4）、二次预埋注意事项：
a、二次预埋的线管、套管和孔洞等应按图对照现场实际情况进行剔凿埋设或随进度埋设，与土建紧密配合，避免影响砖砌体质量和进度的情况发生。
b、在墙上剔孔洞时，必须在装修或抹灰前剔凿，其直径与管外径的间隙不得超过30mm，用电锤或手锤、錾子剔凿线槽、孔洞时,用力要适度,严禁用大锤操作。
c、遇有钢结构梁柱时，需将在梁柱上的线管改为明配。线管弯曲半径符合规范，线管连接严密，横直到位。墙体上的箱盒留洞及套管一次性留好，避免事后凿打。
5、施工顺序的原则：
安装工程力求做到与土建施工紧密配合、合理交叉，认真做好各项预留、预埋，管道敷设减少弯曲，走最近线路，特别是跨越伸缩缝要严格按规范施工。
6、预埋预留质量控制要点：
1）、必须按图纸要求检查各种管道敷设，预留预埋件，弱电管线每根管子的弯头不得多于2个，弯头不得有瘪,管径不得随意改变。
2）、对接线盒需采取防堵措施。
3）、接线盒、过路箱的盖面应紧贴在模板上。
4）、严格控制各管、盒的质量，不允许有不合格管、盒的出现。
5）、预留孔洞,预埋套管时,管道尺寸与孔洞尺寸按设计施工。
（三）明配钢管敷设
1、管子明敷多数是沿墙、柱及各种构架的表面用管卡固定，其安装固定可用塑料胀管、膨胀螺栓或角钢支架。固定点与终端、转弯中心、电器或接线盒边缘的距离宜为150-500mm；其中间固定点间距依管径大小决定，应符合右表规定：
2、明配线管弯曲半径一般不小于6D，如只有一个弯时，可不小于4D。
3、根据图纸上各电气设备位置，找出箱、盒的具体位置做好预检，把管路的垂直、水平走向弹线确定固定点间距，固定点距离应均匀。
4、管路敷设：按图纸要求。
5、水平或垂直敷设明配管允许偏差值：管路在2m内时，偏差为3mm，全长不应超过1/2管内径。
6、明配钢管应排列整齐，固定点间距应均匀，钢管卡间的最大距离如表：
钢管管卡间的最大距离（m）
敷设方式
钢管种类
钢管直径
15～20
25～32
吊架、支架
或沿墙敷设
厚壁钢管
1.5
2.0
薄壁钢管
1.0
1.5

7、线管与设备连接：应将线管敷设到设备内，如不能，可采用在线管出口处加保护软管引入设备，管口应包扎严密。
8、箱、盒固定：采用定型箱、盒，需在箱、盒下侧100～150mm处加稳固支架，
将管固定在支架上。
9、明敷线路的钢管外壁必须刷防火涂料两遍。
（四）吊顶内敷设管路：
1）吊顶内配管应密切配合管道、通风等专业，避免交叉影响。管路应敷设在主龙骨上边，管入箱盒应里外带锁紧螺母。采用内护口，管进箱盒以内锁紧螺母为准。
2）管路敷设应牢固通顺，禁止做拦腰管或拌脚管。管路固定点间距不得大于1.5m。在管进盒处及弯曲部位两端150-300mm处加固定卡固定。
3）线管随主体砌入，出墙面管头处应注意在吊顶标高以内，墙上应设置一接线盒，作为吊顶内水平管的取用电源，其连接应用专用接头。
4）吊顶内稳盒配管时，注意不得踩坏龙骨，严禁踩钢管行走。刷油漆时不能污染墙面、吊顶板。
5）吊顶内线盒至设备底座等位置可采用金属可挠导管连接，长度不宜超过1米。金属可挠导管应使用专用接头。吊顶各种箱、盒的安装，箱、盒口的方向应朝向检查口。

二、金属线槽安装
1、支吊架制作安装结合现场实际情况严格按标准图集施工，应满足设计及规范要求。支架稳固，焊接可靠，做好防腐处理。线槽安装密切配合相关专业，尽量减少交叉或返工。
2、线槽应平整、无扭曲变形，内壁应光滑、无毛刺。
3、线槽的连接应连续无间断；每节线槽的固定点不应少与两个；在转角、分支处和端部均应有固定点，并应贴紧墙面固定。
4、线槽接口应平直、严密，槽盖应齐全、平整、无翘角。
5、固定或连接线槽的螺钉或紧固件，紧固后其端部应与线槽内表面光滑相接。
6、线槽的出线口应位置正确、光滑、无毛刺。
7、线槽敷设应平直整齐；水平或垂直允许偏差为其长度的2‰，且全长允许偏差为20mm；并列安装时，槽盖应便于开启。

三、导线敷设
（一）、材料要求
1、火灾报警系统导线应采用铜芯线，应采用电压等级不低于交流250V的铜芯绝缘导线或铜芯电缆，导线规格、型号应符合设计要求及产品合格证。
（二）作业条件
导线安装应在建筑的结构及土建施工作业完成后进行。
（三）工艺流程
选择导线—→预埋管检查及扫管—→穿引线—→放线断线—→导线连接—→ 带护口—→导线与引线绑扎—→导线压接—→导线包扎—→线路检查绝缘摇测
（四）布线要求
1、管内穿线应在建筑物抹灰及地面工程结束后进行，穿线前，应将管内积水或杂物清除干净。
2、火灾自动报警系统传输线路采用绝缘导线时，应采用金属管、阻燃硬质塑料管或封闭式线槽等保护方法进行布线。
3、通讯和报警线路保护线管敷设在非燃体结构内时，其保护层厚度不应小于30mm，如明敷，应在金属管上采取防火措施。采用绝缘层为非燃性材料的电缆时，可不穿金属管保护，但应敷设在电缆井内。
4、火灾自动报警系统传输线路，应采用铜芯绝缘线或铜芯电缆，其电压等级不应低于交流250V，以提高绝缘和抗干扰能力。
为满足导线和电缆的机械强度要求，穿管敷设的绝缘导线，线芯截面最小不应小于1mm2。
5、不同系统、不同电压等级，不同电流类别的线路，不应穿在同一管内的同一孔内。
6、导线在管内严禁有接头和扭结。导线的接头应在接线盒内连接，焊接时不得采用带腐蚀性的助焊剂。
7、从接线盒处引到探测器底座盒、控制设备盒、扬声器箱的线路均应加金属软管保护。
8、敷设在多尘或潮湿场所线管连接处或管口，均应作密封处理。
9、穿KBG线管的管径按以下原则选择：
电线规格
电线数量(根)
φ16
φ20
φ25
单芯线 1.5mm2
2-4
5-6
7-8
单芯线 2.5mm2
2-3
4-5
6-8
NH-RVS、RVVP 2*1.5mm2
1-2
3
4-5

10、同一线槽内的导线截面积总和应该不超过内部截面积的40%。敷设于封闭式线槽内的绝缘导线或电缆的总面积不应大于线槽的净截面积的50%。
11、横向敷设的报警系统传输线路如果用穿管布线时，不同防火分区的线路不应穿入同一根管内。采用总线制不受此限制。
12、火灾报警器的传输线路应选择不同颜色的绝缘导线，探测器的“+”线为红色，“-”线应为蓝色，其余线应根据不同用途采用其它颜色区分。但同一工程中相同用途的导线颜色应一致，接线端子应有标号。
13、敷设于垂直管路中的导线，长度每超过30m应在接线盒处进行固定。
14、应将分支导线分别用尼龙绑扎带绑扎成束，并固定在线槽底板上。
15、导线较多时，除采用导线颜色区分外，也可在导线端头用编号方式来进行区分。
16、接线盒内的导线预留长度应为15cm；盘、箱内的导线预留长度应为其1/2周长。
17、弱电线路的电缆竖井与强电线路的电缆竖井应分开设置。如条件限制必须合用同一竖井时，应分别布置在竖井的两侧。
（五）、管内穿线
1、在穿线前,应首先检查各个管口的护口是否整齐,应将管内或线槽内的积水及杂物清除干净,当管路较长或转弯较多时,要在穿线的同时往管内吹入适当的滑石粉,穿线时,同一回路的导线,必须穿入同一管内或线槽内,不同回路,不同电压以及交流
与直流的导线,不得穿入同一管或线槽内。
2、穿入管内导线包括绝缘层的总截面积不应大于管子内截面积的40%,且穿入的导线应能满足日后维修更换要求,杜绝死线。
3、严禁导线在管内接头和扭结,也不得将导线接头埋入箱底板后的墙体,如有接头必须在箱盒内。
（六）、导线连接
导线连接的接头不应增加电阻值，受力导线不应降低原机械强度，亦不能降低原绝缘强度，为满足上述要求，导线连接时应采取下述方法：
1、导线4mm2以下时一般应使用剥削钳剥削掉导线绝缘层，如有编织的导线应用电工刀剥去外层编织层，并留有约12mm的绝缘台，线芯长度随接线方法和要求的机械强度而定。
2、导线绝缘台并齐合拢，在距绝缘台约12mm处用其中一根线芯在另一根线芯缠绕5～7圈后剪断，把余头并齐折回压在缠绕线上，并进行涮锡处理。
3、多股铜芯软线用螺丝压接时,应将软线芯扭紧做成眼圈状，或采用小铜鼻子压接，涮锡涂净后将其压平再用螺丝加垫紧牢固。
4、铜单股导线与针孔式接线桩连接（压接），要把连接的导线的线芯插入接线桩头针孔内，导线裸露出针也1～2mm，针孔大于线芯直径1倍时，需要折回头插入压接。如果是多股软铜丝，应扭紧涮锡，擦干净再压接。
（七）、控制电缆的敷设
1、电缆敷设前应按下列要求进行检查：
1）电缆型号、电压、规格应符合设计要求。
2）电缆外观应无损伤，绝缘良好。
3）电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。
4）敷设前应按设计和实际路径计算每根电缆的长度，合理分配电缆长度，避免有中间接头。
2、电缆敷设时宜排列整齐，不宜交叉，电缆敷设完加以固定并及时装设标志牌。标志牌的装设应符合下列要求：
1）在电缆终端头、电缆接头拐弯处、夹层内、人井内等地方，电缆上应装设标志牌。

2）标志牌上应注明线路编号，当无编号时，应写明电缆型号、规格及起讫地点，并联使用的电缆应有顺序号。标志牌的字迹应清晰不易脱落。
3）标志牌规格宜统一。标志牌应能防腐，挂装应牢固。
3、电缆进入电缆沟、建筑物、盘（柜）以及穿入管子时，出入口应封闭，管口应密封。
（八）、应注意的质量问题
1、在施工中存在护口遗漏、脱落、破损及与管径不符等现象。应及时补齐或更换。
2、导线线芯受损。是由于用力过猛或剥线钳使用不当造成的，削线时应根据线径选用剥线钳相应的刀口。
3、接头部分包扎不平整、不严密。应按工艺要求重新进行包扎。
4、线路的绝缘电阻值偏低。管路可能进水或者绝缘层受损都会造成绝缘电阻值偏低。应将管路中的泥水及时清干净或更换导线。
四、火灾报警系统及联动系统组件及设备安装
（一）、材料设备要求
1、设备、材料及配件进入施工现场应有清单、使用说明书、质量合格证明文件、国家法定质检机构的检验报告等文件。火灾自动报警系统中的强制认证（认可）产品还应有认证（认可）证书和认证（认可）标识。
2、火灾自动报警系统的主要设备应是通过国家认证（认可）的产品。产品名称、型号、规格应与检验报告一致。
（二）、作业条件
1、土建内外装修及油漆涂刷全部完成。
2、导线间绝缘电阻经测量符合规范要求，并编号完毕。
（三）、工艺流程
探测器安装—→端子箱模块箱安装—→系统调试
（四）、各种报警及控制设备的安装
1、控制器的安装
1）、火灾报警控制器、可燃气体报警控制器、区域显示器、消防联动控制器、气体灭火控制器等控制器类设备（以下称控制器）在墙上安装时，其底边距地(楼)
面高度宜为1.3～1.5m，其靠近门轴的侧面距墙不应小于0.5m,正面操作距离不应小于1.2m；
2）、落地安装时，其底边宜高出地(楼)面0.1～0.2m，设备面盘前的操作距离：单列布置时不应小于1.5m；双列布置时不应小于2m。
3）、在值班人员经常工作的一面，设备面盘至墙的距离不应小于3m。
4）、设备面盘排列长度大于4m时，其两端应设置宽度不小于1m的通道。
5）、控制器应安装牢固，不应倾斜；安装在轻质墙上时，应采取加固措施。
6）、引入控制器的电缆或导线，应符合下列要求：
a、配线应整齐，不宜交叉，并应固定牢靠；
b、电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹应清晰且不易退色；
c、端子板的每个接线端，接线不得超过2 根；
d、电缆芯和导线，应留有不小于200mm 的余量；
e、导线应绑扎成束；
f、导线穿管、线槽后，应将管口、槽口封堵。
3）控制器的主电源应有明显的永久性标志，并应直接与消防电源连接，严禁使用电源插头。控制器与其外接备用电源之间应直接连接。
2、探测器的安装要求
1）探测器安装方式有预埋管线顶棚安装及预埋管线吊顶下安装。
2）探测器周围0.5m内，不应有遮掩物。探测器至墙壁、梁边的水平距离应大于0.5m；与空调送风口边的水平净距应大于1.5m；与顶棚多孔空调送风口或条形送风口的水平净距应大于0.5m；与嵌入式扬声器的净距应大于0.1m；与喷头的净距应大于0.3m；与灯具的水平净距应大于0.2m；
3）在宽度小于3 m的内走道顶棚上设置探测器时，宜居中布置。感温探测器安装间距不应超过10 m，感烟探测器的安装间距不应超过15 m。探测器距端墙的距离，不应大于探测器安装间距的一半。
4）探测器宜水平安装、如必须倾斜安装时，倾斜角不应大于45°。
5）房间被书架、设备或隔断等分隔，其顶部至顶棚或梁的距离小于房间净高的5%时，则每个被隔开的部分应设置探测器。

6）在电梯井、升降机设置探测器时其位置宜在井道上方的机房顶棚上。
7）下列场所可不设火灾探测器：
a 厕所、浴室等潮湿场所
b 不能有效探测火灾的场所
c 不便于使用、维修的场所（重点部位除外）
8）探测器的接线应按设计和厂家要求接线，但探测器“+”线应为红色，“—”线应为蓝色，其余线应根据不同用途采取其他颜色，应一致。
9）探测器的底座应固定可靠，在吊顶上安装时应先把盒子固定在主龙骨上或顶棚上生根作支架，其连接导线必须可靠压接或焊接，当采用焊接时不得使用带腐蚀性的助焊剂，入端处应有明显标志。
10）探测器底座的外接导线应有0.15m的余量，底座的线孔宜封堵，安装完毕后的探测器底座应采取保护措施。
11）探测器的探头在即将调试时方可安装，安装前应妥善保管，并应采取防尘、防潮、防腐蚀等措施。
12）工程中如不吊顶时，应校核梁对探测器保护面积的影响，且须符合下列条件：
a、当梁突出顶棚的高度小于200mm时，可不计梁对探测器保护面积的影响。
b、当梁突出顶棚的高度为200－600mm时，应按规范确定梁对探测器保护面积的影响和一只探测器能够保护的梁间区域的个数。
c、当梁突出顶棚的高度超过600mm时，被梁隔断的每个梁间区域至少设置一只探测器。
d、当被梁隔断的区域面积超过一只探测器保护面积时，被隔断的区域应按国家消防规范规定计算探测器的设置数量。
e、当梁间净距小于1m时，可不计梁对探测器保护面积的影响。
13）烟感、温感探测器在装修油漆完成后安装。烟感、温感探测器安装应满足吊顶天棚的整体美观。
14）探测器报警确认灯应朝向便于人员观察的主要入口方向。
15）线型红外光束感烟火灾探测器的安装，应符合下列要求：
a、当探测区域的高度不大于20m 时，光束轴线至顶棚的垂直距离宜为0.3～1.0m；当探测区域的高度大于20m 时，光束轴线距探测区域的地（楼）面高度不宜超过20m；

b、发射器和接收器之间的探测区域长度不宜超过100m；
c、相邻两组探测器的水平距离不应大于14m。探测器至侧墙水平距离不应大于7m，且不应小于0.5m；
d、发射器和接收器之间的光路上应无遮挡物或干扰源；
e、发射器和接收器应安装牢固，并不应产生位移。
16）缆式线型感温火灾探测器在电缆桥架、变压器等设备上安装时，宜采用接触式布置；在各种皮带输送装置上敷设时，宜敷设在装置的过热点附近。
17）可燃气体探测器的安装应符合下列要求：
a、安装位置应根据探测气体密度确定。若其密度小于空气密度，探测器应位于可能出现泄漏点的上方或探测气体的最高可能聚集点上方；若其密度大于或等于空气密度，探测器应位于可能出现泄漏点的下方；
b、在探测器周围应适当留出更换和标定的空间；
c、在有防爆要求的场所，应按防爆要求施工；
d、线型可燃气体探测器在安装时，应使发射器和接收器的窗口避免日光直射，且在发射器与接收器之间不应有遮挡物，两组探测器之间的距离不应大于14m。
18）通过管路采样的吸气式感烟火灾探测器的安装应符合下列要求：
a、采样管应固定牢固。
b、采样管(含支管)的长度和采样孔应符合产品说明书的要求。
c、非高灵敏度的吸气式感烟火灾探测器不宜安装在天棚高度大于16m的场所。
d、高灵敏度吸气式感烟火灾探测器在设为高灵敏度时可安装在天棚高度大于16m的场所,并保证至少有2 个采样孔低于16m。
e、安装在大空间时，每个采样孔的保护面积应符合点型感烟火灾探测器的保护面积要求。
19）点型火焰探测器和图象型火灾探测器的安装应符合下列要求：
a、安装位置应保证其视场角覆盖探测区域；
b、与保护目标之间不应有遮挡物；
c、 安装在室外时应有防尘、防雨措施。
3、手动火灾报警按钮的安装
1）报警区内的每个防火分区应至少设置一只手动报警按钮，从一个防火分区内
的任何位置到最近一个手动火灾报警按钮的步行距离不应大于30m。
2）手动按钮应安装在明显和便于操作的墙上，距地高度1.5m，安装牢固并不应倾斜。
3）手动火灾报警按钮外接导线应留有0.10m的余量，且在端部应有明显标志。
4）手动报警按钮、紧急启动、紧急停止按钮安装在墙上距地（楼）面高度1.5m，安装应端正、严密、与墙面平，成排安装的应齐平。
4、输入模块、控制模块类安装
模块均靠近设备安装在墙面或顶内，安装在墙面时安装高度依现场具体情况而定；模块安装应牢固，不得倾斜；进入控制设备的电缆芯和导线，应留有不小于20cm的余量,端子板上的每个接线端，接线不得超过2根；模块的外接导线，当采用金属软管作套管时，其长度不应大于1m，并应用管卡固定，金属软管与消防控制设备的盒（箱）应采用锁母固定，并应采取防潮、防腐蚀等措施。隐蔽安装时在安装处应有明显的部位显示和检修孔。
5、端子箱安装
1）端子箱一般设置在专用的竖井内，应根据设计要求的高度用金属膨胀螺栓固定在墙壁上明装，且安装时应端正牢固，不得倾斜。
2）用对线器进行对线编号，然后将导线留有一定的余量，把控制中心来的干线和火灾报警器及其它的控制线路分别绑扎成束，分别设在端子板两侧，左边为控制中心引来的干线，右侧为火灾报警探测器和其它设备来的控制线路。
3）压线前应对导线的绝缘进行摇测，合格后再按设计和厂家要求压线。
4）箱内的模块按厂家和设计要求安装配线，合理布置，且安装应牢固端正，并有用途标志和线号。
5）原则上先压接从中心引来的干线，后压接火灾探测器的线路。
6、火灾应急广播扬声器和火灾警报装置安装
民用建筑内扬声器应设置在走道和大厅等公共场所。其数量应能保证从一个防火分区内的任何部位到最近一个扬声器的距离不大于25m。走道内最后一个扬声器至走道末端的距离不应大于12.5m。
1）、火灾应急广播扬声器和火灾警报装置安装应牢固可靠，表面不应有破损。
2）、火灾光警报装置应安装在安全出口附近明显处，距地面1.8m以上。光警报
器与消防应急疏散指示标志不宜在同一面墙上，安装在同一面墙上时，距离应大于1m。
3）、每个防火分区至少应设置一个火灾警报装置，其位置宜设置在各楼层走道靠近楼梯出口处。
7、消防电话系统安装
1）、消防电话、电话插孔、带电话插孔的手动报警按钮宜安装在明显、便于操作的位置；当在墙面上安装时，其底边距地(楼)面高度宜为1.3～1.5m。
2）、通讯设备安装位置：水平偏差≯10mm，垂直偏差≯2mm。
3）、消防电话和电话插孔应有明显的永久性标志。
8、消防设备应急电源安装
1）消防设备应急电源的电池应安装在通风良好地方，当安装在密封环境中时应有通风装置。
2） 酸性电池不得安装在带有碱性介质的场所，碱性电池不得安装在带酸性介质的场所。
3）消防设备应急电源不应安装在靠近带有可燃气体的管道、仓库、操作间等场所。
4）单相供电额定功率大于30kW、三相供电额定功率大于120kW的消防设备应安装独立的消防应急电源。
9、系统接地装置的安装
1）火灾自动报警系统接地装置的接地电阻值应符合下列要求：采用专用接地装置时，接地电阻值不应大于4Ω;采用共用接地装置时，接地电阻值不应大于1Ω。
2）接地干线应采用铜芯绝缘导线，其线芯截面面积不应小于25mm2。接地干线宜穿硬质塑料管埋设至接地体。
3）由消防控制室接地板引至各消防电子设备的专用接地线应选用铜芯绝缘导线，其线芯截面面积不应小于4mm2。
4）消防电子设备凡采用交流供电时，设备金属外壳和金属支架等应作保护接地，接地线应与电气保护接地干线（PE线）相连接。
5）接地装置施工完毕后，应按规定测量接地电阻，并作记录。
五、系统检查
（一）一般性检查

首先是外部检查。经常检查各种配线情况利用图纸对照设备，观察其相互关系，判断接线是否正确。
对接线板、元件、设备上的接线螺丝要逐一拧紧，以防接触不良，造成误报警或不报警。检查工作接地、保护接地是否正确。
（二）校线
用万用表以导通法查对传输线路敷设、接线是否正确，具体操作如下，将一组线中两根导线一端短接，另一端分接在万用表上，测定其电阻，可以判断是否导通；依次仔细检查，并与原理图施工图结合，查验线路敷设是否正确。
（三）绝缘电阻测试
校线完毕，应对其绝缘电阻进行测试，测试时采用500V兆欧表，应对导线——地、导线——导线的绝缘电阻进行测试，测试结果应填写在绝缘电阻测试记录上，其对地绝缘电阻值应不小于20兆欧。
六、系统调试
（一）调试准备
1、火灾自动报警系统的调试，应在系统施工结束后进行。
2、调试前准备必须的材料、工具及设备仪器。
3、确定调试程序、调试人员资格审查和职责分工以及调试时间安排。
4、开通调试前应按设计要求检查火灾自动报警设备的规格、型号、数量、备品、备件和技术资料等是否齐全。应先分别对消防控制设备等逐个进行单体通电检查。
5、检查线路，对错线、开路、虚焊和短路等以及施工存在的问题应逐一加以排除。正常后方可进行系统调试。
（二）、主要设备供应商配合工作
1、本工程要求以下设备供应商配合调试工作：消防水泵供应商、火灾报警系统设备供应商、阀门及组件供应商。
2、在施工安装期间，我司要求主要系统设备供应商派专业工程师对施工提供技术指导，协助我公司对消防系统的安装，以保证安装的质量。在调试前需进行施工质量检查，以下为检查的主要内容：
1）火灾报警点的安装、布线及接线。
2）施工验收文件、整改记录、图纸及测试资料。

3）线槽、管路的敷设和布线情况。
4）消防中心的调试条件。
3、供应商专业工程师协同我司编制调试方案，参加调试验收的整个过程。
（三）单系统调试
1、火灾自动报警系统调试
1）调试准备
A. 消防控制室内火灾自动报警系统设备的施工安装及连线工作已完成。
B. 探测回路中的所有部件，包括探测器、模块等安装完毕，探测回路线不应有断路、短路、对地等故障。
C. 220V市电及24V直流供电设备安装完毕，不能采用临时电源。
D. 调试系统有按实际修改过的火灾自动报警系统施工图及接线图（如模块端子箱的接线图、探测器回路的接线顺序、联动设备清单等等），且施工变更已经记录在图纸上。
E. 系统调试方案应已取得业主、监理工程师认可。
F. 已确定参加系统调试的人员，包括业主、监理、总包方和项目部技术负责人、工程师和技术员。
2）、系统调试主要步骤
A. 审查系统配置
B. 确定消防设备联动方案
C. 现场调试计划安排
D. 系统通电及调试
E. 配置所有探测及控制点
F. 现场协调及报告
3）、系统调试方法
火灾自动报警系统的调试分为三部分内容：
A、消防控制中心设备安装单机调试。
B、自动报警系统自身器件的编接、登记联动关系的编制及输入。
a、完善竣工图纸、将施工过程中发生的所有涉及到有关器件位置的更改、数量的增减等内容设变更标注在竣工图上，以便下一步工作时不发生遗漏。

b、将系统内的编址器件按照设备要求进行编址工作，将地址号标注在图纸器件附近，以便安装时按照已定下的编址进行地址安装器件时发生地址错误，同时该地址号也为编制联动关系提供联动器件逻辑输入号。在设定地址号后根据设备情况要求标定器件安装位置的名称，以便报警控制器能显示报警点的名称。
c、将上述工作完成后，应进行线路的绝缘电阻的测量测量时应对线间、线地之间进行测量，保证线路之间及线路与地之间达到规范要求的绝缘程度，使系统开通时不会产生线路故障。探测、联动总线路上的干扰情况是否影响该设备的运行。
d、连接好设备的工作接地，提高设备运行时抗电源交流干扰，保证系统可靠工作，减少因交流干扰产生的准备工作。
e、按照设计位置安装系统器件，安装结束后开机登录器件，观察系统运行状况，排除故障，待系统正常稳定运行后输入联动逻辑关系。
C、火灾报警控制器调试
a、调试前应切断火灾报警控制器的所有外部控制连线，并将任一个总线回路的火灾探测器以及该总线回路上的手动火灾报警按钮等部件连接后，方可接通电源。
b、按现行国家标准《火灾报警控制器》GB 4717 的有关要求对控制器进行下列功能检查并记录，控制器应满足标准要求：
a) 检查自检功能和操作级别；
b) 使控制器与探测器之间的连线断路和短路，控制器应在100s 内发出故障信号（短路时发出火灾报警信号除外）；在故障状态下，使任一非故障部位的探测器发出火灾报警信号，控制器应在1min内发出火灾报警信号，并应记录火灾报警时间；再使其他探测器发出火灾报警信号，检查控制器的再次报警功能；
c) 检查消音和复位功能；
d) 使控制器与备用电源之间的连线断路和短路，控制器应在100s 内发出故障信号；
e) 检查屏蔽功能；
f) 使总线隔离器保护范围内的任一点短路，检查总线隔离器的隔离保护功能；
g) 使任一总线回路上不少于10 只的火灾探测器同时处于火灾报警状态，检
查控制器的负载功能；
h) 检查主、备电源的自动转换功能，并在备电工作状态下重复第7 款检查；
i) 检查控制器特有的其他功能。
c、软件功能检查：检查软件的开放性、稳定性及完好的操作界面是否满足设计要求。
D、系统备用电源调试
a、检查系统中各种控制装置使用的备用电源容量，电源容量应与设计容量相符。
b、使各备用电源放电终止，再充电48h后断开设备主电源，备用电源至少应保证设备工作8h，且应满足相应的标准及设计要求。
E、消防设备应急电源调试
a、切断应急电源应急输出时直接启动设备的连线，接通应急电源的主电源。
b、按下述要求检查应急电源的控制功能和转换功能，并观察其输入电压、输出电压、输出电流、主电工作状态、应急工作状态、电池组及各单节电池电压的显示情况，做好记录，显示情况应与产品使用说明书规定相符，并满足要求。
a) 手动启动应急电源输出，应急电源的主电和备用电源应不能同时输出，且应在5s 内完成应急转换；
b) 手动停止应急电源的输出，应急电源应恢复到启动前的工作状态；
c) 断开应急电源的主电源，应急电源应能发出声提示信号，声信号应能手动消除；接通主电源，应急电源应恢复到主电工作状态；
d) 给具有联动自动控制功能的应急电源输入联动启动信号，应急电源应在5s 内转入到应急工作状态，且主电源和备用电源应不能同时输出；输入联动停止信号，应急电源应恢复到主电工作状态；
e) 具有手动和自动控制功能的应急电源处于自动控制状态，然后手动插入操作，应急电源应有手动插入优先功能，且应有自动控制状态和手动控制状态指示。
c、断开应急电源的负载，按下述要求检查应急电源的保护功能，并做好记录。
a) 使任一输出回路保护动作，其他回路输出电压应正常；
b) 使配接三相交流负载输出的应急电源的三相负载回路中的任一相停止输出，应急电源应能自动停止该回路的其他两相输出，并应发出声、光故
障信号；
c) 使配接单相交流负载的交流三相输出应急电源输出的任一相停止输出，其他两相应能正常工作，并应发出声、光故障信号。
d、将应急电源接上等效于满负载的
