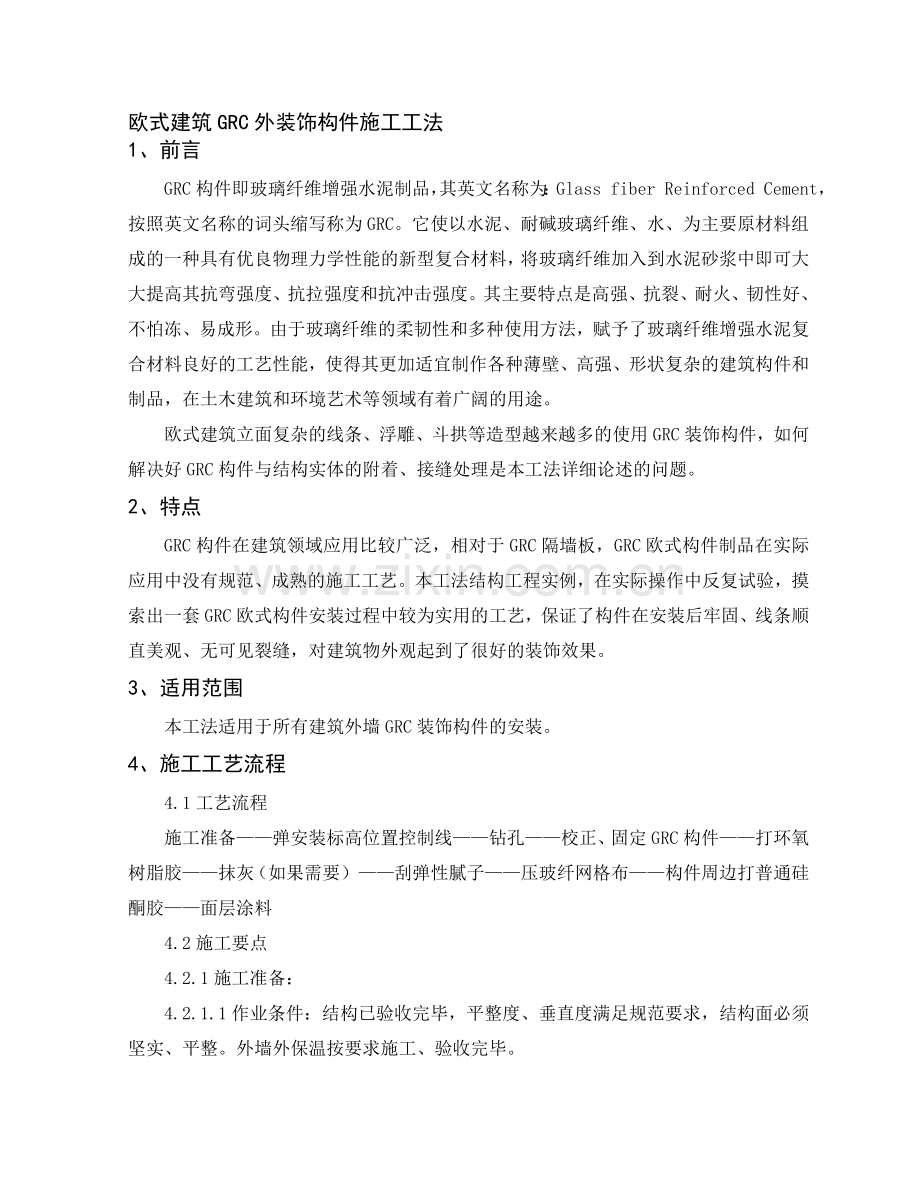

欧式建筑GRC外装饰构件施工工法
1、前言
GRC构件即玻璃纤维增强水泥制品，其英文名称为：Glass fiber Reinforced Cement，按照英文名称的词头缩写称为GRC。它使以水泥、耐碱玻璃纤维、水、为主要原材料组成的一种具有优良物理力学性能的新型复合材料，将玻璃纤维加入到水泥砂浆中即可大大提高其抗弯强度、抗拉强度和抗冲击强度。其主要特点是高强、抗裂、耐火、韧性好、不怕冻、易成形。由于玻璃纤维的柔韧性和多种使用方法，赋予了玻璃纤维增强水泥复合材料良好的工艺性能，使得其更加适宜制作各种薄壁、高强、形状复杂的建筑构件和制品，在土木建筑和环境艺术等领域有着广阔的用途。
欧式建筑立面复杂的线条、浮雕、斗拱等造型越来越多的使用GRC装饰构件，如何解决好GRC构件与结构实体的附着、接缝处理是本工法详细论述的问题。
2、特点
GRC构件在建筑领域应用比较广泛，相对于GRC隔墙板，GRC欧式构件制品在实际应用中没有规范、成熟的施工工艺。本工法结构工程实例，在实际操作中反复试验，摸索出一套GRC欧式构件安装过程中较为实用的工艺，保证了构件在安装后牢固、线条顺直美观、无可见裂缝，对建筑物外观起到了很好的装饰效果。
3、适用范围
本工法适用于所有建筑外墙GRC装饰构件的安装。
4、施工工艺流程
4.1工艺流程
施工准备——弹安装标高位置控制线——钻孔——校正、固定GRC构件——打环氧树脂胶——抹灰（如果需要）——刮弹性腻子——压玻纤网格布——构件周边打普通硅酮胶——面层涂料
4.2施工要点
4.2.1施工准备：
4.2.1.1作业条件：结构已验收完毕，平整度、垂直度满足规范要求，结构面必须坚实、平整。外墙外保温按要求施工、验收完毕。

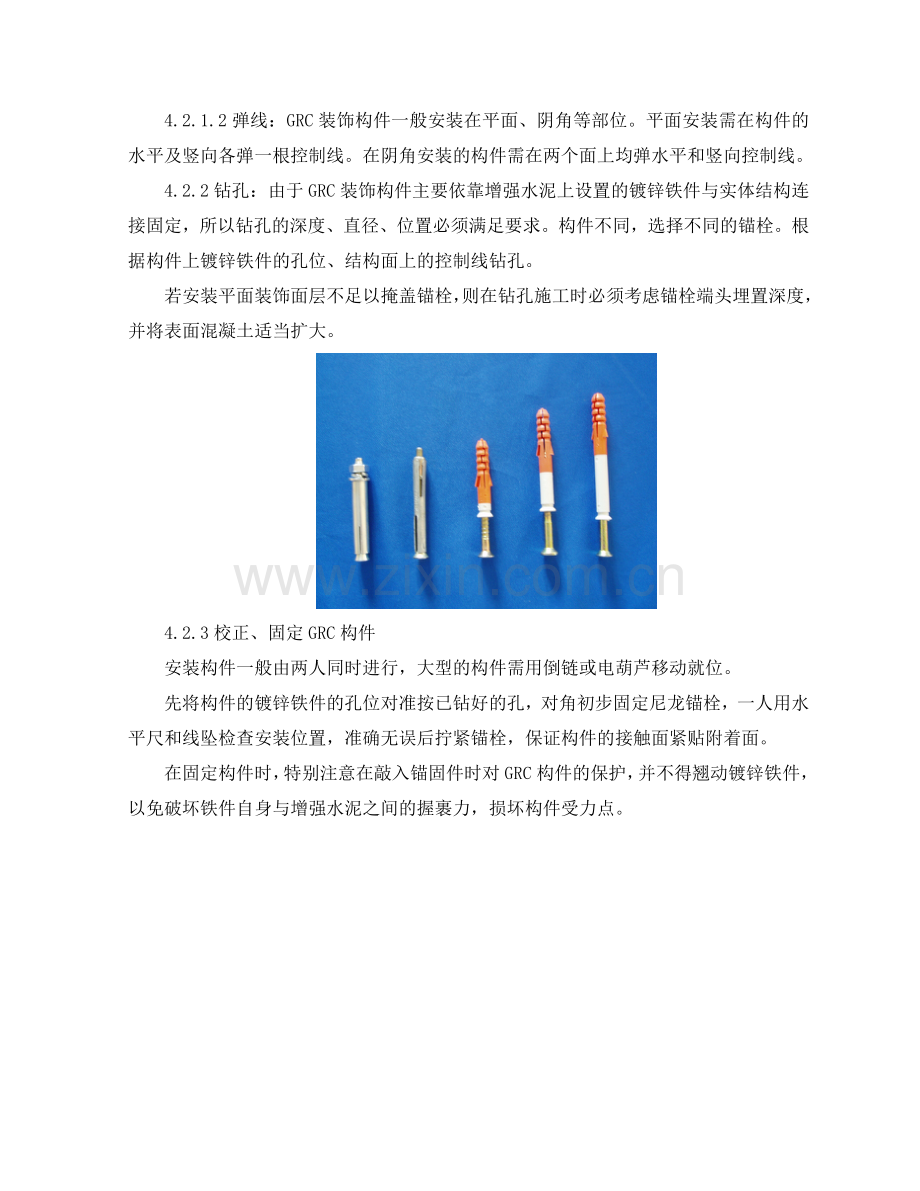

4.2.1.2弹线：GRC装饰构件一般安装在平面、阴角等部位。平面安装需在构件的水平及竖向各弹一根控制线。在阴角安装的构件需在两个面上均弹水平和竖向控制线。
4.2.2钻孔：由于GRC装饰构件主要依靠增强水泥上设置的镀锌铁件与实体结构连接固定，所以钻孔的深度、直径、位置必须满足要求。构件不同，选择不同的锚栓。根据构件上镀锌铁件的孔位、结构面上的控制线钻孔。
若安装平面装饰面层不足以掩盖锚栓，则在钻孔施工时必须考虑锚栓端头埋置深度，并将表面混凝土适当扩大。

4.2.3校正、固定GRC构件
安装构件一般由两人同时进行，大型的构件需用倒链或电葫芦移动就位。
先将构件的镀锌铁件的孔位对准按已钻好的孔，对角初步固定尼龙锚栓，一人用水平尺和线坠检查安装位置，准确无误后拧紧锚栓，保证构件的接触面紧贴附着面。
在固定构件时，特别注意在敲入锚固件时对GRC构件的保护，并不得翘动镀锌铁件，以免破坏铁件自身与增强水泥之间的握裹力，损坏构件受力点。

4.2.4打环氧树脂胶：
GRC装饰构件材料本身和结构面有不同的线胀系数，此外，构件与结构依靠锚栓连接，安装完毕后微小的松动难以避免，为防止GRC构件与混凝土结构面出现可见裂缝，在构件安装完毕48h后，在构件与结构面相接触的部位打环氧树脂胶。
打胶前用毛刷蘸界面剂将结合部位清理干净，沿周圈打环氧树脂胶，打胶以盖过缝2-3mm为准，需在5min内施工完成。过程中不得碰触构件，发现松动的先紧固，48h后打胶处理。
4.2.5抹灰（或刮腻子，视具体设计情况定）：
按设计要求进行外檐装饰施工，若外墙设计为抹灰时，砂浆必须盖过镀锌铁件，在靠近GRC构件留置3mm缝，填充柔性材料。
4.2.6刮弹性腻子，同时压入玻纤网格布：
在GRC构件与结构面相交处分两遍刮3mm厚弹性腻子，压入玻纤网格布，两边搭接宽度不小于100mm，用抹子把玻纤网格布由中间向四周压入，要平整压实，严禁网格布褶皱。网格布不得压入过深，表面必须暴露再第一遍腻子之外，第二遍腻子要将网格布全部覆盖，不得露底。面层依据设计要求
4.2.7周边打普通硅酮胶
弹性腻子施工完毕后，在构件周边打打普通硅酮胶，操作工艺与打环氧树脂胶相同，打胶形成自然的圆弧，宽度5mm左右。
4.2.8面层涂料施工
依据设计要求进行面层施工，涂料施工过程注意对构件本身的保护，交界处涂刷均匀，过渡自然。
5、材料与设备
5.1材料要求
GRC构件根据不同的设计要求制作成不同的样式、其壁厚、长短不可一概而论，但就其原材料本身，有具体的要求：
5.1.1GRC材料配比：
序号
种 类
配 比
说 明
1
水 泥
100
GRC专用水泥，或指定高强度硅酸盐水泥
2
硅 砂
100
硅含量应占总量的95%以上
3
抗碱玻璃纤维
10
SIC≧800Mpa，抗硷性大于20年
4
聚合物
20
提高产品强度和稳定性，降低吸水率
5
抗老化剂
25
强度不衰减，不脉化，不龟裂
6
水
32.5-37.5
清洁，不含油、酸、盐几其它的有害物质
7
颜 料
0-5
无机颜料，具稳定性，不降低强度
8
其它添加剂
0-2
具稳定性，不降低强度

5.1.2 GRC 的 物 理 性 能(28d)
序号
性能
单位
切割喷射式
预混搅拌式
布网式
备注
1
纤维含量
%
4-5
2.5-3.5
双层网格布
总重量比
2
抗弯强度
Mpa
20-30
10-14
10-14

3
抗弯比例极限
Mpa
7-11
5-8
5-8

4
抗压强度
Mpa
50-80
40-60
40-60

5
抗拉强度
Mpa
8-11
4-7
4-7

6
抗拉比例极限
Mpa
5-7
4-6
4-6

7
抗冲击强度
N/m2
10-25
10-15
10-15

8
体积密度
t/m3
1.9-2.2
1.8-2.0
1.8-2.0

9
抗冻性
次
经25次冻融循环，无起层、剥落等破坏现象

10
吸水率
%
5-10
8-14
8-14

5.1.3耐碱玻纤网格布技术指标满足下表要求：
检测项目
技术指标
布重，㎡
≥80克
标准网孔尺寸，mm
4-6*4-6
单位面积质量，g/㎡
≥160
经纬向耐碱断裂强力，N/50mm
≥750
经纬向耐碱断裂强力保留值，%
≥50
断裂应变，%
≤5
5.1.4锚栓技术指标满足下表要求：
序号
试验项目
技术指标
1
单个锚栓最大拉力承载力 基层墙体中
≥2.00KN
2
单个锚栓对系统传热增加值
w/k ≤0.004
5.2机具准备
冲击钻、2米铝合金水平尺、钢卷尺、铁锤、毛刷、抹子等。
6、质量控制
6.1保证项目
6.1.1 GRC构件和接缝处理材料的各项技术指标必须满足要求；
6.1.2 GRC构件安装必须牢靠，无松动现象，标高、位置尺寸准确；
6.2基本项目
6.2.1 接缝处理正确，无可见裂缝出现；
6.2.2 构件线条之间过渡自然、平滑；
6.2.3允许偏差项目：
GRC装饰构件安装尺寸允许偏差
项目
允许偏差（mm）
检查方法
平面位置
3
用直尺检查
表面平整
2
用2米靠尺和楔形尺检查
立面垂直
2
托线板检查
接缝高差
2
用直尺和楔形尺检查
7、安全、文明措施及注意事项
7.1进入施工现场必须戴好安全帽；
7.2施工前全面验收外脚手架、吊篮，操作平台或跳板的铺设应符合规范要求；
7.3施工临时用电要按要求设置专用线箱，且应符合安全操作规程；
7.4高空作业应系好安全带；
7.5施工现场不允许吸烟，酒后不允许进入施工现场；
7.6及时清理作业垃圾，做好文明施工；
7.7作业工人配备必要的防粉尘劳动保护用品；
8 成品保护措施
GRC构件为薄壁制品，在运输、堆放、搬运、安装及装饰施工阶段均要做好成品保护工作。
8.1 GRC构件进场后，按要求堆码存放，未及时运上楼的，做好防雨覆盖工作；
8.2 安装前先对位打孔，严禁冲击钻通过镀锌铁片孔直接施钻，破坏镀锌铁片与构件之间的连接。
8.3 GRC构件根据不同的形式选择堆放方式，不得损坏棱角、线条和金属件。
8.4 构件安装完毕后与后期外檐施工单位申明注意事项、办理移交手续。
9 工程实例
北京星河湾（富华园）居住小区一期工程位于北京市朝阳区黄杉木店路，一期总建筑面积20.8万平方米，共由三家施工单位承建。我方承建的工程由三栋剪力墙结构的住宅工程和一栋幼儿园共4个单位工程，总承建建筑面积9.9万平方米。工程开工日期2004年5月3日，竣工日期2006年9月1日。
本工程属于北京地区典型的欧式建筑高档精装修商品房，工程共计安装GRC线条、斗拱、栏杆、浮雕、装饰柱等4000余个，通过精心组织实施，GRC装饰构件安装牢固、美观，很好的表达了开发商所追求的立面装饰效果。工程最终获得“北京市结构长城杯”“局优质工程”等奖项。
