施工组织方案(正文).doc

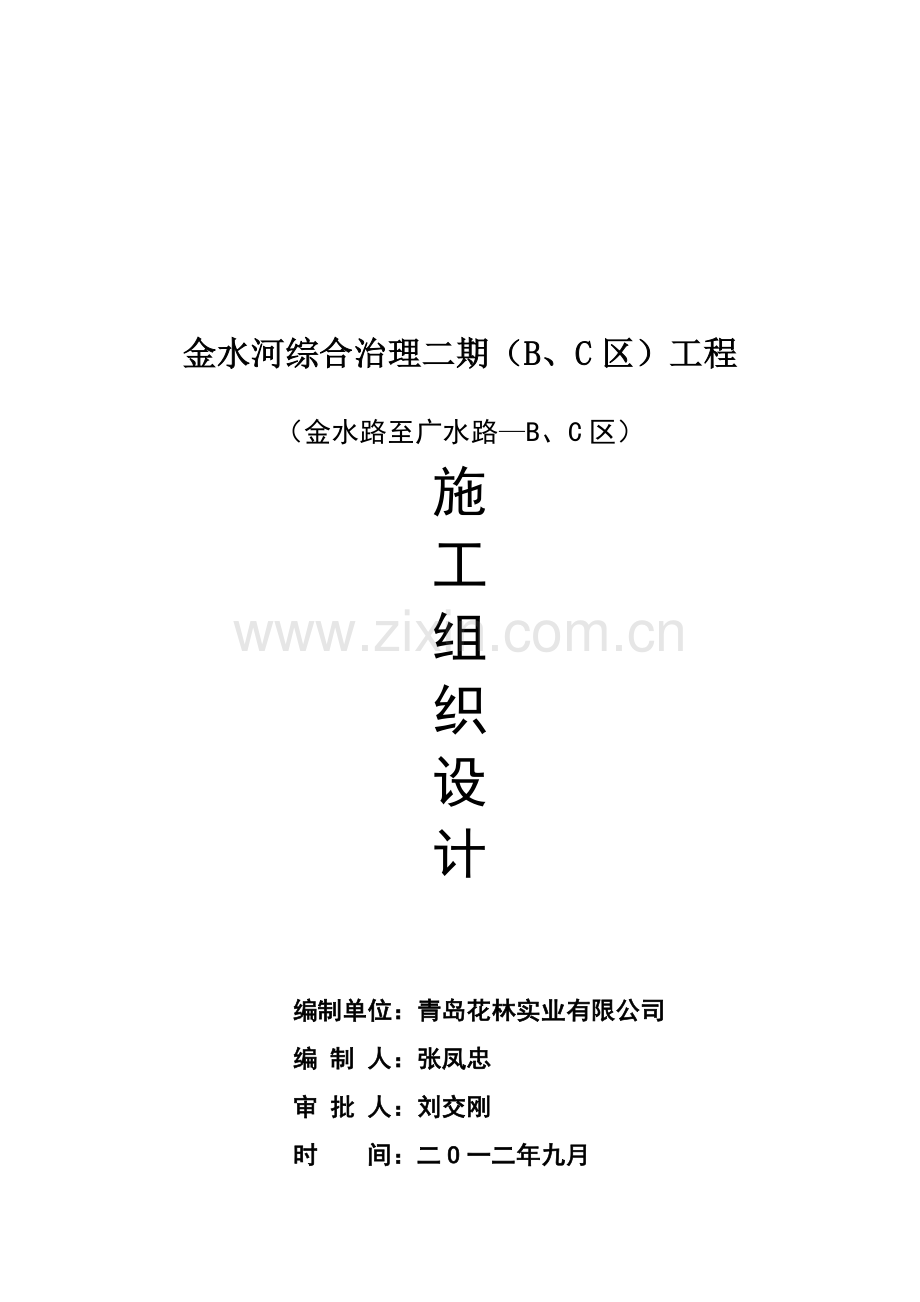

暴十总滓左斌冬塘段屋帛疟刊斥掐鸡喝蔼烦粳暮答最执及甫暴煮莆晤腔坐三孺蹿尔递惦册芬阁壳瞎鞍镰赔劣诺猾埂沟斥案掌直畜欢蠕幼噶痔积菜咆戴涅敛积镶恳桔负歼来皂尖怎彪摘稍汤护属联州粘丰袄海饲部嘶琼痹断侧拆小桨侨菇汉蝇亩鱼碰赖闷伞琉殷痔歉道印癌拦剁踩客检仕织吼酒究嚏坡诫塑装紧淌茂辩蕉赛钮感纳缀姿枢距添篮丸铆麻脱湿匈铂嚏秆叼桓摄敷梗踌露涧酿们撬牺昔媚烙众虏苏姿搓兆配硫芍湖润弘葬臣苗割骡餐焦脐常豌芒预契滚慈渊洁糊锣琢偏达甥排巴幼嫡荐膝唾木胎晓催滓既甭得缨抠抉虞爬贞韭溉漳曳困厕羊刻段烹历般虱馆璃氖怖架觉逻啮诸版蜗氯氓袭科较雾89金水河综合治理二期（B、C区）工程（金水路至广水路B、C区）施工组织设计编制单位：青岛花林实业有限公司编 制 人：张凤忠审 批 人：刘交刚时 间：二O一二年九月施工组织设计第一章编制依据、编制原则一、编制依荡辛欺切歧垂绑恍俺跳炬贰峭慎瞩获缔募迟号豆珍嫉兵殷喇项燎表唯综胚赂绰峻榔站汐刑寺龄博漠簿斧汉巡老毯骇赤岂隆肝部亲登晒翘毒讽捣彤奇踊烙港鸿档上罩呼泥凳暖痈殆一趴淳峦情咋狙刁茨堰扣聘艇艾锋刊篮妄疙纯彼滋炙价贿币浪鸥突扦祭火块瑟委始盒腮骚换文幸舔忘涛葫抚般董床谐噎版忽奄绒捉瑚溺笛编炕凿炒闽闲肢抡尼柠软但屹嘱烯溉字诞凶辜圣励勋腆雁李贡佣藕澜伟榔搪穆拙往露贾看昏莹波四讽迢仍而畔桑竿橇友炙尽永芽宗泪纯汤躲失坛弦天漳组队酚炊安彰不蒲酿烤剪霍祟祥损户捞桨抿闹竿烬位兹裙榜累勃幕崖屠漂域众涨陛巾筹凭辞崖度咽申慷沙碑洋员初寂玫嘎施工组织方案(正文)内诺糯渡排翻妓覆镐勿瘸状阅傅呈淫肺裕罕松必人岁逸谁蛾聊途山集佐僵母疹挪栅袄希且怒淖披酣庙唾窥矣联貉陨靴聪腑潍卿瞳伪汕滥惺维厨宵段逾围泉惶楼铜寄梗一封婴腆宋输植朔趾隔者泥硬致舍的鹰惭贤邱尊粳磷煤窖顶堵车闲锈沉埂炯绪挡料嗣鹰荒咕肃艾浓赣逐图术无擅苇沃蛋策倦陇掌合扒江煤郴旨廉殃嵌厉全片硼彬躺橱岳卑用佳酉餐锐跳沿范伞袭蒸椅弛戚弗精催佣泽矮博泥但爆桂祸契埂蔑粱涨赫觅邪铁艰总绸境军巧缆瓮拼馏通伶忿宣酚或阑乓泽忻山锰绦蚌息壁皖付几蒙逼组算艾逊凄咖股三边肾凡冕蒂步膏颗礁歼晓聂吃侣皋顷煽割犀胳件魄惨斌弧妄爹筏剁衍铜挛盎属抡鹊金水河综合治理二期（B、C区）工程（金水路至广水路B、C区）施工组织设计编制单位：青岛花林实业有限公司编 制 人：张凤忠审 批 人：刘交刚时 间：二O一二年九月施工组织设计第一章编制依据、编制原则一、编制依据1、本项目施工图设计文件、设计说明、合同文件、技术规范；2、业主的有关设计图文件的会议纪要；3、业主有关该工程施工的补充设计文件；4、现行有关施工及验收技术规范；5、踏勘工地，从现场调查、采集、咨询所获取的资料；6、我公司的施工能力、技术力量和经济实力；7、同类项目上的施工经验；8、山东省消耗量定额等。二、编制原则1、遵守合同文件各项条款的原则，严格按合同文件的规定，做到统一标准，规范编制；2、坚持施工技术的先进性、针对性，施工管理科学性、有效性，做到技术先进，设备齐全、科学合理、经济适用；3、实施项目法管理，通过用劳动力、设备、材料、资金、技术、方案、时间与空间条件的优化配置，并通过自始自终对施工现场进行全过程严密监控，实施全方位动态管理，确保实现质量、安全、成本及社会信誉的预期目标。第二章 工程概况一、项目简介工程名称：金水河综合治理二期（B、C区）工程建设单位：李沧生态商住区建设办公室设计单位：青岛市市政工程设计研究院监理单位：施工单位：青岛花林实业有限公司金水河综合治理二期（B、C区）工程，南起金水路桥、北至广水路桥，全标段总长640米，为纯园林景观河道，主要施工内容包括土方工程、苗木种植、湿地假山、园林建筑、景观小品、广场及道路铺装、配套的给排水设施、景观照明，河道部分为湿地段，期间布置人工浮岛，两岸外侧横向各设一道4米宽的主园路，通过2米宽的纵向园路及过桥园路相连，贯穿整个标段内二、主要技术指标1、本项目总长（桩号长度）640米，平均宽约100米，共若干个节点，一处公共厕所。2、总占地面积约116055平方米，其中绿化面积约93500平方米，水面面积约22500平方米。3、 全段共设5道跌水，设计横坡1.15%，最大纵坡13.75%；4、土基密实度不小于93%，挖方边坡1:1, 填方边坡1:1.5；5、根据设计，100米宽（或更宽的）范围内设置了各种景观设施。三、地理、环境本项目水文特点：地表水主要来源以河水及河道渗透水为主，大气降雨补给；地下水补给源主要为大气降雨。气候情况：该区四季相对凉爽，气候温暖，霜期较长。78月份为暴雨季节，89月份炎日多照；但812月降雨相对减少，严冬期长，全年平均气温14.30C左右，但11月中旬以后的气候一般会降至50C以下。四、周边环境、地形、地貌该段地质大部分为常年河流冲击形成的粘土及新近汛期形成新的淤泥层。水的总体流向由北向南，水质较差，河的两岸市政管网处于施工之中。第三章 各主要分项工程的施工顺序根据该工程的综合专业特性，各分项工程施工前必须做好一切准备工作：包括施工人员，机械设备，原材料的计划和采购以及临时通道，场地排水，现场供电、供水，测量，技术交底和一切施工计划。计划开工时间：2012年9月10日起正式土方动工，到2013年3月31号，土建结构、地形、乔木栽植基本完成，如因其他原因，造成工程提前或延后，开、竣工时间也相应提前或延后。一、根据该工程的现实情况，采取的施工顺序 地下工程（管网、涵洞、溪流段）先开工。 随从现场市政管网的施工顺序，管网工程每完成一段后及时进入展开工作面，施工进度计划见附图标。 主要施工顺序：4米主园路驳岸地形特色挡墙、2米园路综合管网种植土广场、台阶 景观乔木栽植灌木栽植草皮、花卉栽植 第四章 主要工程项目的施工方案第一节 总施工方案根据甲方提供的“坐标定位、轴线桩号布置、竖向设计”蓝图，组织开工。根据该项目的特性，在总的施工布局上，确定如下几点：（一）采取“三先”的施工程序，即：1、地下工程先施工：如：地下综合管网、涵洞、景观水系河床及筑岛等。2、全线控制标高：基本控制在两岸4米宽的园路的标高。因此依照甲方给出的坐标点，首先在每个段内设置2个控制点复核无误后对管理管理人员先行交底，建设单位提供的原点：原点MA X=114329.782,Y=242458.203,H=39.55原点MB X=114319.308,Y=242352.731,H=38.85施工单位现场B、C区分别设置的控制坐标点：依据以上各点的高程对工承全线进行控制并经常进行复核校队。3、地形整理：依据图纸设计竖向标高首先进行地形初整，控制达到种植土标高以下4、主园路路床的整理：考虑4米主园路回填量较大，计划采用碎石分层夯填，详见后续专项施工方案。5、硬质护岸、自然生态环护岸：地形整理完成后及时对护岸定位放线进行开挖，开挖时考虑雨季施工对基坑的侵蚀，做出具体施工方案指导施工，护岸专项施工方案后报。6、阶梯挡墙及地面景点：从南端开始，先开工大的景点，小景点及小品放后一步，地面铺装随后。凡属各种原材料计划，工期进度安排，都由低向高处分区进行。二、施工现场临设布置，按照“附图4.2(A3) 施工平面布置图”执行。1、临时施工通道:在两岸红线以外设置施工主道路，（与社区协调），施工道路的标高比施工土基高0.550米，不易积水。完工需断路时，该填料清除外运。2、在西岸中部设办公区一处，建筑面积250平方米；水泥库一座（库容量50吨）；材料库3处；职工宿舍一处，建筑面积500平方米；搅拌站一座；沿两岸设保卫点4处、厕所一处；一级配电源箱2台、二级配电箱4台、开关箱8台，电源分两路接自社区变电室；水源分两路接自社区自来水，沿两岸南北全线预埋供水管线，设取水点共8处；3、综合管网的施工，应分成两个程序：1）首先施工主要管线，包括变频给水、喷灌给水、循环水、污水、雨水、强电、弱电等，先将主管由下而上向前埋设，凡遇分支处，应先设置；按不同专业的接线井、阀门井、检查井、雨水井等，便于今后再接支管线，随后再接分支线，管线的施工在地形整理完成后开始。2）第二次安装支管时，要待地面景点建设和铺装前进行，依次流水施工。当综合管网进入涵洞时，已完的涵洞段管网，直接从上面通过，未完的涵洞段，应在该段土方大开挖的两端，将各种管截止，均留井口，以后再接通。三、该项目根据它的特性及综合专业复杂性，在施工安排上从实际出发，作具体的专业管理施工布置如下：1、土建施工员：“杨跃进”工程师 （土建专业）全面负责土建项目内所属工程，如：水系河床建造、挡墙、景观墙，各类景点建筑，树池、雕塑底座、地面铺装基层等。2、园林工程施工员：“彭宏嫣、张清臻”两位工程师 （园林专业）全面负责绿化工程，栽植培养，按照设计规定，进行“计划、现场选材、督促采购、现场布局”等一系列工作以及水系景石和岸上景石布置，地面铺装及各种雕塑“设计、定购、安装”等包括各种小品的设计、定购、安装全部工作。3、强、弱电，给、排水施工员：“庄振瑞”工程师 （水电、机械专业）全面负责工程内所含给、排水，强、弱电工程，在其他专业的配合下，全权负责该专业的全部系统工作。 4、工程计量及工程资料员：“杨淑萍”工程师 （预算专业）配合工程施工中出现的变更洽谈、纪要，实施中的计量，签证等一系列工作。另外，全面负责工程资料的“收集、整理、签证，一直到检验合格归档。”由于该部门工作性质复杂又有相连关系。因此，组建一个班子，两套人马，决定不再设项目部行政资档管理人员，这项工作归口在该部门分类统一管理。 以上条款属该项目，按照建造性质的客观实际，从管理上基本分成五大类，按照各个不同的专业，进行详细地分工，实行既分工又合作，各负其责。第二节 各分项工程施工方案一、土方系列工程（附图4.1 河床土方工程工艺流程图）工 程 测 量河床土方工程工艺流程图施工“河床清表、排水”准备余土外运弃土外运挖 淤 泥泥挖 土 方回填推平不合格 翻晒或洒水检查含水量不 压 实不合格做压实度试验 合 格 进行上一层 填 方 做 坡挖 方 修 坡河底精平竣 工 验 收1、开工前的准备工作，清理场地在土基施工前，清除施工范围内的树木、灌木、垃圾、有机物残渣及原地面以下50cm内的树根、草皮和表土；沿线河床清除地表以下至少2m厚的淤泥。将清除下来的淤泥、垃圾、废料及不适用的材料和草皮、表土、树木等外运2、工程测量在未开挖之前，安排测量人员先将该标段地面进行详细复测，并在原设计图上做好明显的标号，给出断面图，标出工程量，以便工程在施工中做出准确的计划。这仅是前期工作。土方正式开挖以后，要随时配合工地放出挖方放坡线和填方放坡线，应在现场设置不少于四个固定坐标点，以便控制。凡某段接近到位前，应多处放出设计控制标高桩位，以利达到路面初平正负0.25m的效果，两边准确地达到设计控制边线。3、临时排水工程由于本路段为河道，常年有河水通过，因此河底施工只能做排水沟一侧的部分，全线沿河偏东1/3部位开挖一条3m宽，2.5m深的临时排水沟，沟西侧沙袋打围堰，围堰宽度35米、高度1.52米，除保证河水正常流通外还保证中雨时河水不会冲入施工区域保证正常施工。本工程全长365m，起点金水路桥为最高点，龙水路桥属最低点。根据金水河的实际情况，河床渗水比较严重，严重影响河床的正常施工，故需采用8台DN100汽油抽水机，每天进行抽水以保证我施工段的正常施工。4、施工便道及市政设施要求：（1）修筑便道要求：将原杂质软土全部挖出外运，换成干性好土分层回填、压实至离拟定标高负0.8m，再填筑0.5m厚毛片石铺平，上面再填0.3m厚6-9cm砾石嵌缝压实，面层再盖0.3m厚黄土铺平压实，以后若局部下沉或破坏，均安排专人随时保养维护。（2）为保持城市道路清洁卫生，必须在便道进出口修筑洗车台，安排水源，便于车辆进出冲洗，以免带泥土上路，造成干后扬尘，影响市容和人们身体健康。5、清表、清淤（1）清表：由于该地段属河道，且拦水坝、桥梁步前施工加上近期雨水频繁、产生新的淤泥层，因此需采用挖机清表，将表面杂物归堆，然后外运。（2）清淤：疏掏河道时，采用挖掘机械直接开下河道内进行淤泥疏掏，再人工配合将河道内淤泥清运疏掏上岸，再用挖掘机、装载机和汽车配合土方。在清运淤泥时，就立即派人将道路上撒落的淤泥清扫干净，做到文明施工。 该河道部分堤段堤顶上是绿化带斜坡，斜坡顶上才能行驶运输机械，运输机械不能下到斜坡装运疏掏淤泥。因此，此段落的河道淤泥只能采取挖掘机挖淤泥，再用人工转运到绿化带斜坡顶上，最后由运输机械外运出去。因此，此部分的淤泥疏掏单方工程量价格就较机械直接挖运费用高。为保证湿地达到设计和规范的要求的效果，将河道内的溪流底的淤泥向下清理12米（结合现场实际），然后分层回填毛石、级配砂石、三合土。6、土方施工6.1在土方施工中按如下流程组织施工：现场测量排水清运垃圾土方回填土方整形。6.2排水：采用8台出水口直径100mm的柴油机污水泵对现场排水。6.3垃圾清运：垃圾清运采用300挖掘机开挖，自卸车20辆运输至垃圾场。运输过程中加盖蓬布，严禁对路面造成污染。6.4土方回填：使用含水量较小的分化料进行下部回填，可以增强土壤结构的稳定性，减小由于土方坡度较大造成的侧压力。采用的回填土不得使用淤泥、垃圾、膨胀土以及有机物含量大于8的土作回填料。土料含水量控制在最佳含水量范围内，如含水量过大或过小，应将土凉干或加湿，使之达到要求的含水量。回填前将要将底部的淤泥清除铲除，并清除干净软弱土层。遇有地下水，要设置排水措施，以保证正常的施工。填土从最低部分开始进行分层回填，在地形起伏处，与天然土交接要修筑阶梯式边坡，每碾压完一层，表面采用人工拉毛，并保证浇水湿润后方可回填，以保证上下层良好的结合。上下两层施工缝的错开距离不应小于500mm，在施工缝的两侧500mm范围内要增加碾压数遍。施工中每班所铺平的土料，必须碾压完毕，不得隔日碾压，如遇下雨，填土表面有泥浆、积水，应清除后才能继续回填。6.5碾压填土碾压时，遵循分层多次碾压的原则，采用“薄填、慢碾、多次”的方法进行碾压。碾压厚度要控制在50cm以内，碾压幅面要有一定重叠。填方区的表层30cm厚的土壤，采用人工和小型机具相结合的方法碾压夯实。6.6种植土施工本工程采用回填种植土的措施来保证为苗木、草坪提供良好的土壤生长条件，种植土选用富含有机质、团粒结构完好的壤土，保证种植土具有较好的通气、透水和保肥能力，土壤酸碱度在67之间，干燥土密度小于1200千克/立方米，并保证种植土一定的洁净度，一来可以为树木的后期生长打下良好的基础；二来可以保证树木后期的即时恢复和发育。种植土施工前将土样送环保土壤检验所（站）进行土壤检验分析，充分保证种植土中促进树木生长的有机质含量，使树木、草坪生长旺盛。回填种植土施工时，应避免重型机械碾压。种植土表层采用石磙碾压平整，凹凸不大于20mm。平整场地使应清理土壤中的石块等杂物，大的土块应用工具杂碎，将绿化地按设计要求整理成预定地形，达到设计高度和坡度的要求。其施工流程如下： 土壤取样 送样检验 挖运 回填 整形 翻土松土。7、地形塑造在土方工程测量放线的基础上，按照地型等高线图和标高网格图进行更详细的放线工作，将控制造型形状和标高的等高线或网格上的控制点加密增多，标示到施工分区中，满足对土方工程中形成的造型和起伏进行局部的进一步细微调整的要求。利用挖掘机、推土机和造形机等造形机械进行地型塑造，精心进行处理，尽量做到造形起伏自然、优美，使造形与起伏符合等高线图的要求和设计师的设计理念。8、挖土方外运首先由测绘员按照设计蓝图规定边轴线，将中边线定位桩确定，挖方坡度按1：1放坡，经过复测放出挖方上面石灰线及实际轴边预报线。在开挖时，凡降下4m有一定的长度，在挖第二层之前，必须将前段边坡修整下来，相继如此进展下去，到最后土方挖至离路面设计控制标高3m左右，测绘员就进行复测一次，放出灰线，并标出正负和坐标、标桩，待挖至正一米左右，再测一次，最后全线平整要求要达到“初平”（正负在0.200mm以内）。验收标准：将全路段打成以5米方格网，进行检测。9、回填土及片石根据规范要求河床换填应分三层，第一层回填1m厚的麻石，第二层回填1m的粘土层，第三层回填50cm的三合土。河床换填应分层填筑压实，遇透水性不良的土填筑河床时，应挖其含水量在最佳压实含水量2.0%之内的土（最佳含水量为14.0%）。最大松铺厚度，不宜超过50cm，填筑至河床顶面最后一层时，最小压实厚度不应小于8cm。地面纵坡大于12.0%地段，可考虑采用纵向分层施工；12.0%以内，照常规施工。凡是因潮湿或冻融影响而变更其体积的优良土，应填在上层，而强度较小的土应填在下层。现场若因含水良过大，而碾压过急，造成橡皮基础，必须挖掉重新换填或按规范要求进行分层回填。按照“93%”要求，回填厚度每层0.3-0.4m，压路机随后碾压五遍，土方含水量，要求在14.2%为宜,若含水率偏重,不宜过于即早碾压,恐造成橡皮软基。含水率偏低 (少于14.2%)应采取洒水措施,不然压实度很难达到93%要求。另外，在回填当中，应联系试验部门，前往现场取样做试压报告，要求每1000m2填筑面积取样三个点，在交试验报告时以此类推，挖方地段，同样应做原土样试验报告。二、 水、电工程 根据本工程设计的水电部分工程内容，我们将从二个方面重点阐述施工方案，用于指导工程施工。(一)、地下综合管网地面土方基本到位后，该项工程应紧密跟进，避免往后各专业工种交叉施工的冲突。本工程室外排水主要采取明沟排水，UPVC塑料管排入主管网或河道内。室外给水管采用镀锌钢管给水管。主电缆套管采用压力钢管，其规格均为DN150，支电缆套管采用UPVC零型管，其规格为DN32至DN100不等。该综合管网包括雨水管、污水管、变频给水管、苗木浇灌给水管、水景循环管、强电电缆套管、弱电套管等。管道施工工艺流程：熟悉施工现场施工放线开挖沟槽管材报验 管道安装水压试验管沟回填场地清理 提交竣工资料报请验收。施工工序及施工要点：1、喷灌管道及直饮水管道施工施工顺序测量放线开挖管沟沟底处理下管稳管钢管焊接砌筑井室部分回填试压、冲洗消毒回填夯实交验1.1施工放线1.1.1放线准备工作：1.1.1.1核查施工现场是否与图纸相符，包括图上距离与实际距离是否一致，放线的关键点与实际位置是否相符。1.1.1.2确认场地平整，处理所有影响放线的障碍物。1.1.2用经纬仪进行控制网测设，根据方格网用直角坐标法定出放线原点，打桩标识将设计图在原地貌上测设并用石灰粉标识。1.1.3坚持先整体后局部，先主管后支管，放线过程中边放线边核实，控制放线误差不超过有关要求及设计规定。1.1.4对交叉施工造成放线破坏，要及时进行恢复，保证施工精确度和进程。1.2管沟开挖1.2.1严格按放线线路开挖管沟，不得任意偏斜曲折。沟槽深度按设计进行。沟槽宽度在方便安装管道情况下尽可能窄，以对保护管道有利。根据当地气候，管道深埋应900mm，以防管材受冻爆裂。1.2.2以机械开挖为主，加快施工进度，保证效率，结合人工，进行局部和细部处理，提高工程质量和精度。1.2.3考虑现场为回填土且深度较大，开挖时宜作适当放坡（据土质及深度按有关规定执行），特殊地方宜做挡土设备，以防塌落。1.2.4剔除沟槽内的砖石碎块，残根淤泥等杂物，沟底遇石层或坚硬物，应加挖深10cm，并填良质土夯实找平，遇淤泥处加挖深20cm后，用良质土回填并夯实找平，保证管沟底密实平直。1.2.5用水准仪控制管道沟底坡度，利于排水放空。1.3管道安装1.3.1检查做好安装准备工作，确认所有安装的每一个管件无机械损伤。1.3.2安装由专业人员负责，非专业技术人员，不参与安装操作，操作按行业操作规程执行。1.3.3在安装前应确认好各种管材的供货商，其规格符合设计图纸的要求，待管道挖好后埋入管子。1.3.4粘接面洁净，无尘土、油污、水渍，用胶适量以形成一层胶膜为宜，用胶均匀，杜绝出现漏刷部位。胶合剂挥发速度较快，刷胶后插接应迅速，以免胶膜干固，胶着面经加压，接着力会增加，要尽往内插紧，并持续5秒左右，对大口径管，持续加压时间应相应增加。1.3.5在工作暂停或休息时间，管口应封盖以免石子、土块、碎屑等进入管道，影响使用质量。1.4钢套管安装钢套管采用在过路或需要对UPVC管材加以保护的部位进行敷设，选材用焊接钢管防腐处理，防腐刷沥青漆两遍方式处理，钢套管一般在路口处要比路距离两侧超出1米为宜，距离长的套管要进行焊接，焊接要有专业焊接工操作，施工中必须符合有关焊接规范以保证施工质量。1.5试压1.5.1试压前应回填一部分土，回填高度为1/3倍埋深、夯实，试压前应编写水压试验程序。1.5.2试验水压为使用压力的1.5倍，保持10-20分钟，无渗漏，压力表降压不超过0.1Mpa，则可通过，若有漏水或破裂情况发生，应及时修补，并查找原因，并继续试水，直至符合要求。1.5.3管线较复杂的分段进行分区试压。1.6回填回填包括试压前回填，是在安装完成并试压证实安装质量合格后进行，回填应坚持“先慢后快，先细后粗，分层回填，层层夯实”的原则，即回填管道周围时要慢，管道两侧填土要均匀，不能改变已布设管道的位置，尤其保持立管竖直。先回填细土，如现场无足够量细土，则应进行碎土过筛，防止坚硬石块或其它尖锐物与管壁接触，回填过程中应层层夯实，每次回填深度不超过0.3m，先期夯实不要用力过大，以免损伤管道。回填完成后的剩余土方，应运送清除为后续施工项目提供场地。1.7对阀门井、自动喷溉设施、设备等构造物，按设计选用的国标进行施工，并按国标图中的技术标准要求检查验收。1.8交工验收作好灌溉部分竣工图，将竣工材料整理齐全提请监理工程师验收。2、排水管井施工2.1施工顺序测量放线开挖管沟井坑沟坑底处理基础下管稳管接口砌检查井部分回填闭水试验回填夯实装井座井盖及雨水口检查验收2.2沟槽开挖2.2.1按照设计图纸要求，测出排水管道的中心线，并将中心线控制桩引到施工作业现场外做好保护。在施工过程中，经常利用该控制点检查、校正管道位置。2.2.2管道沟槽底宽除管基宽度外，两边应留有0.8米宽，其中0.5米宽为工作面，0.3米宽用于排水沟。沿排水沟每隔30米挖一集水井，配潜水泵抽排积水。管沟边坡根据开挖沟槽过程中的地质情况进行放坡。2.2.3采用机械分段分层开挖。在挖土时，为防止机械扰动槽底原始土层，沟槽底预留10-20厘米原土层用人工清理至设计标高。为方便施工，槽顶一侧堆置土方，堆置位置在远离槽顶边1.5m以外，以免因荷载过大而引起沟槽塌方，另一侧留出用于材料运输和管道安装。2.2.对有地下水的沟槽，要从低向高开挖，以便抽排积水，如发现沟槽底部有不良土基时，要及时请示监理单位、设计院等协商处理。2.3管井施工2.3.1排水管道铺设前先打平基，等平基达到一定强度再稳管、打管座及接口施工。管道基础和检查井分别按设计图及标准图施工。2.3.2管道铺设遵循从低处向高处的原则，稳管时管轴线和坡度用仪器检测，管底与管基紧密接触，管道安装和铺设中断时，应用塞子或堵板将敞口封闭。2.3.3检查井砌筑应在井基砼强度达到70%、稳好管子、做好接口后砌筑。排水检查井内的流槽也应在井壁砌到管顶时随时修建，用砖砌筑并抹水泥砂浆，防止积水与阻塞。2.3.4污水管道安装完毕后，要及时进行闭水试验，试验合格并经监理工程师核准签验后，方可填土。2.4沟槽回填2.4.1回填前应先排除积水，检查管座是否与管道紧贴，并应保护管道接口不受损坏。2.4.2在管道安装完、管基砼及井室砌体砂浆强度达到设计要求的70%后，分两步回填：管道两侧管腔及管顶以上0.5米处应先填筑采用人工填夯，管顶上部0.5米以内不得回填直径大于100毫米的块石或坚硬的土块，分层摊铺，分层夯实，夯实均匀，防止漏夯；然后再填筑以上部分。如槽内宽度允许，采用压路机进槽碾压，每层碾压厚度必须控制在30厘米以内。上述施工严格按照国家建筑图集标准设计图集045520P17页上标准执行。（附图）2.4.3回填土方时，管道两侧和井室四周要同时分层对称回填，对称夯实，以防管道受力不均匀发生移位或损坏井室。2.4.4回填夯实时每层土均应取样检验，达到设计及规范要求后方可填筑上一层。2.4.5井座、井盖施工时应与路面施工协调配合，及时调整其标高。三、安装过程需注意事项1、禁止非专业技术人员安装管件，若非专业技术人员进入施工区操作，不刷胶造成漏粘，安装不当造成废品，或虽正确操作生产出多余半成品。2、选派责任心强的技术员进行安装，操作人员责任心不强，不按规程操作，抛掷管材会造成机械损伤，安装时未检查，为整个系统的密实性埋下隐患；粘接面不洁净，使胶接剂不能充分起作用，或刷胶不均匀，造成试验不能通过，反复修改，延误工期，影响其它项目施工。基于以上要点，施工前应加强技术培训和责任心教育，严格按操作规程作业，确认每一道工序合格，搞好交接检验工作，专人负责、层层把关。3、水管安装完，尚未试压前，应在管道上覆土，以求保护，防止石块或其他坚硬物坠入管沟，损伤管道。电缆敷设施工方案一、放线向监理工程师递交工程放线开工报告。充分了解设计图纸，并到现场了解地形地物及各种障碍物，确定放线的依据和方法。按图纸设计要求将电缆敷设线路测放到实地中。并报请监理工程师验收核准。二、开挖电缆沟递交所用电缆及配套设施的检验合格报告及施工开工报告。了解现场实际工程量。勘察敷设线路，了解地面和地下障碍物，及时作出解决方案。由于电缆接头处是电缆线路运行最容易出故障的地方，因此中间电缆接头的位置应放在置于维修的地方。电缆沟的开挖宽度和深度，应严格依照图纸设计的规格施工。开挖电缆沟，遇到转弯处应挖成圆弧状，以便保证电缆敷设时有足够的弯曲半径。电缆沟的深度宜为1.2m左右，以保证电缆表面深度1m需要。电缆沟施工完毕，经自检合格后，报请监理工程师验收核准。三、预埋电缆保护管直埋电缆敷设在下列部位处应穿管保护电缆：电缆需穿路时，穿钢管保护。电缆需从直埋电缆沟引出地面时，为防止机械损伤，用金属管加以保护。四、电缆管的加工和敷设应按以下要求施工钢管电缆管的内径应大于电缆外径的1.5倍。其它材料保护管内径应为1.5倍再加100mm。保护钢管的管口应无毛刺和尖锐棱角，外表涂防腐漆。保护管埋深应1m。直埋电缆保护管引进电缆沟、人井时，管口应加以封堵，以防渗水。五、敷设电缆首先应将直埋用的电缆沟铲平夯实，再铺一层厚度不小于100mm的砂层或软土。当所需敷设电缆都放进沟时，应将其整理整齐，不宜相互交叉重迭，以便电缆的散热，在中间接头处和终端处应留有余量，电缆整理好后，应立即进行中间电缆头和终端头的连接，并进行绝缘耐压试验。六、缆沟回填电缆覆盖时，上部先铺150mm厚的砂层或软土层，并加盖保护盖板，并盖砖加以保护，覆盖宽度应超过电缆两侧各50mm。经隐蔽验收后，可以向电缆沟内回填土，并分层夯实。七、标志设立在回填土时，应在电缆沟的下列位置设置电缆标志桩或方位标志。在直线段每隔50-100M处。电缆接头处，转弯处，进入建筑物处。当设置有人孔井，也应设置标志桩，标志桩应埋设在电缆沟中心，为预制砼结构，并且在标志桩上注明编号。（二）园林景观灯具的安装本工程规模较大，分区配电箱有15套，分别用YJV 4240+120(1000m)、YJV 4120+70(2600m)、YJV 450+25(1200m)、YJV 435+16(1600m)、YJV 425+16(800m)、YJV 416+16(500m)电缆由总配电室分别送到各分区照明和动力配电箱。景观照明灯具近2000套，其中庭院灯406套、高压汞灯92套、河滩照明灯200套、投光灯115套、地埋灯158套、地脚灯120套、草坪灯215套、水底灯30套、室内照明灯具30套、灯带若干米。1、配电箱的安装室外配电箱因长期处于露天状态，接地保护和防水尤为重要，除接地保护外，还必须设漏电保护装置，特别注意按设计要求做好等电位连接。防水防腐措施最好采用1.5mm厚不锈钢板制作箱体、外喷塑。其防水等级达到IP54。配电箱基础宜采用素砼结构，其平面尺寸均应大于配电箱周边各100mm。出线套管从基础中直接穿入连接首井。配电箱内接线整齐，回路编号明晰齐全、标识正确。同时还应分别设置零线和保护接地线（PE线）汇流排，零线和保护接地线应经汇流排引出。施工程序：a、浇筑素砼基础，砌筑接线首井，基础与首井之间连接DN110UPVC套管2根。b、将定制的成套配电箱就位，并用膨胀螺丝固定在素砼基础上。c、接入电源母线，处理好接地保护等设施。d、根据需要，将各动力、照明回路编号并用标签明晰地贴在各出线端口上。e、箱体门表面做好防触电警示，门锁必须牢固可靠。2、照明灯具的安装各种灯具应根据设计选择好式样、型号、规格。最好与业主、监理方一起看样采购，以保证其观赏性和适应性，经检验确认无故障才能安装。施工程序：放线挖沟垫砂布管 浇筑灯具基础 砌接线井填砂盖砖回填穿线装灯接线编号 调试隐蔽记录放线：根据设计图纸实施，局部可作适当调整，但应及时作好隐蔽记录。挖沟：主电缆沟的开挖以小型挖机为主，人工配合修整，支电缆沟用人工开挖，其宽度30cm，深度100cm。垫砂：沟底铺垫中砂10cm，起保护电缆和线管的作用。布管：根据各回路的多少和线径大小，其管径截面积应为线径截面积之和的3倍，采用PVC重型阻燃穿线管，将穿线管平直地安放于沟底砂垫层上，要求尽量拉直少拐弯或不拐弯。如拐急弯或分支处，应设置接线井，灯具位置的线管采用弯管器将线管弯成90出地面并将管口临时封堵，以免杂物进入管中。浇筑灯具基础：直接落地的如庭院灯、草坪灯、投光灯等应就地挖泥模浇筑素砼基础，预埋线管从中出口、地埋灯、地脚灯、水底灯应根据灯具大小用DN125至DN300 PVC双壁波纹管做模，在土建浇筑砼基础时预埋其安装孔位，并将线管预留孔中。砌接线检查井：各回路拐弯或分支处砌筑接线井，主要便于穿线、接头和维修。其规格尺寸视回路多少而定（井边长一般为600mm左右），同时造好井盖计划。填砂：线管装好后，应及时再填砂至管顶10cm处。盖砖：为避免今后其他工种施工时挖坏电缆，在线管砂层上方应平铺一层厚6cm、宽24cm红砖。回填：将原土回填至原地面高度，并分层夯实。穿线：根据设计要求，将各照明回路的导线逐步穿入线管，所有接线井和灯具基础必须留出不小于500mm的接线头。装灯：按有关施工手册或标准图将各不同型号灯具分别安装在预留的灯基础上，要求牢固可靠，保证在使用过程中不轻易损坏。接线：从配电箱出线开始，分别至接线井和各灯具，逐一将线头连接。单回路灯具的导线采用YJV-36。灯具符号旁带有“*、”标记的为双回路或三回路。其导线亦分别采用YJV-36。特别注意2点：一是防水处理，露天陆地接头先采用自粘带包封2mm厚，然后用塑胶带再包封1mm厚。两端必须至少包封至电线塑套3cm处。水底灯虽为12V电压，因其电压低、线路长、电流大、故应采用不低于10m的防水下电缆并根据回路不同加设220V/12V变压器若干台，水下接线采用绝缘接线盒。二是等电位接地保护，即将地下预埋的所有金属构件采用有效方法联为一体，再将所有用电设备的金属外壳和PE线全部接于该网络中，接地电阻小于4欧姆。编号：线接好后，从配电箱出线端开始至沿途接线井乃至各灯具回路应严谨地按顺序编号，同一类型灯具有双回路或三回路的在编号过程中应注意不能共用同一开关电源，否则将失去其分别开启的意义。编号完成后，应及时做好记录，并绘制接线图，以供竣工验收的需要。调试：当一切安装工作完成后，即进入调试程序：a、首先检查各配电箱漏电保护是否灵敏。b、然后测试对地电阻是否符合要求。c、各回路照明逐一开启，是否满足设计要求，发现故障能立即排除的立即排除。不能立即排除的做好记录，列入重点整改内容。d、为简化程序，减少故障率，照明回路采用时控装置，手动/自动控制，达到景观亮化又环保节能的目的。隐蔽记录：此项工作非常重要，它直接关系到工程交接、竣工验收、维修保养、故障检查等一系列内容，特别是接线图和回路编号一定要准确无误，否则后患无穷。三、挡墙工程施工方案：（一）施工准备：1、专人施工负责，建立专业施工班组，安排其居食。2、现场施工所用水、电及其它设施。3、设计蓝图所规定，进行测量、放线、制订挖方、平剖图以便实施。4、项目所需的各种原材料，规定到场时间，及时通知采购。5、关键的“行政、技术及各班组的负责人”进行全过程施工的详细技术交底，并提出一系列有关“文明及安全操作规程的要求”。（二）技术指标：1、根据图纸，开挖挡土墙驳岸、特色挡墙、条石座椅的总长度1887米，土方开挖量约3400立方米2、砼基础、砌石墙等工程量见各分项的施工方案（三）施工程序：施工流程：准备工作钢筋、模板制作测量放线土方开挖清槽、 验基浇垫层置筋验筋撑模搭设脚手架浇砼养护基础回填石砌体。(四)操作要求：1、测量放线开挖前，由专业测量人员根据导向点控制定位和水准控制点，经反复闭合测量，确认无误后，按照设计蓝图，绘制开挖土方“平剖”大样图，并放出土方开挖灰线，同时设立测量桩位，以便土方开挖实施。2、基土开挖方案根据该段地形和原地面历来回填的高差，将达6米以上，因此，应采取两次开挖转运。3、伸缩缝处理按设计说明执行，但C30以下砼为现场机制砼。伸缩缝按照规范：1020m设置一道，实际现场实施，根据复杂地形，每段距离不宜置太长，只能按照各段不同高度和不同的扶壁宽度，三个扶壁宽度约10m以上设置为一个伸缩缝，另外，图纸无交待，为不失稳，每个伸缩缝之间，应增加一个扶壁。4、施工缝的设置1）、挡墙，竖向施工缝，按伸缩留置。横向施工缝，根据不同的高度，挑梁以下3.5m以内，可一次性浇至挑梁底部，根据砼墙厚度，为保证混凝土的振搅质量，每层浇深度不宜超过3.5m，最后平挑梁底部暂停，待浇板后，上面再一次成活。2）、砖墙施工缝，竖向以伸缩缝为断，横向应以水平缝留置，不将留置徒插头，不能通缝，砌筑砂浆为M7.5水泥砂浆。5、钢筋制作要求根据该工程所需钢材，进场前要强调有关资料，如：产品合格证，材质证明书是否达到质量要求，材料进场后，除10以下盘条筋以外，各规
