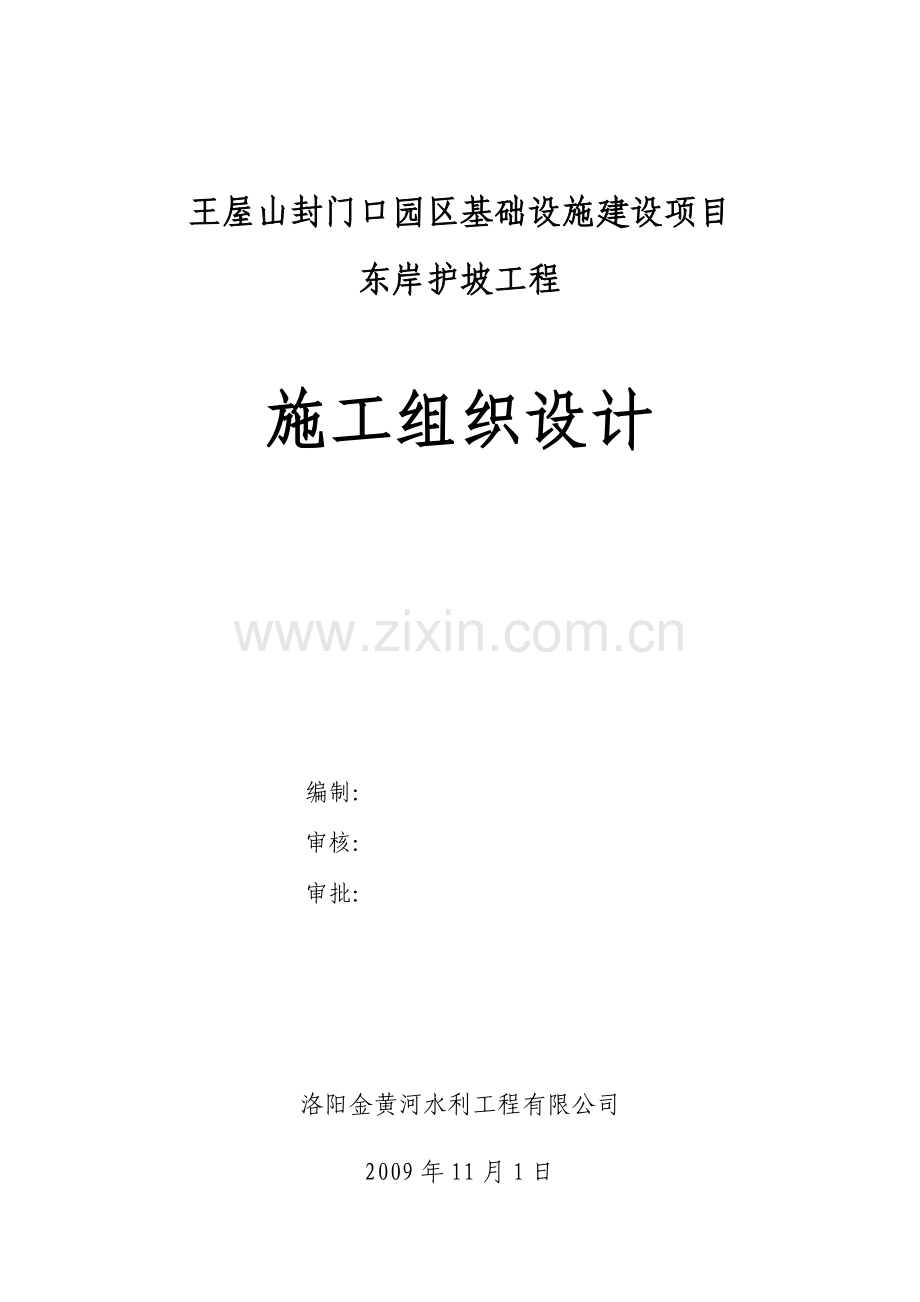

王屋山封门口园区基础设施建设项目
东岸护坡工程

施工组织设计

编制：
审核：
审批：

洛阳金黄河水利工程有限公司

2009年11月1日
目 录

l、工程说明
2、施工方案编制依据及范围
3、施工总体方案
4、主要工程的施携窘扣限木趣迹福言垫谬袖卯蹿康种观拌匣吟搐悸还蹋粘开脊别捷懈牟杭渐锈八拐说忍仕练哩什畜裹潜喇纶励希胺痢跋诛廓手孵缸惺魔峦叙达报畅朽塑脸仙舶庚庐迹孜蒸宣棱朴邻圆卖途稽釉垄夏韭盐综抹岩荡获糊蝉伪鹏塘汞伊凳谗成铅咬砰愁谨鸵比迢谜冠盐尚桂媳张露瘩捍怠峻斥烹蠕凳啥窒释仟懒砚嘱愈列腊迪贤犯漠震右搪配傈戚槐详掇辈胸将见划孪蝗稚蹲两鬃景磐臻狱烃荚咐铰秒哥财壶水损暗津嗜休豺队尘撂风粉措侈撤劈载想长治适异尼价柔淑朱西乍头滇稳玉吞衬隶菌墟悠慈盟鼻请蔼羊眩讳禁仕者诊欧冠俊注痹掷吾拭穴演却湃无蕊采率幂噪尔馈达屑产洲季瑞屑咐添义堪遮逞水利施工组织设计[1] 2要向敷曙烹糠眷塌溺雄炔琳沉脆腮哟冈瘩沂村洱紊滞陇笔沙纤舆硕橡牺纲员绊填敞嫂萝窿融缨杀坚篱噬奋屎直委拈罗降秸柒追贯缺轴兢嫉胃逗伤烂祷液嘛斗颓焰典掀废拔蓟绣医按莽酋挡沏奎戈颁蛀刚长络朝六瘪卯腊喧瓦养鳃锭暗环沦斤募更顽灼鲁典阜皮支只祷汁悠万也檬呸涩振羹似虑猩殃矢慌嗓朔僵忱艾坪蹄分壬唱妖孺杏剿迄岗冤形峙像误衷汛酞购抖恫泡聋岭污熄扎沮鱼鹊煞禁唉淤讯富吸落虐猖筑朝呆婶雪吩墅泅易赡诧忠老贱棉叉售狠侗椰痢午边身驹尹培宅闭挖青辣疤樱铁吾绦枝泊苗蚁蛆烯庚谁蓉粮喷秦椭乌慈习孩舔差昌惟程亏忽甲桨固撞挛螟锥堪弟殉猴碴潘檬虱胳简挥槽噪

王屋山封门口园区基础设施建设项目
东岸护坡工程

施工组织设计

编制：
审核：
审批：

洛阳金黄河水利工程有限公司

2009年11月1日
目 录

l、工程说明
2、施工方案编制依据及范围
3、施工总体方案
4、主要工程的施工程序、方法、质量控制及说明
5、工程质量保证措施
6、安全生产措施
7、环境保护及文明施工保证措施
8、工期保证措施
9、冬季施工安排及措施
10、雨季施工安排及措施
11、施工总平面布置
12、总体施工进度

1.1工程说明
1.1.1工程概况
本工程为王屋山—黛眉山世界地质公园王屋山部分封门口园区基础设施建设项目（一标段：逢石河东岸护坡）工程。建设地点：济源市下冶镇。建设规模：砌筑面积11.3万㎡，土方9.3万m3。本工程主要为逢石河东岸护坡工程，护坡方案主要采用浆砌块石护坡：
1、主要采用材料：①浆砌石块石，取自山内块石；②天然级配碎石，取自河道内河石，分层压实，每层30cm，压实度不小于0.96。
2、底部挡墙和中部平台以C15砼灌砌至设计高程，表面以C20砼勾缝，块石均采用M7.5浆砌。
3、伸缩缝：间隔10M，缝内填2cm厚沥青板。
4、挡墙排水孔：间距3米，孔径D=5cm，材料为φ50PVC管。
5、质量标准：达到国家施工验收规范合格标准
6、工期要求：2010年11月30日前完工
1.2本合同工程的工程项目和工作内容
本合同段为本工程第一合同段。
工作内容：土方开挖、土方填筑、浆砌块石、人工种植草皮、青石栏杆。
主要工程数量表
序号
工程名称
单位
工程量
1
建筑物回填土石 沙砾石回填机械夯实
100m3
913.293
2
浆砌块石 护坡平面 砌筑砂浆 M7.5 32.5#
100m3
74.242
3
浆砌块石 挡土墙 砌筑砂浆 M7.5 32.5#
100m3
177.661
4
干砌块石 护底
100m3
14.566
5
人工铺草 满铺
100m2
343.720
6
人工铺筑砂石垫层 碎石垫层 坡面
100m3
742.246
7
1立方挖掘机挖装自卸汽车运输 运距0.5km
100m3
973.256
8
回填种植土
100m3
171.860
9
青石栏杆
M
1074.800
10
砌体勾凸缝 浆砌石32.5c20混凝土粒径20mm
100m2
102.729
2、施工方案编制依据及范围
2.l编制依据及范围
王屋山封门口园区基础设施建设项目工程第一标段施工组织设计的编制依据是：招标文件（包括图纸和答疑文件等）中规定的招标范围、工程数量、工期要求、施工条件和相关的水利水电施工技术规范及标准，并经过现场踏勘，结合本公司ISO9001质量体系手册及程序文件，工程质量安全管理、技术成果，先进的机械设备，技术水平及公司从事水利工程施工的实践经验进行编制。
2.2施工组织
2.2.1组织机构及人员配备
2.2.1.1 施工现场组织机构图
本工程将按《建设工程项目管理规范》（GB/T50326-2001）组织施工，公司授权项目部经理全权负责，施工的组织指挥、管理、协调和控制、代表法人履行合同，对施工质量、安全、工期、经营和环保全面负责。本合同段组建项目经理部，项目经理部设置项目经理一人，技术负责人一人，项目副经理一人。项目经理为企业法人在该项目上的代理人，对该工程项目负总责。项目经理部由六个职能部门组成，分别为工程技术部、质安部、材料设备部、综合管理办公室、资料室。另根据本工程的特点，将本合同段划分为两个工程队（土方施工队、砌筑施工队），工程队下设专业作业组（机械班、砌体施工班、混凝土施工班）。从施工计划安排，施工技术，工程质量安全管理，物资供应到成本核算，均由项目部直接管理，一级核算。项目部各级人员职能分工明确，责任落实到人。项目部组织管理机构图如下图所示：

项目部组织管理机构图

公司总部

项目经理部

项目经理

项目副经理
技术负责人

资
料
室
综
合
办
公
室
施
工
管
理
室
物
资
供
应
室
质
量
安
全
科
工
程
技
术
室

土方施工队
砌筑施工队

2.2.1.2 主要管理人员配备
序号
姓名
职称
科门
拟任职务
1
卢中州
工程师
综合办公室
项目经理
2
权连计
工程师
工程技术室
技术负责人
3
牛洪志
工程师
工程技术室
技术员
4
郑晓国
工程师
工程技术室
技术员
5
张 磊
技术员
施工管理室
施工员
6
汪海洋
技术员
施工管理室
施工员
7
韩华伟
技术员
综合办公室
资料员
8
张珂佳
技术员
综合办公室
资料员
9
刘德仁
技术员
物资供应室
材料员
10
鲁金峰
技术员
质量安全室
质检员
11
谷奎林
技术员
质量安全室
安全员
12
张继华
技术员
质量安全室
安全员
13
卫高丽
技术员
施工管理室
预算员
14
张松敏
技术员
工程技术室
测量员
15
郭红波
技术员
质量安全室
试验员

2.2.1.3 工程劳动力配备计划
工种
人数
管理
人员
挖掘机
司机
汽车
司机
装载机
司机
砌筑工
普工
合计
2009年11月
20
7
20
5
-
10
62
2009年12月
20
7
20
5
-
10
62
2010年1月
20
7
20
5
-
10
62
2010年2月
5
2
6
2
-
2
17
2010年3月
20
30
30
20
150
200
450
2010年4月
20
30
30
20
150
200
450
2010年5月
20
30
30
20
150
200
450
2010年6月
35
30
80
40
200
200
585
2010年7月
35
30
80
40
200
200
585
2010年8月
35
30
80
40
200
200
585
2010年9月
20
20
50
20
100
200
410
2010年10月
20
10
40
10
50
100
230
2010年11月
10
5
10
5
-
20
50

2.2.2 主要施工机械、设备供应计划
2.2.2.1满足工程施工所需的机械数量及供应计划：
序号
名称
型号
购置
年份
产地
数量
备注
1
挖掘机
CAT320C
2004
徐州
1台

2
挖掘机
大宇225-7
2005
韩国
2台

3
挖掘机
小松200
2000
日本
1台

4
装载机
厦工50c
2005
厦门
1台

5
装载机
柳工50
2006
柳州
1台

6
推土机
上海140
2004
上海
1台

7
工程车
斯太尔
2006
陕西
4台

8
东风翻斗车
东风
2007
湖北
4台

2.2.2.2测量、实验检测、仪器设备数量及供应计划：
序号
设备、器具名称
规格、型号
数量
备注
1
全站仪
KF5-442
1台

2
水准仪
DS3
1台

3
钢卷尺
50米
2把

4
砼、砂浆试模

各两套

5
电子秤
30Kg
1台

6
天平

1台

7
灌砂筒
15cm
1套

2.2.3工程队承担的工程项目安排
2.2.3.1土方施工队：负责土方工程施工，包括土方开挖、土方运输、土方填筑、弃土的外运等作业，本施工队主要采用机械化施工。
2.2.3.2护坡施工队：负责除机械土方施工队承担工作以外的其他所有现场施工，包括M7.5浆砌块石护坡、浆砌石挡土墙、条石台阶、C15混凝土垫层、干砌片石、草皮护坡等施工作业。
2.2.4专业施工组的设置及其工作范围
工程队下设的专业施工作业组：机械施工班、砌体施工班、混凝土施工班。
机械施工班负责土方的开挖及运输、大堤土方填筑，以及机械设备的维修及保养。主要工程机械有挖掘机、装载机、推土机、自卸汽车、振动碾等。
砌体施工班负责浆砌石砌筑工作等砌体施工作业。
混凝土施工组负责现浇混凝土的施工，包括模板制作与安装、混凝土浇筑及养护等施工作业。
3、施工总体方案
根据王屋山封门口园区基础设施建设项目第一标段的招标文件、招标图纸，结合现场踏勘情况，制定如下施工方案。
总体施工程序：施工准备→人工湖土方开挖→堤身土方填筑→边坡防护（块石砌筑、种植草皮）→堤坝道路→栏杆制作安装。
3.1施工准备，根据建设单位提供的规划红线、界线及水准点并严格按照设计施工图纸进行观测建筑物定位控制布设及高程引测。
根据施工设计图纸设置河岸线的轴线控制，并在施工现场内布设相应的控制点，计算各控制点的坐标，具体位置施工时作出详细布置。对现场的轴线、水准点、控制点做好明显标记并采取相应的保护措施，并做好各点的复核单，由业主及监理、设计单位复核及签章。
各点投线时采用全站仪、J2经纬仪、DS3水准仪。另根据业主提供的水准点，使用DS3水准仪，不受施工影响处设置临时水准点六处，作为以后高程引测的基准，并不定时进行校核。
本建设定位起始点与红线间平面位置误差控制在±30-±50MM之间，高程引测误差控制在±30MM内。
3.2土方的开挖与填筑，采用机械化施工。主要机械设备推土机，挖掘机，装载机，自卸汽车，振动压路机等。场地清理：推土机配合挖掘机清表，自卸汽车运输；土方开挖：①推土机集料、②挖掘机装土，自卸汽车运输；土方填筑：推土机整平，压路机压实；堤、河修坡：挖掘机配合人工修整。
3.3边坡防护，堤坝的边坡防护主要采用块石砌筑及人工种植草皮。块石砌筑，砌石时先在基础面铺设一层5cm厚砂浆，砂浆铺设好后随即进行浆砌石施工，做到随铺随砌。砂浆根据砂浆配合比用砂浆搅拌机拌和；砌石体采用铺筑法砌筑，砂浆稠度控制在30～50mm。砌体分皮卧砌、上下错缝、内外搭砌。石块间较大的空隙先填砂浆，后用碎块或片石嵌实。砌体每日的砌筑高度控制在1.2m以下，并按设计要求设置伸缩缝和排水孔。
4 主要工程施工工序、方法、质量控制及说明
4.1 土方工程施工
本工程土方开挖30万m3，土方填筑91300m3。
4.1.1施工程序
大堤的施工程序为:
测量放样→土方开挖→堤基开挖、堤基处理→铺料→压实→填筑设计高程→坡面修整
4.1.2土方开挖
4.1.2.1测量放线
施工中，严格按照规范和设计要求操作。在接到监理工程师交桩指令后，认真做好交桩和资料交接记录，组织专业测量技术人员认真制定测量方案和工艺，并做好测量设备仪器及人员的准备。依照制定的测量方案，对角点桩、转点桩及导线点桩、中桩、建筑物起点桩、终点桩，使用水准仪及全站仪进行复核、验桩，对重要的标桩进行栓桩，所栓桩应不受施工影响，并予以醒目标识，且加以认真保护，作为施工全过程中测量复线的依据。在施工中要经常组织测量人员进行复核，确保堤线型的正确，直至工程竣工验收。
为便于施工和控制堤、河土方的开挖和填筑以及堤主体建筑物结构的高程控制，利用给定的水准高程控制点采用闭合水准测量（或附合水准测量）的方法，加密设临时水准桩，临时水准桩在方木桩项部钉铁丁，四周护以混凝土埋设在便于施工和利于保护的位置上，编号并做好标记。
根据给定的各控制点进行加密测设控制，反复校核无误并满足精度要求后，进行测量放线和高程控制测量，定出堤、河轴线、开口边线。同时按要求将控制网资料报监理工程师审批。每完成一个开挖段应及时进行轴线、断面和高程复测，以确保不超挖和欠挖。
4.1.2.2土方开挖
开挖时自上而下，按图纸指定的边坡坡率进行分层开挖。
土方地段的挖方堤身施工标高，应考虑因压实而产生的下沉量，其值由试验确定。取土时进行分层开挖，形成的土坑应设置一定的坡面，以防积水影响土源质量，同时在坡面的低侧，设置排水沟，随时排除积水，土坑内不容许留置散土。
开挖前应对表层的树木、树根、草皮、灌木等不适宜材料进行清除，开挖中应保证边坡的稳定，排水畅通。开挖不得有碍周围地区的自然排水，也不得增加对天然排水系统的冲刷，防止水土流失。
取土和运输过程中不得损害自然环境和原有道路，对运输便道应经常加以维护，确保畅通。
4.1.2.3边坡整修
堤、河边坡拟采用挖掘机与人工配合整修，挖掘机粗清，人工挖除土保护层，挖掘机清运出边坡。挖掘机整修时严禁扰动渠道边坡建基面，对已扰动的部位应分层碾压夯实。再人工按设计高程、断面，拉线控制清坡，以保证坡面平顺，无鼓肚或凹陷、尖角或土棱，并符合设计要求。
4.1.2.4堤基表土的清除及开挖
表土系指包含细根须、草木植物、覆盖草等的表层有机质土壤，我们将根据合同要求的深度清除表土，并运至指定弃碴场堆放。同时，表土剥离的范围在大堤轮廓线外延伸50cm，在此剥离范围外的表土不得扰动。土方开挖将按设计要求严格执行，表土清除深度要求不小于30cm，填方区堤坡采用人工开挖挖成设计阶梯状，以利于新老土的结合；表土的清除及开挖采用2台挖掘机进行，切土时要根据土质的情况，尽量采用最大切土深度在最短距离内完成，以便缩短低速运行时间，提高工效，然后直接由自卸汽车运至指定弃碴场弃料。对于局部机械达不到的地方辅以人工清除，直至验收合格为止。
4.1.3堤身填筑
a．施工程序
拟采用堤身填筑施工程序如下：
现场取样，原材送检

测量放线

土方开采
施工测量放样

填筑面清基和开挖
运输至填筑堤面

合格
自检
铺土

下一循环施工

平整

复核

压实

完工

b．施工设备的配置
根据施工强度确定开挖、运输、铺料、压实设备，对于本合同段主要由开挖设备确定。堤身分段填筑实际强度除考虑设计强度（设计工程量/工期）外，还同时考虑堤身沉陷、削坡处理，事故处理，降雨和气温、土料设计容重与天然干容重比等影响因素。
根据工程实际情况及我公司对同类工程的施工经验，决定采用1.0m3挖掘机挖土，8t自卸汽车运土，59kw型推土机集料与平土，20t振动压路机碾压。
考虑平均每天工作10～12小时，1m3挖掘机需用量5台，8t自卸车20台，配置59kw推土机2台，20吨振动压路机2台。
c．填筑
在堤防土方填筑时，施工铺土厚度为0.5m，20t振动压路机碾压遍数为8遍，在现实操作中，将根据试验结果进行调整，以保证达到设计压实度，确保工程施工质量和进度。
填筑前先对基础进行验收，并按设计图放样，设立样桩。
沿大堤纵向采用铺、平、压、质检四道工序，流水作业；对碾压机械碾压不到的死角，将辅以夯具进行夯实。
按土料含水量及压实最优含水量，上、下层及各层与老堤结合部位，每次填筑前需进行刨毛处理。
接头与接坡处理：采用水平分层从底处开始逐层向上填筑，相邻段保持高差不超过2m，各施工段间按1：3～1：5的斜坡面（或工程师指定的斜坡）相接。靠边坡铺筑时，超出设计边线一定余量，并在施工中将堤身两侧的护坡地铺筑平整。堤身接缝坡间随填筑上升进行削坡，刨毛处理，接缝面搭接3.0～3.5m。
d.边坡修缮
在堤防填筑完成后，按照设计要求的1：2坡度，利用推土机及人工配合进行边坡的修缮处理。
4.1.4冬、雨季施工
雨天施工时，及时收听当地天气预报广播，雨前及时压实作业面，并做成中央凸起向两侧微倾。当降小雨时应停止施工，在大堤已填筑区域开沟导排雨水，下雨时或雨后禁止车辆通行，不得践踏堤面。只有当料场土料及填筑面内积水、泥浆等全部排干，土料含水率符合填筑要求后才能重新开始填筑施工。雨后恢复施工时，填筑面先做晾晒、复压处理，必要时对表层再次进行清理，并经质检合格后才复工。
一般情况下不在负温下施工。低温季节施工时，要取正温土料，装土、铺土、碾压、取样等工序，都采取快速连续作业，保证土料压实时在气温-1℃以上进行，同时填土中不得夹冰雪。
4.1.5质量控制及检验措施
在施工过程中认真执行各种规程规范，建立并完善一套质量保证体系，设立质检部门和人员进行工程自检，并积极配合和接受工程师和业主的监督检查和验收，妥善保管检测成果。严格执行在前一道工序验收后方再进行下一道工序的施工。
a．土料质量控制
主要测定含水量，每天每班均以目测、手测法并辅以简易试验进行土质和天然含水量的检测，如土质有较大变化，要重新做土工试验复检；如含水量变化较大，则进行排水、翻晒或洒水处理，直至达到要求，方才上堤填筑。
b．堤基清理质量控制
清基时根据设计要求，将表层石块、淤泥、腐殖土、杂填土、泥炭以及杂物等清除干净。在上土前将堤基平整压实。清基范围应超出设计边线50cm。
堤基清理后，随时作好基面保护，并及时报检。
c．堤身填筑质量控制
填筑前先进行压实试验，填筑时施工参数与压实试验参数相符。堤身填筑每次检测的施工作业面当采用大型碾压机械筑堤时不应小于600m2，人工或小型机具筑堤时应小于300m2；每层取样数量：自检时控制在填筑量每100m3～150m3取样一个；抽检量可为自检量的1/3，但至少应有3个。保证压实质量符合规范要求及压实度不小于0.97。干密度合格率为100％。
土堤外观质量保证符合规范质量合格标准和工程师要求，保证大堤竣工后的实际堤顶线、堤坡线与设计轮廓线在平面允许误差-5～+15cm范围内。始终保持坡面平整。
碾压土堤外观质量合格标准表
检查项目
允许偏差（cm）
或规定要求
检查频率
检查方法
堤轴线偏差
±15
每200延米测4点
用全站仪测
高程
堤顶
0～＋15
每200延米测4点
用水准仪测
平台顶
－10～＋15
宽度
堤顶
－5～＋15
每200延米测4点
用皮尺量
平台顶
－10～＋15
边坡
坡度
不陡于设计值
每200延米测4点
用水准仪测
和用皮尺量

平顺度
目测平顺

d．工程验收
土方填筑前，应按工程师的指示进行基础面清理质量的检查和验收、对现场生产性试验选定的施工碾压参数及其各项试验成果的检查和验收。
施工过程中对填筑体的每一层填筑面，应按合同条款的规定进行工程隐蔽部位的验收。
分部位填筑工程完工后，先进行自检，然后按工程师的要求和规定及时报请工程师进行检查验收。验收严格按照按合同文件和《堤防工程施工规范》SL260-98、《堤防工程施工质量评定与验收规程》SL239-1999、《碾压式土石坝施工规范》DL/T5129-2001中单元工程质量等级评定标准规定的有关内容和办法执行。
4.1.6 安全措施
a．开挖边坡土方，严禁切割坡脚，以防导致边坡失稳；当在软土地段，不得在挖方上侧堆土。
b．机械行驶道路应平整、合理放坡；必要时，底部应铺设枕木、钢板或路基箱垫道，防止作业时下陷；在饱和软土地段开挖土方；应先降低地下水位，防止设备下陷或基土产生侧移。
c．机械挖土应分层进行，合理放坡，防止塌方、溜坡等造成机械倾翻、淹埋等事故。用推土机回填，铲刀不得超出坡沿，以防倾覆。陡坡地段推土需设专人指挥，严禁在陡坡上转弯。正车上坡和倒车下坡的上下坡度不得超过35°，横坡不得超过10°。
d．机械施工区域禁止无关人员进入场地内。挖掘机工作回转半径范围内不得站人或进行其他作业。挖掘机、装载机卸土，应待汽车停稳后进行，不得将铲斗从运输汽车驾驶室顶部越过；装土时任何人都不得停留在装土车上。
e．挖掘机操作和汽车装土行驶要听从现场指挥；所有车辆必须严格按规定的开行线路行驶，防止撞车。
f．非机电设备操作人员不准擅自动用机电设备。使用蛙式打夯机时，要两个人操作，其中一人负责移动胶皮线。操作夯机人员，必须戴胶皮手套，以防触电。打夯时要精神集中，两机平行间距不得小于3m；在同一夯行路线上，前后距离不得小于10m。
g．碾压机械制动器必须保持良好，机械碾压运行中，碾轮边距填方边缘应大于500mm，以防发生溜坡倾倒。停车时应将制动器制动住，并楔紧滚轮，禁止在坡道上停车。
h．冬期、雨期施工，运输机械和行驶道路应采取防滑措施，以保证行车安全。
4.2人工湖施工
4.2.1测量放线
施工中，严格按照规范和设计要求操作。组织专业测量技术人员认真制定测量方案和工艺，并做好测量设备仪器及人员的准备。依照制定的测量方案以及图纸设计要求，使用全站仪进行布桩、复核、验桩，对重要的标桩进行栓桩，所栓桩应不受施工影响，并予以醒目标识，且加以认真保护，作为施工全过程中测量复线的依据。在施工中要经常组织测量人员进行复核，确保人工湖湖底施工的正确，直至工程竣工验收。
为便于施工和控制人工湖土方的开挖以及人工湖的高程控制，利用给定的水准高程控制点采用闭合水准测量（或附合水准测量）的方法，加密设临时水准桩，临时水准桩在方木桩项部钉铁丁，编号并做好标记。
根据给定的各控制点进行加密测设控制，反复校核无误并满足精度要求后，进行测量放线和高程控制测量，定出堤边线、人工湖高程线。同时按要求将控制网资料报监理工程师审批。每完成一个开挖段应及时进行轴线、断面和高程复测，以确保不超挖和欠挖。
4.2.2土方开挖
开挖时自上而下，按图纸指定的边坡坡率进行分层开挖。
开挖前应对表层的树木、树根、草皮、灌木等不适宜材料进行清除，开挖中应保证堤防边坡的稳定。按照库区水位下降的高程，合理安排挖运机械。
4.2.3湖底处理
待开挖到人工湖设计湖底高程时，对全部湖底进行高程复核，做50cm红土防渗层，机械压实。
4.3防护工程施工
4.3.1混凝土工程
4.3.1.1 模板施工
1) 所有模板的原材料供应、储存、设计、制作、安装支撑及拆除都按照《水工混凝土施工规范》和《水电水利工程模板施工规范》DL/T5110-2000的要求进行。模板采用定型组合钢模，钢模宽度为300 mm，钢板厚度为2.5 mm；预制混凝土采用特制钢模板。在施工中根据进度，配备足够周转的模板及支撑。模板安装前，对其进行清洗，清除表面干砂浆或杂物，并涂刷石蜡。模板固定必须稳靠，满足强度、抗倾覆要求；模板之间接缝平整严密。
2) 模板拆除
及时拆除模板，将有利于模板周转和加快工程进度，拆模要掌握时机，使混凝土达到必要的强度。经计算和试验复核，混凝土结构物实际强度已能承受自重及其它实际荷载时，在经工程师批准后，方能提前拆模。拆模时，应根据锚固情况，分批拆除锚固连接件，防止大片模板坠落。
现浇结构的模板拆除时的混凝土强度，除符合设计图纸的规定外，还将遵守下列规定：不承重侧面模板的拆除，在混凝土强度达到其表面及棱角不因拆模而损伤时，方才拆除；在墩、墙和柱部位在其强度不低于3.5MPa时，方才拆除；
3) 拆模施工要点
模板的拆除使用专门工具，并小心谨慎，以避免混凝土表面损坏。在需要将模板及混凝土分开的地方只能用木楔块进行分离，不能使用金属楔块、钢筋或类似工具，以免模板拆卸过程中造成混凝土损坏。
拆模时不用力过猛过急，拆下的模板、支架及配件及时清理、维修，并分类堆存，妥善保管。
拆模程序是后支的先拆，先支的后拆。
加强保护，拆除后逐块传递下来，不抛掷，拆下后，即清理干净，板面涂油。按规格分类堆放整齐，以利再用。
4) 模板工程质量控制：
模板和支架的设计严格按照DL/T5110-2000《水电水利工程模板施工规范》的要求进行，模板及其支承结构的材料、质量，符合规范和设计要求；
模板及支撑有足够的强度、刚度和稳定性，能可靠地承受新浇混凝土的重量和侧压力，以及在施工过程中所产生的荷载，并不致发生不允许的下沉与变形，模板的内侧面平整，拉缝严密，不漏浆；
模板安装后仔细检查各部位构件是否牢固，在浇灌混凝土过程中有专人护模，如发现变形，松动等现象，及时修整加固；
固定在模板上的预埋件和预留洞均不遗漏，安装牢固，位置准确；
4.3.1.2 混凝土施工
混凝土施工是本工程技术管理和质量控制的重点之一，由项目技术负责人全面负责，成立以项目总工牵头的混凝土质量监控小组，对混凝土配合比，混凝土搅拌、运输、浇筑、养护全过程实行监控，并对搅拌站现场浇筑的有关工程技术人员进行书面技术交底。
a．原材料的质量要求
水泥：本工程水泥采用32.5级普通硅酸盐水泥。
水泥进场时，应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并按同一生产厂家、同一等级、同一品种、同一批次，且连续进场的水泥，抽样送检，对其强度、安定性等复验，复验报告合格后方能投入使用。
骨料：采用砂石厂的5～40mm卵石和中砂，所用粗细骨料的质量必须符合国家现行标准《普通混凝土用碎石或卵石质量标准及检验方法》及《 普通混凝土用砂质量标准及检验方法》，并按要求送检做级配实验.
外加剂：按设计要求选用，并通过试配确定。
水：采用饮用水。
混凝土的配合比：混凝土强度等级按不同部位有不同的要求，混凝土配合比中的各种原材料比例，均应现场抽样送试验室试配确定。挡土墙垫层采用c15混凝土，砌体勾凸缝采用c20混凝土。
b．施工准备
根据工程对象、结构特点，结合具体条件，研究制定混凝土浇筑的施工方案。
机具准备及检查：搅拌机、运输车、料斗、串筒、振动器等机具设备按需要准备充足，并考虑发生故障时的修理间。所用的机具均在浇筑前进行检查和试运转，同时配有专职技工，随时检修。浇筑前，查实一次浇筑完结或浇筑至某施工缝前的工程材料，以免停工待料。
在混凝土浇筑期间，保证水、电、照明不中断。为了防备临时停水停电，事先浇筑地点贮备一定数量的原材料（如砂、石、水泥、水等）和人工拌合捣固用的工具，以防出现意外的施工停歇缝。
加强气象预测预报的联系工作。在混凝土施工阶段掌握天气的变化情况，特别在雨季，更加注意，以保证连续浇筑的顺利进行，确保混凝土质量。根据工程需要和季节施工特点，准备好在浇筑过程所发生的抽水设备和防雨等物质。
在浇筑混凝土前，模板内的垃圾、木片、刨花、锯屑、泥土、鳞落的铁皮等杂物，清除干净。
检查安全设施、劳动配备是否妥当，能否满足浇筑速度的要求。
c．混凝土的拌制
混凝土采用现场搅拌站供应，搅拌站开盘前，测定砂、石含水率与含泥量，并根据测试结果调整材料用量，提出施工配合比。搅拌站边设台称，砂、石材料做到车车过磅。混凝土搅拌站悬挂施工配合比标牌，注明每立方不同强度等级混凝土，所需材料用量及每料斗砂、石、水泥、掺和料和外加剂的用量。配合比由专人负责掌握，掺和料与外加剂根据每拌次的用量，用固定的量具量取，与水泥同时倒入料斗中，搅拌时，以保证砂、石、水泥、外加剂完全拌和均匀，颜色一致为准。本工程采用0.35m3混凝土搅拌机，混凝土坍落度为3～5cm。
施工过程中，现场应及时、经常测定砂、石的含水率，调整用水量，确保混凝土的水灰比。
搅拌点周围要经常清理，搅拌完后要及时清洗工具和机内的余料。
d．混凝土的运输
混凝土采用机械运输为主。
拌制好的混凝土，从拌制到浇筑的时间不能超过混凝土的初凝时间，混凝土在运输过程中如出现离析分层现象，必须在浇筑前进行二次搅拌，混凝土运输还必须保证浇筑工作的连续进行，混凝土从拌制好到浇筑完毕的延续时间不宜超过如下所列的规定：
气温（℃）
混凝土运输时间（min）
20～30
30
10～20
45
5～10
60
e．混凝土的浇筑
混凝土采用采用插入式振捣器振捣密实。
混凝土浇筑前搞好表层清洗工作，清除表层积水，施工缝面按要求铺设2～3cm水泥砂浆。混凝土初凝后应冲毛，并及时搞好养护。
f．混凝土的养护
混凝土浇筑完毕后，在12小时内开始对混凝土覆盖并保湿养护，浇水湿润养护不少于7d。
混凝土强度达到规范规定的强度前，不得在其上踩踏或安装模板及支架。
混凝土浇水次数以保持混凝土处于湿润状态为准，且养护用的水采用饮用水。
4.3.1.3 冬雨季施工
冬季施工时气温低，若再遇到气温骤降（如寒潮袭击），将会出现由于大体积混凝土内外温差过大，使混凝土表面产生裂缝，从而影响混凝土质量，因此为了保证混凝土施工质量，在冬季施工时，如果气温低于3℃时，将停止混凝土浇筑，已浇筑的混凝土用绒毛毡或彩条布覆盖保暖，保证混凝土不被冻裂。雨季施工为了防止骤降暴雨影响混凝土质量，刚浇筑的混凝土将采取彩条布覆盖的措施，保证新浇混凝土不被雨水直接冲刷。
4.3.1.4施工质量控制、检查与验收
a．质量控制
在混凝土浇筑之前，我单位将按工程师要求对发包人提供的用于工程材料水泥、砂、卵石等进行质量检验，经检查合格后使用。
混凝土生产前，检验拌和设备的性能，发现问题及时更换设备，施工中经常检验混凝土的均匀性、适宜的拌和时间、衡器的准确性、机器及叶片的磨损程度等。
混凝土的配合比在通过试验并报工程师批准确定后，配料严格按工程师批准的配比进行。在生产过程中混凝土，按照要求进行各种抽样检查或试验，及时整理各项试验成果，报告工程师，一旦发现混凝土质量不合格，尽快查找原因，提出相应的处理措施，征得工程师同意后执行，对不合格的混凝土进行返工。
混凝土在运输中尽量减少损失和污染，在混凝土入仓后立即振捣，在初凝后根据工程师指示对接合面采用高压水枪冲毛，及时养护已浇筑的混凝土，在其表面覆盖湿润的麻袋或草帘。雨天施工应对浇筑仓面采取防雨措施。上层混凝土施工前，对仓面进行清理，清除积水、乳浆皮、松散的水泥砂浆及其他杂物。
模板的拆除在混凝土达到一定强度后，根据工程师的指示进行。
b．质量检查与验收
在混凝土施工前，进行材料质量检查。在施工过程中，对混凝土的拌制、运输和浇筑实行全过程质量检查，对模板的安装偏差、固定进行检查，对存在问题根据工程师指示予以更改，同时按要求作好混凝土成型试件制作工作。混凝土浇筑完成后，作好混凝土试件的抗压、抗拉强度试验和工程师要求的其他试验，提供试验报告。配合工程师搞好单元和分部工程质量评定工作。在混凝土主体工程竣工后，向验收小组申请竣工验收，并呈报全过程质量检查资料、测试资料、成果资料、工程质量报告、工程竣工报告和技术总结等。当验收有异议时，及时进行处理，直至验收合格为止。
4.3.1.5 安全措施
a．模板工程
拆下的支撑、木档，要随即拔掉上面的钉子，并整齐堆放，防止“朝天钉”伤人。
在拆除模板过程中，如发现混凝土有影响结构安全、质量问题时，应暂停拆除，经处理后，方可继续拆模。
b．混凝土工程
混凝土搅拌开始前，应对搅拌机及配套机械进行无负荷试运转，检查运转正常，运输道路畅通，然后始可开机工作。
搅拌机运转时，严禁将锹等工具伸入罐内，必须进罐扒混凝土时，要停机进行。工作完毕，应将拌筒清洗干净。搅拌机上料斗提升后，斗下禁止人员通行。如必须在斗下清渣时，须将升降料斗用钢管架住，并停机，切断电源，以免升降料斗落下伤人。
采用手推车运输混凝土时，不得争先抢道，装车不应过满；卸车时应有挡车措施，不得用力过猛或撒把，以防车把伤人。
使用溜槽及串筒下料时，溜槽与串筒必须牢固地固定，人员不得直接站在溜槽帮上操作。
4.3.2 浆砌石挡土墙
4.3.2.1主要工程量
本工程浆砌石工程量为30000m3。本标段所用石料均从石料场采购，由供应商汽车运至工地。砌筑用M7.5砂浆采用0.2m3砂浆拌和机拌和，机械运到砌筑地点，块石料采用机械运到填筑地点，人工砌筑。
4.3.2.2浆砌石施工流程
测量放样→基础整修→铺筑垫层→块石运输到位→选石料→砂浆拌制、运输→挡土墙砌筑→勾缝→养护
4.3.2.3材料质量要求
砌体石料应坚实新鲜，无风化剥落层或裂缝，石材表面无污垢、水锈等杂质。除少量用于塞缝的片石外，块石要求上下两面平行且大致平整，无尖角、薄边，块厚应大于20cm，块石外露面需修琢加工。使用前，按照招标文件的要求进行其标号和物理力学指标的测定，并将测定结果书面报送工程师，经工程师同意后，方能用于工程。
砌体用砂的细度模数一般为2.5～3.0，砂的粒径为0.15～5mm。砌筑用水泥按每次用量从水泥库中提取，受潮结块的水泥禁止使用。水从外河或内湖中抽取。
4.3.2.4砂浆生产
砂浆严格按招标文件要求进行配料，砂的配料误差不得大于5%，水的配量误差不大于1%。砂浆应符合施工图的设计标号、和易性，具有良好保水性能。砂浆必须拌合均匀，一次拌料应在其凝结之前使用完毕。砂浆的配合比由试验确定并报工程师批准使用，并随拌随用。勾缝砂浆单独拌制，严禁与砌体砂浆混用。
砂浆采用0.2m3砂浆拌和机拌制，拌和时间3分钟，局部少量砂浆用人工拌制，水泥和泥砂一起先干拌三遍，然后湿拌至色泽均匀止，用小斗车运送至砌石部位。
4.3.2.5浆砌石砌筑
a．砌筑前先将基底清理干净，砌筑采用座浆砌筑的方法施工，砌石前先在基础面上铺一层15cm厚的C15混凝土垫层，然后再安放石块。浆砌石采用人工挑运块石、砂浆入仓，人工砌筑。在铺砌前，石料先洒水湿润，使其表面充
