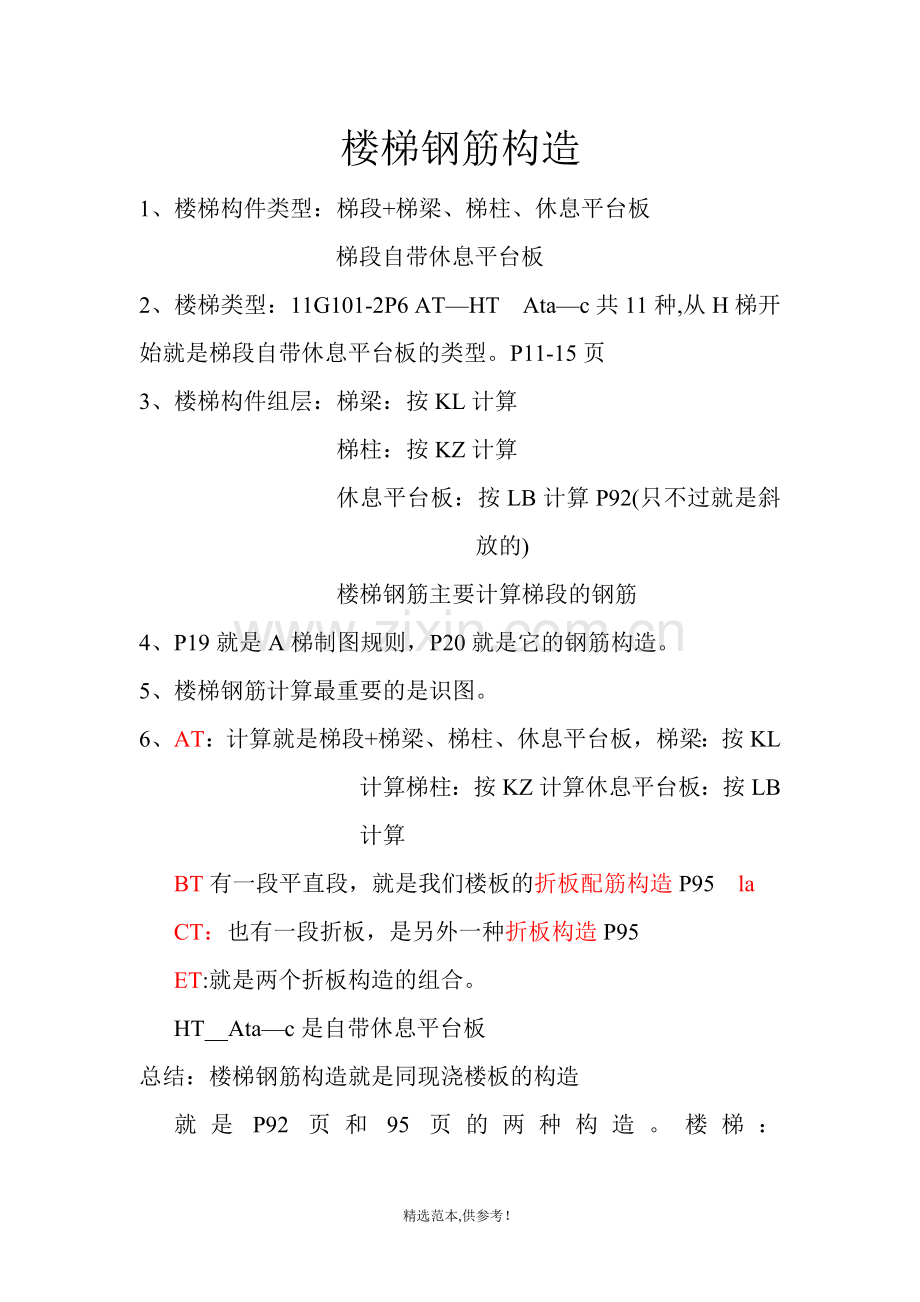

楼梯钢筋构造
1、楼梯构件类型：梯段+梯梁、梯柱、休息平台板
梯段自带休息平台板
2、楼梯类型：11G101-2P6 AT—HT Ata—c共11种,从H梯开始就是梯段自带休息平台板的类型。P11-15页
3、楼梯构件组层：梯梁：按KL计算
梯柱：按KZ计算
休息平台板：按LB计算P92(只不过就是斜放的)
楼梯钢筋主要计算梯段的钢筋
4、P19就是A梯制图规则，P20就是它的钢筋构造。
5、楼梯钢筋计算最重要的是识图。
6、AT：计算就是梯段+梯梁、梯柱、休息平台板，梯梁：按KL计算梯柱：按KZ计算休息平台板：按LB计算
BT有一段平直段，就是我们楼板的折板配筋构造P95 la
CT：也有一段折板，是另外一种折板构造P95
ET:就是两个折板构造的组合。
HT__Ata—c是自带休息平台板
总结：楼梯钢筋构造就是同现浇楼板的构造
就是P92页和95页的两种构造。楼梯：
BT

折板配筋构造

楼梯梯段最重要的是计算斜长，11G-101没有给出斜长怎么计算，老图集03G101给了P17页有个公式：

梯板顶筋：A、支座负筋-1、长度-低支座负筋
高支座负筋-伸入板内为一个锚固长度
伸入梁内弯折
2、 根数
B、支座负筋的分布筋-长度
根数：起步距离为50
起步距离为2/S
每一踏步为一根分布筋
楼梯构件钢筋楼梯段的计算公式：AT
1、 底部受力钢筋长度=梯板水平投影净长*K+伸入左支座内长度+伸入右支座内长度+弯钩*2（只有光园筋有）,
根数=（梯段宽-@）/@+1
梯板水平投影净长Ln,
斜度系数：
伸入左支座内长度：max（5d，b/2）
伸入右支座内长度: max（5d，b/2）
弯钩：6.25d
底板受力筋长度=ln*K+ max（5d，b/2）*2+6.25d*2
楼梯斜跑梯板受力筋根数：=（梯板净宽Kn-2c/受力筋间距S+1(Kn-2c)/S+1（取整）
2、 底部分布筋长=梯段宽Kn-2c+弯钩*2，Kn-2c+6.25d*2
根数=（水平投影长*K-2个起步距离）/@+1
3、 上端支座负筋长=水平投影长*K+（梁宽-c）*K+15d,
根数=（水平投影净跨*K-起步距离*2）/分布筋@+1
起步距离判段：为50MM
1) 梯段分布筋根数=（Ln*K-50*2）/S+1(取整)
楼板投影净跨Ln,斜长度系数K起步距离50mm，分布筋@50为S，
梯段分布筋根数=（Ln*K-50*2）/S+1(取整)
2) 起步距离为S/2
梯段分布筋根数=（Ln*K-S）/S+1(取整)
3) 起步距离为bs*k/2,
梯段分布筋根数=（Ln*K- bs*k/2,）/S+1(取整)
7、 梯板上端支座负筋长度计算

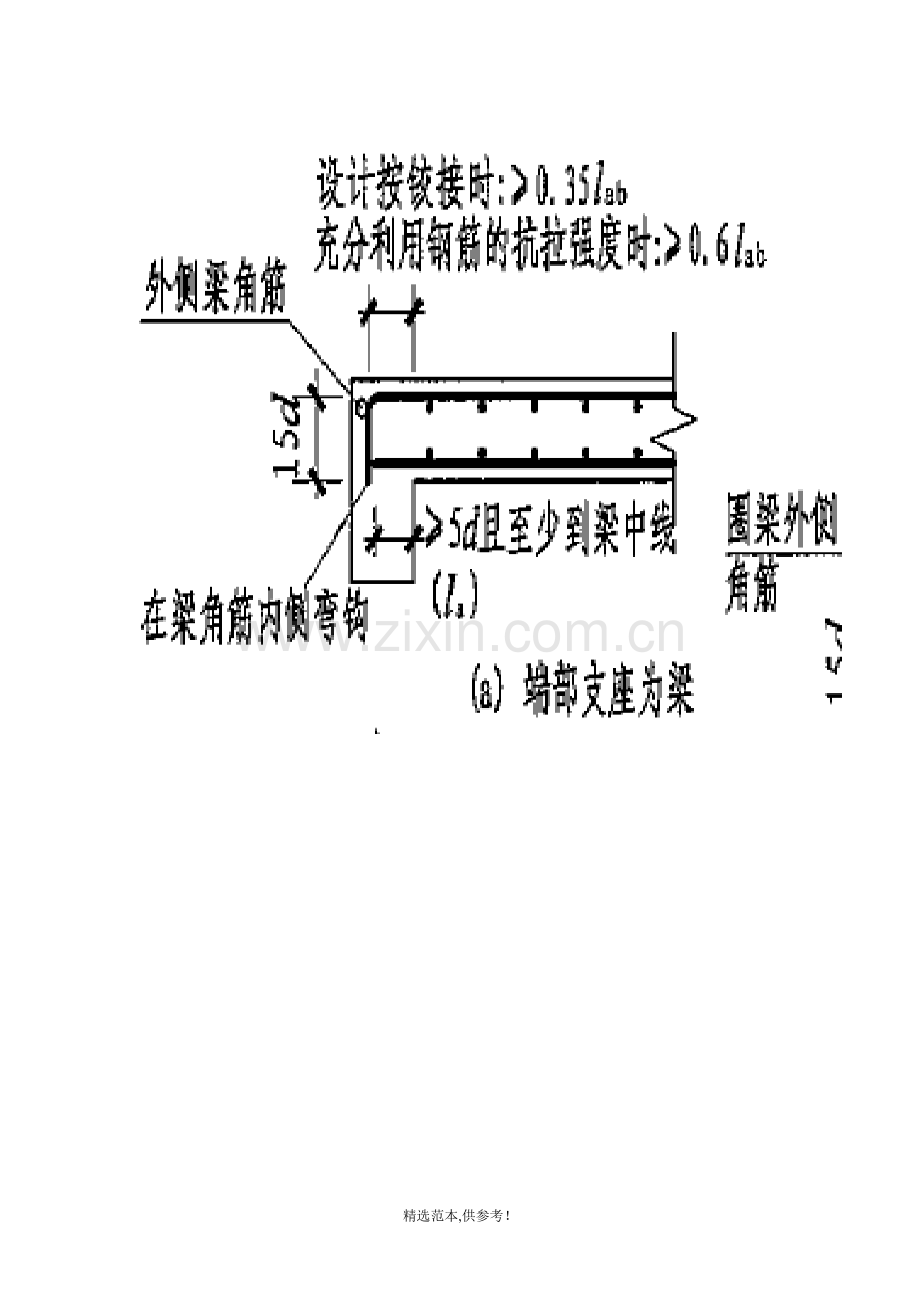

底端支座负筋=斜段长+h(梯板厚)-c+0.35lab(或0.6lab)+15d
高端支座负筋=斜段长+h-c+la
当总锚长不满足la时可伸入支座弯折15d，伸入支座内长度应大于等于0.35lab大于等于（0.6lab）
8、 梯板顶部支座负筋根数计算：
楼板受力筋根数=（楼板净宽Kn-2c）/受力筋间距S+1
楼板受力筋根数=（Kn-2c）/S+1(取整)
9、 梯板顶部支座负筋分布筋长度计算
分布筋长度=梯板净宽Kn-保护层c*2+弯钩*2
分布筋长度= Kn-2c+6.25d*2
10、 梯板顶部支座负筋分布筋根数计算
梯板单个支座负筋的分布筋根数=（支座负筋伸入板内直投影长度*斜长系数-起步距离*2）/支座负筋的分布筋间距+1
支座负筋伸入板内直投影长度：Ln/4(或按标注长度)
斜长系数：K
起步距离：50mm
支座负筋的分布筋间距：S
起步距离判段：
1) 起步距离为50MM
梯板分布筋根数=（Ln/4(或按标注长度)*K-50*2）/S+1(取整)
2) 起步距离为S/2
梯板分布筋根数=（Ln/4(或按标注长度)*K-S）/S+1(取整)
3) 起步距离为bs*k/2,
梯板分布筋根数=（Ln/4(或按标注长度)*K- bs*k）/S+1(取整)
其他TzTL同KLKZ.
