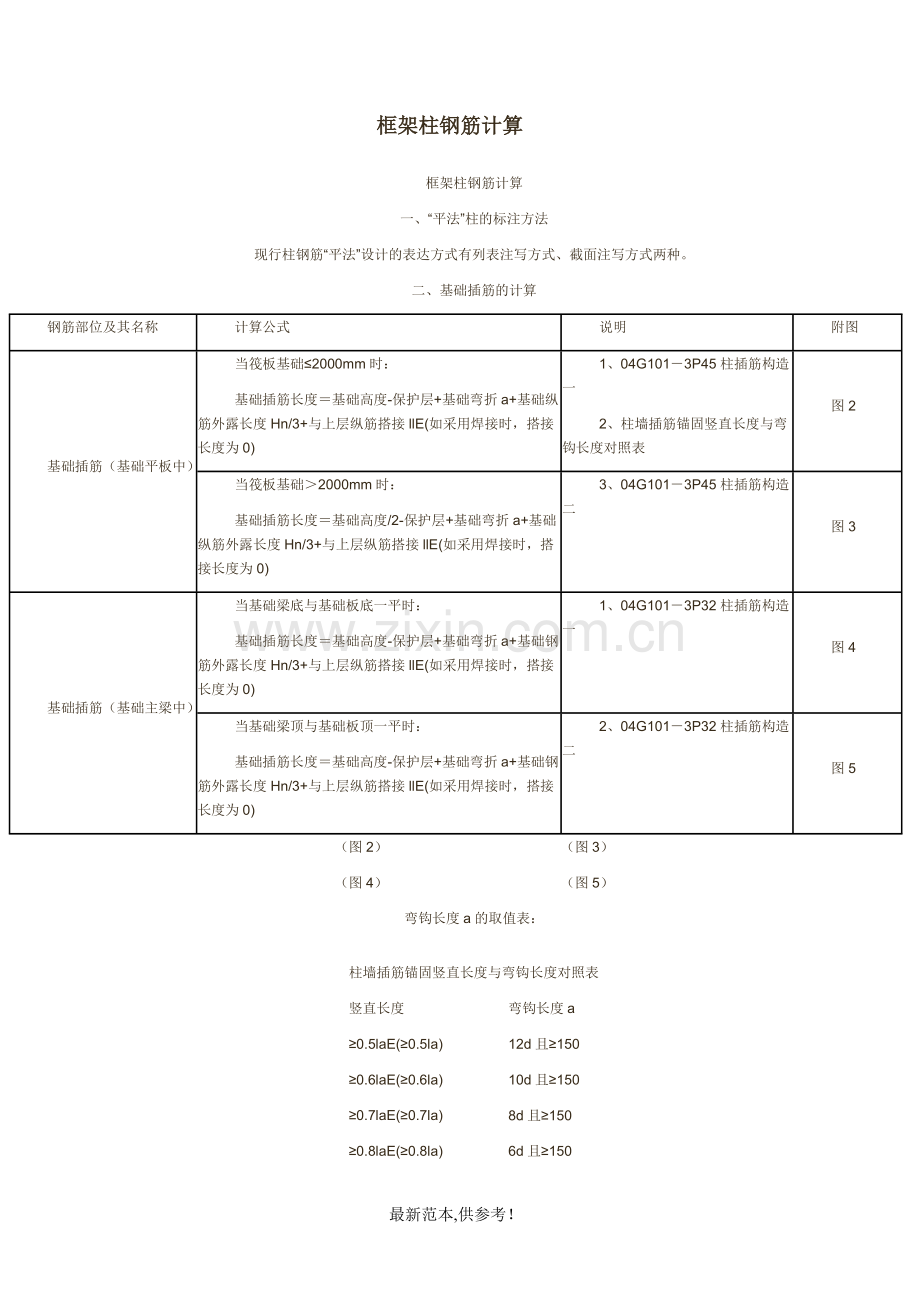

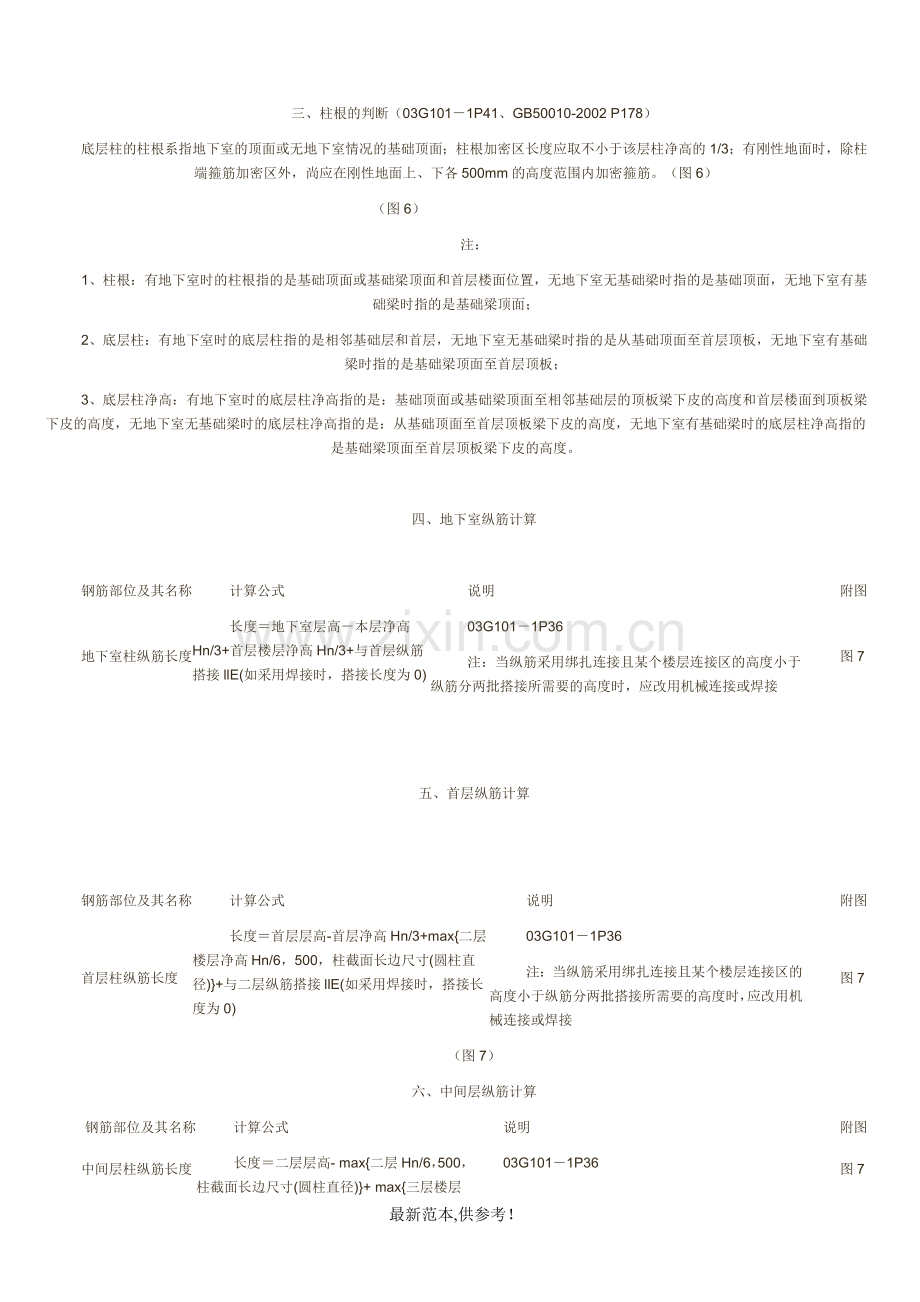

框架柱钢筋计算框架柱钢筋计算一、“平法”柱的标注方法现行柱钢筋“平法”设计的表达方式有列表注写方式、截面注写方式两种。二、基础插筋的计算钢筋部位及其名称计算公式说明附图基础插筋（基础平板中）当筏板基础2000mm时：基础插筋长度基础高度-保护层+基础弯折a+基础纵筋外露长度Hn/3+与上层纵筋搭接llE(如采用焊接时，搭接长度为0)1、04G1013P45柱插筋构造一2、柱墙插筋锚固竖直长度与弯钩长度对照表图2当筏板基础2000mm时：基础插筋长度基础高度/2-保护层+基础弯折a+基础纵筋外露长度Hn/3+与上层纵筋搭接llE(如采用焊接时，搭接长度为0)3、04G1013P45柱插筋构造二图3基础插筋（基础主梁中）当基础梁底与基础板底一平时：基础插筋长度基础高度-保护层+基础弯折a+基础钢筋外露长度Hn/3+与上层纵筋搭接llE(如采用焊接时，搭接长度为0)1、04G1013P32柱插筋构造一图4当基础梁顶与基础板顶一平时：基础插筋长度基础高度-保护层+基础弯折a+基础钢筋外露长度Hn/3+与上层纵筋搭接llE(如采用焊接时，搭接长度为0)2、04G1013P32柱插筋构造二图5（图2） （图3）（图4） （图5）弯钩长度a的取值表： 柱墙插筋锚固竖直长度与弯钩长度对照表竖直长度弯钩长度a0.5laE(0.5la)12d且1500.6laE(0.6la)10d且1500.7laE(0.7la)8d且1500.8laE(0.8la)6d且150三、柱根的判断（03G1011P41、GB50010-2002 P178）底层柱的柱根系指地下室的顶面或无地下室情况的基础顶面；柱根加密区长度应取不小于该层柱净高的1/3；有刚性地面时，除柱端箍筋加密区外，尚应在刚性地面上、下各500mm的高度范围内加密箍筋。（图6）（图6） 注：1、柱根：有地下室时的柱根指的是基础顶面或基础梁顶面和首层楼面位置，无地下室无基础梁时指的是基础顶面，无地下室有基础梁时指的是基础梁顶面；2、底层柱：有地下室时的底层柱指的是相邻基础层和首层，无地下室无基础梁时指的是从基础顶面至首层顶板，无地下室有基础梁时指的是基础梁顶面至首层顶板；3、底层柱净高：有地下室时的底层柱净高指的是：基础顶面或基础梁顶面至相邻基础层的顶板梁下皮的高度和首层楼面到顶板梁下皮的高度，无地下室无基础梁时的底层柱净高指的是：从基础顶面至首层顶板梁下皮的高度，无地下室有基础梁时的底层柱净高指的是基础梁顶面至首层顶板梁下皮的高度。四、地下室纵筋计算 钢筋部位及其名称计算公式说明附图地下室柱纵筋长度长度地下室层高本层净高Hn/3+首层楼层净高Hn/3+与首层纵筋搭接llE(如采用焊接时，搭接长度为0)03G1011P36注：当纵筋采用绑扎连接且某个楼层连接区的高度小于纵筋分两批搭接所需要的高度时，应改用机械连接或焊接图7五、首层纵筋计算 钢筋部位及其名称计算公式说明附图首层柱纵筋长度长度首层层高-首层净高Hn/3+max二层楼层净高Hn/6，500，柱截面长边尺寸(圆柱直径)+与二层纵筋搭接llE(如采用焊接时，搭接长度为0)03G1011P36注：当纵筋采用绑扎连接且某个楼层连接区的高度小于纵筋分两批搭接所需要的高度时，应改用机械连接或焊接图7（图7）六、中间层纵筋计算钢筋部位及其名称计算公式说明附图中间层柱纵筋长度长度二层层高- max二层Hn/6，500，柱截面长边尺寸(圆柱直径)+ max三层楼层净高Hn/6，500，柱截面长边尺寸(圆柱直径)+与三层纵筋搭接llE(如采用焊接时，搭接长度为0)03G1011P36注：1、当纵筋采用绑扎连接且某个楼层连接区的高度小于纵筋分两批搭接所需要的高度时，应改用机械连接或焊接；2、变截面柱钢筋连续通过。图7七、顶层纵筋计算钢筋部位及其名称计算公式说明附图角柱纵筋长度外侧钢筋长度顶层层高max本层楼层净高Hn/6，500，柱截面长边尺寸(圆柱直径)梁高+1.5LaE以常见的B节点为例(03G1011P37)：当框架柱为矩形截面时，外侧钢筋根数为：3根角筋，b边钢筋总数的1/2，h边钢筋总数的1/2，内侧钢筋根数为：1根角筋，b边钢筋总数的1/2，h边钢筋总数的1/2。图8内侧纵筋长度顶层层高max本层楼层净高Hn/6，500，柱截面长边尺寸(圆柱直径)梁高+锚固其中锚固长度取值为：当柱纵筋伸入梁内的直段长LaE时，则使用弯锚形式：柱纵筋伸至柱顶后弯折12d，锚固长度梁高保护层+12d；当柱纵筋伸入梁内的直段长LaE时，则使用直锚形式：柱纵筋伸至柱顶后截断，锚固长度梁高保护层边柱纵筋长度边柱外侧钢筋长度与角柱相同，只是外侧钢筋根数为：2根角筋，b边钢筋总数的1/2，h边钢筋总数的1/2边柱内侧钢筋长度与角柱相同，只是内侧钢筋根数为：2根角筋，b边钢筋总数的1/2，h边钢筋总数的1/2中柱纵筋长度中柱纵筋长度顶层层高max本层楼层净高Hn/6，500，柱截面长边尺寸(圆柱直径)梁高+锚固其中锚固长度取值为：当柱纵筋伸入梁内的直段长1/6时：1、柱变截面下层竖向钢筋长度层高-下层钢筋露出长度maxHn/6， 500，hc(圆柱直径)-节点梁高+锚固(0.5*la或(梁高保护层)+200+截面宽度差值C-保护层)；2、柱变截面插筋长度1.5LaE+本层露出长度+与上层钢筋搭接。机械连接或焊接当c/hb1/6时，可以忽略变截面导致的纵向钢筋长度变化；图16图17当c/hb1/6时：1、柱变截面下层竖向钢筋长度：层高-下层钢筋露出长度maxHn/6， 500，hc(圆柱直径)-节点梁高+锚固(0.5*la或(梁高保护层)+200+截面宽度差值C-保护层)；2、柱变截面插筋长度：1.5LaE+本层露出长度。【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】最新范本,供参考！
