旁站监理表格

一、旁站监理质量标准
1、技术、质量标准
（1）施工图纸及设计确认的工程变更文件；
（2）建设工程施工合同、建设工程监理合同；
（3）已批准的施工组织设计和监理规划；
（4）有关建设工程的法律、法规；
（5）有关建设工程的技术标准、规范、规程。
二、 旁站监理工作范围及重点
1、旁站监理工作范围
（1）涉及施工干扰、施工安全、结构安全的重点施工部位和所有隐蔽工程；
（2）影响工程质量的特殊过程和关键工序；
（3）新工艺、新技术、新材料、新设备的试验、首件样板以及重要施工过程；
（4）施工过程中出现的严重质量问题及质量事故处理过程。
2、旁站监理的工作内容
（1）施工单位是否按相应的设计文件、验收标准、技术标准及操作规程、经批准的单位工程《实施性施工组织设计》等要求组织实施，是否有违背建设工程施工安全及工程质量强制性条文规定的行为。
（2）是否使用经进场检验合格的材料、构配件和设备等。

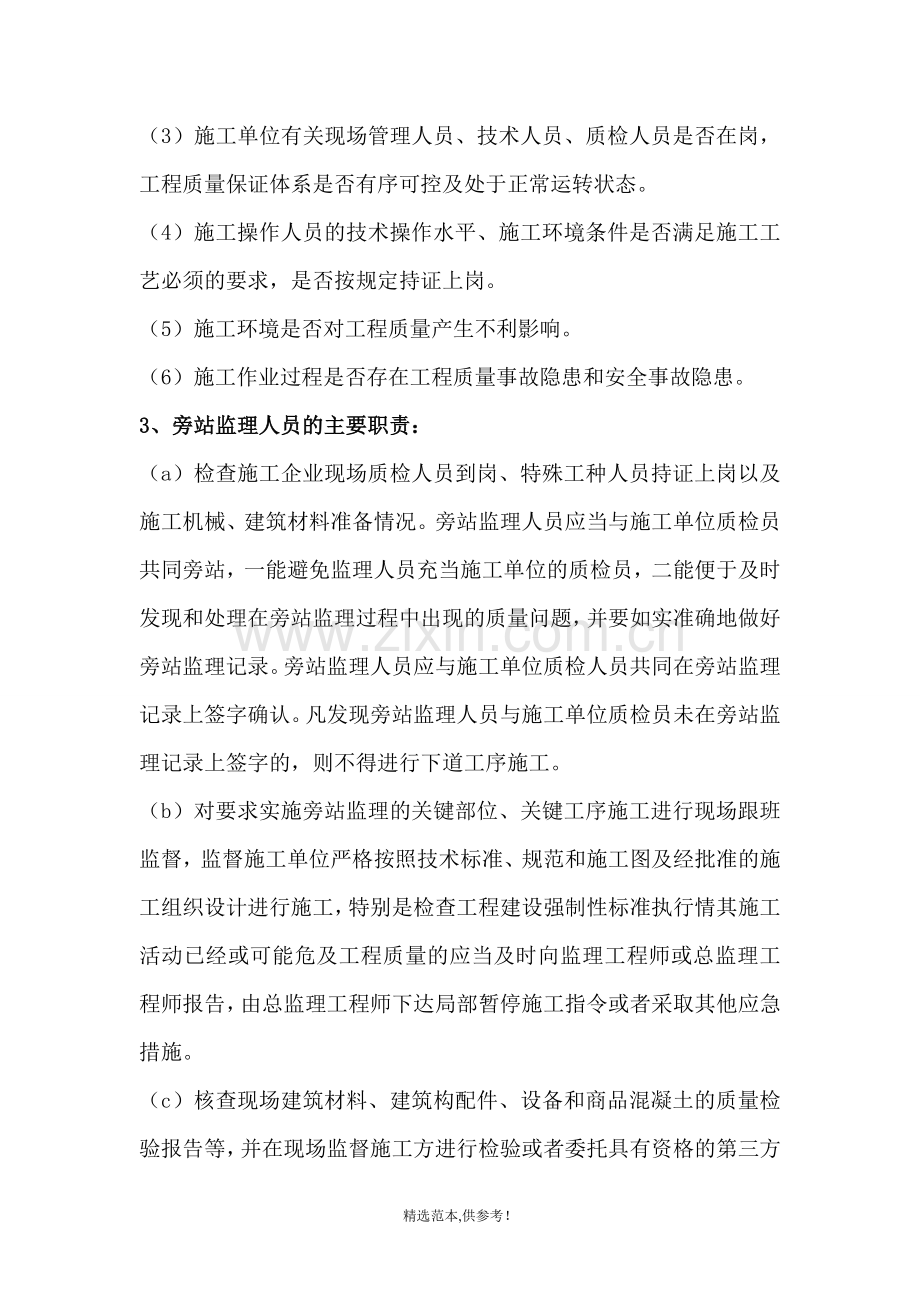

（3）施工单位有关现场管理人员、技术人员、质检人员是否在岗，工程质量保证体系是否有序可控及处于正常运转状态。
（4）施工操作人员的技术操作水平、施工环境条件是否满足施工工艺必须的要求，是否按规定持证上岗。
（5）施工环境是否对工程质量产生不利影响。
（6）施工作业过程是否存在工程质量事故隐患和安全事故隐患。
3、旁站监理人员的主要职责：
（a）检查施工企业现场质检人员到岗、特殊工种人员持证上岗以及施工机械、建筑材料准备情况。旁站监理人员应当与施工单位质检员共同旁站，一能避免监理人员充当施工单位的质检员，二能便于及时发现和处理在旁站监理过程中出现的质量问题，并要如实准确地做好旁站监理记录。旁站监理人员应与施工单位质检人员共同在旁站监理记录上签字确认。凡发现旁站监理人员与施工单位质检员未在旁站监理记录上签字的，则不得进行下道工序施工。
（b）对要求实施旁站监理的关键部位、关键工序施工进行现场跟班监督，监督施工单位严格按照技术标准、规范和施工图及经批准的施工组织设计进行施工，特别是检查工程建设强制性标准执行情其施工活动已经或可能危及工程质量的应当及时向监理工程师或总监理工程师报告，由总监理工程师下达局部暂停施工指令或者采取其他应急措施。
（c）核查现场建筑材料、建筑构配件、设备和商品混凝土的质量检验报告等，并在现场监督施工方进行检验或者委托具有资格的第三方进行复验。
（d）在按规定的内容和范围实施旁站监理的同时，应做好旁站监理记录和监理日记，保存旁站监理原始资料。
三、 旁站监理工作流程
（a）对旁站监理人员进行技术交底、配备旁站监理设施；
（b）对施工人员、机械、材料、施工方案、安全措施及上一道工序质量报验等进行检查；
（c）旁站监理人员按照旁站监理内容实施旁站监理工作，并做好旁站监理记录；
（d）旁站监理过程中，旁站监理人员发现施工质量和安全隐患时，应及时上报并及时处理；
（e）旁站监理结束后，旁站监理人员在旁站记录上签字。

旁站监理的程序
项目监理部制定
旁站监理方案
监督站
施工单位
需旁站监理的部位或工序施工前24小时通知监理组
旁站监理人员
到工地履行旁站监理职责
责令立即整改
填写旁站监理记录表
由总监签发停工令或采取紧急措施
发现危及工程质量的活动
发现违反强制性标准的行为
向专业监理工程师报告
报送
建设单位

四、旁站具体部位和工序
1、土石方及路基工程
路基：地基土换填、粉喷桩、管桩、CFG桩的主要施工过程；过渡段填筑。
2、混凝土和钢筋混凝土工程
（1）混凝土工程：重要结构、重要部位混凝土灌筑。
（2）预应力混凝土工程：施加预应力和压浆过程。
（3）特殊情况下的混凝土工程：水下混凝土灌筑、高强混凝土配制。
3、桥涵工程
（1）基础工程：扩大基础开挖、基底处理，钻孔桩水下混凝土的灌筑，打入桩施工工艺试验。
（2）墩台工程：墩台身混凝土浇筑。
（3）梁部工程：现场预制梁的混凝土浇筑及预应力施加和压浆过程。
4、给排水工程
(1)水源工程：供水管井的成井工艺；大口井、结合井、辐射井和集水井混凝土封底。
(2))管道工程：虹吸管道水压(气压)试验。
(3)机械设备安装：真空泵、锅炉等压力容器的运行试验。
(4)贮、配水设备：注水试验。
(5)污水处理工程和设备安装：注水试验；成套设备的调试工作。
5、电力工程
(1)变、配电所：变压器各项电气试验；图线、绝缘子、穿墙套管试验；试运行。
(2)架空电力线路：交接试验；送电试运行。
(3)电缆线路：交接试验；通电试运行。
(4)室内、外配线：验收试验(测量绝缘电阻、耐压试验)；送电试运行。
(5)室内、外照明：验收试验；送电试运行。
(6)车间动力：耐压试验；起吊、走行试验。
(7)接地装置：测量接地电阻。
6、电力牵引供电工程
（1）牵引变电所、开闭所、分区所、自耦变压器所、电力调度所：对超过有效试验期的设备的重新试验：牵引变电所电气设备交接试验。
（2）接触网：冷滑试验；动态参数试验；开通试验。
7、通信工程
（1）光缆接续、测试。
（2）电缆的接续、测试。
（3）通信设备的测试和开通。
8、信号工程
（1）电缆接续。
（2）联锁试验。

附件：旁站监理记录表

桩基水下混凝土灌注旁站监理记录表(TB)
工程项目名称： 施工合同段： 编号：
日 期

气 候

工程地点

旁站监理部位或工序

旁站监理开始时间

旁站监理结束时间

施工情况:
①施工负责人 、质检员 、技术员 、试验员 均已到岗。②施工所用的材料：水泥、砂、碎石、外加剂、水、钢筋均已试验合格\不合格。③施工所用机械设备：混凝土运输车 台；混凝土搅拌方式：集中拌合。④清孔后泥浆指标：泥浆比重： ，含砂率： ，黏度： 。⑤桩底沉渣厚度： cm。⑥设计桩底标高 m，设计桩长 m，护筒顶标高 m、实测孔深 m，实测桩底标高 m，孔径 m ，符合\不符合设计要求。
根据上述检查结果同意\不同意开盘灌注混凝土。

监理情况：①检查混凝土配合比单，灌注混凝土强度等级 、混凝土施工配合比为(水泥): （砂）: （碎石）： （水）： （外加剂） : (掺和料) ，符合要求。②实测混凝土坍落度为 cm、 cm、 cm，混凝土入模温度： ，含气量： 。③监理见证制作混凝土试件 组。④第一次灌注料斗容积 m³ ,导管长度 m，距孔底 cm，首批混凝土导管埋深 m,拆除导管 节 次。⑤设计混凝土方量为 m³,实际浇注混凝土 m³,混凝土顶面高程为 m，浇筑过程正常/不正常。⑥开盘时间 ,终盘时间 ，
发现问题：

处理意见：

备注：

旁站监理人员（签字）
日 期

墩台身混凝土浇筑旁站监理记录表(TB)

工程项目名称： 施工合同段： 编号：
日 期

气 候

工程地点

旁站监理部位或工序

旁站监理开始时间

旁站监理结束时间

施工情况:1、施工负责人 、质检 、技术员 、试验员 均已到岗。2、施工所用原材料：水泥、砂、碎石、外加剂、水、钢筋均已检查合格/不合格。3、上道工序已报检合格/不合格。4、施工机具设备满足/不满足施工要求。5、混凝土配合比报告已出/未出。6、根据以上检查结果同意/不同意开盘灌注混凝土。

监理情况：
1、检查混凝土配合比单，混凝土强度等级 、混凝土施工配合比为（水泥）： (砂)： (碎石): (水): (外加剂): (掺合料): ，符合要求。2、抽查后台计量 次均符合要求。3、抽查混凝土塌落度 次，分别为 、 、 。4、见证制作混凝土试件 组，试件取样留置均符合要求。5、混凝土入模温度 ℃ 6、混凝土入模含气量 。7、设计混凝土方量 方，实际灌注方量 方，开盘 时间： ，终盘时间： 。

发现问题：

处理意见：

备注：

旁站监理人员（签字）
日 期

地基土换填旁站监理记录表(TB)
工程项目名称： 施工合同段： 编号：
日 期

气 候

工程地点

旁站监理部位或工序

旁站监理开始时间

旁站监理结束时间

施工情况:
1、施工负责人 、质检 、技术员 、试验员 均已到岗。2、施工所用机械设备：挖掘机 台，装载机 台，翻斗车 台，平地机 台，压路机 台，所有机械性能:是/否处于正常运转状况。3、原地面处理：符合设计和验标。4、换填范围DK 至DK ,符合设计要求；换填深度 M,符合设计要求。换填所用填料 ，最佳含水率 ，符合设计要求。6、分层压实质量符合设计要求。

监理情况：1、换填范围DK 至DK 符合设计要求；换填深度
M,符合设计要求。2、换填所用填料 ，符合设计要求。换填中粗砂或碎石:不含草根、垃圾等杂物，含泥量 %（不大于5%），
发现问题：

处理意见：

备注：

旁站监理人员（签字）
日 期
注：本表一式3份，承包单位2份，监理单位1份。

过渡段填筑旁站监理记录表(TB)
工程项目名称： 施工合同段： 编号：
日 期

气 候

工程地点

旁站监理部位或工序

旁站监理开始时间

旁站监理结束时间

施工情况:
1、施工负责人 、质检 、技术员 、试验员 均已到岗。2、施工所用机械设备：挖掘机 台，装载机 台，翻斗车 台，平地机 台，压路机 台，所有机械性能:是/否处于正常运转状况。3、过渡段地基处理过程中处理后地面排水：是/否严格按照设计要求施作。4、过渡段地基范围及两侧的排水、防渗和地下水的拦截、引排是/否符合设计要求，地下水的出露位置及出水情况记录是/否齐全。5、过渡段地基处理是/否按设计要求与相邻结构的地基处理同时进行。

监理情况：1、原地面处理：杂质是/否清除干净，压实质量 ，符合设计要求，基底密实、平整。2、基坑采用混凝土回填时，回填材料和混凝土强度等级是/否符合设计要求；基坑采用碎石回填时，分层回填，压实质量是/否符合设计要求。基坑回填顶面高程
(±50mm)。3、基床表面以下过渡段级配碎石填层压实标准：地基系数K30 ,动态变形模量Evd ,压实系数K 。4、过渡段填筑：中线至边缘距离 ，宽度 ，横坡 ，平整度 ,坡度坡率 。
发现问题：

处理意见：

备注：

旁站监理人员（签字）
日 期

预应力张拉旁站监理记录表（TB2）
工程项目名称： 施工合同段： 编号：
日 期

气 候

工程地点

旁站监理部位或工序

旁站监理开始时间

旁站监理结束时间

施工情况：据工程设计及施工质量验收标准进行验收。现场施工技术员： ，施工操作负责人： ，施工人员 人，施工机具：YWC300张拉千斤顶 台，张拉油表 块，钢板尺 把。技术准备： 月张拉校顶报告、张拉油表读数计算单,张拉操作工艺，应力应变双控制，以应力为主，伸长值校核，左右对称、两端同时张拉，应力、伸长同步增长。
监理情况：
： 报验人： 申请 梁预张拉。 梁混凝土强度： MPa，龄期： 天。现场检查了顶表配套情况： #顶 +油表 # ，操作人 ； #顶 +油表 # ，操作人 #顶 +油表 # ，操作人 #；顶+油表 #，操作人 ，张拉顺序：

各束预应力张拉伸长值详见记录表。
技术交底是/否到位，安全防护措施是/否齐全，张拉工艺顺序及控制要点是/否符合设计及规范标准要求。
发现问题:

处理意见：

备注：

旁站监理人员（签字）
日 期
