砌体监理实施细则.doc

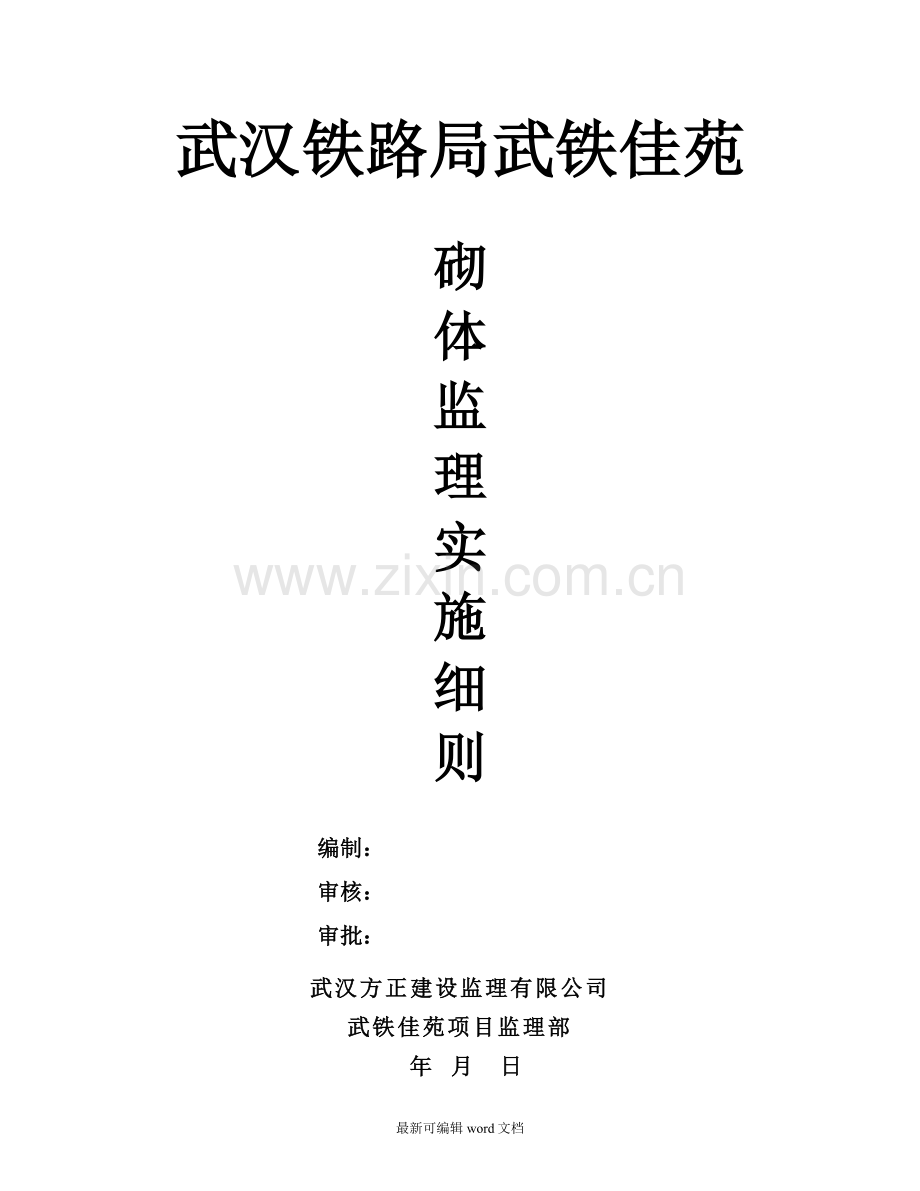

武汉铁路局武铁佳苑砌体监理实施细则编制：审核： 审批：武汉方正建设监理有限公司武铁佳苑项目监理部年 月 日目 录1. 专业工程概况与特点2. 监理工作依据和工程质量验收规定3. 监理工作流程4. 监理工作控制要点及目标值5. 监理工作方法和措施1.专业工程概况与特点武汉铁路局武铁佳苑位于武昌徐东路9-11#。本工程为7栋住宅楼,总建筑面积为155385.83，住宅面积为 。地下室总建筑面积约为17326.16。本工程结构形式为框架剪力墙结构，地下一层，地上33层，建筑总高度为96.45-99.45。本工程采用框架剪力墙结构体系，抗震等级三级，地面粗糙度B类，砌体：0.000以上外墙为250厚加气混凝土砌块，分户墙、楼梯间及前室墙为200厚加气 混凝土砌块，地下室及0.000以下隔墙采用240厚MU10水泥灰砂砖；管道井墙体采用100厚砌块，门垛加设100100小柱。填充墙砌体砂浆一层以下采用M7.5水泥砂浆，一层以上采用M5混合砂浆，顶层及女儿墙采用M7.5混合砂浆。本工程主要参与单位如下：建设单位：武汉铁路局设计单位：海南华磊建筑设计咨询有限公司武汉分公司、中南建筑设计院施工单位：山河建设集团、中铁电气化局、新八建设集团监理单位： 武汉方正建设监理有限公司2.监理工作依据和质量验收的一般规定2.1执行依据、标准、法规序号标准、法规名称编号1工程测量规范GB50026-932本工程施工图和设计文件3建筑抗震设计规范GB50011-20014砌体工程施工质量验收规范GB50203-20025建筑工程施工质量验收统一标准GB50300-20016建筑工程冬期施工规程JGJ104-972.2质量验收的一般规定本细则适用于主体分部和地基基础分部中砌体子分部工程质量监理。根据统一验收标准，对本子分部的分项工程应按楼层或伸缩缝划分成若干个检验批。3.监理工作流程3.1砌体工程质量控制监理工作流程图砌体砌筑施工监理工程师过程检查砌体分项质量验收构造柱混凝土浇筑旁站监理对构造柱钢筋、拉结筋进行隐蔽验收审查开工条件砂浆用水泥、黄砂、等验收和复验进场砌体验收和复验施工单位基层清理、浇水、找平施工单位弹平面位置线监理复核砌体子分部工程验收和评估砂浆质量跟踪控制，砌体拉结筋数量，位置检查，砌筑规范性检查包括砌体预制构件、预埋件安装质量验收 不合格 合格3.2监理进度控制工作流程如下：确定工程总工期目标施工单位在开工前提交施工组织设计及施工进度计划监理工程师审核实施过程分阶段提交详细计划和变更计划监理工程师审核实 施监理工程师对实际值与计划值的比较责成施工单位采取措施按计划执行 申报 否 可 申报 否 可 否 可4.监理工作的控制要点及目标值4.1砌体工程所用材料砌体工程所用的材料应有产品的合格证书、产品性能检测报告，砌块、水泥、钢筋、外加剂等尚应有材料主要性能的进场复验报告，严禁使用国家和地方明令淘汰的材料。4.2填充墙砌体工程4.2.1填充墙砌体的砂浆饱满度不得小于80%。4.2.2填充墙蒸压加气砼砌块的水平灰缝厚度和竖向灰缝宽度分别宜为15 mm和20 mm。4.2.3填充墙砌体的一般尺寸偏差应符和规范要求：(1) 轴线位移偏移允许偏差：10 mm；(2) 垂直度（H3m）允许偏差：5 mm；当H3m时，10 mm；(3) 表面平整度允许偏差：8 mm；(4) 门窗洞口高、宽允许偏差：5 mm；(5) 外墙上下窗口偏移允许偏差：20 mm。4.3砌体工程中构造柱4.3.1构造柱位置及垂直度的允许偏差应符合规范要求：（主控项目）(1) 柱中心位置允许偏差：10 mm；(2) 柱层间错位允许偏差：8 mm；(3) 柱层高垂直度允许偏差：10 mm；全高（10 m）垂直度允许偏差：20 mm。5.监理工作的方法和措施5.1监理质量控制工作方法5.1.1旁站监督在关键部位或关键工序施工过程中，如构造柱混凝土浇注等，由监理人员在现场进行旁站监督。5.1.2平行检验项目监理部利用一定的检查或检验手段，在施工单位自检的基础上，对重要的分项工程或对质量有怀疑的材料、结构受业主委托，按照一定的比例独立进行检查或检验的活动。5.1.3巡视监理人员对正在施工的部位或工序在现场进行的定期或不定期的监督活动。5.1.4监理通知监理工程师利用口头或书面通知，对任何不符合规范要求的事项发出指示，并监督施工单位严格遵守和执行监理工程师的指示。(1) 口头通知：对一般工程质量问题或工程事项，口头通知施工单位整改或执行，必要时用监理工程师通知单形式予以确认。(2) 监理工作联系单：有经验的监理工程师提醒施工单位注意的事项，用监理工作联系单形式。(3) 监理工程师通知单：监理工程师在巡视旁站等各种检查时发出的问题，用监理通知单书面通知施工单位，并要求施工单位整改后再报监理工程师复查。(4) 工程暂停令：对施工单位违规施工，监理工程师预见到会发生重大隐患，应及时下达全部或局部工程暂停令（一般情况下宜事先与业主沟通）。5.2监理质量控制措施施工阶段质量控制是工程项目全过程质量控制的关键环节，工程质量优劣很大程度上取决于施工阶段的控制。工程质量控制管理，实际上是监理组织参加施工的各施工单位按合同标准进行建设，并对形成质量的诸因素进行检测、核验，对差异提出调整，纠正措施的监督管理过程，这是监理的一项重要职责。根据施工阶段工程实体质量形成过程的时间阶段划分，施工阶段的质量可分为事前控制、事中控制、事后控制三个阶段。5.2.1事前控制(1) 审查施工单位资质及施工人员素质审查承担砌体结构工程的施工单位及人员资质与条件是否符合要求，经监理工程师审查认可后进场施工。(2) 审查施工组织设计或施工方案要求施工单位在砌体结构工程施工项目开工前报送详细的施工组织设计或施工技术方案。监理工程师应着重审查：主要技术组织措施是否具有针对性、是否安全有效；施工程序是否合理；砌体施工质量控制等级、砌体材料、砌体排列要求、构造柱的设置部位和要求、管线插座布线等是否明确；施工组织设计或施工技术方案经监理审查批准后，应严格执行。(3) 对工程所需原材料、半成品、构配件和永久性设备质量控制监理工程师应对施工单位在采购主要施工材料、设备、构配件前提供的样品和有关定货厂家等资料进行审核，在确认符合质量控制要求后书面通报业主，在征得业主同意后方可有总监理工程师签署工程材料 / 构配件 / 设备报审表。材料、设备到货后应及时复核出厂合格证、有关设备的技术参数资料，并对材料进行见证取样复试。 水泥进场时应按产品合格证、出厂检验报告对其品种、级别、出厂日期等进行检查，并应分批对其强度、安定性进行复检。复验检查数量按同一生产厂家、同一编号为一批。复验报告合格后才能用于工程。当在使用中对水泥质量有怀疑或水泥出厂超过三个月时 （快硬硅酸盐水泥超过一个月）,应进行复验，并按复验结果使用；不同品种的水泥不得混合使用。 砂浆用砂不得含有害杂质。砂浆用砂的含泥量不得超过5%。拌制砂浆用水，水质应符合国家现行标准混凝土拌合用水标准JGJ63的规定。 砌筑砂浆应通过试配确定配合比。当砌筑砂浆的组成材料有变更时，其配合比应重新确定。凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等，应经检验和试配符合要求后，方可使用。有机塑化剂应有砌体强度的型式检验报告。砌块进场时应对其产品合格证、产品性能检测报告进行检查，并按规范要求进行复验，其强度等级应符合设计要求。蒸压加气砼砌块产品龄期应超过28d，填充墙砌体砌筑前，应提前2d浇水湿润。蒸压加气混凝土砌块砌筑时，应向砌筑面适量浇水。钢筋进场时，应检查产品合格证、出厂检验报告，并应按规定抽取试件作力学性能试验，其质量必须符合有关标准的规定。钢筋安装时，钢筋的品种、规格和数量应符合设计要求。 构造柱、组合砌体构件的混凝土或砂浆的强度等级应符合设计要求。各类构件每一检验批砌体至少应作一组试块。(4) 施工机械、设备的质量控制对工程质量有重大影响的施工机械、设备，应审查其设备的选型是否恰当；审查提供的技术性能的报告中所标明的机械性能是否满足质量要求和适合现场条件；凡不符和质量要求的不能使用。5.2.2事中控制(1) 一般规定监理应要求施工单位严格按照批准的砌体结构工程施工组织设计（方案）组织施工。在施工过程中，当施工单位对已批准的施工组织设计进行调整、补充或变动时，应重新进行报审，经监理工程师审核同意后，再交施工单位执行。监理应按质量计划目标要求，督促施工单位加强施工工艺管理，认真执行工艺标准和操作规程，以提高项目质量稳定性；加强工序控制，对隐蔽工程实行验收签证制，对关键部位构造柱砼浇筑进行旁站监理，中间检查和技术复核，防止质量隐患。检查施工单位是否严格按照现行国家施工规范和设计图纸要求进行施工。监理工程师应经常深入现场检查施工质量，如发现有不按照规范和设计图纸要求进行施工而影响工程质量时，应及时向施工单位负责人提出口头或书面整改通知，要求施工单位整改，并检查整改结果。监理在接到隐蔽工程报验单后应及时派监理工程师作好验收工作（但应事先确保施工单位在提交隐蔽工程验收单前已作好自检工作）。在验收过程中如发现施工质量不符合设计要求，应以整改通知书形式通知施工单位，待其整改后重新进行隐蔽工程验收，并经监理工程师签认隐蔽工程申请表。未经验收合格，施工单位严禁进行下一道工序施工。组织现场质量协调会。及时分析、通报工程质量状况，并协调解决有关单位间对施工质量有交叉影响界面问题，明确各自的职责，使项目建设的整体质量达到规范、设计和合同要求的质量要求。作好有关监理资料的原始记录整理工作，并对监理工作音像资料加强收集和管理，保证音像资料的正确性、完整性和说明性。本工程音像资料以照片为主。砌体施工质量控制等级应控制在B级，控制内容为现场质量管理、砂浆和砼强度、砂浆拌合方式、砌筑工人等四个方面。在墙上留置临时施工洞口，其侧边离交接处墙面不应小于500mm，洞口净宽度不应超过1m。临时施工洞口应作好补砌。本工程不得在下列墙体或部位设置脚手眼：120mm厚墙；过梁上与过梁成60角的三角形范围及过梁净跨度1/2的高度范围内；宽度小于1m的窗间墙；砌体门窗洞口两侧200mm和转角处450mm范围内；梁或梁垫下及其左右500mm范围内。施工脚手眼补砌时，灰缝应填满砂浆，不得用干砖填塞。设计要求的洞口、管道、沟槽应于砌筑时正确留出或预埋，未经设计同意，不得打凿墙体和在墙体上开凿水平沟槽。宽度超过300mm的洞口上部，应设置过梁 。搁置预制梁的砌体顶面应找平，安装时应采用1：2.5的水泥砂浆座浆。窗台压顶应进入墙体15cm。窗边墙小于20cm需用小砖砌筑。浇捣窗台压顶时要有2cm向外坡度，并在靠墙边收45度角。外窗边粉刷时用水泥砂浆在外窗框收边10cm，以防雨水向内渗透。（此方法由甲方确定）(2) 砌筑砂浆控制施工中当采用水泥砂浆代替水泥混合砂浆时，应请设计重新确定砂浆强度等级。砂浆现场拌制时，各组成材料应采用重量计量。砌筑砂浆应采用机械拌制，自投料完算起，拌制时间不得小于2min。当掺用外加剂砂浆不得少于3 min，掺用有机塑化剂的砂浆应为35 min。砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别在3h和4h内使用完毕；当施工期间最高温度超过30时，应在2h和3h内使用完毕。砌筑砂浆试块强度必须符合合格标准要求。抽检数量为每一检验批且不超过250m3砌体的各种类型及强度等级的砌筑砂浆，每台搅拌机应至少抽检一次。砂浆试块应在砂浆搅拌机出料口随机取样制作。冬期施工砂浆试块的留置，除应按常规规定外，尚应增留一组与砌体同条件养护的试块，测试检验28d强度。(3) 砖砌体工程事中控制砌砖工程当采用铺浆法砌筑时，铺浆长度不得超过750mm；施工期间气温超过30时，铺浆长度不得超过500mm。竖向灰缝不得出现透明缝、瞎缝和假缝。砖砌体施工临时间断处补砌时，必须将接槎处表面清理干净，浇水湿润，并填实砂浆，保持灰缝平直。砖砌体的转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工。对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，斜槎水平投影长度不应小于高度的2/3。临时间断处当不能留斜槎时，除转角处外，可留直槎，但直槎必须作成凸槎。留直槎处应加设拉结筋，拉结钢筋的数量为每120mm墙厚放置16拉结钢筋（240mm厚墙放置26拉结钢筋），间距沿墙高不应超过500mm，竖向间距偏差不超过100mm；埋入长度从留槎处算起每边均不应小于1000mm；末端应有90弯钩。砖砌体组砌方法应正确，上下错缝，内外搭砌，上下皮砖搭砌长度不得小于25mm。填充墙砌体工程事中控制用蒸压加气砼砌块砌筑墙体时，墙底部应砌灰砂砖或现浇砼坎台等，其高度不宜小于200mm。填充墙砌体留置的拉结钢筋的位置应与块体皮数相符合。拉结钢筋应置于灰缝中，埋置长度应符合设计要求，竖向位置偏移不应超过一皮高度。填充墙砌筑时应错缝搭砌，蒸压加气砼砌块搭砌长度，不应小于砌块长度的1/3；竖向通缝不应大于2皮。填充墙砌至接近梁、板底时，应留一定空隙，待填充墙砌筑完并应至少间隔7d后，再将其补砌挤紧，补砌角度宜为60(4) 构造柱工程事中控制 构造柱浇筑砼前，必须将砌体留槎部位和模板浇水湿润，将模板内的落地灰、砖渣和其他杂物清理干净，并在结合处注入适量与构造柱砼相同的去石水泥砂浆。振捣时，应避免触碰墙体，严禁通过墙体传震。 构造柱与墙体的连接处应砌成马牙槎，马牙槎应先退后进，预留的拉结筋位置正确，施工中不得任意弯折。钢筋竖向移位不应超过100mm，每一马牙槎沿高度方向尺寸不应超过300mm。钢筋竖向位移和马牙槎尺寸偏差每一构造柱不应超过2处。5.2.3事后控制(1) 按规定的质量验收标准和方法，对完成的砌体结构子分部工程进行验收。(2) 验收时施工单位应提交下列文件和记录：施工执行的技术标准；原材料的合格证书、产品性能检测报告；砼及砂浆配合比通知单；砼及砂浆试件抗压强度试验报告；砌体施工记录；各检验批的主控项目、一般项目验收记录；施工质量控制资料；重大技术问题的处理或修改设计的技术文件；其它必要的文件和记录。(3) 验收合格应符合下列规定：有关分项工程施工质量验收合格；完整的质量控制资料；观感质量验收合格；(4) 当砌体结构施工质量不符合要求时，应按下列规定进行处理：经返工、返修或更换构件、部件的检验批，应重新进行验收；经有资质的检测单位检测鉴定达到设计要求的检验批，应予以验收；经有资质的检测单位检测鉴定达不到设计要求，但经原设计单位核算并确认仍可满足结构安全使用功能的检验批，可予以验收；经返修或加固处理能够满足结构安全使用要求的分项工程，可根据技术处理方案和协商文件进行验收；(5) 对有裂缝的砌体应按下列情况进行验收：对有可能影响结构安全性的砌体裂缝，应由有资质的检测单位检测鉴定，需返修或加固处理的，待返修或加固满足使用要求后进行二次验收；对不影响结构安全性的砌体裂缝，应予以验收，对明显影响使用功能和观感质量的裂缝，应进行处理； 武汉方正建设监理有限公司武铁佳苑项目监理部2010年9月2日此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好最新可编辑word文档
