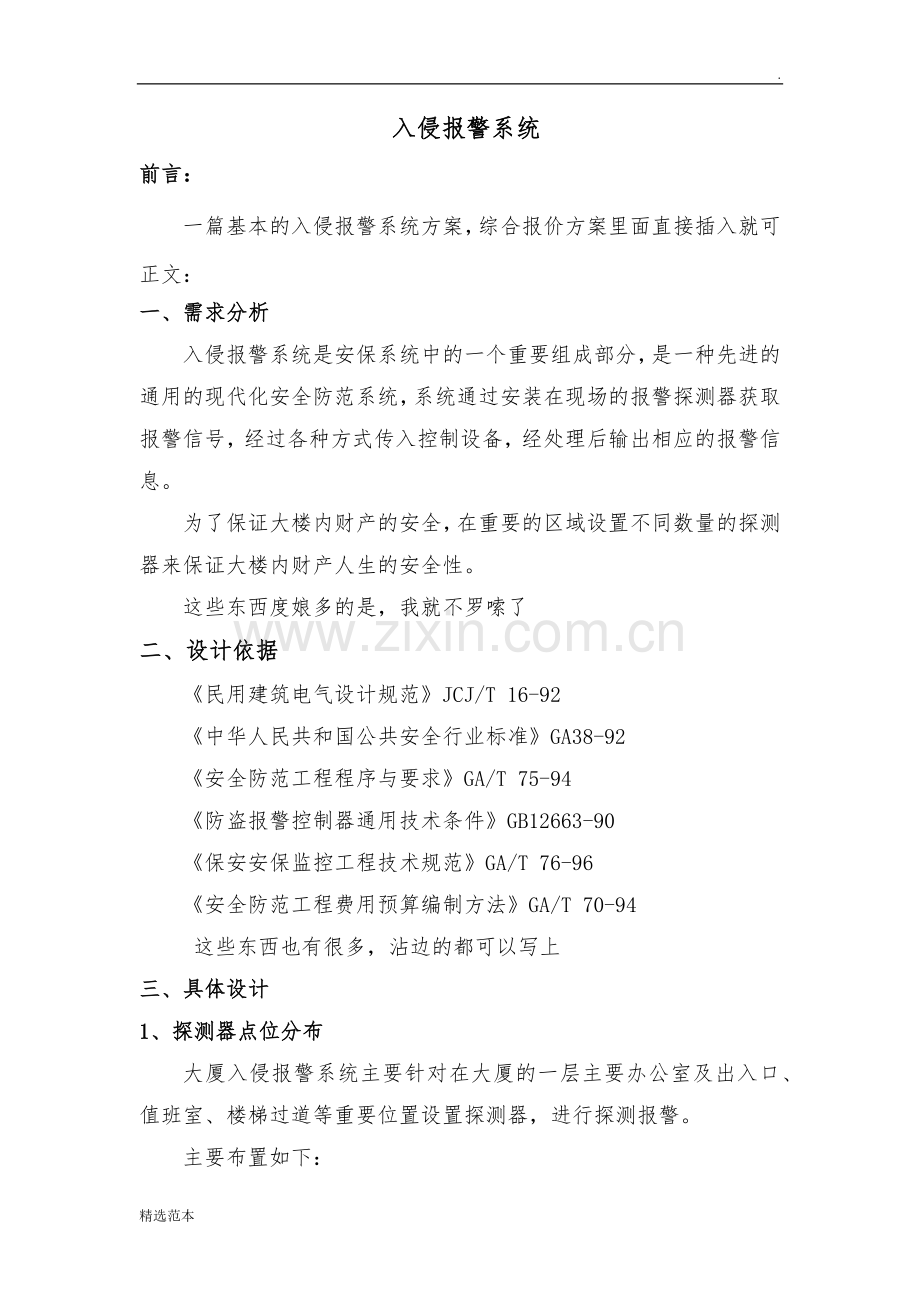

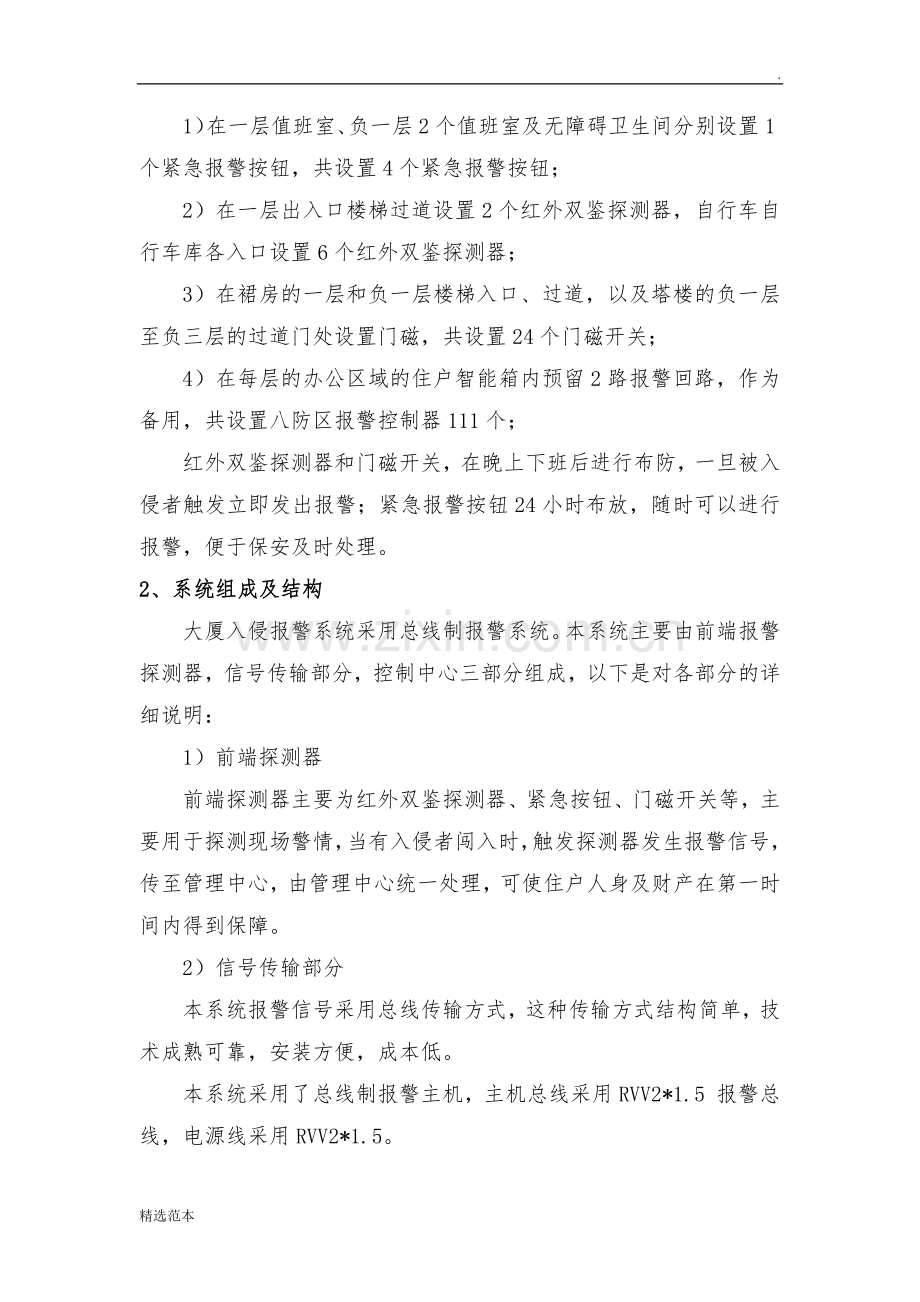

. 入侵报警系统前言： 一篇基本的入侵报警系统方案，综合报价方案里面直接插入就可正文：一、需求分析入侵报警系统是安保系统中的一个重要组成部分，是一种先进的通用的现代化安全防范系统，系统通过安装在现场的报警探测器获取报警信号，经过各种方式传入控制设备，经处理后输出相应的报警信息。为了保证大楼内财产的安全，在重要的区域设置不同数量的探测器来保证大楼内财产人生的安全性。这些东西度娘多的是，我就不罗嗦了二、设计依据民用建筑电气设计规范JCJ/T 16-92中华人民共和国公共安全行业标准GA38-92安全防范工程程序与要求GA/T 75-94防盗报警控制器通用技术条件GB12663-90保安安保监控工程技术规范GA/T 76-96安全防范工程费用预算编制方法GA/T 70-94 这些东西也有很多，沾边的都可以写上三、具体设计1、探测器点位分布大厦入侵报警系统主要针对在大厦的一层主要办公室及出入口、值班室、楼梯过道等重要位置设置探测器，进行探测报警。主要布置如下：1）在一层值班室、负一层2个值班室及无障碍卫生间分别设置1个紧急报警按钮，共设置4个紧急报警按钮；2）在一层出入口楼梯过道设置2个红外双鉴探测器，自行车自行车库各入口设置6个红外双鉴探测器；3）在裙房的一层和负一层楼梯入口、过道，以及塔楼的负一层至负三层的过道门处设置门磁，共设置24个门磁开关；4）在每层的办公区域的住户智能箱内预留2路报警回路，作为备用，共设置八防区报警控制器111个；红外双鉴探测器和门磁开关，在晚上下班后进行布防，一旦被入侵者触发立即发出报警；紧急报警按钮24小时布放，随时可以进行报警，便于保安及时处理。2、系统组成及结构大厦入侵报警系统采用总线制报警系统。本系统主要由前端报警探测器，信号传输部分，控制中心三部分组成，以下是对各部分的详细说明：1）前端探测器前端探测器主要为红外双鉴探测器、紧急按钮、门磁开关等，主要用于探测现场警情，当有入侵者闯入时，触发探测器发生报警信号，传至管理中心，由管理中心统一处理，可使住户人身及财产在第一时间内得到保障。2）信号传输部分本系统报警信号采用总线传输方式，这种传输方式结构简单，技术成熟可靠，安装方便，成本低。本系统采用了总线制报警主机，主机总线采用RVV2*1.5 报警总线，电源线采用RVV2*1.5。单防区地址扩展模块与红外探测器之间的采用RVVP4*1.0的信号线连接，系统电源与单防区地址扩展模块之间采用RVV2*1.0的电源线连接即可。3）控制中心在控制中心设置一台报警中心主机，总线传输距离可达1.2km。通过总线转化器将RS485信号，在一层的消防控制中心内转换为TCP/IP信号，进入服务器,通过管理软件完成接警及布撤防，能直接查询存储的报警信息内容，并且支持报警输出联动。中心采用基于网络的管理软件，可实现多级电子地图的多媒体接警。用户可以设置多级电子地图，可自行配置多级电子地图，各级地图间任意跳转；在地图上任意指定报警点以及各分级地图间的跳转；报警时以详尽的声光显示提示操作员。设置一台报警打印机，用于打印报警情况表。联动方面，可以通过继电器输出和第三方软件实现视频等系统的联动，扩展系统的应用。4）电源设计大厦入侵报警系统前端探测器及防区键盘和单防区报警模块采用就近取电方式进行供电，配置安全的电源箱子。3、系统示意图四、系统功能l 布防与撤防在正常工作时，工作及各类人员频繁出入探测器区域，整个系统处于撤防状态，报警接收中心即使接到探测器发来的报警信号也不会发出报警。下班后，处于布防状态，如果有探测器的报警信号进来，就立即报警，同时控制中心通过32路继电器板联动监控系统，将监视画面自动切换到监视器上，监控系统中的硬盘录像机进行现场录像。系统可由保安人员手动布撤防，也可以通过定义时间窗，定时对系统进行自动布、撤防。也可通过管理软件进行远程的布撤防工作。根据实际需求，可以在不同时间对不对防区通过软件进行布/撤防。l 布防后的延时如果布防时，操作人员尚未退出探测区域，报警控制器能够自动延时一段时间，等操作人员离开后布防才生效，这是报警控制器的外出布防延时功能。l 防破坏如果有人对线路和设备进行破坏，线路发生短路或断路、非法撬开情况时，报警控制器会发出报警，并能显示线路故障信息；任何一种情况发生，都会引起控制器报警。l 联网功能系统具有通信联网功能，区域的报警信息送到控制中心，由控制中心的计算机来进行资料分析处理，并通过网络实现资源的共享及异地远程控制等多方面的功能，大大提高系统的自动化程度。总结：1、 总线制的报警系统，可以穿一根RVVP4*1.0的线缆2、 根据实际情况可以集中供电，也可以就近取电，也可以220V电源就近变压3、 地址模块最好选用单地址，方便以后的维修精选范本
