外墙外保温（XPS）施工工艺
本工艺为外墙保温系统。
外墙保温做法标准按照《外墙外保温工程技术规程》（JGJ 144-2004）、《外墙保温图集陕2005J 12》。
一、系统构造

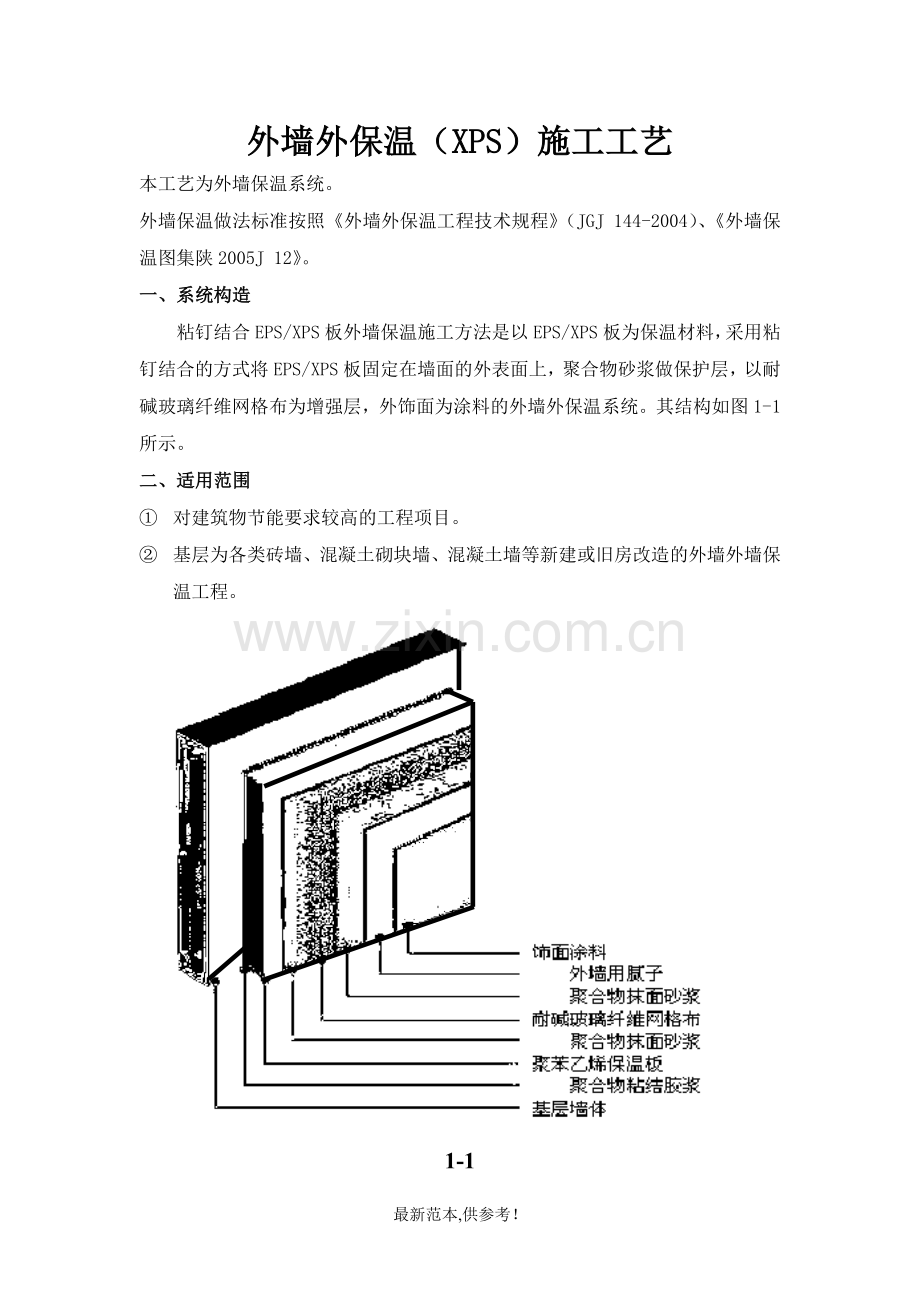

粘钉结合EPS/XPS板外墙保温施工方法是以EPS/XPS板为保温材料，采用粘钉结合的方式将EPS/XPS板固定在墙面的外表面上，聚合物砂浆做保护层，以耐碱玻璃纤维网格布为增强层，外饰面为涂料的外墙外保温系统。其结构如图1-1所示。
二、适用范围
① 对建筑物节能要求较高的工程项目。
② 基层为各类砖墙、混凝土砌块墙、混凝土墙等新建或旧房改造的外墙外墙保温工程。

1-1
三、施工工艺流程

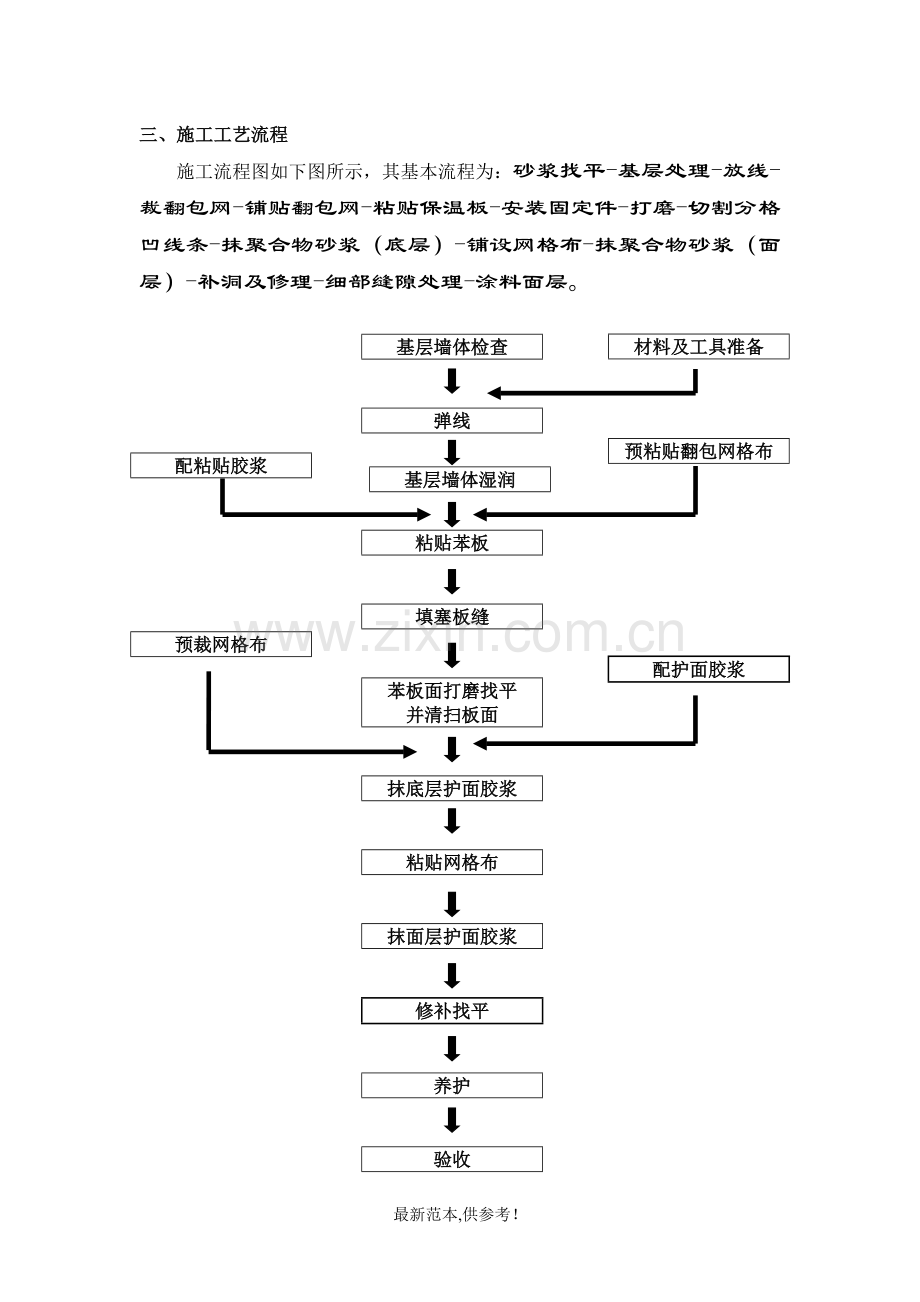

施工流程图如下图所示，其基本流程为：砂浆找平-基层处理-放线-裁翻包网-铺贴翻包网-粘贴保温板-安装固定件-打磨-切割分格凹线条-抹聚合物砂浆（底层）-铺设网格布-抹聚合物砂浆（面层）-补洞及修理-细部缝隙处理-涂料面层。

基层墙体检查
材料及工具准备

弹线
配粘贴胶浆
基层墙体湿润

预粘贴翻包网格布

粘贴苯板

填塞板缝
预裁网格布
配护面胶浆

苯板面打磨找平
并清扫板面

抹底层护面胶浆

粘贴网格布

抹面层护面胶浆

修补找平

养护

验收
四、基层处理
① 基层墙体表面必须干净，无油污、脱模剂、风化物、潮气、霜、泥土等污染物或其他妨碍粘结的材料。
② 基层平整度采用2米的靠尺检查，最大偏差应小于4㎜，超差部分应凿除或用水泥砂浆修补平整。
五、铺贴翻包网格布
① 在基层墙体上所有门、窗、洞口周边及收头处涂抹黏结剂，宽度为65㎜，厚度为2㎜。
② 将宽幅标准网格布的一端65㎜长压入黏结剂内，余下的部分甩出备用，并立即保持清洁。压入黏结剂的65㎜标准网格布不允许有网眼外露。
六、安装XPS保温板
① 用不锈钢抹子沿挤塑板的板边涂抹黏结剂，宽度50㎜，厚10㎜。采用标准尺寸（600㎜×1200㎜）挤塑板，抹2个10㎜厚、直径100㎜的圆形专用黏结剂饼和6个10㎜厚、直径80㎜的圆形条用黏结剂饼。
② 将挤塑板平贴在基层墙体上滑动就位，粘结时，动作要迅速、轻柔、均匀挤压。
③ 挤塑板贴在墙上，应用2米靠尺压平，保证其平整度和粘结牢固。板和板之间要挤紧，碰头缝处不抹黏结剂。没贴完一块，应及时清理挤出的黏结剂。板间不留间隙，若有，应用挤塑板条塞入并打磨平整。④ 挤塑板施工时应错缝1/2板长，保证最小错缝尺寸200㎜。在墙体阴阳角处，应先安排好尺寸，裁切挤塑板使其粘结时垂直交错连接，保证拐角处顺直且垂直。I当遇有突出墙面的建筑配件时，应用整幅保温板套割，其切割边缘应顺直、平整，不得用零板拼凑。
七、安装锚固件
锚固件在保温板粘接8小时后开始安装，宜在24小时内完成，按设计要求的位置用冲击钻钻孔，孔径8mm，钻入基层墙体深度约为60mm，锚固件钻入基层墙体的深度约为50mm，以确保牢固可靠。自攻丝应挤紧，并将钉帽与保温板表面齐平或略拧入一些，使其与基层墙体充分锚固。锚固件数量不少于7个/㎡。

八、抹底层聚合物砂浆、铺设网格布
① 清扫挤塑板面，将聚合物砂浆均匀的抹在挤塑板上，厚度2㎜左右。
② 在聚合物砂浆未凝结前立即将网格布置于其上，网格布的弯曲面朝里，从中央向四周用抹刀抹平，不得有网线外露。
③ 在墙身的阴阳角处两侧网格布双向绕角且相互搭接，各侧搭接宽度不小于200㎜。底层加铺一层网格布。
九、抹面层聚合物砂浆
抹灰厚度以盖住网格布为准，约1㎜左右，使面层砂浆保护层厚度约为（2.5±0.5）㎜左右。建筑物的砂浆层总厚度约为（3.5±0.5）㎜左右。完成后平整度要求：2米靠尺检查，平整度误差在＜5㎜之内。
十、补洞及修理
当脚手架拆除后，应及时对孔洞及损坏处进行修补。用与墙体的相同的材料对洞口进行填补，并用水泥砂浆抹平。待水泥砂浆干燥后，按上述程序粘贴挤塑板及网格布。
十一、涂料面层
① 涂料施工前，首先检查抹面砂浆上是否有抹子刻痕、网格布是否完全埋入。然后，修补抹面砂浆的缺陷或凹凸不平处，并用细砂纸打磨。
② 涂料按常规做法施工。
十二、质量检查
A．保温板必须与墙面粘贴牢固，无松动和虚贴现象。
检验方法：观察和用手推拉检查。
检验数量：按楼层每 20 米 抽查一处，每处 3 延长米，每层不少于 3 处
B．抗裂面层与保温板必须粘结紧密，无脱层、爆灰和裂缝。
C．每块板与基层面的总粘结面积为≥30% 。
D．保温板碰头缝不抹粘结砂浆。
E．镀锌网应横向铺设，压贴密实，无空鼓、皱褶、翘边、外露等现象，搭边宽度不小于20mm 。
F．表面平整度用2米靠尺，表面饰面层为涂料时，误差不大于4mm；饰面层为瓷砖时，误差不得大于 8mm；阴阳角边处加工与连接也必须整齐平顺。
十三、 其它注意事项
① 施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。
② 对抹完聚合物砂浆的保温墙体，不宜随意开洞，如确实需要，应在墙体保护达到设计强度后，方可进行，安装物件后应立即修补恢复原状。
③ 夏季施工，应适当安排作业时间，尽量避开日光暴晒时段。
④ 拌混合物砂浆宜用电动搅拌器，用毕清理。施工完成后应防止重物撞击墙面。⑤ 外保温墙体施工时应在基层墙体工程验收合格后进行。在保温层施工前，外墙的所有门窗框体必须安装并验收完毕，门窗框体与墙体间空隙必须用保温材料充实。施工时的环境温度不得低于10℃，风力不大于5级。雨天不宜施工。
